| Produkttyp | Inverter-Stromgenerator |
| Marke | Güde |
| Modell | ISG 3200-2 (Art.-Nr. 40721) |
| Maximale Leistung | 3,5 kW |
| Dauerleistung | 3,2 kW |
| Nennspannung | 230 V ~ / 12 V = |
| Nennstrom | 13,9 A / 8,3 A |
| Frequenz | 50 Hz |
| Leistungsfaktor | 1,0 |
| Motortyp | 4-Takt-Motor, 224 cm³ |
| Motorleistung | 4,5 kW (6,1 PS) |
| Startsystem | Rücklaufstarter (Seilzug) |
| Laufzeit (Vollast) | 4 Stunden |
| Kraftstoffverbrauch | 1,5 L/h |
| Tankinhalt | 7,8 L (Benzin E10/Super/+) |
| Motorölkapazität | 0,6 L (5W30 / 10W30) |
| Abmessungen (L × B × H) | 600 × 310 × 565 mm |
| Nettogewicht | 31,8 kg |
| Schalldruckpegel (LpA) | 71 dB(A) |
| Garantierter Schallleistungspegel (LwA) | 92 dB(A) |
| Schutzart | IP 23 M |
| Zulässige Umgebungstemperatur | -10 °C bis +40 °C |
| Sicherheit | Ölmangelabschaltung, Überlastschutz |
| Verwendung | Nur im Freien, ebene und trockene Oberfläche |
Häufig gestellte Fragen - ISG 32002 Güde
Benutzerfragen zu ISG 32002 Güde
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Generator kostenlos im PDF-Format! Finden Sie Ihr Handbuch ISG 32002 - Güde und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ISG 32002 von der Marke Güde.
BEDIENUNGSANLEITUNG ISG 32002 Güde
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
Deutsch Technische Daten / Gerätebeschreibung / Sicherheitshinweise / Bestimmungs-gemäße Verwendung / Verhalten im Notfall / Symbole / Wartung / Entsorgung / Gewährleistung / Service ____ 21
Transport & Lagerung
EN Transport & Storage FR Transport & Stockage IT Trasporto & Stoccaggio
ES Transporte & Almacenamiento NL Transport & Bewaring cz Přeprava & Uložení
EG-Konformitätserklärung
EN EC Declaration Of Conformity FR Déclaration De Conformité Pour La CE
DE Vor Erstinbetriebnahme muss der Motor unbedingt mit Motorenöl befüllt werden. Überprüfen Sie vor jeder Inbetriebnahme den Ölstand und fügen Sie falls erforderlich Motorenöl hinzu.
EN Check the oil level whenever the appliance is to be put into operation. Add engine oil if necessary. Check the oil level whenever the appliance is to be put into operation. Add engine oil if necessary.
FR Avant le premier démarrage, il est essentiel de remplir le moteur d'huile moteur. Avant chaque démarrage, vérifiez le niveau d'huile et ajoutez de l'huile moteur si nécessaire.
IT Prima dell'avvio iniziale, è essenziale riempire il motore con olio motore. Prima di ogni avvio, controllare il livello dell'olio e aggiungere olio motore se necessario.
ES Antes de la primera puesta en marcha, es esencial llenar el motor con aceite de motor. Antes de cada puesta en marcha, compruebe el nivel de aceite y añada aceite de motor si es necesario
DE Aus Gründen der Qualitätssicherung wird jedes Gerät einem Probelauf unterzogen und mit Motorenöl befüllt. Vor dem Transport wird das Öl wieder abgelassen, es können sich jedoch Rückstände von Motorenöl am Messstab befinden. Bitte Ölstand gewissenhaft überprüfen und Motorenöl nachfüllen.
→ 3 - 4
EN For quality assurance reasons, each unit is subjected to a test run and filled with engine oil. Before transport, the oil is drained again, but there may be residues of engine oil on the dipstick. Please check the oil level conscientiously and top up with engine oil. → 3 - 4
FR Pour des raisons d'assurance qualité, chaque unité est soumise à un essai de fonctionnement et remplie d'huile moteur. Avant le transport, l'huile est à nouveau vidangée, mais il peut y avoir des résidus d'huile moteur sur la jauge. Veuillez vérifier consciencieusement le niveau d'huile et faire l'appoint avec de l'huile moteur. → 3 - 4
IT Per ragioni di garanzia della qualità, ogni unità è sottoposta a una prova di funzionamento e riempita di olio motore. Prima del trasporto, l'olio viene scaricato di nuovo, ma ci possono essere residui di olio motore sull'astina. Si prega di controllare coscienziosamente il livello dell'olio e di rabboccare con olio motore. → 3·4
ES Para garantizar la calidad, cada unidad se somete a una prueba de funcionamiento y se llena de aceite de motor. Antes del transporte, el aceite se drena de nuevo, pero puede haber residuos de aceite de motor en la varilla de medición. Por favor, compruebe el nivel de aceite a conciencia y rellene con aceite de motor. → 3 - 4
NL Met het oog op de kwaliteitsborging wordt elke eenheid onderworpen aan een testrit en gevuld met motorolie. Voor het transport wordt de olie weer afgetapt, maar er kunnen resten motorolie op de peilstok achterblijven.
Controleer het oliepeil zorgvuldig en vul motorolie bij.→ 3 -4
CZ Z důvodu zajištění kvality je každá jednotka podrobena zkušebnímu provozu a naplněna motorovým olejem. Před přepravou se olej opět vypustí, ale na měrce mohou být zbytky motorového oleje. Důsledně kontrolujte hladinu oleje a doplňujte motorový olej. → 3 - 4
SK Z dôvodov zaistenia kvality sa každé zariadenie podrobuje skušobnému chodu a naplní motorovým olejom. Pred transportom sa olej zase vypustí, na meracej tyči však môžu byť zvyšky motorového oleja. Napriek tomu, prosím, svedomito skontrolujte stav oleja a znovu doplňte motorový olej. → 3 - 4
PL Dla zapewnienia jakości każdy egzemplarz jest poddawany próbnej eksploatacji i napełniany olejem silnikowym. Przed transportem olej jest ponownie spuszczany, ale na bagnecie mogą znajdować się resztki oleju silnikowego. Należy sumiennie sprawdzać poziom oleju i uzupełniać go olejem silnikowym. → 3.4
HU Minőségbiztosítási okokból minden egységet próbafutásnak vetnek alá, és feltöltik motorolajjal. Szállítás előtt az olajat újra leengedjük, de a mérőpálcán motorolaj maradványok lehetnek. Kérjük, lelkiismeretesen ellenőrizze az olajszintet, és töltse fel motorolajjal
→ 3 - 4

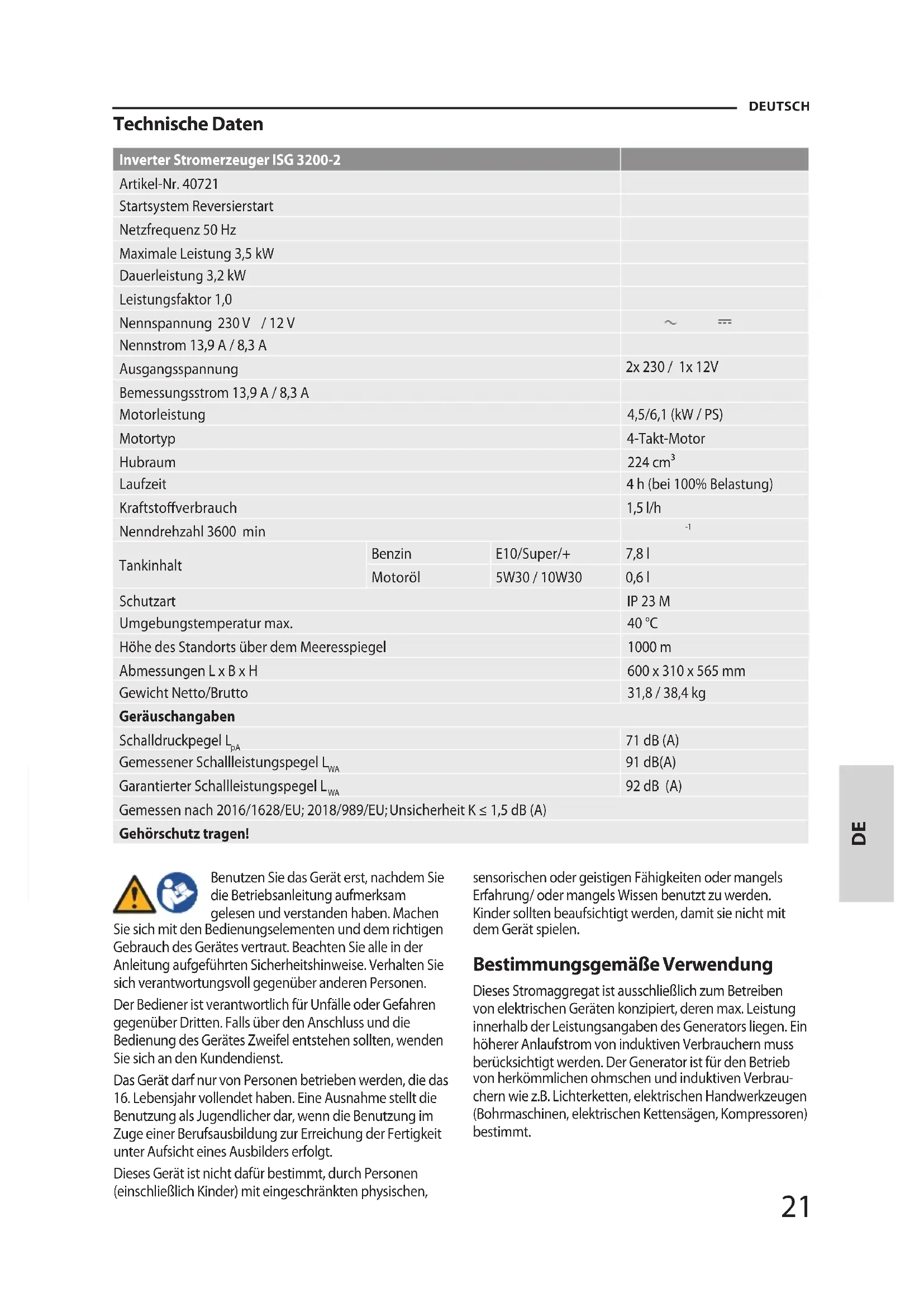

| Inverter Stromerzeuger ISG 3200-2 | |||
| Artikel-Nr. 40721 | |||
| Startsystem Reversierstart | |||
| Netzfrequenz 50 Hz | |||
| Maximale Leistung 3,5 kW | |||
| Dauerleistung 3,2 kW | |||
| Leistungsfaktor 1,0 | |||
| Nennspannung 230 V / 12 V | ~ == | ||
| Nennstrom 13,9 A / 8,3 A | |||
| Ausgangsspannung | 2x 230 / 1x 12V | ||
| Bemessungsstrom 13,9 A / 8,3 A | |||
| Motorleistung | 4,5/6,1 (kW / PS) | ||
| Motortyp | 4-Takt-Motor | ||
| Hubraum | 224 cm3 | ||
| Laufzeit | 4 h (bei 100% Belastung) | ||
| Kraftstoffverbrauch | 1,5 l/h | ||
| Nenndrehzahl 3600 min | -1 | ||
| Tankinhalt | Benzin | E10/Super/+ | 7,8 l |
| Motoröl | 5W30 / 10W30 | 0,6 l | |
| Schutzart | IP 23 M | ||
| Umgebungstemperatur max. | 40 °C | ||
| Höhe des Standorts über dem Meeresspiegel | 1000 m | ||
| Abmessungen L x B x H | 600 x 310 x 565 mm | ||
| Gewicht Netto/Brutto | 31,8 / 38,4 kg | ||
| Geräuschangaben | |||
| Schalldruckpegel L_pA | 71 dB (A) | ||
| Gemessener Schallleistungspegel L_WA | 91 dB(A) | ||
| Garantierter Schallleistungspegel L_WA | 92 dB (A) | ||
| Gemessen nach 2016/1628/EU; 2018/989/EU; Unsicherheit K ≤ 1,5 dB (A) | |||
| Gehörschutz tragen! | |||
Benutzen Sie das Gerät erst, nachdem Sie die Betriebsanleitung aufmerksam gelesen und verstanden haben. Machen
Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.
Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung/oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
Bestimmungsgemäße Verwendung
Dieses Stromaggregat ist ausschließlich zum Betreiben von elektrischen Geräten konzipiert, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen. Ein höherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden. Der Generator ist für den Betrieb von herkömmlichen ohmschen und induktiven Verbrauchern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt.
⚠ Beim Anschluss an stationären Anlagen wie Heizung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, ist bezüglich des Anschlusses und der Erdung unbedingt eine Elektrofachkraft sowie der Heizungshersteller zu Rate zu ziehen.
Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.
Vom Hersteller ist die Schutzmaßnahme „Schutztrennung mit Potentialausgleich“ vorgesehen und eingebaut.
Zur Ableitung statischer Aufladungen ist eine Erdung des Gehäuses nötig.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Die Maschine darf nur in technisch einwandfreiem Zustand und unter Berücksichtigung aller Sicherheitshinweise benutzt werden.
Die Last darf die auf dem Typenschild des Generators angegebene Leistung nicht überschreiten. Überlastung kann zu Schäden oder einer kürzeren Lebensdauer des Gerätes führen.
Achtung: Eine Fehlnutzung dieses Generators kann diesen beschädigen oder dessen Lebensdauer verkürzen.
Verwenden Sie den Generator nur für den vorgesehenen Zweck. Auf trockenen, ebenen Flächen betreiben. Betreiben Sie den Generator nicht in geschlossenen Räumen. Betreiben Sie den Generator nicht unterirdisch.
Restrisiken
Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.
Feuergefahr!
Betreiben Sie das Gerät nicht in Umgebung von leicht entflammbaren Materialien. Kraftstoff ist leicht entflammbar. Bewahren Sie Kraftstoff nur in dafür zugelassenen Behältern auf. Maschine nur im Freien und nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten betanken.
Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geöffnet werden.
Schalten Sie den Generator vor dem Tanken immer aus. Lassen Sie den Generator mindestens 10 Minuten lang abkühlen, bevor Sie den Tankdeckel abnehmen. Lösen Sie den Deckel langsam, um den Druck im Tank zu entlasten, bevor Sie Kraftstoff nachfüllen.
Achten Sie darauf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstoffdämpfe verflüchtigt haben. Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen. Kraftstofftank ausschließlich im Freien entleeren.
⚠ Vergiftungsgefahr!
Abgase, Kraftstoffe und Schmierstoffe sind giftig. Das Einatmen von Abgasen kann tödlich sein! Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können.
⚠️ Verbrennungsgefahr!
Einige Maschinenteile werden beim Betrieb sehr heiß. Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren. Das Berühren heißer Maschinenteile kann zu Verbrennungen führen. Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren. Gerät nach dem Betrieb erst abkühlen lassen.
⚠ Gefahr durch elektrischen Strom
Direkter elektrischer Kontakt kann zu Stromschlägen führen. Niemals mit feuchten Händen berühren.
Gehörschädigungen
Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und beruhigen Sie diesen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:
- Ort des Unfalls,
-
Art des Unfalls,
-
Zahl der Verletzten
- Art der Verletzungen
Anschluss, Installation und Betrieb
Achtung: Grundsätzlich vor Benutzung prüfen, ob der Verbraucher für den Betrieb mit einem Generator geeignet ist. Technische Daten des Verbrauchers immer mit den Daten und Sicherheitsanweisungen des Generators abstimmen.
Wegen der hohen mechanischen Beanspruchung sollten nur widerstandsfähige gummiummantelte flexible Leitungen oder gleichwertige verwendet werden.
Wenden Sie sich vor der Verwendung der Erdungsklemme an einen qualifizierten Elektriker, um die örtlich geltenden Vorschriften zu erfahren.
Der Anschluss muss den Generatorstrom vom Netzstrom trennen und allen geltenden Gesetzen und elektrischen Vorschriften entsprechen. Ein Transferschalter, der den Generatorstrom vom Netzstrom trennt, ist über qualifizierte Geräte erhältlich, die den örtlichen Gesetzen und Vorschriften entsprechen.
Schließen Sie den Verbraucher erst an, wenn der Generator mit voller Drehzahl läuft. Trennen Sie den Verbraucher, bevor Sie den Generator ausschalten.
Allgemeine Sicherheitshinweise
WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Der Mindest-Sicherheitsabstand beträgt 5 m.
Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten.
Tragen Sie persönliche Schutzausrüstung.
An den Motor- und Geräteeinstellungen dürfen keine Veränderungen vorgenommen werden.
Es ist strengstens untersagt, die an der Maschine befindlichen Schutzeinrichtungen zu demontieren, abzuändern, Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.
Das Gerät darf nicht benutzt werden, falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.
Kraftstoff ist leicht entflammbar. Motor nur im ausgeschalteten Zustand betanken. Maschine nur im Freien und nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken. Achten Sie darauf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstoffdämpfe verflüchtigt haben. Lagern Sie Kraftstoff in speziell für diesen Zweck entwickelten und vorgesehenen Behältern.
Mineralölprodukte nicht mit Haut, Augen und Kleidung in Berührung bringen.
Einige Maschinenteile werden beim Betrieb sehr heiß. Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren. Das Berühren heißer Maschinenteile kann zu Verbrennungen führen. Beachten Sie die Warnhinweise auf dem Gerät.
Abgase, Kraftstoffe und Schmierstoffe sind giftig. Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können. Wenn der Generator in gut belüfteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden.
WARNUNG! Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brandgefahr, darf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.
Der Motor darf nicht mit zu hoher Drehzahl betrieben werden. Der Betrieb des Motors mit übermäßiger Drezahl erhöht das Verletzungsrisiko. Teile, welche die Drehzahl beeinflussen, dürfen nicht verändert oder ersetzt werden.
Elektrische Sicherheit
Überprüfen Sie vor Anwendung das Gerät und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen), um sicherzustellen, dass kein Defekt vorliegt.
Der Stromerzeuger darf nicht an andere Stromquellen angeschlossen werden, wie etwa an die Stromversorgung von Energieversorgungsunternehmen. In besonderen Fällen, wo eine Reserveverbindung an bestehende elektrische Systeme vorgesehen ist, darf dies nur durch einen qualifizierten Elektriker durchgeführt werden, der die Unterschiede zwischen der betriebenen Ausrüstung, die das öffentliche Stromnetz nutzt, und dem Betrieb des Stromerzeugungsaggregates berücksichtigt.
Verbinden Sie keine anderen Energiequellen mit der Maschine. Schließen Sie die Maschine nicht am Hausnetz an. Elektrische Zuleitungen und angeschlossene Geräte müssen in einem einwandfreien Zustand sein.
Schutz gegen elektrischen Schlag hängt von Sicherungen ab, die speziell auf den Stromerzeuger abgestimmt sind. Ersetzen Sie Sicherungen nur mit solchen, die die gleichen Werte und Leistungsmerkmalen besitzen.
Aufgrund der hohen mechanischen Belastungen nur strapazierfähige Gummischlauchleitungen (nach IEC 60245-4) oder vergleichbar verwenden.
Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel (H07RN...).
Wenn Verlängerungsleitungen oder mobile Verteilnetze verwendet werden, darf der Widerstandswert 1,5 Ω nicht
überschreiten.
Bei Verwendung von Verlängerungsleitungen darf deren Gesamtlänge für 1,5 mm² 50 m, für 2,5 mm² 100 m nicht überschreiten.
Vom Hersteller ist die Schutzmaßnahme „Schutztrennung mit Potentialausgleich“ vorgesehen und eingebaut.
Zur Ableitung statischer Aufladungen ist eine Erdung des Gehäuses nötig
WARNUNG! Örtliche Vorschriften zur elektrischen Sicherheit müssen eingehalten werden
WARNUNG! Anforderungen und Vorsichtsmaßnahmen bei der Wiederversorgung einer Anlage in Abhängigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien berücksichtigen.
Nicht bei Regen oder feuchten Bedingungen verwenden. Berühren Sie keine freiliegenden Drähte oder Steckdosen (Anschlüsse). Elektrische Geräte (einschliesslich Leitungen und Steckverbindungen) dürfen nicht defekt sein.
Aufgrund hoher mechanischer Beanspruchungen sollte nur ein mit Gummi ummanteltes flexibles Kabel oder ein gleichwertiges Kabel verwendet werden. Die am Einsatzort des Generators geltenden Bestimmungen zur elektrischen Sicherheit müssen eingehalten werden. Bevor Sie die Erdungsklemme verwenden, wenden Sie sich an einen qualifizierten Elektriker oder Elektroinstallateur, um die örtlichen Vorschriften zu erfahren.
Der Anschluss muss die Generatorleistung von der Stromversorgung trennen und allen geltenden Gesetzen und elektrischer Vorschriften entsprechen. Ein Wechselschalter, der die Generatorleistung von der Stromversorgung trennt, ist über qualifizierte Geräte gemäß den örtlichen Gesetzen und Vorschriften erhältlich.
Vor Inbetriebnahme
Ein sicherer Betrieb erfordert ausreichende Benutzerkenntnisse der Funktionen und Positionen der Bedienelemente und Anzeigen oder Zähler. Beachten Sie die Bildseiten im vorderen Teil der Anleitung.
Betreiben Sie das Gerät nur im einwandfreien Zustand. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie gegebenenfalls beschädigte Teile vor dem Betreiben.
Das Gerät darf nur in Arbeitsposition (ebener Untergrund) betrieben werden, da sonst Kraftstoff oder Öl auslaufen kann bzw. die Schmierung nicht mehr gewährleistet ist.
Motor starten
Der Stromerzeuger hat eine Ölmangelsicherung. Bei zu niedrigem Ölstand ist es nicht möglich das Gerät zu starten (beim Startversuch leuchtet die Ölkontrolllampe auf).
WARNUNG: Beim Starten mit dem Reservierstarter kann es durch plötzlichen Rücksschlag, verursacht durch den anlaufenden Motor, zu Verletzungen an der Hand kommen. Schutzhandschuhe tragen!
Betrieb
Stromerzeuger dürfen nur bis zu ihrer Nennleistung unter den Nennumgebungsbedingungen betrieben werden. Das Gerät darf keiner Feuchtigkeit oder Staub ausgesetzt werden. Zulässige Umgebungstemperatur -10^ bis +40^ , Höhe: 1000 m über NN, rel. Luftfeuchtigkeit: 90 % (nicht kondensierend). Falls diese Werte nicht eingehalten werden kann es zu Leistungsverlust kommen.
Lassen Sie den Generator einige Minuten laufen, bevor Sie elektrische Geräte anschließen. Schalten Sie alle defekten Geräte aus und trennen Sie sie vom Generator. Überlasten Sie den Generator nicht, indem Sie mehr elektrische Geräte anschliessen, als das Gerät verarbeiten kann. Schalten Sie elektrische Geräte erst ein, nachdem sie an den Generator angeschlossen wurden. Schalten Sie alle angeschlossenen elektrische Geräte aus, bevor Sie den Generator stoppen. Betreiben Sie den Generator nicht in einem möglicherweise explosiven Umfeld.
Motor abstellen
- Ziehen Sie alle angeschlossenen elektrischen Geräte heraus
• Schalter in Stoppostition drehen
• Schliessen Sie das Ventil am Tankdeckel
Überlastungsschutz
Der Stromerzeuger ist mit einem Überlastschutz ausgestattet. Dieser schaltet die jeweiligen Steckdosen bei Überlastung ab.
Achtung! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnehmen oder entfernen Sie defekte angeschlossene Geräte.
Stellen Sie das Gerät immer auf einen festen und ebenen Untergrund! Drehen und kippen oder Standortwechsel während des Betriebs sind verboten.
Decken Sie den Generator niemals ab.
Schalten Sie das Gerät unter folgenden Bedingungen sofort aus,
- bei einem unruhigen oder unrunden Lauf des Motors
- bei einer Abnahme der elektrischen Ausgangsleistung
- bei einer Überhitzung des angeschlossenen Verbrauchers
- bei übermäßigen Vibrationen des Generators
- bei Funkenbildung
- beim Auftreten von Rauch oder Feuer
- bei ungewöhnlichen Schwingungen oder Geräuschen
- wenn der Motor überlastet scheint oder Fehlzündungen hat
Transport und Lagerung
Drehen Sie vor dem Transport den Kraftstoffhahn auf Zu und ziehen Sie die Zündkerze ab.
Während des Transports ist das Gerät gegen Verrutschen und Kippen zu sichern.
Achten Sie beim Transport darauf, dass kein Kraftstoff oder Öl auslaufen kann.
Beim Transportieren der Maschine nur die Transportvor-
richtungen verwenden.
Lagern Sie das Gerät an einem trockenen Ort.
Maschine nicht unmittelbar nach dem Abschalten in geschlossenen Räumen abstellen, sondern im Freien abkühlen lassen.
Betreiben oder lagern Sie das Gerät nicht in nasser oder feuchter Umgebung oder auf gut leitenden Oberflächen wie Metallbeschichtungen oder Stahlkonstruktionen.
Symbole
Achtung!
Warnung vor heißen Oberflächen! Verbrennungsgefahr!
Warnung vor gefährlicher elektrischer Spannung
Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.
Gehörschutz tragen.! Schutzbrille tragen.!
Vor Benutzung erden
Halten Sie umstehende Personen vom gefährlichen Bereich fern. (5m)
Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen.
Explosionsgefahr!
Motor nur im ausgeschalteten Zustand betanken.
Vergiftungsgefahr!
Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.
Rauchen und offenes Feuer verboten.
Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen.
Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.
Langsames laden
Schnelles laden
Wechselstrom
Gleichstrom
Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.
Altöl umweltgerecht entsorgen. Achten Sie darauf, dass keine Mineralölprodukte ins Erdreich gelangen.
CE Konformitätszeichen
TÜV / GS Konformitätszeichen
Wartung
Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warten Sie, bis sich das Gerät abgekühlt hat.
Führen Sie vor jedem Betreiben eine Sichtprüfung durch.
Kontrollieren Sie besonders Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz.
Maschine, insbesonders Lüftungsschlitze, stets sauber halten. Gerätekörper niemals mit Wasser abspritzen!
Kunststoffe nicht mit Lösemittel, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführen lassen.
Nur Originalzubehör und Originalersatzteile verwenden. Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.
Entsorgung
Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden. Benzin, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.
Achten Sie darauf, dass keine Mineralölprodukte ins Erdreich gelangen.
Gewährleistung
Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate bei privater Nutzung für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.
Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.
Service
Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Wichtige Kundeninformation
Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.
Inspektions- und Wartungsplan
Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführen lassen. Nur Originalzubehör und Originalersatzteile verwenden.
| Regelmäßige Wartungsperiode | Vor jeder Inbetriebnahme | Nach den ersten 10 Betriebsstunden | Alle 3 Monate, oder nach 50 Betriebsstunden | Nach 6 Monaten | |
| Motoröl(5W30 / 10W30) | Kontrollieren | √ | |||
| Ersetzen | √ | √ | |||
| Benzinschlauch Auspuffanlage Choke Seilzugstarter | Kontrollieren | √ | |||
| Luftfilter | Reinigen | √ | |||
| Ersetzen | √ | ||||
| Zündkerze Kontrollieren | Reinigen | √ | ||||
Tipp: Um eine zuverlässige Einsatzbereitschaft des Stromerzeugers zu gewährleisten, empfehlen wir grundsätzlich ein Additiv im Kraftstoff zu verwenden und bei längeren Standzeiten 2-3 Testläufe im Jahr durchzuführen.
Fehlerbehebung
| Störung Ursache Abhilfe | ||
| Der Motor startet nicht | Kraftstoffmangel Kraftstoff nachfüllen | |
| Schlechter Kraftstoff,Lagerung ohne vorherige Entleerung des Benzintanks | Kraftstofftank und Vergaser entleeren. Frisches Benzin einfüllen. | |
| Zu wenig Öl im Motor Öl nachfüllen | ||
| Das Gerät steht nicht eben Ölmangel wird angezeigt | Gerät waagerecht stellen. | |
| Der Motor läuft unrund. | Luft in Kraftstoffleitung Stromerzeuger entlüften | |
| Falscher Kraftstoff Vergewissern Sie sich, dass der richtige Kraftstoff verwendet wurde. | ||
| Der Generator erzeugt keinen Strom. | Kurzschluss | Kabel defekt | Kabel lose Es liegt ein Fehler vor, den Sie nicht selbst beheben können. Kontaktieren Sie den GÜDE Service. | |
| Motor geht aus. | Der Anlaufstrom des Verbrauchs ist zu groß. Verbrauch verringern | |
| Kabel zu lang Kabel kürzen | ||
Technical Data
Original – EG-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.
Inverter Stromerzeuger
Einschlägige EG-Richtlinien
Appropriate EU Directives | Directives CE applicables| Prohlášení o shodě EU | Vyhlásenie o zhode EU | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetékes EU előírások | Primjenjive smjernice EU | Uporabne smernice EU | Directivele UE aferente | Съответни наредби на EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ilgili AB yönetmelikleri | Directivas CE pertinentes
2014/35 EU 2014/30/EU
1935/2004/EC 1907/2006/EC
2011/65/EU&2015/863EU 2016/426/EU
2016/425/EU (PPE) 2019/1784/EU
2015/1188/EU 2014/29/EU
2006/42 EC
Annex IV
Notified Body Name:
No: Adress:
Type Ex. Cert.-No.:
2016/1628/EU_2018/989/EU
Emission No.: e9*2016/1628*2016/1628SYA2/P*1342*00 (v)
2000/14/EC_2005/88/EC
Notified Body Name: TÜV Rheinland LGA Products GmbH
No.: 0197 Adress: Tillystraße 2, 90431 Nürnberg, Germany
Konformitätsbewertungsverfahren
Method of compliance assessment | Méthodes d'évaluation de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordelingsprocedure | Způsob posouzení shody | Spôsob posúdenia zhody | Az azonosság megitélésének a módja | Način presoje istovetnosti | Način ocjenjivanja sukladnosti | Начин на обсъждане на сходство | Modul de evaluare a conformitätii | Način ocenjivanja usklađenosti | Uygunluk değerlendirme usulů | Metoda oceny zgodności | Procedimiento de evaluación de la conformidad
Annex VI
Wolpertshausen, 27.04.2021
Angewandte harmonisierte Normen
Harmonised standards used | Normes harmonisées applicables | Použité harmonizované normy | Použité harmonizované normy | Gebruikte harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | Използвани хармонизирани норми | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanılan uyum normları | Normas armonizadas aplicadas
EN ISO 8528-13:2016
EN 55012:2007/+A1:2009
EN 61000-6-1:2007
Garantierter Schallleistungspegel
Guaranteed sound power level | Niveau de puissance acoustique garanti | Livello di potenza sonora garantito | Gegarandeerd geluidsdrukniveau | Zaručená hladina akustického výkonu | Garantovaná hladina akustického výkonu | Garantált akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti | Garantirana razina akustičke snage | Гарантирано ниво на звукова мощност | Nivelul garantat al puterii sunetului | Garantovani nivo akustične snage | Garanti edilen gürültü emisyonu seviyesi | Gwarantowany poziom mocy akustycznej | Nivel de potencia sonora garantizado
L_WA 92 dB (A)
Gemessener Schallleistungspegel
Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu | Mért akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti | Izmjerena razina akustičke snage | Измерено ниво на звукова мощност | Nivel măsurat al puterii sunetului | Izmereni nivo akustične snage | Ölçülen gürültü emisyonu seviyesi | Zmierzony poziom mocy akustycznej | Nivel de potencia sonora medido
L_WA 91 dB (A)
Steffen Linkohr
Geschäftsführer | Managing Director | Gérant | Amministratore delegato | Bedrijfsleider | Jednatel | Konatel' | Ügyvezető igazgató | Direktro | Direktor | Управител | Administrator | Direktor | Sirket temsilcisi | Durektor | Director General Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany
Joachim Bürkle
Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany
Bevollmächtigt die technischen Unterlagen zusammenzustellen.
Authorized to compile the technical file | Autorisé à compiler la documentation technique | Autorizzato alla preparazione della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten | Zplnomocněn k sestavování technických podkladů. | Splnomocnený zostaviť technické podklady. | Můszaki dokumentáció összeállításra felhatalmazva | Pooblaščen za izdelavo spisov tehnične dokumentacije. | Ovlašten za formiranje tehničke dokumentacije. | Упълномощен за съставяне на техническата документация | Ímputernicit să elaboreze documentația tehnică. | Ovlašten za formiranje tehničke dokumentacije. | Teknik evrakları hazırlamakla görevlendirilmiştir. | Upełnomocniony do zestawienia danych technicznych | Autorizado para la redacción de los documentos técnicos
Tel.: +49-(0)7904/700-0
Fax.: +49-(0)7904/700-250
eMail: info@guede.com
