BEDIENUNGSANLEITUNG Copia 9915C OLIVETTI

In einigen Ländern sind die Positionen des „POWER“-Schalters statt „ON“ und „OFF“ mit „I“ und „0“ auf dem Gerät markiert.

VORSICHT: Zur vollständigen Trennung vom Netz Netzstecker herausziehen.

Die Netzsteckdose muß nahe dem Gerät angebracht und leicht zugänglich sein.

1 Bedienungsanleitung (CD-ROM mit Druckertreiber, wenn die Druckeroption geliefert wurde)
2 Netzkabel
3 Entwicklereinheit
4 Trommeleinheit (im Kopierer installiert)
5 Kassette für Mehrfacheinzug
6 Original-Ausgabe/R-SPF-Ausgabefach
7 Mittleres Fach
8 Schnittstellenkabel (IBM PC/AT kompatible Com-puter, wenn die Druckeroption geliefert wurde)

• Sollte ein Teil fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.
• Bewahren Sie den Karton und das Verpackungsmaterial auf. Beides kann wieder benutzt werden, falls ein Transport des Geräts notwendig wird.

P

5 Verriegelungstaste der Seitenabdeckung

6 Frontabdeckung

7 Papierfach (Abhängig vom Modell können zwei Papierfächer verfügbar sein)

8 Bedienfeld

9 Vorlagenglas

10 Abdeckung der optionalen Druckerschnittstelle

11 Papierausgabefach

12 Verlängerung des Papierausgabefachs

13 Griff

14 Netzschalter

15 Netzkabelbuchse

16 Entriegelungsknopf der Entwicklereinheit

17 Entwicklereinheit

18 Trommeleinheit

19 Griff der Trommeleinheit

20 Übertragungscorona

21 Coronareiniger

22 Entriegelungshebel der Fixiereinheit

23 Papiereinzugsrolle

24 SPF- und R-SPF- Ausgabebereich

25 Mittleres Fach

26 Originalführungen

27 Originaleinzugsfach

28 Abdeckung der Einzugsrolle

29 Kassette für Mehrfacheinzug

30 Führung der Kassette für Mehrfacheinzug

DK

1 Dokumentafdækning

2 Sideafdækning

3 Manuel indføring

4 Papirføringer

19 Håndtag, kopitromle

20 Overføringskorona

21 Overføringskorona-renser

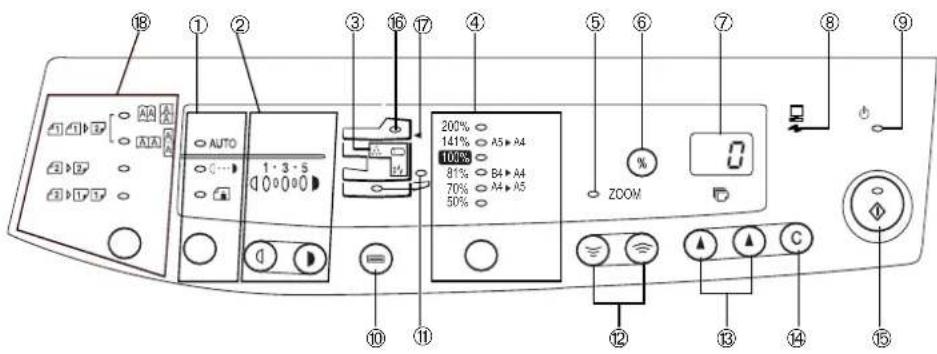

① Wahltaste für Belichtungsmodus und Anzeige Energiesparanzeige

Für die Auswahl der Belichtungsarten AUTO, MANUELL (☐⋯) oder PHOTO (☑Die gewählte Belichtungsart wird durch ein leuchtendes Lämpchen angezeigt (S. 1-12).

② Hell- ① und Dunkel- (▶) Tasten und Belichtungsanzeigen

Zur Einstellung der Belichtungsstärke bei MANU-ELL-(1) oder PHOTO-(1) Belichtung. Die gewählte Belichtungsstärke wird durch ein leuchtendes Lämpchen angezeigt (S. 1-12). Zum Starten und Beenden der Bedienerprogrammeinstellungen (S. 1-20).

③ Alarmanzeigen

©: Auswechseln der Trommeleinheit erforderlich (S. 1-23).

8V : Papierstauanzeige (S. 1-26)

∴ : Auswechseln der Entwicklereinheit erforderlich (S. 1-21).

④ Zoomtaste und Zoomanzeige

Für die Auswahl der voreingestellten Verkleinerungs-/Vergrößerungs-Kopiermaßstäbe. Der gewählte Kopiermaßstab wird durch ein leuchtendes Lämpchen angezeigt (S. 1-14).

⑤ Zoomanzeige (S. 1-14)

⑥ Taste zur Anzeige des Kopienwiedergabefaktors (%)

(S. 1-14

⑦ Anzeige

Anzeige der gewählten Kopienanzahl, des Zoom-Kopiermaßstabs, Bedienerprogrammcodes und Fehlercodes.

⑧ ON LINE-Anzelge

Leuchtet auf, wenn das Gerät als Drucker verwendet wird (wahlweise). Für die Verwendung als Drucker muß dieses Gerät mit einem als Zubehör erhältlichen Drucker-Kit aufgerüstet werden.

Leuchtet auf, wenn sich der Kopierer im Energiesparbetrieb befindet (S. 1-18).

⑩ Papierwahltaste(④) und Anzeigen

Für die manuelle Wahl des Papierfachs.

⑪ Anzeige für den gewählten Papiereinzug Leuchtet auf, um die gewählte Papiereinzugs- tation anzuzeigen. Abhängig vom Modell können zwei Papierfächer verfügbar sein.

⑫ Zoomtasten(⊕, ≡)

Zur Auswahl eines beliebigen Verkleinerungs- oder Vergrößerungsmaßstabes zwischen 50% und 200% in Schritten von 1% (S. 1-14).

⑬ Kopienanzahl-Tasten (▲, ▲)

- Zur Auswahl der gewünschten Anzahl von Kopien (1 bis 99) (S. 1-11).

- Für Bedienerprogrammeingaben (S. 1-20).

⑭ Rückstelltaste④)

- Durch Drücken wird die Anzeige gelöscht oder ein Kopierlauf unterbrochen (S. 1-11).

- Durch Drücken und Halten wird im Standby-Betrieb die Gesamtanzahl der bis zu diesem Zeitpunkt erstellten Kopien angezeigt (S. 1-33).

⑮ Kopiertaste und Bereitschaftsanzeige (€)

- Wenn die Anzeige leuchtet, ist Kopieren möglich.

• Zum Einstellen eines Bedienerprogramms.

⑯ SPF-Anzeige

⑰ SPF-Papierstauanzeige (S. 1-33)

R-SPF-Papierstauanzeige (◀) (nur bei Duplexmodell)

Modus einseitiges/beidseitiges Kopieren (nur bei Duplexmodell)

• Die beidseitige Kopierfunktion verwenden, um von ein- oder beidseitig bedruckten Originalen ein- oder beidseitige Kopien zu erstellen (S.1-38).

INTRODUCTION EINLEITUNG

Dieser Kopierer wurde so konstruiert, daß er bei einem Minimum an Platzbedarf die intuitive, einfache Bedienung ermöglicht. Um alle Kopiermöglichkeiten optimal anwenden zu können, machen Sie sich bitte mit dieser Anleitung und dem Kopierer vertraut.

Abhängig vom gekauften Modell kann Ihr Kopierer mit einem Einfachdokumenteinzug (SPF), mit einem Rückseiten-Einfachdokumenteinzug

(R-SPF) und zwei Papierfächern ausgerüstet sein. Der Kopierer kann auch als Laserdrucker benutzt werden, wenn die Druckeroption installiert wurde. In diesem Handbuch werden nur die Merkmale des Kopierers beschrieben. Für die Beschreibung des Druckers, siehe das Druckerhandbuch.

Hinweise in dieser Bedienungsanleitung

In dieser Bedienungsanleitungen werden folgende Symbole verwendet, die sachdienliche Informationen zum Gebrauch des Kopierers hervorheben:

Warnung

Werden die Angaben des Warnhinweises nicht richtig befolgt, kann dies zu Verletzungen des Anwenders oder zur Beschädigung des Kopierers führen.

Vorsicht

Werden die Angaben des Vorsichtshinweises nicht richtig befolgt, kann dies zu Beschädigungen des Kopierers oder einzelner Komponenten führen.

Hinweis

Die Hinweise liefern wichtige Informationen zu dem Kopierer bezüglich der technischen Daten, der Funktionen, der Leistung und des Betriebs sowie nützliche Informationen für den Anwender.

Gibt einen Buchstaben an, der in der Anzeige erscheint (Seite 1-26).

Auspacken....I

Bezeichnung der Teile ...... III Rodienfeld ...... VIII

Bedienfeld ...... VIII Einleitung 1-1

Richtige Installation des Kopierers 1-2

Warnhinweise 1-4

Aufstellung 1-6

Installieren der Entwicklereinheit 1-7 Kopierpapier einlegen 1-8

Normalkopien 1-10

Belichtungseinstellung/Photomodus.... 1-12

Automatische Belichtungskorrektur 1-13

verkleinerung/vergrosserung/Zoom...... 1-14 Manueller, Einzug (Spezialpanier)...... 1-15

Manuelier Einzug (Spezialpapier) 1-15 Zweiseitiges kopieren 1-17

Beschreibung spezieller Funktionen...... 1-18

Tonersparmódus 1-19

Bedienerprogramme 1-20 Auswacheln der Entwicklereinheit 1-21

Auswechseln der Entwicklereinheit 1-21 Auswechseln der Trommeleinheit 1-23

Auswechsel der Hohmeleinheit...... 1-25 Wartung ...... 1-25

Papierstaubeseitigung 1-26

Falscheinzug im unteren Papierbereich ..... 1-28 Beseitigung eines Papierstaus im Einzoleinzug 1.39

Beseitigung eines Papierstaus im Einzeleinzug 1-29 Fehlersuche 1-31

Statusanzeigen 1-33

Technische Daten 1-36

Aufbewahrung und Artikelnummern von Zubahör und Verbrauchamaterialien 1.27

Zubenor und verbrauchsmaterialien.... 1-37 Transportanweisungen. 1-38

Kopieren über den Einzeleinzug mit Wendevor-

richtung (R-SPF) (nur bei Duplexmodell) ..... 1-39

Manuelles beidseitiges Kopieren (nur bei

Duplexmodell).... 1-41

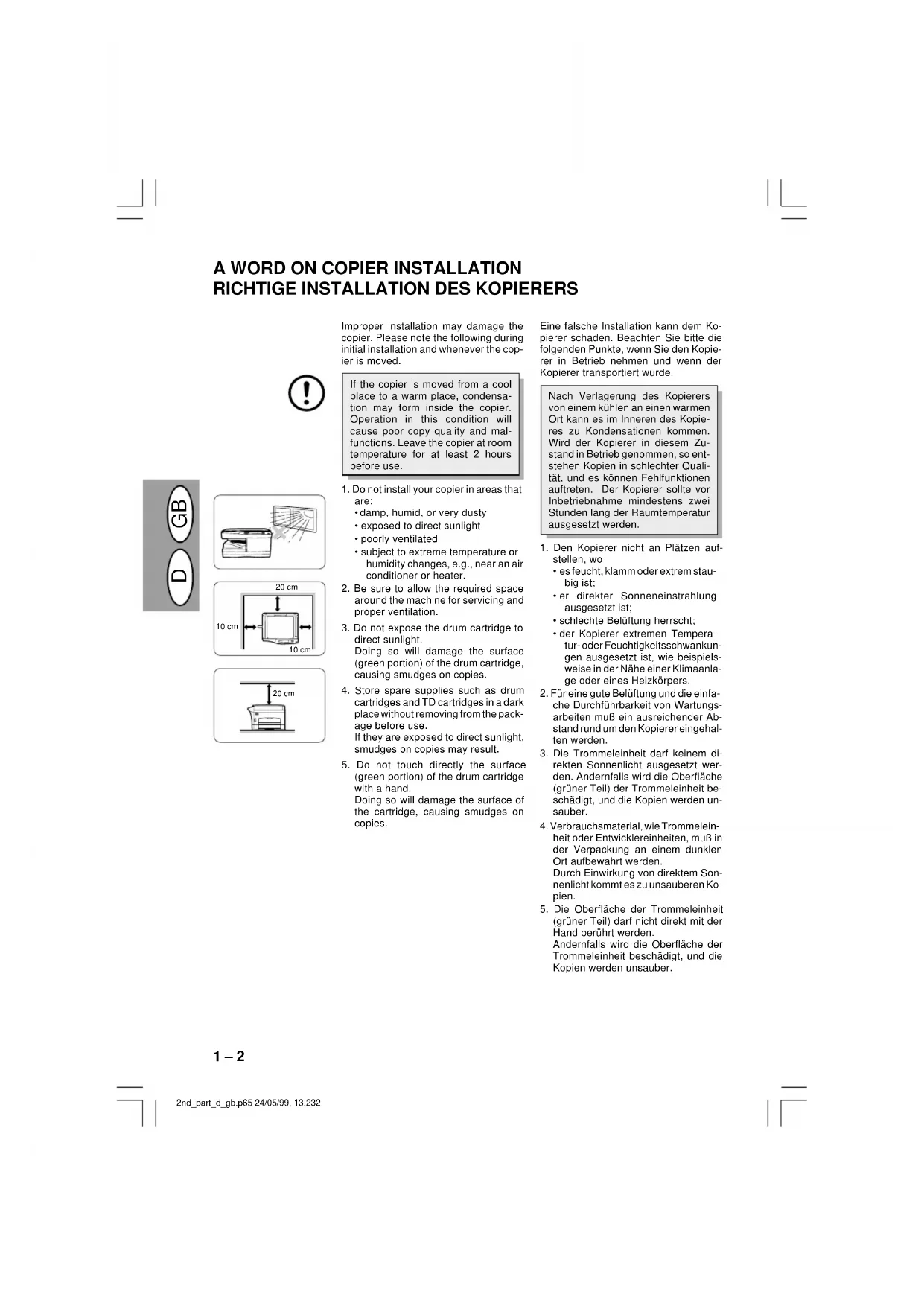

A WORD ON COPIER INSTALLATION RICHTIGE INSTALLATION DES KOPIERERS

Eine falsche Installation kann dem Kopierer schaden. Beachten Sie bitte die folgenden Punkte, wenn Sie den Kopierer in Betrieb nehmen und wenn der Kopierer transportiert wurde.

Nach Verlagerung des Kopierers von einem kühlen an einen warmen Ort kann es im Inneren des Kopieres zu Kondensationen kommen. Wird der Kopierer in diesem Zustand in Betrieb genommen, so entstehen Kopien in schlechter Qualität, und es können Fehlfunktionen auftreten. Der Kopierer sollte vor Inbetriebnahme mindestens zwei Stunden lang der Raumtemperatur ausgesetzt werden.

1. Den Kopierer nicht an Plätzen aufstellen, wo

- es feucht, klamm oder extrem staubig ist;

• er direkter Sonneneinstrahlung ausgesetzt ist;

- schlechte Belüftung herrscht;

- der Kopierer extremen Temperatur- oder Feuchtigkeitsschwankungen ausgesetzt ist, wie beispielsweise in der Nähe einer Klimaanlage oder eines Heizkörpers.

1. Für eine gute Belüftung und die einfache Durchführbarkeit von Wartungsarbeiten muß ein ausreichender Abstand rund um den Kopierer eingehalten werden.

2. Die Trommeleinheit darf keinem direkten Sonnenlicht ausgesetzt werden. Andernfalls wird die Oberfläche (grüner Teil) der Trommeleinheit beschädigt, und die Kopien werden unsauber.

3. Verbrauchsmaterial, wie Trommeleinheit oder Entwicklereinheiten, muß in der Verpackung an einem dunklen Ort aufbewahrt werden.

Durch Einwirkung von direktem Sonnenlicht kommt es zu unsauberen Kopien.

1. Die Oberfläche der Trommeleinheit (grüner Teil) darf nicht direkt mit der Hand berührt werden.

Andernfalls wird die Oberfläche der Trommeleinheit beschädigt, und die Kopien werden unsauber.

1. Darauf achten, daß der Netzschalter des Kopierers ausgeschaltet ist (AUS/OFF). Das beiliegende Netzkabel in die Netzkabelbuchse an der Rückseite des Kopierers einstecken.

Wird der Kopierer nicht in dem Land verwendet, in dem er gekauft wurde, so muß sichergestellt werden, daß die örtliche Netzspannung für das Modell geeignet ist. Wird der Kopierer an ein Netz mit ungeeigneter Spannung angeschlossen, kommt es zu irreparablen Schäden an dem Gerät.

1. Das andere Ende des Netzkabels in die nächste Wandsteckdose einstecken.

Das Netzkabel darf nur in eine ordnungsgemäß geerdete Wandsteckdose eingesteckt werden.

Den Netzschalter an der linken Seite des Kopierers einschalten (EIN/ON). Die Bereitschaftsanzeige (6) und weitere Anzeigen zu den anfänglichen Einstellungen des Bedienfelds leuchten auf und zeigen die Betriebsbereitschaft an. Die anfänglichen Einstellungen sind nachfolgend unter „Anfängliche Einstellungen des Bedienfelds“ beschrieben.

Der Kopierer schaltet auf Energiesparbetrieb, wenn eine bestimmte Zeit nach Erstellen der letzten Kopie oder nach dem Einschalten abgelaufen ist, während der keine weiteren Kopien angefertigt wurden. Die Einstellungen der Energiespar-Betriebsarten können verändert werden (siehe S. 1-20, BEDIENERPROGRAMME).

Nach Ablauf einer voreingestellten Zeit nach dem Erstellen der letzten Kopie kehrt der Kopierer zu den anfänglichen Einstellungen zurück. Die voreingestellte Zeitdauer (automatische Rückstellzeit) kann verändert werden (siehe S. 1-20, BEDIENERPROGRAMME).

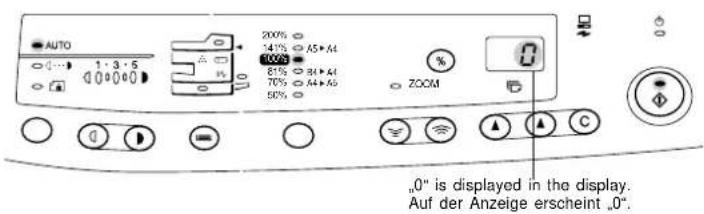

INITIAL SETTINGS OF OPERATION PANEL ANFÄNGLICHE EINSTELLUNGEN DES BEDIENFELDS

Nach dem Einschalten oder dem Ablauf einer voreingestellten Zeit nach dem Erstellen der letzten Kopie (automatische Rückstellzeit) übernimmt der Kopierer die anfänglichen Einstellungen.

AUTO 1·3·5 200% 141% 0A+0A 100% 87% 0A+0A 70% 0A+0A 50% ZOOM ,0" is displayed in the display. Auf der Anzeige erscheint ,0".

CAUTIONS WARNHINWEISE

Bei der Bedienung des Kopieres sind folgende Warnhinweise zu befolgen:

• Den Kopierer auf einer festen, ebenen Unterlage aufstellen.
• Den Kopierer nicht an einem feuchten oder staubigen Ort aufstellen.
• Schalten Sie den Kopierer nicht schnell hintereinander an und aus. Warten Sie nach dem Ausschalten 10 bis 15 Sekunden, ehe Sie ihn wieder anschalten.
• Der Kopierer muß vor dem Installieren von Verbrauchsmaterialien ausgeschaltet werden.
• Wird der Kopierer über längere Zeit nicht verwendet, beispielsweise während des Urlaubs, muß der Netzschalter ausgeschaltet und das Netzkabel aus der Steckdose gezogen werden.

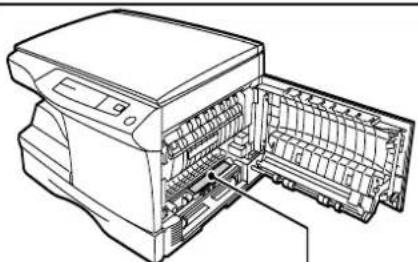

• Der Fixierbereich ist heiß. Bei der Beseitigung eines Papierstaus in diesem Bereich besonders vorsichtig vorgehen.
• Wird der Kopierer transportiert, muß der Netzschalter ausgeschaltet und das Netzkabel aus der Steckdose gezogen werden.
• Nicht direkt in die Lichtquelle blicken. Dies schadet den Augen.
• Den eingeschalteten Kopierer nicht mit einer Staubschutzhaube, einem Tuch oder Plastikfolie abdecken. Dies würde die Wärmeabstrahlung verhindern und zur Beschädigung des Kopierers führen.

Die Verwendung von Bedienelementen oder Einstellungen und die Durchführung von Verfahren, die nicht in dieser Bedienungsanleitung beschrieben sind, kann zum Auftreten gefährlicher Strahlung führen.

Vorsicht

Dieses Produkt ist mit einem Niederleistungs Laserabtaster ausgestattet. Aus Sicherheitsgründen keine Abdeckung entfernen und nicht innenteile zu berühren versuchen. Warungsarbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden.

VORSICHT UNSICHTBARE LASERSTRAHLUNG MENN ABDECKUNG GEÖFFNET UND SCHERHEETSVERBEGELUNG UBERFRIKNT NÖCH DEN STRAHL AUSSETZEN

ADVARCEL USYNLIG LASERSTRALING VED ARMING. NAR SKKFBHEDSNEBRNDERPE ER

ADYARSEL UDE AF FUNKTION. UNDGA UDSAETTELSE FOR STRALING.

ADVERSEL USYNLUS LASERSTRÅLING NÜR CEKSEL APNES OG SKKERHECGLÅS BRYTES. UNGA EKSPONERING FOR STRÅLEN.

VARNING OSYMLIG LASERSTRÄLNING Når DENNA DEL år ÖPPNAD OCH SPÄRRAR AR URKORFLADE STRALEN AR FAR LIG RETRANTA EL STRÅLEN

UADOL AVATTAPSSA JA SUJALUKTUS OHIETTAESSA CLET ALTTINA NAKYIMETONTA

YARU! CASERSATECYLLE ALAYATSO SATEESEER

Unsichtbare Laserstrahlung wenn geöffnet oder Veriegelungen gelöst. Kontakt mit der Strahlung vermeiden.

Werkseitig wird die Ausgangsleistung der Scannereinheit auf 0,6 MILLIWATT PLUS 13,4 PCTS eingestellt und durch die Automatic Power Control (APC, automatische Leistungssteuerung) auf konstantem Niveau gehalten.

Dieses Produkt enthält ein Niedrigenergie-Lasergerät. Zur Gewährleistung der Sicherheit dürfen keine Abdeckungen entfernt und keine Versuche unternommen werden, an das Innere des Produktes zu gelangen. Die gesamte Wartung muß von qualifiziertem Personal durchgeführt werden.

Warnhinweise zu Laser

Wellenlänge 785 nm ±15 nm

Pulsdauer (10.7 ms ±4 ns)/7 mm

Ausgangsleistung 0.2 mW – 0.03 mW

① Hochgeschwindigkeits-Laser-Kopieren

• Da keine Aufwärmzeit benötigt wird, kann mit dem Kopieren sofort nach Einschalten des Netzschalters begonnen werden.
  • Die Zeit bis zur ersten Kopie beträgt nur 9,6 Sekunden (Normalbetrieb).
  • Die Kopiergeschwindigkeit beträgt (modellabhängig) 10 Kopien/Min, 12 Kopien/Min oder 15 Kopien/Min passt sich also dem Geschäftsbedarf an und erhöht die Arbeitseffizienz.

② Digitale Bilder in hoher Qualität

• Es können qualitativ hochwertige Bildkopien mit 600 dpi erstellt werden.
• Zusätzlich zum automatischen Belichtungsmodus kann auch der manuelle Belichtungsmodus in fünf Stufen eingestellt werden.
• Zum scharfen Kopieren von fein gerasterten Originalen, wie Monochrom-Fotografien und Farbfotografien, steht die Photomodus-Kopierfunktion zur Verfügung.

③ Wesentliche Kopierfunktionen

• Zoom-Kopieren von 50% bis 200% in Schritten von 1%.
• Fortlaufendes Kopieren von maximal 99 Seiten.
• Über den Einzeleinzug (SPF) kann ein automatischer Vorlageneinzug erfolgen (modellabhängig).
• Tonersparmodus zur Verringerung des Tonerverbrauchs um ca. 10%.
• Bedienerprogramme erlauben die Einstellung/Änderung der Funktionen entsprechend den Bedürfnissen des Anwenders.

④ Einmaliges Scannen/Mehrfachausdruck

- Der Kopierer ist mit einem Speicherpuffer für eine Seite ausgestattet. Dieser Speicher ermöglicht das einmalige Scannen eines Originals und die nachfolgende Erstellung von bis zu 99 Kopien. Diese Funktion führt zur Verbesserung des Arbeitsablaufs; die Betriebsgeräusche des Kopierers und der Verschleiß des Scanning-Mechanismus werden verringert. Auf diese Weise entsteht höhere Betriebssicherheit.

⑤ Umweltfreundliche Konstruktion

• Das Ausgabefach befindet sich aus Gründen der Platzeinsparung im Kopierer.
• Zur Verringerung des Stromverbrauchs im Standby-Betrieb stehen Vorwärmphase und automatischer Energiesparbetrieb zur Verfügung.

⑥ Druckerfunktion

- Je nach Modell kann dieser Kopierer auch als Laserdrucker verwendet werden.

SET-UP AUFSTELLEN

1. Be sure to hold the handles on both sides of the copier to unpack the copier and carry it to the installation location.

2. Den Kopierer beim Auspacken an den Griffen an beiden Seiten fassen und zum Aufstellungsort tragen.

1. Remove pieces of tape a, b, c, d and e and protective cover f.

2. Die Klebestreifen Ⓐ, ⓑ, Ⓒ, Ⓓ und Ⓤ und die Schutzabdeckung ⓙ entfernen.

1. Then open the original cover and remove protective materials ⑨ and ⑩. Go to step 6.

2. Anschließend die Originalabdeckung öffnen und die Schutzverpackung ⑨ und ⑬ entfernen. Fortfahren mit Punkt 6.

1. Remove all pieces of tape from the copier. Remove protective material ①..

2. Sämtliches Klebeband vom Kopierer entfernen. Schutzverpackung ⓐ entfernen.

1. Then open the original cover and remove protective materials ⑥ and ⑦.

2. Anschließend die Originalabdeckung öffnen und die Schutzverpackung ⑥ und ⑦ entfernen.

1. Remove protective material ⓐ. 6. Schutzverpackung Ⓞ entfernen.

1. Use a coin (or suitable object) to remove the screw.

2. Die Schraube mit einer Münze (oder einem anderen geeigneten Gegenstand) entfernen.

Die Schraube im Papierfach aufbewahren. Sie wird für einen Transport des Kopierers wieder benötigt (S. 1-38).

INSTALLING THE TD CARTRIDGE INSTALLIEREN DER ENTWICKLEREINHEIT

CAUTION tape Sicherheitsklebeband

Protective pins Sicherheitsstifte

1. Die Kassette für Mehrfacheinzug öffnen, dann die Verriegelungstaste der Seitenabdeckung drücken und die Seitenabdeckung öffnen.

2. Das Sicherheitsklebeband von der Frontabdeckung entfernen. Die beiden Sicherheitsstifte durch Hochziehen der Schnur nacheinander von der Fixiereinheit entfernen.

3. Vorsichtig an beiden Seiten der Frontabdeckung drücken, um sie zu öffnen.

4. Die Entwicklereinheit aus der Hülle nehmen. Das Schutzpapier entfernen. Die Einheit an beiden Seiten halten und vier- bis fünfmal in horizontaler Richtung schütteln.

5. Die Lasche der Schutzabdeckung fassen und zu sich heranziehen, um die Abdeckung abzunehmen.

6. Die Entwicklereinheit vorsichtig einsetzen, bis sie einrastet.

7. Die Frontabdeckung und anschließend die Seitenabdeckung durch Drücken der runden Sicherungsknöpfe neben der Verriegelungstaste der Seitenabdeckung schließen.

Beim Schließen der Abdeckungen sollte zuerst die Frontabdeckung und anschließend die Seitenabdekung sicher geschlossen werden. Durch Schließen der Abdeckungen in der falschen Reihenfolge können sie beschädigt werden.

LOADING COPY PAPER KOPIERPAPIER EINLEGEN

Wenn Ihr Modell mit zwei Papierfächern ausgerüstet ist, Kopierpapier in beide einlegen.

1. Raise the handle of the paper tray and pull the paper tray out until it stops.

2. Remove the pressure plate lock. Whilst holding down the pressure plate, rotate the lock in the direction of the arrow as shown, lift and remove.

3. Store the pressure plate lock (removed in step 2) together with the screw (removed during unpacking) in the front of the paper tray in the locations shown. Secure the lock in the position by rotating in the direction of the arrow.

4. Den Griff des Papierfachs anheben und das Papierfach bis zum Anschlag herausziehen.

5. Die Verriegelung der Druckplatte entfernen. Dazu die Verriegelung in Pfeilrichtung drehen und gleichzeitig die Druckplatte des Papierfachs nach unten drücken.

6. Die Verriegelung der Druckplatte, die in Schritt 2 entfernt wurde, und die Schraube, die beim Auspacken entfernt wurde, an der Vorderseite des Papierfaches aufbewahren. Die Verriegelung der Druckplatte am Aufbewahrungsort festdrehen.

1. Adjust the paper guides on the paper tray to the copy paper width and length. Squeeze the lever of paper guide ④ and slide the guide to match with the width of the paper. Move paper guide ⑤ to the appropriate slot as marked on the tray.

2. Fan the copy paper and insert it into the tray. Make sure the edges go under the corner hooks.

3. Die Papierführungen des Papierfachs auf die Länge und Breite des Kopierpapiers einstellen. Dazu den Hebel der Papierführung ④ drücken und die Führung passend zur Breite des Kopierpapiers verschieben. Die Papierführung ⑤ zum geeigneten Schlitz schieben, wie auf dem Papierfach gekennzeichnet.

1. Das Kopierpapier auffächern und in das Papierfach einlegen. Darauf achten, daß sich die Kanten unter den Haken an den Ecken befinden.

Kopierpapier nur bis zur Markierung für die maximale Füllhöhe einlegen (▼▼). Zu hohe Füllung kann einen Papierstau verursachen.

1. Das Papierfach vorsichtig in den Kopierer zurückschieben.

Um nach dem Einlegen des Kopierpapiers das blinkende „P“ ohne Starten eines Kopiervorgangs zu löschen, die Rückstelltaste (©) drücken. Das blinkende „P“ auf der Anzeige erlischt, und die Bereitschaftsanzeige (⊕) leuchtet auf.

PAPER

Art des Papiereinzugs	Art des Druckmediums		Format	Gewicht
Papierfach	Standardpapier		A4 56 bis 80 g/m2B5A5LetterLegalInvoice
Manueller Einzug	Standardpapier und dickes Papier		A4B5A5LetterLegalInvoice	52 bis 128 g/m2**
	Spezielle Medien	Transparente A4Folie	Letter
		Briefumschlag*	International DLInternational C5Commercial 10Monarch

* Keine Umschläge mit Metallklammern, Plastikklemmen, Fadenverschlüssen, Fenstern, Futter, Klebestreifen, Ausschnitten oder synthetischen Materialien verwenden. Sie führen zur Beschädigung des Kopierers.
**Papier mit einem Gewicht zwischen 110 und 128 g/m ^2 kann nur bis zu einem Format von max. A4 über den manuellen Einzug eingezogen werden.
- Spezialpapier wie transparente Folie und Etiketten muß Seite für Seite über den manuellen Einzug zugeführt werden.
• Die Kassette für Mehrfacheinzug kann nicht für Duplex-Kopien verwendet werden (nur bei Duplexmodell).

NORMAL COPYING NORMALKOPIEN

Modell-abhängig: Dieser Kopierer verfügt über zwei Originalein-zugstationen - einen Einzeleinzug (SPF) für automatischen Vorlageneinzug (bei einigen Modellen) und die Originalauflage für manuelle Handhabung der Vorlagen. Der Einzeleinzug faßt bis zu 30 Originale im Format A5 bis B4 und mit einem Gewicht von 52 bis 90 g/m².

Mark/Markierung

1. Darauf achten, daß sich im Papierfach Papier des gewünschten Formats befindet (siehe Seite 1-8, KOPIERPAPIER EINLEGEN). Wenn Sie eine Seite kopieren, die größer ist als das A4-Format, müssen Sie die Verlängerung des Papierausgabe-fachs ausziehen.
2. Den Netzschalter einschalten.

A. Bei Verwendung der Originalauflage

1. Die Originalabdeckung öffnen.
2. Das Original mit der Vorderseite nach unten auf das Vorlagenglas auflegen. An der Originalformatangabe und der Markierung der Mitte (▶) ausrichten.

Das(die) Original(e) in das Originaleinzugsfach ein- oder auf die Originalauflage auflegen.

B. Bei Verwendung des Einzeleinzugs

(1) Darauf achten, daß sich auf der Originalauflage kein Original mehr befindet.
(2) Die Originalführungen an das Format des Originals anpassen.
(3) Die Originale mit der Vorderseite nach oben in das Originaleinzugsfach legen. Fortfahren mit Punkt 7.

• Vor Einlegen der Originale in das Original-einzugsfach müssen sämtliche Büro- oder Heftklammern entfernt werden.
• Vor Einlegen der Originale in das Original-einzugsfach müssen sämtliche Büro- oder Heftklammern entfernt werden.
• Auf dem Bedienfeld leuchtet die Einzeleinzugs-Anzeige (○) auf. Wenn diese Anzeige nicht aufleuchtet, sind die Originale nicht richtig eingelegt, oder der Einzeleinzug ist nicht richtig geschlossen.
• Stark beschädigte Originale können einen Papierstau im Einzeleinzug verursachen. Solche Originale sollten möglichst von der Originalauflage aus kopiert werden.
• Spezielle Originale, beispielsweise transparente Folien, sollten nicht über den Einzeleinzug eingezogen, sondern direkt auf die Originalauflage gelegt werden.
• Vor Einlegen der Originale in das Original-einzugsfach müssen sämtliche Büro- oder Heftklammern entfernt werden.
• Auf dem Bedienfeld leuchtet die Einzeleinzugs-Anzeige (○) auf. Wenn diese Anzeige nicht aufleuchtet, sind die Originale nicht richtig eingelegt, oder der Einzeleinzug ist nicht richtig geschlossen.
• Stark beschädigte Originale können einen Papierstau im Einzeleinzug verursachen. Solche Originale sollten möglichst von der Originalauflage aus kopiert werden.

• Spezielle Originale, beispielsweise transparente Folien, sollten nicht über den Einzeleinzug eingezogen, sondern direkt auf die Originalauflage gelegt werden.

• Die Originalabdeckung vorsichtig schließen. Leicht auf die Originalabdeckung drücken, wenn ein Buch, ein gefaltetes oder zerknittertes Original kopiert wird.

Original face up Vorderseite des Originals nach oben

B. When using the SPF

Tens digit Zehnerstelle
Unit digit Einerstelle

1. Die Anzahl der Kopien über die beiden Kopienanzahl-Tasten (▲, ▲) einstellen.

- Eine fehlerhafte Eingabe mit Hilfe der Rückstelltaste (©) löschen.

- Eine einzelne Kopie kann mit den anfänglichen Einstellungen angefertigt werden, d.h. bei Anzeige von „0“.

• Die rechte Kopienanzahl-Taste drücken, um den Wert der Einerstelle von 0 bis 9 zu wählen. Die Zehnerstelle kann über diese Taste nicht verändert werden.
• Die rechte Kopienanzahl-Taste drücken, um den Wert der Zehnerstelle von 1 bis 9 zu wählen.
7. Die Kopiertaste (♂) drücken.

Die linke Kopienanzahl-Taste drücken, um die Anzahl der während eines Kopierlaufs bereits angefertigten Kopien anzeigen zu lassen.

Um einen Kopierlauf zu unterbrechen, die Rückstelltaste (©) drücken. Der Kopiervorgang wird unterbrochen, und die Anzeige wird auf „0“ zurückgestellt.

Fortlaufende Dokumentzufuhr

Wenn der durchgehende Einzugsmodus mit dem Benutzer-programm Nr. 4 eingegeben wurde, blinkt die Original-Anzeige etwa 5 Sekunden nach Auszug aller Kopien vom Originaleinzug.

Während die Anzeige blinkt, können weitere Originale auf den SPF aufgelegt werden, die dann automatisch zugeführt und kopiert werden. Zur Einstellung dieser Betriebsart siehe Seite 1-20, BEDIENERPROGRAMME.

Auflegen eines umfangreichen Originals

Die Originalabdeckung kann zum Kopieren dicker Originale entfernt werden.

1. Die Originalabdeckung einfach gera-de anheben.
2. Zum Anbringen der Originalabdekung umgekehrt vorgehen.

EXPOSURE ADJUSTMENT/PHOTO COPYING BELICHTUNGSEINSTELLUNG/PHOTO-MODUS

Im automatischen Belichtungsmodus ist bei den meisten Originalen eine Einstellung der Kopienqualität nicht erforderlich. Die Belichtungsstärke kann manuell in fünf Stufen korrigiert werden, um beispielsweise Fotografien zu kopieren.

1. Original auflegen und das Format des Kopierpapiers prüfen.

2. Die Wahltaste für den Belichtungsmodus drücken, um den manuellen Modus (☐) oder den Photo-Modus (☐) zu wählen.

3. Die Belichtungsstärke mit den Tasten Hell (①) und Dunkel (①) einstellen.

Wurde die Belichtungsstärke 2 gewählt, leuchten die beiden linken äußeren Anzeigelämpchen gleichzeitig auf. Bei Auswahl von Belichtungsstärke 4 leuchten die beiden rechten äußeren Anzeigelämpchen gleichzeitig auf.

1. Die Anzahl der Kopien über die Kopienanzahl-Tasten (▲, ▲) einstellen, anschließend die Kopiertaste (◎) drücken.

AUTOMATIC EXPOSURE ADJUSTMENT AUTOMATISCHE BELICHTUNGSKORREKTUR

Die automatische Belichtungskorrektur kann Ihren Kopieranforderungen gemäß eingestellt werden.

1. Die Wahltaste für den Belichtungsmodus drücken und den Photo-Modus (💡) wählen.

2. Die Wahl taste für den Belichtungsmodus etwa fünf Sekunden lang gedrückt halten. Die Photo-Anzeige (☐) erlischt, und die AUTO-Anzeige beginnt zu blinken. Eine oder zwei der Belichtungsanzeigen leuchten auf, je nach der gewählten Einstellung der Belichtungsautomatik.

1. Die Taste Hell (①) oder Dunkel (①) drücken, um die gewünschte Belichtungsautomatik einzustellen. Wurde die Belichtungsstärke 2 gewählt, leuchten die beiden linken äußeren Anzeigelämpchen gleichzeitig auf. Bei Auswahl von Belichtungsstärke 4 leuchten die beiden rechten äußeren Anzeigelämpchen gleichzeitig auf.

2. Die Wahltaste für den Belichtungsmodus drücken. Die AUTO-Anzeige blinkt nun nicht mehr, sondern leuchtet ständig.

• Diese Einstellung der automatischen Belichtung bleibt so lange bestehen, bis sie durch die oben genannten Schritte erneut verändert wird.

REDUCTION/ENLARGEMENT/ZOOM VERKLEINERUNG/VERGRÖSSERUNG/ZOOM

Es stehen drei voreingestellte Verkleinerungs- und zwei Vergrößerungsmaßstäbe zur Auswahl. Die Zoom-Funktion ermöglicht die Einstellung des Kopiermaßstabs zwischen 50% und 200% in Schritten von 1%.

1. Das Original auflegen und das Format des Kopierpapiers überprüfen.
2. Die Kopiermaßstabtaste und/oder die Zoom-Tasten (®,_) verwenden, um den gewünschten Kopiermaßstab einzustellen.

- Um eine Zoom-Einstellung ohne Änderung des Zoom-Maßstabs zu überprüfen, die Taste zur Anzeige des Kopienwiedergabefaktors (%) drücken und halten. Wird diese Taste freigegeben, erscheint wieder die Anzeige der Kopienanzahl.

- Zum Rückstellen des Maßstabs auf 100% die Kopiermaßstabtaste mehrfach drücken, bis die 100%-Anzeige aufleuchtet.

To select a preset copy ratio:

Auswahl eines voreingestellten Kopienmaßstabs:

Die voreingestellten Verkleinerungs- und Vergrößerungsmaßstäbe sind: 50%, 70%, 81%, 141% und 200%.

To select a zoom ratio:

Auswahl eines Zoom-Maßstabs:

Durch Drücken einer Zoom-Taste (oder leuchtet die ZOOM-Anzeige auf, und der Zoom-Maßstab wird auf der Anzeige angezeigt.

Um den Zoom-Maßstab schnell zu verändern, die Taste (oder) drücken und halten. Die Anzeige stoppt jedoch bei den voreingestellten Werten für den Verkleinerungs- und Vergößerungsmaßstab. Um diese Werte zu übergehen, die Taste loslassen und anschließend erneut drücken und halten.

1. Set the number of copies using the copy quantity (▲, ▲) keys and press the print (● key.

2. Die gewünschte Anzahl der Kopien mit den Kopienanzahl-Tasten (▲,▲) einstellen und die Kopiertaste (♂) drücken.

BYPASS FEED (special paper) MANUELLER EINZUG (Spezialpapier)

Über das Fach für Mehrfacheinzug können bis zu 50 Blatt Standard-Kopierpapier automatisch eingezogen werden (nur bei einigen Modellen verfügbar). Der manuelle Einzelblatt-Einzug und das Fach für Mehrfacheinzug können verwendet werden, um Standardpapier, transparente Folien, Etiketten, Pauspapier und andere Papiersorten für spezielle Zwecke im Format A6 bis A4 und mit einem Gewicht von 52 bis 128 g/m² zuzuführen (für Papier mit einem Gewicht von 110 bis 128 g/m² ist A4 das größtmögliche Format).

1. Das Original mit der Vorderseite nach unten auf den Originalauflagetisch auflegen. An der Originalformatskala ausrichten und die Originalabdeckung schließen.

Das Originalbild muß kleiner als das verwendete Kopierpapier oder -medium sein. Ist das Originalbild größer als das Papier oder Medium, werden die Kopien an den Rändern unsauber.

Print face Druckseite

1. Die Papierführungen auf die Breite des Kopierpapiers einstellen. Ein einzelnes Blatt Kopierpapier (zu bedrukkende Seite nach unten) in den Schlitz des manuellen Einzugs einführen.

Der Kopiervorgang beginnt automatisch.

- Das Papier muß mit der schmalen Seite in den Einzugsschlitz eingeführt werden.

- Wird auf transparente Folie kopiert, muß jede Kopie sofort entnommen werden. Die Kopien sollten nicht übereinander zu liegen kommen.

- Beim Einlegen eines Umschlags, versichern Sie sich, daß er gerade und flach liegt.

Print face Zu bedruckende Seite

1. Die Kassette für Mehrfacheinzug öffnen und ausziehen.

Zum Schließen der Kassette für Mehrfacheinzug die in der Abbildung gezeigten Schritte 1 und 2 durchführen und die runden Erhöhungen an der rechten Seite der Kassette eindrücken, bis ein Klickgeräusch hörbar ist.

1. Die Papierführungen an die Breite des Kopierpapiers anpassen. Das Kopierpapier (zu bedruckende Seite nach unten) ganz in die Kassette für Mehrfacheinzug einschieben.

• Das Papier muß mit der schmalen Seite voraus in die Einzugsöffnung eingezogen werden.

- Transparente Folie, Etiketten, Zeichenpapier und andere spezielle Papiersorten müssen einzeln eingezogen werden.

- Wird auf transparente Folie kopiert, muß jede Kopie sofort entnommen werden. Die Kopien sollten nicht übereinander zu liegen kommen.

1. Die Papierwahltaste (☐) drücken, um die Kassette für Mehrfacheinzug zu wählen. Bei Verwendung von Standard-Kopierpapier die Kopienanzahl einstellen. Die Kopiertaste (☐) drücken.

Nach dem Einlegen von Kopierpapier, ist Rückstelltaste (C) zu drücken, um die Blinkanzeige "P" zu löschen, ohne den Kopiervorgang erneut starten zu müssen. Der Buchstabe "P" wird nicht mehr angezeigt, und es schaltet sich die Bereit-schaftsanzeige (③) ein.

TWO-SIDED COPYING ZWEISEITIGES KOPIEREN

Bei diesem Kopierer kann zweiseitiges Kopieren mit Hilfe des manuellen Einzugs durchgeführt werden.

1st original

1. Original

2nd original

1. Original

Face up or face down

Vorderseite nach oben oder

unten

Face up

Vorderseite nach oben

Face down

Vorderseite nach unten

Beispiel: Die folgenden beiden Originale werden auf die beiden Seiten eines Kopierpapierblatts kopiert.

1. Das erste Original auf das Vorlagenglas mit der bedruckten Seite nach unten und der OBEREN Kante nach LINKS auflegen. Eine Kopie anfertigen.

Die erste Kopie kann entweder über das Papierfach oder den manuellen Einzug erstellt werden.

Hinweis : Für beidseitiges Kopieren wird Kopierpapier in der Qualität 60g/m²nicht empfohlen.

1. Das erste Original auf das Vorlagenglas durch das zweite Original ersetzen. Zweites Original mit der bedruckten Seite nach unten und mit der OBEREN Kante nach RECHTS weisend auflegen und die Originalabdeckung schließen. Darauf achten, daß das zweite Original in der selben Orientierung wie das erste auf dem Vorlagenglas liegt.

Sowohl das erste als auch das zweite Original können über den Einzeleinzug eingezogen werden, doch müssen sie getrennt eingelegt werden. Wenn die fortlaufende Dokumentenzufuhr des Einzeleinzugs aktiviert wurde, ist das zweite Original nach Erlöschen der Einzeleinzugs-Anzeige (○) aufzulegen. Siehe Seite VIII.

1. Für Bindung als Block die erste Kopie von rechts nach links drehen, wie unten gezeigt. Für die Bindung als Broschüre die erste Kopie von oben nach unten drehen (nicht gezeigt). Die erste Kopie in den manuellen Einzug oder das Fach für Mehrfacheinzug einführen. Der Kopiervorgang beginnt automatisch.

1. Papierwahltaste (☑) drücken, um die Kassette für Mehrfacheinzug zu wählen. Kopiertaste (☐) drücken.

Darauf achten, daß das Kopierpapier Blatt für Blatt zugeführt wird.

DESCRIPTION OF SPECIAL FUNCTIONS BESCHREIBUNG SPEZIELLER FUNKTIONEN

Toner save mode (page 1-19)

Tonersparmodus (Seite 1-19)

Verringert den Tonerverbrauch um ca. 10%.

Energiesparbetrieb (Seite 1-20)

Der Kopierer verfügt über zwei verschiedene Stromsparfunktionen: die Vorwärmphase und den automatischen Energiesparbetrieb.

Vorwärmphase

Wenn der Kopierer auf die Vorwärmphase schaltet, leuchtet die Energiespar-Anzeige (☑) auf, und alle anderen Anzeigen bleiben wie zuvor entweder an oder aus. In diesem Zustand wird die Temperatur des Fixierers verringert und dadurch Energie gespart. Um aus der Vorwärmphase eine Kopie zu erstellen, die gewünschten Kopiereinstellungen vornehmen und die Kopiertaste (☑) drücken. Das normale Kopierverfahren anwenden.

Automatischer Energiesparbetrieb

Wenn der Kopierer auf automatischen Energiesparbetrieb schaltet, leuchtet die Energiespar-Anzeige (☐) auf, und alle anderen Anzeigen erlöschen. Im automatischen Energiesparbetrieb wird mehr Energie gespart als in der Vorwärmphase, dorch wird auch etwas mehr Zeit vor dem nächsten Kopiervorgang benötigt. Um aus dem automatischen Energiesparbetrieb eine Kopie zu erstellen, zunächst die Kopiertaste (☐) drücken. Anschließend die gewünschten Kopiereinstellungen vornehmen und die Kopiertaste (☐) drücken. Das normale Kopierverfahren anwenden.

Automatische Rückstellfunktion (Seite 1-20)

Nach Ablauf einer voreingestellten Zeit nach dem Erstellen der letzten Kopie kehrt der Kopierer zu den anfänglichen Einstellungen zurück. Die voreingestellte Zeitdauer (automatische Rückstellzeit) kann verändert werden.

Fortlaufende Dokumentenzufuhr (Seite 1-20)

Zur Beschreibung der fortlaufenden Dokumentenzufuhr siehe Seite 1-11.

TONER SAVE MODE TONERSPARMODUS

1. Die Wahltaste für den Belichtungsmodus drücken und den manuellen Modus (0…) wählen.

2. Die Wahltaste für den Belichtungsmodus etwa fünf Sekunden lang gedrückt halten. Die Manuell-Anzeige (0⋯) erlischt, und die Photo-Anzeige (☐) beginnt zu blinken. Zur Anzeige des normalen Tonerbetriebs leuchtet in der Belichtungsanzeige „5“ auf.

1. To enter the toner save mode, press the light (①) key.

1. Press the exposure mode selector key twice. The photo (图标) indicator will stop blinking and the AUTO indicator will light up steadily. The toner save mode is now active.

2. Zur Eingabe des Tonersparmodus die Taste Hell (①) drücken. Zur Anzeige des Tonersparmodus leuchtet in der Belichtungsanzeige „1“ auf.

3. Die Wahltaste für den Belichtungsmodus zweimal drücken. Die Photo-Anzeige (☐) blinkt nicht mehr, und die AUTO-Anzeige leuchtet ständig. Der Tonersparmodus ist nun aktiviert.

Um zur Standardeinstellung zurückzukehren, die oben genannten Schritte wiederholen, dabei bei Schritt 3 die Taste Dunkel (①) drücken, damit die Belichtungsstärke wieder mit „5“ eingestellt ist.

USER PROGRAMS BEDIENERPROGRAMME

The user programs allow the parameters of certain functions to be set, changed, or cancelled as desired. Mit Hilfe der Bedienerprogramme können bestimmte Funktionen nach Bedarf eingestellt, verändert oder gelöscht werden.

Einstellung des Energiesparbetriebs, der automatischen Rückstellzeit und der fortlaufenden Dokumentenzufuhr.

1. Die Tasten Hell (①) und Dunkel (⑦) länger als 5 Sekunden drücken und halten, bis alle Alarmanzeigen (⑩), 84, ⑪) blinken und “—” auf der Anzeige erscheint.
2. Die linke Kopienanzahl-Taste (▲) benutzen, um die Nummer eines Bedienerprogramms zu wählen. Die gewählte Nummer blinkt auf der linken Seite der Anzeige.
3. Die Kopiertaste ( ⑥ ) drücken. Die eingegebene Programmnummer leuchtet ständig, und der gegenwärtig gewählte Parameter für das Programm blinkt auf der rechten Seite der Anzeige.

Program No./Mode Parameters
1	0
Auto clear time 1 30 sec.
	*2 60 sec.
	3 90 sec.
	4 120 sec.
2	*
Preheat mode 1 60 sec.
	2 90 sec.
3	0
Auto power * 1 5 min.shut-off timer 2 15 min.
	3 30 min.
	4 60 min.
	5 120 min.
4 Stream feeding 0 OFFmode	*1 ON
5 Auto power	0 OFF
shut-off mode * 1 ON

Programmnr./Modus	Parameter
1 ⇒	0 OFF
Automatische Rückstellzeit	1⇒30 s.* 2⇒60 s.3⇒90 s.4⇒120 s.
20	* ⇒
Vorwärmphase 1⇒60 s.	2⇒90 s.
3 ⇒	0 2 min.
Automatische Steuerung des Energiesparbetriebs	* 1⇒5 min.2⇒15 min.3⇒30 min.4⇒60 min.5⇒120 min.
4 Fortlaufende Dokumentzufuhr	0⇒AUS* 1⇒EIN
5 Automatischer Energiesparbetrieb	0⇒AUS* 1⇒EIN

Die werkseitigen Einstellungen sind durch einen Stern (*) gekennzeichnet.

1. Den gewünschten Parameter über die rechte Kopienanzahl-Taste (▲) wählen. Der eingegebene Parameter blinkt auf der rechten Seite der Anzeige.
2. Die Kopiertaste (⑥) drücken. Die Zahl auf der rechten Seite der Anzeige leuchtet ständig, und der eingegebene Wert wird gespeichert.
   Die Rückstelltaste (©) drücken, um die Einstellung zu ändern oder in einen anderen Modus zu wechseln. Der Kopierer kehrt zu Schritt 2 zurück.
3. Die Taste Hell (①) oder Dunkel (①) drücken, um zu dem normalen Kopierbetrieb zurückzukehren.

→

AUS

0 30 sec.

[Non-Text]

→

2 mi

TD CARTRIDGE REPLACEMENT AUSWECHSELN DER ENTWICKLEREINHEIT

Ausschließlich Originalteile und Originalzubehör verwenden.

Die Anzeige für den erforderlichen Austausch der Entwicklereinheit ( · ) leuchtet auf, wenn Toner benötigt wird. Weitere Informationen zum Kauf der Entwicklereinheit sind unter AUFBEWAHRUNG UND ARTIKELNUMMERN VON ZUBEHÖR UND VERBRAUCHSMATERIALIEN auf Seite 1-37 zu finden. Wird bei leuchtender Anzeige ( · ) weiter kopiert, werden die Kopien allmählich heller, bis der Kopierer stoppt und die Anzeige zu blinken beginnt. Die alte Entwicklereinheit gemäß dem nachfolgend erläuterten Verfahren auswechseln.

- Nach dem Stoppen des Kopierers ist es eventuell möglich, einige weitere Kopien anzufertigen, indem die Entwicklereinheit aus dem Kopierer entnommen, in horizontaler Richtung geschüttelt und wieder eingebaut wird. Wenn nach diesem Verfahren dennoch kein Kopieren mehr möglich ist, muß die Entwicklereinheit ausgewechselt werden.

- Wird ein langer Kopierlauf mit einem dunklen Original durchgeführt, beginnt möglicherweise die Bereitschaftsanzeige (6) zu blinken, die Anzeige: leuchtet auf, und der Kopierer stoppt, obwohl noch Toner vorhanden ist. Der Kopierer läßt bis zu zwei Minuten lang Toner nachlaufen, dann leuchtet die Bereitschaftsanzeige (9) auf. Die Kopiertaste (3) drücken, um den Kopiervorgang wieder aufzunehmen.

1. Ensure that the bypass tray is open and then open the side cover while pressing the side cover open button.

2. Darauf achten, daß das Fach für Mehrfacheinzug geöffnet ist. Die Verriegelungstaste der Seitenabdeckung drücken und die Seitenabdeckung gleichzeitig öffnen.

Dann vorsichtig an beiden Seitender Frontabdeckung drücken, um sie zu öffnen.

Lock release button Entriegelungsknopf

1. Gently pull the TD cartridge out whilst pressing the lock release button. Dispose of the old TD cartridge in accordance with local regulations.

2. Den Entriegelungsknopf der Entwicklereinheit drücken und gleichzeitig die Entwicklereinheit vorsichtig herausziehen. Die alte Entwicklereinheit gemäß den örtlichen Regelungen entsorgen.

3. Install a new TD cartridge. To install the new cartridge, see page 1-7, INSTALLING THE TD CARTRIDGE.

4. Eine neue Entwicklereinheit einbauen. Dazu den Abschnitt INSTALLIEREN DER ENTWICKLEREINHEIT auf Seite 1-7 beachten.

5. Close the front cover and then the side cover by pressing the round projections near the side cover open button. The indicator will go out and the ready (③) indicator will light up.

6. Die Frontabdeckung und anschließend die Seitenabdeckung durch Drücken der runden Fortsätze neben der Verriegelungstaste der Seitenabdeckung schließen. Die Anzeige ✦ erlischt, und die Bereitschaftsanzeige (⑥) leuchtet auf.

Beim Schließen der Abdeckungen sollte zuerst die Frontabdeckung und anschließend die Seitenabdeckung sicher geschlossen werden. Durch Schließen der Abdeckungen in der falschen Reihenfolge können sie beschädigt werden.

DRUM CARTRIDGE REPLACEMENT AUSWECHSELN DER TROMMELEINHEIT

Die Lebensdauer der Trommeleinheit beläuft sich auf ca. 18000 Kopien. Wenn der interne Zähler etwa 17000 Kopien erreicht, leuchtet die Anzeige für den erforderlichen Austausch der Trommeleinheit (☐) auf. Sie weist darauf hin, daß in Kürze ein Auswechseln der Trommeleinheit erforderlich sein wird. Weitere Informationen zum Kauf der Trommeleinheit sind unter AUFBEWAHRUNG UND ARTIKELNUMMERN VON ZUBEHÖR UND VERBRAUCHSMATERIALIENauf Seite 1-37 zu finden. Wenn die Anzeige zu blinken beginnt, stellt der Kopierer den Betrieb ein, bis die Trommeleinheit ausgewechselt ist. Indiesem Fall die Trommeleinheit auswechseln.

Die Schutzabdeckung des Trommelteils (schwarzes Papier) nicht vor Verwendung der neuen Trommeleinheit entfernen. Die Abdeckung schützt die Trommel vor Lichteinwirkung.

1. Ensure that the bypass tray is open and then open the side cover while pressing the side cover open button.

2. Darauf achten, daß das Fach für Mehrfacheinzug geöffnet ist. Die Verriegelungstaste der Seitenabdeckung drücken und die Seitenabdeckung gleichzeitig öffnen.

Dann vorsichtig an beiden Seiten der Frontabdeckung drücken, um sie zu öffnen.

1. Den Entriegelungsknopf der Entwicklereinheit drücken und gleichzeitig die Entwicklereinheit vorsichtig herausziehen (Seite 1-22, Schritt 2).

2. Den Griff der Trommeleinheit fassen und die Trommeleinheit vorsichtig herausziehen. Die verbrauchte Trommeleinheit gemäß den örtlichen Vorschriften entsorgen.

3. Die neue Trommeleinheit aus der Schutzhülle nehmen und die Schutzabdeckung entfernen. Die neue Trommeleinheit anschließend vorsichtig installieren.

Die Trommeloberfläche (grüner Teil) der Trommeleinheit darf nicht berührt werden. Andernfalls werden die Kopien unsauber.

1. Gently install the TD cartridge. To install the TD cartridge, see page 1-7, INSTALLING THE TD CARTRIDGE.

2. Close the front cover and then the side cover by pressing the round projections near the side cover open button. The drum replacement required (⑨) indicator will go out and the ready (⑥) indicator will light up.

3. Die Entwicklereinheit vorsichtig installieren. Dazu den Abschnitt INSTALLIEREN DER ENTWICKLEREINHEIT auf Seite 1-7 beachten.

4. Die Frontabdeckung und anschließend die Seitenabdeckungen durch Drücken der runden Sicherungsknöpfe neben der Verriegelungstaste der Seitenabdeckung schließen. Die Anzeige für das Auswechseln der Trommeleinheit (☐) erlischt, und die Bereitschaftsanzeige (☐) leuchtet auf.

Beim Schließen der Abdeckungen sollte zuerst die Frontabdeckung und anschließend die Seitenabdekung sicher geschlossen werden. Durch Schließen der Abdeckungen in der falschen Reihenfolge können sie beschädigt werden.

Drum cartridge life

Lebensdauer der Trommeleinheit

Um zu prüfen, wie viele Kopien vor Erreichen der 18000-Marke noch erstellt werden können, folgendermaßen vorgehen:

1. Die Tasten Hell (④) und Dunkel (⑦) gleichzeitig länger als 5 Sekunden drücken und halten, bis alle Alarmanzeigen (⑥, 84, ⋯) blinken und „—“ auf der Anzeige erscheint.
2. Die Rückstelltaste (©) länger als 5 Sekunden drücken und halten, um zu prüfen, wie viele Kopien noch angefertigt werden können.
   Beispiel: Vor dem nächsten Auswechseln der Trommeleinheit können noch 500 Kopien angefertigt werden.

1. Die Taste Hell (①) oder die Dunkel (②) drücken. Die Bereitschaftsanzeige (③) leuchtet auf.

USER MAINTENANCE WARTUNG

Richtige Pflege ist unerläßlich, um stets saubere und scharfe Kopien zu erhalten. Nehmen Sie sich auf jeden Fall ein paar Minuten Zeit für die regelmäßige Reinigung des Kopierers.

- Keinen Verdünner, Benzin oder andere flüchtige Reinigungsmittel verwenden. - Vor der Reinigung den Netzschalter ausschalten und das Netzkabel aus der Steckdose ziehen.

Cabinet

Das Gehäuse mit einem weichen, sauberen Tuch abwischen.

Vorlagenglas und Originalabdeckung

Flecken auf der Glasabdeckung oder der Einzeleinzugsrolle werden mitkopiert. Glasabdeckung und Einzeleinzugsrolle mit einem weichen, sauberen Tuch abwischen.

For the model with SPF Für Modell mit SPF

Transfer charger

Wenn die Kopien streifig oder fleckig werden, kann die Übertragungscorona verschmutzt sein. Die Corona folgendermaßen reinigen:

1. Turn the power switch off.

2. Open the side cover whilst pressing the side cover open button.

3. Den Netzschalter ausschalten.

4. Die Verriegelungstaste der Seitenabdeckung drücken und die Seitenabdeckung gleichzeitig öffnen.

1. Take the charger cleaner out by holding the tab.

2. Set the charger cleaner onto the right end of the transfer charger, gently slide the cleaner to the left end, and then remove it. Repeat this operation two or three times.

3. Den Coronareiniger durch Greifen der Lasche entnehmen.

4. Setzen Sie den Coronareiniger an das rechte Ende der Übertragungscorona, schieben Sie den Reiniger behutsam an das linke Ende und entfernen Sie ihn sodann. Wiederholen Sie diesen Vorgang zwei- bis dreimal.

Schieben Sie den Reiniger von rechts nach links am Schlitz der Übertragunscorona entlang. Wird der Reiniger dazwischen angehalten, können unsaubere Kopien entstehen.

1. Den Coronareiniger wieder an seiner originalen Position einsetzen. Die Seitenabdeckung durch Drücken der runden Sicherungsknöpfe neben der Verriegelungstaste der Seitenabdeckung schließen.

MISFEED REMOVAL PAPIERSTAUBESEITIGUNG

Wenn die Papierstauanzeige (3V) oder P auf der Anzeige blinkt, unterbricht der Kopierer wegen eines Papierstaus den Betrieb. Tritt bei Verwendung des Einzeleinzugs ein Papierstau auf, erscheint auf der Anzeige eine Ziffer nach einem Minuszeichen. Sie gibt die Anzahl der Originale an, die nach Beseitigung des Papierstaus nochmals in das Originaleinzugsfach eingelegt werden müssen. Die erforderliche Anzahl an Originalen nochmals einlegen. Die Ziffer erlischt, wenn der Kopiervorgang fortgesetzt oder die Löschtaste (8) gedrückt wird. Wenn sich im Einzeleinzug ein Original staut, unterbricht der Kopierer den Betrieb und die SPF-Stauanzeige (4) beginnt zu blinken. Die Papierstauanzeige (3V) leuchtet nicht auf. Zum Stau der Originale im Einzeleinzug siehe „D Papierstau im Einzeleinzug“ auf Seite 1-29.

Wenn der Kopierer bei offener unterer Seitenabdeckung eingeschaltet ist, wird die Anzeige für falschen Einzug (8V) blinken. Dann diese Abdeckung schließen, wodurch die Anzeige für falschen Einzug (8V) ausgeht.

1. Ensure that the bypass tray is open and then open the side cover whilst pressing the side cover open button.

2. Check the misfeed location. Remove the misfed paper following the instructions for each location in the illustration below.

3. Darauf achten, daß das Fach für Mehrfacheinzug geöffnet ist, dann die Verriegelungstaste der Seitenabdeckung drücken und die Seitenabdeckung öffnen.
   2 Die Stelle des Papierstaus ermitteln. Das gestaute Papier anhand der Erläuterungen in der nachfolgenden Abbildung entfernen. Wenn auf der Anzeige ein P blinkt, bei „A PapierstauimPapiereinzugsbereich“ fortfahren.

① Wenn das gestaute Papier von dieser Seite aus gesehen werden kann, bei „C Papierstau im Transportbereich“ (S. 1-28) fortfahren.
② Wenn hier Papier gestaut ist, bei „B Papierstau im Fixierbereich“ (S. 1-27) fortfahren.
③ Wenn hier Papier gestaut ist, bei „A Papierstau im Papiereinzugsbereich“ fortfahren.
④ Wenn Papier falsch eingezogen ist, den Anweisungen unter "D Falsch-einzug im unteren Papierbereich" folgen (siehe Seite 1-28).

A Papierstau im Papiereinzugsbereich

1. Das gestaute Papier vorsichtig aus dem Papiereinzugsbereich entfernen, wie in der Abbildung gezeigt. Wenn auf der Anzeige ein P blinkt und das gestaute Papier vom Papiereinzugsbereich aus nicht gesehen werden kann, das Papierfach herausziehen und das gestaute Papier entfernen.

Der Fixierbereich ist heiß. Die Fixier-einheit bei Beseitigung eines Papier-staus nicht berühren. Andernfalls können Verbrennungen oder andere Verletzungen auftreten.

• Die Trommeloberfläche (grüner Teil) der Trommeleinheit darf bei der Beseitigung des Papierstaus nicht berührt werden.

- Papier, das über den manuellen Einzug zugeführt wurde, nicht wieder aus dem manuellen Einzug herausziehen. Toner auf dem Papier könnte den Papiertransportbereich verschmutzen und zu unsauberen Kopien führen.

1. Die Seitenabdeckung durch Drücken der runden Sicherungsknöpfe neben der Verriegelungstaste der Seitenabdeckung schließen. Die Papierstauanzeige (8v) erlischt, und die Bereitschaftsanzeige (6) leuchtet auf.

Fusing unit release lever Verriegelungshebel der Fixiereinheit

B Papierstau im Fixierbereich

1. Den Verriegelungshebel der Fixier-einheit senken.

2. Das gestaute Papier vorsichtig von der Unterseite der Fixiereinheit her entfernen, wie in der Abbildung gezeigt.

Der Fixierbereich ist heiß. Die Fixier-einheit bei Beseitigung eines Papier-staus nicht berühren. Ändernfalls können Verbrennungen oder andere Verletzungen auftreten.

Die Trommeloberfläche (grüner Teil) der Trommeleinheit darf bei der Beseitigung des Papierstaus nicht berührt werden.

Das gestaute Papier nicht von der Oberseite der Fixiereinheit her entfernen. Unfixierter Toner auf dem Papier könnte den Papiertransportbereich verschmutzen und zu unsauberen Kopien führen.

1. Den Verriegelungshebel der Fixiereinheit anheben und die Seitenabdeckung durch Drücken der runden Fortsätze neben der Verriegelungstaste der Seitenabdeckung schließen.

Fusing unit release lever Verriegelungshebel der Fixiereinheit

C Papierstau im Transportbereich

1. Den Verriegelungshebel der Fixier-einheit senken.

Feeding roller Einzugsrolle

1. Push gently on both sides of the front cover to open the cover.

2. Vorsichtig auf beide Seiten der Front-abdeckung drücken, um sie zu öffnen.

1. Rotate the feeding roller in the direction of the arrow and gently remove the misfed paper from the exit area.

2. Raise the fusing unit release lever, close the front cover and then close the side cover by pressing the round projections near the side cover open button. The misfeed (8V) indicator will go out and the ready (6) indicator will light up.

3. Die Einzugsrolle in Pfeilrichtung drehen und das gestaute Papier vorsichtig aus dem Ausgabebereich entfernen.

4. Den Verriegelungshebel der Fixiereinheit anheben, die Frontabdeckung und anschließend die Seitenabdeckung durch Drücken der runden Fortsätze neben der Verriegelungstaste der Seitenabdeckung schließen. Die Papierstauanzeige (8 ^v ) erlischt, und die Bereitschaftsanzeige (6) leuchtet auf.

Beim Schließen der Abdeckungen sollte zuerst die Frontabdeckung und anschließend die Seitenabdekung sicher geschlossen werden. Durch Schließen der Abdeckungen in der falschen Reihenfolge können sie beschädigt werden.

D Falscheinzug im unteren Papierbereich

1. Die untere Seitenabdeckung öffnen (unter dem Umgehungsfach) und das falsch eingezogenen Papier entfernen. Falls P blinkt und das falsch eingezogene Papier nicht von der unteren Seitenabdeckung aus zu sehen ist, das untere Papierfach herausziehen und das falsch eingezogenen Papier entfernen. Dann das untere Papierfach wieder schließen.

2. Die untere Seitenabdeckung schließen.

3. Die Seitenabdeckung durch Drücken der runden Erhöhungen seitlich vom Öffnungsknopf schließen. Die Anzeige für falschen Einzug (84) geht aus und die Bereit-Leuchte () an.

MISFEED REMOVAL FROM SPF BESEITIGUNG EINES PAPIERSTAUS IM EINZELEINZUG

E Papierstau im Einzeleinzug

Ein Stau der Originale kann an drei Stellen auftreten: Wenn das gestaute Original vom Originaleinzugsfach aus gesehen werden kann, (A) im Originaleinzugsfach; wenn das gestaute Original vom Originaleinzugsfach aus nicht gesehen werden kann, (B) im Ausgabebereich; oder (C) unter der Einzugsrolle.

Feeding roller cover Abdeckung der Einzugsrolle

(A) Die Abdeckung der Einzugsrolle öffnen und das Original vorsichtig nach links und aus dem Originaleinzugsfach herausziehen. Die Originalabdeckung öffnen und wieder schließen, damit die SPF-Stauanzeige (←) erlischt. Wenn sich das gestaute Original schwer entfernen läßt, bei „(C) unter der Einzugsrolle“ fortfahren. Das Original nicht gewaltsam aus dem Originaleinzugsfach herausziehen.

(B) Die Originalabdeckung öffnen und den Walzen-Drehknopf drehen, um das gestaute Original aus dem Ausgabereich zu entfernen. Wenn sich das gestaute Original schwer entfernen läßt, bei „(C) unter der Einzugsrolle“ fortfahren. Das Original nicht gewaltsam herausziehen.

Roller rotating knob Walzen-Drehknopf

(C)Die Originalabdeckung öffnen und den Walzen-Drehknopf drehen, um das gestaute Original aus dem Originaleinzugsfach oder dem Ausgabebereich zu entfernen. Falls dies Schwierigkeiten bereitet, das Original unter der Einzugsrolle hervorziehen.

In der Anzeige für die Kopienanzahlen erscheint eventuell ein Minuszeichen (“-”) mit einer Zahl, die die Anzahl der Originale angibt, die nach dem Papierstau wieder in den SPF gelegt werden müssen. Papierstau beheben und angezeigte Anzahl der Originale wieder zurücklegen. Dann Kopiertaste (6) drücken, um den Kopiervorgang fortzusetzen.

COPIER TROUBLE

Sollte ein Problem auftreten, überprüfen Sie zunächst die nachfolgende Liste, bevor Sie sich an den Kundendienst wenden. In den unten beschriebenen Fällen liegt keine Fehlfunktion des Kopierers vor.

Problem Mögliche Ursache Lösung
Der Kopierer kopiert nicht.	Kopierer am Netz angeschlossen? Den Kopierer an eine geerdete Steckdose anschließen. S. 1-3
	Netzschalter eingeschaltet? Den Netzschalter einschalten. S. 1-3
	Seitenabdeckung fest geschlossen? Die Frontabdeckung geschlossen? Die Frontabdeckung vorsichtig schließen, anschließend die Seitenabdeckung schließen. S. 1-7
Kein Bild auf den Kopien.	Liegt das Original mit der zu Das Original mit der zu kopierenden kopierenden Seite nach unten auf der Seite nach oben auf die Originalauflage, oder mit der zu Originalauflage bzw. mit der zu kopierenden Seite nach oben im kopierenden Seite nach unten in den Einzeleinzug?
Die Energiesparanzeige (4) leuchtet.	Kopierer in der Vorwärmphase?	Beliebige Taste drücken, um die Vorwärmphase zu verlassen. S. 1-18
	Kopierer im automatischen Energiesparbetrieb?	Die Kopiertaste (5) drücken, um den automatischen Energiesparbetrieb zu verlassen. S. 1-18
Kopien sind zu dunkel oder zu hell.	Ist das Original zu dunkel oder Die Belichtung manuell korrigieren. zu hell?	S. 1-12
	Kopierer im automatischen Belichtungsmodus?	Die Belichtungsautomatik richtig einstellen. S. 1-13
	Kopierer im Photo-Modus?	Den Photo-Belichtungsmodus verlassen. S. 1-12
Staub, Schmutz und Schmierflecken auf den Kopien.	Ist der Originalauflagetisch oder die Originalabdeckung verschmutzt?	Regelmäßig reinigen. S. 1-25
	Ist das Original selbst verschmutzt Saubere Originale verwenden. oder fleckig?	S. 1-25
Gestreifte Kopien.	Ist die Übertragungscorona sauber?	Die Übertragungscorona reinigen. S. 1-25
Papier wellt sich nach dem Kopieren zu stark.	Betrifft Papierqualität.	Papierstapel in der Kassette umdrehen. S. 1-8
Häufiger Papierstau.	Wurde Spezialpapier verwendet?	Standardpapier verwenden. Spezialpapier über den manuellen Einzug zuführen. S. 1-15
	Papier gewellt oder feucht?	Das Kopierpapier flach und in der Verpackung an einem trockenen Ort aufbewahren. S. 1-38
	Papierstücke im Kopierer? Alle Stücke	von gestautem Papier entfernen. S. 1-26
	Papierführungen am Papierfach nicht richtig eingestellt?	Die Führungen entsprechend dem Format des Kopierpapiers einstellen. S. 1-8
	Zu viel Papier im Papierfach, oder nicht richtig in die Kassette eingelegt?	Überschüssiges Papier aus dem Papierfach entfernen oder die Anweisungen befolgen. S. 1-8
Das kopierte Bild läßt sich leicht abreiben.	Zu schweres Kopierpapier?	Kopierpapier entsprechend den Gewichtsangaben verwenden. S. 1-9
	Feuchtes Papier?	Durch trockenes Papier ersetzen. Wird der Kopierer längere Zeit nicht benutzt, das Kopierpapier aus dem Papierfach entnehmen und in der Verpackung an einem trockenen Ort aufbewahren. S. 1-38

STATUS INDICATORS

Ausschließlich Originalteile und Originalzubehör verwenden.

Wenn auf dem Bedienfeld die folgenden Anzeigelämpchen blinken oder aufleuchten oder folgende Anzeigen erscheinen, das Problem sofort anhand der nachfolgenden Tabelle und der entsprechenden Beschreibung lösen.

	Anzeige		Ursache und Abhilfemaßnahme
	Anzeige für den erforderlichen Austausch der Trommeleinheit	Ständiges Leuchten	Das Auswechseln der Trommeleinheit wird in Kürze notwendig. Eine neue Trommeleinheit bereitstellen. S. 1-23
		Blinken	Die Trommeleinheit muß ausgewechselt werden. Durch eine neue ersetzen. S. 1-23
	Anzeige für den erforderlichen Austausch der Entwicklereinheit	Ständiges Leuchten	Das Auswechseln der Entwicklereinheit wird in Kürze notwendig. Eine neue Entwicklereinheit vorbereiten. S. 1-21
		Blinken	Die Entwicklereinheit muß ausgewechselt werden. Durch eine neue ersetzen. S. 1-21
8V	Papierstauanzeige	Blinken	Ein Papierstau ist aufgetreten. Das gestaute Papier gemäß der Beschreibung unter „Papierstaubeseitigung“ entfernen. S. 1-26. Der Verriegelungshebel der Fixiereinheit wurde nicht angehoben. S. 1-27. Abhängig von Ihrem Modell kann die untere Seitenabdeckung offen sein. Ist das der Fall, muss sie geschlossen werden. Siehe Seite 1-28.
	SPF-Stauanzeige	Blinken	Stau von Originalen im Einzeleinzug. Die gestauten Originale gemäß der Beschreibung unter „Papierstau im Einzeleinzug“ entfernen. S. 1-29
	Die Papierfachanzeige blinkt.		Das Papierfach ist nicht richtig installiert. Das Fach gut in den Kopierer einschieben. S. 1-8
	„CH“ blinkt auf der Anzeige.		Die Entwicklereinheit ist nicht installiert. Die Installation der Entwicklereinheit überprüfen. S. 1-7
	„CH“ leuchtet auf der Anzeige ständig auf.		Die Seitenabdeckung ist geöffnet. Seitenabdeckung durch Drücken der runden Fortsätze neben der Verriegelungstaste der Seitenabdeckung schließen. S. 1-7
	„P“ blinkt auf der Anzeige.		Das Papierfach oder das Fach für Mehrfacheinzug ist leer. Kopierpapier nachlegen. S. 1-8
			Im Papierfach oder in dem Fach für Mehrfacheinzug ist ein Papierstau aufgetreten. S. 1-26
			Das Papierfach ist nicht richtig installiert. Papierfach fest einschieben. S. 1-8, 1-16
	Ein Buchstabe und eine Zahl erscheinen im		Der Kopierer funktioniert nicht. Den Netzschalter ausschalten, dann wieder einschalten. Wenn der Fehler erneut auftritt, Netzdecker aus der Steckdose ziehen. Wenden Sie sich an Ihre autorisierte Kundendienstvertretung. S. 1-4

ANZEIGE DER GESAMTEN KOPIENZAHL

Zur Anzeige der Anzahl aller bisher erstellten Kopien folgendermaßen vorgehen:

1. Die Rückstelltaste (©) drücken, um die Anzeige auf Null zurückzustellen.
2. Die Rückstelltaste (©) ca. 5 Sekunden lang drücken und halten. Die Gesamtzahl der Kopien erscheint in zwei Schritten, jeweils mit drei Stellen.

Beispiel: Die Gesamtzahl der Kopien beträgt 1234.

SPECIFICATIONS

Typ Digitaler Kopierer, Tischgerät
Kopiersystem Trockene, elektrostatische Übertragung
Originale Blätter, gebundene Vorlagen
Originalformat Max. B4 (max. A4 für den Einzeleinzug)
Kopienformate A6 bis A4	(Kopierpapier nur der Länge nach einführen)Bildverlust: Max. 4mm (obere und untere Kante der Kopie)Max. 3mm (andere Kanten)
Kopiergeschwindigkeit COPIA 9910/DC 100: 10 Kopien/minCOPIA 9912/DC 120, Modell mit zwei Papierfacher: 12 Kopien/minCOPIA 9915/DC 150, COPIA 9915C/DC 150C: 15 Kopien/min
Fortlaufendes Kopieren Max. 99 Kopien, abwärtszählend
Erste Kopie Nach 9,6 s oder weniger (normaler Kopierbetrieb)
Kopiermaßstab Einstellbar zwischen 50% und 200%, in Schritten von 1% (insgesamt 151Schritte), Voreinstellungen: 50%, 70%, 81%, 100%, 141%, 200%.
Belichtungssystem	Schlitzbelichtung mit beweglicher Optik und fester Originalauflage, mit automatischer Belichtungsfunktion/Einzeleinzug: Bewegliches Original
Kopierpapierzufuhr	Ein oder zwei Papierfacher mit automatischem Einzug (250 Blatt); ein manuel-ler Einzug für Einzelblätter oder ein Fach für Mehrfacheinzug mit automatischer Einzugskapazität für 50 Blatt (modellabhängig).
Fixiersystem	Heizrollen
Entwicklungssystem	Magnetbürstenentwicklung
Lichtquelle	Xenonlampe
Auflösung Scan	400 dpi Ausgang: 600 dpi
Abstufung Scan	256 Stufen Ausgang: 2 Stufen
Stromverbrauch	Die für diesen Kopierer erforderliche Spannung kann von dem Typenschild abgelesen werden, das an der Rückseite des Geräts angebracht ist.
Leistungsaufnahme	Max. 1000 W
Gesamtabmessungen	607 mm (B) x 445 mm (T)809 mm (B) x 445 mm (T) mit Mehrfacheinzug
Gewicht	Ca. 18 kg Modell mit SPF: 21,5 kgModell mit zwei Papierfacher: 24,5 Kg COPIA 9915C: 22 Kg
Kopiererabmessungen	518 mm (B) x 445 mm (T) x 293 mm (H)518 mm (B) x 477 mm (T) x 379 mm (H) Modell mit SPF518 mm (W) x 477 mm (D) x 464 mm (H) Modell mit zwei Papierfacher
Betriebsbedingungen	Temperatur: 10°C bis 30°C
Luftfeuchtigkeit:	20% bis 85%
Geräuschpegel	Schallpegel L_WA (1B=10dB)Kopieren: 6,6 [B (A)], Standby: Hintergrund-GeräuschpegelKopieren: 7,1 [B (A)] Modell mit SPFSchallpegel L_PA (für Nebenstehende)Kopieren: 40 [dB (A)], Standby: Hintergrund-GeräuschpegelMessung der Geräuschemission gemäß ISO 7779.

Die Zeit bis zur ersten Kopie kann sich abhängig von den Betriebsbedingungen, wie der Versorgungsspannung oder der Raumtemperatur, ändern. Die Werte für die Kopiergeschwindigkeit wurden auf die nächste ganze Zahl aufgerundet.

Der Hersteller behält sich im Rahmen der ständigen Produktverbesserung das Recht auf Änderung der Konstruktion und der technischen Daten ohne Vorankündigung vor. Die Leistungsangaben sind nominelle Werte von Produktionseinheiten. Einzelne Einheiten können von diesen Werten abweichen.

SUPPLY PART NUMBERS AND STORAGE AUFBEWAHRUNG UND ARTIKELNUMMERN VON ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Bei der Bestellung von Zubehör und Verbrauchsmaterialien bitte die richtigen Artikelnummern verwenden, die nachfolgend aufgelistet sind.

Nur Originalteile und Originalzubehör verwenden.

Supply list

Liste der Verbrauchsmaterialien

Ersatzteil	Artikelnr.	Lebensdauer
Entwicklereinheit	Olivetti B0265Q Ca.T.A. M1920S	6000 Blatt*
Trommeleinheit	Olivetti B0266R Ca.T.A. M1921P	18000 Blatt*

* Basierend auf Kopien, die auf Kopierpapier des Formats A4 angefertigt werden und deren bedruckte Fläche 5% beträgt.

Proper storage

Richtige Aufbewahrung

1. Die Verbrauchsmaterialien an einem Ort aufbewahren, der

• sauber und trocken ist,
• gleichbleibende Temperatur aufweist,
- keinem direkten Sonnenlicht ausgesetzt ist.

1. Kopierpapier in der Verpackung und flach liegend aufbewahren.

- Unverpacktes Papier oder Packungen, die stehend aufbewahrt werden, können sich an einem Ende wellen oder feucht werden. Dies führt zu Papierstau.

MOVING INSTRUCTIONS TRANSPORTANWEISUNGEN

Beim Transport des Kopierers die nachfolgenden Anweisungen befolgen.

Vor dem Transport des Kopierers muß die Entwicklereinheit entnommen werden.

1. Turn the power switch off and disconnect the power cord.
2. ① Ensure that the bypass tray is open and then open the side cover whilst pressing the side cover open button. ② Push gently on both sides of the front cover to open the cover.
3. Gently pull the TD cartridge out while pressing the lock release button. See page 1-21, TD CARTRIDGE REPLACEMENT.

4. Close the front cover and then the side cover.

5. Den Netzschalter ausschalten und das Netzkabel ziehen.

6. ① Darauf achten, daß das Fach für Mehrfacheinzug geöffnet ist, dann die Verriegelungstaste der Seitenabdeckung drücken und die Seitenabdeckung gleichzeitig öffnen. ② Vorsichtig an beiden Seiten der Frontabdeckung drücken, um sie zu öffnen.
7. Den Entriegelungsknopf der Entwicklereinheit herunterdrücken und die Entwicklereinheit vorsichtig herausziehen (siehe Seite 1-21, AUSWECHSELN DER ENTWICKLEREINHEIT).
8. Die Frontabdeckung und anschließend die Seitenabdeckung schließen.

Beim Schließen der Abdeckungen sollte zuerst die Frontabdeckung und anschließend die Seitenabdeckung sicher geschlossen werden. Durch Schließen der Abdeckungen in der falschen Reihenfolge können sie beschädigt werden.

1. Raise the handle of the paper tray and pull the paper tray out until it stops.
2. Push the center of the pressure plate down until it locks in place and secure the plate using the pressure plate lock which has been stored in the front of the paper tray.

3. Use a coin (or suitable object) to attach to the left side of the copier the screw that has been stored in the front of the paper tray.

4. Den Griff des Papierfachs anheben und das Papierfach bis zum Anschlag herausziehen.

5. Die Mitte der Druckplatte nach unten drücken, bis sie einrastet, und die Platte mit Hilfe der Verriegelung, die an der Vorderseite des Papierfaches aufbewahrt wurde, verriegeln.
6. Die Schraube, die an der Vorderseite des Papierfaches aufbewahrt wurde, mit Hilfe einer Münze (oder ähnlichen Gegenstands) an der linken Seite des Kopierers anbringen.

Beim Transport des Kopierers muß die Schraube wieder eingesetzt werden, um Transportschäden am Kopierer zu vermeiden.

1. Push the paper tray back into the copier.
2. Close the bypass tray and close the paper output tray extension, and attach the packing materials and tape which were removed during installation of the copier. See page 1-6, REMOVING PROTECTIVE PACKING MATERIALS.

3. Pack the copier into the carton.

4. Das Papierfach in den Kopierer zurückschieben.

5. Das Fach für Mehrfacheinzugschließen. Die Verlängerung des Papierausgabefachs einschieben und das Verpackungsmaterial und Klebeband, das während der Installation des Kopierers entfernt wurde, wieder anbringen (siehe Seite 1-6, ENTFERNEN DES VERPACKUNGSMATERIALS).

6. Den Kopierer in den Karton packen.

MAKING COPIES ON THE REVERSE SINGLE PASS FEEDER (R-SPF) (Duplex model only) KOPIEREN ÜBER DEN EINZELEINZUG MIT WENDEVOR- RICHTUNG (R-SPF) (Nur bei Duplexmodell)

Der Einzeleinzug mit Wendevorrichtung (R-SPF) ermöglicht die automatische Erstellung einseitiger oder beidseitiger Kopien. Der R-SPF faßt bis zu 30 Originale im Format A5 bis A4 und mit einem Gewicht von 52 bis 90g/m².

Folgende Möglichkeiten stehen zur Verfügung:

Symbol	Original	Kopie	Max. Menge
	Einseitig Beidseitig	1 Satz
	Beidseitig	1 Satz
	Beidseitig	99 Kopien

Original face up Vorderseite des Originals nach oben

• Vor Einlegen der Originale in das Original-einzugsfach müssen sämtliche Büro- oder Heftklammern entfernt werden.
• Stark beschädigte Originale können einen Papierstau im Einzeleinzug verursachen. Solche Originale sollten möglichst von der Originalauflage aus kopiert werden.
• Beim Zuführen von Originalen, die eine nahe beieinanderliegende Heftlochung an einer Seite aufweisen, diese so einlegen, daß die Lochung sich an der linken Seite oder an einer Seitenführung befindet.

- Spezielle Originale, beispielsweise transparente Folien, sollten nicht über den R-SPF eingezogen, sondern direkt auf die Originalauflage gelegt werden.

Beidseitiges Kopieren einseitig bedruckter Originale (1 1 2)

1. Die Originalführungen auf die Größe der Originale einstellen und die Originale mit der Vorderseite nach oben in das Originaleinzugsfach legen.
2. Darauf achten, daß der Kopiermodus "Einseitig auf beidseitig" (A11B2) gewählt wurde. Je nach gewünschter Dokumentation kann zwischen Portrait- (A3, B) oder Landschafts-Modus (A4, A5) gewählt werden.
3. Die Kopiertaste 📋 drücken.

Die maximal mögliche Kopienzahl ist 1. Für jeden gewünschten Satz die Originale wieder in den R-SPF einlegen.

Original face up Vorderseite des Originals nach oben

Beidseitiges Kopieren beidseitig bedruckter Originale. (2)

1. Die Originalführungen auf die Größe der Originale einstellen und die Originale mit der Vorderseite nach oben in das Originaleinzugsfach legen.

1. Ensure that the 2-sided to 2-sided (2 ▶ 2) copying mode is selected.

2. Press the print (☐) key. The maximum copy quantity is 1. Reinsert the originals into the R-SPF for each set required.

3. Darauf achten, daß der Kopiermodus "Beidseitig auf beidseitig" (2) gewählt wurde.

4. Die Kopiertaste (drücken. Die maximal mögliche Kopienzahl ist 1. Für jeden gewünschten Satz die Originale wieder in den R-SPF einlegen.

Original face up Vorderseite des Originals nach oben

Einseltiges Kopieren beidseitig bedruckter Originale. (2)

1. Die Originalführungen auf die Größe der Originale einstellen und die Originale mit der Vorderseite nach oben in das Originaleinzugsfach legen.

1. Ensure that the 2-sided to 1-sided (2) copying mode is selected.

2. Darauf achten, daß der Kopiermodus "Beidseitig auf einseitig" (2) ▶11 gewählt wurde.

1. Die Anzahl der Kopien über die beiden Kopienanzahl-Tasten (▲, ▲) einstellen.

- Eine fehlerhafte Eingabe mit Hilfe der Rückstelltaste (©) löschen.

1. Die Kopiertaste (6) drücken. Der Kopierer erstellt die angeforderte Anzahl nicht sortierter (1,1..2,2..3,3), einseitig bedruckter Kopien.

MANUAL TWO-SIDED COPYING (Duplex model only) MANUELLES BEIDSEITIGES KOPIEREN (Nur bei Duplexmodell)

Mit diesem Kopierer können manuell beidseitige Kopien erstellt werden.

1. Place side 1 original face down on the original table with the TOP toward the LEFT. Lower the document cover.

2. Seite 1 des Originals mit der Vorderselte nach unten auf die Originalauflage legen. Die OBER-SEITE weist nach LINKS. Die Originalabdeckung schließen.

Hinweis: 60g/m² ist für beidseitiges Kopieren nicht geeignet.

1. Den gewünschten Kopiermodus "Einseitig / beidseitig" (1, 1, 2) wählen. Je nach gewünschter Dokumentation kann zwischen Portrait- (A, A) oder Landschafts-Modus (AA, A) gewählt werden.

1. Remove the side 1 original and place the side 2 original face down on the original table with the TOP toward the LEFT. Lower the document cover.

2. Press the print (💡) key.

3. Die gewünschte Kopienzahl eingeben.

4. Die Kopiertaste (☐) drücken, um Seite 1 zu kopieren.

- Nach Scannen von Seite 1leuchtet die Lampe neben dem gewählten Modus auf. Der Kopierer ist nun bereit zum Scannen von Seite 2.

1. Seite 1 des Originals entfernen und Seite 2 des Originals mit der Vorderseite nach unten auf die Originalauflage legen. Die OBERSEITE weist nach LINKS. Die Originalabdeckung schließen.

2. Die Kopiertaste (♀) drücken.

INDLEDNING INTRODUÇÃO
