BEDIENUNGSANLEITUNG HDB115T ASKO

Installationsanleitung

Montage- und Frasnleitung für integrierte Tur.

Wenn Sie Hidden Helper® wie in der Abbildung ge-zeigt montiert haben, müssen Sie einen Kippschutz an Waschmaschine und Wäschetrockner montieren.
Diesen erhalten Sie bei ihrem Lieferanten, Das Paket enthalt: Papierschablone
6 Schrauben
6 Dübel
2 Kippschutzvorrichtungen

• Reparatur- und Wartungsarbeiten, die die Sicherheit und Funktion beeinflussen, dürfen nur von einem ausgebildeten Fachmann durchgeführt werden.
• Beschädigte Netzkabel dürfen nur von einem ausgebildeten Fachmann ersetzt werden.
• Dieses Produkt darf nicht von Personen (inklusive Kinder) mit physischen, sensorischen oder mentalen Funktionsbehinderungen oder von Personen ohne Erfahrungen und Kenntnisse in der Bedienung verwendet werden, wenn sie nicht vorher von einer verantwortlichen Person oder dem Erziehungsberechtigten in der Anwendung des Produkts unterrichtet wurden.
• Darauf achten, dass Kinder nicht mit diesen Produkt speilen.

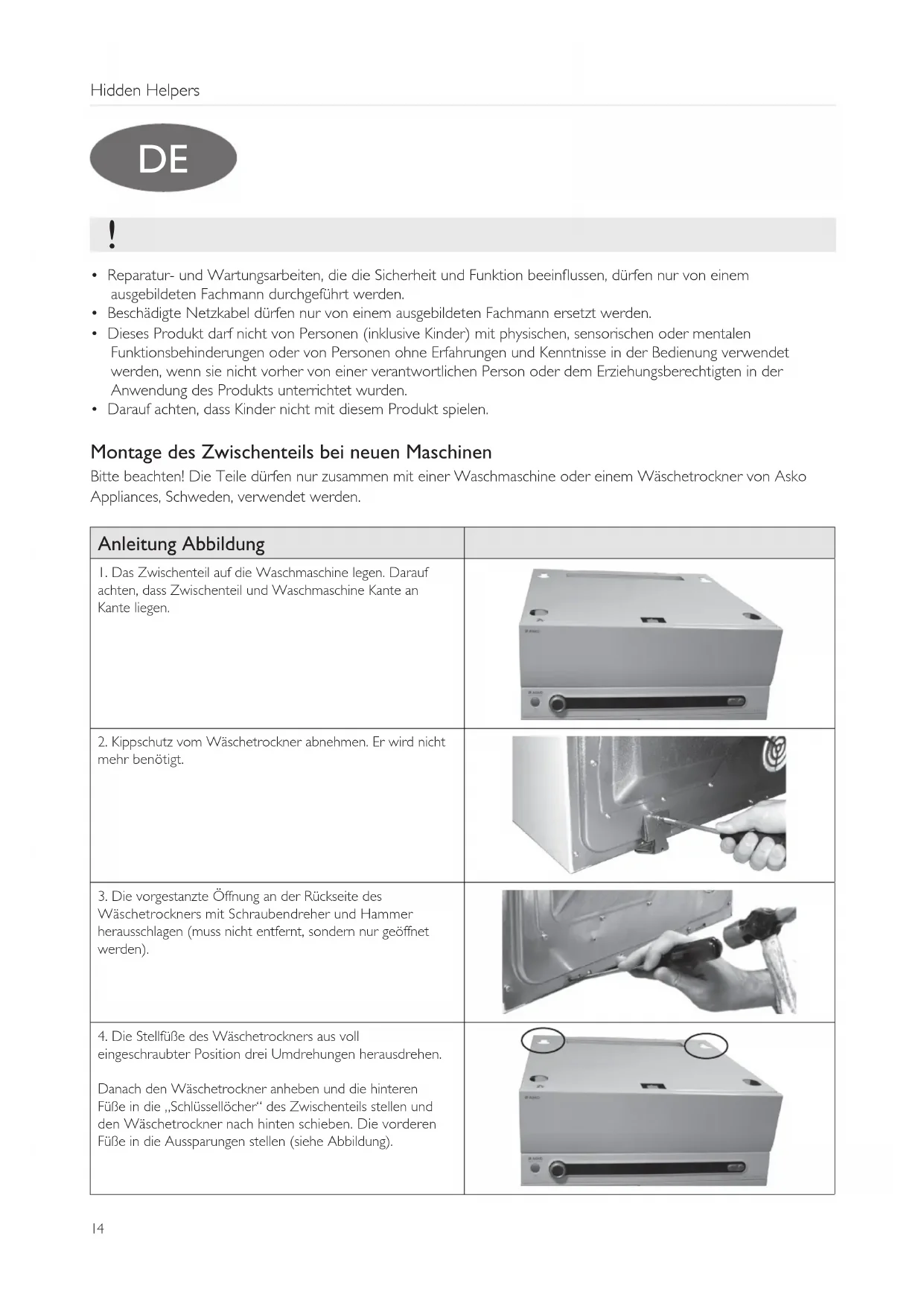

Montage des Zwischenteils bei neuen Maschinen

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Das Zwischendeil auf die Waschmaschine legen. Darauf achten, dass Zwischendeil und Waschmaschine Kante an Kante liegen.
2. Kippschutz vom Wäschetrockner abnehmer. Er wird nicht mehr besoinigt.
3. Die vorgestanzierte Öffnung an der Rückseite des Wäschetrockners mit Schraubendreher und Hammer herausschlagen (muss nicht entfern, sondern nur geöffnet werden).
4. Die Stellüße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen. Danach den Wäschetrockner anheiten und die hinteren Fußbe in die „Schlüssellicher" des Zwischendeils stellen und den Wäschetrockner nach hinten schieben. Die vorderen Fußbe in die Aussparungen stellen (siehe Abbildung).
5. Befestigen Sie beim Wäschetrockner mit Metallfußen den linken und rechten Halter mit den zwei beigelegten Schrauben an die Kippsicherung, die das Umkpippen des Geräts verhindern soll.
6. Die beiden äußeren Schrauben an der Rückseite der Waschmaschine lösen, um den Kippschutz montieren zu konnen.
7.A. Montage bei Wasch-Trockensäule. Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A). Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
7.B. Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine (am Wäschetrockner) befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten! Kontrollieren, dass das Zwischenteil Kante an Kante mit der Waschmaschine und/oder dem Wäschet- rockner liegt, bevor der Kippschutz festgeschraubt wird.

Montage bei vorhandener Wasch-Trockensäule

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Den nicht mehr entwickelten Kippschutz entfemen. Den Wäschetrockner herunterheiten.
2. Das Zwischendeil auf die Waschmaschine legen. Darauf achen, dass Zwischendeil und Waschmaschine Kante an Kante liegen.
3. Die Stellfuße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen. Danach den Wäschetrockner anheiten und die hinteren Füße in die „Schlüssellicher" des Zwischendeils stellen und den Wäschetrockner nach hinten schiben. Die vorderen Füße in die Aussparungen stellen (siehe Abbildung).
4. A. Wasch-Trockensäule Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A). Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
4.B. Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten! Kontrollieren, dass das Zwischendeil Kante an Kante mit der Waschmaschine und/oder dem Wäschet- rockner liegt, bevor der Kippschutz festgeschraubt wird.

Justierung des Bügelbretts

Anleitung Abbildung
1. Auf die Klappe drücken, um diese zu öffnen.
2. Am Handgriff bis zum Anschlag Herausziehen und das Bügelbrett aufklappen.
3. Für die Stabilität ist es wichtig, dass die wichtere Kante des Bügelbretts in verriegelter Position am Wäschetrockner anliegt.
4. Bei Bedarf justieren: Die beiden Kunststoffsparen mit einem Schraubendreher vorsichtig nach außen biegen (eine auf jeder Seite) und das Bügelbrett herausziehen.
5. Die Auszugänge justieren, Hierzu die beiden Schrauben an den Anschlagen lösen (eine auf jeder Seite), A. Kontrollieren, dass die Kunststoffzapfen verriegelt sind, B. Bügelbrett wieder einsetzen.Für das Bügelbrett sind auch Ambügler als Zubehör erhältlich.

Montage des Armbüglers, Art.-Nr. 80 807 10 (Zubehor)

Anleitung Abbildung
1. Die mitgelieferte Befestigung mit den beiden Schrauben auf der rechten oder linken Seite des Bügelbretts montieren.
2. Die beiden Stangen des Armbüglers Herausklappen und in die Befestigung einfahren.
3. Lös den Armbüglers: • Nach oben drücken und hersausziehen. • Den Armbügler unter dem normalen Bügelbrett aufbewahren, wenn er nicht verwendet wird.
