BEDIENUNGSANLEITUNG IAN 58886 CRIVIT

Stand: 20.12.2010 Montage:

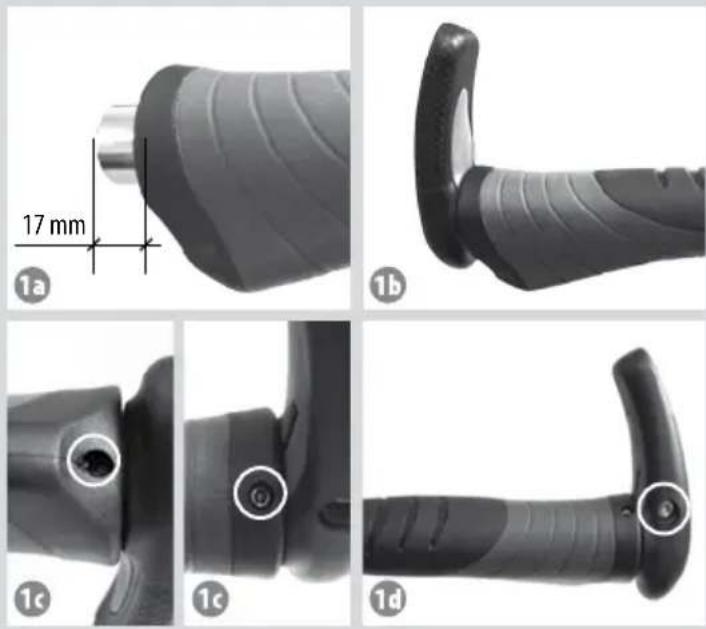

1. a) Die Lenkergriffe soweit aufschieben bis das Lenkerende

ca. 17 mm heraussteht. b) Die Bar Ends aufstecken. Bitte beachten Sie dabei, dass die Klemmschraube nach unten zeigt. c) Beide Klemmschrauben an den Lenkergriffen nur leicht andrehen, so dass die Lenkergriffe noch beweglich sind. d) Klemmschraube am Bar End leicht andrehen, so dass die Bar Ends weiterhin beweglich bleiben. 17 mm Technische Daten: Typ: ergonomische Lenkergriffe mit Bar End Service-Center-Nr.: 63550 - IAN-Nr. 58886 Anzugdrehmomente: Lenkergriffe: 2 Nm Bar Ends: 5-7 Nm Produktionsdatum: 2011 Garantie: 2 Jahre Material: Klemmring: Aluminium Griff: Kunststoff Bitte diese Anleitung aufmerksam lesen Ein optimaler Komfort der ergonomischen Lenkergriffe wird nur durch eine einwandfreie Montage gewährleistet. Die ergonomischen Lenkergriffe mit Bar End sind nur einsetzbar an Lenkern mit einem geraden Montagebereich von mind. 155 mm und einem Durchmesser von 22 mm – nicht zu verwenden an Lenkern mit extra dünner Wandstärke (versch. Modelle aus Aluminium und Carbon). Bitte den Klemmbereich am Lenker vor der Montage gründlich entfetten. Die Lenkergriffe sind nicht für die Verwendung mit Drehgriffschaltungen konzipiert.4 5

2. Ausrichten der Lenkergriffe

Setzen Sie sich in Fahrposition auf das Fahrrad. Die Auflagefläche der Lenkergriffe so drehen, dass Ihre Handballen vollflächig aufliegen. Vermeiden Sie eine übermäßig abgewinkelte Position des Handgelenks und suchen Sie die für Sie bequemste Position der Handgriffe. Verändern Sie nach einigen kurzen Testfahrten den Positionswinkel in kleinen Schritten. Die Grundeinstellung der Lenkergriffe ist waagerecht. Die bequemste Stellung finden Sie durch Ausprobieren heraus.

3. Ausrichten der Bar Ends

Für eine Komfort-Ausrichtung (3a) setzen Sie sich in Fahrposition auf das Fahrrad. Für eine sportliche Ausrichtung (3b) des Bar Ends stellen Sie sich in die Wiegetritt Position. Die Grifffläche der Bar Ends so drehen, dass Ihre Handgelenke gerade und entspannt aufliegen. Vermeiden Sie eine übermäßig abgewinkelte Position des Handge- lenks und suchen Sie die für Sie komfortabelste Position der Bar Ends. Verändern Sie nach einigen kurzen Testfahrten den Positionswinkel in kleinen Schritten. Die bequemste Stellung finden Sie durch Ausprobieren heraus.

4. Endmontage der Lenkergriffe mit Bar End

Nachdem Sie die für Sie und Ihre Bedürfnisse optimale Lenkergriff- position und Bar End-Winkel eingestellt haben, drehen Sie an beiden Lenkergriffen, die zwei Inbusschrauben mit 2 Nm an (1c). Die Klemmschraube des Bar End wird mit 5-7 Nm angedreht (1d).Beachten Sie die untenstehenden Hinweise dieser Anleitung! Wichtig: 5-7 Nm Anzugsmoment (4 mm Innensechskant) – die Bar Ends dürfen sich nicht mehrper Hand verdrehen lassen! 2 Nm Anzugsmoment (2,5 mm Innensechskant) – die Lenkergriffe dürfen sich nicht mehr per Hand verdrehen lassen! Nach der ersten Fahrt alle Klemmschrauben nochmals nachziehen! Hinweis: Die Lenkergriffe bieten durch eine größere Auflagefläche eine optimale Druckverteilung und verhindern Schmerzen. Die Durchblutung wird angeregt und die Hand kann leicht erröten. Falls trotzdem während des Fahrens Schmerzen oder Taubheitsgefühle in den Händen oder Unterarmen auftreten, drehen Sie den Lenker in seiner Neigung oder verändern Sie nach einigen kurzen Testfahrten den Positionswinkel in kleinen Schritten. Überprüfen Sie die Sitzposition, Lenkerhöhe und Rahmengröße – ein Fachhändler berät Sie gerne. Warnhinweis! Vor Fahrtantritt überprüfen Sie bitte, ob die Griffe verdrehfest sitzen. Sollten sie sich trotz des angegebenen Anzugsmoment von (Lenker- griffe 2 Nm, Bar End 5-7 Nm) verdrehen lassen, ist der Lenker nicht für die Griffe geeignet oder im Klemmbereich nicht richtig entfettet worden. In diesem Fall zuerst den Klemmbereich reinigen. Sollte dies nicht ausreichen, müssen Sie einen Lenker mit angerauten Lenkerenden verwenden. In schwierigen Fahrsituationen sowie beim Bergauffahren haben Sie durch die Bar Ends einen festeren Griff und können größere Kräfte auf den Lenker ausüben. Durch Anziehen der Klemmschrauben verhindern Sie ein Bewegen der Bar Ends. Bitte die Klemmschrauben niemals überdrehen. Nach Stürzen müssen die Bar Ends auf Beschädigungen und Verdrehsicherheit überprüft werden. Eventuell bei Beschädigung erneuern. Nach der Montage der Griffe überprüfen Sie, ob Sie die Brems- und Schaltungshebel ohne Verän- derung der Handhaltung erreichbar und alle Funktionen des Fahrrads ohne Einschränkung nutzbar sind. Reinigung & Pflegehinweis! - Reinigung der Griffe mit lauwarmem Seifenwasser. Bitte anschließend gut abspülen. - Nicht mit scharfen Reinigern oder sonstigen Chemikalien in Kontakt bringen. - Nicht ins Wasser tauchen. - Kontrollieren Sie regelmäßig die Verschraubungen der Griffe auf Ihren festen Sitz. Aufbewahrungshinweis! Bitte Produktinformationen aufbewahren! Die Anleitung ist ein fester Bestandteil dieses Produkts und muss bei Weitergabe des Produktes an Dritte mitgegeben werden. Entsorgung: Die Verpackung besteht zu 100% aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Über die Entsorgungsmöglichkeiten der Lenkergriffe und der Bar Ends informie- ren Sie sich bitte bei Ihrer Gemeinde oder Stadtverwaltung.
