BEDIENUNGSANLEITUNG One+ R18RW2 RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

Achtung! Es ist wichtig, dass Sie vor Zusammenbau, Wartung und Benutzung des Produktes die Anweisungen in dieser Anleitung setzen.

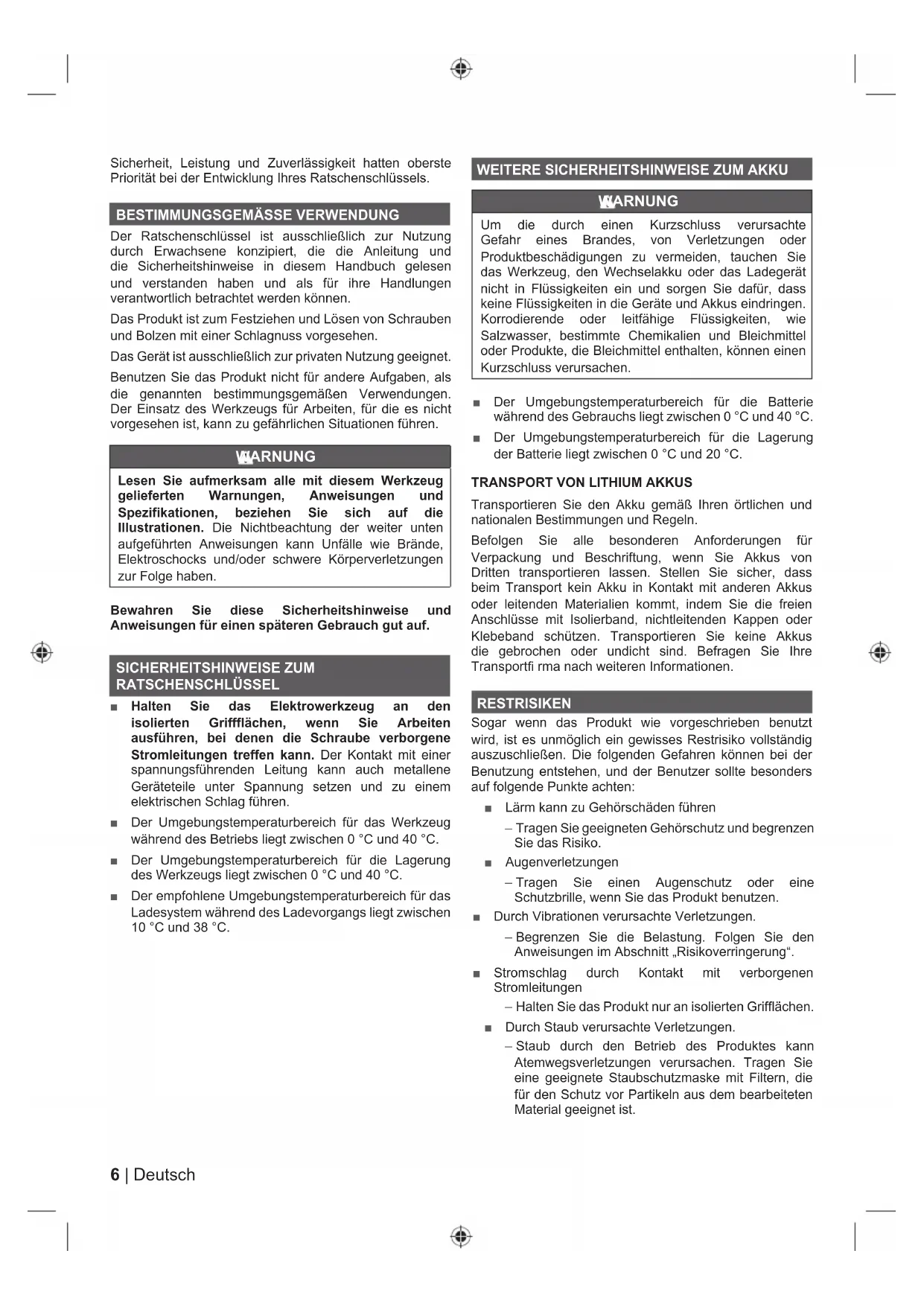

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Ratschenschlüssels.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Ratschenschlüssel ist ausschließlich zur Nutzung durch Erwachsene konzipiert, die die Anleitung und die Sicherheitshinweise in dieser Handbuch gelesen und verstanden haben und als für ihre Handlungen verantwortlich betrachtet werden können.

Das Produkt ist zum Festziehen und Losen von Schrauben und Bolzen mit einer Schlagnuss vorgesehen.

Das Gerät ist ausschließlich zur privaten Nutzung geeignet.

Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen. Der Einsatz des Werkzeugs für Arbeiten, für die es nicht vorgesehen ist, kann zu gefährlichen Situationen führen.

WARNING

Lesen Sie aufmerksam alle mit diesen Werkzeuggelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unter aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körpersverletzungen zur Folge haben.

Bewahren Sie diese Sicherheitshinweise und Anweisungen für einen späteren Gebrauch gut auf.

SICHERHEITSHINWEISE ZUM RATSCHENSCHLUSSEL

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Der Umgebungstemperaturbereich fur das Werkzeug während des Betriebs liegt zwischen 0^ und 40^ .
  Der Umgebungstemperaturbereich fur die Lagerung des Werkzeugs liegt zwischen 0^ und 40^ .
• Der empfohlene Umgebungstemperaturbereich für das Ladesystem während des Ladevorgangs liegt zwischen 10^ und 38^ .

WEITERERE SICHERHEITSHINWEISE ZUM AKKU

WARNING

Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dazu, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

Der Umgebungstemperaturbereich fur die Batterie während des Gebrauchs liegt zwischen 0^ und 40^ .
Der Umgebungstemperaturbereich fur die Lagerung der Batterie liegt zwischen 0^ und 20^ .

TRANSPORT VON LITHIUM AKKUS

Transportieren Sie den Akku gemäß ihren örtlichen und nationalen Bestimmungen und Regeln.

Befolgen Sie alle besonderen Anforderungen für Verpackung und Beschriffung, wenn Sie Akkus von Dritten transportieren setzen. Stellen Sie sicher, dass beim Transport kein Akku in Kontakt mit anderen Akkus oder leitenden Materialien kommt, indem Sie die freiener Anschüsse mit Isolierband, nichtleitenden Kappen oder Klebeband schützen. Transportieren Sie keine Akkus die gebrochen oder undicht sind. Befragen Sie ihre Transportfirma nach weiteren Informationen.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschreiben benutzt wird, ist es unwilling ein gewisses Restrisiko vollständig auszuschlieben. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer soltealanders auf folgende Punkte achten:

Larm kann zu Gehorschaden führen
- Tragen Sie geeigneten Gehorschutz und begrenzen Sie das Risiko.
Augenverletzungen
- Tragen Sie einen Augenschutz oder eine Schutzbrille, wenn Sie das Produkt benutzen.

Durch Vibrationen verursache Verletzungen.
-Begrenzen Sie die Belastung. Folgen Sie den Anweisungen im Abschnitt „Risikoverringerung".
Stromschlag durch Kontakt mit verborgenen Stromleitungen
- Halten Sie das Produkt nur an isolierten Grifflächen.
Durch Staub verursachte Verletzungen.
- Staub durch den Betrieb des Produktes kann Atemwegsverletzungen verursachen. Tragen Sie eine geeignete Staubschutzmaske mit Filtern, die für den Schutz vor Partikeln aus dem bearbeiteten Material geeignet ist.

RISKIOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen konnen bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgeführ und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man Goes davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringn:

• Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Geräts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrome beiträgt.
  Betätigten Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
• Machen Sie regelmäßig Pausen. Beschranken Sie die Beanspruchung pro Tag.

Sollten bei Ihnen eines der zuvor beschriebenen Symptome / Zustände auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie bezüglich der Symptome einen Arzt auf.

WARNING

Verletzungen können durch large Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

1. Vierkant (6.35 mm (1/4"))
2. Drehrrichtungsschalter
3. Rotierender Stellring
4. LED Licht
5. Arretierschalter
6. Variable Drehzahlregelung
7. Handgriff, isolierte Griffll ache
8. Aufbewährung für Einsatz
9. Vierkant-Verlägerungseinsatz (6.35 mm (1/4"))
10. Akku-Aufnahmeschacht

WARTUNG UND PFLEGE

WARNING

Das Produkt darf niemals an das Stromnetz angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, reinigen, Wartungsarbeitenden durchführren, oder wenn das Produkt nicht benutzt wird. Das Trennen des Produkts von der Stromversorgung verhindert einen unbeabsichtigten Start, der zu schweren Verletzungen führen kann.

WARNING

Verwenden Sie zur Wartung ausschließlich original Ersatzteile, Zubehor und Aufsätze des Herstellers. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

• Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.

WARNING

Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostloser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigten, aufweichen oder zerstoren, was zu schweren Verletzungen führen kann.

WARNING

Alle Reparaturen sollen den besseren Sicherheit und Zuverlösigkeit von einem autorisierten Kundendienst durchgefuhrt werden.

SYMBOL

Sicherheitswurmung

V Volt

Leerlaufdrehzahl

^-1 Anzahl Umdrehungen oder Bewegungen pro Minute

Gleichstrom

CE Konformität

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

Heiße Oberfläche! Nicht berühren!

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSANLEITUNG

Hinweis

Teile oder Zubehör getrennt erhältlich

Mit den folgenden Symbolen wird die Bedeutung der verschiedene Risikostufen, die mit dem Produkt einhergehen, dargestellt.

GEFAHR

Bezeichnete eine unmittelbare Gefahrensituuation, die, falls nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

WARNING

Bezeichnet eine mögliche Gefahrensituation, die, falls nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

ACHTUNG

Bezeichnet eine mögliche Gefahrensituuation, die, falls nicht vermieden, zukleineren und mittleren Verletzungen führen kann.

ACHTUNG

(Ohne Warnsymbol) weist auf eine Situation hin, die zu Sachschaden führen kann.

LÄR KÄNNADIN PRODUKT

Se sidan 63.

1. Fyrkantshuvud (6.35 mm (1/4"))
2. Valjare for rotationsriktting
3. Roterande hylsa
4. LED-lampa
5. Lasspak
6. Reglage for variabel hastigkeit
7. Handtag, isolerad greppyta
   8.Utagshallare

8. Fyrkantigt frolängningsuttag (6.35 mm (1/4"))

9. Batteriport

UNDERHALL

WARNING

Der in this informationally genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN62841 gemessen und kann benutzt werden um das Werkzeug mit anderen zu verglichen. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repraesientiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit entsprechenden Zusatzgeräten oder bei schlechter Wartung kann der Schwingungspegel unterscheidlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschellt ist, oder wenn es angeschelt aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit significant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für diese Produkte die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum betragt für Verbraucher 24 Monate und beginnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg Dokumentiert werden. Diese Produkte wurde ausschiedlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. commerciiellen Nutzung besteht ihrer keine Garantie.
2. Es besteht die Mogglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den offen genannten Zeitraum hinaus zu verlangern, indem der Verbraucher die Registriierung auf der Website www.rybitools.eu durchfuhr. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschreiben und in der Produktdokumentation erwähn. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrierten. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrierten, wenn diese Land auf dem Online-Registrierungsformular aufgeführrt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingebehen werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Regelierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gesten als Beleg für die Garantieveränderung.

3. Die Garantiedeckt alle Defekte des Gerats während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschrankt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerat fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgenden:

4. Schaden am Gerat, die auf unkorrekte Wartung zurückzuführen sind
   Geräte, an denen Veränderungen vorgenommen wurden

5. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unlesserlich gemacht, verändert oder entfern't wurde
6. Schaden durch Nichtbeachtung der Bedienungsanleitung
7. nicht-CE-zertifizierte Geräte

Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden

Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden
Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe
normaler VerschleB von Ersatzteilen

unangemesseneutzung,ÜberlastungdesGerats

• Nutzung nicht genehmigter Zubehörteile oder Ersatzteile
• mit dem Gerät gefelte oder separat erworbene Zubehörnteile.
  Dieser Ausschluss beinhaltet, ist aber nicht beschränk auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen

• Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleifsercheinungen unterworfen sind, einschließlich aber nicht beschränkt auf : Service- und Wartungssätze, Kohlebürsten, Lager, Spannftert, SDS-Bohreraufnahme /Bit-Adapter, Netzkel, Zusatzhandgriff, Transportkoffer, Schleiteller, Staubbeutel, Staubabsaurohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

• Zum Service muss das Gerät zu einer von RYOBI autorisierten 4. Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführten. In einigen Ländern sendet Ihr RYOBI-Ähänger vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation soll das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es soll mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers verstehen sein.

• Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich während eine Garantieveränderung noch der Beginn eines neuen Garantiezeitrains. Die ausgelauchten Ersatzteile oder Werkzeuge gohen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
• Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, 6. Norwegen, Liechtenstein, der Turkei und Russland.itte wenden Sie sich außerhalb dieser Gebiete an ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.rybitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in ihrer Höhe zu finden.

CONDICIONES DE APLICACION DE LA GARANTIA DE RYOB

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

DE KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklaren wir, dass die Produkte

Ratschenschluss, 1/4

Marke: RYOBI

Modellnummer: R18RW2

Seriennummembreich: 47533301000001 - 47533301999999

den folgenden europäischen Richtlinien und harmonisierten Nomen entspricht

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-2:2014

RoHS Dokumentation ist gemäß EN IEC 63000:2018 zusammengestellt

Todd Chipner

Sr. Director, Qualität CPT und Regulierung und Sicherheit in Asien

Winnenden, Jun. 12, 2020

Autorisiert die technische Datei zu erstellen:

Winnenden, Jun. 12, 2020

Autorizzato para elaborar la ficha的技术ica:

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Modellnummer: R18RW2

Serienummerseries: 47533301000001 - 47533301999999

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

JIIOO,OTBETCTBEHHOE 3a NOIROTOBkyTexHnueckoJOKyMeHTaUM:

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Autorizat sá completeness fişa tehnica:

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Pilvarots sastadit tehnisko failu:

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Jgaliotas sudaryi techninj faila:

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Ovlasten da sastavi tehnicku datoteku:

Winnenden, Jun. 12, 2020

YnbHOMOHO Nue 3a cbctabHe Ha Texnueckna aai:

Alexander Krug, Иль�tenenДуpeктОp

Techtronic Industries GmbH

Winnenden, Jun. 12, 2020

Pooblascena oseba za sestavo tehniche dokumentacije:

Winnenden, Jun. 12, 2020

D03Bn Ha cKnaDaHHaTexHicHoro paJaHa:

Winnenden, Jun. 12, 2020

Winnenden, Jun. 12, 2020

Eouoiobotnevo atoo yiaovtaen Teyikou apxieiou:
