BEDIENUNGSANLEITUNG RPS100 RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

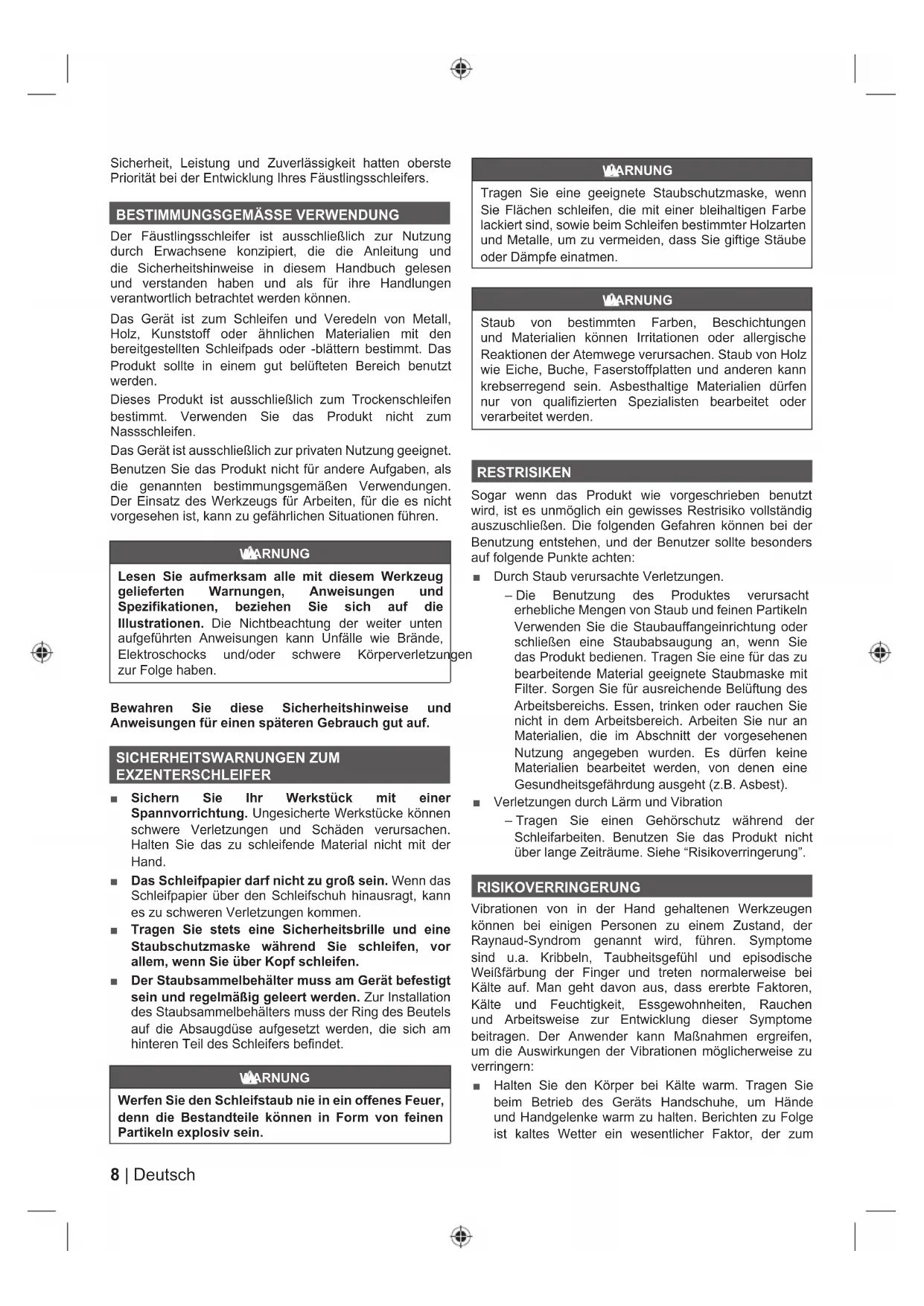

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Faustlingsschleifers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Fäustlingsschleifer ist ausschließlich zur Nutzung durch Erwachsene konzipiert, die die Anleitung und die Sicherheitshinweise in thisem Handbuch gelesen und verstanden haben und als für ihre Handlungen verantwortlich betrachtet werden können.

Das Gerät ist zum Schleifen und Veredeln von Metall, Holz, Kunststoff oder ähnlichen Materialien mit den bereitgestellungen Schleifpads oder -blättern bestimmt. Das Produkt soll in einem gut belufteten Bereich benutzt werden.

Dieses Produkt ist ausschließlich zum Trockenschleifen bestimmt. Verwenden Sie das Produkt nicht zum Nassschleifen.

Das Gerät ist ausschließlich zur privaten Nutzung geeignet. Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen. Der Einsatz des Werkzeugs für Arbeiten, für die es nicht vorgesehen ist, kann zu gefährlichen Situationen führen.

WARNING

Lesen Sie aufmerksam alle mit thisem Werkzeuggelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unter aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzur zur Folge haben.

Bewahren Sie diese Sicherheitschinweise und Anweisungen für einen späteren Gebrauch gut auf.

SICHERHEITSWARNINGEN ZUM EXZENTERSCHLEIFER

Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Ungesicherte Werkstücke konnen schwere Verletzungen und Schäden verursachen. Halten Sie das zu schleifende Material nicht mit der Hand.
Das Schleifpapierarf nicht zu groBsein. Wenn das Schleifpapier uber den Schleifschuh hinausragt, kann es zu schweren Verletzungenkommen.
Tragen Sie stets eine Sicherheitsbrille und eine Staubschutzmaske während Sie schleifen, vor allem, wenn Sie über Kopf schleifen.
Der Staubsammelbehälter muss am Gerät befestigt sein und regelmäßige geleert werden. Zur Installation des Staubsammelbehäters muss der Ring des Beutels auf die Absaugdüse aufgesetzt werden, die sich am hinteren Teil des Schleifers befindet.

WARNING

Werfen Sie den Schleifstaub nie in ein offenes Feuer,\ denn die Bestandteile konnen in Form von feinen Partikeln explosiv sein.

WARNING

Tragen Sie eine geeignete Staubschutzmaske, wenn Sie Flächen schleifen, die mit einer bleihaltigen Farbe lackiert sind, sowie beim Schleifen bestimmer Holzarten und Metalle, um zu vermeiden, dass Sie giftige Stäube oder Dämpfe einatmen.

WARNING

Staub von bestimmten Farben, Beschichtungen und Materialien konnen Irritationen oder allergische Reaktionen der Atemwege verursachen. Staub von Holz wie Eiche, Buche, Faserstoffplatten und anderen kann krebserregend sein. Asbesthaltige Materialien dürfen nur von qualifizierten Spezialisten bearbeitet oder verarbeitet werden.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschreiben benutzt wird, ist es unwilling ein gewisses Restrisiko vollständig auszuschlieben. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer soltealanders auf folgende Punkte achten:

Durch Staub verursachte Verletzungen.

Die Benutzung des Produktes verursacht erhebliche Mengen von Staub und feinen Partikeln Verwenden Sie die Staubaufngeinrichtung oder schreiben eine Staubabsaugung an, wenn Sie das Produkt bedieren. Tragen Sie eine für das zu bearerbeitende Material geeignete Staubmaske mit Filter. Sorgen Sie für ausreichende Belüfung des Arbeitsbereichs. Essen, trinken oder rauchen Sie nicht in dem Arbeitsbereich. Arbeiten Sie nur an Materialien, die im Abschnitt der vorgesehenen Nutzung angegeben wurden. Es dürfen keine Materialien beareritet werden, von denen eine Gesundheitsgeführung ausgeht (z.B. Asbest).

Verletzungen durch Larm und Vibration

• Tragen Sie einen Gehorschutz während der Schleifarbeiten. Benutzen Sie das Produkt nicht über lange Zeitraume. Siehe "Risikoverringerung".

RISKIOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen konnen bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgeführ und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man Goes davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringn:

Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Gerats Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum

Raynaud Syndrom beiträgt.

• Betätigten Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
• Machen Sie regelmäßig Pausen. Beschreiben Sie die Beanspruchung pro Tag.

Sollten bei Ihnen eines der zuvor beschriebenen Symptome / Zustände aufreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie bezüglich der Symptome einen Arzt auf.

WARNING

Verletzungen können durch large Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

1. Ausschalter
2. Einschalter
3. Abdeckung
4. Fingerpads
5. Verriegelung
6. Staubsammelbehälter
7. Schleifplatte mit Klettverschluß
8. Haftendes Schleifpapier Fingerpad
9. Haftendes Schleifpapier für Deltaschleifplatte
10. Isolierte Griffläche

WAHL DES SCHLEIFPAPIERS

Die Wahl der Höhe, des Korns und des Typs des Schleifpapiers ist sehr wichtig, um ein qualitatv hochwertiges Schleifergebnis zu erzielen. Für das Rohschleifen empfehlen wir ihren die Verwendung von synthetischen Schleifpapieren, wie z. B. Aluminiumoxid oder Siliziumkarbid. Natürliche Schleifpapiere, wie Silex oder Granat, sind zu weich für ein effiziente Schleifen oder Rohschleifen.

Im Allgemeinen kann mit einem groben Korn das gröbste Material entfernt werden, während ein feines Korn einen Feinschliff erhögt. Die Größe des zu verwendenden Korns richtet sich nach dem Zustand der zu schleifenden Flüche. Bei einer rauen Flüche schleifen Sie zunachst mit einem grobkörnigen Papier, bis die Flüche einheitlich ist. Anschließend konnen Sie ein Papier mit mittlerem Korn verwenden, um die vom grobkörnigen Papier hinterlassen Kratzer zu entfernen und zuletzt ein feinkörniges Papier zum Polieren der Flüche. Schleifen Sie mit allen Korngrößen so lange, bis die Flüche einheitlich ist.

WARNING

Verwenden Sie den Schleifer nicht ohne Schleifpapier, um den Schleifschuh nicht zu beschädigen.

Empfohlene Papier/Pad Verwendung

Schleifpapier Kornung 80 Grobes Schleifen

Schleifpapier Kornung 120 Leichtes Schleifen

Schleifpapier Kornung 150 Leichtes Schleifen

WARTUNG UND PFLEGE

WARNING

Das Produkt darf niemals an das Stromnetz angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehen, reinigen, Wartungsarbeitenden durchführren, oder wenn das Produkt nicht benutzt wird. Das Trennen des Produkts von der Stromversorgung verhindert einen unbeabsichtigten Start, der zu schweren Verletzungen führen kann.

WARNING

Verwenden Sie zur Wartung ausschließlich original Ersatzeile, Zubehor und Aufsätze des Herstellers. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

WARNING

Lassen Sie niemals Bremsflüssigkeiten, Benzine Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstären, was zu schweren Verletzungen führen kann.

• Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.
  Tragen Sie beim Arbeiten mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenchutz. Tragen Sie außer dem bei staubigen Arbeitsbedingungen eine Atemschutzmaske.
  Falls das Stromkabel beschädigt sein sollte, muss es durch ein vom Hersteller oder seinem Kundendienst erhältliches spezielles Kabel bzw. Baugruppe ausgetauscht werden.
• Alle Reparaturen sollen den zuersten Sicherheit und Zuverlssigkeit von einem autorisierten Kundendienst durchgefuhrt werden.

WARNING

Elektrische Geräte, die zur Bearbeitung von Glasfasernaterial, Gipsplatten und Verkleidungsplatten verwendet werden, werden schneller abgenutzt und versagen möglichweise vorzeitig, weil die Späne und Schleifstaub dieser Materialien sehr abrasiv für Lager, Bürsten, Kollektoren usw. sind. Wir empfehlen nicht das Produkt für länger Zeit mit diesen Materialien zu benutzen. Wir empfehlen nicht das Produkt für länger Zeit mit diesen Materialien zu benutzen.

WARNING

Benutzen Sie keine Druckluft, um Staub von dem Produkt zu entfernen. Diese Vorgehensweise ist gefährlich und kann Schmutz und Späne wegblasen und die Augen einer Person verletzen.

Olen

Alle Lagerelemente in dem Produkt sind mit genug qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer des Produktes unter normalen Betriebsbedingungen geöhlt. Es ist davon keine zusätzliche Schmierung erforderlich.

REINIGUNG DER SCHLEIFPAPIERE

Die mit ihrer Schleifmaschine gelieferten Schleifpapiere sind wiederverwendbar. Sie müssen davon regelmäßiger gereinigt werden, um den Staub und die Partikel zu entfernen, die sich bei den verschiedenen Schleifoperationen auf der Fläche ansmeln können.

Reiben Sie die Schleifpapiere zur Reinigung mit einem kompakten Kautschukblock ab. Sie konnen auch die saubere Gummisohle eines Schuhs verwenden.

UMWELTSCHUTZ

Recycleln Sie die Rohstoffe, anstatt sie im Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

^-1 Anzahl Umdrehungen oder Bewegungen pro Minute

Schwingkreisdurchmesser

CE-Konformität

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Elektrowerkzeug der Schutzklasse II

Gehorschutz tragen

Augenschutz tragen

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSANLEITUNG

An das Stromnetz anschließen.

Von dem Stromnetz trennen.

Teile oder Zubehör getrennt erhältlich

Sperren

Öffnen

Hinweis

Aus

Ein

Ohne Kraft

Mit Kraft

Mit den folgenden Symbolen wird die Bedeutung der verschiedene Risikostufen, die mit dem Produkt einhergeben, dargestellt.

GEFAHR

Bezeichnete eine unmittelbare GefahrensITUation, die, falls nicht vermieden, zum Tod oder schweren Verletzungen führen kann.

WARNING

Bezeichnet eine mögliche GefahrensITUation, die, falls nicht vermieden, zum Tod oder schweren Verletzungen führen kann.

ACHTUNG

Bezeichnet eine mögliche Gefahrensituuation, die, falls nicht vermieden, zukleineren undmittleren Verletzungen führen kann.

ACHTUNG

(Ohne Warnsymbol) Weist auf eine Situation hin, die zu Sachschaden führen kann.

SCHUURPAPIER REINIGEN

LÄR KÄNNADIN PRODUKT

Se sidan 95.

Der in thisem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN62841 gemessen und kann benutz werden um das Werkzeug mit anderen zu verteilenden. Er kann benutz werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel representiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutz werden. Mit entsprechenden Zusammengegenheiten oder bei schlechter Wartung kann der Schwingungspegel unterschied sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschellt ist, oder wenn es angeschellt aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gitt für diese Produkte Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnnt mit dem Datum des Kaufs. Diese Datum muss durch eine Rechnung oder einen anderen Kaufbeleg Dokumentiert werden. Diese Produkte wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw.COMMMERZIIEN NUTzung besteht ihrer keine Garantie.
2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den offen genannten Zeitraum hinaus zu verlangern, indem der Verbraucher die Registrierung auf der Website www.rybitools.eu durchfuhrt. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwartet. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrieren, wenn diese Land auf dem Online-Registrierungsfomular aufgeführnt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingebehen werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.
3. Die Garantiedeckt alle Defekte des Gerats während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränk't sich auf Reparatur und/oder Ansatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerat fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleiung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgenden:
4. Schaden am Gerat, die auf unkorrekte Wartung zurückzuführen sind
   Geräte, an denen Veränderungen vorgenommen wurden
5. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unlesserlich gemacht, verändert oder entfern wurde
6. Schaden durch Nichtbeachtung der Bedienungsanleitung
7. nicht-CE-zertifizierte Geräte
   Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techronic Industries Reparaturversuche vorgenommen wurden
   Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden
8. Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremstoffe
   normaler VerschleB von Ersatzteilen
9. unangemessene Nutzung, Überlastung des Geräts
10. Nutzung nicht genehmigter Zubehörteile oder Ersatzteile
    mit dem Gerat gelieferte oder separat erworbene Zubehörteile.
    Dieser Ausschluss beinhaltet, ist aber nicht beschränkt auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen
11. Komponenten (Ersatzteile und Zubehörnteile), die natürlichen und normalen Verschleibersscheinungen unterworfen sind, einschließlich aber nicht beschrankt auf: Service-und Wartungssätze, Kohlebursten, Lager, Spannfutter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusammenhang griff, Transportkoffer, Schleifeller, Staubbeutel, Staubabsaurohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschaubern usw.
12. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführrt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation solte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es solte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.
13. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich weiter eine Garantieveränderung noch der Beginn eines neuen Garantiezeitauros. Die ausgetauchten Ersatzteile oder Werkzeuge gohen in unser Eigenum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
14. Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, derTürkei und Russland.itte wenden Si es außerhalb dieser Gebiete an ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.rybitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in ihrer Höhe zu finden.

CONDICIONES DE APLICACION DE LA GARANTIA DE RYOBI

KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklaren wir, dass das Produkt

Fäustlingsschleifer

Marke: RYOBI

Modellnummer: RPS80 / RPS100

Seriennummembreich:

RPS80:46222302000001-46222302999999

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht 2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

EN 62841-1:2015, EN 62841-2-4:2014

RoHS Dokumentation ist gemäß EN 50581:2012 zusammengestellt

C

Todd Chipner

Sr. Director, Vorschriften und Sicherheit

Autorisiert die technische Daten zu erstellen:

Alexander Krug, Geschäftsführer

Techtronic Industries GmbH

DE RYOBI ist ein Markenzeichen von Ryobi Limited und wird in Lizenz verwendet.
