BTTC100BK - Empfänger NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Bluetooth-Empfänger (Sender-Empfänger)
Marke	Nedis
Modell	BTTC100BK
Stromversorgung	5 VDC / 1 A
Batterietyp	Wiederaufladbarer Lithium-Polymer-Akku
Betriebsdauer	Bis zu 6 Stunden
Standby-Zeit	Bis zu 220 Stunden
Ladezeit	Etwa 2 Stunden
Bluetooth-Version	5.1
Reichweite (drahtlos)	Bis zu 10 Meter
Unterstützte Bluetooth-Profile	A2DP, HFP, HSP
Audio-Codec	SBC
Anschlüsse	AUX-Eingang/-Ausgang 3,5 mm, Micro-USB (Ladung)
Mitgelieferte Kabel	Audiokabel 3,5 mm auf 3,5 mm, Adapter 3,5 mm Buchse auf 2x RCA, USB-Ladekabel
Hauptfunktionen	Empfängermodus, Sendermodus, Wiedergabe/Pause-Steuerung
LED-Anzeigen	Bluetooth-Anzeige, Ladeanzeige
Ungefähre Abmessungen	70 x 70 x 20 mm
Ungefähres Gewicht	50 g
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Mittel verwenden.
Sicherheit	Nicht Wasser aussetzen, Batterie nicht öffnen, extreme Temperaturen vermeiden.
Ursprungsland	China
Konformität	CE (RED 2014/53/EU)

Häufig gestellte Fragen - BTTC100BK NEDIS

Wie verwende ich den BTTC100BK im Empfängermodus?

Stellen Sie den Modusschalter auf RX. Schließen Sie ein 3,5-mm-Audiokabel (im Lieferumfang) vom AUX-Ausgang des Empfängers an Ihr Audiogerät (Lautsprecher, Kopfhörer) an. Schalten Sie den Empfänger ein, aktivieren Sie dann Bluetooth auf Ihrer Quelle (Smartphone, Tablet) und wählen Sie 'BTTC100BK' in der Liste. Die LED blinkt, wenn die Kopplung erfolgreich war.

Wie koppele ich den Bluetooth-Empfänger mit meinem Smartphone?

Schalten Sie den Empfänger in den Modus RX und schalten Sie ihn ein. Aktivieren Sie auf Ihrem Smartphone Bluetooth und suchen Sie nach Geräten. Wählen Sie 'BTTC100BK' in der Liste. Wenn ein PIN-Code verlangt wird, versuchen Sie '0000' oder '1234'. Die LED des Empfängers blinkt zur Bestätigung der Verbindung.

Wie groß ist die Reichweite des Bluetooth-Signals?

Die drahtlose Reichweite kann im Freien bis zu 10 Meter betragen. Hindernisse (Wände, Möbel) können diese Reichweite verringern.

Wie lade ich den Akku des BTTC100BK?

Schließen Sie das USB-Ladekabel (im Lieferumfang) an den Micro-USB-Anschluss des Empfängers an. Stecken Sie das andere Ende in ein USB-Netzteil 5V/1A (nicht im Lieferumfang) und dann in eine Steckdose. Die Lade-LED leuchtet und erlischt, wenn der Akku vollständig geladen ist (ca. 2 Stunden).

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob der Akku geladen ist. Schließen Sie das Ladekabel an und stellen Sie sicher, dass das USB-Netzteil funktioniert. Wenn die LED immer noch nicht leuchtet, ist das Produkt möglicherweise defekt. Kontaktieren Sie den Nedis-Kundendienst.

Kann ich das Produkt während des Ladens verwenden?

Ja, Sie können den Bluetooth-Empfänger verwenden, während er am Ladegerät angeschlossen ist. Die Ladezeit kann sich jedoch geringfügig verlängern.

Das Produkt verbindet sich nicht, was tun?

Stellen Sie sicher, dass der Empfänger im Modus RX ist und Bluetooth auf Ihrer Quelle aktiviert ist. Setzen Sie die Kopplung zurück, indem Sie den Empfänger aus- und wieder einschalten. Entfernen Sie das Gerät aus der Bluetooth-Liste Ihrer Quelle und beginnen Sie den Vorgang erneut.

Wie lange hält der Akku?

Die Betriebsdauer bei kontinuierlicher Nutzung beträgt etwa 6 Stunden. Im Standby kann sie bis zu 220 Stunden betragen. Die tatsächliche Betriebsdauer hängt von der Lautstärke und den Nutzungsbedingungen ab.

Wie wechsle ich in den Sendermodus?

Stellen Sie den Modusschalter auf TX. Schließen Sie eine Audioquelle (Fernseher, MP3-Player) über das 3,5-mm-Kabel an den AUX-Eingang an. Schalten Sie den Empfänger ein und koppeln Sie ihn mit einem Bluetooth-Kopfhörer oder -Lautsprecher. Die LED blinkt, wenn die Verbindung hergestellt ist.

Was tun, wenn der Ton ruckelt oder die Qualität schlecht ist?

Überprüfen Sie, dass die Entfernung zwischen Empfänger und Quelle 10 Meter nicht überschreitet und keine größeren Hindernisse vorhanden sind. Halten Sie andere drahtlose Geräte (WLAN, Mikrowelle) fern, die Störungen verursachen können. Stellen Sie sicher, dass der Akku ausreichend geladen ist.

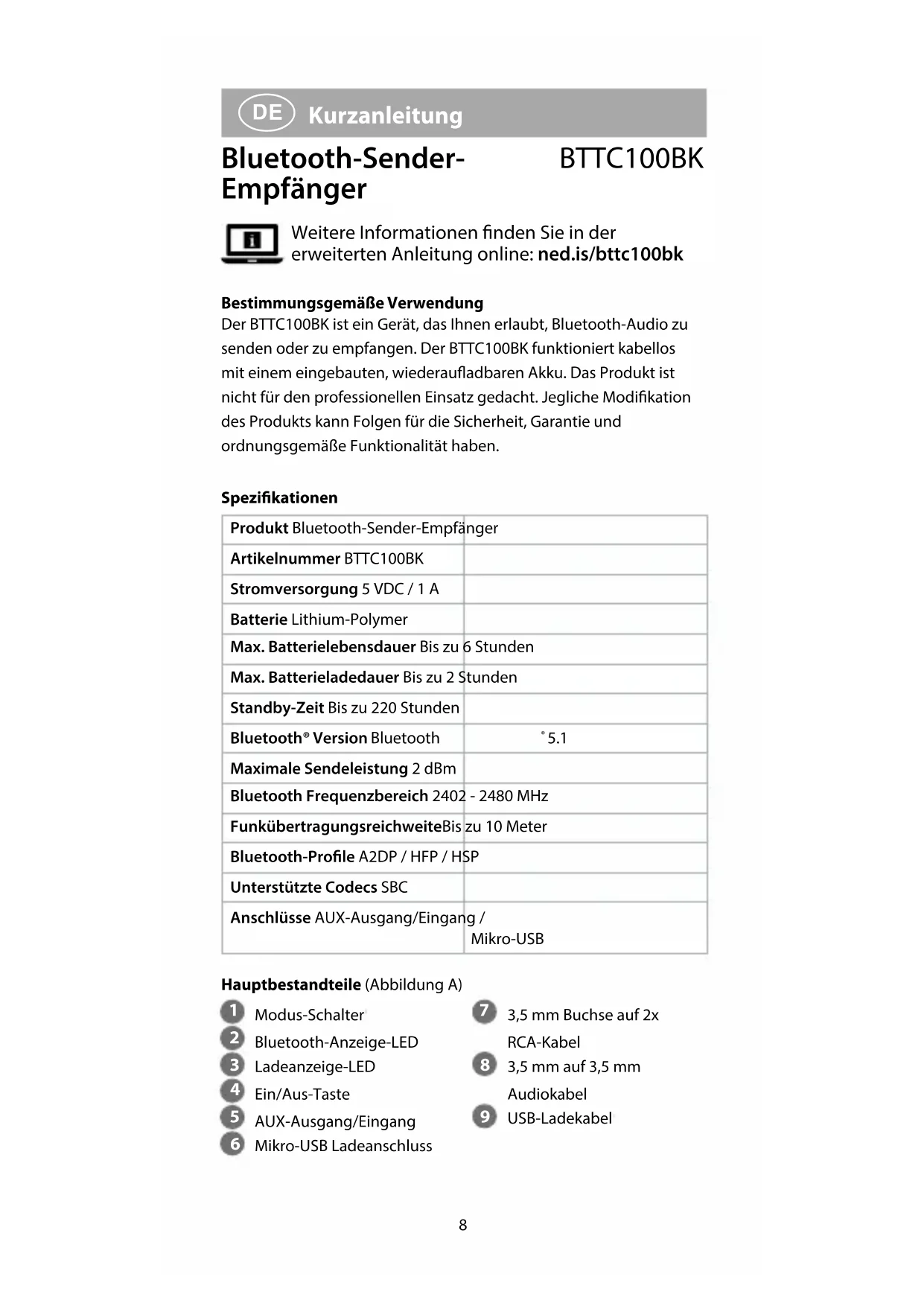

BEDIENUNGSANLEITUNG BTTC100BK NEDIS

Bluetooth-Sender-Empfänger

BTTC100BK

Weitere Informationen finden Sie in der erweiterten Anleitung online:ned.is/bttc100bk

Bestimmungsgemäß Verwendung

Der BTTC100BK ist ein Gerät, das Ihnen erlaubt, Bluetooth-Audio zu senden oder zu empfangen. Der BTTC100BK Funktioniert kabellos mit einem eingebauten, wiederaufladbaren Akku. Das Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.

Spezifikationen

Produkt Bluetooth-Sender-Empfänger
Artikelnummer BTTC100BK
Stromversorgung 5 VDC / 1 A
Batterie Lithium-Polymer
Max. Batterielebensdauer Bis zu 6 Stunden
Max. Batterieladedauer Bis zu 2 Stunden
Standby-Zeit Bis zu 220 Stunden
Bluetooth® Version Bluetooth	°5.1
Maximale Sendeleistung 2 dBm
Bluetooth Frequenzbereich 2402 - 2480 MHz
FunkübertragungsreichweiteBis zu 10 Meter
Bluetooth-Profile A2DP / HFP / HSP
Unterstützte Codec SBC
Anschlüsse AUX-Ausgang/Eingang / Mikro-USB

Hauptbestandteile (Abbildung A)

Modus-Schalter

7 3,5 mm Buchse auf 2x

2 Bluetooth-Anzeige-LED

RCA-Kabel

3 Ladeanzeige-LED

8 3,5 mm auf 3,5 mm

4 Ein/Aus-Taste

Audiokabel

5 AUX-Ausgang/Eingang

9 USB-Ladekabel

6 Mikro-USB Ladeanschluss

Sicherheitschinweise

VARNUNG

• Vergewissem Sie sich, dass Sie die Anweisungen in this dem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installmenten oder verwenden. Heben Sie diesen Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in dieser Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Batterien oder Akkus)durfen nicht zerlegt, geöffnet oder zerstört werden.
• Setzen Sie Akkus oder Batterien keiner Hitze oder Feuer aus. Vermeiden Sie die Lagerung in direktem Sonnenlicht.
• Bewahren Sie die Original-Produktliteratur zum späteren Nachschlagen auf.
• Lassen Sie eine Batterie bei Nichtgebrauch nicht über einen längeren Zeitraum laden.
• Nach längerer Lagerung des Produkts konnen mehrere Lade- und Entladezyklen der Zellen oder Batterien notwendig sein, um die maximale Leistung zu erreichen.
• Batterien enthalten explosive Gase. Vermeiden Sie einen Kontakt mit Flammen und Funken. Sorgen Sie während des Ladevorgangs für eine ausreichende Belüftung.
• Einige kabellose Geräte können implantierbare medizinische Geräte und andere medizinische Geräte wie Herzschrittmacher, Cochlea-Implantate und Hörgeräte stären. Wenden Sie sich für weitere Informationen an den Hersteller Ihres medizinischen Geräts.
• Verwenden Sie das Produkt nicht an Orten, an denen die Verwendung von drahtlosen Geräten aufgrund möglicher Interferenzen mit anderen elektronischen Geräten verboten ist, da dies zu Sicherheitsrisiken führen kann.
• Lesen Sie die Anleitung vor der Verwendung sorgfältig durch.
  Heben Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.

Laden des Produkts

1. Verbinden Sie A 9 mit A6
2. Stecken Sie das andere Ende von A 9 in einen 5V/1A USB-Adapter (nicht mitgeliefert).
3. Stecken Sie den USB-Adapter in eine Steckdose.

A3 leuchtet auf, um anzuzeigen, dass das Produkt geladen wird.

A ③ schaltet sich aus, wenn der Akku vollständig geladen ist.

Ein-/Ausschalten des Produkts

1. Halten Sie A 4)... 3 Sekunden lang gedrückt, um das Produkt ein- oder auszuschalten.

Das Produkt schaltet sich automatisch aus, wenn es innerhalb von 5 Minuten nicht gekoppelt wird.

Empfängermodus (Abbildung B)

1. Stellen Sie den Modus-Schalter A ① auf RX.
2. Stecken Sie das 3,5 mm auf 3,5 mm Audiokabel A ⑧ in den AUX-Eingang/Ausgang xA ⑤.
3. Stecken Sie das andere Ende von A 8 in das Audiogerät. Sie können auch ein Audiogerät mit dem 3,5 mm Buchse auf 2x RCA-Kabel A 7 anschließen.
4. Schalten Sie das Produkt ein.

A(2) blinkt Schnell.

1. Aktivieren Sie Bluetooth an dem Gerät, mit dem Sie das Produkt koppeln möchten.
2. Wahlen Sie „BTTC100BK" aus der Liste der verfügbaren Bluetooth-Geräte auf Ihr Gemär.

A ② blinkt langsam, um anzuzeigen, dass die Kopplung erfolgreich war.

1. Drücken Sie A 4, um Musik wiederzugegeben oder die Wiedergabe zu pausieren.

Sendermodus (Abbildung C)

1. Stellen Sie A ① auf TX.
2. SchlieBen Sie A 8 an A 5 an.
3. Stecken Sie das andere Ende von A 8 in ihre Audioquelle. Sie können auch ein Audiogerät mit dem 3,5 mm Buchse auf 2x RCA-Kabel A 7 anschließen.
4. Schalten Sie das Produkt ein.

A2 blinkt Schnell.
5. Halten Sie Ihr Bluetooth-Audiogerät in Reichweite und halten Sie es eingeschaltet.

Die Kopplungszeit variiert je nach verwendetem Gerät.
A5 blinkt langsam, um anzuzeigen, dass die Kopplung erfolgreich war.

Konformitätserklarung

Wir, Nedis B.V., erklaren als Hersteller, dass das Produkt BTTC100BK unserer Marke Nedis, produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklarung (und das

Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur

Verfugung unter:

webshop.nedis.de/BTTC100BK#support

Weiterfuhrende Informationen zur Compliance erhalten Sie über den Kundenservice:

Web: www.nedis.com

E-Mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Niederlande
