BEDIENUNGSANLEITUNG HG03601 FLORABEST

IAN 352937_2007 SEITENMARKISE Montage-, Bedienungs- und Sicherheitshinweise

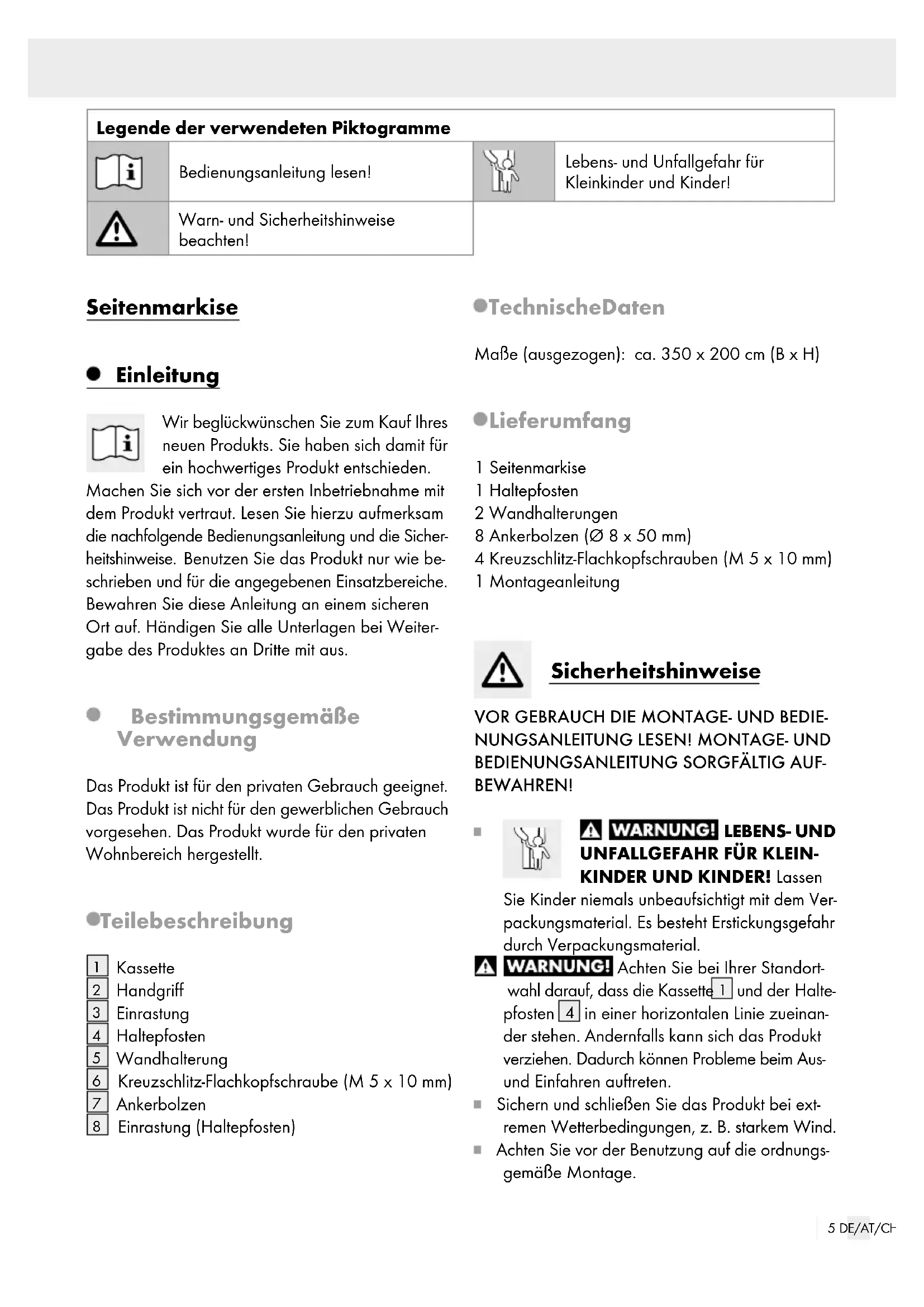

85 DE/AT/CH Legende der verwendeten Piktogramme Bedienungsanleitung lesen! Lebens- und Unfallgefahr für Kleinkinder und Kinder! Warn- und Sicherheitshinweise beachten! Seitenmarkise Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicher- heitshinweise. Benutzen Sie das Produkt nur wie be- schrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weiter- gabe des Produktes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Produkt ist für den privaten Gebrauch geeignet. Das Produkt ist nicht für den gewerblichen Gebrauch vorgesehen. Das Produkt wurde für den privaten Wohnbereich hergestellt. Teilebeschreibung

Kreuzschlitz-Flachkopfschraube (M 5 x 10 mm)

Einrastung (Haltepfosten) Technische Daten Maße (ausgezogen): ca. 350 x 200 cm (B x H) Lieferumfang 1 Seitenmarkise 1 Haltepfosten 2 Wandhalterungen 8 Ankerbolzen (Ø 8 x 50 mm) 4 Kreuzschlitz-Flachkopfschrauben (M 5 x 10 mm) 1 Montageanleitung Sicherheitshinweise

VOR GEBRAUCH DIE MONTAGE- UND BEDIE-

NUNGSANLEITUNG LESEN! MONTAGE- UND

BEDIENUNGSANLEITUNG SORGFÄLTIG AUF-

KINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Ver- packungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Achten Sie bei Ihrer Standort- wahl darauf, dass die Kassette

und der Halte- pfosten

in einer horizontalen Linie zueinan- der stehen. Andernfalls kann sich das Produkt verziehen. Dadurch können Probleme beim Aus- und Einfahren auftreten. Sichern und schließen Sie das Produkt bei ext- remen Wetterbedingungen, z. B. starkem Wind. Achten Sie vor der Benutzung auf die ordnungs- gemäße Montage.6 DE/AT/CH Stellen Sie das Produkt auf einem ebenen, festen Untergrund auf. Das Produkt ist kein Spielzeug und darf nur unt

Aufsicht von Erwachsenen verwendet werden. Überprüfen Sie das Produkt vor jeder Verwen- dung auf Beschädigung oder Verschleiß. Verwenden Sie das Produkt nicht in der Nähe einer offenen Flamme. Wir empfehlen, dass zwei Personen das Produkt zusammenbauen, um Verletzungen oder Schä- den am Produkt zu vermeiden. Lassen Sie den Handgriff

nicht los, nachdem Sie ihn vom Haltepfosten

gelöst haben. Lassen Sie erst los, wenn die Markise fest in der Kassette

fixiert ist. Wird der Handgriff

unachtsam gelöst, kann dies zu Schäden und / oder Verletzungen führen

Der Gebrauch bei Frost kann das Produkt beschädigen. Keine Wartungsarbeiten erforderlich. Windwiderstandsklasse 1 = Beaufort-Wind- skala 4 = 20–27 Km / h (Zweige bewegen sich, loses Papier wird vom Boden gehoben) Montage Verwenden Sie einen Kreuzschlitzschrauben- dreher, um die Wandhalterungen

am Produkt zu befestigen (siehe Abb. A). Wählen Sie eine geeignete Montagefläche an einer Wand aus und markieren Sie vier Löcher für die Halterungen

Bohren Sie an den markierten Stellen 5 cm tiefe Löcher mit einem Bohrer (siehe Abb. B). Wichtig: Stellen Sie sicher, dass die Anker- bolzen für das genutzte Material geeignet sind. Sollte dies nicht der Fall sein, fragen Sie in einem Baumarkt nach passenden Ankerbolzen. Befestigen Sie das Produkt an der Wand mit Hilfe der Ankerbolzen

, indem Sie diese mit einem Hammer in die vorgebohrten Löcher schlagen. Ziehen Sie die Ankerbolzen

mit einem Schraubenschlüssel fest an. Wählen Sie eine geeignete Montagefläche auf dem Boden aus und markieren Sie vier Löcher für den Haltepfosten

. Achten Sie bei Ihrer Standortwahl darauf, dass die Kassette

und der Haltepfosten

in einer horizontalen Linie zueinander stehen. Der Haltepfosten

kann maximal 350 cm von der Kassette

entfernt montiert werden. Bohren Sie an den markierten Stellen 5 cm tiefe Löcher mit einem Bohrer (Ø 8 mm) (siehe Abb. C). Befestigen Sie die Haltepfosten

mit Hilfe der Ankerbolzen

indem Sie diese mit einem Hammer in die vor- gebohrten Löcher schlagen. Ziehen Sie die An- kerbolzen

mit einem Schraubenschlüssel fest an. Markise öffnen (siehe Abb. D) Halten Sie den Handgriff

und ziehen Sie diesen zum Haltepfosten

Stecken Sie die Einrastung

) in die vorgesehene Aussparung am Haltepfosten

Stecken Sie die Markisenstange in die Einras- tung

arkise schließen (siehe Abb. D) Halten Sie den Handgriff

, ziehen Sie ihn zurück und heben Sie ihn an. Folgen Sie der Nut, um den Handgriff

und den Haltepfosten

zu entriegeln. Halten Sie den Handgriff

und bewegen Sie diesen zurück zur Kassette

. Bewegen Sie den Handgriff

langsam und horizontal. Der Stoff zieht sich von selbst in die Kassette

zurück. Reinigung und Pflege Lassen Sie alle Teile gründlich trocknen, bevor Sie das Produkt wieder verpacken. Dies beugt Schimmel, Geruch und Verfärbungen vor. Reinigen Sie das Produkt mit einem leicht ange- feuchteten, fusselfreien Tuch. Bewahren Sie das Produkt immer trocken und sauber bei Raumtemperatur auf.7 DE/AT/CH Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissen- haft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts ge- setzliche Rechte zu. Diese gesetzlichen Rechte wer- den durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassen- bon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sach- gemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typen- schild, einer Gravur, auf dem Titelblatt Ihrer Bedie- nungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auf- treten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mit- geteilte Service-Anschrift übersenden. Service Service Deutschland Tel.: 0800 5435 111 E-Mail: owim@lidl.de Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800562153 E-Mail: owim@lidl.ch8 GB/IE List of pictograms used Please read the instructions for use! Danger to life and risk of accidents for infants and children! Observe warnings and safety notes! Side awning Introduction We congratulate you on the purchase of
