Produkttyp	Drucklufthammer (Meißelhammer)
Marke	Parkside
Modell	PDMH 4500 A4
Maximaler Betriebsdruck	6,3 bar
Schlagzahl	3500 min⁻¹
Meißelaufnahme	10,2 mm (Sechskant)
Gewicht (Hammer allein)	1390 g
Schalldruckpegel (L_PA)	84,2 dB(A)
Schallleistungspegel (L_WA)	95,2 dB(A)
Vibrationsemissionswert (a_h)	6,14 m/s²
Energieversorgung	Druckluft (über Kompressor)
Verwendungszweck	Meißeln, Stemmen, Fliesenentfernung, Blechschneiden, Entfernen von Schrauben und Nieten
Lieferumfang	Spitzmeißel, Flachmeißel, Nietmeißel, Trennmeißel, Winkelmeißel, Druckluftöl, Spannfeder
Wartung	Regelmäßige Schmierung mit Druckluftöl; Reinigung mit feuchtem Tuch
Garantie	3 Jahre (gemäß Bedingungen)
Empfohlenes Zubehör	Geeigneter Kompressor, Druckluftschlauch (Innen-Ø 10 mm)
Sicherheitshinweise	Gehörschutz, Schutzbrille, Handschuhe, Maske tragen; keine brennbaren Gase verwenden; vor Wartung trennen
Meißeltyp	Sechskant (10,2 mm)
Nutzungsbedingungen	Nur in geschlossenen Räumen, private Nutzung
Schmierung	Täglich mit Druckluftöl (Ölnebel oder 3-5 Tropfen vor Gebrauch)

Häufig gestellte Fragen - PDMH 4500 A4 PARKSIDE

Welchen Luftdruck sollte ich für den PDMH 4500 A4 verwenden?

Der maximale Betriebsdruck beträgt 6,3 bar. Überschreiten Sie diesen Druck niemals, um Verletzungen oder Schäden zu vermeiden.

Wie schmiere ich den Meißelhammer?

Verwenden Sie das mitgelieferte Druckluftöl oder ein spezielles Werkzeugöl. Geben Sie vor jedem Gebrauch 3 bis 5 Tropfen in den Druckluftanschluss. Nach längerer Inaktivität geben Sie 5 bis 10 Tropfen hinzu.

Welche Meißel sind mit dem PDMH 4500 A4 kompatibel?

Alle Meißel mit Sechskantschaft von 10,2 mm sind kompatibel. Das mitgelieferte Set enthält Spitz-, Flach-, Niet-, Trenn- und Winkelmeißel.

Wie wechsle ich den Meißel sicher?

Trennen Sie das Gerät von der Druckluftquelle. Drehen Sie die Spannfeder nach hinten, entfernen Sie den alten Meißel und setzen Sie den neuen ein. Bringen Sie die Spannfeder wieder in Position.

Welche Schutzausrüstung muss ich während der Nutzung tragen?

Tragen Sie unbedingt Gehörschutz, Schutzbrille, Staubmaske und Schutzhandschuhe.

Kann ich andere Gase als Druckluft verwenden?

Nein, striktes Verbot von Wasserstoff, Sauerstoff, Kohlendioxid oder anderen Gasen aus Flaschen. Verwenden Sie ausschließlich gefilterte und regulierte Druckluft.

Wie hoch ist der Geräuschpegel des Geräts?

Der Schalldruckpegel beträgt 84,2 dB(A) und der Schallleistungspegel 95,2 dB(A). Tragen Sie unbedingt Gehörschutz.

Was tun bei übermäßigen Vibrationen?

Wenn Sie Taubheitsgefühl oder Kribbeln verspüren, stellen Sie die Nutzung ein und konsultieren Sie einen Arzt. Halten Sie Ihre Hände warm, verwenden Sie vibrationsdämpfende Handschuhe und halten Sie das Gerät nicht zu fest.

Wie reinige ich den Meißelhammer?

Trennen Sie das Gerät vom Druckluftnetz. Reinigen Sie es mit einem feuchten Tuch und etwas mildem Seifenwasser. Verwenden Sie keine Lösungsmittel. Trocknen Sie es gründlich.

Wie lange ist die Garantiezeit für den PDMH 4500 A4?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Die Garantie deckt Material- und Herstellungsfehler ab, ausgenommen normale Abnutzung.

BEDIENUNGSANLEITUNG PDMH 4500 A4 PARKSIDE

DRUCKLUFT-MEISSELHAMMER /PNEUMATIC CHIPPING HAMMER/MARTEAU-BURINEUR PNEUMATIQUE PDMH 4500 A4

DE AT CH

DRUCKLUFT-MEISSELHAMMER

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

FR BE

MARTEAU-BURINEURPNEUMATIQUE

PERSLUCHT-BEITELBOOR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GBIE

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäß Verwendung. 6

Ausstattung . 6

Technische Daten . 7

Allgemeine Sicherheitshinweise für Druckluftwerkzeuge. 7

Allgemeine Sicherheitsregeln . 9

Geführungen durch herausgeschleuderte Teile.

Geführungen im Betrieb.

Gefahrtdungen durch wiederholte Bewegungen . 11

Gefahrtdungen durch Zubehörteile . 11

Gefahrtdungen am Arbeitsplatz . 12

Gefährungen durch Staub und Dämpfe.

Geführungen durch Larm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gefahrungen durch Schwingungen.

Zusätzliche Sicherheitsanweisungen fur pneumatische Maschinen.. 14

Vor der Inbetriebnahme .Seite 15

Inbetriebnahme

MeiBeln . 15

MeiBel wechseln.

Nach der Inbetriebnahme .15

Wartung .Seite 15

Reinigung und Pflege.

Hinweise zu Garantie und Serviceabwicklung .Seite 16

Garantiebedingungen . 16

Garantieumfang. 17

Abwicklung im Garantiefall.

Umwelthinweise und Entsorgungsangaben.

EG-Konformitätserklarung. 18

In dieser Bedienungsanleitung / am Gerät werden folgende Piktomagramme verwendet:
WARNING!	Bedienungsanleitunglesen!		Verwenden Sie niemals Wasserstoff-Sauerstoff-, Kohlendioxid oder andere Gas in Flaschen als Energiequelle.
	Hinweis Tätigkeiten
	Tragen Sie einen Gehörschutz!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandchuhe.
	Warn- und Sicherheitshinweise beachten!		Druckluftschlauch
	Vorsicht! Explosionsgefahr!		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Druckluft-Meißelhammer PDMH 4500 A4

- Einleitung

Herzlichen Glückwunsch!
Sie haben sich für ein hochwertiges Produkt aus unserem Haus entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Die Inbetriebnahme these Produktearfur durch unterwiesene Personen erfolgen.

Nicht in DIE HANDE VON KINDERN KOMMEN LASSEN!

Bestimmungsgemäß Verwendung

Der Meißelhammer ist ein druckluftbetriebenes Werkzeug für den vielseitigen Einsatz. Er eignet sich z. B. für Schlitzarbeiten, zum Abschlagen von Fliesen oder Putz, für Mauerdurchbrüche, zum Trennen oder Schneiden von Blechen und zum Abschlagen von Bolzen und Nieten. Das Gerät ist nur für die

Verwendung in Innenräumen geeignet. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäß Verwendung abweicht ist untersagt und potentiell gefährlich. Schaden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Produkt wurde für den Privatgebrauch konzipiert undarf nicht amermerziell oder industriell genutzt werden.

Ausstattung

Überprüfen Sie unmittelbar nach dem Auspacken immer den einwandfrei den Zustand des Produktes. Benutzen Sie das

Produkt nicht, wenn dieses defekt ist.

Luftregulierschraube
2 Stecknippel
3 Abzugshebel
4 Spann federer
5 SpitzmeiBel
6 FlachmeiBel (UniversalmeiBel)
7 NietenmeiBel
8 TrennmeiBel (BlechmeiBel)

KantenmeiBel Spezial-Drucklufttol

Technische Daten

Max. Arbeitsdruck: 6,3 bar

Schlagzahl: 3500 min

MeiBelaufnahme: 10,2 mm

Gewicht:

Hammer: 1390g

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN ISO 15744 und EN ISO 28927-9 ermittelt.

Schalldruckpegel L_pA 84,2dB(A)

Unsicherheit K_pA : 3 dB

Schallleistungspegel LwA: 95,2 dB(A)

Unsicherheit KwA:3 dB

Tragen Sie einen Gehorschutz!

Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vibrationen

Schwingungsemissionswert a_h = 6,14m / s^2

Unsicherheit K = 1,5m / s^2

Zusätzliche Informationen

WARNING!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Gerät verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Gerätes mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Allgemeine Sicherheitseinweise für Druckluftwerkzeuge

Hinweis: Der im folgenden Text verwendete Begriff „Druckluftgerät" oder „Gerät" bezieht sich auf die in dieser Bedienungsanleitung genommen Druckluftgeräte.

A WARNUNG! Wenn Druckluftgeräte eingesetzt werden, müssen grundlegende Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschlieben.itte lessen und beachten Sie unbedingt vor der ersten Inbetriebnahme die Hinweise dieser Betriebsanleitung und bewahren Sie diese gut auf. Für Schaden oder Körperverletzungen, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder man-gels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr An-weisungen, wie das Gerät zu benutzen ist.
Stellen Sie sicher, dass Kinder nicht mit dem Gerät speilen.
AWARNING! VERLETZUNGSGEFAHR!

Unterbrechen Sie vor Wartungsarbeiten die Druckluftzufuhr.

EXPLOSIONSGEFAHR! Verwenden Sie zur Reinigung des Druckluftgerätes niemals Benzin oder andere

entflammbare Flüssigkeiten! Im Druckluftgerät verbliebene Dämpfe können durch Funken entzündet werden und zur Explosion des Druckluftgerätes führen. Arbeiten Sie mit dem Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Bearbeiten Sie keine Materialien, die potentiell leicht entflammbar oder explosiv sind oder sein konnten.

Verwenden Sie das Gerät nur in den Anwendungsgebieten, für die es konzipiert wurde!
Überlasten Sie das Gerät nicht.

Allgemeine Sicherheitshinweise für Druckluftwerkzeuge

erwenden Sie niemals Wasserstoff, Sauerstoff-, Kohlendioxid oder andere Gas in Flaschen als Energiequelle Verkzeuges, da dies zu einer Explosion mit zu schweren Verletzungen führen kann.

Warten und reinigen Sie das Gerät regelmäßig wie vorgeschreiben (s. Kapitel „Wartung" und „Reinigung und Pflege").

Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfrei Zustand befindet.

Seien Sie stets aufmerksam! Unerwartete Bewegungen des Geräts können Gefahren verursachen.

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Druckluftgerät in unerwarteten Situatio- nen better kontrollieren.

Benutzen Sie kein Gerät, dessen Schalter defek ist. Ein Gerät, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.

Bewahren Sie ungenutzte Druckluftgeräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftgeräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Pflegen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

Schalten Sie das Gerät aus, wenn Sie es nicht mehr benutzen.

agen Sie personliche Schutzaus-rustung und immer eine Schutzbrille.

rüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Druckluftwerkzeugs, verringert das Risiko von Verletzungen.

Prufen Sie Anschlüsse und Versorgungsleitungen. Sümttliche Wartungseinheiten, Kupplungen und Schläuche müssen in Bezug auf Druck und Luft-, mange entsprechend den Gerätekennwerten ausgelegt sein. Zu geringer Druck beeinträchtigt die Funktion des Gerätes, zu hoher Druck kann zu Sachschäden und Verletzungen führen.
Schützen Sie die Schläuche vor Knicken, Verengungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen.
Achten Sie daraufuf, dass Schlauchschellen immer fest angezogen sind. Nicht festgezogene oder beschädigte Schlauchschellen können die Luft unkontrolliert entweichen setzen.
Ersetzen Sie einen beschädigten Schlauch unverzüglich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Drucklutschlauch führen und kann Verletzungen verursachen.
Wenn die Anschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu entwickeln. Die Abluft des Druckluftgerätes kann Wasser, Öl, Metallpartikel oder Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschädien verursichen.
A WARNUNG! SEIEN SIE VORSICHTIG BEIM ABLEGEN DES GERÄTES! Legen Sie das Gerät immer so ab, dass es nicht auf dem Auslöser zum Liegen kommt. Unter Umständen können dies ein versehentliches Aktivieren des Gerätes nach sichziehen, was wiederum zu Gefahren führen können.
Esarf nur geeignetes Zubehor verwendet werden. Dieses konnen Sie beim Hersteller erwerben. Anderes als Originalzubehor kann zu Gefahren führen.

Allgemeine Sicherheitsseinweise für ... / Allgemeine Sicherheitsregeln

• Verwenden Sie nur gefilterte und regulierte Druckluft. Staub, atzende Dämpfe und / oder Feuchtigkeit können den Motor eines Druckluftwerkzeuges beschädigen.
  Der Schlauch muss für einen Druck von mind. 8,6 bar oder 125 psi ausgelegt sein, mindestens jedoch auf 150% des im Systems erzeugten Maximaldruckes.
  Das Werkzeug und der Zuführschlauch müssen mit einer Schlauchkupplung versehen sein, so dass der Druck beim

Trennen des Kupplungsschlauches vollständig abgebaut ist.

GEFAHR! Vermeiden Sie den Kontakt mit einer spannungsführenden Leitung. Dieses Gerät ist nicht gegen einen elektrischen Schlag isoliert.
A WARNING! VERLETZUNGSGEFAHR!

Bei hohen Arbeitsdrücken konnen Rückstosskräfte auftreten, die unter Umständen zu Gefährdungen durch Dauerbelastung führen konnen.

Wenn Sie im Umgang mit dem Gerät unerfahren sind, sollen den Sie sich über den gefahrlosen Umgang schulen halten.
A WARNUNG! GEFAHR DURING STICHVERLETZUNGEN! Behandeln Sie eine Einspritzung nicht als einfachen Schnitt. Ein Hochdruckstrahl kann Giftstoffe in den Körper einspritzen und zu ernsthaften Verletzungen führen. Im Falle einer Hauteinspritzungnehmen Sie umgehend arztliche Hilfe in Anspruch.
Ohne Zustimmung des Herstellers darf das Druckluftgerät in keiner Weise abgeändert werden.
Das Druckluftgerät nur mit dem vorgeschriebenen Druck (6,3 bar) verwenden.
Das Druckluftgerät muss nach der Anwendung und bei Nichtbenutzung stets von der Luftzufuhr getrennt werden.
Wenn das Druckluftgerät nicht luftdicht ist oder es repariert werden muss,arf es nicht verwendet werden.
Verbinden Sie das Druckluftgerät niemals mit einem Druckluftschlauch, dessen Druck 6,3 bar übersteigt.
Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Dadurch

konnen Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.

A WARTHEGtas Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
Tragen Sie geeignete Kleidung. Tragen steine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Auslöser und Gerät weglegen im Falle eines unerwarteten Ausfalls des Kompressors.
Verwenden Sie möglichst einen Kondensatab-scheider oder entleeren Sie die Schläuche und Rohrleitungen regelmäßig vor und während der Benutzung der Druckluftgeräte von Kondensat (Wasser).

ACHTUNG! Ein unterdimensioniertes Druckluftsystem kann die Effizienz Ihr's Gerätes vermindern.

Allgemeine Sicherheitsregeln

Zu mehrfachen Gefährdungen müssen die Sicherheitshinweise vor dem Einbau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe der nicht drehenden, schlagenden Maschine gelesen und verstanden werden. Andernfalls kann this zu schweren körperlichen Verletzungen führen.
Die nicht drehende, schlagende Maschine sollte ausschließlich von qualifizierten und geschulten Bediernern eingerichtet, eingestellt oder verwendet werden.
Die nicht drehende, schlagende Maschine darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen.

Allgemeine Sicherheitsregeln

Gefährdungen durch herausgeschleuderte Teile

Die Sicherheitsanweisungen)durfen nicht verloren gehen -geben Sie sie der Bedienperson.
Verwenden Sie niemals eine beschädigte nicht drehende, schlagende Maschine.
Die Maschinen sind regelmäßig zu warten, um zu überprüfen, dass die vom vorliegenden Teil von ISO 11148 erforderten Bemessungswerte und Kennzeichnungen lesbar auf der Maschine gekennzeichnet sind. Der Angestellte / Benutzer muss den Hersteller kontaktieren, um Ersatzetikkeiten zur Kennzeichnung zu erhalten, wenn dies notwendig ist.
Das Gerätarf nicht verändert werden. Veränderungen verringn die Wirksamkeit der Sicherheitsmaßnahmen und erhöhen das Verletzungsrisiko.
Verwenden Sie niemals ein beschädigtes Gerät.
Benutzen und warten Sie das Gerät wie in der Bedienungsanleitung empfohlen, um Stäube oder Gase, Lärn und Vibrationen zu minimieren.
Betreiben Sie das Gerät nicht im Leerlauf, um ein unkontrolliertes Wegschleudern des Meißels zu vermeiden.
Benutzen Sie Verbrauchsmaterialien und das Maschinenwerkzeug wie in der Bedienungsanleitung beschrieben, um Stäube oder Gase, Lärn und Vibrationen zu minimieren.
Das Gerät ist regelmäßig zu warten, um zu überprüfen, dass die vom vorliegenden Teil von ISO 11148 erforderten Bemessungswerte und Kennzechnungen lesbar auf dem Gerät gekennzeichnet sind. Der Benutzer muss den Hersteller kontaktieren, um Ersatzetiketten zur Kennzeichnung zu erhalten, wenn dies notwendig ist.
Trennen Sie die nicht drehende, schlagende Maschine von der Stromversorgung, bevor Sie das Maschinenwerkzeug oder Zubehörteile austauschen.
Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar der Maschine selbst konnen Teile mit hoher Geschwindigkeit herausgeschleudert werden.

Beim Betrieb der nicht drehenden, schlagenden Maschine ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzss sollte für jeder einzeln Einsatz gesondert bewertet werden.
Bei Arbeiten über Kopf ist ein Schutzhelm zu tragen.
In thisem Fall sollenn auch die Risiken fur andere Personen bewertet werden.
Esistsicherzustellen,dassdasWerkstucksicherbefestigtist.
Betreiben Sie die Maschine nur dann, wenn das Maschinenwerkzeug mit Hilfe einer geeigneten Arretierung in der Maschine gehalten wird.
Um Verletzungen zu vermeiden, müssen alle Verschleibscheinungen zeigenden, gebrochenen oder verbogenen Teile der Arretierung ausgetaucht werden.
Bevor die Maschine eingeschaltet wird, ist das Maschinenwerkzeug fest auf der zu bearbeitenden Oberfläche aufzusetzen.
Trennen Sie den Druckluftanschluss und setzen Sie das Gerät drucklos, bevor Sie das Gerät warten, reparieren, transportieren oder einen Meißelwechsel durchführten möchten.
Beachten Sie, dass beim Meißn Bruchstücke des Werkstücks, von Zubehörteilen oder des eingesetzten Meißels sehr schnell abfliegen können.
Tragen Sie immer eine einschlagssichere Schutzbrille. Der Grad des erforderlichen Schutzes sollte für jeder einzelnen Einsatz gesondert bewertet werden.
Bei Arbeiten über Kopf ist ein Schutzhelm zu tragen. Beachten Sie darauf auch die Gefährung anderer Personen durch herabfallende Werkstückteile.
Vergewissern Sie sich, dass das Werkstück sich fixiert ist.
Überzeugen Sie sich, dass der verwendete Meißel sicher befestigt ist.
Verwenden Sie nur eine passende Spannfeder (im Lieferumfang enthalten). Ersetzen Sie die Spannfeder, wenn diese abgenutzt, gebrochen oder verbogen ist, um Verletzungen zu vermeiden.
Halten Sie den eingesetzten Meißel gegenüber das Werkstück bevor Sie das Gerät aktivieren.

Verwenden Sie nur das empfohlene Schmiermittel (s. "Reinigung und Pflege").

insbesondere einschlagsichere Schutzbrille, Gehorschutz und Schutzhandschuhe.

Gefährungen im Betrieb

Beim Einsatz der Maschine konnen die Hände der Bediener Gefährdungen wie z. B. Schlagen, Schnitten, Abschüfungen und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände.

Die Bediener und das Wartungspersonal mEs physisch in der Lage sein, die GroBe, das Gewicht und die Leistung der Maschine zu handhaben.

alten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plottlichen Bewegungen entgegenzuwirken - halten Sie beide Hande bereit.

Achten Sie daraufuf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben.

Geben Sie die Befehlseinrichtung zum In-Gang-oder Stillsetzen im Fall einer Unterbrechung der Energieversorgung frei.

Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel.

Vermeiden Sie direkten Kontakt mit dem Maschinenwerkzeug während und nach der Benutzung, weil es heißt sein kann.

Hinweis, dass eine Schutzbrille getragen werden muss und dass das Tragen von Schutzhandschuhen und Schutzkleidung empfohlen wird.

Die Verwendung des Gerätes kann Prellungen, Abschüfung, Schnitte und Verbrennungen verursichen. Tragen Sie geeignete Handschuhe zum Schutz der Hände.

Der Bediener muss physisch in der Lage sein, die Große, das Gewicht und die Leistung des Geräts zu handhaben.

Unerwartete Bewegungen des Geräts oder der Bruch des Meiβels konnen zu schweren Unfällen führen. Achten Sie deshalb stets auf einen sicheren und festen Stand, damit Sie auch bei unerwarteten Bewegungen das Gerät kontrollieren und ihre Arbeitshaltung beibehalten konnen.

Lassen Sie den Abzugshebd bei einer Unterbrechung der Luftzufuhr los.

Tragen Sie beim Arbeiten mit dem MeiBelhammer die jeweilig erforderliche Schutzkleidung,

Gefährdungen durch wiederholte Bewegungen

Bei der Verwendung einer nicht drehenden, schlagenden Maschine kann der Bediener bei der Ausführung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen erfolgen.

• Nehmen Sie für die Arbeit mit der nicht drehenden, schlagenden Maschine eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körperhaltung verändern, was=halfen kann, Unannehmlichkeiten und Ermüdung zu vermeiden.

Falls der Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollen den diese warnenden Anzeichen nicht ignoriert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Mediziner konsultieren.

Arbeiten mit dem MeiBelhammer kann zu Beschwerden in den Handen, Armen, Schultern, Nacken oder anderen Korperteilen führen.

Achten Sie während der Benutzung des Gerätes auf eine angenehme Körperhaltung und wechseln Sie diese, um Beschwerden zu vermeiden.

Beenden Sie die Benutzung des Geräts, wenn Sie Taubheitsgeführ, Kribbeln, Schmerzen oder Aufhellen der Haut in den Fingern oder Handen erfahren und konsultieren Sie einen Arzt.

Gefährungen durch Zubehörteile

Trennen Sie die nicht drehende, schlagende Maschine von der Energieversorgung, bevordas Maschinenwerkzeug oder Zubehrönteil befestigt oder gewechselt wird.

Allgemeine Sicherheitsregeln

• Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der schlagenden, nicht drehenden Maschinen empfohlenen Großen und Typen; verwenden Sie keine anderen Typen oder Großen der Zubehörteile und Verbrauchsmaterialien.
  Fur Hämmer, sofern zutreffend, verwenden Sie die Meißel niemals als Handwerkzeug. Sie sind speziell für den Einsatz in nicht drehenden, schlagenden Maschinen ausgelegt und entsprechend wärmebehandelt.
  Fur Hämmer und Brecher, sofern zutreffend, verwenden Sie niemals stumpfe Meißel, Denn für diese ist übermöbig viel Druck erforderlich, und es kann zu Ermüduungsbrücken kommt. Stumpfe Werkzeuge können zur Verständung der Schwingungen führen, weshalb stets scharfe Werkzeuge verwendet werden sollenen.
  Kühlen Sie niemals bei Hammern, sofern zutreffend, heiBe Zubehorteile in Wasser ab. Dies kann zu Sprädigkeit und vorzeitigem Versagen führen.
  Bei Hammern kann, sofern zutreffend, das Missbrauchen des Werkzeugs als Hebel, z. B. zum Stemmen, MeiBelbruch oder Beschädigung des Werkzeugs zur Folge haben. Arbeiten Sie kleinteiliger, um Hangenbleiben zu vermeiden.
• Vermeiden Sie den direkten Kontakt mit dem Maschinenwerkzeug während und nach der Benutzung, weil es heißt oder scharfkantig sein kann.
  ACHTUNG! Trennen Sie das Gerät vom Druckluftnetz devant Sie Wartungs- und Reinigungsrarbeiten durchführten.
• Verwenden Sie nur Größen und Arten von Zubehor und Verbrauchsmaterialien, die vom Hersteller empfohlen werden.
• Verwenden Sie die Meiβel nicht als Handwerkzeug. Diese wurden speziell für den Einsatz zusammen mit einem Meiβelhammer entworfen.
• Verwenden Sie nur scharfe Meiβel, da stumpfe Meiβel einen höheren Druck bestehtigen und brechen sowie die Vibration erhöhen können.
  Kühlen Sie heiße Werkzeuge nicht in Wasser.
  Dieses kann zu Beschädigungen führen.
  Verwenden Sie die Meiβel nicht als Hebelwerk-zeug.

Berühren Sie niemals den Meißel während und nach dem Betrieb des Gerätes. Finger bzw. Hände können verletzt werden. Der Meißel kann heiß werden.
- Verwenden Sie keine defekten Geräte. Ersetzen Sie defekte Teile, um Verletzungen zu vermeiden.

Gefährdungen am Arbeitsplatz

Ausrutschen, Stolpern und Stürzen sind Hauptgrunde für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein konnen, und auf durch den Luft- oder den Hydraulikschlauch bedingte Stolpergefahren.
Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es konnen versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungsleitungen gegeben sein.
Die nicht drehende, schlagende Maschine ist nicht zum Einsatz in explosionsfähigen Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.
Stellen Sie sicher, dass keine elektrischen Leitungen, Gastrohrleitungen usw. vorhanden sind, die im Fall der Beschädigung durch die Verwendung der Maschine zu einer Gefährung führen konnten.
Ausrutschen, Stolpern und Stürzen sind Hauptgrunde für Verletzungen am Arbeitsplatz. Achten Sie auf rutschigem Untergrund, der durch den Einsatz des Werkzeugs verursacht wird, und auch auf Stolperfallen durch den Luftschlauch.
Vorsicht vor versteckten Gefahren wie elektrischen Leitungen oder Gas- und Wasserleitungen.
Dieses Gerät ist nicht gegen einen elektrischen Schlag isoliert. Vermeiden Sie unbedingt jegliche Berührung mit elektrischen Leitungen. Das Gerät ist nicht geeignet zur Verwendung in explosionsfähigen Atmosphären.
Das Gerät ist nicht geeignet zur Verwendung in explosionsfähigen Atmosphären: Beim Arbeiten mit thisem Gerät konnen Funken entstehen. Arbeiten Sie deshalb mit thisem Gerät niemals in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen.

Allgemeine Sicherheitsregeln

Gefährungen durch Staub und Dämpfe

Die beim Einsatz der nicht drehenden, schlagen Maschinen entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und / oder Dermatitis) verursachen; es ist unerländlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen umzusetzen.
In die Risikobewertung sollen die bei der Verwendung der Maschine entstehenden Stäube und die darauf möglicherweise aufwirbelnden vorhandenen Stäube einbezogen werden.
Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von Staub und Dampfen auf ein Mindestmaß zu reduzieren.
Die Abluft ist so abzufahren, dass die Aufwirb-e-lung von Staub in einer staubgefüllten Umgebung auf ein MindestmaB reduziert wird.
Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
Alle zum Auffangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dampfen vorgesehen Einbau- oder Zubehorteile der Maschine sollen den Anweisungen des Herstellers entsprechend richtig eingesetzt und gewartet werden.
Die Verbrauchsmaterialien und das Maschinenwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwahlen, zu warten und zu ersetzen, um eine unnötige Intensivierung der Staub- oder Dampfentwicklung zu vermeiden.
- Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.
Abhängig vom zu bearbeitenden Material konnen Stäube und Gase gesundheitsgeführend für die Bedienperson sein (z. B. Krebs, Geburtschäden, Asthma und / oder Dermatitis auslösen).
Achten Sie daraufuf, dass ausströmende Luft so weniger Staub wie möglich aufwirbelt.

Tragen Sie eine Staubschutzmaske, die dem Anwendungsfall und den allgemein gultigen Sicherheitsregeln entspricht!

Gefährungen durch Lärm

Die Einwirkung hoher Lärmpegel kann bei un-genügendem Gehörschutz zu dauerhaften Gehörschäden und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. Es ist uerländlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen umzusetzen.
Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie die Verwendung von Dammstoffen, um an den Werkstücken auftretende Klingelgeräuche zu vermeiden.
- Verwenden Sie Gehorschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.
Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung der Larmpegel zu vermeiden.
Die Verbrauchsmaterialien und das Maschinenwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwahlen, zu warten und zu ersetzen, um eineunnöige Erhöhung des Lärmpegels zu vermeiden.
erfigt die nicht drehende, schlagende Maschine über einen Schalldämpfer, ist stets sicherzustellen, dass dieser beim Betrieb der nicht drehenden, schlagenden Maschine vor Ort ist und sich in einemGNU Arbeitszustand befindet.
ärth Kann bleibende Gehorschaden verursachen. Die ungeschützte Aussetzung von hohen Larmpegeln kann zu Hörverlust und anderen Problemen, wie Tinnitus (Klingeln, Summen, Pfeifen oder Brummen in den Ohren) führen. Tragen Sie einen Gehorschutz.
Um den entstehenden Larm und Vibration so gering wie möglich zu halten, folgen Sie den in der Anleitung beschrieben Wartungs- und

Allgemeine Sicherheitsregeln

Anwendungshinweisen. Schwingungsdampfendes Material als Zwischenlage zum Beispiel bei der Blechbearbeitung kann ebenfalls Larm verringern.

Gefährungen durch Schwingungen

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursa-chen.
Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Hände warm und trocken.
Falls Sie feststellen, dass die Haut an ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfarbt, stellen Sie die Arbeit mit der nicht drehenden, schlagenden Maschine ein, benachrichtigen Sie ihren Arbeitgeber und konsultieren Sie einen Arzt.
Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Verständung der Schwingungen zu vermeiden.
- Halten Sie das Maschinenwerkzeug nicht mit der freien Hand, Denn dies hat eine Verständigung der Schwingungseinwirkung zur Folge.
- Halten Sie die Maschine mit nicht allzu festem, aber sicheren Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, Denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größter.
- Halten Sie eingehängte Handgriffe mittig und vermeiden Sie, die Handgriffe bis an die Anschläge zu schieren.
Schlagen Sie im Fall von Beton mit Brechern petite Teile heraus, um ein Festfressen des Werkzeugs zu vermeiden.
Bewegen Sie das Schneidwerkzeug von Brein alle paar Sekunden. Halten Sie den Brecher an, wenn Sie das Werkzeug anheben, um seine Position zu verändern, Denn es kann zu starken Schwingungenkommen, wenn Sie die Maschine an den Handgriffen hochziehen.

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Höhe warm und trocken.
Beenden Sie die Benutzung des Geräts, wenn Sie Taubheitsgeführ, Kribbeln, Schmerzen oder Aufhellen der Haut in den Fingern oder Händen erfahren und konsultieren Sie einen Arzt.
Halten Sie das Einsatzwerkzeug nicht mit der freien Hand, da es zu erhöhter Vibrationsbelastung führt.

Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen

• Druckluft kann ernsthafte Verletzungen verursachen.

• Wenn die Maschine nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufahr abzusperren, der Luftschlauch drucklos zu machen und die Maschine von der Druckluftzufahr zu trennen.

• Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen.

Umherschlagende Schläuche können ernsthafte Verletzungen verursachen. Überprüfen Sie davon immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind und sich nicht gelöst haben.
Kalte Luft ist von den Händen fortzuleiten.
- Verwenden Sie keine Schnellverschlusskupplungen am Werkzeugeinlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus geharteten Stahl (oder einem Werkstoff von vergleichbarer Stoßfestigkeit).
Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit der Maschine oder von Schläuchen unteri-nander zu bieten.

Sorgen Sie damit, dass der auf der Maschine angegebene Höchstdruck nicht übersritten wird.
Tragen Sie mit Luft arbeitende Maschinen niemals am Schlauch.

VorderInbetriebnahme

Überprüfen Sie vor jedem Gebrauch das Gerät und Einsatzwerkzeug, dies schliebt auch eine Überprüfung der Drehzahl und des Schwingungspegels ein.
Schrauben Sie den mitgelieferten Stecknippel 2 in den Luftanschluss, nach dem Sie zuvor 2-3 Lagen Dichtband auf das Gewinde aufgewickelt haben.
Stecken Sie den gewünschten MeiBel in die Sechskantaufnahme des MeiBelhammers ein. Führn Sie den KantenmeiBel zuerst durch die Spannfeder. Schieber den Si dann die Spannfeder 4 uber den MeiBel.
Drehen Sie die Spannfeder auf das Gewinde des Zylinders bis zum Anschlag fest. Halten Sie daraufie Spannfeder am vorderen Haltebügel.

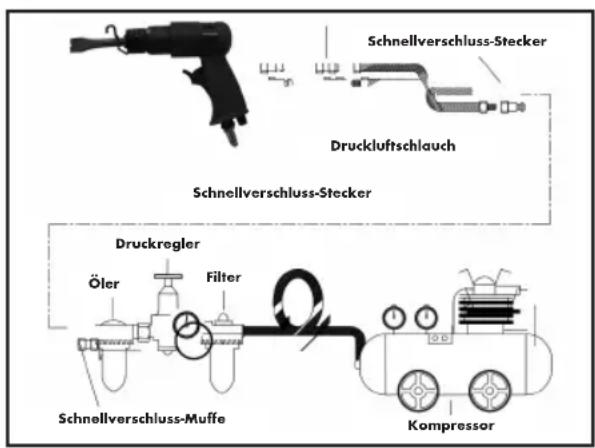

SchlieBen Sie den MeiBelhammer an einen leistungsgerechten Kompressor bzw. Druckluftnetz an. Benutzen Sie dazu einen flexiblen Druckluftschlauch (Ø 10 mminnen) mit Schnellkupplung (s. zuvor gezeigte Abbildung). Achten Sie darüber, dass die Luftregulierschraube so eingestellt ist, dass Luft durchströmen kann.

Inbetriebnahme

MeiBeln (s. Abb. B / C)

Fuhren Sie den MeiBelhammer an das zu bearbeitende Objekt heran.
Betätigen Sie den Abzugshebel 3, um den Meißelhammer in Betrieb zunehmen.
Lassen Sie den Abzugshebel 3 los, um den MeiBelhammer auzuschalten.

MeiBel wechseln

Zum Wechseln des MeiBels trennen Sie das Gerät von der Druckluftquelle.
Drehen Sie die Spannfeder 4 vom Zylinder des MeiBelhammers, in dem Sie diese am hinteren Biegel halten.
Wechseln Sie jetzt den Meißel.

Nach der Inbetriebnahme

Nach Abschluss der Arbeit muss das Gerät vom Druckluftanschluss getrennt werden.

Wartung

ACHTUNG! Trennen Sie das Gerät vom Druckluft-netz, bevor Sie Wartungsarbeiten durchführten.

Eine lange Lebensdauer und einen störungsfreien Betrieb theses Qualitätsproduktes wird durch die Einhaltung der hier angegebenen Wartungshinweise garantiert.

Überprüfen Sie nach jedem Einsatz die Geschwindigkeit und den Schwingungspegel des Gerätes.itte achten Sie bei Wartungsarbeitendarauf,dassene nentsprechende Schutzkleidung (Gehorschutz,Staubschutzmaske,Schutzbrille und Schutzhandschuhe) zu tragen ist.

Für eine dauerhafte, einwandfrei Funktion Ihres MeiBelhammers ist eine regelmäßige Schmierung Voraussetzung.

Wartung / Reinigung und Pflege / Hinweise zu Garantie und Serviceabwicklung

Verwenden Sie hierfür nur Spezial-Druckluftöl, welches im Lieferumfang enthalten ist. Spezial-Druckluftöl erhalten Sie auch im Fachhandel.

Hinweis: Verwenden Sie umweltverträgliches Druckluftöl, wenn das Gerät außerhalb von Werkstätten benutzt wird.

Folgende möglichkeiten stehen Ihnen zur Verfügung:

Über einen Nebelöler

Schalten Sie zwischen der Druckluftquelle und dem MeiBelhammer eine komplette Wartungseinheit mit Nebeloler. Eine Wartungseinheit ist im Fachhandel erhältlich und nicht im Lieferumfang enthalten.

Von Hand

Vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben.
War das Druckluft-Werkzeug mehrere Tage nicht in Betrieb, müssen Sie vor dem Einsatzen 5-10 Tropfen Öl in den Druckluftanschluss geben.

zu olen.

Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftgeräte unumganglich, sie regelmäßig

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

Lagern Sie das Produkt nur in trockenen Räumen.

- Reinigung und Pflege

ACHTUNG! Trennen Sie das Gerät vom Druckluft-netz, bevor Sie Reinigungs- und Pflegearbeiten durchfuhren.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich.
Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.
Fetten Sie den Meißelschaft von Zeit zu Zeit leicht mit normalem Schmierfett ein.

- Hinweise zu Garantie und Serviceabwicklung

Garantie der Creative Marketing Consulting GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf这点es Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln这点es Produktstehen ihren gegen den Verkauf des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

• Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

• Verwenden Sie keine Reinigungs- oder Lösungmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
  Reinigen Sie das Gerät nach Abschluss der Arbeit.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungenbau einzahlten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,dem Titelblatt ihrer Anleitung (unter links)oder dem Aufkleber auf der Rück-oder Unterseite.

Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann

er aufgetreten ist, für Sie portofrei an die Ihnen mitgeitelte Service Anschrift übersenden.

Hinweis:

Auf www.lidl-service.com können Sie diese und weitere weitere Handbucher, Produktvideous und Software herunterlagen.

So erreichen Sie uns:

DE, AT, CH

Name: C. M. C. GmbH

Internetadresse:www.cmc-creative.de

E-Mail:[e-mail]

(Normal-Tarif dt. Festnetz)

Fax: [phone]

Sitz:Deutschland

IAN 285212

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunachst die oben benannte

Servicestelle.

Adresse:

C. M. C. GmbH

Katharina-Loth-Str. 15

66386 St. Ingbert

DEUTSCHLAND

Bestellung von Ersatzteilen:

www.ersatzleihe.cmc-creative.de

Umwelthinweiseund Entsorgungsangaben

Rohstoffrückgewinnung statt Mullentsorgung!

Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

EG-Konformitätserklarung

Werfen Sie das Druckluftwerkzeug nicht in den Hausmull, ins Feuer oder ins Wasser. Wenn möglich, sollenn nicht mehr Funktionstüchtige Geräte recycliert werden. Fragen Sie ihren lokalen Handler um Hilfe.

EG-Konformitätserklarung (E

Wir, die

C.M.C.GmbH

Dokumentenverantwortlicher: Marc Uhle

Katharina-Loth-Str. 15

66386 St. Ingbert

DEUTSCHLAND

erkläraren in alleiniger Verantwortung, dass das Produkt

Druckluft-Meibelhammer

Artikelnummer: 2055

Herstellungsjahr: 2017/34

IAN:285212

Modell: PARKSIDE DRUCKLUFT

MEISSELHAMMER PDMH 4500 A4

den wesentlichen Schutzanforderungen genugt, die in den Europäischen Richtlinien

Maschinen Richtlinie

EG-Richtlinie 2006/42/EG

und deren Änderungen festgelegt sind.

Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

EN ISO 11148-4:2012

St. Ingbert, 31.05.2017

i. A. Marc Uhle

• Dokumentenbevollmachtigter -

Introduction

St. Ingbert, 31.05.2017

i. A. Marc Uhle

Katharinga-Loth-Str. 15

66386 St. Ingbert

GERMANY

St. Ingbert, 31.05.2017

i. A. Marc Uhle

Beitelen. 55
Beitel verwangen.. 55

Perslucht-beitelboor PDMH 4500 A4

Inleiding

6 Platte beitel (universele beitel)
7 Klinknagelbeitel
8 Vlakke beitel (plaatbeitel)
9 Randbeitel
10 Speciale persluchtolie

- Technische gegevens

Gewicht:
Hamer: 1390 g

Perslucht-beitelboor

Artikelnummer: 2055

Model: PARKSIDE PERSLUCHT-BEITELBOOR PDMH 4500 A4

St. Ingbert, 31.05.2017

i.o. Marc Uhle

Consulting GmbH Service CZ

Internetová adresa:www.cmc-creative.de

E-mail:[e-mail]

Telefon: [phone]

Katharinga-Loth-Str. 15

St. Ingbert 66386

NEMECKO

St. Ingbert, 31.05.2017

poveren Marc Uhle

Vedouci kontroly kvality

Introduccion Paga 72

Uso adecuado Pagina 72

Equipamento. Pagina 72

Caracteristicassecnicas Pagina73

St. Ingbert, 31.05.2017

Stand der Informationen - Last Information

Update · Version des informations · Stand
