PAS 1200 E4 - Staubsauger PARKSIDE - Kostenlose Bedienungsanleitung

Marke	Parkside
Modell	PAS 1200 E4
Produkttyp	Aschesauger
Leistungsaufnahme	1200 W
Netzspannung	220-240 V~, 50/60 Hz
Schutzklasse	I
Schutzart	IPX0
Brutto-Tankvolumen	18 L
Effektives Volumen	14 L
Leistungsaufnahme	16,5 kPa (165 mbar)
Netzkabellänge	5,0 m
Saugschlauchlänge	ca. 150 cm
Außendurchmesser des Schlauchs	ca. 35 mm
Länge Saugrohr + Düse	ca. 40 cm
Gewicht (inkl. Zubehör)	ca. 3,9 kg
Behältermaterial	Metall
Filtertyp	Faltenfilter
Filterreinigungssystem	Halbautomatischer Schalter
Sicherheitsschalter	Ja (korrekte Filtererkennung)
Überhitzungsschutz	Ja (Abschaltung bei Überhitzung)
Rollen	Ja (3 Rollen mit Steckplätzen)
Verwendungszweck	Nur kalte Asche (max. 40 °C)
Garantie	3 Jahre
Identifikationsnummer (IAN)	345813_2001

Häufig gestellte Fragen - PAS 1200 E4 PARKSIDE

Kann ich den Sauger zum Aufsaugen heißer Asche verwenden?

Nein, die Asche muss kalt sein (Temperatur unter 40 °C). Das Aufsaugen heißer Asche kann einen Brand verursachen. Warten Sie ausreichend, bis die Asche abgekühlt ist, und überprüfen Sie, ob keine Glut mehr vorhanden ist.

Kann der Sauger Flüssigkeiten aufsaugen?

Nein, der Aschesauger PAS 1200 E4 ist nur für kalte, trockene Asche und Materialien ausgelegt. Saugen Sie niemals Flüssigkeiten auf, da dies das Gerät beschädigen und einen Stromschlag verursachen könnte.

Was tun, wenn die Saugleistung nachlässt?

Der Leistungsabfall kann durch einen verstopften Faltenfilter oder vollen Behälter verursacht werden. Reinigen Sie den Filter durch Ausklopfen oder mit einer Bürste (nicht mit Wasser waschen). Leeren Sie den Behälter. Sie können auch den Filterreinigungsschalter (halbautomatisch) betätigen, indem Sie die Saugöffnung verschließen und den Schalter drehen.

Wie reinige ich den Faltenfilter?

Entfernen Sie den Deckel des Behälters, drehen Sie den Filter gegen den Uhrzeigersinn, um ihn zu entfernen. Klopfen Sie ihn aus und bürsten Sie ihn vorsichtig. Waschen Sie ihn nicht mit Wasser. Ist der Filter beschädigt oder stark verschmutzt, ersetzen Sie ihn durch einen neuen (Art.-Nr. 91102910).

Was bedeutet die rote Anzeige am Deckel?

Das Sichtfenster für den Füllstandsanzeiger (7) wird rot, wenn der Behälter voll oder der Filter verstopft ist. Dann müssen Behälter geleert und/oder Filter gereinigt werden.

Das Gerät startet nicht, was ist zu überprüfen?

Überprüfen Sie Steckdose und Kabel, stellen Sie sicher, dass der Faltenfilter korrekt eingesetzt ist (der Sicherheitsschalter muss gedrückt sein). Überprüfen Sie auch, dass der Schalter auf "I" steht. Besteht das Problem weiter, könnte Motor oder Schalter defekt sein, wenden Sie sich an den Kundendienst.

Kann ich den Sauger für Bau- oder Zementstaub verwenden?

Nein, der Sauger ist nicht geeignet für Ruß, Zementstaub, Rückstände von Ölheizungen oder brennbare Materialien. Verwenden Sie ihn nur für kalte Asche aus Kaminen, Öfen oder Grills.

Wie bewahre ich den Sauger nach Gebrauch auf?

Wickeln Sie das Kabel um die vorgesehenen Halterungen. Verstauen Sie das Saugrohr in der Halterung am Deckel oder an einer Rolle. Stellen Sie das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Wo kann ich Ersatzteile kaufen?

Ersatzteile sind erhältlich unter www.grizzly-service.eu oder durch Kontaktaufnahme mit dem Kundendienst. Geben Sie die in der Anleitung genannten Bestellnummern an (z.B. Metallschlauch 91102908, Saugrohr+Düse 91102909, Filter 91102910, Behälter 91102911).

Welche Garantie hat das Gerät?

Das Gerät hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Die Garantie deckt Material- und Herstellungsfehler ab, nicht jedoch Verschleißteile wie den Filter.

BEDIENUNGSANLEITUNG PAS 1200 E4 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE/AT/CH Originalbetriebsanleitung

Allgemeine Beschreibung 5

Lieferumfang. 5

Funktionsbeschreibung. 5

Ubersicht 5

Technische Daten 5

Sicherheitshinweise. 6

Symbole auf dem Gerät 6

Bildzeichen in der Anleitung. 7

Allgemeine Sicherheitschinweise .7

Montage 9

Rollen montieren 9

Fallenfilter montieren 9

Saugschlauch montieren 10

Ein-/Ausschalten 10

Arbeitshinweise 10

Filter-Reinigungs-Schalter 11

Reinigung/Wartung 11

Allgemeine Reinigungsrarbeiten 11

Faltenfilter reinigen 12

Aufbewahrung 12

Entsorgung/Umweltschutz.....12

Fehlersuche 13

Ersatzteile/Zubehör 13

Garantie 14

Reparatur-Service 15

Service-Center 15

Importeur 15

Original-

TEG-Konformitätserklung 89

Explosionszeichnung 97

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktionsauf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

Die Betriebsanleitung ist Bestandteil deses Gerates. Sie enthalt wichtige Hinweise fur Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerates mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerat nur wie beschreiben und fur die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerates an Dritte mit aus.

Bestimmungsgemebe Verwendung

Der motorbetriebene Aschesauger ist ein Haushaltsgerät und zum Saugen von kalter Asche und kaltem Sauggut aus Kaminen, Holzkohleöfen, Aschenbeern oder Grillgeräten bestimmt.

Das Gerät ist nicht geeignet zum Aufsau-gen von Flüssigkeiten, Ruß und Putz- oder Zementstaub sowie zum Aussaugen von Heizkesseln und Ölfeueröfen.

Das Aufsaugen von gluhender Asche sowie brennbaren, explosiven oder gesundheitsgeführenden Stoffen und Stauben (Staubklasse L, M, H) ist verboten.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der Ausklappsite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

-Behälterdeckel
- Metallbehälter
- Saugschlauch
- Saugrohr
-Fugenduse
- Faltenfilter
- Betriebsanleitung

Funktionsbeschreibung

Der Aschesauger ist mit einem stabilen Metallbehälter mit Deckel und Rollen ausgestattet. Die Sauggarnitur besteht aus einem flexiblen Saugschlauch, einem Alu-Saugrohr und einem Aufsatz zur Fugenreinigung.

Ein Sicherheitschalter verhindert, dass das Gerät ohne Filter betrieben werden kann. Ein Thermo-Schalter dient der Abschaltung des Stromkreises bei Überhitzung oder Brand im Innern des Gerätes.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Übersicht

1 Netzanschlussleitung

Halterung

für Saugrohr/Saugschlauch

3 Filter-Reinigungs-Schalter
4 Halterung für Saugschlauch
5 Tragegriff
6 Halterung fur Netzkabel
7 Sichtfenster Füllstandsanzeige
8 Ein-/ Ausschalter
9 Verschlussclips
10 Behalterdeckel
11 Schlauchanschluss
12 Henkel fur Metallbehälter
13 Metallbehalter
14 Rollen mit Ansteckport
15 Saugschlauch
16 Saugrohr
17 Fugendüse
18 Faltenfilter

19 Sicherheitschalter

Technische Daten

Aschesauger . PAS 1200 E4

Bemessungs

spannung.220-240 V\~;50/60 Hz Bemessungsaufnahme

(Anschlussleistung) 1200 W

Länge der Netzanschlussleitung ..... 5,0 m Schutzklasse

Schutzart.. IPX0

Saugleistung. 16,5 kPA (165 mbar)
Fassungsvermögen Metallbehälter

brutto 181
effektiv. 141

Lange Saugschlauch ca. 150 cm

AuBendurchmesser

Saugschlauch ca. 35 mm

Lange Saugrohr +Fugenduse ca.40 cm

Durchmesser Saugrohr ca. 35 mm

Gewicht (inkl. aller Zubehörteile)..ca. 3,9 kg

Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Symbole auf dem Gerät

Nur für kalte Asche, siehe Bedi
nungsanleitung!
Kein Ruß und brennbare Stoffe
einsaugen. Beim Saugen ständig
Schläuche und Sauger auf Erwär
mung überprüfen.
Nach und vor dem Saugen den
Sauger entleeren und reinigen.
Bitte regelmäßig den Filter reini
gen.

Achtung!

Vor Gebrauch sorgfältig lessen. Aufbewahren zum Nachschlagen.

Gerät nicht dem Regen aussetzen

Max. 40^ / 104^

Nur für kalte Asche*! Es besteht Brandgebung, wenn das Sauggut eine Temperatur von 40^ (104^) überschreitet!

• „Kalte Asche" ist Asche, die ausreichend lange erkaltet ist und keine Glutnester mehr enthalt. Dies kann festgestellt werden, indem die Asche mit einem metallen Hilfsmittel durchkommen wird, bevor das Gerät zum Einsatz kommt. Von der kalten Asche besteht keine wahrnehbare Wär-mestrahlung mehr aus.

Keine Flüssigkeiten mit dem Gerät aufsaugen!

Faltenfilter richtig einsetzen

Halbautomatisches Filter-Selbst-Reinigungssystem

Schalter fur Filter-Reinigungssystem.

Saugschlauch Anschluss Metallbehälter

Elektrogeräte gehoren nicht in den Hausmüll.

Schutzklasse II

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen mit Angaben zur Verhütung von Schaden.

Netzstecker einstecken

Netzsteckerziehen

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Die Hinweise in dieser Betriebsanleitung müssen befolgt werden. Außer dem sind die Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers zu beachten.

Vorsicht: Beim Gebrauch des Gerätes sind zum Schutz gegen Verletzungs- und Brandgebung folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Achten Sie darauf, dass die Netzanschlussleitung nicht durch Ziehen über scharfe Kanten, Ein

klemmen oder Ziehen am Kabel beschädigt wird.

• Uberprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschadigt oder abgenutzt ist.

• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker:

• wenn das Gerät nicht verwendet wird,

• bevor das Gerät geöffnet wird,

• bei allen Wartungs- und Reinigungsarbeiten,

• wenn die Netzanschlussleitung beschädigt oder verwickelt ist.

Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steckdose zuziehen. Schutzen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

SchlieBen Sie das Gerat nur an eine Steckdose an, die mit mindestens 16 A abgesichert ist.

SchlieBen Sie das Gerat an eine Steckdose mit Fehlerstrom-Schutz-einrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

• Setzen Sie das Gerät nicht dem Regen aus. Benutzen Sie das

Gerät nicht in feuchter oder nasser Umgebung.

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).
- Benutzen Sie Verlängerungskabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn-zeichnete Verlängerungskabel.
- Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

So vermeiden Sie Unfälle und Verletzungen:

• Hinterlassen Sie ein betriebsbereites Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt werden.
• Düsen und Saugrohr)dürfen beim Arbeiten nicht in Kopf/howekommen. Es besteht Verletzungsgefahr.
• Saugen Sie keine—heifen, gluhenden, brennbaren, explosiven oder gesundheitsgeführenden Stoffe oder Stäube (Staubklasse L, M, H) auf. Dazu zahlen unter anderen—heibe Asche, Benzin, Lösungsmittel, Säuren oder Laugen. Es besteht Brand- und Verletzungsgefahr.
• Achtung! Gefahrenstoffe (z. B. Benzin, Lösungsmittel, Säuren oder Laugen) sowie Asche von unzu-lässigen Brennstoffen (z. B. aus Ölfeuerungsöfen oder Heizkesseln))dürfen nicht eingesaugt werden! Es

besteht die Gefahr von Personenschaden.

• Saugen Sie keine feinen brennbaren Stäube ein, es besteht Explosionsgefahr.
• Saugen Sie keine—heiße Asche und—heiße, gluhende oder brennende Gegenstände (z. B. Holzkohle, Zigaretten...) auf. Es besteht Brandgebung.
• Saugen Sie keine Flüssigkeiten, Ruß oder Putz- und Zementstaub auf. Sie konnten das Gerät beschädigen.
  Das Sauggut darf eine Temperatur von 40^ nicht überschreiben. Sauggut, welches von auBen abgekuhl t aussieht, kann innen immer noch heiB sein. HeiBes Sauggut kann sich im Luftstrom wieder entzünden. AuBerdem kann das Gerat beschadigt werden. Schalten Sie bei einer Erwarmung das Gerat aus undziehen Sie den Netzstecker. Lassen Sie das Gerat im Freien unter Aufsicht abkühlen.

So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Achten Sie daraufuf, dass das Gerät korrekt zusammengebaut ist und der Filter in der richtigen Position ist.
• Stellen Sie das Gerät beim Einsatz gen nicht auf wärmeempfindliche Fußböden ab. Benutzten Sie aus Sicherheitsgründen beim Reinigen von Öfen, Kaminen oder Grillgeräten eine feuerfeste Unterlage.
• Löschen Sie heiße Aschepartikel nicht mit Wasser, da durch die

plötzlichen Temperaturunterschiede Risse in Ihr dem Kamin entstehen können.

• Benutzen Sie nur Ersatz- und Zubehörteile, die von unserem Service-Center geliefert und empfohlen werden. Der Einsatz von Fremdeilen führt zum sofortigen Verlust des Garantieanspruches.
• Lassen Sie Reparaturen nur durch von uns ermächtigte Kundendienststellen ausfuhren.
• Beachten Sie die Hinweise zur Reinigung und Wartung des Gerätes.
  Entleeren und reinigen Sien nach und vor dem Saugen den Sauger, um die Ansammlung von Materialien, die eine Brandlast darstellen, im Sauger zu vermeiden.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Gefahr durch elektrischen Schlag!

Rollen montieren

Klippen Sie die drei Rollen (A 14) an die Unterkante des Gehäuses an die jeweiligen Wölbungen. Die Wölbungen befinden sich auf der Unterseite des Gehäuses.

Faltenfilter montieren

Vor der ersten Inbetriebnahme ist der Faltenfilter (18) bereits vormontiert.

1. Setzen Sie den Faltenfilter (18) auf den umgedrehten Behälterdeckel (10).

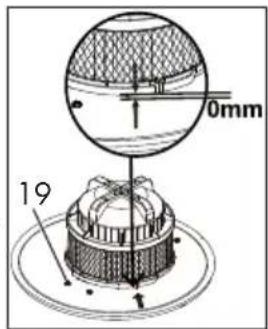

2. Schrauben Sie den Faltenfilter (18) im

Uhrzeigersinn fest. Der Faltenfilter (18) muss am Behalterdeckel (10) aufliegen und den Schalter des Sicherheitschalters (19) nach unter drücken.

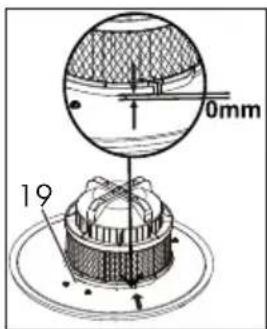

Der Pfeil am Faltenfilter (18) muss auf derselben Hohe liegen, wie der Pfeil auf dem Label des Behälterdeckels (10).

Ist der Sicherheitschalter (19) nicht gedrückt, lasst sich das Gerät nicht starten.

Ist der Faltenfilter (18) weiter gedreht, wie die Pfeilmarkierung auf dem Label vorgibt, kann sich der Faltenfilter am Behalterdeckel (10) festsaugen.

1. Setzen Sie den Behälterdeckel (10) auf den Metallbehälter (13) auf und verschreiben Sieihn mit den Verschlussclips (9).

Beim Aufsetzen des Behälterdeckels (10) mussen Sie darauf achten, dass sich Ein-/Ausschalter (8) und Schlauchanschluss (11) grob in einer Flucht befinden, sonst{lsst sich der Behälterdeckel nicht richtig aufsetzen.

Saugschlauch montieren

1. Schlieben Sie den Saugschlauch (15) an. Dazu stecken Sie das drehbare Kunststoff-Endstück mit dem aufgedruckten Symbol in den Schlauchanschluss (11) und schrauben es im Uhrzeitigersinn fest (Bajonett-Verschluss).

Umfassen Sie beim Montieren bzw. Losen des Saugschlauches (15) das schwarze Kunststoff-Endstück und nicht den Saugschlauch (15). Der Schlauch konnte durch Verdrehen oder Verbiegen beschädigt werden.

Saugrohr:

Steen Sie das Saugrohr (16) auf das starre Endstück des Saugschlauches (15).

Fugendüse:

Stecken Sie die Fugendüse (17) auf das starre Endstück des Saugschlauches (15).

Saugrohr und Fugendüse:

Steen Sie die Fugendüse (17) auf das Saugrohr (16) und these auf das starre Endstück des Saugschlauches (15).

Ein-/Ausschalten

Stecken Sie den Netzstecker des Gerätes ein.

Das Gerät ist mit einem Sicherheitschalter (B 19) ausgestellt, der den Betrieb nur mit korrekt eingebautem Faltenfilter (B 18) zulässst.

Einschalten:

Ein/Ausschalter (A 8) in Stellung „I"
Ausschalten:
Ein/Ausschalter (A 8) in Stellung „O'

Arbeitshinweise

Das Aufsagen von gluhenden Asche sowie brennbaren, explosiven oder gesundheitsgeführenden Stoffen ist verboten. Es besteht Verletzungsgefahr!

• Stellen Sie das Gerät auf eine ebene wärmeunempfindliche Fläche.
• Verwenden Sie zum Saugen stets das Saugrohr (16). Bei geringer Verschmutzung halten Sie das Saugrohr (16) in einem Abstand von ca. 1 cm über die Asche. Große Aschemengen entfern den Sie, indem Sie das Saugrohr (16) direkt eintauchen.
• Saugen Sie ausschließlich abgekühnte Asche von weniger als 40^ .
• Prufen Sie beim Saugen ständig Metallbehälter (13) und Saugschlauch (15) auf Erwärung.
• Schalten Sie bei einer Erwärung das Gerät aus undziehen Sie den Netzstecker. Lassen Sie das Gerät im Freien unter Aufsicht abkühlen.

In Arbeitspausen konnen Sie das Saugrohr (16) in die Halterung (2) am Bahalterdeckel (10) oder in einen Aufstockport an einer der Rolten (14) stecken.
- Verwenden Sie zum Transport des Gerätes stets den Tragegriff (5).
- Füllen Sie den Metallbehälter (13) maximal bis zur Häfte, damit der Faltenfilter (18) stets frei bleibt.
- Entleeren Sie den Behälter im Freien, um Verschmutzungen zu vermeiden (siehe „Reinigung/Wartung").
- Reinigen Sie den Fallenfilter (18) (siehe „Reinigung/Wartung)):

• bei nachlassender Saugleistung,
• wenn das Sichtfenster der Füllstandsanzeige (7) auf dem Behälterdeckel rot wird.

Filter-Reinigungs-Schalter

Stecken Sie den Netzstecker des Gerätes ein und schalten Sie das Gerät ein.

Bei nachlassender Saugleistung konnen Sie durch Betätigkeiten des Filter-Reinigungs-Schalters (3) eine Verbesserung der Saugleistung erzielen.

1. Schalten Sie das Gerät ein.

2. Verschlieben Sie die Ansaugöffnung des Saugrohres/Saugschlauches (16/15) mit der Hand.

3. Drücken Sie den Schalter (3) zum zum Entriegeln nach unten. Halten Sie den Schalter gedrückt und drehen Sieihn um 70^ im Uhr-zeigersinn bis ein Klacken zu hör

1. Zeitl lessen Sie den Schalter los.

Wiederholen Sie den Vorgang dreimal.

Reinigung/Wartung

Vor allen Arbeiten an dem Gerät den Netzsteckerziehen. Gefahr durch elektrischen Schlag!

Spritzen Sie den Behälterdeckel (A 10) nicht mit Wasser ab. Verwenden Sie zur Reinigung des Gerats keine scharfen Reinigungsbzw. Lösungsmittel. Das Gerät könnte beschädigt werden.

Allgemeine Reinigungsrarbeiten

Reinigen Sie das Gerät nach jeder Benutzung:

• Führn Sie die Reinigung im Freien aus, um Verschmutzungen zu vermeiden.
• Nehmen Sie den Behälterdeckel (10) ab und leeren Sie den Metallbehälter (13). Reinigen Sie den Metallbehälter (13) mit Wasser und halten Sie ihn trocknen.
• Nach dem Entfernen des Saugschlauches (15) reinigen Sie die Anschlüsse von Staub- und Rußpartikeln. Dies gewährleistet das leichtgängige Wiedereinsetzen des Saugschlauches (15).
• Reinigen Sie den Faltenfilter (18) (siehe „Faltenfilter reinigen").

B

Faltenfilter reinigen

Ersetzen Sie den Faltenfilter (A 18), wenn er verschlissen, beschädigt oder stark verschmutzt ist (siehe „Ersatzteile/Zubehör").

1. Nehmen Sie den Behälterdeckel (10) ab.
2. Drehen Sie den Faltenfilter (18) gegen den Uhrzeigersinn undnehmen Sieihn ab.
3. Klopfen Sie den Faltenfilter (18) aus und reinigen Sie Ihn mit einem Pinsel oder Handfeger.

Reinigen Sie den Faltenfilter nicht in Wasser.

1. Setzen Sie den Faltenfilter (18) auf den umgedrehten Behälterdeckel (10).
2. Schrauben Sie den Faltenfilter (18) im

Uhrzeigersinn fest. Der Faltenfilter (18) muss am Behälterdeckel (10) aufliegen und den Schalter des Sicherheitschalters (19) nach unter drücken.

Der Pfeil am Faltenfilter (18) muss auf derselben Höhe liegen, wie der Pfeil auf dem Label des Behalterdeckels (10).

D

Aufbewahrung

• Zur Aufbewährung wickeln Sie die Netzanschlussleitung (1) um die Halterung (6) auf dem Behälterdeckel (10).
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Zurplatzsparen den Lagerung des Aschessaugers konnen Sie zum Beispiel:

das andere Ende des Schlauches auf Halterung (2) aufstecken:
das Saugrohr (16) und die Fugendüse (17) auf eine der drei Rolten mit Ansteckport (14) aufstecken.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmull.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Repa-ratur durch Elektrofachmann
	Gerät ist nicht eingeschaltet	Gerät einschalten (siehe „Ein-/ Ausschalten")
	Sicherheitsstopp wegen fehlendem oder falsch eingesetztem Faltenfilter (18)	Faltenfilter korrekt einsetzen (siehe „Reinigung/Wartung")
	Ein-/Ausschalter (8) defekt	Reparatur durch Kundendienst
	Motor defekt
Reduzierte oder fehlende Saugleistung	Saugschlauch (15) oder Saugrohr (16) verstopft	Verstopfungen und Blockierungen beseitigen
	Metallbehälter (13) ist nicht ver-schlossen	Metallbehälter schlieben
	Metallbehälter (13) zu hoch befüllt	Metallbehälter entleeren (siehe „Reinigung/Wartung")
	Faltenfilter (18) ist zugesetzt	Faltenfilter reinigen oder ersetzen (siehe „Reinigung/Wartung")

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte Telefonisch an das Service-Center (siehe "Service-Center"Seite 15).Halten Sie die unten genannten Bestellnummern bereit.

Position Betriebsanleitung	Position Explosionszeichnug	Bezeichnung
A 15	19	Saugschlauch	91102908
A 16+17	10+11	Saugrohr + Fugendüse	91102909
A 18 13 Faltenfilter	91102910
A 13	18	Metallbehälter	91102911

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln diesen Produkts stehen Ihnen gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlandage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt vonuns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzen voraus, dass innerhalb der DreiJahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangelbesteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen (z. B. Filter) oder fur Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). These Garantie verfällt, wenn das Produkt beschadigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist ledigious fur den privaten und nicht fur den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bette halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 345813_2001) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unseren Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitteibe inkl. aller beim Kauf mitgelieferten Zubehorteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten halten. Sie erstellt Ohnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Die Entsorgung ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone]

E-Mail: [e-mail]

IAN 345813_2001

AT Service Osterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 345813_2001

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 345813_2001

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

DEUTSCHLAND

www.grizzlyy-service.eu

Contents

Introduction 16

Application 16

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzly-service.eu

Table des matieres

Introduction 27

Emploi 27

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
Allemagne
www.grizzly-service.eu

Technische gegevens 43

Beschermingsklasse . IPXO

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

www.grizzly-service.eu

Spis tresci

Wstep 54

Przeznaczenia 54

Opis ogolny 55

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Niemcy

www.grizzly-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

Nemecko

www.grizzlyy-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Nemecko

www.grizzly-service.eu

DE AT CH	Original EG-Konformitätserklärung
Hiermit bestätigten wir, dass der Aschesauger Baureihe PAS 1200 E4 Seriennummer 202004000001 - 202009093614 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A2:2019 • EN 60335-2-2:2010/A1:2013 • PPP 52341D:2015 EN 62233:2008 • EN 55014-1:2017 • EN 55014-2:2015 EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (20)**trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY 30.09.2020	Christian Frank Dokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Stand der Informationen - Last Information

Ident.-No.: 72080665052020-8
