Produkttyp	Automatisches Oberarm-Blutdruckmessgerät
Marke	Braun
Modell	ActivScan 9 BUA 7200
Messmethode	Oszillometrisch
Messbereich (Blutdruck)	40 – 255 mmHg
Messbereich (Puls)	40 – 199 Schläge/min
Genauigkeit (Blutdruck)	± 3 mmHg
Genauigkeit (Herzfrequenz)	± 4 % des Messwerts
Aufpumpen / Ablassen	Automatisch
Manschettengröße	Universal 22 – 42 cm Armumfang
Display	Farb-TFT-Punktmatrix-Display
Speicherkapazität	Bis zu 200 Ergebnisse pro Benutzer (maximal 2 Benutzer)
Stromversorgung	4 AA-Alkalibatterien (LR6) 1,5 V
Batterielebensdauer	Ca. 350 Messungen
Automatische Abschaltung	Nach ca. 60 Sekunden
Konnektivität	Bluetooth Smart (ISM-Band 2,4 GHz)
Gewicht (ohne Batterien)	610 g
Betriebstemperatur	+10 °C bis +40 °C, Luftfeuchtigkeit < 85 % rF ohne Kondensation
Lagertemperatur	-20 °C bis +55 °C, Luftfeuchtigkeit < 85 % rF ohne Kondensation
Garantie	2 Jahre
Hauptfunktionen	Messung, grafischer Verlauf, Kalenderansicht, Durchschnittsberichte (7/14/30 Tage), Mehrbenutzer, animierte Anleitungen, WHO-Farbcode, Bluetooth-Synchronisation mit der Braun Healthy Heart App
Pflege und Reinigung	Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel abwischen; keine aggressiven Mittel verwenden
Reparierbarkeit	Gerät nicht öffnen; für Reparaturen den Kundendienst kontaktieren

Häufig gestellte Fragen - ActivScan 9 BUA 7200 BRAUN

Wie führe ich eine Messung korrekt durch?

Setzen Sie sich hin, entspannen Sie sich, bewegen Sie sich nicht und sprechen Sie nicht. Platzieren Sie die Manschette 2–3 cm oberhalb des Ellenbogens, mit dem Schlauch, der entlang der Mitte des Unterarms zur Hand führt. Ziehen Sie die Manschette bequem fest. Verwenden Sie die Messtaste oder das Herzsymbol im Menü, um die Messung zu starten. Das Gerät zeigt Animationen zur Führung an.

Was bedeuten die angezeigten Farben?

Die Farben folgen den WHO-Empfehlungen: Grün (normal), Gelb (leichter Bluthochdruck), Orange (mäßig), Rot (schwer). Das Herz und der Bildschirmhintergrund ändern je nach Ergebnis die Farbe.

Wie stelle ich Datum und Uhrzeit ein?

Bei der ersten Verwendung oder nach Batteriewechsel wird der Einstellbildschirm automatisch angezeigt. Sie können ihn auch über das Uhrensymbol im Hauptmenü aufrufen. Drehen Sie den Navigationsknopf, um die Zahlen zu ändern, und drücken Sie in der Mitte zur Bestätigung.

Wie verbinde ich das Gerät mit meinem Smartphone?

Laden Sie die Braun Healthy Heart App auf Ihr Smartphone herunter. Aktivieren Sie Bluetooth. Wählen Sie am Gerät das Bluetooth-Symbol im Menü. Folgen Sie den Anweisungen in der App zur Kopplung. Ein grüner Haken bestätigt die Verbindung.

Was tun bei Fehler 'ERROR 0' oder 'ERROR 1'?

ERROR 0: Pulssignale zu schwach – Manschette neu positionieren. ERROR 1: Manschette nicht richtig befestigt – Manschette neu anlegen und festziehen, dann Messung wiederholen.

Wie viele Messungen kann ich speichern?

Bis zu 200 Ergebnisse pro Benutzer. Die Ergebnisse werden nach jeder Messung automatisch gespeichert. Wenn der Speicher voll ist, werden die ältesten ersetzt.

Kann ich das Gerät mit einem Herzschrittmacher verwenden?

Konsultieren Sie Ihren Arzt, bevor Sie das Gerät verwenden, wenn Sie einen Herzschrittmacher tragen oder an Arrhythmie, Gefäßverengung, Arteriosklerose oder Diabetes leiden.

Wie lösche ich eine Messung aus dem Verlauf?

Wählen Sie in der grafischen Ansicht (Verlauf) mit dem Navigationsknopf die Messung aus, drücken Sie zur Bestätigung, um die Details anzuzeigen, wählen Sie dann das Papierkorbsymbol unten auf dem Bildschirm und bestätigen Sie.

Das Gerät schaltet sich nicht ein, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polung beachten) und ob sie nicht leer sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine aggressiven Mittel. Tauchen Sie das Gerät nicht in Wasser und setzen Sie es keinen extremen Temperaturen aus.

BEDIENUNGSANLEITUNG ActivScan 9 BUA 7200 BRAUN

Vorgesehene Verwendung des Braun ActivScan™ 9

ActivScan™ 9 ist ein Blutdruckmessgerät, das für genaue, bequeme und intuitive Blutdruckmessungen am Oberarm entwickelt wurde.

Wichtige Informationen zum Blutdruck

Der Blutdruck ändert sich im Laufe des Tages ständig. Er steigt am frühen Morgen stark an und nimmt am späteren Morgen ab. Der Blutdruck steigt am Nachmittag wieder an und fällt dann über Nacht auf einen niedrigen Wert ab. Er kann auch über einen kurzen Zeitraum schwanken. Aufeinanderfolgende Messungen können voneinander abweichen.

Dieses Gerät zeigt Ihren Blutdruckwert mit Bezug auf zwei Werte an: den systolischen und den diastolischen Blutdruck. Der systolische Blutdruck (die obere Zahl) zeigt an, wie viel Druck Ihr Blut gegenüber Ihren Arterienwänden ausübt, wenn das Herz schlägt. Der diastolische Blutdruck (die untere Zahl) zeigt an, wie viel Druck Ihr Blut gegenüber Ihren Arterienwänden ausübt, wenn das Herz zwischen zwei Schlägen ruht. Auch der Pulswert wird nach jeder Messung angezeigt.

Die Europäische Hochdruckgesellschaft (ESH) und die Weltgesundheitsorganisation (WHO) haben die folgenden Standard-Blutdruckwerte definiert (bei Ruhepuls):

Blutdruck (mmHg)	Zu niedrig Normalwerte	Grad 1 Leicht erhöhter Blutdruck	Grad 2 Erhöhter Blutdruck	Grad 3 Stark erhöhter Blutdruck
SYS = Systole (oberer Wert)	unter 100 bis 134	135-159	160-179 ≥180
DIA = Diastole (unterer Wert)	unter 60 bis 84	85-99	100-109 ≥110

Bei jeder auf dem Bildschirm angezeigten Messung zeigt die dazugehörige Farbe (von Grün bis Rot) das entsprechende Blutdruckniveau an. Diese Klassifizierung hilft Ihnen, Ihren Blutdruck zu verstehen. Wenn Sie sich über diese Klassifizierung wirklich Sorgen machen, wenden Sie sich an Ihren Arzt.

Die Richtlinien der Weltgesundheitsorganisation sind auch direkt auf Ihrem ActivScan™ 9 Blutdruckmonitor zu finden. Wenn Sie die farbkodierte Tabelle auf Ihrem Gerät einsehen möchten, drücken Sie die Informationsschaltfläche ?

	SYS(mmHg)		DIA (mmHg)
Grün >	< 135	und	< 85
Gelb >	135-159	oder	85-99
Orange >	160-179	100-1000
Rot >	180+	110+oder

Sicherheitshinweise und wichtige Vorsichtsmaßnahmen

Bitte lesen Sie die komplette Gebrauchsanweisung sorgfältig durch, um genaue Messergebnisse gewährleisten zu können.

Personen, die unter Herzrhythmusstörungen, Gefäßverengungen, Arteriosklerose in den Extremitäten oder Diabetes leiden oder einen Herzschrittmacher haben, sollten den Arzt konsultieren, bevor sie beginnen, ihren Blutdruck selbst zu messen. In diesen Fällen können Blutdruckabweichungen auftreten.

Wenn Sie in ärztlicher Behandlung sind oder Medikamente einnehmen, fragen Sie bitte zuerst Ihren Arzt. Die Verwendung dieses Blutdruckmessgeräts kann keine Rücksprache mit Ihrem Arzt ersetzen.

Grundregeln für genaue Blutdruckmessungen

Führen Sie die Messungen immer zur gleichen Tageszeit und unter den gleichen Bedingungen durch.

Nehmen Sie keine Messung innerhalb von 30 Minuten durch, nachdem Sie geraucht, Kaffee oder Tee getrunken oder sich irgendeiner anstrengenden körperlichen Betätigung unterzogen haben. Diese Faktoren beeinflussen die Messergebnisse.

Messen Sie immer am gleichen Handgelenk. Empfohlen wird der linke Arm.

Platzieren Sie die Manschette direkt auf der Haut. Wickeln Sie die Manschette nicht über eine Jacke, einem Pullover oder Sweatshirt.

Wenn Sie mehrfache Messungen vornehmen wollen, warten Sie etwa 3 Minuten, bevor Sie eine Messung wiederholen.

Produktbeschreibung (siehe Seite 1)

A Home-Taste (berührungsempfindlich) B Navigationsrad Eingabeschaltfläche (Mitte des Navigationsrads) Herzmessungstaste (berührungsempfindlich) E Batteriefachdeckel F Luftschlauch G Verbindungsstück H Display Ein-/Ausschalter J Manschette

Einlegen/Austauschen von Batterien

• Entfernen Sie den Batteriefachdeckel, indem Sie diesen horizontal nach links schieben. Legen Sie anschließend die vier mitgelieferten Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Verwenden Sie beim Austausch von Batterien ausschließlich Alkaline-Batterien vom Typ AA/LR6, 1,5V.
• Neue Batterien reichen für ca. 350 Messungen.
• Beim Austausch der Batterien werden alle im Speicher festgehaltenen Werte bewahrt, Datum und Uhrzeit müssen jedoch neu eingestellt werden.

Die Grundlagen

Ein-/Ausschalter: befindet sich oben auf dem Gerät.

Home-Taste: Wenn die Home-Funktion zur Verfügung steht, ist dieses Symbol beleuchtet.

Berühren Sie die Schaltfläche oder tippen Sie diese an, um zum Home-Bildschirm zurückzukehren.

Navigationsrad: Drehen Sie diesen Steuerungsknopf nach links oder rechts, um die unterschiedlichen Funktionen Ihres Geräts zu durchlaufen und drücken Sie in der Mitte (Eingabetaste), um eine Auswahl zu wählen oder zu bestätigen.

Herzmessungstaste: Wenn diese Taste beleuchtet ist, berühren Sie die Schaltfläche oder tippen Sie diese an, um eine neue Messung zu starten.

Menüsymbole

Durchfuhren einer Messung	Wahlen Sie diese Funktion und betätigten Sie die Eingabetaste, um eine Messung durchzuführen. Diese Funktion ist die gleiche wie die Herzmessungstaste (D)
Verlauf	Wahlen Sie diese Funktion, um den Verlauf und den Trend ihrer Blutdruckwerte in einem farbigen Diagramm anzuzeigen
Kalenderansicht	Wahlen Sie diese Funktion, um ihre Blutdruckwerte in einem Monat über die Kalenderansicht nach Monaten mit farbig hervorgobenen Tagesdurchschnittswerten anzuzeigen.
Berichte	Wahlen Sie diese Funktion, um ihre Blutdruck-Durchschnittswerte in Abständen von 7/14/30 Tagen anzusehen
Nutzer	Wahlen Sie diese Funktion, um einen Nutzer zu wahren, hinzuzufügen, zu bearbeiten oder zu löschen
Einstellung von Datum und Uhrzeit	Wahlen Sie diese Funktion, um Datum und Uhrzeit auf Ihr Gemär einzustellen
Schaltstufen	Wahlen Sie diese Funktion, um die Anweisungen der Animationen zu aktivieren/deaktivieren oder die Nutzerauswahl beim Einsatzalten zu aktivieren/deaktivieren
Bluetooth®-Kopplung Wahlen Sie diese Funktion, um Ihr Gemär mit der Braun Healthy Heart App zu koppeln
Informationen	Wahlen Sie diese Funktion, um weitere Informationen über die Blutdruck-Farbtabelle und korrekte Messungen von Blutdruckwerten zu erhalten

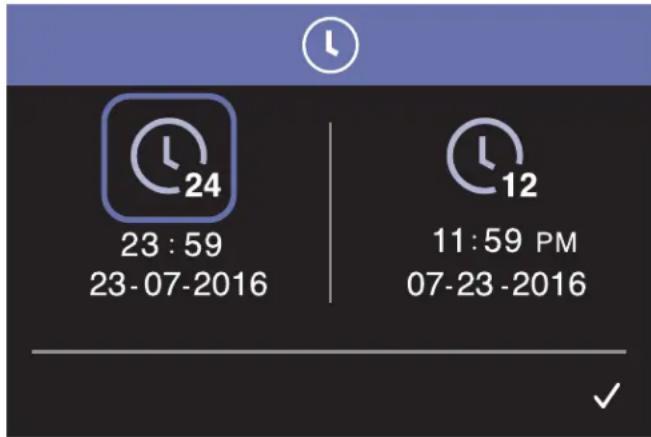

Datum und Uhrzeit einstellen

Bevor eine Messung durchgeführt werden kann, müssen Datum und Uhrzeit eingestellt werden.

Die korrekte Einstellung von Datum und Uhrzeit ist wichtig, um sicherzustellen, dass die Werte korrekt auf dem Gerät und der Braun Healthy Heart App angezeigt werden.

Dieser Bildschirm wird automatisch angezeigt, wenn das Gerät erstmals verwendet wird oder nachdem neue Batterien eingesetzt wurden.

Wenn Sie Datum und Uhrzeit später ändern müssen (zum Beispiel für die Anpassung an die Sommerzeit), können Sie diesen Bildschirm über das Hauptmenü erreichen, indem Sie das Symbol für Datum und Uhrzeit wählen.

Wählen Sie das Format (EU oder US), dann das Datum und die Uhrzeit, indem Sie das Navigationsrad drehen. Betätigen Sie die Eingabetaste, um das Feld zu aktivieren. Wenn das Feld blinkt, können Sie die Zahlen anpassen. Betätigen Sie erneut die Eingabetaste, um die eingegebenen Zahlen zu bestätigen. Der Cursor springt daraufhin zum nächsten Feld. Wiederholen Sie diesen Vorgang. Anschließend bestätigen Sie durch Auswahl des Symbols „Speichern".

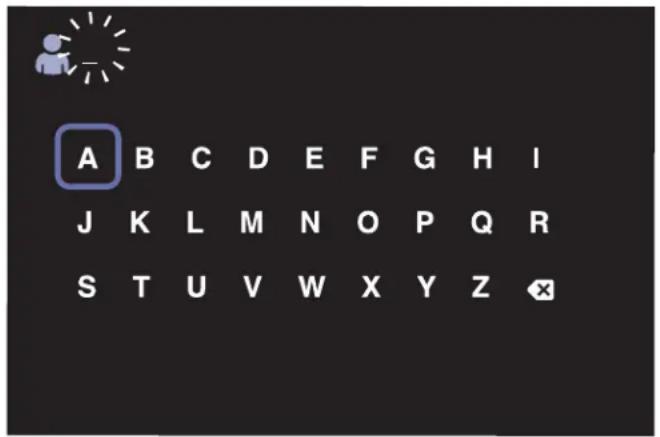

Einstellen eines Nutzernamens

Wählen Sie den Nutzer vom Hauptmenü und betätigen Sie die Eingabetaste. Wählen Sie jetzt die Buchstaben durch Drehen des Navigationsrads und bestätigen Sie jeden Buchstaben durch Betätigen der Eingabetaste. Danach wählen Sie das Speichersymbol ✓ und betätigen die Eingabetaste.

Namen können jederzeit durch Auswahl des Nutzersymbols vom Hauptmenü geändert werden.

Der Nutzername geht nicht verloren, wenn die Batterien entfernt oder ausgetauscht werden.

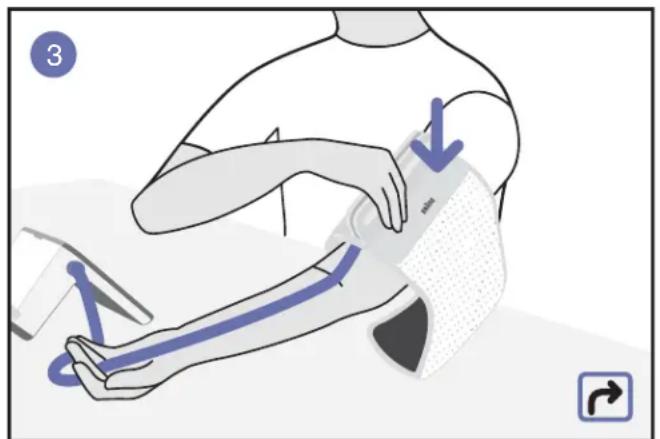

Korrekte Haltung und Positionierung der Manschette

Um genaue Werte zu erhalten, ist es wichtig, auf eine korrekte Haltung zu achten. Für mehr Genauigkeit empfehlen wir die Verwendung des linken Arms, da dieser sich näher an Ihrem Herzen befindet.

Die korrekte Position der Manschette liegt 2-3 cm oberhalb des Ellbogens, wobei der Schlauchausgang in Richtung Ihrer Hand weist und entlang der Mitte des Inneren Ihres Ellbogens verlaufen sollte. Sichern Sie die Manschette mit dem Klettverschluss, so dass sie fest, aber bequem anliegt. Ziehen Sie die Manschette fest, sodass kein Freiraum zwischen Manschette und Arm bleibt.

Der ActivScan™ 9 bietet Animationen auf dem Bildschirm, die Ihnen dabei helfen, die korrekte Haltung zu finden und die Manschette richtig anzubringen. Diese Unterstützungsfunktion wird automatisch angezeigt, wenn das Gerät zum ersten Mal verwendet wird und kann anschließend optional vor jeder Nutzung angezeigt werden, indem das Einstellungssymbol gewählt wird.

Diese Anweisungsanimation kann außer durch Auswahl des Informationssymbols vom Hauptmenü geändert werden.

Durchführung einer Blutdruckmessung

1. Setzen Sie sich hin, bleiben Sie ruhig, sprechen und bewegen Sie sich während der Messung nicht, und bewegen Sie auch nicht den Arm, an dem Sie messen.
2. Bringen Sie die Manschette 2-3 cm oberhalb des Ellbogens an, wobei der Schlauchausgang in Richtung Ihrer Hand weist und entlang der Mitte des Inneren Ihres Ellbogens verlaufen sollte.
3. Berühren Sie das Symbol für die Herzmessung links vom Navigationsrad, um eine Messung zu starten, oder wählen Sie die Herzschaltfläche im Hauptmenü. Die Messungen beginnen 3 Sekunden nach Start des Countdown-Zählers auf dem Bildschirm. Sie können die Messung jederzeit abbrechen, indem Sie die Home-Taste oder die Eingabetaste betätigen.

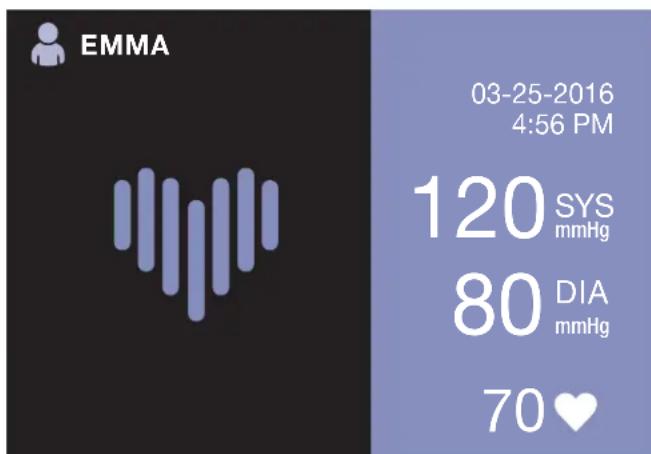

Ihre Werte verstehen

Wenn eine Messung abgeschlossen ist, werden die Werte auf dem Bildschirm zusammen mit einem farbigen Herzlogo angezeigt. Das Herzlogo und die Hintergrundfarbe zeigen das Niveau an Bluthochdruck für diesen Wert an. Bitte sehen Sie in der farbkodierten WHO-Tabelle (auf Seite 2) nach, um diese Interpretation zu verstehen.

SYS: zeigt den Wert für den systolischen Blutdruck an. DIA: zeigt den Wert für den diastolischen Blutdruck an.

Zeigt den Puls an (Herzfrequenz).

Dieses Symbol wird angezeigt, wenn der Herzschlag unregelmäßig ist. Ein

unregelmäßiger Herzschlag kann schlicht durch Sprechen, Bewegungen oder Erschütterungen während einer Messung verursacht werden. Wenn das Symbol jedoch häufig erscheint, obwohl Sie sich strikt an die Anweisungen gehalten haben, sollten Sie mit Ihrem Arzt sprechen.

Speicherfunktion:

Ihr ActivScan™ 9 speichert bis zu 200 Werte für jeden Nutzer. Die Werte werden automatisch gespeichert, sobald die Messung abgeschlossen ist. Wenn 200 Werte erreicht sind, ersetzen die neuesten Werte automatisch die ältesten. Wir empfehlen Ihnen, Ihre gespeicherten Werte regelmäßig auf die Braun Healthy Heart App auf Ihr Smartphone zu übertragen, um die Entwicklung Ihres Blutdrucks problemlos auch über einen längeren Zeitraum verfolgen zu können.

Der Speicher ist nicht-flüchtig. Gespeicherte Werte gehen bei einem Austausch der Batterien nicht verloren.

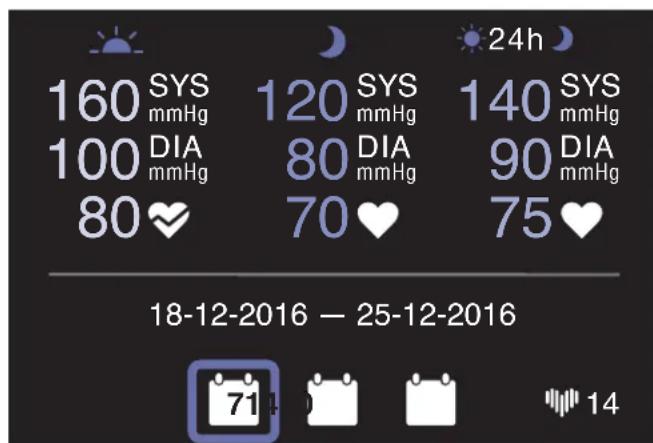

Rufen Sie den Durchschnitt Ihrer Werte auf.

Sie können den Durchschnitt Ihrer Werte als Bericht aufrufen, indem Sie das Berichtssymbol im Menü wählen. Diese Funktion liefert Ihnen die Durchschnittswerte der letzten 7, 14 oder 30 Tage für den Morgen (links), den Abend (Mitte) oder den ganzen Tag (rechts).

Die Gesamtzahl der in der entsprechenden Periode gemessenen Werte wird darunter angezeigt.

Der Aufruf des Durchschnitts Ihrer Werte liefert Ihnen einen Blutdruckwert, der repräsentativer für Ihre gesamte Herzgesundheit ist.

Achten Sie darauf, regelmäßig Ihren Blutdruck zu messen, sodass die durchschnittlichen Angaben ein genaueres Bild Ihrer Herzgesundheit anzeigen.

Bezieht sich auf die am Morgen zwischen 04:00 und 09:59 Uhr durchgeführten Messungen. Bezieht sich auf die am Abend zwischen 19:00 und 01:59 Uhr durchgeführten Messungen.

24h

Bezieht sich auf die den ganzen Tag über, also zwischen 00:00 und 23:59 Uhr, durchgeführten Messungen.

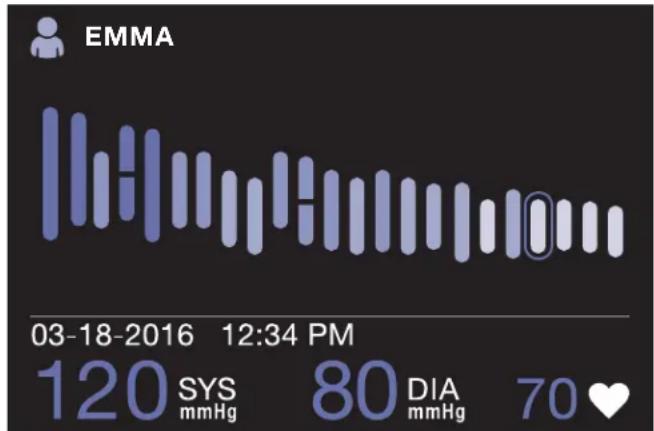

Nachverfolgen der Entwicklung Ihres Blutdrucks

Wenn Sie das Verlaufssymbol im Menü wählen, erhalten Sie Zugriff auf einen Überblick über Ihre Blutdruckdaten in Form eines Balkendiagramms.

Jeder farbige Balken repräsentiert eine einzelne Messung. Wählen Sie einen farbigen Balken, indem Sie die blaue Hervorhebungsbox mithilfe des Navigationsrads entsprechend bewegen. Die Details des gewählten Wertes werden unter dem Balkendiagramm angezeigt. Jede Balkenfarbe entspricht den Richtlinien der Weltgesundheitsorganisation wie auf Seite 2 dargestellt.

Dieses Symbol zeigt den Pulswert an.

Dieses Symbol wird angezeigt, wenn für diesen ausgewählten Wert ein unregelmäßiger Herzschlag wahrgenommen wurde.

Der unregelmäßige Herzschlag wird in diesem Balkendiagramm außerdem mit einem unterbrochenen Farbbalken für den entsprechenden Wert dargestellt.

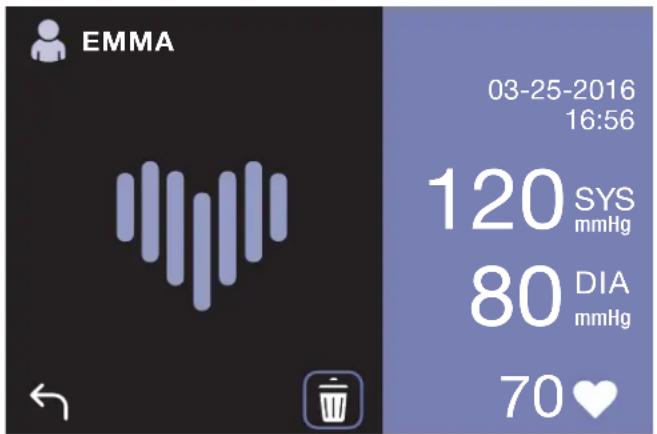

Einen Wert löschen

Es besteht die Möglichkeit, einen bestimmten einzelnen Wert aus der Verlaufsansicht zu entfernen. Dieser Wert wird dann auch aus allen anderen Ansichten entfernt und wird bei der nächsten Verbindung mit Ihrer Braun Healthy Heart App nicht übertragen.

Wählen Sie einen Wert aus dem Balkendiagramm und betätigen Sie dann die Eingabetaste. Daraufhin wird ein Bildschirm mit den Details dieses Werts und ein kleines Symbol zum Löschen des Wertes unten am Bildschirm angezeigt.

Um den Wert zu löschen, wählen Sie das Papierkorbsymbol und betätigen Sie anschließend die Eingabetaste. Um den Vorgang abzubrechen, wählen Sie das Zurück-Symbol und betätigen Sie anschließend die Eingabetaste.

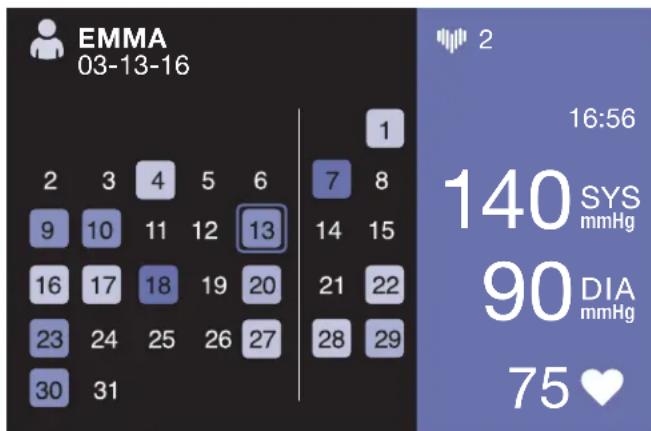

Kalenderansicht

Wenn Sie das Kalendersymbol im Menü wählen, wird Ihr Tagesdurchschnitt Monat für Monat angezeigt.

Monat und Jahr werden oben am Bildschirm angezeigt.

Die Woche beginnt mit Montag auf der linken Seite; Samstag und Sonntag werden rechts von der grauen Linie angezeigt.

Tage mit Werten werden in der entsprechenden Farbe des Tagesdurchschnitts hervorgehoben (siehe WHO-Tabelle auf Seite 2) und die Details eines bestimmten Tagesdurchschnittswertes werden auf der rechten Seite angezeigt.

Mithilfe des Navigationsrads können Sie durch

die verschiedenen Tage des Monats navigieren. Durch die Monate können Sie rasch navigieren, indem Sie auf den ersten (letzten) Tag des Monats gehen und dann zum vorangegangenen (nächsten) Monat springen, etc.

Oben am Bildschirm weist das Herzsymbol, gefolgt von einer Ziffer, auf die Anzahl der Werte hin, die an dem gewählten Tag gemessen wurden.

Sie können alle Messungen eines gewählten Tages ansehen, indem Sie die Eingabetaste betätigen. Das Herzsymbol oben zeigt die Anzahl der Messungen an 1/2. Wenn Sie die Eingabetaste betätigen, gehen Sie zur nächsten Messung weiter.

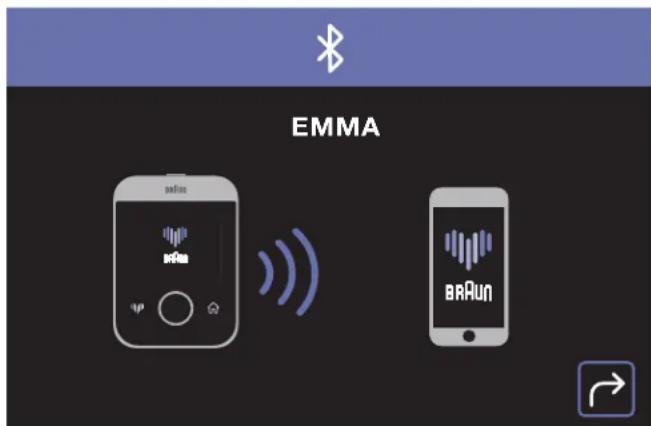

Bluetooth-Kopplung

ActivScanTM 9 ist mit der Braun Healthy Heart App kompatibel.

Stellen Sie sicher, dass Sie die „Braun Healthy Heart“ App auf Ihr Smartphone heruntergeladen haben und die App geöffnet ist.

Um Ihr Gerät mit der Braun Healthy Heart App auf Ihrem Smartphone zu koppeln, wählen Sie das Bluetooth-Symbol im Menü Ihres ActivScan™ 9.

Schalten Sie die Bluetooth-Funktion an Ihrem Telefon ein. Bei der ersten Nutzung der Braun Healthy Heart App folgen Sie den Anweisungen auf dem Bildschirm, um Ihr Gerät zu koppeln. Sowohl App als auch Gerät zeigen an, dass sich die Verbindung im Aufbau befindet.

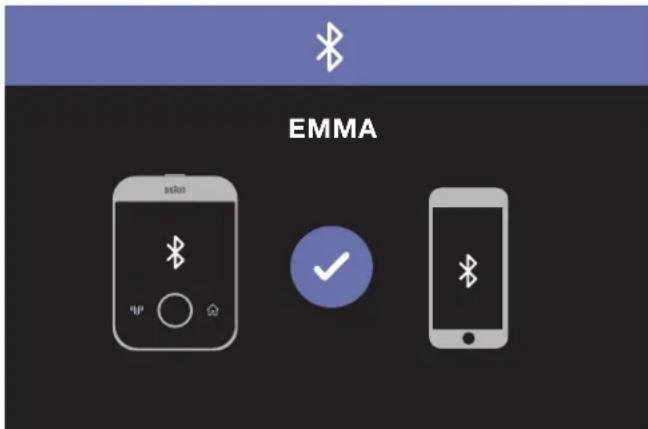

Sobald Ihr ActivScan™ 9 erfolgreich angeschlossen wurde, zeigt der Bildschirm ein grünes Häkchen an.

Wenn Sie ein weiteres Gerät mit Ihrem Smartphone koppeln wollen, gehen Sie zum Bereich „Gerät anschließen“ der App und befolgen Sie die Anweisungen dort.

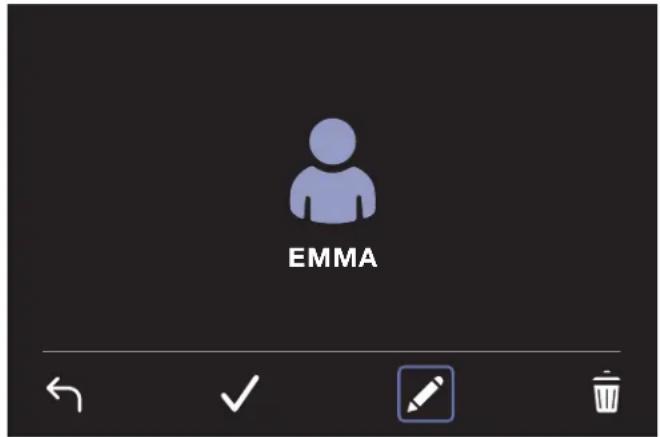

Nutzer hinzufügen, bearbeiten und löschen

Einen zweiten Nutzer hinzuzufügen ist erforderlich, wenn Sie diesen Blutdruckmonitor mit einer anderen Person teilen wollen. Jeder Nutzer/jede Nutzerin hat dann seine/ihre eigenen gespeicherten Werte und Durchschnittswerte.

Um einen zweiten Nutzer hinzuzufügen, wählen Sie das Nutzersymbol im Menü und wählen Sie dann das Symbol für „Nutzer hinzufügen“.

Wenn bereits zwei Nutzer eingerichtet wurden, wählen Sie einen Nutzer, indem Sie das entsprechende orangefarbene oder blaue Symbol wählen; der Name des Nutzers wird unter dem Symbol angezeigt.

Sobald Sie den Nutzer ausgewählt haben, bestätigen Sie diesen durch das Häkchen. Sie können den Nutzernamen bearbeiten oder diesen Nutzer mithilfe der kleinen Symbole unter dem Bildschirm löschen.

Warnhinweis: Wenn Sie einen Nutzer löschen, so löschen Sie auch alle Blutdruckwerte und Durchschnittswerte für diesen Nutzer und löschen ebenfalls den Nutzernamen.

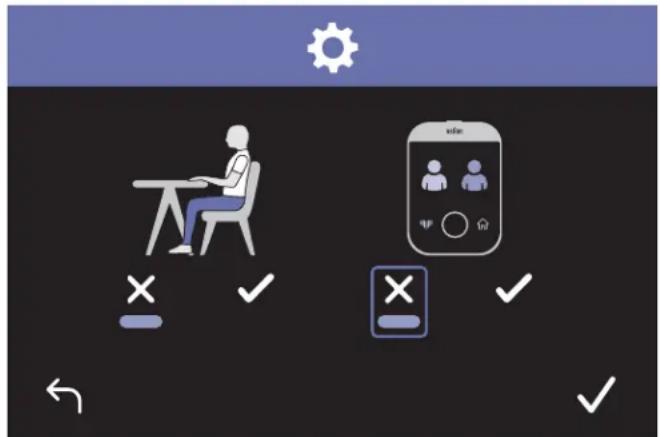

Schaltstufen

Ihr ActivScan™ 9 kann ganz nach Ihren persönlichen Wünschen eingerichtet werden. Die erste Option aktiviert oder deaktiviert die animierten Anweisungen, die gezeigt werden, bevor Sie eine Blutdruckmessung durchführen.

Die zweite Option aktiviert oder deaktiviert die Nutzerauswahl beim Einschalten. Bitte beachten Sie, dass diese Option sich nur dann auswirkt, wenn es zwei Nutzer gibt, die das Gerät verwenden.

Wählen Sie das Häkchen, um diese Option zu aktivieren; wählen Sie das Kreuz, um diese Option zu deaktivieren, und bestätigen Sie die Option durch Betätigen der Eingabetaste.

Speichern Sie Ihre Einstellungen, indem Sie das große Häkchen wählen und anschließend die Eingabetaste betätigen.

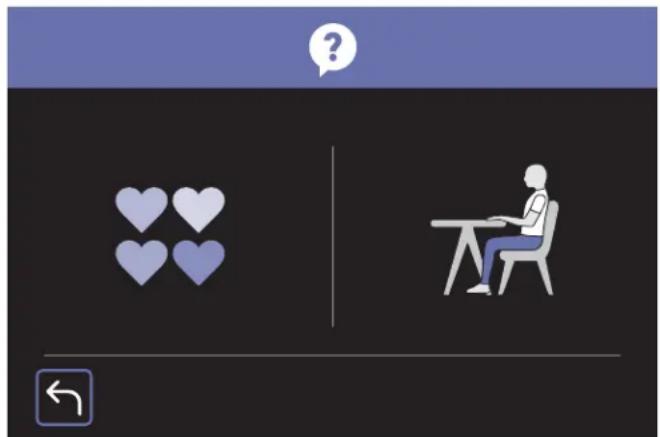

Informationen

Informieren Sie sich über die Farbkodierung, die bei der Anzeige der Messergebnisse verwendet wird. Diese Farbkodierung entspricht den Richtlinien der Weltgesundheitsorganisation.

Hier können Sie die animierten Anweisungen ansehen, wie Sie eine exakte Blutdruckmessung durchführen.

Batterie-Lebensdaueranzeige

Die Batterien sind schwach

Wenn die Batterien zu etwa 80% entladen sind, wird beim Einschalten etwa 6 Sekunden lang das Symbol für niedrigen Batteriestand angezeigt. Oben rechts in der Ecke des Bildschirms wird ein kleines Symbol für niedrigen Batteriestand angezeigt. Ihr ActivScan® 9 Gerät misst jetzt weiterhin verlässlich, Sie sollen dennoch rechtzeitig neue Batterien besorgen.

Batterien sind leer — Ersatz ist erforderlich

Sobald die Batterien vollständig entladen sind, wird beim Einschalten etwa 6 Sekunden lang das entsprechende Symbol für leere Batterien angezeigt und anschließend schaltet sich das Gerät automatisch aus. Sie können keine Werte ermitteln und müssen die Batterien austauschen.

Lagerung und Reinigung

• Das Gerät nicht direkter Sonneneinstrahlung aussetzen, nicht in Bereichen mit hoher Temperatur oder an feuchten oder staubigen Orten aufbewahren.
• Nicht bei extrem niedrigen (unter -20°C) oder hohen (über 55°C) Temperaturen lagern.
• Verwenden Sie ein feuchtes Tuch oder ein mildes Reinigungsmittel, um die Hülle zu reinigen und trocknen Sie diese anschließend mit einem trockenen Tuch.
• Verwenden Sie keine scharfen Reinigungsmittel zur Säuberung.
• Wenn die Einheit für längere Zeit nicht verwendet wird, entfernen Sie bitte die Batterien. (Batterien können auslaufen oder Schaden verursachen).
• Nehmen Sie keine Veränderungen am Gerät vor. Öffnen Sie NIEMALS das Gerät! Dadurch erlischt die Garantie des Herstellers.

Kalibrierung

Dieses Gerät wurde bei der Herstellung kalibriert. Bei sachgemäßer Verwendung ist keine regelmäßige Neukalibrierung erforderlich.

Garantie

Lesen Sie die komplette Gebrauchsanweisung durch, bevor Sie dieses Gerät verwenden. Bitte bewahren Sie Ihre Quittung als Beleg für Kauf und Kaufdatum auf.

Die Quittung muss vorgelegt werden, wenn Sie innerhalb der relevanten Garantiedauer einen Anspruch geltend machen. Kein Garantieanspruch ist gültig ohne Kaufbeleg.

Die Garantie für Ihr Gerät beträgt zwei Jahre (2 Jahre) ab Kaufdatum.

Diese Garantie deckt Material- oder Verarbeitungsfehler ab, die bei normaler Verwendung auftreten. Defekte Geräte, die diesen Kriterien entsprechen, werden kostenlos ersetzt.

Die Garantie deckt KEINE Defekte oder Schäden ab, die durch Missbrauch oder mangelnde Einhaltung der Bedienungsanleitung entstehen. Die Garantie erlischt, wenn das Gerät geöffnet, manipuliert oder mit anderen Teilen oder anderem Zubehör als zur Marke Braun gehörig verwendet wurde, oder wenn Reparaturen durch nicht autorisierte Personen durchgeführt wurden.

Zubehör und Verbrauchsmaterial sind von jeglicher Garantie ausgeschlossen.

Sollten Sie Unterstützung benötigen, gehen Sie bitte auf www.hot-europe.com/support oder suchen Sie die entsprechenden Kundendienstkontaktinformationen am Ende dieser Gebrauchsanweisung.

Diese Garantie gilt nur für Europa, Russland, den Mittleren Osten und Afrika.

NUR Großbritannien: Diese Garantie berührt nicht Ihre gesetzlichen Rechte als Verbraucher.

Chargen- und Seriennummern Ihres Geräts sind auf dem Typenschild auf der Rückseite des Produkts aufgedruckt.

Fehlerbehebung

Problem Ursache Lösung
	Warnhinweis bei niedrigem Batteriestand	Der Batteriestand ist niedrig. Seien Sie bereit, die Batterien bald durch neue zu ersetzen.
	Warnhinweis bei leerer Batterie	Zeigt an, dass die Batterien vollständig entladen sind. Legen Sie neue Batterien ein oder prüfen Sie, ob die Batterien korrekt eingelegt wurden.
Das Gerät schaltet sich nicht ein, der Bildschirm ist schwarz.	Probleme mit den Batterien	Tauschen Sie die Batterien durch neue aus und achten Sie darauf, diese korrekt einzulegen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.
ERROR BLUETOOTH	Verbindung mit Smartphone nicht möglich	Vermeiden Sie elektramagnetische Störungen wie Mikrowellengeräte, WiFi-Router, Laptopcomputer, etc... Stellen Sie sicher, dass die Bluetooth-Funktion auf Ihr Samsung phone aktiviert ist, bevor Sie die Kopplungssequenz beginnen.Befolgen Sie die Anweisungen für die Bluetooth-Kopplung in der Braun APP und leiten Sie die Bluetooth-Kopplungssequenz erneut mithilfe der Braun APP ein.
ERROR 0	Messfehler	Die Impulssignale auf der Manschette sind zu schwach. Positionieren Sie die Manschette neu und wiederholen Sie die Messung.
ERROR 1	Pumpfeher	Die Manschette ist nicht angemessen festgezogen. Positionieren Sie die Manschette neu und wiederholen Sie die Messung.
ERROR 2	Ergebnisfehler - außerhalb des Bereichs	Entspannen Sie sich einen Moment und wiederholen Sie die Messung.Stellen Sie sicher, dass die Manschette richtig an Ihr Arm sitzt.
ERROR 3	Pumpenzeitfehler	Positionieren Sie die Manschette neu und wiederholen Sie die Messung.
ERROR 254	Internet Gerätefehler	Entfernen Sie die Batterien und legen Sie diese anschließend erneut ein. Wenn das Problem weiterhin besteht,kontaktieren Sie den Kundendienst.
ERROR 255	Kalibrierfehler	Entfernen Sie die Batterien und legen Sie diese anschließend erneut ein. Wenn das Problem weiterhin besteht,kontaktieren Sie den Kundendienst.
ERROR FIMWARE	Ein Fehler trat während der Bluetooth-Firmwareaktualisierung auf	Das Gerät startet automatisch neu mithilfe der Original-Bluetooth-Firmware. Starten Sie den Firmware Download neu bzw. befolgen Sie die Anweisungen auf dem Bildschirm der Braun App.

Technische Daten

Artikelnummer BUA7200

Messmethode

Oszillometrisch

Blutdruckmessbereich 40 255mmHg

Pulsmessbereich 40 199 Schläge/Minute

Kalibrierung Genauigkeit Blutdruck: +/- 3 mmHg

Pulsfrequenz: 4% des Wertes

Inflation/Deflation Automatisch

Display Farb-TFT-Bildschirm mit Punktmatrixdisplay

Speicherbereiche Bis zu 200 Werte

Manschettengröße Universalmanschette: 22-42 cm mind./max. Armumfang

Betriebstemperatur +10°C +40°C , weniger als 85% Luftfeuchtigkeit, nicht

kondensierend

Lagerungstemperatur -20°C +55°C, , weniger als 85% Luftfeuchtigkeit,

nicht kondensierend

Gewicht der Einheit 610g (ohne Batterien)

Energiequelle Alkalinebatterie: 4 × AA (LR6) 1,5V

Selbstabschaltung: ca. 60 Sekunden

Lebensdauer

5 Jahre

Drahtlose Kommunikation

Bluetooth® Smart

Frequenzbereich: 2,4 GHz ISM-Band (2400 - 2483,5 MHz)

Modulation: GFSK

Effektive Strahlungsleistung: <20 dBm

Wichtig

Lesen Sie die komplette Gebrauchsanweisung durch.

Wenn das Gerät nicht innerhalb der angegebenen Bereiche für Temperatur, Feuchtigkeit und Atmosphärendruck verwendet wird, kann die technische Messgenauigkeit nicht garantiert werden.

Klassifizierung:

Gerät mit interner Stromversorgung

Anwendungsteile vom Typ BF

IP22 Geschützt gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm und größer. Schutz vor senkrecht fallendem Tropfwasser, wenn das Gerät um bis zu 15° geneigt ist.

Dieses Gerät ist nicht für den Einsatz in Gegenwart einer brennbaren Anästhesiemischung mit Luft, Sauerstoff oder Stickstoffoxid geeignet.

Kontinuierlicher Betrieb bei kurzen Beanspruchungszeiten.

Betriebstemperatur

Lagerungstemperatur

Feuchtigkeit bei Lagerung

Änderungen vorbehalten.

Dieses Produkt erfüllt die folgenden Normen:

EN 60601-1:2006/A1:2013 - Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale.

EN 60601-1-2:2015 - Medizinische elektrische Geräte - Elektromagnetische Kompatibilität - Anforderungen und Tests.

EN 60601-1-11:2010 - Medizinische elektrische Geräte - Anforderungen an medizinische elektrische Geräte

und medizinische elektrische Systeme für die medizinische Versorgung in häuslicher Umgebung.

EN 1060-3:1997 + A2:2009 - Nichtinvasive Blutdruckmessgeräte - Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme.

EN 1060-4:2004 - Nichtinvasive Blutdruckmessgeräte - Prüfverfahren zur Bestimmung der Messgenauigkeit

von automatischen nichtinvasiven Blutdruckmessgeräten.

CE 0297 Dieses Produkt entspricht den Bestimmungen der EG-Richtlinie 93/42/EWG (Medizinprodukterichtlinie).

Dieses Produkt trägt die CE-Kennzeichnung und wurde in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU hergestellt.

Bei medizinischen Elektrogeräten müssen spezielle Vorkehrungen in Bezug auf die elektromagnetische Verträglichkeit (EMV) getroffen werden.

Für detaillierte Informationen zu den EMV-Anforderungen wenden Sie sich bitte an Ihr örtliches autorisiertes Service-Center (siehe Garantiekarte) oder schlagen Sie nach unter www.hot-europe.com/support.

Tragbare und mobile HF-Kommunikationsgeräte können medizinische Elektrogeräte stören.

Dieses Produkt enthält Batterien und wiederverwertbaren Elektromüll. Zum Schutz der Umwelt darf es nicht im Haushaltsmüll entsorgt werden, sondern muss zu den entsprechenden örtlichen Sammelstellen gebracht werden.
