BEDIENUNGSANLEITUNG GDS 18V1050 HC Professional BOSCH

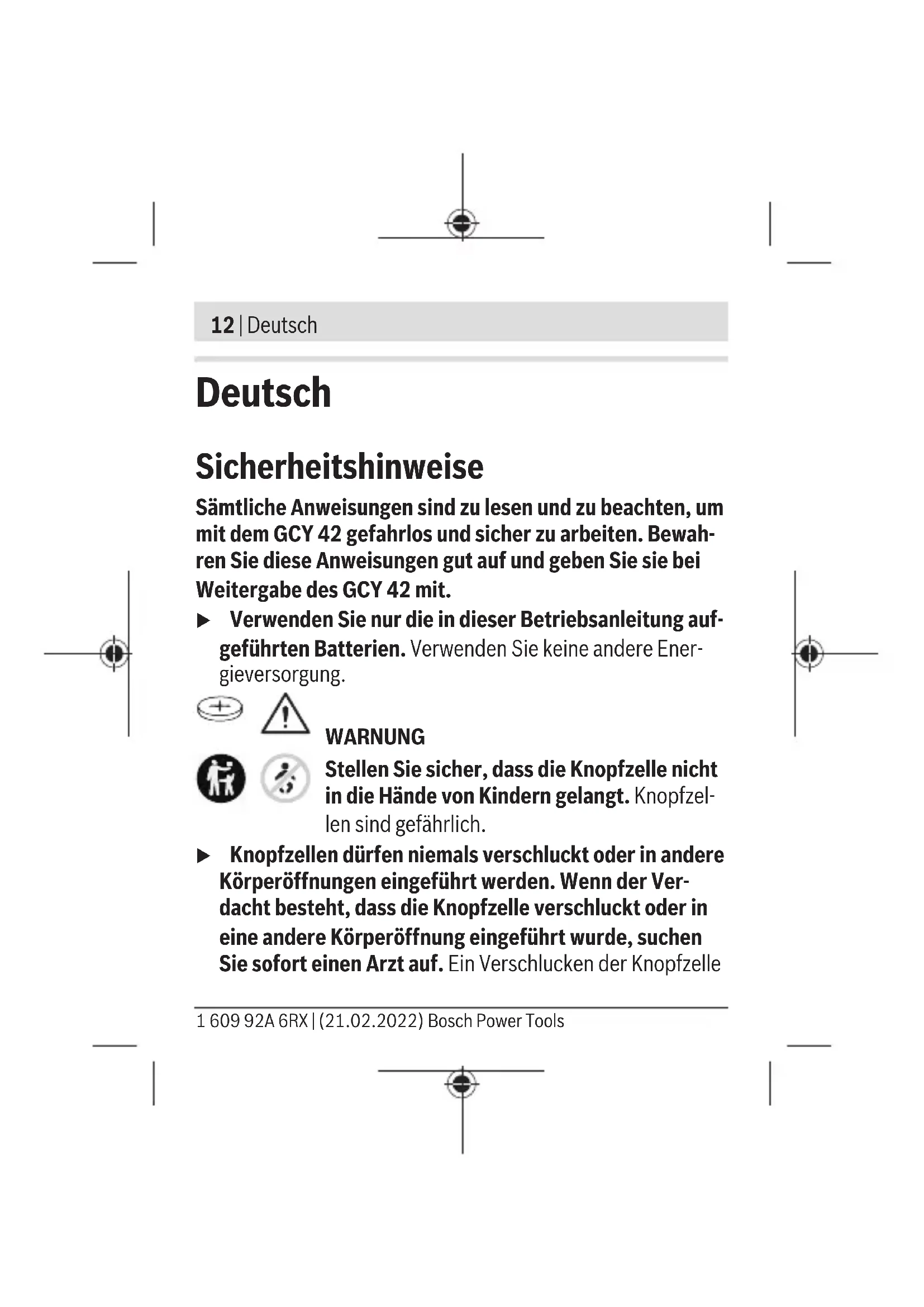

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)12 | Deutsch Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem GCY42 gefahrlos und sicher zu arbeiten. Bewah- ren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des GCY42 mit. u Verwenden Sie nur die in dieser Betriebsanleitung auf- geführten Batterien. Verwenden Sie keine andere Ener- gieversorgung. WARNUNG Stellen Sie sicher, dass die Knopfzelle nicht in die Hände von Kindern gelangt. Knopfzel- len sind gefährlich. u Knopfzellen dürfen niemals verschluckt oder in andere Körperöffnungen eingeführt werden. Wenn der Ver- dacht besteht, dass die Knopfzelle verschluckt oder in eine andere Körperöffnung eingeführt wurde, suchen Sie sofort einen Arzt auf. Ein Verschlucken der Knopfzelle 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsDeutsch | 13 kann innerhalb von 2 Stunden zu ernsthaften inneren Verät- zungen und zum Tod führen. u Achten Sie beim Wechseln der Knopfzelle auf den sach- gemäßen Austausch der Knopfzelle. Es besteht Explosi- onsgefahr. u Verwenden Sie nur die in dieser Betriebsanleitung auf- geführten Knopfzellen. Verwenden Sie keine anderen Knopfzellen oder eine andere Energieversorgung. u Versuchen Sie nicht, die Knopfzelle wieder aufzuladen und schließen Sie die Knopfzelle nicht kurz. Die Knopf- zelle kann undicht werden, explodieren, brennen und Per- sonen verletzen. u Entfernen und entsorgen Sie entladene Knopfzellen ord- nungsgemäß. Entladene Knopfzellen können undicht wer- den und dadurch das Produkt beschädigen oder Personen verletzen. u Überhitzen Sie die Knopfzelle nicht und werfen Sie sie nicht ins Feuer. Die Knopfzelle kann undicht werden, ex- plodieren, brennen und Personen verletzen. u Beschädigen Sie die Knopfzelle nicht und nehmen Sie die Knopfzelle nicht auseinander. Die Knopfzelle kann un- Bosch Power Tools 1 609 92A 6RX | (21.02.2022)14 | Deutsch dicht werden, explodieren, brennen und Personen verlet- zen. u Bringen Sie eine beschädigte Knopfzelle nicht in Kon- takt mit Wasser. Austretendes Lithium kann mit Wasser Wasserstoff erzeugen und damit zu einem Brand, einer Ex- plosion oder zur Verletzung von Personen führen. Die Wortmarke Bluetooth® wie auch die Bildzeichen (Lo- gos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmar- ke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz. u Benutzen Sie das Bluetooth®-Modul nicht mehr, wenn sich die Abdeckung nicht mehr schließen lässt, entfernen Sie die Knopfzelle und lassen Sie es reparieren. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Bluetooth® Low Energy Module GCY42 ermöglicht die Personalisierung und Statusprüfung eines Elektrowerkzeugs sowie die Übertragung von Einstellungen und Daten basierend 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsDeutsch | 15 auf Bluetooth®-Funktechnologie. Der Datenübertragung muss durch den Verwender zugestimmt werden. Informationen zu angebotenen Connectivity-Funktionen erhal- ten Sie in der Applikation (App) Bosch Toolbox oder in der Bedienungsanleitung des verwendeten Elektrowerkzeugs. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten. (1) Knopfzelle (2) Bluetooth® Low Energy Module GCY 42 (3) Platzhalter

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Bosch Power Tools 1 609 92A 6RX | (21.02.2022)16 | Deutsch Technische Daten Bluetooth ® Low Energy Module GCY 42 Sachnummer 1600A01ZE2 1600A013WF 1600A016NH 1600A01L2W Betriebstemperatur –20 °C ... +50 °C Lagertemperatur –20 °C ... +70 °C Maße 7 x 30 x 30 mm Gewicht entsprechend EPTA-Procedure 01:2014 0,01 kg Datenübertragung Bluetooth® Bluetooth® 4.2 (Low Energy)

Signalreichweite maximal 30 m

genutzter Frequenzbereich 2402 – 2480 MHz Ausgangsleistung < 1 mW Energieversorgung 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsDeutsch | 17 Bluetooth ® Low Energy Module GCY 42 Batterie Knopfzelle (3-V-Lithium-Batte- rie, CR 2032) Batterielebensdauer ca. 24 Monate

Die mobilen Endgeräte mussen kompatibel zu Bluetooth

Low-Energy-Geräten (Version 4.2) sein und das Generic Access Profile (GAP) unterstutzen.

Die Reichweite kann je nach äußeren Bedingungen, ein- schließlich des verwendeten Empfangsgeräts, stark vari- ieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein. Systemvoraussetzungen GCY 42 Mobiles Endgerät (Tablet, Smartphone) Android 6.0 (und höher) iOS 11 (und höher) Bosch Power Tools 1 609 92A 6RX | (21.02.2022)18 | Deutsch Montage und Betrieb Energieversorgung u Entfernen Sie die Abdeckung für das Bluetooth® Low Energy Module GCY 42 am Elektrowerkzeug z. B. mit ei- nem Schraubendreher oder einer großen Münze. Durch den Einsatz von ungeeigneten Gegenständen kann die Elek- tronik oder die Abdeckung beschädigt werden. – Folgen Sie zur Inbetriebnahme nach dem Kauf oder Wech- seln der Batterie (1) den Darstellungen auf den Grafiksei- ten. Beachten Sie dabei nachfolgende Hinweise. Erst-Inbetriebnahme (siehe Bilder A1–A5) Hinweis: Bewahren Sie den Platzhalter (3) des GCY42 gut auf. Setzen Sie den Platzhalter wieder ein zur Weitergabe des Elektrowerkzeugs ohne GCY 42. Legen Sie die Batterie (1) mit dem Pluspol nach oben in das GCY 42 (2) ein. Ein Eindrücken der Batterie ist nicht notwen- dig; die Batterie rastet nicht selbstständig ein. Sie wird erst beim Schließen der Abdeckung an der vorgesehenen Position fixiert. 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsDeutsch | 19 Um das GCY42 nach dem Einsetzen zu initialisieren, betätigen Sie den Ein-/Ausschalter des Elektrowerkzeugs. Batterie wechseln (siehe Bilder B1–B4) Entnehmen Sie die verbrauchte Batterie (1) nur mit den Fingern. Bevor die Batterie vollständig verbraucht ist, wird in der App eine Warnung angezeigt. GCY 42 entnehmen (siehe Bilder C1–C2) Wenden Sie beim Entfernen des GCY42 (2) keine Gewalt an. Verwenden Sie keine spitzen oder scharfen Werkzeuge. Hinweis: Wenden Sie eventuell das Elektrowerkzeug, um das GCY42 einfacher entnehmen zu können. Inbetriebnahme Sobald die Batterie (1) eingesetzt ist und der Ein-/Ausschalter am Elektrowerkzeug betätigt wird, sendet das GCY42 kontinu- ierlich ein Signal aus. Das Bluetooth®-Signal wird erst dann un- terbrochen, wenn die Batterie leer oder defekt ist oder ausge- baut wird. Bosch Power Tools 1 609 92A 6RX | (21.02.2022)20 | Deutsch Weiterführende Informationen erhalten Sie direkt in der App von Bosch. Installation und Einrichtung der App Um das GCY42 verwenden zu können, müssen Sie zuerst die App Bosch Toolbox installieren. – Laden Sie sich die App Bosch Toolbox über einen entspre- chenden App-Store (Apple App Store, Google Play Store) herunter. Hinweis: Ein Benutzerkonto bei dem entsprechenden App- Store wird vorausgesetzt. – Wählen Sie anschließend in der App den Unterpunkt My- Tools an. – Das Display Ihres mobilen Endgeräts zeigt alle weiteren Schritte zur Verbindung des Elektrowerkzeugs mit dem Endgerät. Hinweis: Führen Sie zuerst das Tutorial der App vollständig durch. Dadurch erhalten Sie einen besseren Überblick über den Verbindungsvorgang und die Verwendung der Connectivi- ty-Funktionen. 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsDeutsch | 21 Datenübertragung über Bluetooth® Das GCY42 hat ein regelmäßiges Sendeintervall. Je nach Um- gebung können mehrere Sendeintervalle benötigt werden, ehe das GCY42 erkannt wird. Sollte das GCY42 nicht erkannt werden, überprüfen Sie folgendes: – Ist die Entfernung zum mobilen Endgerät zu groß? Verringern Sie den Abstand zwischen mobilem Endgerät und GCY42. – Ist die Batterie zu schwach oder leer? Wechseln Sie die Batterie. – Schalten Sie an Ihrem mobilen Endgerät Bluetooth® aus und wieder ein. Prüfen Sie, ob das GCY42 jetzt erkannt wird. Wartung und Service Wartung und Reinigung Entfernen Sie Verschmutzungen mit einem Pinsel. Verwenden Sie keine Reinigungs- oder Lösemittel. Bosch Power Tools 1 609 92A 6RX | (21.02.2022)22 | Deutsch Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bit- te unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestel- len oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711) 40040460 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsDeutsch | 23 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung GCY42-Module, Zubehör und Verpackungen sollen einer um- weltgerechten Wiederverwertung zugeführt werden. Werfen Sie elektronische Bauteile und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesam- melt und einer umweltgerechten Wiederverwendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektroni- kaltgeräte aufgrund des möglichen Vorhandenseins gefährli- Bosch Power Tools 1 609 92A 6RX | (21.02.2022)24 | English cher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. English Safety instructions All instructions must be read and observed in order to en- able work with the GCY42 to be carried out safely. Store these instructions in a safe place and include them with the GCY42 when giving it to a third party. u Only use the batteries listed in this operating manual. Do not use any other forms of power supply. WARNING Ensure that the coin cell is kept out of the reach of children. Coin cells are dangerous. u Coin cells must never be swallowed or inserted into any other part of the body. If you suspect that someone has 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsEnglish | 25 swallowed a coin cell or that a coin cell has entered the body in another way, seek medical attention immedi- ately. Swallowing coin cells can result in severe internal burns and death within 2 hours. u Ensure that coin cell replacement is carried out prop- erly. There is a risk of explosion. u Only use the coin cells listed in this operating manual. Do not use any other coin cells or other forms of electrical power supply. u Do not attempt to recharge the coin cell and do not short circuit the coin cell. The coin cell may leak, explode, catch fire and cause personal injury. u Remove and dispose of drained coin cell correctly. Drained coin cell may leak and damage the product or cause personal injury. u Do not overheat the coin cell or throw it into fire. The coin cell may leak, explode, catch fire and cause personal injury. u Do not damage the coin cell and or take the coin cell apart. The coin cell may leak, explode, catch fire and cause personal injury. Bosch Power Tools 1 609 92A 6RX | (21.02.2022)26 | English u Do not allow damaged coin cells to come into contact with water. Leaking lithium may mix with water to create hydrogen, which could cause a fire, an explosion, or per- sonal injury. The Bluetooth® word mark and logos are registered trade- marks owned by Bluetooth SIG, Inc. and any use of such marks by Robert Bosch Power Tools GmbH is under li- cense. u If you cannot close the cover, stop using the Bluetooth® module, remove the button cell and have the module re- paired. Product description and specifications Intended Use The Bluetooth® Low Energy ModuleGCY42 enables the per- sonalisation and status checking of a power tool and the trans- fer of settings and data based on Bluetooth® wireless techno- logy. The data transfer must be approved by the user. 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsEnglish | 27 Information about the connectivity functions offered can be found in the Bosch Toolbox application (app) or in the operat- ing manual of the power tool you are using. Product Features The numbering of the components shown refers to the illustra- tions on the graphic pages. (1) Button cell (2) Bluetooth® Low Energy Module GCY 42 (3) Placeholder

Hiermit erklärt Robert Bosch Power Tools GmbH, dass der Funkanlagentyp GCY 42 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätser- klärung ist unter der folgenden Internetadresse verfüg- bar: en Hereby, Robert Bosch Power Tools GmbH declares that the radio equipment type GCY 42 is in compliance with Directive 2014/53/EU. The full text of the EU declarati- on of conformity is available at the following internet ad- dress:
