ПОСІБНИК КОРИСТУВАЧА GDS 18V1050 HC Professional BOSCH

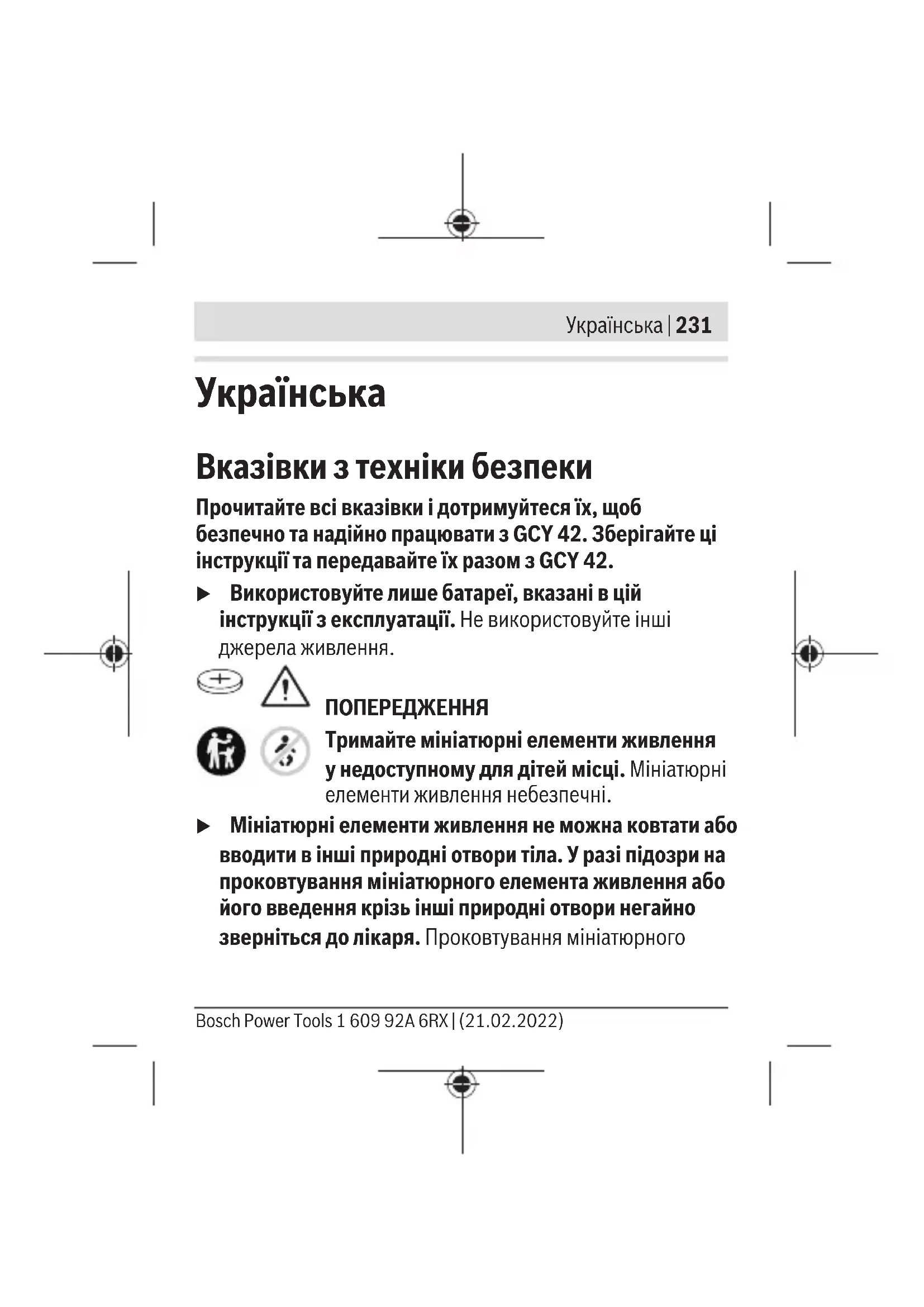

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб безпечно та надійно працювати з GCY42. Зберігайте ці інструкції та передавайте їх разом з GCY42. u Використовуйте лише батареї, вказані в цій інструкції з експлуатації. Не використовуйте інші джерела живлення. ПОПЕРЕДЖЕННЯ Тримайте мініатюрні елементи живлення у недоступному для дітей місці. Мініатюрні елементи живлення небезпечні. u Мініатюрні елементи живлення не можна ковтати або вводити в інші природні отвори тіла. У разі підозри на проковтування мініатюрного елемента живлення або його введення крізь інші природні отвори негайно зверніться до лікаря. Проковтування мініатюрного Bosch Power Tools 1 609 92A 6RX | (21.02.2022)232 | Українська елемента живлення може протягом 2годин призвести до важких внутрішніх опіків і смерті. u Виконуйте заміну мініатюрних елементів живлення належним чином. Існує небезпека вибуху. u Використовуйте лише елементи живлення кнопкового типу, вказані в цій інструкції з експлуатації. Не використовуйте будь-які інші мініатюрні елементи живлення або інші джерела струму. u Не намагайтеся знову зарядити мініатюрний елемент живлення і на закорочуйте мініатюрний елемент живлення. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Виймайте й утилізуйте розряджені мініатюрні елементи живлення згідно з приписами. Розряджені мініатюрні елементи живлення можуть втратити герметичність і пошкодити продукт або травмувати

u Не перегрівайте мініатюрний елемент живлення і не кидайте його у вогонь. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsУкраїнська | 233 u Не пошкоджуйте мініатюрний елемент живлення і не розбирайте його. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Не дозволяйте мініатюрному елементу живлення контактувати з водою. Вивільнений літій може увійти в реакцію з воднем води, викликаючи при цьому пожежу, вибух або травмування людей. Словесний товарний знак Bluetooth® і графічні товарні знаки (логотипи) є зареєстрованими товарними знаками і власністю Bluetooth SIG, Inc. Компанія Robert Bosch Power Tools GmbH використовує ці словесні/ графічні товарні знаки за ліцензією. u Припиніть використання модуля Bluetooth®, якщо кришка не закривається, вийміть мініатюрний елемент живлення і віддайте модуль у ремонт. Опис продукту і послуг Призначення приладу Модуль Bluetooth® Low Energy GCY42 забезпечує можливість персоналізації та перевірки стану Bosch Power Tools 1 609 92A 6RX | (21.02.2022)234 | Українська електроінструмента, а також передачу налаштувань та даних на основі радіотехнології Bluetooth®. Для передачі даних потрібна згода користувача. Інформація щодо запропонованих функцій зв'язку подана у додатку (App) Bosch Toolbox або в інструкції з експлуатації використовуваного електроінструмента. Зображені компоненти Нумерація зображених компонентів посилається на зображення на сторінках з малюнками. (1) Мініатюрний елемент живлення (2) Модуль Bluetooth® Low Energy Module GCY 42 (3)

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsУкраїнська | 235 Технічні дані Модуль Bluetooth ® Low Energy GCY 42 Товарний номер 1600A01ZE2 1600A013WF 1600A016NH 1600A01L2W Робоча температура –20°C...+50°C Температура зберігання –20°C...+70°C Розміри 7x30x30мм Вага відповідно до EPTA- Procedure01:2014 0,01 кг Передача даних Bluetooth® Bluetooth®4.2 (Low Energy)

Дальність сигналу макс. 30м

Використовуваний частотний діапазон 2402–2480 МГц Вихідна потужність <1 мВт

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)236 | Українська Модуль Bluetooth ® Low Energy GCY 42 Батарея Мініатюрний елемент живлення (літієва батарея 3 В, CR 2032) Довговічність батарейок

Мобільні термінали повинні бути сумісні з пристроями Bluetooth

з низьким енергоспоживанням (версія 4.2) і повинні підтримувати стандарт Generic Access Profile (GAP).

Дальність сигналу може значно відрізнятися залежно від зовнішніх умов, включаючи використовувані приймачі. Всередині закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може значно скорочуватись. Системні вимоги GCY 42 Мобільний термінал (планшет, смартфон) Android 6.0 (і вище) iOS 11 (і вище) 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsУкраїнська | 237 Монтаж та експлуатація

u Зніміть кришку модуля Bluetooth® Low Energy Module GCY 42 на електроінструменті, напр., за допомогою викрутки або великої монети. Невідповідними предметами можна пошкодити електроніку або кришку. – Для першого використання після придбання або для заміни батареї (1) див. малюнки на сторінках із зображеннями. При цьому виконуйте наступні вказівки. Перше увімкнення (див. мал. A1–A5) Вказівка: Бережіть тримач (3) модуля GCY42. Встромляйте тримач на місце, коли передаєте електроінструмент без модуля GCY 42. Встроміть батарею (1) полюсом «плюс» догори в модуль GCY 42 (2). Утискати батарею не потрібно; батарея сама не входить у зачеплення. Вона фіксується на передбаченому місці лише у разі закриття кришки. Щоб ініціалізувати встромлений модуль GCY42, натисніть на вимикач електроінструмента. Bosch Power Tools 1 609 92A 6RX | (21.02.2022)238 | Українська Заміна батареї (див. мал. B1–B4) Виймайте відпрацьовану батарею (1) лише пальцями. Перед тим як заряд батареї вичерпається повністю, додаток видасть попередження. Виймання модуля GCY 42 (див. мал. C1–C2) Не застосовуйте силу для виймання модуля GCY42 (2). Не використовуйте жодні шпичасті або загострені інструменти. Вказівка: Можливо, для полегшення виймання модуля GCY42, потрібно буде перегорнути електроінструмент. Початок роботи Як тільки батарея (1) буде встромлена і вимикач електроінструмента буде натиснений, модуль GCY42 видає сигнал безперервно. Сигнал Bluetooth® переривається, лише якщо батарея розрядилася, була пошкоджена або вийнята. Більш докладна інформація подана безпосередньо у додатку Bosch. 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsУкраїнська | 239 Встановлення та налаштування додатка Щоб використовувати модуль GCY42, необхідно спочатку встановити додаток Bosch Toolbox. – Завантажте додаток Bosch Toolbox у відповідному магазині (Apple App Store, Google Play Store). Вказівка: Буде потрібний профіль користувача у відповідному магазині додатків. – Оберіть у додатку підпункт MyTools. – На дисплеї мобільного термінала будуть вказані усі подальші кроки щодо з'єднання електроінструмента з терміналом. Вказівка: Спочатку повністю пройдіть навчання у додатку. З його допомогою Ви отримаєте краще уявлення про процес з'єднання і про використання функцій зв'язку. Передача даних по Bluetooth® Модуль GCY42 має регулярний інтервал передачі. У залежності від зовнішніх умов може бути потрібна більша кількість інтервалів передачі, щоб модуль GCY42 був розпізнаний. Якщо модуль GCY42 не розпізнається, перевірте наступне: Bosch Power Tools 1 609 92A 6RX | (21.02.2022)240 | Українська – Чи не завеликою є відстань від мобільного термінала? Зменшіть відстань між мобільним терміналом і модулем GCY42. – Чи не розрядилася батарея? Замініть батарею. – Вимкніть і знову увімкніть Bluetooth® на своєму мобільному терміналі. Перевірте, чи модуль GCY42 розпізнається тепер. Технічне обслуговування і сервіс Технічне обслуговування і очищення Видаліть забруднення пензликом. Не використовуйте жодних миючих засобів або розчинників. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsУкраїнська | 241 використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Bosch Power Tools 1 609 92A 6RX | (21.02.2022)242 | Українська Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Модулі GCY42, приладдя і упаковку потрібно здавати на екологічно чисту повторну переробку. Не викидайте електронні деталі і батареї в побутове сміття! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЄС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsҚазақ | 243 навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин.

Цим Robert Bosch Power Tools GmbH заявляє, що радіообладнання типу GCY 42 відповідає Директиві 2014/53/EU. З повним текстом декларації 1 609 92A 6RX | (21.02.2022) Bosch Power ToolsV відповідності EU можна ознайомитися за такою Інтернет-адресою: kk Осымен Robert Bosch Power Tools GmbH компаниясы GCY 42 түріндегі радио жабдықтарды 2014/53/EU директивасына сайлығын мағлұмдайды. ЕО сәйкестік мағлұмдамасы төмендегі интернет мекенжайында қолжетімді:
