BEDIENUNGSANLEITUNG Indra500 TTL Phottix

Sync Port: 3.5mm mini port

Vielen Dank, dass Sie sich für ein Phottix Produkt entschieden haben

Hinweis: Bevor Sie den Phottix Indra500 TTL Studioblitz benutzen,lesen Sieitte die Bedienungsanleitung sorgfältig durch.

Der Phottix Indra500 TTL Studioblitz ist ein mittels Akku oder Netzteil gespeistes portables Studioblitzlicht mit integrierter Funk- und optischer Lichtimpulsempfangsfunction. Er bietet TTL, manuell und Stroboskop Funktionen, sowie Highspeed und Zweiter Verschlussvorhang Synchronisation. Der Phottix Indra500 TTL Studioblitz ist kompatibel mit denen weiteren Phottix Produkten.

Sicherheitshinweise

• Der Indra500 enthalt Hochspannungsektrobauteile. Versuchen Sie nicht den Indra zu öffnen oder zu reparieren. Halten Sie these Produkte außerhalb der Reichweite von Kindern.
• Verwenden Sie体系建设 Produktionskosten in der Nährwandel, die sich aus dem Bauvermögen des Bauindustries und auch in der Nährwandel, die sich aus dem Bauindustries sind.
• Stellen Sie sichere, dass alle Stecker und Kabel während der Nutzung und des Ladevorgangs korrekt eingesteckt sind.
• Entfernen Sie den Indra500 TTL Studioblitz für mindestens 10 Minuten von seiner Energiequelle, bevor Sie die Blitzrohre tauschen. Geben Sie Acht, die Blitzrohre kann sehr heiß sein.
• Berühren Sie die externe Strombuchse nicht und stellen Sie safer, dass sie keinen Kontakt mit metallischen Gegenständen gekommen. Dies könnte einen Kurzschluss und erhebliche Beschädigungen verursichen.
  Die externe Energiequelle sollen die in dieser Bedienungsanleitung genannten Leistungsdaten nicht überschreiben.

• Das Netzeil soll in einer Umgebung mit gutter Belüfung verwendet werden. Verwenden Sie diese Produkt nicht unter staubigen oder sandigen Bedingungen.
• Dieses Produkt ist nicht wasserdicht. Halten Sie es von Regen, Schnee und hoher Luftfeuchtigkeit fern.
• Reinigen Sie das Gehäuse nicht mit organischen Lösungsmitteln oder Alkohol.
• Setzen Sie keine lichtundurchlassigen Objekte vor den Studioblitz, wenn dieser ausgelost wird. Die Hitze die vom Indra500 erzeugt wird konnte diese Objekte verbrennen oder Schaden an der Blitzrohrre verursachen.
• Verwenden Sie den Studioblitz mit Vorsicht. Blitzen Sie nicht mit den Indra500 in die Augen von Personen oder Tieren auf kurze Distanz. Dies konnte Augenschäden verursachen oder zur Blindheit führen.
• Setzen Sie dem Blitzlicht nicht zu viel Hitze aus (direktes Sonnenlicht, geschlossenes Auto etc.)
• Sollten Sie Rauch oder ungewöhnlichen Geruch feststellen welcher aus dem Stadioblitz kommt, schalten Sie das Gerät sofort aus.
• Schalten Sie den Studioblitz aus, wenn er über einen längeren Zeitraum nicht mehr benutzt wird.

• Entfernen Sie die Schutzkappe bevor Sie den Studioblitz benutzen. Ansonsten konnte die Schutzkappe deformiert werden oder ein Feuer aufgrund der hohen Temperaturen des Studioblitzes erzeugen.

• Seien Sie vorsichtig bei Berührung des Stadioblitzes nach der Benutzung. Er konnte noch frei sein und Verbrennungen verursachen.

• Kontaktieren Sie die örtlichen Behörden für eine ordnungsgemäße Entsorgung oder Verwertung eines Photrix Indra500 TTL Studioblitzes.

Inhaltsübersicht

Teile und Funktionen 14
Blitz Modi 20
Wireless Modus 21
Individualfunktionen 24
Technische Daten 25

Teile

Gesamtansicht

1. Schutzkappe
2. Schirmhalter
3. Schnellverschlusshebel
4. Halter
   5.3.5mm Synchrobuchse
5. USB (Output) Buchse
6. Externe Stromversorgungsbuchse
7. Studioleuchtenneiger
8. Spigot-Anschluss
9. Spigot-Arretierung

Rückansicht

1. LCD Display
2. Funktionstaste 1
3. Funktionstaste 2
4. Testtaste/Bereitschaftsanzeige
5. Einstellknopf
6. Netzschalter
7. Einstellichttaste
8. Funktionstaste 3
9. Funktionstaste 4
10. Optischer Signalsensor

Vorderansicht

1. Lichtformer-Aufnahme
2. Schutzglas
3. LED Einstelltlicht
4. Blitzrohre
5. Reflektor

Externe Energiequelle

Der Indra500 TTL Studioblitz kann mit dem Phottix Indra Netzadapter oder dem Phottix Indra Batteriepack durch die externe Stromversorgungsbuchse betrieben werden.

Bitte bechaften Sie:

• Benutzten Sie nur Phottix Blitzkabel, welche für die Benutzung des Indra500 TTL Studioblitzes ausgelegt sind.

Verbindung des Indra500 mit einer externen Energiequelle

Verwendung des Phottix Indra Batteriepacks

1. Stecken Sie ein Ende des beiliegenden Blitzkabels in die externe Stromversorgungsbuchse des Indra500 TTL Studioblitzes. (Siehe Bild 1)

Hinweis: Zur korrekten Montage richten Sie Kabel und Buchse anhand der roten Markierungen aus.

Bild 1

1. Stecken Sie die andere Seite des Kabels in die Output-Buchse des Phottix Indra Batteriepacks. (Siehe Bild 2)

Bild 2

1. Schalten Sie den Netzschalter des Batteriepacks ein.
2. Schalten Sie den Netzschalter des Phottix Indra500 TTL Studioblitzes ein.

Verwendung des Phottix Indra Netzadapters

1. Stecken Sie ein Ende des beiliegenden Blitzkabels in die externe Stromversorgungsbuchse des Indra500 TTL Studioblitzes. (Siehe Bild 1)

Hinweis: Zur korrekten Montage richten Sie Kabel und Buchse anhand der roten Markierungen aus.

1. Stecken Sie die andere Seite des Kabels in die Output-Buchse des Phottix Indra Netzadapters. (Siehe Bild 3)

Bild 3

1. Verbinden Sie den Netzadapter mit einer Steckdose.
2. Schalten Sie den Netzschalter des Netzadapters und die entsprechende Output-Buchse ein.
3. Schalten Sie den Netzschalter des Phottix Indra500 TTL Studioblitzes ein.

Entfernung des Indra500 von seiner externen Energiequelle

Entfernung des Photix Indra Batteriepacks

1. Schalten Sie den Netzschalter am Indra500 TTL Studioblitz aus.
2. Stellen Sie den Schalter an der Output-Buchse des Batteriepacks auf "OFF".
3. Entfernen Sie das Blitzkabel wie in Bild 4 zu sehen.

Bild 4

1. Entfernen Sie das andere Ende entsprechend Bild 6.

Entfernung des Phottix Indra Netzadapters

1. Schalten Sie den Netzschalter am Indra500 TTL Studioblitz aus.
2. Stellen Sie den Hauptnetzschalter am Netzadapter aus. Entfernen Sie das Blitzkabel entsprechend Bild 5.

Bild 5

1. Entfernen Sie das Blitzkabel vom Phottix Indra Studioblitz (Bild 6).

Bild 6

Anbringen und Entfernen des Reflektors

AnbringendesReflektors

1. Halten Sie den Indra500 in einer Hand.
2. Richten Sie den Reflektor entsprechend der Halterung mit der anderen Hand aus.
3. Stecken Sie den Reflektor in die Lichtformer-Aufnahme und drehenihn im

Uhrzeigersinn entsprechend des Pfeils auf der Abbildung, bis er mit einem Klick einrastet. Dies stellt sich, dass der Reflektor Sicher arretiert ist. (Siehe Bild 7)

Bild 7

1. Wenn Sie einen Schirm benutzen, stellen Sie safer, dass die Schirmaufnahmekerbe des Reflektors mit dem Schirmhalter am Indra Studioblitz in einer Reihe liegt.

Entfernung des Reflektors

1. Drücken Sie den Schnellverschlusshebel mit einer Hand.

2. Drehen Sie den Reflektor gegen den Uhrzeigersinn in der selbsten Richtung wie der Pfeil in der Abbildung verdutlicht und entfern den Sieihn vom Indra500 Studioblitz mit einer Hand. (Siehe Bild 8)

Bild 8

Hinweis:itte beachten Sie,dass der Reflektor parallel zum Schnellverschluss gehalten werden sollen wenn er entfernt wird,um Beruhrungen mit dem Schutzglass und möglich Schaden zu vermeiden.

Benutzung des Schirmhalters

Der Phottix Indra500 TTL Studioblitz hat auf der Oberseite einen Schirmhalter, welche eine einfache Montage von Schirmen und Schirmsoftboxen ermöglich.

Die Nutzung des Schirmhalters ist simpel: Stecken Sie die Schirmstange in den Schirmhalter am Phottix Indra Studioblitz. Drehen Sie die Schraube am Schirmhalter gegen den Schaft des Schirmes um diesen zu befestigen.

Benutzung der Softbox-Halterung

Der Phottix Indra500 TTL bietet eine Bowens-kompatible Halterung fur Softboxen und andere Lichtformer. Die Benutzung der Softboxhalterung bewerkstellig sich genauso wie die Montage und Demontage eines Reflektors (siehe oben).

Zur Anbringung: Richten Sie die den Softbox-Speeddring entsprechend der Halterung am Indra500 aus. Stecken Sie den Softbox-Speeddring in die Halterung und drehen him im Uhrzeigersinn entsprechend des Pfeils auf der Abbildung bis er mit einem Klick einrastet. (Siehe Bild 7)

Zur Enternung: Drücken Sie den Schnellverschlusshebel zurück und drehren Sie den Softbox-Speedding gegen den Uhrzeigersinn umihn vom Indra500 zu entfernen. (Siehe Bild 8)

Synchro und USB Buchse

1. Ein Phottix Funkblitzausloser (Phottix Odin TTL, Strato II Multi und Strato TTL) oder eine Kamera kann an den Indra angeschlossen werden, über dessen 3,5mm Synchrobuchse, mittels passendem Kabels. Das entsprechende Gerät ist dann in der Lage den Indra500 TTL Studioblitz auszulösen.
2. Die USB-Buchse wird für Firmware-Upgrades besteht. Neuerungen bei der Firmware werden über die Phottix Websites verlaufbart.

Hinweis:

Nur der manuell Modus wird unterstützt wenn ein Funkblitzauslöser mit der Syncro-Buchse verbunden ist.

Übertragungskanäle

Das Phottix Indra500 TTL Licht/Funksignalsystem besitzt 4 Kanäe: 1,2,3 und 4. Dieselben Kanäe müssen am Indra500 TTL Studioblitz eingestellt sein wenn im Kabellos-Modus Auslöser oder Blitze benutzt werden um den Indra auszulösen.

Schnellblitz-Funktion

Die Schnellblitzfunktion erhögt es den Studioblitz auszulösen, wenn dieser nicht voll geladen ist, also die Bereitschaftsanzeige noch grün blinkt. Die Nachladezeiten bei aktivierten Schnellblitz-Funktion sind schneller. Dies ist hilfreich bei Schnappschussfotografia auf kurze Distanz.

Die Schnellblitz-Funktion kann für kontinuierliche Serienbildaufnahmen benutz werden. Die Schnellblitz-Funktion kann über das Menu an- und abgeschaltet werden (Siehe Menüinstellungen weiter unter).

Hinweis:

Die Schnellblitz-Funktion macht die Blitzauslösung zur Priorität. Unterbelichtungen können die Folge sein, wenn sich das zu fotograferende Objekt zuweit von der Kamera entfernst befindet.

Blitz-Belichtungsreihen - FEB

Blitz-Belichtungsreihen (FEB) konnen benutz werden um automatisch die Blitzleistung bei Serienaufnahmen zuändern. Die Kamera nimmt eine Serie von Aufnahmen mit entsprechenden Belichtungen auf. FEB ist nützlich bei Schnappschussaufnahmen und Aufnahmesituationen in denen sich die Beleuchtungssituation verändert, um korrekt belichtete Aufnahmen zu erhalten. FEB kann auch für HDR-Fotografia benutz werden.

Die FEB-Funktion wird Unterstützung, kann aber nicht direkt am Indra500 TTL Stubioblitz eingestellt werden. Die Verfugbarkeit dieser Funktion hangt davon ab, ob der Sender oder die Kamera diese Funktion zur Verfugung stellen können. Schauen Sie in die Bedienungsanleitung ihrer Kamera für weitere Informationen bezüglich FEB.

Blitzbelichtungswertspeicherung - FEL/FV Lock

Blitzbelichtungswertspeicherung (FEL, auch FV Lock bei Nikon Kamas genannt) kann benutzt werden um die Blitzbelichtung vor der Aufnahme zu speichern. Dies ist nutzlich wenn die manuelle Spotmessung bei entsprechlichen Beleuchtingssituationen benutzt wird. Drücken Sie die entsprechende Kamera-Funktionstaste im TTL-Modus um diese Funktion zu nutzen. Schauen

Sie in die Bedienungsanleitung ihrer Kamera für weitere Informationen bezüglich FEL und dessen Benutzung.

Die FEL-Funktion wird Unterstützung, kann aber nicht direkt am Indra500 TTL Stubioblitz eingestellt werden. Die Verfugbarkeit dieser Funktion hangt davon ab, ob der Sender oder die Kamera diese Funktion zur Verfugung stellen können. Schauen Sie in die Bedienungsanleitung ihrer Kamera für weitere Informationen bezüglich FEL.

High Speed Synchronisation - HSS/Auto FP

High Speed Synchronisationsmodus (HSS) wird verwendet um Schnellere Verschlusszeiten zu verwenden, als die vorgegebene Synchronzeit des Kamererverschlusses (normalerweise 1/200-1/250s). Dies ist nutzlich wenn Sie den Blendenvorwahl-Modus benutzen und unter begrenztem Umgebungslicht arbeiten. HSS Bildergebnisse mögen je nach Kameramodell differieren - ziehen Sie für weitere Details die Bedienungsanleitung ihrer Kamera zu Rate.

Hinweis:

1. Die HSS-Funktion wird Unterstützung, kann aber nicht direkt am Indra500 TTL Studioblitz eingestellt werden.

2. Die Kamera sowie der Funkblitzauslöse-Modus kann den HSS-Modus stark beeinflussen. Für Beste Ergebnisse im HSS-Modus verwenden Sie Phottix Funkblitzauslöser.itte schauen Sie in die "Kompatibilitätatsliste" unter undziehen Sie ihre Funkblitzauslöser und Kamera Bedienungsanleitung fürweitere Details zu Rate.

3. HSS-Funktion Funktioniert nicht im Manuel Modus und Multi-Stroboskopmodus.

4. Intensive Nutzung des HSS Modus verkurzt die Lebensdauer der Blitzrohre

5. Nikon's Blitzprogramm vermag die maximale Synchrozeit an einigen Nikon Kameras zu limitieren.

Kompatibilitätsliste

Odin-C Radio Empfangsmodus	Kompatibel mit dem Phottix Odin TTL Funkblitzauslöser für Canon, Phottix Mitros+ TTL Transceiver Blitzgerät für Canon.
Odin-N Radio Empfangsmodus	Kompatibel mit dem Phottix Odin TTL Funkblitzauslöser für Nikon, Phottix Mitros+ TTL Transceiver Blitzgerät für Nikon.
Strato II Radio Empfangsmodus	Kompatibel mit dem Phottix Odin TTL Funkblitzauslöser für Canon/Nikon, Phottix Mitros+ TTL Transceiver Blitzgerät für Canon/Nikon, Phottix Strato II Multi-Auslöser für Canon/Nikon.
Opt-Slave optischer Impulse Empfangsmodus	Jedes andere in der Höhe ausgelöste Blitz- oder Stadioblitzgerät lost den Indra500 TTL Stadioblitz mit aus.
Bitte beachten: Alle Auslösegeräte die in dieser Bedienungsanleitung erwähn werden beziehen sich auf die Produkte die in dieser Tabelle aufgelistet sind.

Zweiter Verschlussvorhang-Synchronisation - SCS

Die Phottix Indra500 TTL SCS-Funktion lassst den Indra Studioblitz am Ende der Belichtung, nicht am Anfang, ausliesen. Hierdurch erzielt man spezielle Effekte

wenn langere Verschlusszeiten verwendet werden.

Bitte beachten:

1. Die SCS-Funktion wird Unterstützung, kann aber nicht direkt am Phottix Indra500 TTL Stadioblitz eingestellt werden. Stattdessen aktivieren Sieitte die SCS-Funktion an Ihrer Kamera oder am Funkblitzauslser. Für mehr Informationenziehen Sieitte die Bedienungsanleitung ihrer Kamera bzw.Funkblitzauslssers zu Rate.
2. Die SCS-Funktion Funktioniert nicht im Multi Stroboskop-Modus.

Testtaste/Bereitschaftsanzeige

1. Drücken der Testtaste lost den Stubioblitz aus. Dies kann dazu benutzt werden die Belichtung im manuellen Modus zu messen.
   2 Die Testtaste besitzt eine integrierte Blitzbereitschaftsanzeige. Die LED-Anzeige leuchtet grün wenn der Studioblitz seine minimale Ladekapazität erreicht hat. Sie leuchtet rot wenn der Studioblitz vollständig geladen ist.

Menu

Menu 1	1 - %	Blitz-korrektur	TTL Modus	EV Korrektur: ±3EV (in 1/3 Blendenstufen)
			manuell (M) Modus	von 1/128 bis 1/1 (volle Leistung) einstellbar - 8 Blendenstufen in 1/3 Blendenschritten
			Multi Modus	von 1/128 bis 1/4 - 6 Blendenstufen in ganzen 1/1 Blendenschritten
	2 - Mode	Einstelllicht	angeschaltet	9 Leistungsstufen
			ausgeschaltet	aus
	3 - Mode	Blitzmodi	TTL	Automatik Blitz
			M	Manueller Blitz
			Multi	Multi Stroboskop Blitz
Menü 2	1 - CH	Funkkanäle	verstellbare Empfangskanäle 1-4
	2 - GR	Empfangs- gruppen	Verstellbare Gruppen A, B oder C
	3 -	LCD Farbdisplay Einstellung	Klassisch	Schwarz und Weiss
			Dynamisch	Fluoreszent Grün
			elegant	Phantomblau
Menü 3	1 - NUM	Multi Stroboskop Blitzanzahl	1-100 Blitzauslösungen
	2 - Hz	Multi Stroboskop Blitzfrequenz	1-100Hz
	3 -	LCD-Display Sensoreinstellung	normal
			umgedreht
			automatisch nach Sensor ausgerichtet
Menü 4	1 - RX	kabelloser Empfangsmodus	Odin-C, Odin-N, Strato II, Opt-Slave, RX OFF
	2 -	Schnellblitzmodus	eingeschaltet	Erlaubt Auslösungen, auch wenn der Blitz nicht vollständig geladen ist (die minimale Ladekapazität muss jeder erreicht sein - der Blitzindikator leuchtet grün)
			ausgeschaltet	Erlaubt Auslösungen nu wenn der Blitz vollständig geladen ist (der Blitzindikator leuchtet rot)
	3 -	Tasten-bestätigung	eingeschaltet
			ausgeschaltet

Menu Einstellung

Benutzen Sie die 4 Funktionsköpfe unterhalb des LCD-Displays um die entsprechenden Funktionseinstellungen vorzunehmen. Sie konnen jeder Einstellung verändern, wenn die ausgewählte Funktion hervorgoben ist. Abhängig von der gewährten LCD Farbdisplay Einstellung, wird diese entweder rot, weiß oder gefelb hervorgoben sein. (Die Farbdisplay Einstellungen und die LCD-Display Sensoreinstellungen sind in der Menüliste aufgeführrt.)

1. Drehen Sie den grünen Einstellknopf um die ausgewählte Einstellung zu verändern.
2. Wenn Sie die Einstellung getätig haben, drücken Sie den entsprechenden Funktionsknopf oder den grünen Einstellknopf um diese zu bestätigungen und das Menu zu verlassen.

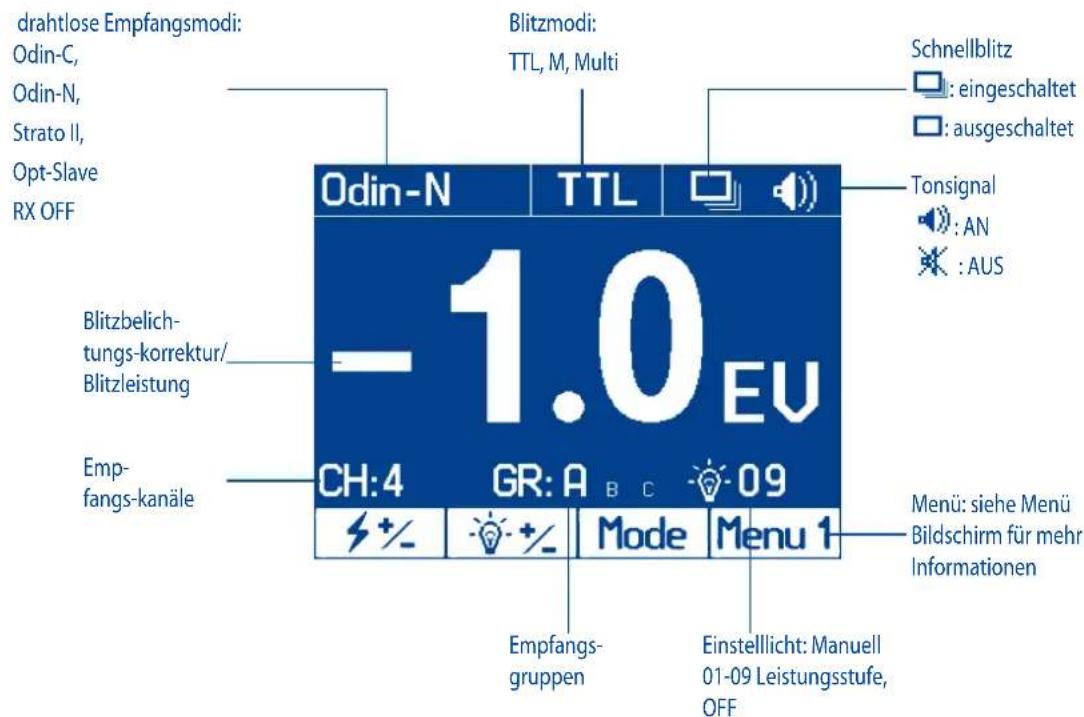

Das LCD-Display

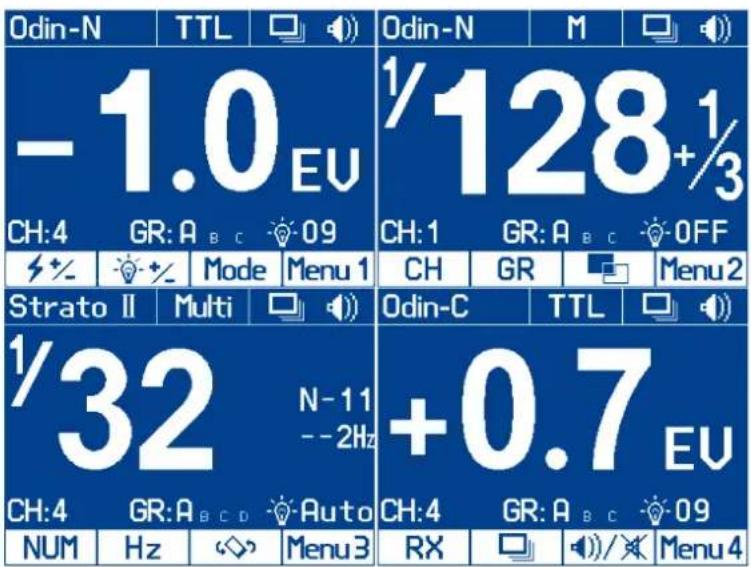

Menu Bildschirm

Auto-Save Funktion

Der Indra500 TTL sichert die Studioblitz-Einstellungen. Vorher getätigte Einstellungen werden aufgerufen sobald er eingeschaltet wird.

Einstellblitz

1. Drücken der Kamera-Abblendtaste (wenn vorhanden) bewirkt Blitzauslösungen für den Zeitraum von einer Sekunde am Indra Studioblitz. Der Einstellblitz erlaubt es ihren die Beleuchtung und Lichtverteilung zu beurteilen. (Bitte schauen in die Bedienungsanleitung ihrer Kamera zur Tastenbelegung und Funktion der Abblendtaste)
2. Der Einstellblitz ist in allen Modi verfügbar - TTL, Manuell und Multi.

Einstellung

Der Phottix Indra500 TTL Studioblitz ist mit einem LED-Einstellicht ausgestattet. Dieses ist Hilfreich für die Beurteilung der Lichtwirkung und erleichtert die Fokussierung in ansonsten spärlich beleuchteten Umgebungen.

Das Einstellung hat zwei Modi:

1. Manuell Modus: 9 Helligeitsstufen von 01 bis 09 stehen zur Verfügung.
2. OFF Modus: Das Einstellicht schaltet sich aus.

Bitte beachten:

1. Wenn der Studioblitz ausgelost wird, erlischt das Einstellung nicht automatisch.
2. Die Nutzung des Einstellectuals verbraucht sehr viel Akku-Energie.

Änderung der Helligkeit des Einstellectuales:

Das Einstellicht kann an/aus gestellt werden über die Menüoption

imMenu1odermitderEinstellichttaste

Mittels Menüoption

1. Drücken Sie die Funktionstaste 4 bis [Merks]Display erscheint.
2. Drücken Sie die entsprechende Funktionstaste bei
3. Wenn die Einstellichtoption ausgewählt wurde, wird diese auf dem Display angezeigt.
4. Drehen Sie den grünen Einstellknopf um den Einstelllichtmodus von Manuell (01-09 Stufen) auf OFF zu verändern.
5. Drucken Sie die Funktionstaste oder den grünen Einstellknopf um die Einstellung zu bestätigten und den Einstellichtmodus zu verlassen.

Mittels Einstellichttaste:

1. Drücken Sie die Einstelllichttaste um das Einstelltlicht ein/auszuschalten.
2. Wenn das Einstellicht eingeschaltet ist, wird das Symbol auf dem LCD-Display hervorgehoben.
3. Drehen Sie den grünen Einstellknopf um den Einstellichtmodus von Ma

nuell (01-09 Stufen), auf OFF zu verändern.

1. Drücken Sie den grünen Einstellknopf um die Einstellung zu bestätigten und den Einstellichtmodus zu verlassen.

Blitzmodi

Der Phottix Indra500 TTL Studioblitz hat drei Blitzmodi: TTL Auto, Manuell und Multi.

TTL Blitzmodus

Wenn der Phottix Indra500 TTL Studioblitz sich im TTL-Modus befindet, wird er mit dem ausgewählten Blitzmodus und Blitzleistung des Phottix Odin oder anderen Phottix kompatiblen Funkblitzauslösen und dessen Sendeeinheiten auslösen.

Blitzbelichtungskorrektur - FEC

Der Phottix Indra500 TTL Studioblitz kann Blitzbelichtungskorrekturen (FEC) von -3 bis +3 in 1/3 Blendenschritten vollführren. Dies ist nutzlich unter Bedingungen in denen eine Feinabstimmung des TTL Systems vonnoten ist.

Bitte beachten:

1. Wenn sich sowohl die Sendeeinheit (wenn bei dieser der TTL-Modus zur Verfugung besteht) als auch der Studioblitz im TTL-Modus befinden und Blitzbelichtungskorrekturen an beiden Geräten getätigter werden, werden sich die beiden Blitzbelichtungskorrekturwerte zusammen addieren.
2. Wenn sich die Sendeeinheit im Manuell-Modus, (wenn verfügbar) und der Studioblitz sich im TTL-Modus mit eingestellen Blitzbelichtungskorrekturen befinden, so wird dessen Blitzbelichtungskorrekturwert (EV) zur Bestimmung der Blitzeistung herangezogen.

Manueller Blitzmodus

Im manuellen Blitzmodus lost der Studioblitz mit der vorgewählten Leistungsstufe aus. Der Phottix Indra500 TTL Studioblitz kann auf Leistungswerte von 1/128 bis 1/1 in 1/3 Blendenstufen eingestellt werden (1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2, und 1/1). Blitzmodus und Leistungseinstellung des Studioblizes können nicht über die Sendeeinheit verändert und kontrolliert werden.

Multi Stroboskop Blitzmodus

Im Multi Stroboskop Modus wird eine Serie von Schnellblitzen abgegeben. Die Blitzanzahl, Frequenz und Leistung kann am Phottix Indra500 TTL Studioblitz programmiert werden. Der Multi Stroboskop Modus ist nutzlich um Mehrfachbelichtungen eines sich bewegenden Objektes in einem Foto festzuhalten, sowie für andere Spezialeffekte.

Im Multi Stroboskop Modus wird der Studioblitz mit der programmierten manuellen Blitzleistung, Bildanzahl (1-100) und Frequenz (1-100Hz) ausgelost. Die Blitzleistung kann von 1/128 bis 1/4 in 1/1 Blendenstufen eingestellt werden (Leistungsstufen: 1/128, 1/64, 1/32, 1/16, 1/8, und 1/4). Blitzmodus und Leistungseinstellung des Studioblitzes konnen nicht über die Sendeeinheit verändert und kontrolliert werden.

Bitte beachten:

1. Überhitzung und Beschädigungen können aus übermäßig dem Einsatz des Stroboskop Modus resultieren.
2. Bei Überhitzung erhöht der Studioblitz automatisch die Nachladezeiten. Wenn dessen Temperatur weiterhin ansteigt, hört der Blitz auf auszulösen.

Kabelloser Empfangsmodus

Der Phottix Indra500 TTL Studioblitz ist ausgestattet mit 7 kabellosen Empfangsmodi: Odin-C, Odin-N, Strato II, Opt-Slave und RX OFF. Weitere Details finden Sie weiter unter.

Unterstützte Blitzmodi

Kabelloser Empfangsmodus	Unterstützter Blitzmodus
Odin-C	TTL, Manuell(M), Multi
Odin-N	TTL, Manuell(M), Multi
Strato II	Manuell(M), Multi
Opt-Slave	Manuell(M)
RX-OFF	Manuell(M), Multi

Odin-C Radiofrequency Empfangsmodus

Dieser Modus erlaubt es, den Indra500 TTL Studioblitz mittels Phottix Odin TTL Funkblitzauslöser TCUs für Canon oder durch einen Phottix Mitros+ TTL Transceiver Blitzgeräte für Canon im Odin TX Modus auszulösen. Um korrekt zu arbeiten,müssen beide Geräte auf denselben Kanal und Gruppe eingestellt sein.

Zur Anwendung:

1. Drücken Sie die Funktionstaste 4 oder den grünen Einstellknopf bis [Menu4]im LCD-Bildschirm erscheint.
2. Drücken Sie die entsprechende Funktionstaste bei RX. Die kabellosen Empfangsmodus-Funktionen werden hervorgoben auf dem LCD-Bildschirm.
3. Drehen Sie am grünen Einstellknopf um in den Odin-C Modus zu wechseln.
4. Drücken Sie den grünen Einstellknopf um die Einstellung zu bestätigten.
5. Drücken Sie die entsprechende Funktionstaste bei Mode im Menu 1 um den TTL, Manuell oder Multi Modus zu wahlen.

Odin-N Radiofrequency Empfangsmodus

Dieser Modus erlaubt es, den Indra500 TTL Studioblitz mittels Phottix Odin TTL Funkblitzauslöser TCUs für Nikon oder durch einen Phottix Mitros+ TTL Transceiver Blitzgeräte für Nikon im Odin TX Modus auszulösen. Um korrekt zu arbeiten müssen beiden Geräte auf denselben Kanal und Gruppe eingestellt sein.

Zur Anwendung:

1. Drücken Sie die Funktionstaste 4 oder den grünen Einstellknopf bis [Menu4]im LCD-Bildschirm erscheint.

2. Drücken Sie die entsprechende Funktionstaste bei RX. Die kabellosen Empfangsmodus-Funktionen werden hervorgoben auf dem LCD-Bildschirm.

3. Drehen Sie am grünen Einstellknopf um in den Odin-N Modus zu wechseln.
4. Drücken Sie den grünen Einstellknopf um die Einstellung zu bestätigten.
5. Drücken Sie die entsprechende Funktionstaste bei Mode im Menu 1 um den TTL, Manuell oder Multi Modus zu wahlen.

Strato II Radiofrequenz Empfangsmodus

Dieser Modus erlaubt es, den Indra500 TTL Studioblitz mittels Phottix Odin TTL Funkblitzausloser TCUs für Canon/Nikon, dem Phottix Mitros+ TTL Transceiver Blitzgerät für Canon/Nikon im Odin Tx-Modus, den Phottix Strato TTL Sender für Canon/Nikon oder Phottix Strato II Multi-Sender für Canon/Nikon auszulösen. Um korrekt zu arbeiten müssen beide Geräte auf denselben Kanal und Gruppe eingestellt sein.

Hinweis:

HSS, SCS, und TTL werden nicht unterstützt im Strato II Radiofrequenz Empfangsmodus.

Zur Anwendung:

1. Drücken Sie die Funktionstaste 4 oder den grünen Einstellknopf bis Menu4 im LCD-Bildschirm erscheidt.
2. Drücken Sie die entsprechende Funktionstaste bei RX. Die kabellosen Empfangsmodus-Funktionen werden hervorgehoben auf dem LCD-Bildschirm.
3. Drehen Sie am grünen Einstellknopf um in den Strato II Modus zu wechseln.
4. Drücken Sie den grünen Einstellknopf um die Einstellung zu bestätigten.
5. Drücken Sie die entsprechende Funktionstaste bei Mode im Menu 1 um den Manuell oder Multi Modus zu wahlen.

Opt-Slave optische Signale Empfangsmodus

In this modus Iosen alle Studioblitzgerate oder Kompaktblzgerate, die in der Nane des Indra500 TTL Studioblites ausgelost werden, diesen mit aus.

Beachten Sie:

Vorblitze von in der Nähe befindlichen TTL-Blitzgeräten lösen den Phottix Indra ebenso aus, wenn sich dieser im Opt-Slave Modus befindet.itte geben Sie Acht wenn Sie diesen Modus aktiviert haben, dass nahegelegende TTL-Blitzgeräte nicht den Phottix Indra unbeabsichtigt auslösen.

Zur Anwendung:

1. Drücken Sie die Funktionstaste 4 oder den grünen Einstellknopf bis Menu4im LCD-Bildschirm erscheint.
2. Drücken Sie die entsprechende Funktionstaste bei RX. Die kabellosen Empfangsmodus-Funktionen werden hervorgehoben auf dem LCD-Bildschirm.

3. Drehen Sie am grünen Einstellknopf um in den Opt-Slave Modus zu wechseln.

4. Drücken Sie den grünen Einstellknopf um die Einstellung zu bestätigten.

RX OFF Modus

In this modus sind die kabellosen Empfangsmodi ausgeschaltet.

Zur Anwendung:

1. Drücken Sie die Funktionstaste 4 oder den grünen Einstellknopf bis Menu4 im LCD-Bildschirm erscheidt.
2. Drücken Sie die entsprechende Funktionstaste bei RX . Die kabellosen Empfangsmodus-Funktionen werden hervorgoben auf dem LCD-Bildschirm.
3. Drehen Sie am grünen Einstellknopf um in den RX OFF Modus zu wechseln.
4. Drücken Sie den grünen Einstellknopf um die Einstellung zu bestätigten.
5. Drücken Sie die entsprechende Funktionstaste bei Mode im Menu 1 um den Manuell oder Multi Modus zu wahlen.

Für Odin-C/Odin-N/Strato II

Funktionen im Multi Stroboskop Modus

1. Drücken Sie die entsprechende Funktionstaste bei im Menu 1. Drehen Sie den grünen Einstellknopf um die Blitzleistung von 1/4 bis 1/128 in 6 Blendenstufen zu verändern.
2. Drucken Sie die entsprechende Funktionstaste bei im Menu 1. Drehen Sie den grünen Einstellknopf um das Einstellichtmodus zu verändern (OFF/01-09).
3. Drucken Sie die entsprechende Funktionstaste bei CH im Menu 2. Drehen Sie den grünen Einstellknopf um den Empfangskanal zwischen 1-4 zu wechseln.
4. Drücken Sie die entsprechende Funktionstaste bei GR im Menu2. Drehen Sie den grünen Einstellknopf um zwischen den Gruppen A, B und C zu wahlen.
5. Drücken Sie die entsprechende Funktionstaste bei im Menu2. Drehen Sie den grünen Einstellknopf um die LCD-Bildschirm Einstellung zu einzeln (Klassisch, Dynamisch, Elegant).
6. Drücken Sie die entsprechende Funktionstaste bei NUM im Menu3. Drehen Sie den grünen Einstellknopf um die Blitzanzahl von 1-100 (abhängig von der Blitzfrequenz und Blitzleistung) festzulegen.
7. Drucken Sie die entsprechende Funktionstaste bei Hz im Menu3. Drehen Sie den grünen Einstellknopf um die Blitzfrequenz von 1-100Hz festzulegen.
8. Drücken Sie die entsprechende Funktionstaste bei im Menu3. Drehen Sie den grünen Einstellknopf die LCD-Bildschirmsensoreinstellung zu verändern (normal, umgekehrt und automatisch erfasst vom Sensor).
9. Drücken Sie die entsprechende Funktionstaste bei im Menu4, Der Serienblitzmodus wird auf dem LCD-Bildschirm hervorgoben. Drehen Sie den grünnen Einstellknopf um den Schnellblitzmodus ein- und auszuschalten (on/off).
10. Drucken Sie die entsprechende Funktionstaste bei im Menu 4.

Drehen Sie den grünen Einstellknopf um den Signalton ein- und auszuschalten (on/off).

FürOdin-C/Odin-N

Funktionen im TTL-Modus

1. Drücken Sie die entsprechende Funktionstaste bei im Menu 1 Drehen Sie den grünen Einstellknopf um den Blitzbelichtungskorrekturwert von -3.0EV bis +3.0EV einzustellen.
2. Drücken Sie die entsprechende Funktionstaste bei im Menu 1. Drehen Sie den grünen Einstellknopf um das Einstellichtmodus zu verändern (OFF/01-09).
3. Drücken Sie die entsprechende Funktionstaste bei CH im Menu2. Drehen Sie den grünen Einstellknopf um den Empfangskanal zwischen 1-4 zu wechseln.
4. Drücken Sie die entsprechende Funktionstaste bei GR im Menu2. Drehen Sie den grünen Einstellknopf um zwischen den Gruppen A, B und C zu wahlen.
5. Drücken Sie die entsprechende Funktionstaste bei im Menu2. Drehen Sie den grünen Einstellknopf um die LCD-Bildschirm Einstellung zuändern (Klassisch, Dynamisch, Elegant).
6. Drücken Sie die entsprechende Funktionstaste bei im Menu3. Drehen Sie den grünen Einstellknopf die LCD-Bildschirmsensoreinstellung zu verändern (normal, umgekehrt und automatisch erfasst vom Sensor).
7. Drücken Sie die entsprechende Funktionstaste bei im Menu 4 . Der Serienblitzmodus wird auf dem LCD-Bildschirm hervorgoben. Drehen Sie den grünen Einstellknopf um den Schnellblitzmodus ein- und auszuschalten (on/off).
8. Drücken Sie die entsprechende Funktionstaste bei im Menu4. Drehen Sie den grünen Einstellknopf um den Signalton ein- und auszuschalten (on/off).

FürOdin-C/Odin-N/Strato II

Funktionen im Manuellen Modus

1. Drucken Sie die entsprechende Funktionstaste bei Menu 1 Drehen Sie den grünen Einstellknopf um die Blitzleistung von 1/1 bis 1/128 in 1/3 Blendstufen zu verändern.
2. Drucken Sie die entspruchende Funktionstaste bei im Menu 1 Drehen Sie den grünen Einstellknopf um das Einstellichtmodus zu verändern (OFF/01-09).
3. Drücken Sie die entsprechende Funktionstaste bei CH im Menu2 Drehen Sie den grünen Einstellknopf um den Empfangskanal zwischen 1-4 zu wechseln.
4. Drücken Sie die entsprechende Funktionstaste bei GR im Menu2 Drehen Sie den grünen Einstellknopf um zwischen den Gruppen A, B und C zu wahlen.
5. Drücken Sie die entsprechende Funktionstaste bei im Menu2 Drehen Sie den grünen Einstellknopf um die LCD-Bildschirm Einstellung zu an

dern (Klassisch, Dynamisch, Elegant).

1. Drücken Sie die entsprechende Funktionstaste bei im Menu3 Drehen Sie den grünen Einstellknopf die LCD-Bildschirmsensoreinstellung zu verändern (normal, umgekehrt und automatisch erfasst vom Sensor).
2. Drücken Sie die entsprechende Funktionstaste bei im Menu 4. Der Serienblitzmodus wird auf dem LCD-Bildschirm hervorgoben. Drehen sie den grünen Einstellknopf um den Schnellblitzmodus ein- und auszuschalten (on/off).
3. Drücken Sie die entsprechende Funktionstaste bei im Menu 4. Drehen Sie den grünen Einstellknopf um den Signalton ein- und auszuschalten (on/off).

Für Opt-Slave/RX OFF

Funktionen im Manuell Modus

1. Drücken Sie die entsprechende Funktionstaste bei Menu 1 Drehen Sie den grünen Einstellknopf um die Blitzleistung von 1/1 bis 1/128 in 1/3 Blendstufen zu verändern.
2. Drucken Sie die entsprechende Funktionstaste bei im Menu 1. Drehen Sie den grünen Einstellknopf um das Einstellichtmodus zu verändern (OFF/01-09).
3. Drücken Sie die entsprechende Funktionstaste bei im Menu2 Drehen Sie den grünen Einstellknopf um die LCD-Bildschirm Einstellung zu ändern (Klassisch, Dynamisch, Elegant).
4. Drücken Sie die entsprechende Funktionstaste bei im Menu3. Drehen Sie den grünen Einstellknopf die LCD-Bildschirmsensoreinstellung zu verändern (normal, umgekehrt und automatisch erfasst vom Sensor).
5. Drücken Sie die entsprechende Funktionstaste bei im Menu 4, Der Serienblitzmodus wird auf dem LCD-Bildschirm hervorgehoben. Drehen sie den grünen Einstellknopf um den Schnellblitzmodus ein- und auszuschalten (on/off).
6. Drücken Sie die entsprechende Funktionstaste bei im Menu4. Drehen Sie den grünen Einstellknopf um den Signalton ein- und auszuschalten (on/off).

Für RX OFF

Funktionen im Multi Stroboskop Modus

1. Drucken Sie die entsprechende Funktionstaste bei im Menu 1. Drehen Sie den grünen Einstellknopf um die Blitzleistung von 1/4 bis 1/128 in 6 Blendenstufen zu verändern.
2. Drücken Sie die entsprechende Funktionstaste bei im Menu 1. Drehen Sie den grünen Einstellknopf um das Einstellichtmodus zu verändern (OFF/01-09).
3. Drücken Sie die entsprechende Funktionstaste bei im Menu2. Drehen Sie den grünen Einstellknopf um die LCD-Bildschirm Einstellung zu ändern (Klassisch, Dynamisch, Elegant).

4. Drücken Sie die entsprechende Funktionstaste bei NUM im Menu3 um die Blitzzahl von 1-100 Auslösungen zu regulieren (basierend auf der Blitzfrequenz und Blitzleistung).

5. Drücken Sie die entsprechende Funktionstaste bei Hz im Menu3. Drehen Sie den grünen Einstellknopf um die Blitzfrequenz von 1-100Hz zu regulieren.

6. Drücken Sie die entsprechende Funktionstaste bei im Menu3. Drehen Sie den grünen Einstellknopf die LCD-Bildschirmsensoreinstellung zu verändern (normal, umgekehrt und automatisch erfasst vom Sensor).
7. Drücken Sie die entsprechende Funktionstaste bei im Menu4, Der Serienblitzmodus wird auf dem LCD-Bildschirm hervorgehoben. Drehen Sie den grünen Einstellknopf um den Schnellblitzmodus ein- und auszuschalten (on/off).
8. Drücken Sie die entsprechende Funktionstaste bei im Menu4. Drehen Sie den grünen Einstellknopf um den Signalton ein- und auszuschalten (on/off).

Hinweis:

Wenn der Einstellknopf oder die entsprechende Funktionstaste nicht gedrückt oder bestätigt wird, wird nach 10 Sekunden der eingestellte Parameter automatisch bestätigt.

Individualfunktionen

Der Phottix Indra500 TTL Studioblitz ist mit vier Individualfunktionen ausgestattet. Um diese anzupassen, gehen Sie wie folgt vor (siehe unter):

1. Drücken und Halten Sie die Funktionstaste 4 und den grünen Einstellknopf für 3 Sekunden um das Individualfunktionsmenu zu aktivieren.
2. Drucken Sie die Funktionstaste 1 oder Funktionstaste 2 um durch die

Menüpunkte 00 bis 03 zu wechseln.

1. Drehen Sie den grünen Einstellknopf um die gewählte Individualfunktion zuändern.
2. Drücken Sie die Funktionstaste 4 um das Menu zu verlassen.

Individualfunktionen Tabelle

Individualfunktion Nr.	Funktion	Einstellnummer	Einstellung und Beschreibung
C.Fn 00	CCT Farbtemperatur -anpassung (Correlated Color Temperature) Adjustment – HSS wird nicht entwickelte	0: eingeschaltet	Für konstantere ResultateGLEICH sich die Farbtemperatur im manuellen Modus automatisch aus
		1: ausgeschalt	Die FarbtemperaturGLEICH sich im manuellen Modus nicht automatisch aus.Anstelle dessen ist die Blitzleistung bei Serienbelichtung konstanter
C.Fn 01	Testauslösung	0: 1/32	bei 1/32 Leistungsstufe
		1: max. Blitzleistung	maximale Leistungsstufe
C.Fn 02	Aufladebestätigung	0: eingeschaltet	Ein Signalton erlönt wenn die Studioblitzaufladung beendet ist
		1: ausgeschaltet	Kein Signalton nach erfolgter Aufladung
C.Fn 03	Kühltemperatur	0: 40°C	Das Kühlgebläseaktiviert sich, wenn die interne Temperatur des Studioblitzes über 40°C steigt
		1: 60°C	Das Kühlgebläseaktiviert sich, wenn die interne Temperatur des Studioblitzes über 60°C steigt

Austausch der Blitzrohre

1 Entfernen Sie den Indra500 TTL Studioblitz von der Stromversorgung für 10 Minuten bevor Sie die Blitzrohre austauschen.
2. Entfermen Sie den Reflektor wie oben beschrieben.
3. Entfernen Sie die Glaskuppel vom Klickverschluss und haben diese vorsichtig aus der Fassung. (Bild 9)

Bild 9

1. Entfernen Sie die Blitzrohre vorsichtig aus ihrer Fassung. (Bild 10)

Bld 10

1. Stecken Sie eine neue Blitzrohrte in die Fassung. (Bild 11)

Bild 11

1. Setzen Sie die Glaskuppel wieder in den Klickverschluss ein. (Bild 12)

Picture 12

1. Montieren Sie den Reflektor, wie oben beschrieben.

Hinweis:itte tragen Sie Handschuhe beim Austausch und berühren Sie die Blitzrohre nicht direkt mit den Händen.

Rücksetzen auf Werkseinstellungen

Der Indra500 TTL Studioblitz kann auf Werkseinstellungen zurückgesetzt werden.

Drücken und Halten Sie die Funktionstaste 1 und den grünen Einstellknopf für 3 Sekunden. Dies wird alle Funktionen auf ihre Werkseinstellungen zurücksetzen.

Überprüfung der Stadioblitz-Informationen

Durch Drücken der Tastenkombination können die Phottix Indra500 TTL Studioblitzdaten abgerufen werden. Hardware, Software, Symbol-Galerie und Produkt Seriennummer.

1. Drücken und Halten Sie die Funktionstaste 2 und den grünen Einstellknopf für 3 Sekunden. Das Informationsdisplay zeigt danach die Hardware, Software, Symbol-Galerie und Produkt Seriennummer an.
2. Drücken Sie eine beliebige Taste um das Informationsdisplay zu verlassen und zum Standard-MENU zurückzukehren.
3. Auslösen des Studioblitzes oder der Kamerafokussierung bzw. Aufnahme eines Bildes beendet die Anzeige der Studioblitz-Informationen und latent den Studioblitz in das Standard-MENU zurückkehren.

Veränderungen am Studioblitzkondensator

Wenn der Indra500 Studioblitz für eine Zeit nicht verwendet wird, treten physische Veränderungen innerhalb des Blitzkondensators auf. Stellen Sie deshalb sicher den Studioblitz alle 3 Monate für mindestens 10 Minuten anzuschalten um Veränderungen vorzubeugen.

Technische Daten

Maximale Leistung: 500Ws

Einstellbarer Leistungsbereich: 8 Stufen (4-500Ws)

Leistungsregelung: In 1/3 oder vollen Blendenstufen

Blitzmodus: TTL Auto, Manuell (M), Multi Stroboskop

Leuchtwinkel: 60^

Leitzahl: 45/147.6 (ISO100, m/ft)

Farbtemperatur: 5600 ± 200K (die Farbtemperatur kann bei einzelnen Leistungsstufen unter Umständen variieren.)

Stroboskopblitz: Frequenz: 1-100Hz, Blitzzahl: 1-100 Auslösungen

HSS&SCS: wird Unterstützung*

Ladezeiten/bei 1/1 Blitzleistungsstufe; die Anzeige leuchtet rot auf)

Phottix Indra AC Netzadapter: Einzel/Zwei Blitzköffe: 0.9s/1.7s

Phottix Indra Batteriepack (10AH): H Modus Einzel/Zwei Blitzköprü: 1s/2.3s

S Modus Einzel/Zwei Blitzköffe:1.4s/5.4s

Phottix Indra Batteriepack (SAH) H Modus Einzel/Zwei Blitzköpf:1.4s/4.9s

S Modus Einzel/Zwei Blitzköffe:2.6s/10.9s

Eingangsleistung:

Phottix Indra AC Netzadapter: AC 220V/110V, 50HZ/60HZ

Phottix Indra Batteriepack: 14.8V/5Ah, 400 Blitze bei voller Leistung

14.8V/10Ah, 800 Blitze bei voller Leistung

Einstellichtleistung: etwa 4,5W

Einstellicht-Modi: OFF, Manuell 1-9 Stufen

Kabellose Empfangsmethoden: per Radio Freqenz und optischen Impulsen

Kanal:4

Kabellose Empfangsmodi: Odin-C, Odin-N, Strato II, Opt-Slave, RX OFF (kann dann nur durch 3.5mm Synchrobuchse ausgelost werden.)

Empfangsbereich (ungeführ):

Radiosignalübertragung: 100m+

Bildschirm: 320X240 TFT LCD Bildschirm, Unterstützung 3 verschiedene Farbeinstellungen

LCD Senoreinstellung: Erkennt die Ausrichtung des Studioblitzes automatisch und veranlasst bei Bedarf eine 180^ Drehung des Bildschirmdisplay.

Wärmeregulierung: Automatisch, entsprechend der Temperatur

Nachladebestätigung: kann an- und ausgeschaltet werden.

Synchrobuchse: 3.5mm Buchse

Firmware Update: Update mittels Mini-USB Buchse

Dimensionen: Lange x Durchmesser: 266mm x 180mm

Gewicht: 2.1kg (Angabe ohne Studioblitz Stromkabel)

Hinweis: Produktspezifikationen und äußere Designelemente können sich zukünftig ohne extra Angabenändern.

• mit kompatiblen Kameras

Port synchronizazioni: mini port 3,5 mm
