BEDIENUNGSANLEITUNG BBM 5 ANT

1	EINLEITUNG	27
2	INSTALLATION	27
3	BESCHREIBUNG	28
3.1	EINGÄNGE & BEDIENELEMENTE 29
3.2	STROMVERSORGUNG	30
4	OPTIONALES ZUBEHÖR 31
5	FEHLERBEHEBUNG	32
6	TECHNISCHE DATEN 32
7	NOTES	42

PACKUNGSINHALT

• 1 Aktiver Minibox-Lautsprecher
• 1 Bedienungsanleitung - Abschnitt 1
• 1 Bedienungsanleitung - Abschnitt 2

Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der „BEDIENUNGSANLEITUNG - ABSCHNITT 2“.

26 Bedienungsanleitung | BBM Serie

1 | EINFÜHRUNG

Danke, dass Sie ein Produkt A.N.T - Advanced Native Technologies erworben haben!

In Lautsprechern der Serie BBM spiegeln sich unsere Technik-Leidenschaft und jahrela nge Erfahrung wider. Sie erhalten so ein Produkt, das hohen Ansprüchen gerecht wird und jahrelang hochwertige Leistung liefert.

Alle Modelle garantieren breiten Frequenzgang mit glasklarem, verzerrungsfreien Klang auch bei sehr hohen Lautstärken.

Sie wurden speziell für eine schnelle und einfache Bedienung entwickelt und erfüllen die Wünsche aller, die von einem Audiosystem exzellente Leistung, viele Anschlussmöglichkeiten und Bedienelemente und das beste Preis-Leistungsverhältnis seiner Kategorie verlangen. Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lesen, damit Sie dieses Produkt optimal nutzen können. Für Sicherheitshinweise, Vorsichtsmaßnahmen, Gewährleistung und Entsorgung siehe Anhang Abschnitt 2.

Weitere Informationen über alle Produkte des Katalogs von A.N.T finden Sie auf unserer Website www.ant-intomusic.com

2 | INSTALLATION

Ausstattungselemente von BBM-Lautsprechern:

A | Befestigungspunkte für die Wand- oder Deckeninstallation des Lautsprechers.
B | Netzkabel mit Stecker
C | Rutschhemmer aus Gummi.

BBM Serie | Bedienungsanleitung

3 | BESCHREIBUNG

CH1 LEVEL CH2 LEVEL SIG CLIP ON -∞ dB +10 -∞ dB +10 AUX IN STEREO LINE/MIC IN L R MIX OUT 6 4 8 7

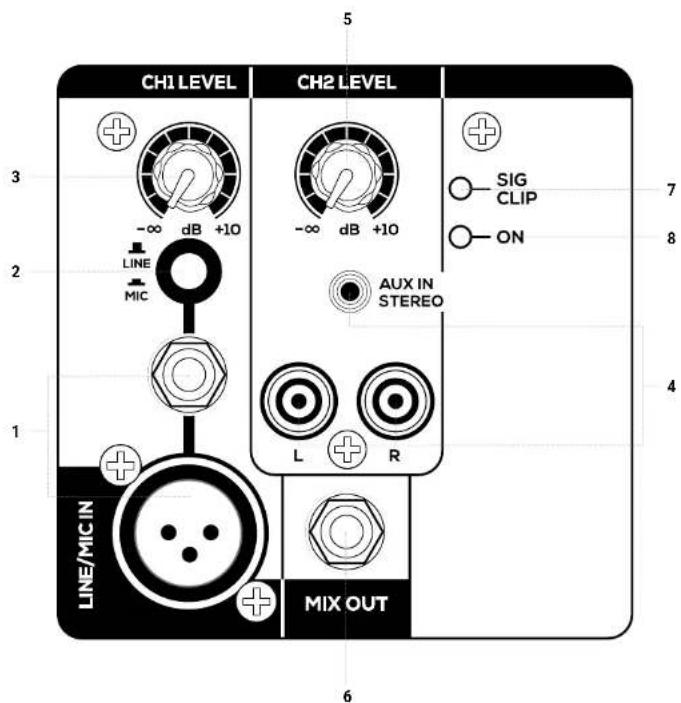

3.1 | EINGÄNGE & BEDIENELEMENTE

1 CH1 - MIC/LINE INPUT

Symmetrischer Mikrofon- (XLR-F) und Leitungseingang (Jack 6,35 mm-1/4"). Das Modell BBM3 ist nur mit 6,35 mm-1/4" Jack-Anschluss ausgestattet. Es kann auch ein unsymmetrisches Mikrofonkabel verwendet werden.

2 CH1 - LINE-/MIC-WAHLSCHALTER

Wahlschalter in LINE-Position zur Nutzung einer Quelle auf Line-Niveau; Wahlschalter in MIC-Position: Mikroanschluss.

3 CH1 - LEVEL

Dieser Regler regelt das Level von Kanal 1; zum Anheben der Verstärkung nach rechts drehen, zur Absenkung nach links drehen.

4 CH2 - LINE INPUT

Eingang mit RCA-Buchsen und 3,5mm Mini-Jack-Anschluss. Das Modell BBM3 ist nur mit Mini-Jack-Anschluss ausgestaltet.

5 CH2 - LEVEL

Dieser Regler regelt das Level von Kanal 2; zum Anheben der Verstärkung nach rechts drehen, zur Absenkung nach links drehen.

6 MIX OUT

Dieser 6,35mm Jack-Anschluss sendet ein symmetrisches Line-Level-Signal an einen anderen aktiven Lautsprecher.

7 LED SIG/CLIP

Die LED-Anzeige CLIP leuchtet auf, wenn das Signal verzerrt ist. In einem solchen Fall das Signal der aktuell aktiven Kanäle herunterdrehen.

8 LED ON

Die LED-Anzeige ON leuchtet auf, wenn das Gerät an das Stromnetz angeschlossen ist und der Einschaltknopf gedrückt wird.

3.2 | STROMVERSORGUNG

POWER ON OFF 1 2 AC INPUT 220-240V- 50-60Hz 70W T800mA L 250V-

1 POWER ON/OFF

Schalter zum Ein-/Ausschalten des Gerätes.

2 STROMVERSORGUNGSKABEL

Schließen Sie dieses Kabel an die Steckdose an. Vor dem Netzanschluss sicherstellen, dass das Gerät ausgeschaltet ist. Zu Ihrer Sicherheit niemals die Erdung trennen.

Hinweis: die Schutzsicherung befindet sich auf der Leiterplatte im Gerät.

ACHTUNG: Sicherung nur mit einer Sicherung des gleichen Typs und mit denselben Werten ersetzen. Öffnen Sie zum Ersetzen der Sicherung nicht das Gerät, sondern wenden Sie sich an eine autorisierte Servicestelle.

Wenden Sie sich an eine autorisierte Servicestelle, falls die Sicherung weiterhin herausspringt

ACHTUNG!

Niemals das dem Schutz des Produktes dienende Frontgitter entfernen. Zur Vermeidung des Risikos elektrischer Schläge sollte bei einer unbeabsichtigten Beschädigung oder Ersatz des Schutzgitters (der vom Kundendienst vorgenommen wird), sofort die Stromversorgung abgeschaltet werden.

ACHTUNG: Zur Senkung des Risikos elektrischer Schläge das Gerät niemals an das Stromnetz anschließen, wenn das Gitter abgenommen ist.

30

Bedienungsanleitung | BBM Serie

4 | OPTIONALES ZUBEHÖR

- Wandbefestigungssatz des Lautsprechers mittels U-Bügeln BBM-WB3U BBM-WB5U BBM-WB8U

- Wand- oder Deckenbefestigungssatz für die unabhängige Schwenkung und Neigung des Lautsprechers BBM-358Y

• Stativ-Adaptersatz mit Bügeln

BBM-SA30 BBM-SA50 BBM-SA80

ACHTUNG: Kontaktieren Sie unseren Kundendienst für die Verwendung des Zubehörs. Sie dürfen ausschließlich die von A.E.B Industriale Srl hergestellten Halterungen, Bügel und Zubehörteile verwenden.

Es ist verboten, das Gehäuse des Geräts anzubohren oder jede andere mechanische Halterung mittels Klebstoff zu befestigen. Fordern Sie bei speziellen, nicht in dieser Anleitung beschriebenen Installationsbedürfnissen bei unserem technischen Service die Liste des verfügbaren Zubehörs an. Wir haften nicht für eine unsachgemäße Verwendung des Zubehörs oder für den Zweck ungeeigneter Zusatzvorrichtungen.

BBM Serie | Bedienungsanleitung

5 | FEHLERBEHEBUNG

PROBLEM LEDS LÖSUNG
Kein oder zu leiser Klang LED Power aus		Vergewissem Sie sich, dass der Laufsprecher ordnungsgemäß an die Netzsteckdose angeschlossen ist.
	LED Power leuchtet, jedoch LEVEL der Eingangskanäle niedrig eingestellt	Anschlüsse zwischen Quellen und Eingängen prüfen LEVEL der Kanäle anheben.
Verzerrung LED CLIP leuchtet		LEVEL-Regier der Eingänge herunterrehen Sicherstellen, dass kein Line-Signal an einem M/C-IN-Anschluss anliegt

6 | TECHNISCHE DATEN

	BBM 3	BBM 5	BBM 8
System	2-Wege-Bassreflex 2-Wege-Bassreflex 2-Wege-Bassreflex
LF	Custom-Lautsprecher 3.5'' - 1'' V.C.	Custom-Lautsprecher 5'' - 1'' V.C.	Custom-Lautsprecher 8'' - 1'' V.C.
HF	Noodym Dome-Hochtöner 0.8''	Noodym Dome-Hochtöner 1''	Noodym Dome-Hochtöner 1''
Lautsprecher(LF+HF)	Class D + Class A/B	Class D + Class A/B	Class D + Class A/B
Spitzonloistung(LF+HF)	80W	100W	120W
Frequenzgang(+/- 10dB)	140 lz-20kHz	100 lz-20kHz	65 lz-20kHz
SPL MAX	103 cB	109 cB	112 cB
I-/O-Anschlüsse	CH1 MIC/LINF: Jack6,35mm (1/4")CH 2 IN: Mini-Jack3,5mm,LINE OUT: Jack 6,35mm(1/4")	CH1 MIC IN: XI R-FCH1 LINE IN: Jack6,35mm (1/4")CH 2 IN: Mini-Jack3,5mm und 2 RCALINE OUT: Jack 6,35mm(1/4")	CH1 MIC IN: XI R-FCH1 LINE IN: Jack6,35mm (1/4")CH 2 IN: Mini-Jack3,5mm, und 2 RCALINE OUT: Jack 6,35mm(1/4")

BBM 3 BBM 5 BBM 8
Bordendellemente CHI LEVEL, LINE/MIC-Wahlschalter,CH2 LEVEL		CHI LEVEL, LINE/MIC-Wahlschalter,CH2 LEVEL	CHI LEVEL, LINE/MIC-Wahlschalter,CH2 LEVEL
Stromwersorgung	220-240V~ 50-60 Hz 220-240V~ 60-60 Hz 220-240V~ 60-60 Hz
Sicherung T800mA L 250V~ T800mA L 250V~ T800mA L 250V~
Stronaufnahme 40W 70W 70W
Aufhängepunkte 2 M6 - oben/unten für U-Bügelmontage4 M5 - hinten für Y-Celenx und SA-Bügel		2 M6 - oben/unten für U-Bügelmontage4 M5 - hinten für Y-Celenx und SA-Bügel	2 M6 - oben/unten für U-Bügelmontage4 M5 - hinten für Y-Gelenk und SA-Bügel
Gehäusematerial	SpritzgegossenesABSGelochles Stahlgitter	SpritzgegossenesABSGelochles Stahlgitter	SpritzgegossenesABSGelochles Stahlgitter
Abmessungen(L x H x T)	5.29" (134.3mm) x9.68" (220.4mm) x5.37" (135.4mm)	6.71" (170.5mm) x10.7" (272mm) x6.76" (171.8mm)	9.84"(250mm) x16.76" (400mm) x9.88"(251mm)
Gewicht 2,1 Kg	3,7 Kg	6,3 Kg

OPTIONALES ZUBEHÖR
• SatzU-Bügel fürWanomontage	BBM-WB3U	BBM-WB5U	BBM-WB8U
• Y-Bügel fürSchwenkungund Neigung	BBM-358Y	BBM-358Y	BBM-358Y
• StativAdaptersatz	BBM-SA30	BBM-SA50	BBM-SA80

BBM SERIES
