Produkttyp	Digitales Diktiergerät
Marke	Panasonic
Modell	RR-U950
Abmessungen (B × H × T)	33,6 mm × 115,0 mm × 17,6 mm
Gewicht (mit Batterie)	Ca. 56 g
Stromversorgung	Wiederaufladbare Ni-MH AAA 1,2 V (im Lieferumfang) oder Trockenbatterie AAA LR03
Interner Speicher	2 GB (Modell RR-US950)
Aufnahmeformate	MP3 (XP, LP, EP)
Wiedergabeformate	MP3 (Ordner MUSIC)
Ladezeit	Ca. 2 Stunden über USB
Aufnahmemodi	XP (hohe Qualität), LP (lang), EP (sehr lang)
Hauptfunktionen	Aufnahme, Wiedergabe, Timer, VAS, A-B-Wiederholung, Markierungen, Dateiteilung, Tastensperre, Passwortsicherheit
Mikrofon	Integriert mit Zoom, einstellbare Empfindlichkeit (hoch, normal, niedrig)
Lautsprecher	Integriert (20 mm, 8 Ω, 50 mW max.)
Kopfhöreranschluss	3,5-mm-Stereoklinke
Konnektivität	USB 2.0 (Hi-Speed)
Betriebstemperatur	0 °C bis 40 °C
Pflege und Reinigung	Weiches, trockenes Tuch; Lösungsmittel, Benzin, Alkohol vermeiden
Sicherheit	Tastensperre, 4-stelliges Passwort, automatische Abschaltung nach 15 Minuten Inaktivität
Ersatzteile und Reparierbarkeit	Austauschbarer Akku (Typ AAA Ni-MH), USB-Kabel im Lieferumfang
Allgemeine Informationen	Bedienungsanleitung zum Download verfügbar; kompatibel mit Windows 2000/XP/Vista

Häufig gestellte Fragen - RR-U950 PANASONIC

Wie setze ich die Batterie ein und lade sie?

Öffnen Sie das Batteriefach, setzen Sie den mitgelieferten wiederaufladbaren AAA Ni-MH-Akku unter Beachtung der Polarität ein. Zum Laden schließen Sie das Gerät über das mitgelieferte USB-Kabel an einen Computer an. Die vollständige Ladezeit beträgt ca. 2 Stunden. Das Display zeigt 'P' und dann das Symbol für abgeschlossenen Ladevorgang an.

Wie stelle ich die Uhr ein?

Entsperren Sie das Gerät (HOLD-Schalter). Drücken Sie STOP, dann halten Sie [•FOLDER/-MENU] gedrückt, bis 'XPLPEP' blinkt. Verwenden Sie + und –, um das Jahr einzustellen, bestätigen Sie mit ▶/■. Wiederholen Sie dies für Monat, Tag und dann die Uhrzeit. Die Uhr wird für die Timer-Aufnahme und die Dateizeitstempel benötigt.

Wie nehme ich eine Audiodatei auf?

Entsperren Sie das Gerät, drücken Sie STOP. Wählen Sie mit dem Schalter eine Aufnahmeposition (ZOOM, WIDE oder MANUAL). Wählen Sie einen Ordner (A bis D) mit [•FOLDER/-MENU]. Drücken Sie REC/PAUSE zum Starten; drücken Sie erneut zum Pausieren und STOP zum Beenden. Die rote Anzeige leuchtet während der Aufnahme.

Wie gebe ich eine aufgenommene Datei wieder?

Entsperren Sie das Gerät, drücken Sie STOP. Wählen Sie den Ordner (A bis D) mit [•FOLDER/-MENU]. Verwenden Sie ◀◀ und ▶▶, um die Datei auszuwählen. Drücken Sie ▶/■ zum Starten der Wiedergabe. Stellen Sie die Lautstärke mit + und – ein (von 0 bis 20). Sie können auch die Wiederholungswiedergabe oder die A-B-Wiederholung verwenden.

Wie lösche ich eine Datei?

Wählen Sie den Ordner mit der Datei. Drücken Sie im Stopp- oder Wiedergabemodus ERASE. Verwenden Sie ◀◀, ▶▶, um die Datei auszuwählen (oder die Option, alle Dateien im Ordner zu löschen). Bestätigen Sie mit ▶/■, dann bestätigen Sie 'JA'. Gesperrte Dateien können nicht gelöscht werden.

Wie verwende ich die Tastensperre?

Schieben Sie den HOLD-Schalter in die Sperrposition. Das Display zeigt 'ho ld' und die Tasten sind deaktiviert. Zum Entsperren schieben Sie den Schalter zurück in die entgegengesetzte Position. Diese Funktion verhindert versehentliche Aktivierungen in einer Tasche oder einem Beutel.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob die Batterie richtig eingelegt und geladen ist. Wenn die Batterie leer ist, laden Sie sie über USB (ca. 2 Stunden) oder ersetzen Sie sie durch eine neue AAA-Alkalibatterie. Stellen Sie sicher, dass der HOLD-Schalter nicht in der Sperrposition ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie übertrage ich Dateien auf einen Computer?

Schließen Sie das Gerät über das mitgelieferte USB-Kabel an einen Computer an. Das Display zeigt 'PC L'. Öffnen Sie das Wechseldatenträger im Arbeitsplatz. Die Dateien befinden sich in den Ordnern A bis D. Kopieren Sie sie per Drag & Drop auf den Computer. Ändern Sie keine Datei- oder Ordnernamen, da das Gerät sie sonst nicht mehr lesen kann.

Wie höre ich MP3-Musik auf dem Diktiergerät?

Übertragen Sie zunächst MP3-Dateien vom Computer in den Ordner ♪ (MUSIC) des Geräts. Trennen Sie das USB-Kabel. Drücken Sie [•FOLDER/-MENU], um '♪' auszuwählen, wählen Sie dann eine Datei mit ◀◀, ▶▶. Drücken Sie ▶/■ zum Abspielen. Das Gerät spielt MP3 bis zu 320 kbps ab und kann Unterordner verarbeiten (max. 2 Ebenen).

Wie programmiere ich eine Timer-Aufnahme?

Stellen Sie zunächst die Uhr ein. Halten Sie im Stopp-Modus [•FOLDER/-MENU] gedrückt, bis 'XPLPEP' blinkt. Verwenden Sie + und –, um '☐' (Timer) auszuwählen, bestätigen Sie. Wählen Sie 'ûn' (aktiv), dann stellen Sie Start- und Endzeit mit +, – ein. Bestätigen Sie jeden Schritt mit ▶/■. Das Symbol '♪' erscheint. Die Aufnahme startet automatisch zur programmierten Zeit. Beachten Sie, dass die maximale Dauer 8 Stunden beträgt und der Timer innerhalb von 24 Stunden liegen muss.

BEDIENUNGSANLEITUNG RR-U950 PANASONIC

Wir danken Ihnen, dass Sie sich für dieses Produkt unseres Hauses entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie dieses Gerät anschließen, in Betrieb setzen oder einstellen.

Bitte bewahren Sie die Bedienungsanleitung anschließend für spätere Bezugnahme griffbereit auf.

Mitgeliefertes Zubehör

□ 1 USB-Kabel
☐ 1 Mikro-Nickel-Metall-Hydrid-Akku (Größe „AAA“)

Andere Akkus können nicht mit diesem Gerät geladen werden.

Hinweis zum Akku

Dieser Akku ist für Recycling geeignet.

Bitte beachten Sie die örtlichen Recycling-Bestimmungen.

Wenn ein Handy in der Nähe verwendet wird, kann dieses Gerät beim Betrieb HF-Störungen auffangen. In einem solchen Fall für einen größeren Abstand zwischen diesem Gerät und dem Handy sorgen.

ACHTUNG

Bei unsachgemäßem Auswechseln der Batterie besteht Explosionsgefahr! Ausschließlich gegen eine Batterie des gleichen oder eines gleichwertigen, vom Hersteller empfohlenen Typs auswechseln. Verbrauchte Batterien gemäß Herstelleranweisungen entsorgen.

Ein übermäßiger Schalldruckpegel bei Verwendung eines Ohrhörers oder Kopfhörers kann eine Beeinträchtigung des Gehörsinns verursachen.

Das Typenschild befindet sich an der Unterseite des Gerätes.

HOLD-Funktion

Die HOLD-Funktion vor dem Gebrauch des Gerätes freigeben und nach beendetem Gebrauch wieder aktivieren.

HOLD-Funktion

Diese Funktion verhindert eine unbeabsichtigte Betätigung der Funktionstasten, wenn das Gerät in einer Tasche usw. mitgeführt wird. Außerdem wird ein vorzeitiges Entladen der Batterien aufgrund einer unbeabsichtigten Betätigung des Gerätes verhindert.

■ Bei aktivierter HOLD-Funktion

Die Funktionstasten sind gesperrt, um eine versehentliche Betätigung von Funktionstasten zu verhindern.

• Wenn die HOLD-Funktion während der Aufnahme oder Wiedergabe aktiviert wird, erscheint die Anzeige „hold“ vorübergehend im Display, wonach die ursprüngliche Anzeige zurückkehrt.
• Wenn die HOLD-Funktion im Stoppzustand aktiviert wird, erscheint die Anzeige „hold“ wonach sich Display und Gerät ausschalten.

Ein- und Ausschalten des Gerätes

Dieses Gerät ist nicht mit einer separaten Ein/Aus-Taste ausgestattet.

Einschalten des Gerätes

- Wenn bei ausgeschaltetem Gerät (d.h. bei ausgeschaltetem Display)

▶/■ oder eine beliebige andere Taste gedrückt bzw. der [HOLD]-Schalter betätigt wird, schalten sich Gerät und Display ein.

Ausschalten des Gerätes

• Wenn die HOLD-Funktion im Stoppzustand deaktiviert oder bei gestopptem Gerät ca. 15 Minuten kein Bedienvorgang ausgeführt wird, schaltet sich das Gerät automatisch aus.
  Nach dem Gebrauch empfiehlt es sich grundsätzlich, die HOLD-Funktion zu aktivieren, nachdem das Gerät in den Stoppzustand geschaltet worden ist.

Einsetzen/Laden des Akkus

Bitte laden Sie den Akku vor dem erstmaligen Gebrauch. Ladezeit: Ca. 2 Stunden (Zeitdauer, die zum vollständigen Laden eines entladenen Akkus erforderlich ist)

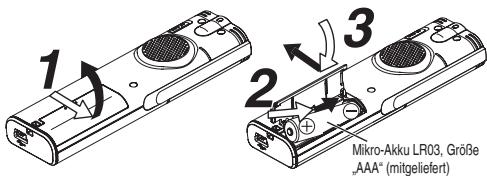

Einsetzen des Akkus

Auf korrekte Ausrichtung des Akkus achten.

- Der Gebrauch von Akkus der Marke Panasonic wird empfohlen.

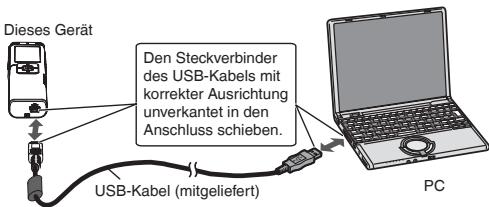

Laden des Akkus über einen PC

• Drücken [STOP], um das Gerät auf Stopp zu schalten.
• Den PC im Voraus starten.

1 Das USB-Kabel an dieses Gerät anschließen.
② Das USB-Kabel an den PC anschließen.

- Ausschließlich das mitgelieferte USB-Kabel für den Anschluss an einen PC verwenden.

Anzeige während des Ladevorgangs (Akkus können etwa

300 Mal geladen werden)

Während des Ladevorgangs		Die Anzeige wechselt wie links.
Ladevorgang beendet

Wenn der PC dieses Gerät erkennt, erscheint „P“ zusätzlich zur obigen Anzeige.

• Während des Ladevorgangs können sich Akku und Gerät erwärmen. Dabei handelt es sich nicht um eine Funktionsstörung.
  Mit diesem Gerät können ausschließlich Ni-MH-Akkus der Größe „AAA“ (→ Seite 2) geladen werden. Auf keinen Fall andere Akkus als den für dieses Gerät vorgeschriebenen Akku laden.

Während der Aufnahme und Wiedergabe erscheint die nachstehend abgebildete Ladezustandsanzeige im Display, die die Akkurestspannung angibt.

• Wenn der Akku entladen ist, wird „☐“ oder „☐“ angezeigt. Den Akku möglichst bald laden.
  Der Akku braucht vor dem Laden nicht vollständig entladen zu sein.
  Nach Anschließen dieses Gerätes an einen PC wird u.U. „U30--nu“ angezeigt, doch kann der Akku geladen werden. Siehe die Beschreibung auf Seite 18.
• Den Akku entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Trockenzellen (nicht mitgeliefert) können ebenfalls verwendet werden. Um die Daten der Uhreinstellung zu erhalten, muss der Akku innerhalb von ca. 30 Sekunden ausgewechselt werden.

Einstellen von Datum und Uhrzeit

Nach Einsetzen des Akkus blinkt die Anzeige „2008“ im Display, wenn der Timer nicht eingestellt ist (bei der erstmaligen Inbetriebnahme oder einer Rückstellung des Gerätes). (Wenn die HOLD-Funktion deaktiviert ist, wechselt die Anzeige nach ca. 1 Minute auf „12:00“ (blinkt).)

Die eingebaute Uhr wird zur Aufzeichnung des Aufnahmedatums und zur Einstellung der Timeraufnahme verwendet. Bitte zuerst die Uhrzeit einstellen.

Aufnahmen sind auch dann möglich, wenn die Uhr nicht eingestellt wurde. Anstelle des Aufnahmedatums und der Aufnahmestartzeit wird jedoch „—“ angezeigt.

Wenn „2008“ blinkt

• Die HOLD-Funktion deaktivieren (→ Seite 2).

① +, – zur Einstellung der Jahreszahl betätigen und dann ▶/■ zur Eingabe drücken.

Den Monat und das Tagesdatum auf gleiche Weise einstellen.

2 |◀◀, ▶▶| zur Wahl des Formats der Uhrzeitanzeige betätigen und dann ▶/■ zur Eingabe drücken.

3 +, – zur Einstellung der Uhrzeit betätigen und dann ▶/■ zur Eingabe drücken.

Wenn die Tasten +, – gedrückt halten werden, ändern sich die Ziffern schnell fortlaufend.

Wenn die Anzeige „12:00“ (blinkt) oder die Uhrzeiteinstellung geändert werden soll

• Die HOLD-Funktion deaktivieren (→ Seite 2).
- Drücken [STOP], um das Gerät auf Stopp zu schalten.

1. [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) oder „2008“ (blinkt) erscheint.

1. +, – zur Wahl der Jahresanzeige „20*** betätigen und dann ▶/■ zur Eingabe drücken.

Falls „2008“ blinkt, ▶/■ zur Eingabe drücken.

1. Die Schritte 1, 2 und 3 oben ausführen.

Um die Uhreinstellung abzubrechen, [STOP] drücken.
Die Uhr arbeitet mit einer Ganggenauigkeit von +/- 60 Sekunden/Monat bei Raumtemperatur.
- Wenn der Akku vollständig entladen ist, wird die Uhrzeiteinstellung gelöscht.

Aufnahmeeinstellungen

Dieses Gerät verfügt über vier verschiedene Einstellposten, die sich auf die Aufnahmequalität beziehen. Durch Wahl einer geeigneten Kombination der Aufnahmeeinstellungen können Sie die Tonqualität der jeweiligen Aufnahmesituation optimal anpassen.

Aufnahmeeinstellposten	Einstellungen und Anzeigen
Aufnahmemodus(→Seite 5)	Hohe Qualität
	Lange Aufnahme
Umschalten zwischen Stereound Monaural (→Seite 8)	StereoMonaural
Mikrofonempfindlichkeit(→Seite 8)	HochNormalNiedrig
Zoom-Mikrofon(→Seite 8)	Zoom-Mikrofon EinZoom-Mikrofon Aus	Anzeige

Die insgesamt verfügbare Aufnahmezeit ( Seite 21) ändert sich in Abhängigkeit vom Aufnahmemodus und der Stereo/Monaural-Einstellung.

Umschalten der Aufnahmeposition

Dieses Gerät verfügt über drei verschiedene Aufnahmepositionen: [ZOOM], [WIDE] und [MANUAL]. Bei den Positionen [ZOOM] und [WIDE] werden feste Einstellungen verwendet, während die Einstellung von [MANUAL] wunschgemäß geändert werden kann. Mit dem Mit dem Aufnahmepositions-Schalter wird zwischen den verschiedenen Aufnahmemodi umgeschaltet.

Aufnahmeposition	Einstellungen (Anzeigen) und Situationen
ZOOM	XP ZOOMMIC•I MONO	Unterricht, Referate usw. (Aufnehmen der Stimme einer einzigen Person)
WIDE	XP STMIC•I	Konferenzen usw. (Aufnehmen der Stimmen mehrerer Personen)
MANUAL	XP ZOOM* MIC• MONO	Diktate usw.
*Dies ist die Grundeinstellung, die für Diktate geeignet ist. Die Einstellung kann nach Bedarf geändert werden (→ Seite 8).

Der Aufnahmemodus (XP, LP, EP) kann in allen Positionen umgeschaltet werden ( Seite 5).

Aufnahme

• Die HOLD-Funktion deaktivieren (→ Seite 2).
- Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 Den Aufnahmepositions-Schalter in die gewünschte Position bringen.

Den für die jeweilige Situation am besten geeigneten Aufnahmemodus wählen ( Seite 4).

② Einen Ordner für die Aufnahme wählen. (→ rechts)

Bei jeder Betätigung von [•FOLDER/-MENU] wird der Reihe nach zwischen den verschiedenen Ordnern umgeschaltet. Ein Ordner von „A|B|C|D“ kann gewählt werden. (Die Standardeinstellung ist „A“.) Bei Wahl von „J“ wird die Aufzeichnung automatisch im Ordner „A“ gespeichert. (falls dieser Ordner bereits 99 Dateien enthält, wird der nächste Ordner mit freiem Speicherplatz verwendet.)

③ [REC/PAUSE] drücken (die Aufnahme startet).

Bei jeder Betätigung

Aufnahmepause Fortsetzen der Aufnahme

Anzeige während der Aufnahme

Leuchtet stetig. (blinkt im Pausezustand.)

Die Anzeige wechselt je nach Aufnahmepegel. Bei Stereoaufnahme: Obere Segmentreihe: linker Kanal/untere Segmentreihe: rechter Kanal

verstrichene Aufnahmezeit (blinkt im Pausezustand.)

Beenden der Aufnahme: [STOP] drücken.

Die Einstellung des Aufnahmepositions-Schalter kann zwar auch während einer Aufnahme geändert werden, doch wird die neue Einstellung erst nach Ende der laufenden Aufnahme wirksam.
- Den Aufnahmemodus nach Bedarf umschalten ( rechts).

Ordner

Bei diesem Gerät bezieht sich der Ausdruck [Ordner] auf eine Speicherbank, in der aufgezeichnete Dateien (bzw.Musikdateien) abgelegt werden.

Bei diesem Gerät sind vier Audioordner „A|B|C|D|“ sowie ein Musikordner „J“ vorhanden.

Wenn Sie die einzelnen Ordner verschiedenen Aufnahmezwecken zuordnen, lassen sich die aufgezeichneten Dateien später bequem lokalisieren.

In jedem der Audioordner von AJ bis DJ können bis zu 99 Dateien abgelegt werden.

Datei

Die vom Anfang bis zum Ende einer Aufnahme aufgezeichneten Audiodaten werden in Form einer Datei abgespeichert. Diese gespeicherten Daten werden als „Datei“ bezeichnet.

Einstellen des Aufnahmemodus (XP/LP/EP)

• Drücken [STOP], um das Gerät auf Stopp zu schalten.
• [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.
  Die Anzeige „XPLPEP“ (blinkt) erscheint.
• ▶/■ zur Eingabe drücken.
• |◀◀, ▶▶| zur Wahl von „XP“, „LP“ oder „EP“ betätigen und dann ▶/■ zur Eingabe drücken.

Wiedergabe

• Die HOLD-Funktion deaktivieren (→ Seite 2).
- Drücken [STOP], um das Gerät auf Stopp zu schalten.
- Einen Ordner wählen (→ Siehe unten).
- Eine Datei zur Wiedergabe wählen (→ Siehe unten).

Einstellen der Lautstärke

Erhöhen der Lautstärke: + betätigen

Verringern der Lautstärke: – betätigen

Der Einstellbereich beträgt 0 bis 20. (Die Standardeinstellung ist 13.)

Funktionen bei Wiedergabe

Sprung: |◀◀, ▶▶| betätigen.

Wenn ◀◀ während der Wiedergabe einer Datei gedrückt wird, so wird ein Sprung an den Anfang der Datei ausgeführt. Um an den Anfang der vorigen Datei zurückzukehren, ◀◀ erneut innerhalb von 1 Sekunde drücken.

Suchlauf rückwärts/vorwärts: |◀◀, ▶▶| gedrückt halten.

Stopp: ▶/■ oder [STOP] drücken.

Wahl eines Ordners

Bei jeder Betätigung von [•FOLDER/-MENU] wird der Reihe nach zwischen den Ordnern umgeschaltet. Die folgenden Ordner „AJ“, „BJ“, „CJ“, „DJ“ und „∫“ stehen zur Auswahl. Den Ordner wählen, der die zur Wiedergabe vorgesehene Datei enthält.

Wahl einer Datei

|◀◀, ▶▶| betätigen.

Bei jeder Betätigung ändert sich die Dateinummer.

Überprüfen der verbleibenden Aufnahmezeit

1. [•FOLDER/-MENU] während der Wiedergabe mindestens 1 Sekunde lang gedrückt halten.

Die verbleibende Wiedergabezeit der laufenden Datei wird angezeigt.

Um auf die vorige Anzeige zurückzukehren, [•FOLDER/-MENU] erneut drücken.

(Wird die Taste nicht erneut gedrückt, kehrt die ursprüngliche Anzeige nach ca. 30 Sekunden automatisch auf das Display zurück.)

Anzeige im Stoppzustand

Nach Umschalten in den Stoppzustand ändert sich die Anzeige jeweils in der unten gezeigten Reihenfolge, bis die Uhrzeitanzeige erneut erscheint.

■ Nach Stoppen der Wiedergabe
■ Nach Stoppen der Aufnahme

■ Bei Betätigung von |◀◀, ▶▶| im Stoppzustand zur Wahl einer Datei

Die folgenden Anzeigen erscheinen der Reihe nach: Aufnahmedatum → Aufnahme-Startzeit → Aufnahmezeit Diese Informationen erleichtern die Suche nach Dateien.

Ⓐ Restspeicherplatz (→ Seite 9)
® Dateinummer
© verstrichene Wiedergabezeit

⑭ Aktuelle Aufnahmeeinstellung
© Gesamtanzahl von Dateien in Ordner A
⑤ Uhrzeit

Beispiel) Aufnahme in Ordner A mit ZOOM-Position im Aufnahmemodus XP

Abhören des Wiedergabetons

Während der Wiedergabe wird der Ton über den eingebauten Lautsprecher ausgegeben. In einer lauten Umgebung ist der Lautsprecherton möglicherweise schwer zu hören. In einem solchen Fall empfiehlt sich der Anschluss eines Stereo-Ohrhörers (nicht mitgeliefert).

Steckerausführung: ø 3,5 mm Stereo Klinkenstecker Empfohlener Ohrhörer: Panasonic RP-HV250 (Modell-Nr: Stand vom Januar 2008.)

Nach Anschluss eines Ohrhörers wird der eingebaute Lautsprecher vom Signalweg getrennt.

Löschen aufgezeichneter Dateien

- Einen Ordner wählen (→ Seite 6).

① [ERASE] während der Wiedergabe oder im Stoppzustand drücken.

② |◀◀, ▶▶| zur Wahl der Datei betätigen.

① bis ④ : Gesperrte Dateien sowie Dateien, die nicht mit diesem Gerät wiedergegeben werden können, können nicht gelöscht werden.

3 ▶/■ zur Eingabe drücken.

4 |◀◀, ▶▶| zur Wahl von „y#G“ betätigen und dann ▶/■ zur Eingabe drücken.

Nach beendetem Löschvorgang wird „—“ angezeigt. Der Löschvorgang kann bis zu etwa einer Minute beanspruchen.

Formatierung

Bei einer Formatierung de Gerätes werden alle vorhandenen Dateien gelöscht, einschließlich von gesperrten Dateien, Musikdateien und Datendateien, die von einem PC usw. übertragen wurden.

Gelöschte Dateien können nicht wiederhergestellt werden.
- Drücken [STOP], um den Löschvorgang abzubrechen.
Nach dem Löschen von Dateien werden die an diesem Gerät angezeigten Dateinummern so aktualisiert, dass die Lücke gefüllt wird.
- Wenn nur ein bestimmter Abschnitt einer Datei gelöscht werden soll, die Datei zuerst unterteilen (→ Seite 11) und dann die nicht mehr benötigte Datei löschen.
Dateien können nicht gelöscht werden, wenn das Symbol „☐“ in der Ladezustandsanzeige erscheint.

Sperren aufgezeichneter Dateien (Dateischutz)

Gesperrte Dateien können nicht gelöscht werden (außer bei Formatierung). Diese Funktion ermöglicht es, wichtige Dateien gegen versehentliches Löschen zu schützen.

• Einen Ordner wählen (→ Seite 6).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) erscheint.

2 +, – und |◀◀, ▶▶| zur Wahl von „LOCK“ betätigen und dann ▶/■ zur Eingabe drücken.

(Zunächst +, – zur Wahl von „S“ und dann ▶▶| zur Wahl von „LOCK“ betätigen.)

3 |◀◀, ▶▶| zur Wahl der zu sperrenden Datei betätigen.

4 ▶/■ zur Eingabe drücken.

5 |◀◀, ▶▶| zur Wahl von „„n“ betätigen und dann ▶/■ zur Eingabe drücken.

Die Sperre wird aktiviert.

Der Sperrvorgang kann bis zu etwa einer Minute beanspruchen.

Aufheben der Sperre:

Die Schritte ① bis ④ ausführen, „OFF“ in Schritt ⑤ wählen und eingeben.

● [STOP] drücken, um den Einstellvorgang abzubrechen.
- Bei Wahl einer gesperrten Datei erscheint die Anzeige „LOCK“.
- Wenn der gewählte Ordner keine Datei enthält, erscheint die Anzeige „LOCK“ nicht.

Ändern der Aufnahmeeinstellungen (Stereo/Mono)

• Den Aufnahmepositions-Schalter in die Stellung „MANUAL“ bringen (→ Seite 4).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint. Die Anzeige „XPLPEP“ (blinkt) erscheint.

② |◀◀, ▶▶| zur Wahl von „MONO“ betätigen und dann ▶/■ zur Eingabe drücken.

3 +, – zur Wahl von „ST“ oder „MONO“ betätigen und dann ▶/■ zur Eingabe drücken.

[STOP] drücken, um den Einstellvorgang abzubrechen.

- Wenn „ST“ gewählt und eingegeben wird, während „ZOOM“ eingeschaltet ist (→ rechts), wird „ZOOM“ ausgeschaltet. (Die Anzeige „ZOOM“ verschwindet vom Display.)

Ändern der Aufnahmeeinstellungen (Mikrofonempfindlichkeit)

• Den Aufnahmepositions-Schalter in die Stellung „MANUAL“ bringen (→ Seite 4).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) erscheint.

② +, – zur Wahl von „MIC“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl der gewünschten Mikrofonempfindlichkeit betätigen und dann ▶/■ zur Eingabe drücken.

MIC	MIC	MIC
Niedrig	Normal	Hoch

[STOP] drücken, um den Einstellvorgang abzubrechen.

Ändern der Aufnahmeeinstellungen (Zoom-Mikrofon)

Wenn „ _un “ eingeschaltet ist, wird Schall in der Umgebung des Mikrofons mit verringerter Lautstärke aufgezeichnet, so dass Schall direkt vor dem Mikrofon deutlicher aufgezeichnet werden kann.

Bei Verwendung des Zoom-Mikrofons wird der Ton monaural aufgezeichnet.

• Den Aufnahmepositions-Schalter in die Stellung „MANUAL“ bringen (→ Seite 4).
• Auf „MONO“ (Monaural) einstellen (→ Siehe links).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) erscheint.

② |◀◀, ▶▶| zur Wahl von „ZOOM“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl von „„“ oder „„” betätigen und dann ▶/■ zur Eingabe drücken.

● [STOP] drücken, um den Einstellvorgang abzubrechen.
Darauf achten, das Zoom-Mikrofon und das eingebaute Mikrofon nicht mit den Fingern zu verdecken.
- Wenn „ST“ eingestellt ist (→ Siehe links), steht die Zoom-Aufnahmefunktion nicht zur Verfügung, und der Posten „ZOOM“ erscheint nicht in der Menüanzeige.

Mithören des Aufnahmetons

Einen Stereo-Ohrhörer (nicht mitgeliefert) anschließen.

Steckerausführung: ∅ 3,5 mm Stereo Klinkenstecker

Empfohlener Ohrhörer: Panasonic RP-HV250 (Modell-Nr: Stand vom Januar 2008.)

■ Einstellen der Lautstärke

Die Lautstärke des mitgehörten Tons kann durch Betätigen von +, – eingestellt werden, ohne den Aufnahmepegel zu beeinflussen.

Timer-Aufnahme

Die Timer-Aufnahmefunktion ermöglicht es, eine einzige Aufnahme zu den voreingestellten Zeitpunkten auszuführen. Die Aufnahme startet automatisch zur voreingestellten Startzeit und stoppt nach Erreichen der voreingestellten Endzeit.

• Zunächst den Timer einstellen (→ Seite 4).
• Den Ordner für die Aufnahme und die gewünschte Aufnahmeposition wählen (→ Seite 4, 6).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) erscheint.

2 +, – zur Wahl von „ ^1 “ betätigen und dann ▶/■ zur Eingabe drücken.
3 |◀◀, ▶▶| zur Wahl von „„n“ betätigen und dann ▶/■ zur Eingabe drücken.
4 +, – zur Wahl der Startzeit betätigen und dann ▶/■ zur Eingabe drücken.

Die Endzeit auf gleiche Weise einstellen. (Wenn keine Endzeit eingestellt ist, wird die Timer-Aufnahme nicht ausgeführt.)

Nach beendeter Einstellung des Timers wird „ ^2 “ angezeigt.

Die Timer-Aufnahme wird aufgehoben, wenn das Gerät innerhalb von 30 Sekunden vor der Startzeit zur Wiedergabe verwendet oder ein anderer Betriebsvorgang ausgeführt wird. Nach beendeter Einstellung des Timers [STOP] drücken, um das Gerät in den Stoppzustand oder in den Bereitschaftszustand für die Timer-Aufnahme zu schalten.

Überprüfen der Timer-Einstellung: Die Schritte ①, ② und ③ ausführen.

Aufheben der Timer-Aufnahme: In Schritt "OFF" wählen und ③ eingeben.

● [STOP] drücken, um den Einstellvorgang abzubrechen.
Die Timer-Aufnahmezeit kann nicht um mehr als 24 Stunden nach der gegenwärtigen Uhrzeit eingestellt werden.
Die maximal einstellbare Dauer der Timer-Aufnahme beträgt 8 Stunden. (Wenn der Restspeicherplatz nur noch für eine Aufnahme von 4 Stunden ausreicht, beträgt die maximale Dauer der Timer-Aufnahme 4 Stunden.)
Zur Vorbereitung schaltet sich das Gerät 30 Sekunden vor Erreichen der Startzeit der Timer-Aufnahme automatisch ein, und das Symbol „ ^2 “ und die Aufnahmeanzeige beginnen zu blinken. Während dieser 30 Sekunden ignoriert das Gerät alle Bedienvorgänge. Nach Erreichen der Startzeit wechselt die Aufnahmeanzeige von Blinken auf Leuchten, und die Timer-Aufnahme beginnt.
- Eine laufende Timer-Aufnahme kann vorzeitig gestoppt, aber nicht pausiert werden.
Nach Abschluss einer Timer-Aufnahme wird die Timer-Einstellung gelöscht.

Verhindern einer unerwünschten Aufnahme (VAS)

Wenn das Mikrofon ca. 3 Sekunden lang keinen Ton auffängt, pausiert die Aufnahme automatisch. Sobald das Mikrofon danach erneut Ton auffängt, wird die Aufnahme automatisch fortgesetzt.

- Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) erscheint.

2 +, – zur Wahl von „(“ betätigen und dann ▶/■ zur Eingabe drücken.
3 |◀◀,▶▶| zur Wahl von „ün“ betätigen und dann ▶/■ zur Eingabe drücken.

Danach erscheint die Anzeige „( )“.

Wenn die Aufnahme bei aktivierter VAS-Funktion pausiert wird, blinken die Anzeige „(«)“ und die Aufnahmeanzeige.

Aufheben der VAS-Funktion: In Schritt „OFF“ wählen und ③ eingeben.

Darauf achten, diese Funktion vor wichtigen Aufnahmen auszuschalten.
- [STOP] drücken, um den Einstellvorgang abzubrechen.

Überprüfen der verbleibenden Aufnahmezeit

■ Während der Aufnahme

1. [•FOLDER/-MENU] mindestens 1 Sekunde lang gedrückt halten.

Um auf die ursprüngliche Anzeige zurückzukehren, [*FOLDER/-MENU] mindestens 1 Sekunde lang gedrückt halten. (Wird diese Taste nicht gedrückt, kehrt die ursprüngliche Anzeige nach ca. 30 Sekunden automatisch auf das Display zurück.) Wenn nur noch wenig* freier Speicherplatz verbleibt, schaltet das Display automatisch auf die Anzeige der verbleibenden Aufnahmezeit um.

■ Im Stoppzustand

1. [STOP] mindestens 1 Sekunde lang gedrückt halten.

Die mit der aktuellen Aufnahmeeinstellung verbleibende Aufnahmezeit wird 3 Sekunden lang angezeigt.

Im Stoppzustand zeigt der Balken „ ^4 “ den ungefähr verbleibenden freien Speicherplatz an. Die Länge des Balkens „ ^5 “ ändert sich der verbleibenden Aufnahmezeit entsprechend. Wenn nur noch wenig* freier Speicherplatz verbleibt, blinkt der Balken „ ^6 “.

* Wenn der Restspeicherplatz weniger als ca. 5% des Gesamtspeicherplatzes beträgt ( Seite 21).

Einstellen der Wiedergabegeschwindigkeits-Steuerfunktion

Die Geschwindigkeit der Wiedergabe kann auf 5 verschiedene Stufen eingestellt werden.

1 [•FOLDER/-MENU] während der Wiedergabe so lange gedrückt halten, bis die Anzeigen „EQ“ (blinkt) und „SPEED“ (leuchtet) im Display erscheinen. Bei Wahl von „J“ wird „EQ“ nicht angezeigt.

②▶▶| zur Wahl von „SPEED“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl der gewünschten Wiedergabegeschwindigkeit betätigen.

Durch Betätigen von ▶▶▶ wird die Wiedergabegeschwindigkeit erhöht, und das blinkende Leuchtsegment der Balkenanzeige verschiebt sich nach rechts. Durch Betätigen von ◀◀◀ wird die Wiedergabegeschwindigkeit verringert, und das blinkende Leuchtsegment der Balkenanzeige verschiebt sich nach links.

4 ▶/■ zur Eingabe drücken.

● [STOP] drücken, um den Einstellvorgang abzubrechen.
- Wenn während der Einstellung innerhalb von 30 Sekunden kein weiterer Bedienvorgang ausgeführt wird, kehrt die ursprüngliche Anzeige auf das Display zurück.
- Bei Wiedergabe mit einer anderen als der Normalgeschwindigkeit (× 1) blinkt die Balkenanzeige am oberen Rand des Displays, und die Anzeige „SPEED“ leuchtet auf.

Rauschminderung (EQ-Einstellung)

Diese Funktion sorgt für eine deutlicher hörbare Wiedergabe des aufgezeichneten Tons. Bei Wahl von „♪“ steht diese Funktion nicht zur Verfügung.

1 [•FOLDER/-MENU] während der Wiedergabe so lange gedrückt halten, bis die Anzeigen „EQ“ (blinkt) und „SPEED“ (leuchtet) im Display erscheinen.

②▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl von „ün“ betätigen und dann ▶/■ zur Eingabe drücken.

Nach der Einstellung wird „EQ“ während der Wiedergabe angezeigt.

Aufheben der Rauschminderung (EQ-Einstellung):

In Schritt „OFF“ wählen und ③ eingeben.

● [STOP] drücken, um den Einstellvorgang abzubrechen.

Wiedergabe nach kurzem Rücklauf

Funktion für Wiedergabe nach kurzem Rücklauf: Nach Drücken von während der Wiedergabe wird an eine Stelle zurückgekehrt, die um ca. 5 Sekunden vor der aktuellen Position liegt, und die Wiedergabe an der betreffenden Stelle fortgesetzt.

- Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.

Die Anzeige „XPLPEP“ (blinkt) erscheint.

2 +, – zur Wahl von „B\$“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl von „■“ betätigen und dann ▶/■ zur Eingabe drücken.

Danach erscheint die Anzeige „BS“.

Aufheben der Funktion für Wiedergabe nach kurzem Rücklauf:

In Schritt „OFF“ wählen und ③ eingeben.

● [STOP] drücken, um den Einstellvorgang abzubrechen.
Wird ◀◀ nach Aktivierung der Funktion für Wiedergabe nach kurzem Rücklauf in schneller Folge mehrmals betätigt, so wird die Wiedergabe-Startposition für jede Betätigung der Taste um weitere ca. 5 Sekunden zurückverschoben.
- Wenn die „Wiedergabe nach kurzem Rücklauf“ an einer Stelle aktiviert wird, die innerhalb von 5 Sekunden vom Anfang der Datei liegt, so wird an den Anfang der Datei zurückgekehrt.
Nach Einstellung der Funktion für „Wiedergabe nach kurzem Rücklauf“ ist kein Sprung an den Indexpunkt möglich.

Wiederholwiedergabe/Folgewiedergabe

Bei jeder Betätigung von [REPEAT] wird in der folgenden Reihenfolge zwischen den verschiedenen Wiedergabefunktionen umgeschaltet:

Anzeige „ALL“: Die Dateien des gewählten Ordners werden von der gewählten Datei bis zur letzten Datei der Reihe nach wiedergegeben. Nach beendetem Abspielen der letzten Datei stoppt die Wiedergabe automatisch. (Die Standardeinstellung ist „ALL“.)

Anzeige „ALL ⬤“: Alle Dateien des Ordners werden wiederholt abgespielt.

Keine Anzeige: Nach beendetem Abspielen der laufenden Datei stoppt die Wiedergabe automatisch.

Anzeige „☐“: Die laufende Datei wird wiederholt abgespielt.

- Eine der obigen Einstellungen wählen und dann ▶/■ drücken, um die Wiedergabe zu starten.

A-B-Wiederholwiedergabe

Der Abschnitt zwischen dem festgelegten Startpunkt (A) und dem festgelegten Endpunkt (B) wird wiederholt abgespielt.

① [REPEAT] während der Wiedergabe mindestens 1 Sekunde lang gedrückt halten.

Die betreffende Stelle wird als Startpunkt (A) festgelegt, und die Anzeigen „A-B“ (blinkt) und „O“ (leuchtet) erscheinen im Display.

② [REPEAT] am gewünschten Endpunkt (B) drücken.

Die Anzeige wechselt auf „A-B“ (leuchtet), und der festgelegte Abschnitt wird wiederholt abgespielt.

Aufheben der A-B-Wiederholwiedergabe:

[REPEAT] oder ◀◀, ▶▶| während der Wiedergabe oder im Stoppzustand drücken. (Während der Wiedergabe der letzten Datei eines Ordners kann die A-B-Wiederholwiedergabe nicht durch Drücken von ▶▶| aufgehoben werden.)

In den folgenden Situationen kann die A-B-Wiederholwiedergabe nicht eingestellt werden:

- Innerhalb von 1 Sekunde ab dem Anfang einer Datei und innerhalb von 2 Sekunden vor dem Ende der Datei

- Wenn weniger als 2 Sekunden zwischen dem Startpunkt (A) und dem Endpunkt (B) liegen

Wird nur der Startpunkt (A) festgelegt und die Wiedergabe bis zum Ende der Datei fortgesetzt, so wird das Ende der Datei als Endpunkt (B) festgelegt, und die A-B-Wiederholwiedergabe beginnt.

- Während der A-B-Wiederholwiedergabe stehen die Funktionen für Sprung an den Indexpunkt (→ Seite 12) und für Wiedergabe nach kurzem Rücklauf (→ Seite 10) nicht zur Verfügung.

Unterteilen einer Datei

Eine Datei kann bis zu 30 Mal unterteilt werden.

1 Während der Wiedergabe [•FOLDER/-MENU INDEX/ DIVIDE] an der Stelle drücken, an der die Datei unterteilt werden soll.

Die Wiedergabe wird pausiert, und die Anzeigen „(blinkt) und „>8“ (leuchtet) erscheinen im Display.

(Wenn die Funktion für Wiedergabe nach kurzem Rücklauf aktiviert ist, wird „nicht angezeigt.)

2▶▶| zur Wahl von „*“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl von „YES“ betätigen und dann ▶/■ zur Eingabe drücken.

Während die Unterteilung stattfindet, blinken „>“ und die Anzeige der verstrichenen Wiedergabezeit am Unterteilungspunkt.

Danach stoppt die Wiedergabe am Anfang des zweiten Abschnitts der unterteilten Datei.

- [STOP] drücken, um den Einstellvorgang abzubrechen.

Unterteilte Dateien können nicht wieder zusammengefügt werden.

- Dateien, die nicht mit diesem Gerät aufgezeichnet wurden, können nicht unterteilt werden. (Musikdateien können nicht unterteilt werden.)

Gesperrte Dateien können nicht unterteilt werden („»“ wird nicht angezeigt). Um eine gesperrte Datei unterteilen zu können, muss zunächst die Sperre aufgehoben werden (→ Seite 7).

- Wenn nur noch sehr wenig freier Speicherplatz verbleibt, kann eine Datei möglicherweise nicht unterteilt werden.

Das „Aufnahmedatum“, die „Aufnahme-Startzeit“ und die „Aufnahmezeit“ des zweiten Abschnitts einer unterteilten Datei werden automatisch auf der Grundlage der Informationen der ursprünglichen Datei ermittelt. (Beim ersten Abschnitt der unterteilten Datei ändert sich nur die Aufnahmezeit.)

- Wenn das Symbol „☐“ in der Ladezustandsanzeige erscheint, kann eine Datei nicht unterteilt werden.

Index-Funktion

Bei diesem Gerät bezieht sich der Ausdruck „Index“ auf eine Marke (Indexpunkt), die an einer Stelle gesetzt werden kann, an der die Wiedergabe nach Ausführung eines Sprungs gestoppt werden soll. Nach Drücken von |◀◀, ▶▶| während der Wiedergabe wird an den nächsten Indexpunkt gesprungen.

Bis zu 16 Indexpunkte können pro Datei festgelegt werden.

Hinzufügen eines Index während der Aufnahme

1 [•FOLDER/-MENU INDEX/DIVIDE] an der Stelle drücken, an der ein Index hinzugefügt werden soll.

„“ und die Anzeige der verstrichenen Aufnahmezeit an der betreffenden Stelle blinken 2 Sekunden lang. Die Aufnahme wird fortgesetzt.

Hinzufügen eines Index während der Wiedergabe

1 [•FOLDER/-MENU INDEX/DIVIDE] an der Stelle drücken, an der ein Index hinzugefügt werden soll.

Die Wiedergabe wird pausiert, und die Anzeigen „ ^2 “ (blinkt) und „ ^3 “ (leuchtet) erscheinen im Display. (Nach Aktivierung der Funktion für Wiedergabe nach kurzem Rücklauf können während der Wiedergabe keine Indexpunkte gesetzt werden. „ ^4 “ wird nicht angezeigt.)

[STOP] drücken, um den Einstellvorgang abzubrechen.

2▶/■ zur Eingabe drücken.

„“ und die Anzeige der verstrichenen Wiedergabezeit an der betreffenden Stelle blinken 2 Sekunden lang. Anschließend wird die Wiedergabe fortgesetzt.

• Innerhalb der ersten 3 Sekunden einer Datei kann kein Indexpunkt gesetzt werden.
• Innerhalb von 2 Sekunden nach einem Index kann kein weiterer Indexpunkt festgelegt werden.
• „” wird angezeigt, wenn eine Datei mit Index versehen wurde.
• Wenn das Symbol „☐“ in der Ladezustandsanzeige erscheint, kann kein Index hinzugefügt werden.

Löschen eines Index

• Wählen Sie die Datei oder den Ordner, in der bzw. dem ein Index gelöscht werden soll (→ Seite 6).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [•FOLDER/-MENU INDEX/DIVIDE] so lange gedrückt halten, bis die Menüanzeige im Display erscheint. Die Anzeige „XPLPEP“ (blinkt) erscheint.

2 +, – zur Wahl von „☐“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀,▶◀| zur Wahl der zu sperrenden Datei betätigen. ① Löschen von Indexpunkten in einer einzigen Datei ↓ ② Löschen von Indexpunkten in allen Dateien eines einzigen Ordners ↓ ③ Löschen von Indexpunkten in allen Dateien aller Ordner

4 ▶/■ zur Eingabe drücken.
⑤ |◀◀, ▶▶| zur Wahl von „YES“ betätigen und dann ▶/■ zur Eingabe drücken.

Nach beendetem Löschen eines Index wird „--- --“ angezeigt.

Der Löschvorgang kann bis zu etwa einer Minute beanspruchen.

● [STOP] drücken, um den Einstellvorgang abzubrechen.
- Wenn eine Datei, die mit Indexpunkten versehen wurde, unterteilt oder gelöscht wird, werden die Indexpunkte gelöscht.
- Wenn der gewählte Ordner keine Dateien mit Index enthält, erscheint das Symbol „” nicht in der Menüanzeige.

Sicherheitsfunktion

Wenn ein Passwort registriert wurde, muss dieses eingegeben werden, um eine Wiedergabe mit diesem Gerät ausführen oder dieses an einen PC anschließen zu können. Im Fall eines Verlusts oder Diebstahls des Gerätes können die aufgezeichneten Daten nicht wiedergegeben werden, und ein PC kann dieses Gerät nicht erkennen, wenn das registrierte Passwort nicht eingegeben wird.

Wenn Sie Ihr Passwort vergessen haben, können Sie keine Dateien der Ordner A bis D wiedergeben. Bitte notieren Sie sich Ihr Passwort unter „NOTIZ“ (→ Siehe unten).

Registrieren des Passworts (4-stellige Zahl)

• Drücken [STOP], um das Gerät auf Stopp zu schalten.
  1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint.
  Die Anzeige „XPLPEP“ (blinkt) erscheint.
  ② +, – zur Wahl von „S“ betätigen und dann ▶/■ zur Eingabe drücken.
  3 |◀, ▶▶ zur Wahl von „¬“ betätigen und dann ▶/■ zur Eingabe drücken. Die Passwort-Eingabeanzeige erscheint im Display.
  4 +, – zur Wahl der ersten Ziffer betätigen und dann ▶/■ zur Eingabe drücken.

Auf die nächste Stelle weiterschalten und die zweite Ziffer eingeben. Diesen Vorgang wiederholen, um alle vier Ziffern einzugeben.

(Mit |◀◀, ▶▶| wird zwischen den einzelnen Eingabestellen umgeschaltet.)

Nach beendeter Eingabe der 4. Ziffer wird das Passwort registriert.

Daraufhin erscheint das Symbol „S“ im Display.

NOTIZ

Passwort

Wenn ein Passwort registriert wurde und ▶/■ gedrückt wird, um eine Datei wiederzugeben, erscheint die Passwort-Eingabeanzeige im Display.

Freigeben der Sicherheitsverriegelung:

① In Schritt „OFF“ wählen und ③ eingeben.
② Schritt 4 ausführen. (das Passwort eingeben.)

Um die Uhreinstellung abzubrechen, [STOP] t drücken.

Um das Passwort zu ändern, zunächst die Sicherheitsverriegelung freigeben und dann das neue Passwort durch erneute Ausführung des Verfahrens ab Schritt ① registrieren.

Eingeben des registrierten Passworts

Schritt 4 links ausführen. (das Passwort eingeben.)

■ Wenn das richtige Passwort eingegeben wurde

Daraufhin wird die Sicherheitsverriegelung vorübergehend freigegeben, und die Audiodatei kann wiedergegeben werden. (Während der vorübergehenden Freigabe der Sicherheitsverriegelung blinkt das Symbol „S“ im Display.)
In den folgenden Situationen wird die Sicherheitsverriegelung erneut aktiviert. (→ A)

■ Wenn ein falsches Passwort eingegeben wurde

Das Gerät gibt einen Piepton ab, die Fehleranzeige „PRS Err“ erscheint, und danach kehrt die Passwort-Eingabeanzeige auf das Display zurück. Wenn 5 Mal nacheinander ein falsches Passwort eingegeben wurde, beendet das Gerät die Annahme der Passwort-Eingabe. (Die Eingabe des Passworts wird nicht mehr akzeptiert.) In einem solchen Fall muss das Passwort unter folgenden Bedingungen erneut eingegeben werden. (→ 8)

• Wenn ca. 15 Minuten lang kein Bedienvorgang ausgeführt wird und sich das Gerät im Stoppzustand ausschaltet (→ Seite 2)
• Wenn die HOLD-Funktion aktiviert wird, ohne einen anderen Bedienvorgang auszuführen, und die HOLD-Funktion danach ca. 15 Minuten lang nicht deaktiviert wird (→ Seite 2)

■ Wenn das Passwort vergessen wurde

Um das Passwort initialisieren zu können, müssen alle Dateien gelöscht werden. (Falls die Eingabe des Passworts nicht mehr akzeptiert wird, das Passwort initialisieren, sobald die Eingabe wieder möglich ist.)

① Die Sperre aller ggf. gesperrten Dateien in Ordner A bis D aufheben ( Seite 7).
② Alle Dateien aus Ordner A bis D löschen ( Seite 7).
③ In Schritt ③ des Abschnitts „Registrieren des Passworts (4-stellige Zahl)“ „OFF“ wählen und dann ▶/■ zur Eingabe drücken (→ Siehe links).

- Wenn dieses Gerät bei aktivierter Sicherheitsverriegelung an einen PC angeschlossen wird, erkennt das PC dieses Gerät nicht. Nach Anschließen des USB-Kabels erscheint die Passwort-Eingabeanzeige im Display. Das registrierte Passwort eingeben.

- Musikdateien können auch bei aktivierter Sicherheitsverriegelung aufgezeichnet und wiedergegeben werden.

Diese Sicherheitsfunktion schützt vor einer Wiedergabe von Dateien durch Unbefugte lediglich durch die Anforderung des vom Benutzer registrierten Passworts, nicht durch eine Verschlüsselung der Daten selbst. Der Hersteller übernimmt keinerlei Haftung für Verluste, die darauf zurückzuführen sind, dass Unbefugte das Passwort des Benutzers entdeckt haben.

Abschalten des Bestätigungstons

1 [•FOLDER/-MENU] so lange gedrückt halten, bis die Menüanzeige im Display erscheint. Die Anzeige „XPLPEP“ (blinkt) erscheint.

2 +, – zur Wahl von „∅“ betätigen und dann ▶/■ zur Eingabe drücken.

3 |◀◀, ▶▶| zur Wahl von „OFF“ betätigen und dann ▶/■ zur Eingabe drücken.

Einschalten des Bestätigungstons: In Schritt „Un“ wählen und ③ eingeben.

● [STOP] drücken, um den Einstellvorgang abzubrechen.

Anschließen dieses Gerätes an einen PC

Die mit diesem Gerät aufgezeichneten Dateien können auf einen PC kopiert werden, und der Akku kann über einen PC geladen werden.

• Den PC im Voraus starten.
- Drücken [STOP], um das Gerät auf Stopp zu schalten.

1. Das USB-Kabel an dieses Gerät anschließen.

2. Das USB-Kabel an den PC anschließen.

- Ausschließlich das mitgelieferte USB-Kabel für den Anschluss an einen PC verwenden. „L“ erscheint im Display dieses Gerätes, sobald es vom PC erkannt worden ist.

Das mitgelieferte USB-Kabel verwenden. Auf keinen Fall das Kabel im Lieferumfang eines anderen Gerätes für den Anschluss verwenden.

Achtung: Zum Anschließen dieses Gerätes an einen PC ausschließlich das mitgelieferte USB-Kabel mit Ferritkern verwenden.

Wenn der PC dieses Gerät nicht erkennt

Falls die Anzeige „PAS“ erscheint, das Passwort eingeben (→ Seite 13).

0000

Falls die Anzeige „ü“ erscheint, dieses Gerät nach beendetem Laden des Akkus einmal vom PC abtrennen und dann erneut an den PC anschließen.

- Falls dieses Gerät an einen PC angeschlossen wird, wenn der Akku nicht eingesetzt bzw. der eingesetzte Akku entladen ist, kann der PC dieses Gerät nicht erkennen (→ Seite 18).

■ Abtrennen des USB-Kabels

Auf das Symbol (Windows 2000/Windows XP: [☐], Windows Vista: [☐]) in der Taskleiste des PC doppelklicken und dann den Anweisungen folgen, die auf dem Bildschirm erscheinen, um das USB-Kabel abzutrennen. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint dieses Symbol u.U. nicht in der Taskleiste.) Nach Abtrennen des Kabels schaltet sich das Gerät aus.

USB-Massenspeicherfunktion

Dieses Gerät arbeitet als ein USB-Speichergerät und wird als das externe Speichergerät eines PC erkannt. Datendateien können vom PC übertragen und in diesem Gerät abgespeichert werden.

■ Systemanforderungen (Betriebssystem)

Windows 2000 (SP4), Windows XP, Windows Vista (Stand: Januar 2008)

• Einzelheiten zu den Systemanforderungen sind Seite 17 zu entnehmen.
• Bitte schlagen Sie auch im Benutzerhandbuch des PC nach.

Öffnen eines Ordners dieses Gerätes am PC

Die nachstehende Beschreibung erläutert den Gebrauch von Windows XP (Betriebssystem).

- Zunächst dieses Gerät an den PC anschließen.

1. Zum Öffnen auf [Start] → [Arbeitsplatz] klicken.

Dieses Gerät wird als Wechseldatenträger angezeigt.

Bei einem Wechseldatenträger handelt es sich um ein an den PC angeschlossenes externes Speichergerät (SD-Speicherkarte, USB-Speichergerät usw.).

1. Den Wechseldatenträger (dieses Gerät) öffnen.

Die Ordner dieses Gerätes (A bis D, MUSIC) werden angezeigt.

1. Einen Ordner (A bis D) dieses Gerätes öffnen.

Die aufgezeichneten Dateien dieses Gerätes werden angezeigt.

Importieren von aufgezeichneten Dateien dieses Gerätes in einen PC

- Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen.

1. Die gewünschte aufgezeichnete Datei markieren und diese dann in einen Ordner usw. am PC importieren.

(Verwendung von „Kopieren“, „Drag & Drop“ usw.)

Die Ordnernamen dürfen nicht geändert werden (A bis D, MUSIC). (anderenfalls können die Dateien nicht mehr wiedergegeben werden.)

Zurückführen von aufgezeichneten Dateien an dieses Gerät vom PC

- Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen.

1. Eine importierte Datei markieren und diese in einen Ordner dieses Gerätes zurückführen.

Dateien müssen grundsätzlich in den Ordner zurückgeführt werden, von dem sie ursprünglich importiert wurden. Wenn Dateien in einen anderen als den Originalordner zurückgeführt werden, können sie nicht mehr mit diesem Gerät wiedergegeben werden (Sicherstellen, dass das erste Zeichen des Dateinamens (A bis D) mit dem Buchstaben des Ordnernamens (A bis D) übereinstimmt.)

• Während der Datenübertragung erscheint die Anzeige „ ^01 “ (blinkt) im Display. Während die Anzeige „ ^01 “ blinkt, darf das USB-Kabel auf keinen Fall abgetrennt werden. Änderenfalls können die Daten der Datei unbrauchbar werden, dieses Gerät kann beschädigt werden, oder alle im Gerät gespeicherten Daten können verloren gehen.
• Die Dateinamen dürfen nicht geändert werden. (anderenfalls können die Dateien nicht mehr wiedergegeben werden.)
• Bis zu jeweils 99 Dateien in Ordner A bis D können mit diesem Gerät wiedergegeben werden. Mehr als 99 Dateien können nicht mit diesem Gerät abgespielt werden.
• Wenn Unterordner in Ordner A bis D erstellt werden und aufgezeichnete Dateien in den neuen Ordnern abgelegt werden, können die betreffenden Dateien nicht mit diesem Gerät wiedergegeben werden.
  Die an dieses Gerät zurückgeführten Dateien werden in der Reihenfolge ihres Empfangs wiedergegeben.
• Die aufgezeichneten Dateien können mit dem PC wiedergegeben oder gelöscht werden.
• Dieses Gerät darf nicht mit einem PC formatiert werden.

Aufbau der Dateinamen

(von Dateien, die mit diesem Gerät aufgezeichnet wurden)

Jeder Dateiname besteht aus [Ordnername (1 Byte, 1 Buchstabe (A bis D)) + Dateinummer (1 Byte, 3 Ziffern) + Aufnahmedatum (1 Byte, 4 Ziffern)].

Wiedergeben von Musik mit diesem Gerät (Übertragen von MP3-Musikdateien an dieses Gerät)

MP3-Musikdateien können von einem PC an dieses Gerät übertragen werden, um den Genuss von Musik zu ermöglichen.

- Zunächst den Ordner MUSIC (♩) dieses Gerätes öffnen.

1. Eine MP3-Musikdatei oder einen Ordner, der MP3-Musikdateien enthält, zur Übertragung an den Ordner MUSIC dieses Gerätes markieren.

Dateien in einem Unterordner, der im Ordner MUSIC erstellt wurde, können wiedergegeben werden. Dabei ist jedoch zu beachten, dass nur die Dateien in Ordnern wiedergegeben werden können, die sich auf der 1. und 2. Unterebene befinden. Die Dateien in Ordnern auf der 3. und weiteren Unterebenen können nicht wiedergegeben werden.
Die auf dieses Gerät heruntergeladenen Audiodateien und Ordner werden in der Reihenfolge ihres Empfangs wiedergegeben. In der unten abgebildeten Ordner-/Dateinstruktur jedoch werden die Dateien in „M2“ erst nach beendetem Abspielen aller Dateien in „M1“ wiedergegeben, da die 1. Unterebene in der Reihenfolge des Herunterladens Vorrang besitzt. Selbst wenn „M1-2“ nach „M2-1“ heruntergeladen wurde, werden die Dateien in „M1-2“ zuerst wiedergegeben.
Dateien, die sich direkt unter einem Ordner befinden, werden zuerst wiedergegeben; selbst wenn „A.mp3“ beispielsweise zuletzt heruntergeladen wurde, wird „A.mp3“ zuerst wiedergegeben.
In der unten abgebildeten Ordner-/Dateistruktur erfolgt die Wiedergabe der Dateien in der folgenden Reihenfolge an diesem Gerät: A.mp3 → B.mp3 → C.mp3 → D.mp3 → E.mp3 → F.mp3 → G.mp3.

Unterordner-/Dateistruktur des Ordners MUSIC (Beispiel)

Im nachstehend abgebildeten Beispiel wurde „M1“ vor „M2“ jeweils in „M1“ und „M2“ heruntergeladen, „M1-1“ wurde vor „M1-2“ in jeweils in „M1-1“ und „M1-2“ heruntergeladen, und „C.mp3“ wurde vor „D.mp3“ in jeweils „C.mp3“ und „D.mp3“ heruntergeladen.

Diese Datei kann nicht wiedergegeben werden, da sie sich auf der 3. Unterebene befindet.

Wenn mehrere Dateien gleichzeitig heruntergeladen werden, bestimmt der PC die Reihenfolge des Herunterladens.

(„M1“ usw. bezeichnen jeweils einen Ordner, „A.mp3“ usw. bezeichnen jeweils eine Datei.)

Wiedergeben von Musik mit diesem Gerät (Abspielen von MP3-Musikdateien mit diesem Gerät)

• Trennen Sie das USB-Kabel ab. (→ Seite 14)
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

① [•FOLDER/-MENU] zur Wahl von „,” (Ordner MUSIC) betätigen.

2 |◀◀, ▶▶| zur Wahl der Datei betätigen, die wiedergegeben werden soll.

Einzelheiten zu den Wiedergabeverfahren sind Seite 6 zu entnehmen.
- Im Ordner „„ können bis zu 999 Dateien wiedergegeben werden. Maximal können 999 Dateien mit diesem Gerät abgespielt werden.
Der Datei- oder Ordnername kann nicht angezeigt werden. Angefangen mit „00“ (Dateinummer) werden aufeinanderfolgende Nummern in der Reihenfolge der Wiedergabe angezeigt.
- Dateien eines anderen Formats als MP3, z.B. Dateien der Formate WMA und AAC, können nicht wiedergegeben werden. (Die Dateinummer wird nicht im Display angezeigt.)
- MP3-Musikdateien, die mit Kopierschutz versehen sind, können nicht wiedergegeben werden.
- MP3-Musikdateien mit einer variablen Bitrate können zwar abgespielt werden, doch wird die verstrichene Spielzeit u.U. nicht korrekt angezeigt.

Pflege und Instandhaltung

Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

• Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben.
• Keine Lösungsmittel wie Benzol, Farbverdünner, Alkohol, Haushaltsreiniger oder chemisch behandelte Reinigungstücher usw. zur Reinigung dieses Gerätes verwenden. Derartige Substanzen können eine Verformung des Gehäuses oder ein Abblättern der Lackierung verursachen.

Pflege und Gebrauch

Zur Reduzierung des Risikos von HF-Einstreuungen, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden können, ausschließlich geeignetes Zubehör mit einer maximalen Kabellänge von 3 Metern verwenden.

Gerät

• Batterien auf keinen Fall erhitzen oder offenen Flammen aussetzen.
• Das Gerät nicht längere Zeit über in einem mit geschlossenen Türen und Fenstern in praller Sonne geparkten Fahrzeug zurücklassen.
• Um eine Beschädigung zu vermeiden, dieses Gerät vor Nässe (Regen, Wasser und anderen Flüssigkeiten) schützen.
• Der eingebaute Lautsprecher dieses Gerätes besitzt keine magnetische Abschirmung. Dieses Gerät nicht in unmittelbarer Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufstellen, das für elektromagnetische Einstreuungen empfindlich ist, und aufmagnetisierte Karten (z.B. Bankkarten und Monatskarten) fernhalten.

Batteriehinweise

• Die Ummantelung von Batterien nicht entfernen, und keine Batterie verwenden, deren Ummantelung sich teilweise abgelöst hat.
• Beim Einlegen der Batterien die Polaritätsmarkierungen und im Inneren des Batteriefachs beachten.
  • Die Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Auf keinen Fall versuchen, herkömmliche Trockenzellen aufzuladen.
• Bei unsachgemäßem Umgang mit Batterien besteht die Gefahr eines Auslaufens von Batterieelektrolyt, was eine Beschädigung von Gegenständen, die mit dem Elektrolyt in Kontakt kommen, sowie einen Brandausbruch zur Folge haben kann. Falls Elektrolyt aus den Batterien ausgelaufen ist, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf. Wenn Elektrolyt mit Körperteilen in Kontakt gekommen ist, die betroffenen Stellen unverzüglich unter fließendem Wasser abspülen.
• Verbrauchte Batterien sachgerecht entsorgen.
• Batterien AAA außerhalb der Reichweite von Kleinkindern halten. Magen- und Darmverletzungen können die Folge sein, wenn eine Batterie versehentlich verschluckt wird.
• Wenn Batterien in einer Tasche mitgeführt werden, ist sorgfältig dafür zu sorgen, dass sie nicht in Berührung mit anderen Metallgegenständen, z.B. Halsketten oder Münzen, kommen können. Kontakt mit Metall kann einen Kurzschluss verursachen, der einen Brandausbruch zur Folge haben kann. Akkus sollten zur Sicherheit unterwegs stets in einem Tragebehälter mitgeführt werden.

Allergiehinweis

• Stellen Sie den Gebrauch des Gerätes ein, falls der Ohrhörer oder andere direkt mit der Haut in Berührung kommende Teile ein Gefühl von Unwohlsein verursachen.
• Anderenfalls kann es zu Hautausschlag und anderen allergischen Reaktionen kommen.

Systemanforderungen

PC	IBM PC/AT-kompatible Personalcomputer
Betriebssystem	• Windows® 2000 Professional SP4• Windows® XP Home Edition/Professional und SP1/SP2• Windows Vista® Home Basic/Home Premium/Business/Ultimate
Schnittstelle	USB-Anschluss (bei Verwendung eines USB-Hub oder eines Verlängerungskabels ist der Betrieb nicht gewährleistet.)
* Bestimmte PCs können möglicherweise auch dann nicht verwendet werden, wenn die obigen Systemanforderungen erfüllen.
* Bei Einsatz mit anderen Windows-Umgebungen als den oben aufgeführten Betriebssystemen ist kein einwandfreier Betrieb gewährleistet.
* Bei Einsatz mit einem Betriebssystem-Upgrade ist kein einwandfreier Betrieb gewährleistet.
* Dieses Gerät ist nicht mit einer Multiboot-Systemumgebung kompatibel.
* Bei Einsatz mit selbstgebauten Computern ist kein einwandfreier Betrieb gewährleistet.
* Bei Einsatz auf einem 64-Bit-PC ist kein einwandfreier Betrieb gewährleistet.
* Bei Verwendung von Windows MediaTM Player muss der PC die Systemanforderungen von Windows MediaTM Player erfüllen. Einzelheiten zum Windows MediaTM Player sind von Microsoft Corporation erhältlich.
* Bei „Microsoft“, „Windows“, „Windows Media“ und „Windows Vista“ handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.
* Der Einsatz von MPEG Layer-3 Audiodecodierungs-Technologie bei diesem Gerät erfolgt unter Lizenz von Fraunhofer IIS und Thomson.
* Bei „IBM“ und „PC/AT“ handelt es sich um eingetragene Marken von International Business Machines Corporation der Vereinigten Staaten.
* Bei allen anderen in diesem Dokument erwähnten System- und Produktbezeichnungen handelt es sich generell um eingetragene Marken bzw. Marken der betreffenden Unternehmen. Die SymboleTM und ® werden in diesem Dokument nicht verwendet.
* Je nach der Betriebsumgebung des PC kann es vorkommen, dass Funktionsstörungen auftreten (Audiodateien/Musikdateien können z.B. nicht übertragen werden, oder die übertragenen Daten können nicht verwendet werden.) Panasonic und Panasonic-Fachhändler übernehmen keinerlei Haftung für den Verlust von Audiodaten sowie andere direkte oder Folgeschäden, die nicht auf vorsätzliche oder grobe Fahrlässigkeit auf Hersteller- bzw. Vertriebsseite zurückzuführen sind.

Störungsbeseitigung

Bitte überprüfen Sie im Störungsfall die Hinweise der nachstehenden Tabelle, bevor Sie den Kundendienst in Anspruch nehmen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Fachhändler.

Störung	Prüfpunkte
Akku
Der Akku kann nicht geladen werden.	Wenn ein Akku nach längerem Nichtgebrauch geladen wird, kann bis zu ca. 1 Minute verstreichen, bevor der Ladevorgang beginnt.Wird der vorgeschriebene Akku verwendet ? Andere Akkus als der für dieses Gerät vorgeschriebene Akku können nicht geladen werden (→ Seite 2).
Mit einem vollständig geladenen Akku wird nur eine sehr kurze Betriebszeit erhalten.	Wenn von einem vollständig geladenen Akku nur noch eine sehr kurze Betriebszeit erhalten wird, bedeutet dies, dass der Akku das Ende seiner Lebensdauer erreicht hat und ausgewechselt werden muss. (Als allgemeine Richtlinie gilt, dass Akkus etwa 300 Mal geladen werden können.)
Dieses Gerät arbeitet nicht mit einem Akku, der mit einem anderen Gerät einwandfrei funktioniert.	Dieses Gerät betrachtet Batterien u.U. auch dann als verbraucht, wenn sie noch nicht vollständig erschöpft sind. Diese Maßnahme dient zur Sicherung der Uhreinstellung.
Bedienung
Das Gerät funktioniert nicht.	Sicherstellen, dass der Akku korrekt eingelegt wurde.Bei Anschluss an einen PC kann dieses Gerät nicht über seine Bedienelemente betätigt werden.
Wenn die Anzeige „n _0 l“ erscheint, kann das Gerät nicht betätigt werden.	Die HOLD-Funktion ist aktiviert. Die HOLD-Funktion deaktivieren (→ Seite 2).
Display
Die Anzeige „n _0 n“ oder „ l“ erscheint, blinkt im Display.	Bitte zuerst die Uhrzeit einstellen (→ Seite 4).
„F U L “ erscheint im Display.	Der Ordner A, B, C oder D enthält bereits 99 Dateien.Es ist kein freier Speicherplatz vorhanden (→ Seite 21). Nicht mehr benötigte Dateien und andere Daten als MP3-Dateien löschen (→ Seite 7, 15).
„U U “ erscheint im Display.	Der Akku ist entladen. Den Akku laden (→ Seite 3).
„U J O -- n“ erscheint im Display.	Wenn sich der Akku so weit entladen hat, dass die normale Displayanzeige nicht mehr erscheint, wird „u5b--n6“ selbst dann angezeigt, wenn das Gerät an einen PC angeschlossen ist, und der PC erkennt dieses Gerät nicht. Wenn ein Akku eingesetzt ist (→ Seite 2), diesen weiter laden. Nach beendetem Laden des Akkus dieses Gerät vom PC abtrennen und dann erneut anschließen.Bei Verwendung einer Trockenzelle diese gegen eine neue Batterie auswechseln.Falls momentan kein Akku eingelegt ist, den Akku einlegen (→ Seite 3).
„ZOOM“ erscheint nicht in der Menüanzeige.	„ST“ wurde eingestellt. Bei Einstellung auf „MONO“, erscheint „ZOOM“ in der Menüanzeige (→ Seite 8).
„CF3+ erscheint im Display.	Diese Anzeige erscheint, während Daten im Gerät aktualisiert werden (z.B. nach Abtrennen dieses Gerätes vom PC, nach dem Einschalten des Gerätes usw.).
Aufnahme
Der freie Speicherplatz wurde früher als erwartet verbraucht.(Die Anzeige „FÜL L“ erscheint früher als erwartet.)	• Im Stereo/XP-Modus beträgt die verfügbare Aufnahmezeit nur etwa ein Achtel der im Monaural/EP-Modus verfügbaren Aufnahmezeit (→ Seite 21).Die längsten Aufnahmen sind im EP-Modus und bei Wahl von „MONO“ möglich (→ Seite 5, 8).• Wenn eine niedrigere Bitrate zum Rippen von Musik-CDs verwendet wird, kann eine größere Anzahl von Titeln in diesem Gerät gespeichert werden.• Ist eine große Menge an Daten eines anderen Formats als MP3 gespeichert worden ? Nicht mehr benötigte Daten löschen.
Die Aufnahme stoppt plötzlich.	• Die VAS-Funktion hat angesprochen (→ Seite 9).
Beim Mithören des Aufnahmetons über Ohrhörer tritt Rückkopplungsheulen auf.	• Verringern der Lautstärke (→ Seite 6).• Für einen größeren Abstand zwischen Ohrhörer und Gerät sorgen.
Eine Aufnahme wurde unterbrochen.	• Die Daten werden u.U. nicht aktualisiert, wenn das Gerät einer starken Erschütterung ausgesetzt (z.B. fallen gelassen) wurde oder sich der Akku während der Aufnahme entladen hat.
„– – – –“ erscheint an Stelle des Datums der Aufnahme.	• Die Uhr einstellen (→ Seite 4).
Die Wiedergabezeit ist länger als die Aufnahmezeit.	• Je nach Kombination der Aufnahmeeinstellungen (→ Seite 4) kann es vorkommen, dass die Wiedergabezeit um ca. 1 oder 2 Sekunden länger als die Aufnahmezeit ist.
Die Timer-Aufnahme kann nicht eingestellt werden.	• Der Timer kann nur auf eine Betriebszeit innerhalb von 24 Stunden ab der gegenwärtigen Uhrzeit programmiert werden.• Der Timer kann nicht auf eine Aufnahme von mehr als 8 Stunden Dauer eingestellt werden.• Die Uhrzeit einstellen, bevor der Timer für eine Aufnahme programmiert wird (→ Seite 4).• Der Timer kann nicht auf eine Aufnahme mit einer Dauer von weniger als 60 Sekunden eingestellt werden.
Die Timer-Aufnahme funktioniert nicht.	• Beim Entfernen des Akkus werden alle Einstellungen aufgehoben, und die Uhreinstellung wird gelöscht.• Die Timer-Aufnahme wird nicht ausgeführt, wenn das Gerät zur voreingestellten Startzeit für Wiedergabe verwendet oder ein anderer Bedienvorgang ausgeführt wird.• Nach Ausführung einer Timer-Aufnahme wird die Timer-Einstellung aufgehoben. Den Timer bei Bedarf erneut einstellen.
Dateien, die über Timer-Aufnahme erstellt wurden, sind kürzer als die am Timer eingestellte Zeitdauer.	• Die VAS-Funktion ist u.U. auf „Ün“ eingestellt (→ Seite 9).

Störungsbeseitigung

Störung	Prüfpunkte
Wiedergabe
Eine mit diesem Gerät aufgezeichnete Datei kann nicht wiedergegeben werden.	Der Dateiname wurde geändert. In Ordner A bis D können nur Dateien wiedergegeben werden, deren Namen den vorgeschriebenen Aufbau aufweisen (→ Seite 15).
Die Wiedergabegeschwindigkeit ist zu hoch oder zu niedrig.	Die Wiedergabegeschwindigkeit wurde geändert (→ Seite 10).
Die Reihenfolge der Wiedergabe hat sich geändert, nachdem Dateien, die einmal an einen PC importiert wurden, in dieses Gerät zurückgeführt worden sind.	Dies beruht auf der Tatsache, dass Dateien, die von einem PC importiert wurden, am Ende des betreffenden Ordners abgelegt werden.
Über den Ohrhörer wird kein Ton abgegeben, oder der Ton ist zu leise bzw. verrauscht.	Sicherstellen, dass der Stecker bis zum Anschlag in die Buchse eingeschoben ist.Den Stecker reinigen.
Der Klang ist verzerrt.	Die Mikrofonempfindlichkeit verringern (→ Seite 8) oder den Abstand zur Tonquelle erhöhen.
Der Lautsprecher gibt keinen Ton ab.	Nach Anschluss eines Ohrhörers wird der Lautsprecher vom Signalweg getrennt.
Geräusche machen sich bemerkbar.	Falls ein Handy gleichzeitig mit diesem Gerät verwendet wird, für einen größeren Abstand zwischen den beiden Geräten sorgen.
Der Aufnahmeton enthält so starkes Rauschen, dass die Wiedergabe schwer verständlich ist.	Das Rauschen reduzieren (→ Seite 10). Das Rauschen wird reduziert, so dass der Wiedergabeton deutlicher hörbar ist.
Sonstiges
Das Gerät lässt sich nicht einschalten.	Der Akku ist u.U. entladen. Bei Verwendung des Akkus diesen laden (→ Seite 3). Bei Verwendung einer Trockenzelle diese gegen eine neue Batterie auswechseln.
Das Gerät schaltet sich selbsttätig aus.	Wenn ca. 15 Minuten lang kein Bedienvorgang stattfindet, schaltet sich das Gerät automatisch aus. Nach Drücken einer beliebigen Taste oder Betätigung des [HOLD]-Schalters schaltet sich das Gerät wieder ein (→ Seite 2).
Eine Datei oder ein Ordner kann nicht gelöscht werden.	Die Datei ist gesperrt (→ Seite 7).Der Ordner ist bereits leer.
Dieses Gerät wird von einem PC nicht erkannt.	Das Betriebssystem des PC ist u.U. nicht mit diesem Gerät kompatibel (→ Seite 17).Ein Passwort wurde registriert (→ Seite 13).Ist ein Akku in das Gerät eingesetzt ? Falls nicht, einen Akku einsetzen.Wenn die Restspannung des Akkus zu niedrig ist, erscheint die Anzeige „J5b--n6“ im Display, und der PC kann dieses Gerät nicht erkennen (→ Seite 18).

Technische Daten

Spannungsversorgung

Akku	Ein 1,2-V-Ni-MH-Akku (Gleichspannung)
Mikrozelle	Ein 1,5 V Gleichspannung AAA LR03
Ladespezifikationen	Laden nur über USB-Anschluss möglich,Ladezeit : ca. 2 Stunden

Ton

Abtastfrequenz(Stereo/Monaural)	XP: 44,1 kHz/44,1 kHzLP: 22,05 kHz/16 kHzEP: 11,025 kHz/8 kHz
Aufnahmeformat	MP3
Für Wiedergabe geeignete Bitraten (Ordner MUSIC)	8 kbit/s bis 320 kbit/s
Für Wiedergabe geeignete Abtastfrequenzen (Ordner MUSIC)	8 kHz bis 48 kHz
Frequenzgang(-10 dB, monaurale Aufnahme oder Wiedergabe)	XP: 180 Hz bis 15.000 HzLP: 180 Hz bis 6.200 HzEP: 180 Hz bis 3.400 Hz
Signal-Rauschabstand des eingebauten Mikrofons	40,5 dB (XP) Filter (JIS A)

Buchsen

USB		USB 2.0 (Hi-Speed)
Tonausgänge	Ohrhörerbuchse	3,5-mm-Buchse, 16 , 3 mW max.
	Lautsprecherausgang	20 mm, 8 , 50 mW max.

Interner Speicher	RR-US950	RR-US750
	2 GB*1	1 GB*1

Betriebstemperatur	0°C bis 40°C
Betriebsluftfeuchtigkeit	20 % bis 80 % (ohne Kondensatbildung)
Ladetemperatur	5°C bis 35°C

*1 Der nutzbare Speicherplatz ist etwas geringer.

Betriebszeit (kann sich je nach Betriebsbedingungen verkürzen.)

Mikrozelle (LR03, Größe „AAA“)	Aufnahemodus		Aufnahme-3	Wiedergabe-4
Alkalibatterie*2/Akku	Stereo	XP	ca. 15/10 Std.	ca.13/9 Std.
		LP	ca. 18/12 Std.	ca. 13/9 Std.
		EP	ca. 20/13 Std.	ca. 13/9 Std.
	Monaural	XP	ca. 23/16 Std.	ca. 13/9 Std.
		LP	ca. 28/19 Std.	ca. 13/9 Std.
		EP	ca. 30/20 Std.	ca. 13/9 Std.

*2 Bei Verwendung der empfohlenen Panasonic-Alkalibatterie.

*3 Bei ausgeschaltetem Zoom-Mikrofon.

*4 Bei Tonausgabe über Lautsprecher (Lautstärkepegel: 13, EQ: Aus, Wiedergabegeschwindigkeit: × 1)

Verfügbare Standard-Aufnahmezeiten

Aufnahemodus		RR-US950	RR-US750	Bitrate
Stereo	XP	36Std.10Min.	18Std.	128kbit/s
	LP	72Std.30Min.	36Std.10Min.	64kbit/s
	EP	145Std.10Min.	72Std.30Min.	32kbit/s
Monaural	XP	72Std.30Min.	36Std.10Min.	64kbit/s
	LP	145Std.10Min.	72Std.30Min.	32kbit/s
	EP	290Std.20Min.	145Std.	16kbit/s

Außenabmessungen max. (B × H × T)

33,6 mm × 115,0 mm × 17,6 mm

Gehäuseabmessungen (B × H × T)

33,1 mm × 115,0 mm × 14,7 mm

Masse

Ca. 56,0 g mit Batterie

Ca. 44,0 g ohne Batterie

• Änderungen der technischen Daten bleiben jederzeit vorbehalten.

Caro cliente

Tipo di spina: mini cavo ø 3,5 mm stereo

Kontakttyp: ø 3,5 mm stereo minikontakt

Kontakttyp: ø 3,5 mm stereo minikontakt

Timerinspelning

USB-masselagerfunktion

Dette apparat fungerer som en USB-hukommelse og genkendes som en computers eksterne lageranordning. Datafiler i computeren kan overføres og gemmes i dette apparat.

Systemkrav

Windows 2000 (SP4), Windows XP, Windows Vista (januar 2008)

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden

Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen

Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am

Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.
