BEDIENUNGSANLEITUNG CA120 Ecler

EN USER MANUAL
ES MANUAL DE INSTRUCCIONES
FR NOTICE D'UTILISATION
DE BEDIENUNGSANLEITUNG

CA120

Wecler

1. IMPORTANT NOTE

BEDIENUNGSCANLEITUNG

1. WICHTIGER HINWEIS

1.1. Auslegung gemäß internationaler Normen 40

2. EINLEITUNG

3. AUFSTELLUNG

3.1. Aufstellungsord und Montage 41
3.2.Anschluss an das Stromnetz 41
3.3.Anschluss der Audioeingange 41
3.4.Anschluss der Audioausgabe 42
3.5. Optionen der Fernsteuerung 42

4. BETRIEB UND BEDIENUNG

4.1. Inbetriebnahme und Standardbetriebsart 43
4.2. Sonderbetriebsarten zur Auswahl der aktiven Audioquellen und Einstellung der zugehörigen Parameter 44
4.3. AUTO STANDBY-Funktion
4.4. LED-Anzeigen 45
4.5.Mikroschalter and der Geräterückseite 46
4.6. Gerätesperre 47
4.7. Wiederherstellung der Werkseinstellungen und Firmware-Aktualisierung 47

5. REINIGUNG

6. FUNKTIONSLISTE

7. FUNKTIONSDIAGRAMM

8. TECHNISCHE DATEN

9. BLOCKSCHALTBILD

10. KONFIGURATIONSÜBERSICHT

Aufgrund von Fertigungstoleranzen können die Angaben von den tatsächlich gemessenen Werten abweichen. ECLER S.A. besteht sich fertigungs- und entwickelungsbedingte Veränderungen oder Verbesserungen am Gerät vor, durch die sich bestimmte Spezifikationen verändern können.

1. WICHTIGER HINWEIS

Herzlichen Glückwunsch. Sie haben sich für ein sorgfältig konzipiertes, hochwertiges Produkt entschieden. Wir danken Ohnen für Ihr Vertrauen bei der Auswahl des Kompaktverständers CA120.

Für einen optimalen Betrieb und maximale Leistung ist es UNBEDINGT ERFORDERLICH, vor dem Anschluss des Gerätes die Hinweise in dieser Bedienungsanleitung sorgfältig zu setzen und genauestens zu befolgen.

Um einen optimalen Betrieb des Gerätes zu gewährleisten, sollte die Wartung des Gerätes nur von einem unserer Kundendienstpartner durchgeführt werden.

1.1. Auslegung gemäß internationaler Normen

Der Kompaktveränder CA120 erfüllt folgende internationale Normen:

EN 55103-1 Elektromagnetische Verträglichkeit.

Produktfamiliennorm für Audio-, Video- und audiovisuelle Einrichtungen sowie für Studio-Lichtsteuereinrichtungen für den professionellen Einsatz

Teil 1: Störaussendungen

EN 55103-2 Elektromagnetische Verträgelichkeit.

Produktfamiliennorm für Audio-, Video- und audiovisuelle Einrichtungen sowie für Studio-Lichtsteuereinrichtungen für den professionellen Einsatz

Teil 2: Störfestigkeit

EN 60065 Audio-, Video- und ähnliche elektronische Geräte. Sicherheitsanforderungen Erfüllt die Anforderungen der Richtlinien 73/23/EWG und 2004/108/EG

2. EINLEITUNG

Bei dem CA120 handelt es sich um einen Stereoversteller in Kompaktbauweise mit zahlreichen Fernsteuerungsfunktionen (serie RS-232-Schnittstelle, IR-Empfänger, Fernsteueranschluss 0-10 VDC), der hervorragend für audiovisuelle Anwendungen in Verbindung mit anderen Anlagen in Unterschieds- und Tagungsraumen, Multimediapräsentationen, Geschäftsräumen usw. geeignet ist.

Wesentliche Merkmale:

• Verträker 2 x 60 W RMS @ 4 Ω
• externes Universal-Netzteil
  AUTO STANDBY-Funktion: Wenn kein Audiosignal ansteht, schaltet die Anlage zum Stromsparen automatisch in den Ruhemodus bzw. STANDBY
  kompakter und leiser Hochleistungsverträker (Konvektionskuhlung ohne Lüfter)
• Unterstützung Stereo-und Parallel (mono)
  1 Eingang umschaltbar von symmetrischem Mikrofon- auf asymmetrischen Linieneingang mit hochwertigem Mikrofon-Vorversteller, Phantomspeisung, Noise-Gate und "Talkover-Funktion", d. h. Priorität gegenüber anderen Eingänge
• 2 Stereo-Line-Eingänge (unsymmetrisch)
• separate 2-Band-Klangregelung (Bass, Treble) für den Mikrofoneingang / Line und Line-Eingang 1&2
• Hilfsausgang zum Anschluss an weitere Veränder oder externe Audiogeräte
  einfache Bedienung durch digitale Drehregler (Encoder")
• Fernsteuerung über IR-Fembedienung

• Fernsteuerung über Wandbedienbox WpmVOL oder WpmVOL-SR (0-10 VDC)

• RS-232-Steueranschluss, mit EclerCOMM kompatibel (kostenlose) Software-und Steuerungsprotokoll CA-NET
  MUTE-Anschluss zur Stummschaltung der Anlage durch externen Abschaltkontakt

3. AUFSTELLUNG

3.1. Aufstellungsord und Montage

Aufgrund seiner Bauform und der Anordnung der Anschlüsse, Regler und LED-Anzeigen kann der Kompaktversteller CA120 entweder hängend an der Wand oder stehend unter einer Fläche (Tisch, Regal, Möbel...) betrieben werden.

3.2. Anschluss an das Stromnetz

Der Veränder wird über das externe Netzeil mit Wechselstrom 100-240 VAC und 50-60 Hz versorgt.

Das Veränder-Netzteil muss an eine funktionsfähige Masseleitung (Erdungswiderstand, Rg = 30 oder weniger) angeschlossen werden. Die Betriebsumgebung des Gerätes muss trocken und staubfrei sein. Das Gerät muss gegen eindringendes Wasser oder Spritzer geschützt sein. Flüssigkeiten oder offenes Feuer wie etwa durch Kerzen dürfen nicht auf dem Gerät abgestellt werden.

Bei Arbeiten und/oder Anschlieben/Entfermen von Leitungen muss der Veränderzunachst von der Stromversorgung getrennt werden. Innerhalb des Verändergerheuases befinden sich keine für den Anwender relevanten Bedienelemente.

Um Rauschen zu vermeiden, muss das Netzkabel getrennt von den geschirmten Audio-Leitungen geführt werden.

3.3. Anschluss der Audioeingänge

Die CA120-Eingangsgkanäe sind für zwei verschiedene Signalarten geeignet:

• Mikrofon (MIC): symmetrischer Euroblock-Anschluss oder Klinkenbuchse für einen zulässigen Signalpegel von -20 dBV bis -50 dBV mit einstellbarer Empfindlichkeit über ADJ-Regler

HINWEIS: Der Mikrofoneingang ist mit einer Phantomspeigung für Kondensatormikrofone ausgestattet, die über eine interne Brücke aktiviert werden kann (siehe Abschnitt 10. KONFIGURATIONSÜBERSICHT).

Line-Signale (LINE1, LINE2, LINE3): unsymmetrische Stereo-Anschlüsse mittels Minibuchse oder 2-fach-Cinch. Ausgelegt für Signale zwischen -6 dBV und 0 dBV mit einstellbarer Empfindlichkeit über interne Brücke (siehe Abschnitt 10. KONFIGURATIONSUBERSICHT). Hier konnen Wiedergabegerate wie CD-Player, Radio-Tuner, Mischpulte, Multimedia-Player, Audioausgabe von Computern, Tablets usw. angeschlossen werden.

HINWEIS: ES IST NICT MOGLICH, Plattenspieler direkt an diesen Gerät anzuschreiben, da keine Eingänge mit RIAA-Vorverträger vorhanden sind.

Mit dem CA120 sind folgende Betriebsarten möglich, je nachdem, welche aktiven Audioquellen verwendet werden:

LINE1: Nur Eingang LINE1 wird zum Mix-Bus übertragen, um Dort verständt und an die Ausgänge OUT L und R weitergeleitet zu werden.
LINE2: Nur Eingang LINE2 wird zum Mix-Bus übertragen, um Dort verständt und an die Ausgänge OUT L und R weitergeleitet zu werden.
LINE3/MIC: Nur der Mikrofoneingang (MIC) / LINE3 wird zum Mix-Bus übertragen, um Dort verständrt und an die Ausgänge OUT L und R weitergeleitet zu werden.
LINE1 + LINE3/MIC: Die Eingänge LINE1 und LINE3/MIC werden gemischt, verstärkt und an die Ausgänge OUT L und R übertragen. Wenn die TALKOVER-Funktion aktiviert ist, LINE3/MIC signal dampf das die LINE1 bei Überschreiben des Auslösegrenzwerts.
- LINE2 + LINE3/MIC: Die Eingänge LINE2 und LINE3/MIC werden gemischt, verständrund an die Ausgänge OUT L und R übertragen. Wenn die TALKOVER-Funktion aktiviert ist, LINE3/MIC signal dampf das die LINE2 bei Überschreiben des Auslösegrenzwerts.

Die 5 Betriebsarten werden über den speziellen Auswahlbetrieb mit dem Drehregler an der Vorderseite eingestellt (Naheres hierzu im Abschnitt 4.2. Auswahlbetrieb für aktive Audioquellen und Einstellung der Parameter).

3.4. Anschluss der Audioausgabe

Die verstärkten Ausgänge (OUT L und R) sind als Euroblock-Stecker ausgeführrt.

Für den Anschluss der Laatsprecher an den CA120 dürfen nur hochwertige, möglichst kurze Kabel mit ausreichendem Leiterquerschnitt verwendet werden.

Für die Ausgänge sind die Betriebsarten Stereo oder Mono (gleiches Signal L+R für beiden Kanäle). Die Einstellung der jeweiligen Betriebsart erfolgt über die Mikroschalter STEREO/MONO auf der Geräterückseite (Naheres hierzu in Abschnitt 7. FunktionSDIAGRAMM).

Dabei ist zu beachten, dass die minimale Betriebsimpedanz der Veränder im Mono- oder Stereobetrieb 4 beträgt. Für den ordnungsgemäßen Betrieb des CA120 dürfen diese Impedanzwerte nie untersritten werden.

Zusätzlich verfügbar der CA120 über einen unverstärkten Hilfsausgang (AUT OUT), an den andere Veränderer oder externe Geräte angeschlossen werden konnen. Am Hilfsausgang AUX steht ein Monosignal mit Line-Pegel (0 dBV) an, bei dem es sich um ein unverändertes und unverstärktes Signal der Anschlüsse OUTPUT L und R handelt.

3.5. Optionen der Fernsteuerung

• REMOTE-Anschluss: Der REMOTE-Stecker (RJ-45) kann mit einer Wandbedienbox des Typs WpM VOL bzw. WpM VOL-SR (0-10 VDC Steuerspannung) zur Einstellung der Lautstärke oder zur Auswahl der aktiven Signalquellen (LINE1, LINE2, LINE3/MIC, LINE1 + LINE3/MIC, LINE2 + LINE3/MIC) belegt werden. Die Verbindung erfolgt über ein CAT5-Normkabel zwischen der Wandbedienbox WpM VOL bzw. WpM VOL-SR und dem REMOTE-Anschluss am CA120.

Da der CA120 setzen der Wpm-Bedienbox über weitere Bedien- oder Steuerelemente (Drehregler an der Vorderseite, IR-Fernbedienung oder serielle Schnittstelle) verfügt, ist jeweils die zuletzt vorgenommene Einstellung wirksam. Wird z. B. eine ausgewählte aktive Audioquelle und/oder die mit der Wandbedienbox WpmVOL-SR über den REMOTE-Anschluss eingestellte Lautstärke später mit dem Drehregler an der Vorderseite verändert, so sind die Einstellungen durch den Drehregler wirksam, d. h., sobald die Einstellung dann wieder an der Wandbedienbox verändert wird, übernimmt der CA120 wieder diese Werte, und so weiter.

• MUTE-Anschluss: Der MUTE-Anschluss erhögt den Anschluss eines potenzialfreien externen Schliebkontaktes, mit dem der CA120 bei Aufschaltung eines externen Gerätes (z. B. Notfall-Durchsagesystem und zentrale Evakuierung) vollständig stummgeschaltet werden kann.
• RS-232-Anschluss: Der serielle Kommunikationsport RS-232 ermöglicht die Steuerung des CA120 von einem Rechner aus mit Hilfe der Software EclerCOMM oder, mit Hilfe des Protokolls CA-NET, von einem externen Steuerungssystem aus, das these Protokoll unterstützt. Naheres zum Anschluss und Aufbau der Unterstützung Befehle finden Sie in der Anleitung des Protokolls CA-NET. Für die serielle Verbindung gelten folgende Einstellungen:

• IR-Empfänger: Über den integrierten IR-Empfänger können die Gesamt-Lautstärke des CA120 und die Funktion MUTE ON / OFF mit der mitgelieferten Fernbedienung REVO-IR gesteuert werden.

4. BETRIEB UND BEDIENUNG

4.1. Inbetriebnahme und Standardbetriebsart

Zum Einsatzmen muss das externe Netzteil zunachst an den 24V DC-Anschluss des CA120 angeschlossen werden. Unmittelbar danach leucht die LED-Anzeige ON/STBY an der Gerätevorderseite auf. Es wird dringend empfohlen, alle Geräte in folgender Reihenfolge einzuschalten: Audioquellen, Mischpult, Equalizer, aktive Filter und schließlich die Leistungsverträker (Endstufen). Das Ausschalten der Geräte erfolgt in umgekehrter Reihenfolge. Durch diese Ein-/Ausschaltreihenfolge wird sichergestellt, dass keine hörbaren Spannungsspitzen auftreten und die Funktion nachgeschalteter Geräte beeinträchtigen.

Standardmäßig arbeitet die Anlage in der Betriebsart Lautstärkeregelung. In dieser Betriebsart kann die Lautstärke des CA120 mithilfe des vorderseitigen Drehreglers VOL/MUTE direkt verstellt werden. Zwischen der minimalen und maximalen Lautstärke des Gerätes sind bis zu 64 Stufen möglich. Bei Betätigung des Drehreglersändert sich die Lautstärke, und die LED-Anzeige LEVEL blinkt. Wird der Regler in eine Richtung gedreht, blinkt die Anzeige und die Ausgangslautstärke verändert sich. Bei Erreichen des Regelendes, d.h. wenn die Lautstärke nicht weiter erhöht bzw. verringgert werden kann, leuchtet die LED kontinuierlich.

Bei kurzem Drücken von VOL/MUTE wird die Stummschaltung des Gerätes aktiviert/deaktiviert (MUTE ON/OFF); die LED-Anzeige MUTE leuchtet, solange die Stummschaltung aktiv ist.

Bei der Lautstärkeregelung mit der IR-Fernbedienung verhalten sich die LED-Anzeigen LEVEL und MUTE genau so wie bei der Lautstärkeregelung über den Drehregler an der Gerätevorderseite.

4.2. Sonderbetriebsarten zur Auswahr der aktiven Audioquellen und Einstellung der zugehörigen Paramete

Über den Drehregler an der Vorderseite konnen besondere Betriebsarten (Auswahl der aktiven Audioquellen und Pegel- bzw. EQ-Regelung (Tiefen und Höhen)) aktiviert werden. Die Aktivierung und Bedienung dieser Betriebsarten erfolgt durch kurzes Drücken bzw. Antippen (feste Dauer) und anschließendes Drehen des Drehreglers. Durch die Pegelregelung einzelner Quellen kann ein Mikrofonsignal our Line-Signal (LINE3/MIC) mit einem anderen Line-Signal (LINE1 oder LINE2) vermischt werden, sodass这点es neue Signal an die Gesamtlautstärke der Anlage überhaupt angepasst wird und damit der relative Pegel der einzelnen Quellen erhalten bleibt.

Nachfolgend werden die Vorgehensweise zur Aktivierung und Bedienung dieser speziellen Betriebsarten sowie die jeweils verfügbaren Möglichkeit dargestellt:

1. Wird der Drehregler an der Vorderseite in einer beliebigen Sonderbetriebsart 10 s lang nicht betätig, so wird automatisch wieder der standardmäßige Einstellbetrieb VOL/MUTE wirksam.
2. Dreht man den Regler im Modus Klangregelung in eine Richtung, so ist am schellen Blinken zu erkennen, dass sich die Verstärkung des entsprchenden Tones erhöht. Bei Erreichen der Endpunkte (-10 oder +10 dB) oder im Mittelpunkt (0 dB) des Regelbereiches blinkt das Gerät langsamer.

4.3.AUTO STANDBY Funktion

Dank der AUTO STANDBY-Funktion (Ruhe- bzw. Energiesparbetrieb) kann der CA120 an schwer zugänglichen Orten aufgestellt werden; so kann das Gerät permanent an das Stromnetz angeschlossen bleiben und schaltet bei Anliegen / Abklingen eines Eingangssignals automatisch ein bzw. ab.

Zum Aktivieren des AUTO STANDBY-Betriebs muss der entsprechend beschriftete Mikroschalter an der Geräterückseite umgelegt werden (siehe Abschnitt 7. FUNKTIONSDIAGRAMM). Ist dieser Modus aktiv und wird 2 Minuten lang oder länger kein Audio-Signal auf einen der Geräteeingänge übertragen (oder das Signal ist zu schwach und liegt unterhalb der Auslöseschwelle), schaltet der CA120 automatisch auf STANDBY, und die orangene LED-Anzeige ON/STBY an der Vorderseite des Gerätes leuchtet auf. Sobald an einem der Eingänge wieder ein Audio-Signal anliegt, schaltet der CA120 aus dem Ruhemodus zurück in den Normalbetrieb, die LED-Anzeige ON/STBY leuchtet grün auf und zeigt Betriebsbereitschaft an.

Bei Aktivieren des AUTO STANDBY-Betriebs mit dem Mikroschalter (Stellung ON) gibt es 2 Möglichkeiten:

a) Es liegt KEIN Audio-Signal an den Eingängen an. Folge: der Veränder schaltet sofort in AUTO STANDBY.
b) Es liegt EIN Audio-Signal an den Eingängen an. Folge: der Veränderter bleibt eingeschaltet.

Wenn der Veränder in den AUTO STANDBY-Betrieb wechselt, erloschen alle LED-Anzeigen mit Ausnahme von ON/STBY. Wird der Drehregler VOL/MUTE im STANDBY-Betrieb zur Regelung der Lautstärke oder zum Aktivieren der MUTE-Funktion betätig, leuchten alle LED-Anzeigen kurzzeitig auf und erloschen dann wieder. Es ist zu beachten, dass mit der ersten Betätigung des Drehreglers VOL/MUTE lediglich die LEDs aufleuchten und die Parameter erst bei einer weiteren Betätigung verändert werden.

Befindet sich die Anlage in einer Sonderbetriebsart (Auswahr der Quellen, Auswahr bzw. Einstellung der Parameter), erlösen die LEDs selbst dann nicht, wenn der Veränder in den AUTO STANDBY-Betrieb wechselt.

4.4. LED-Anzeigen

• SP: Die LED-Anzeige für anliegenden Signal SP zeigt an, dass am Veränder ein Eingangssignal anliegt. Sie leucht auf, sobald der Eingangspegel die vorgegebene Erkennungsschwelle überschreitet.
• CLIP: Die LED-Anzeige Übersteuerung CLIP leuchtet auf, sobald sich das an die Lautsprecher übertragene Signal dem Clipping-/Übersteuerungspegel nähert. Die Eingangspegel mussen immer so eingestellt sein, dass die CLIP-Anzeigen (Übersteuerung oder Verzerrung) niemals kontinuierlich leuchten, sondern

hochstens im Takt der tiefsten Klangfrequenzen aufflackern. Andernfalls klingt das verstärkte Signal sehr stark verzerrt, Klang- und Hörqualität werden stark beeinträchtigt.

Anmerkung: Wenn das Eingangssignal zu stark ist, so dass die CLIP-Anzeige innerhalb kurzer Zeit (wenige Sekunden) sehr früig aufleuchtet, so kann der Veränder in den Schutzmodus gehen, d.h., er regelt die Lautstärke darüber und Goes kurz darauf wieder in den normalen Betriebsmodus.

MUTE: leuchtet auf, wenn die MUTE-Funktion (Stummschaltung) aktiv ist.
- ON/STBY: leuchtet im Normalbetrieb des Gerätes grün, im Ruhe-bzw. Energiesparbetrieb leuchtet die LED (STANDBY) orange.
LEVEL: blinkt bei allgemeinen Einstellungen des Gerätes. Leuchtet auch in den Sonderbetriebsarten, beim Eingangspegel (siehe Abschnitt 4.2. Betriebsarten zur Auswahl der aktiven Audioquellen und Einstellung der zugehörigen Parameter).
BASS: leuchtet in den speziellen Einstellmodi, bei Tieftönen (siehe Abschnitt 4.2. Betriebsarten zur Auswahr der aktiven Audioquellen und Einstellung der zugehörigen Parameter)
- TREBLE: leuchtet in den speziellen Einstellmodi, bei Hochtönen (siehe Abschnitt 4.2. Betriebsarten zur Auswahr der aktiven Audioquellen und Einstellung der zugehörigen Parameter)
LINE1, LINE2, LINE3/MIC: leuchten bei den Sonderbetriebsarten, Auswahl der aktiven Audioquellen und Einstellungen (siehe Abschnitt 4.2. Betriebsarten zur Auswahl der aktiven Audioquellen und Einstellung der zugehörigen Parameter)

4.5. Mikroschalter and der Geräterückseite

• REMOTE: aktiviert (ON) die Fernsteuerung mittels Wandbedienbox WpMVOL bzw. WpMVOL-SR des REMOTE-Anschlusses.
• NOISE GATE: aktiviert (ON) oder deaktiviert die Noise-Gate-Funktion des LINE3/MIC Eingang In dieser Funktion ist der Mikrofoneingang so large stummgeschaltet, bis ein Signal über der Auslöseschwelle der Funktion empfangen wird, sodass das Hintergrundrauschen des angeschlossenen Mikrofons herausgefiltert wird.
  TALKOVER: aktiviert (ON) oder deaktiviert die Vorrangfungtion des LINE3/MIC gegenüber den Line-Eingangen (LINE1 oder LINE2). Wenn Talkover-Funktion aktiv ist, LINE3/MIC dampfen die Signalleitung, die ausgewaht wird (LINE 1 oder 2), sobald die Auslöseschwelle übersritten wird.
• AUTO STANDBY: aktiviert (ON) oder deaktiviert die AUTO STANDBY-Funktion. Wird diese Funktion aktiviert, schaltet der CA120 auf STANDBY-bzw. Energiesparbetrieb, wenn keine Audio-Signale an den Eingängen anliegen.
• STEREO / MONO (ST/MNO): stellt die Betriebsart an den verstärkten Geräteausgängen ein:

ST: Anlage im STEREO-Betrieb L / R
MONO: Anlage im MONO-Betrieb, verstärken das Signal L+R

4.6. Gerätesperre

Zum Ein- bzw. Ausschalten der Gerätesperre muss VOL/MUTE im entsprechenden Modus (VOL/MUTE) 10 s lang gedrück gehalten werden. Die LED-Anzeigen SETTING blinken 3-mal und signalisieren, dass die Sperre aktiv ist. Bei aktiver Sperre kann die Anlage mittels VOL/MUTE nicht bedient werden (bei Betätigung des Drehreglers blinkt die Anzeige erneut 3-mal, um zu signalisieren, dass die Sperrfungtion aktiviert ist). Auf diese Weise ist das Gerät vor unsachgemäßer Verwendung geschützt und schaltet erst wieder in den normalen Betrieb zurück, wenn VOL/MUTE 10 s lang gedrück gehalten wird (die LED-Anzeigen SETTING blinken 2-mal und zeigen, dass die Gerätesperre wieder aufgehoben ist).

Hinweis: Die Gerätesperre bleibt auch dann aktiv, wenn das Gerät aus- und eingeschaltet wird. Zum Aufheben der Sperre ist es erforderlich, VOL/MUTE für einen Zeitraum von 10 s gedrück zu halten

4.7. Wiederherstellung der Werkseinstellungen und Firmware-Aktualisierung

Um die Werkseinstellungen des CA120 wiederherzustellen, ist wie folgt vorzugehen:

1. Drehregler bei ausgeschalteten Gerät betätigten und gedrück halten.
2. Gerat bei gedrücktem Regler einschalten. Die MUTE-Anzeige beginnnt zu blinken.
3. Einige Sekunden warten und CA120 wieder ausschalten.
4. Beim nachsten Einsatzen lauft die Anlage mit den standardmäßigen Werkseinstellungen hoch.

Hinweis: Zur Firmware-Aktualisierung des Gerätes gehen Sie auf die Produktseite www.ecler.com, wo Sie das Software-Aktualisierungssprogramm und entsprechende Hinweise zum Download finden.

5. REINIGUNG

Der CA120arf nicht mit Lösungsmitteln oder scheuernden Substanzen gereinigt werden, da sonst die aufgedruckte Beschriftung beschadigt werden konnte. Zur Reinigung verwenden Sie am besten ein feuchtes Tuch und neutralen Flüssigreiniger und reiben anschließend die Oberflache sorgfaltig trocken. Esarf auf keine Fall Wasser uber eine der Öffnungen in das Gerät eindringen.

6. FUNKTIONSLISTE

1. LED-Anzeige LEVEL
2. LED-Anzeige BASS
3. LED-Anzeige TREBLE
4. LED-Anzeige LINE1
5. LED-Anzeige LINE2
6. LED-Anzeige MIC
7. Digitaler Drehregler VOL/MUTE
8. LED-Anzeige für Eingangssignalerkennung SP
9. LED-Anzeige Verzerrung CLIP
10. LED-Anzeige Stummschaltung MUTE
11. LED-Anzeige Betrieb/Ruhemodus ON/STBY
12. Empfänger Fernbedienung, REMOTE
13. Mikroschalter REMOTE
14. Mikroschalter NOISE GATE
15. Mikroschalter TALKOVER
16. Mikroschalter AUTO STANDBY
17. Mikroschalter MIC/LIN3
18. Mikroschalter STEREO/MONO
19. Fernsteuerung über CA-NET-Protokoll, RS-232
    20.RJ-45-Stecker,REMOTE
20. MUTE-Fernsteuerung
21. 24 VDC-Netzanschluss
22. Verstärkter Ausgang OUT L
23. Verständlicher Ausgang OUT R
24. Hilfsausgang AUX OUT
25. Line-Eingang RCA, LINE1
26. Minibuchse Line-Eingang, LINE2
27. Line-Eingang RCA, LINE3
28. Mikrofoneingang MIC
29. Mikrofon-Eingang, MIC
30. Regelung der Eingangsempfindlichkeit MIC
31. Stummschalttaste der Anlage
32. Lauter-Taste
33. Leiser-Taste

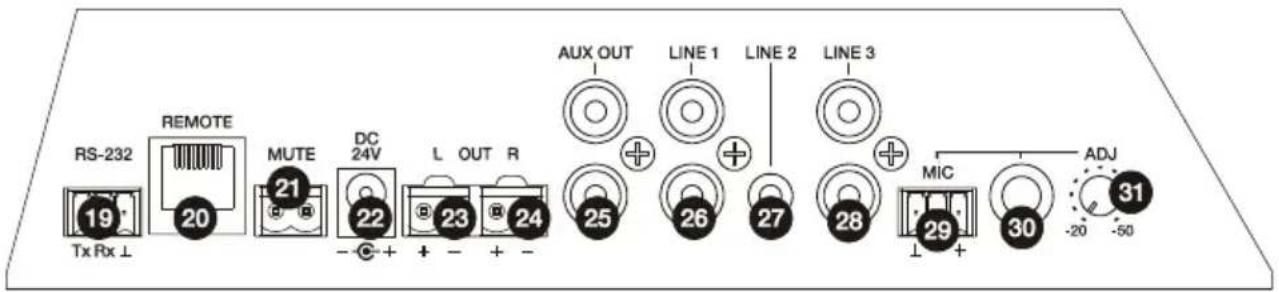

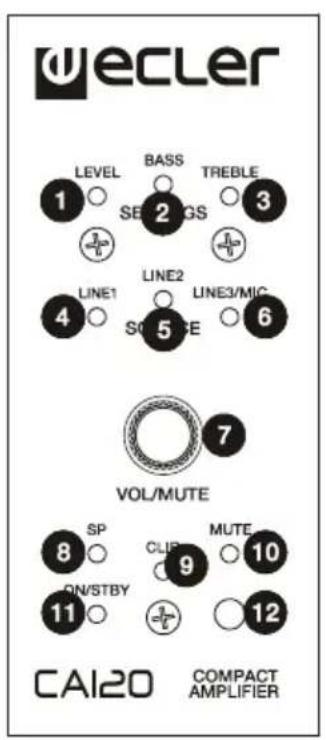

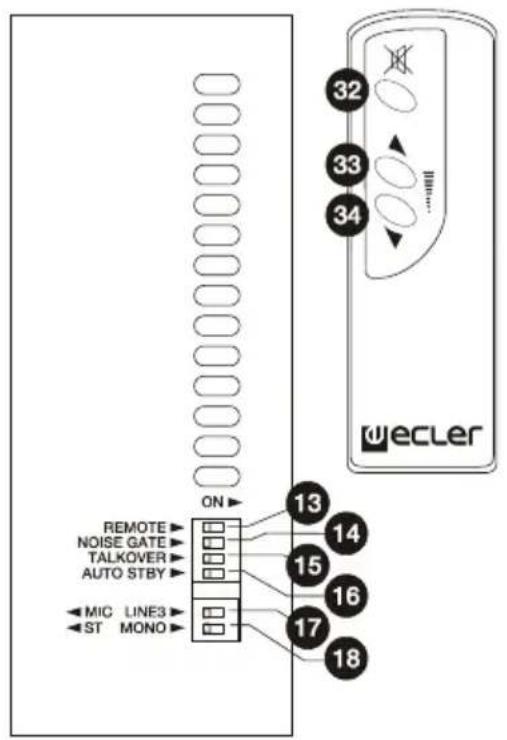

7. FUNKTIONSDIAGRAMM

8. TECHNICAL CHARACTERISTICS 8. CHARACTERISTICAS TECNICAS 8. CARACTERISTIQUES TECHNIQUES 8. TECHNISCHE DATEN

POWER (STEREO/MONO)

2x56W@4Ω 1% THD

2x68W@4Ω 10% THD

2x34W@8Ω 1% THD

2x41W@8Ω 10% THD
