| Type de produit | Récepteur amplificateur stéréo |
| Puissance de sortie | 2 x 60 W RMS sous 4 Ω |
| Alimentation | 100-240 VCA, 50-60 Hz via adaptateur externe |
| Entrées audio | 1 entrée micro symétrique (Euroblock/jack) avec alimentation phantom, 2 entrées ligne stéréo (RCA/minijack), 1 entrée ligne/micro (RCA/jack) |
| Sorties audio | 2 sorties amplifiées (Euroblock), 1 sortie auxiliaire ligne (0 dBV) |
| Égalisation | Graves et aigus indépendants pour micro/ligne et lignes 1&2 |
| Fonctions spéciales | Auto Standby, Talkover (priorité micro), Noise Gate, Mute external |
| Commandes à distance | RS-232 (protocole CA-NET), infrarouge, panneau mural 0-10 Vcc (REMOTE RJ-45) |
| Indicateurs LED | Niveau, saturation, sourdine, présence signal, mode veille, sélection source |
| Refroidissement | Par convection, sans ventilateur |
| Dimensions (approx.) | Non spécifiées dans le manuel (format compact, montage mural ou sur table) |
| Poids (approx.) | Non spécifié (léger, sans ventilateur) |
| Entretien et nettoyage | Chiffon humide et détergent liquide neutre ; ne pas utiliser de solvants |
| Sécurité | Ne pas exposer à l’humidité ; débrancher avant intervention ; respecter l’impédance minimale 4 Ω |
| Pièces détachées et réparabilité | Entretien par le service technique Ecler ; pas de pièces accessibles à l’utilisateur |
| Informations générales | Conforme EN55103 (CEM) et EN60065 (sécurité) ; directives 73/23/CEE et 2004/108/CE |
FOIRE AUX QUESTIONS - CA120 Ecler
Questions des utilisateurs sur CA120 Ecler
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice CA120 - Ecler et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CA120 de la marque Ecler.

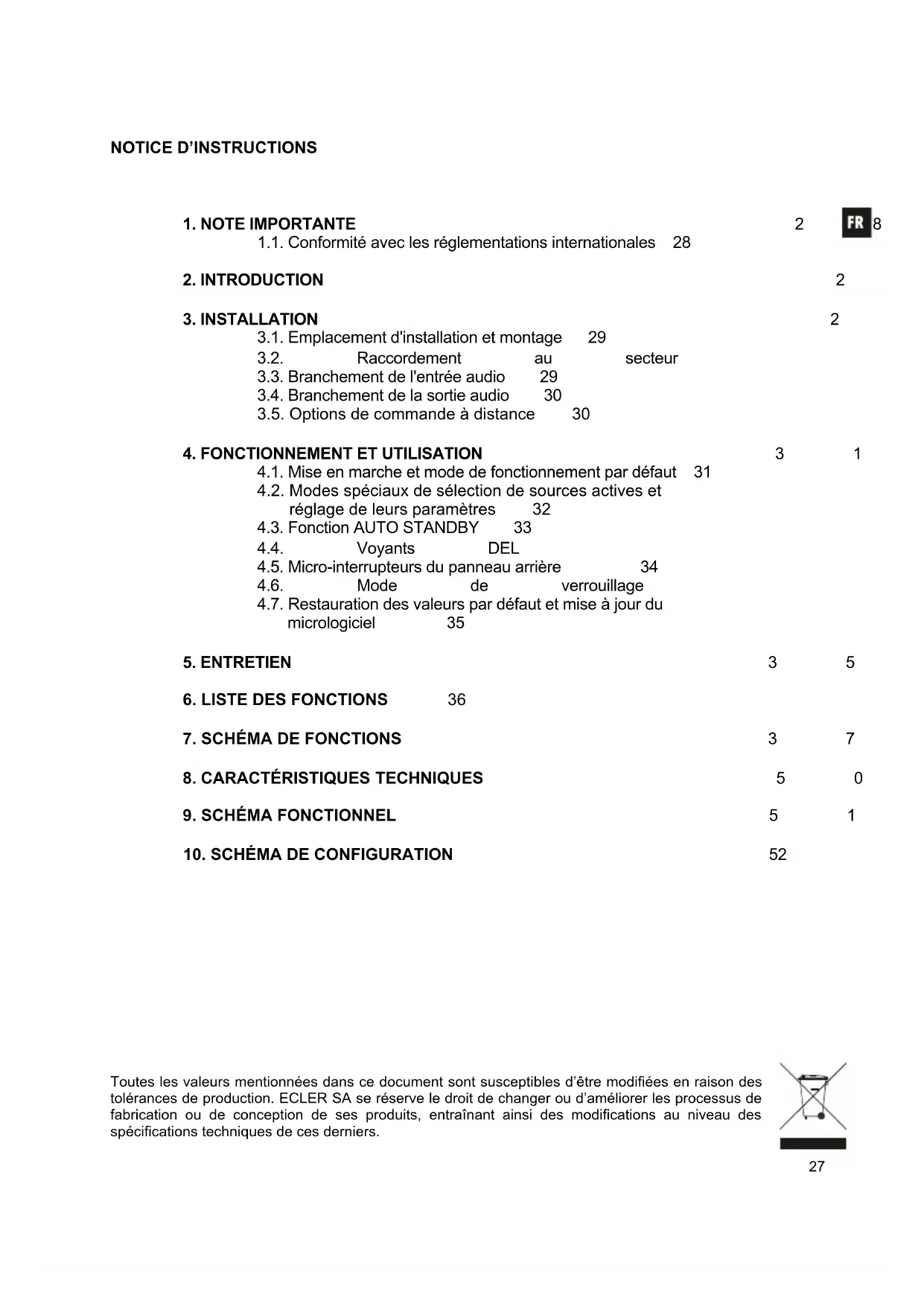

MODE D'EMPLOI CA120 Ecler
1.1. Conformité avec les réglementations internationales 28
2. INTRODUCTION
3. INSTALLATION
3.1. Emplacement d'installation et montage 29
3.2. Raccordement au secteur
3.3. Branchement de l'entrée audio 29
3.4. Branchement de la sortie audio 30
3.5. Options de commande à distance 30
4. FONCTIONNEMENT ET UTILISATION
2
4.1. Mise en marche et mode de fonctionnement par défaut 31
4.2. Modes spéciaux de selection de sources actives et réglage de leurs paramètres 32
4.3.Fonction AUTO STANDBY 33
4.4. Voyants DEL
4.5. Micro-interrupteurs du panneau arriere 34
4.6. Mode de verrouillage
4.7. Restauration des valeurs par défaut et mise à jour du micrologiciel 35
5. ENTRETIEN
3 5
6. LIST DES FONCTIONS
36
7. SCHEMA DE FONCTIONS
3 7
8. CARACTERISTIQUES TECHNIQUES
5 0
9. SCHEMA FONCTIONNEL
5 1
10. SCHEMA DE CONFIGURATION
52
Toutes les valeurs mentionnées dans ce document sont susceptibles d'être modifiées en raison des tolérances de production. ECLER SA se reserve le droit de changer ou d'améliorer les processus de fabrication ou de conception de ses produits, entraînant ainsi des modifications au niveau des specifications techniques de ces derniers.
1. NOTE IMPORTANTE
Félicitations! Vous avez en votre possession le résultat d'une conception et d'une fabrication particulièrement soignées. Nous vous remercions de votre confiance pour avoir choisi notre micro-amplificateur CA120.
Pour exploiter au mieux toutes les fonctionnalités et obtenir un rendement maximal de cet apparéil, il s'avéré TRÉS IMPORTANT de dire attentivement et de suivre les recommendations de ce manuel avant toute connexion.
Pour obtenir le meilleur fonctionnement de cet apparéil, il est préconisé que l'entretien soit réalisé par le Service technique Ecler.
1.1. Conformité avec les réglementations internationales
Le micro-amplificateur CA120 est conforme aux reglementations internationales suivantes :
EN55103-1 Compatibilitye electromagnetique.
Norme de famille de produits pour les apparciels à usage professionnel audio, video, audiovisuels et de commande de lumière pour spectacles Partie 1 : émissions
EN55103-2 Compatibilitye electromagnetique.
Norme de famille de produits pour les apparciels à usage professionnel audio, video, audiovisuels et de commande de lumière pour spectacles Partie 2:immunité
EN60065 Appareils audio, video et apparilis electroniques analogues. Exigences de sécurité
Respect des exigences des directives 73/23/CEE et 2004/108/CE
2. INTRODUCTION
Le CA120 est un amplificateur stéreo aux dimensions particulièrement réduites, dont les multiples fonctions de commande à distance (port série RS-232, récepteur à infrarouge, port de commande à distance 0-10 Vcc) le convertissant en un apparéil idéal pour les applications d'intégration audiovisuelle avec d'autres disposits: salles de cours, salles de réunion et de presentation multimédia, locaux commerciaux, etc.
Caracteristiques principales :
- Amplificateur de 2 x 60 W RMS @ 4 Ω
- Source d'alimentation externe universelle
- Fonction AUTO STANDBY: en l'absence de signal audio, l'unité passé automatiquement en mode de veille ou STANDBY afin de minimiser sa consommation.
- Amplificateur hautes performances, léger, et silencieux (refroidissement par convection, sans ventilateur)
- Fonctionnement stéreo et parallèle (mono)
1 entrée commutable de microphone symétrique / ligne asymétrique, avec préamplificateur de microphone haute qualité, alimentation phantom, porte de bruit et fonction « talkover » ou priorité sur le reste des entrées
2 entrées de ligne stéreo (dissymétriques) - Contrôle d'égalisation à 2 bandes (graves, aigus) indépendant pour l'entrée de microphone / ligne et l'entrée 1&2 de ligne
Sortie auxiliaire pour liaison avec d'autres amplificateurs ou dispositifs audio externes
Commande locale par bouton rotatif numérique (encoder) -
Contrôle à distance par télécommande infrarouge
Commande à distance par panneau mural WPmVOL ou WPmVOL-SR (0-10 Vcc) -
Port de commande RS-232, compatible avec EclerCOMM logiciels ( Gratis) et de contrôle protocole CA-NET
- Port MUTE pour mise en sourdine totale de l'unité par fermetre de contact externe
3. INSTALLATION
3.1. Emplacement d'installation et montage
Grace à sa conception et à la disposition de ses connecteurs, commandes et voyants DEL, le CA120 peut être installé au mur ou sur/sous une surface (table, étagère, meuble, etc.).
3.2. Raccordement au secteur
L'amplificateur est alimenté en courant alternatif par sa source d'alimentation externe : 100-240 Vca et 50-60 Hz.
La source d'alimentation de l'amplificateur doit être raccordée à la terre dans de bonnes conditions (résistance de terre Rg = 30 ou valeur inférieure). L'environnement de travail doit être sec et sans poussières. Ne pas exposer l'appareil à l'humidité ou à des éclaboussures. Ne pas y déposer d'objets contenant des liquides ni des sources de flamme neue telles que des bougies.
Avant toute intervention et/ou connexion/deconnexion, le cordon d'alimentation de l'amplificateur doit être préalablement débranché. L'intérieur de l'amplificateur ne contient aucun élément pouvant être manipulé par l'utiliseur.
Éviter de mêler le cordon de secteur aux cordons audio au risque de provoquer des ronflements.
3.3. Branchement de l'entrée audio
Deux types de signaux peuvent etre reçus par les voix d'entrée du CA120 :
- Microphone (MIC): présence d'un connecteur de type Euroblock ou jack, préparé pour supporter un niveau de signal compris entre -20 dBV et -50 dBV, avec une sensibilité régliable à travers son bouton ADJ.
REMARQUE : l'entrée de microphone dispose d'une alimentation phantom destinée aux microphones à condensateur qui peut être activée par shunt interne (se reporter à la section 10. SCHEMA DE CONFIGURATION).
- Signaux de ligne (LINE1, LINE2, LINE3): ces lignes disposent d'une connexion stéreo non symétrique de type minijack ou double RCA. Elles sont conçues pour supporter des signaux compris entre -6 dBV et 0 dBV, avec une sensibilité régliable par shunt interne (se reporter à la section 10. SCHEME DE CONFIGURATION). Ces lignes peuvent receivevoir des signaux de lecteurs CD, de syntoniseurs radio, de consoles de mixage, de reproducteurs multimédia, de sorties audio d'ordinateurs et de tablettes, etc.
REMARQUE: les platines tourne-disques NE PEUVENT PAS ETRE RACCORDEES directement à cet apparéil car aucune des entrées ne dispose de préamplificateur de type RIAA.
Le CA120 propose les modes de fonctionnement suivants en fonction des sources d'entrée sélectionnées en tant que sources actives :
LINE1: seule l'entrée LINE1 est envoyee au bus de mixage pour etre amplifiee et delivrée aux sorties OUT L et R.
LINE2:seule l'entree LINE2 est envoyee au bus de mixage pour etre amplifiee et delivrée aux sorties OUT L et R.
LINE3/MIC :seule l'entree de microphone (MIC) / ligne (LINE3) est envoyee au bus de mixage pour etre amplifiee et delivrée aux sorties OUT L et R.
LINE1 + LINE3/MIC: les entrées LINE1 et LINE3/MIC sont mixées, amplifiées et délivrées aux sorties OUT L et R. Si la fonction TALKOVER est active, le signal de LINE3/MIC attenue le signal de LINE1 lorsque le seuil d'activation est dépasse.
LINE2 + LINE3/MIC : les entrées LINE2 et LINE3/MIC sont mixées, amplifiées et délivrées aux sorties OUT L et R. Si la fonction TALKOVER est active, le signal de LINE3/MIC atténue le signal de LINE2 lorsque le seuil d'activation est dépasse.
La selection de l'un des 5 modes de fonctionnement a lieu au moyen du mode spécial de selection du bouton rotatif avant (se reporter à la section 4.2. Modes de selection des sources actives et réglage de leurs paramétres pour connaître la procédure complète).
3.4. Branchement de la sortie audio
Les sorties amplifiées (OUT L et R) sont pourvues de connecteurs Euroblock.
Le cordon de raccordement qui relié les sorties du CA120 et les haut-parleurs doit être de bonne qualité, doit posseder une section suffisante et doit être le plus court possible.
Les sorties peuvent fonctionner en mode stéreo ou mono (meme signal L + R dans les deux voies). La selection de l'un de ces 2 modes a lieu au moyen des micro-interrupteurs STEREOMONO du panneau arrêté (se reporter à la section 7. SCHEMA DE FONCTIONS pour de plus amples informations).
Ne pas oublier que l'impédance minimale de travail pour les amplificateurs qui se trouvent en mode mono ou stéreo est de 4 . Pour un bon fonctionnement du CA120, ne travailler pas avec une valeur d'impédance inférieure spécifiée précédemment.
Le CA120 est également pourvu d'une sortie auxiliaire (AUX OUT) non amplifiée, ce qui permet de connecter l'appareil à d'autres amplificateurs ou dispositifs externes. La sortie auxiliaire AUX OUT fournit un signal de niveau de ligne (0 dBV), qui correspond à une réplique non amplifiée du signal délivré aux bornes OUTPUT L et R.
3.5. Options de commande à distance
- Port REMOTE: le connecteur de type RJ-45 REMOTE permet de raccarder un panneau de commande mural de type WPmVOL ou WPmVOL-SR (commande 0-10 Vcc) pour le réglage du volume général de sortie et/ou la sélection de l'un des 5 modes de sources actives de fonctionnement (LINE1, LINE2, LINE3/MIC, LINE1 + LINE3/MIC, LINE2 + LINE3/MIC). Le branchement a lieu au moyen d'un cable CAT5 standard entre le panneau mural WPmVOL ou WPmVOL-SR et le connecteur REMOTE du CA120.
Sur un amplificateur CA120, la coexistence d'une commande de type WPM et d'autres types de commandes (bouton rotatif avant, télécommande infrarouge ou commande par port série) explique la raison pour laquelle les derniers réglages réalisés par une méthode ou une autre priment systématiquement. Par exemple, lorsqu'une sélection de sources actives et/ou un réglage de volume au moyen d'un panneau mural WPMVOL-SR raccordé au port REMOTE est réalisée et que ces paramètres sont par la suite modifiés à l'aide du bouton rotatif avant, le réglage
réalisé à l'aide de cette dernière commande est prioritaire. Le cas échéant, le CA120 reprend les valeurs indiquées par le panneau mural lorsque sa position est de nouveau modifiée, et ainsi de suite.
- Port MUTE: le connecteur MUTE permet de raccorder une fermeture de contact externe sec pourmettre entierement en sourdine le CA120 lorsqu'un dispositif externe agit dessus (un systeme centralise d'alertes pour les urgences et les evacuations, par exemple).
- Port RS-232 : le port de communication série RS-232 permet la gestion du CA120 à distance à partir d'un ordinateur via le EclerCOMM logiciel ou le CA-NET protocole à partir d'un système de commande externe qui supporte ce protocole. Consulter le manuel du protocole CA-NET pour obtenir de plus amples informations concernant les détails de la connexion et la syntaxe des commandes supportées. Les specifications de la connexion série sont les suivantes :
Baud rate: 9600 (fixe, sans auto-négociation)
Data bits:8
O Parity: none
o Stop bits : 1
- Flow control : none
| CÂBLAGE RS-232 - DB9 | |
| RS-232 CA120 DB9 | |
| Tx Broche 2 (RxD) | |
| Rx Broche 3 (TxD) | |
| GND Broche 5 (signal Gnd) | |
- Récepteur IR : le récepteur IR intégré permet de contrôle le volume général du CA120 et sa fonction MUTE ON/OFF depuis la télécommande REVO-IR fournie avec l'unité.
4. FONCTIONNEMENT ET UTILISATION
4.1. Mise en marche et mode de fonctionnement par défaut
Pour allumer le CA120, il suffit de raccorder la source d'alimentation externe au secteur après avoir branché cette dernière au connecteur DC 24V du CA120. Levoyant ON/STBY du panneau avant s'allume immeditatement. Il est fortement recommendé demettre tous les apparciels en marche en respectant la sequence suivante : sources de son, unités de mixage, égaliseurs, filtres actifs, proceseurs puis amplificateurs de puissance. Pour eteindre les apparciels, proceder dans l'ordre inverse. En respectant cette sequence, les transitoires générés par l'allumage ou l'arrêt d'un apparéil n'ont aucune répécussion sur les apparéils suivants (ces phénomènes demeurent inaudibles).
Par défaut, l'unité se trouve en mode de réglage du volume. Sous ce mode, le bouton rotatif VOL/MUTE du panneau avant agit sur le volume général de sortie du CA120. Ce bouton possède un maximum de 64 crans entre le volume minimum et le volume maximum de l'unité. En le tournant, le volume est modifié et le voyant LEVEL se met à clignoter. Lorsque le bouton est tourné dans un sens ou dans l'autre, celui-ci clignote pendant l'augmentation ou la diminution du volume de sortie. Il reste allumé en permanence lorsque l'une des valeurs limites est atteinte et que l'augmentation ou la diminution du volume de l'unité n'est plus possible.
Une pression rapide du bouton VOL/MUTE permet d'activer/désactiver la fonction de mise en sourdine de l'unité (MUTE ON/OFF). Le voyant MUTE s'allume lorsque la mise en sourdine est activée.
Lorsque le réglage du volume est réalisé au moyen de la télécommande infrarouge, les indications visuelles des voyants LEVEL et MUTE sont identiques au réglage réalisé à l'aide du bouton rotatif du panneau avant.
4.2. Modes spéciaux de selection de sources actives et réglage de leurs paramétres
Le bouton rotatif avant permet d'acceder à des modes spéciaux pour la sélection des sources actives et le réglage de leurs paramétres de niveau et d'égalisation (graves et aigus). Pour acceder à ces modes et naviguer dans ces derniers, il suffit d'appuyer un certain temps sur le bouton pour ensuite le tourner. Le réglage de niveau de chaque source permet de réaliser un mixage entre un signal de microphone ou ligne (LINE3/MIC) et un signal de ligne (LINE1 ou LINE2) et de faire en sorte que le résultat de ce mixage soit pris en compte par le volume général de sortie de l'unité de manière globale, c'est à dire sur les niveaux relatifs définis pour chaque source.
La procédure compte pour acceder à ces modes spéciaux et naviguer dans ces derniers, ainsi que les options disponibles dans chacun d'entre eux, sont indiquées sur le graphique suivant:
- Sous un mode spécial, l'appareil returne automatiquement au mode par défaut de réglage VOL/MUTE lorsque le bouton rotatif avant n'est pas touché pendant 10 secondes.
- Sous le mode de réglage de tonalité, le bouton se met à clignoter rapidement lorsqu'il est tourné dans un sens ou dans l'autre pour indiquer que le gain de la tonalité concernée augmente. Lorsque le bouton se met à clignoter plus lentement, cela signifie que la tonalité a atteint l'une de ses valeurs limites (-10 ou +10 dB) ou qu'elle est passée par le point central (0 dB).
4.3. Fonction AUTO STANDBY
La fonctionnalité AUTO STANDBY (mode de veille ou de basse consommation) permet d'inverter le CA120 dans des endroits peu accessibles, en raison du fait qu'elle permet de laisser l'appareil raccordé au secteur en permanence, ce mode pouvant être activé ou désactivé de manière automatique selon la présence d'un signal d'entrée ou non.
Pour activer le mode AUTO STANDBY, il importe d'actionner le micro-interrupteur du même nom situé sur le panneau arrêté de l'unité (se reporter à la section 7. SCHEMA DE FONCTIONS). Lorsque cette fonction est activée et qu'aucun signal audio ne se présentependant 2 minutes ou plus au niveau de n'importe laquelle des entrées de l'appareil (ou que le signal est très faible, à savoir inférieur au seuil d'activation), le CA120 passée automatiquement en mode STANDBY et levoyant ON/STBY Situé sur le panneau avant du dispositif s'illumine de couleur orange. À partir du moment où un signal audio valide réapparait dans l'une des entrées, le CA120 quitte le mode de veille et reprend son régime de fonctionnement normal. Le voyant ON/STBY s'illumine alors de couleur verte.
Lors de l'activation du mode AUTO STANDBY à l'aide du micro-interrupteur (position ON), 2 situations peuvent seprésenter :
a) ABSENCE de signal audio au niveau des entrées. Résultat : l'amplificateur passé immidiatement en AUTO STANDBY.
b) PRÉSENCE de signal audio au niveau des entrées. Résultat : l'amplificateur reste actif.
Lorsque l'amplificateuronne en mode AUTO STANDBY, tous les voyants DEL s'eteignent a I'exception duvoyant ON/STBY. En mode STANDBY,lesvoyantsDEL se rallument pendant une courte durée puis s'eteignent de nouveau lorsquel'on intervient sur le bouton rotatif VOL/MUTE pour modifier le volume ou activer la fonction MUTE. Tenir compte du fait que le premier mouvement realized sur le bouton rotatif VOL/MUTE rallume uniquement les voyants DEL. Seuls les mouvements suivants ont un effet sur les parametes.
Lorsque l'unité se trouve sous l'un des modes spéciaux (seLECTION de sources, selection de paramétres ou réglage de paramétres), les voyants DEL ne s'éteignent pas même lorsque l'amplificateur passé en mode AUTO STANDBY.
4.4.Voyants DEL
- SP: levoyant de presence de signal ou SP indique la presence de signal dans l'entrée de l'amplificateur. Il s'allume lorsque le niveau détecté en entrée est supérieur au seuil de détction fixé.
- CLIP: levoyant de saturation ou CLIP s'allume lorsquel'signal délivréaux hautparleurs se trouvá proximé du niveau d'échéage ou de saturation del'amplificateur. Les niveaux du signal entrant doivent être régles de manière à ceque les voyants CLIP (saturation ou échéage) ne restent jamais allumés en
permanence, à savoir que ces derniers s'allument au maximum au rythme des fréquences les plus graves du passage du son. Dans le cas contraire, le signal amplifié présente des niveaux élevés de distorsion, une faible qualité acoustique et une nettété phonique médiocre.
Remarque: Si le signal d'entrée est trop élevé, l'indicateur CLIP éclairait très souvent sur un court intervalle de temps (quelques secondes), l'amplificateur peut passer en mode de protection, soit coupée, pour revenir à un fonctionnement normal dans un moment
- MUTE: cevoyant s'allume lorsque la fonction MUTE est activée (appareil mis en sourdine).
ON/STBY: cevoyant s'illumine de couleur verte lorsque l'appareil se trouve dans son régime de fonctionnement normal et il s'illumine de couleur orange lorsque l'appareil se trouve en mode de veille ou de basse consommation (STANDBY).
LEVEL: cevoyant se met à clignoter lorsqueliveau général de l'appareil est réglé. Il s'allume également sous les modes spéciaux de réglage de niveau des entrées (se reporter à la section 4.2. Modes de selection de sources actives et de réglage de leurs paramètres).
BASS: cevoyant s'allume sous les modes speciaux de réglage des fréquences des graves (se reporter à la section 4.2. Modes de selection de sources actives et de réglage de leurs paramétres). - TREBLE: cevoyant s'allume sous les modes spéciaux de réglage des fréquences des aigus (se reporter à la section 4.2. Modes de seLECTION de sources actives et de réglage de leurs paramètres).
LINE1, LINE2 et LINE3/MIC : ces voyants s'allument sous les modes spéciaux de besoin des sources actives et de réglage (se reporter à la section 4.2. Modes de seLECTION de sources actives et de réglage de leurs paramétres).
4.5. Micro-interrupteurs du panneau arrière
- REMOTE: il permet d'activer (ON) la commande à distance depuis un panneau mural de type WPmVOL ou WPmVOL-SR raccordé au port REMOTE.
- NOISE GATE: il active (ON) ou désactive la fonction de porte de bruit pour l'entrée LINE3/MIC. Lorsque cette fonction est activée, l'entrée de microphone est mise en sourdine en l'absence d'un signal supérieur au seuil d'activation de la fonction, le bruit de fond capte par le microphone branché à cette entrée étant ainsi refusé.
TALKOVER: il active (ON) ou désactive la fonction de priorité du l'entrée LINE3/MIC sur les entrées de ligne (LINE1 ou LINE2). Lorsque la fonction TALKOVER est activée, le signal de LINE3/MIC atténue le signal de ligne sélectionné (LINE 1 ou 2) lorsque le seuil d'activation défini est dépasse. - AUTO STANDBY : il active (ON) ou désactive la fonction AUTO STANDBY. Lorsque cette fonction est activée, le CA120 passe automatiquement en mode STANDBY ou basse consommation en l'absence de signaux audio au niveau de ses entrées.
STEREO/MONO (ST/MONO):permet de selectionner le mode de fonctionnement des sorties amplifiees de I'unité:
ST:fonctionnement en mode stereo L/R.
MONO : fonctionnement en mode MONO, amplifie le signal L+R.
4.6. Mode de verrouillage
Pour acceder au mode de verrouillage du CA120 et le quitter, il suffit deMAINIR le bouton VOL/MUTE enforcé pendant 10 secondes (sous le mode VOL/MUTE). Les voyants SETTING se mettent a clignoter 3 fois de suite pour signaler que l'appareil est passé en mode de verrouillage. Sous le mode de verrouillage, toute manipulation du dispositif au moyen du bouton VOL/MUTE est impossible (celui-ci se remet a clignoter 3 fois de suite pour indiquer qu'il se trouve sous ce mode lorsqu'il est manipulé). L'appareil est donc protégé contre toute manipulation accidentelle jusqu'à ce qu'il soit remis en mode de fonctionnement normal en maintainant de nouveau le bouton VOL/MUTE enforcé pendant 10 secondes (les voyageurs SETTING se mettent a clignoter 2 fois de suite pour signaler que l'appareil a quitté le mode de verrouillage).
Remarque : après avoir eté activé, le mode de verrouillage est conservé même lorsqu'appareil est eteint puis rallumé. Le seul moyen de quitter ce mode consiste à maintainir le bouton VOL/MUTE enfoncé pendant 10 secondes.
4.7. Restauration des valeurs par défaut et mise à jour du micrologiciel
Pour restaurer les réglages d'usine du CA120, suivre la procédure ci-dessous :
- Appareil eteint, maintainir le bouton rotatif enonce.
- Allumer l'unité sans relâcher le bouton. Le voyant MUTE se met alors à clignoter.
- Patienter quelques secondes et teindre de nouveau le CA120.
- Les réglages d'usine sont désormais paramétrés sur l'unité des que cette-ci est rallumée.
Remarque: pourmettrea jour le micrologiciel de l'unité,consulter la page du produit sur le site www.ecler.com. Celle-ci contient l'utilitaire du logiciel de mise a jour et les instructions pour mener à bien cette procedure.
5. ENTRETIEN
Le CA120 ne doit pas etre nettoy e aide de substances dissolvantes ou abrasives au risque d'en deteterer la sereigraphie. Utiliser uniquement un chiffon humide et un detergent liquide neutre, puis secher le tout avec un chiffon propre. L'eau ou tout autre liquide ne doit en aucun cas penetre r travers les orifices de l'appareil.
6. LIST DES FONCTIONS
- Voyant lumineux LEVEL
- Voyant lumineux BASS
- Voyant lumineux TREBLE
- Voyant lumineux LINE1
- Voyant lumineux LINE2
- Voyant lumineux MIC
- Bouton rotatif numérique VOL/MUTE
- Voyant lumineux de presence de signal en entrée SP
- Voyant lumineux d'échéage CLIP
- Voyant lumineux de mise en sourdine MUTE
- Voyant lumineux de fonctionnement/veille ON/STBY
- Récepteur de la télécommande REMOTE
- Micro-interrupteur REMOTE
- Micro-interrupteur NOISE GATE
- Micro-interrupteur TALKOVER
- Micro-interrupteur AUTO STANDBY
- Micro-interrupteur MIC/LIN3
- Micro-interrupteur STEREO/MONO
- Commande à distance par protocole CA-NET, RS-232
- Connecteur RJ-45 REMOTE
- Commande à distance MUTE
- Connecteur d'alimentation DC24V
23.Sortie amplifie OUT L
24.Sortie amplifiée OUT R
25.Sortie auxiliaire AUX OUT - Entree de ligne RCA LINE1
- Entrée de ligne minijack LINE2
- Entrée de ligne RCA LINE3
- Entrée de microphone MIC
- Entrée de microphone jack MIC
- Réglage de sensibilité entrée MIC
- Bouton de commande de mise en sourdine de l'appareil
- Bouton de commande d'augmentation du volume
- Bouton de commande de diminution du volume

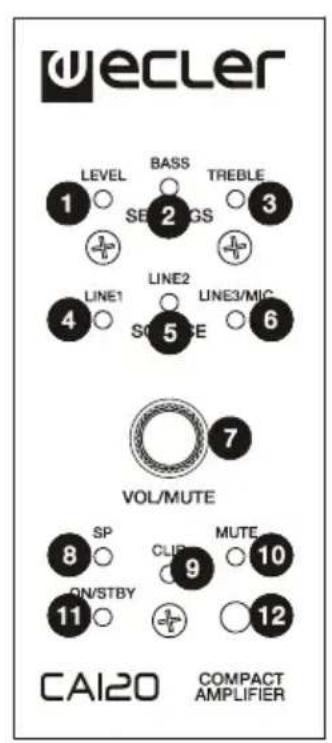

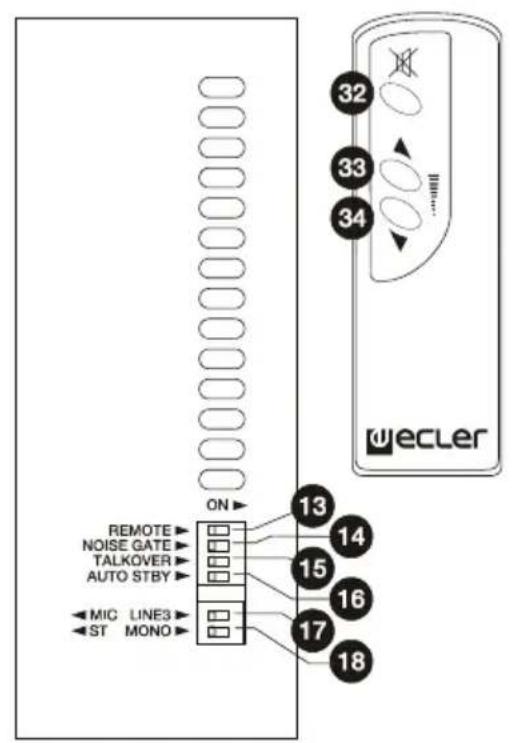

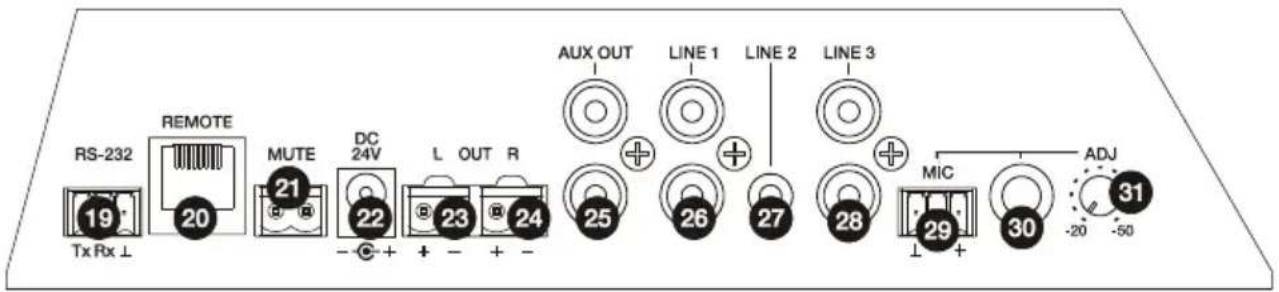

7. SCHEMA DE FONCTIONS
