BEDIENUNGSANLEITUNG WPTOUCH Ecler

1. WICHTIGE VORBEMERKUNG

1.1. Sicherheitsmaßnahmen

1. EINFÜHRUNG

2. EINBAU UND ANSCHLUSS 35

3. FUNKTIONSWEISE

4.1. Betriebsmodi des WPTOUCH 36
4.2. Editir- und Konfigurationsmode des WPTOUCH 38
4.2.1. EDITIONSMODE 38
4.2.2. KONFIGURATIONSMODE

4.3. Steuerung über Infrarotstrahlen 41

4.4. Spezielle Zustände des WPTOUCH 42

1. FUNKTIONSLISTE

2. DIAGRAMME

3. TECHNISCHE DATEN 46

Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.

1. WICHTIGE VORBEMERKUNG

Wir danken Ihnen für das Vertrauen, das Sie mit der Wahl unserer Wand-Fernbedienung WPTOUCH in uns gesetzt haben. Um eine optimale Handhabung und die maximale Leistung zu erhalten, ist es SEHR WICHTIG, vor dem Anschluss des Geräts die in dieser Anleitung enthaltenen Hinweise aufmerksam duchzulesen und zu berücksichtigen.

Eventuelle Reparaturen sollten nur von unserer technischen Service Abteilung durchgeführt werden, um einen optimalen Betrieb sicherzustellen.

1.1. Sicherheitsmaßnahmen

Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie niemals Flüssigkeitbehälter oder flammende Gegenstände wie z.B. Kerzen auf die Gerätoberfläche.

Bevor Sie den WPTOUCH an andere Geräte anschließen, ziehen Sie immer den Netzstecker.

Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente.

Die Frontplatte darf nicht mit lösungsmittelhaltigen oder scheuernden Substanzen gereinigt werden, da hierbei die Oberfläche beschädigt werden könnte. Verwenden Sie zur Reinigung der Frontplatte ein feuchtes Tuch und etwas milde Seifenlauge. Trocknen Sie danach die Oberfläche sorgfältig ab. Lassen Sie niemals Wasser in die Öffnungen der Frontplatte gelangen.

2. EINFÜHRUNG

WPTOUCH ist ein Fernbedienteil zum Wandeinbau mit hintergrundbeleuchtetem LCD-Display und 3 berührungsempfindlichen Bedienelementen: Zwei Taster und ein Drehregler („jog wheel“). Ausserdem ist das Bedienteil mit einem Infrarotempfänger für die Bedienung mittels Fernbedienung ausgestattet (siehe Kapitel FUNKTIONSDIAGRAMM).

Das WPTOUCH verfügt über zwei Anschlussmöglichkeiten (spannungsgesteuerte Analogausgänge und ein digitaler Steuerungsbus MIMO-REMOTE), so dass es in zwei unterschiedlichen Betriebsarten arbeiten kann:

1. Analogmode:

In dieser Betriebsart bietet das Bedienteil an seinen spannungsgesteuerten Ausgängen die notwendigen DC-Spannungen an, die es kompatibel machen mit:

- MIMO54: es werden die Funktionen zur Einstellung der Signalquelle und der Lautstärke für einen der Ausgangsbereiche des MIMO54 bereitgestellt.

- Geräten mit Eingang für ferngesteuerte Lautstärkeregelung (AMPACK-Reihe, AMIC und AMIC24, NZA-Reihe, MPA-Reihe usw.): Stellt die Funktion zur Lautstärkeregelung an einem oder mehreren Kanälen des Geräts zur Verfügung.

2. Digitalmode:

In dieser Betriebsart arbeitet das WPTOUCH als Slave eines MIMO88, wobei es an dieses über den Digital-Steuerungsbus MIMO-REMOTE angeschlossen ist. Die Funktionen der Bedientasten und des Drehreglers sowie die im Display des WPTOUCH erscheinende Information hängen von der jeweiligen Programmierung des MIMO88 ab. In dieser Betriebsart sind die spannungsgesteuerten Ausgänge nicht aktiv.

3. EINBAU UND ANSCHLUSS

Das WPTOUCH kann mittels einer Standard-Einbaudose für Elektrogeräte in die Wand eingelassen oder aber mit Hilfe des mitgelieferten Montagematerials auf der Wandoberfläche befestigt werden.

Anschlussmöglichkeiten zwischen dem WPTOUCH und den Geräten, die über dieses ferngesteuert werden sollen:

1. Anschluss an MIMO54 (analoge Lautstärkeregelung, Stummschaltung und Auswahl der Signalquelle). Siehe Diagramm
2. Anschluss an Geräte mit Eingang für ferngesteuerte Lautstärkeregelung 0-10 V DC (AMPACK-Reihe, AMIC und AMIC24, NZA-Reihe, MPA-Reihe usw.). Siehe Diagramm
3. Anschluss an MIMO88 (digitale Steuerung, programmierbare Funktionen). Siehe Diagramm

ANMERKUNG: In einigen Fällen wird die Anwendung des Netzteils WP-PSU erforderlich sein, um die Stromversorgung der Anlage sicherzustellen. Dies hängt von der Art der Geräte ab, an die die WPTOUCH angeschlossen werden, und/oder von der Anzahl der angeschlossenen Geräte. Bitten Sie im Zweifelsfalle unseren Technischen Service um Rat.

4. FUNKTIONSWEISE

4.1. Betriebsmodi des WPTOUCH

Nach einem Neustart (reset) des Geräts oder beim ersten Einschalten befindet sich das WPTOUCH im Analogmode (ANALOG). Wird das Gerät über den digitalen Bus an ein MIMO88 angeschlossen, so wird die Verbindung zwischen beiden Geräten hergestellt, sie werden synchronisiert, und das WPTOUCH geht automatisch in den Digitalmode (DIGITAL LOCKED, im LCD-Display erscheint das Anschluss-Ion).

Wird im Digitalmode die Verbindung zwischen beiden Geräten unterbrochen, so bleibt das WPTOUCH so lange getrennt (UNLOCKED), bis es erneut mit dem MIMO88 synchronisiert ist. Will man im getrennten Zustand wieder in den Analogmode zurück, so ist ein Neustart des Geräts notwendig, so dass es wieder in den Ausgangszustand zurückversetzt wird.

Im Digitalmode kann das Gerät gesperrt werden, um unerwünschte Manipulationen zu vermeiden (DISABLED).

Das nachfolgende Diagramm zeigt die verschiedenen möglichen Zustände des WPTOUCH sowie die möglichen Zustandswechsel:

Im Analogmode haben die berührungsempfindlichen Bedienelemente des Wandbedienteils die folgenden Funktionen:

- TASTE 1 (links): MUTE ON/OFF. Ist die Stummschaltung aktiviert (MUTE ON), so wird die Lautstärkeanzeige der zweiten Linie im Display durch das Wort „MUTE“ ersetzt und am linken Rand des Displays erscheint ein Sternchen. Gleichzeitig wird die DC-Steuerspannung so modifiziert, dass sie das ans WPTOUCH über den analogen Fernsteuereingang über DC-Spannung angeschlossene Gerät stummschaltet.

- TASTE 2 (rechts): Auswahl der Signalquelle aus den im KONFIGURATIONSMENU (siehe nächster Abschnitt) definierten Wahlmöglichkeiten. Für die Auswahl der Signalquelle ist wie folgt vorzugehen:

1. TASTE 2 drücken: Ist das Bedienteil so konfiguriert, dass in der ersten Zeile des Displays der Name des Geräts angezeigt wird, so erscheint hier stattdessen vorübergehend die Bezeichnung der gewählten Signalquelle. Der Pfeil am rechten Rand des Displays, welcher anzeigt, welcher Parameter vom Drehregler gesteuert wird, springt von der zweiten zur ersten Zeile des Displays.

2. Durch Betätigen des Drehreglers können die verschiedenen Auswahlmöglichkeiten zyklisch angezeigt werden.

3. Durch erneutes Drücken der TASTE 2 wird die getroffene Auswahl (im Display) bestätigt. Durch Drücken der TASTE 1 wird der Vorgang abgebrochen. Der Pfeil am rechten Rand springt wieder zur zweiten Zeile des Displays zurück.

4. Ist das Bedienteil so konfiguriert, dass in der ersten Zeile des LCD-Displays der Name des Geräts angezeigt wird, so erscheint hier weiterhin der Name der aktiven Signalquelle, so lange, bis die Displaybeleuchtung erlischt (5 Sekunden nach der letzten Betätigung eines Bedienelements).

Wird die getroffene Auswahl weder bestätigt noch abgebrochen, solange das Display noch beleuchtet ist, so verlässt das Bedienteil nach Abschalten der Beleuchtung (nach 5 Sekunden) automatisch den Auswahlmode für die Signalquelle und es wird die ursprünglich aktivierte Auswahl beibehalten.

Die Auswahl einer Signalquelle am Bedienteil erzeugt an dessen analogem Steuerungseingang eine bestimmte DC-Spannung, die es dem angeschlossenen MIMO54 erlaubt, die getroffene Auswahl durchzuführen.

- Drehregler (JOG WHEEL): Standardeinstellung im Analogmode ist die Lautstärkeregelung. Es wird hierbei eine DC-Steuerspannung erzeugt, die vom MIMO54 und von sonstigen angeschlossenen Geräten, die mit einem Fernsteuereingang für Lautstärkeregelung von 0-10 V DC ausgestattet sind, interpretiert werden kann. Nach Drücken der TASTEN 1 oder 2 stehen noch weitere Funktionen zur Verfügung, wie z.B. die Auswahl der Signalquelle oder die Konfiguration des Geräts in den Betriebsarten EDITION und CONFIGURATION.

Im Digitalmode hängen die Funktionen der Bedienelemente von der Programmierung des MIMO88 ab, welcher Mastergerät (MASTER) eines jeden Bedienteils ist. Ein MIMO88 kann bis zu 16 WPTOUCH-Geräte steuern, wobei jedes dieser Geräte individuell für die Bedienung bestimmter Parameter des Mastergeräts MIMO88 programmiert ist. Die Betätigung der Bedienelemente des Fernbedienteils erzeugt einen Datenaustausch mit dem MIMO88 über den digitalen Anschluss des WPTOUCH, so dass der MIMO88 Befehle erkennt, diese Befehle in Aktionen und/oder Änderungen der Parameter seiner Programmierung umsetzt und den WPTOUCH-Geräten die Informationen zur Verfügung stellt, die diese in ihren LCD-Displays anzeigen sollen (Lautstärkepegel, Signalquelle oder aktiver Speicher usw.). Im Digitalmode ist z.B. eine Programmierung möglich, die die Auswahl der Signalquelle (wie im Analogmode) der TASTE 2 eines WPTOUCH, gefolgt vom Drehen des Drehreglers, zuweist oder aber eine Auswahl aus dem Speicher (PRESET). Ebenso kann die TASTE 1 einer MUTE-Funktion eines Ausgangs oder eines Kreuzungspunkts der Audiomatrix des MIMO88 zugewiesen werden, einer generellen Stummschaltung, der Aktivierung eines GPO Kontrollausgangs, usw. Auch in diesem Mode (digital) erscheint, ebenso wie im Analogmode, ein Sternchen am linken Rand des LCD-Displays wenn die dieser Taste zugewiesene Funktion aktiv ist.

4.2. Editir- und Konfigurationsmode des WPTOUCH

Neben den im vorigen Abschnitt beschriebenen Modi und Zuständen, auf die ein normaler Benutzer des WPTOUCH Zugriff hat, gibt es noch zwei Konfigurationsmodi, mit deren Hilfe eine Reihe von Funktionsparametern eingerichtet werden können. Diese Modi bleiben dem normalen Anwender des Bedienteils „verborgen“: Damit ein fortgeschrittener Anwender, ein Installateur oder ein Programmierer des Systems auf diese Modi zugreifen kann, müssen verschiedene Tasten in einer bestimmten Sequenz gedrückt werden. Auf diese Weise ist es unwahrscheinlich, dass es zu einer versehentlichen Verstellung kommt. Es handelt sich bei den genannten Modi um den EDITIONS- und den KONFIGURATIONSMODE.

4.2.1. EDITIONSMODE

Dieser Mode erlaubt die Änderung des im LCD-Display gezeigten Textes für die Auswahl der aktiven Signalquelle im Analogmode. Aus dem Digitalmode ist ein Zugriff auf den EDITIONSMODE nicht möglich, da die Auswahlbezeichnungen und die Gerätebezeichnungen, die im Display des WPTOUCH erscheinen, im MIMO88 von der Software EclerNet Manager aus zugewiesen werden.

Die Standardbezeichnungen sind „SOURCE n“, wobei n eine ganze Zahl zwischen 1 und 17 darstellt.

Die Tasten sind in folgender Sequenz zu betätigen:

1. Aus dem USER-Mode die TASTE 2 drücken, Taste gedrückt halten und TASTE 1 drücken. Beide Tasten 3 Sekunden lang gedrückt halten.
2. In Zeile 1 des Displays erscheint die Nachricht „EDIT SOURCE NAME“ und in Zeile 2 die Bezeichnung der aktiven Auswahl.
3. Durch Loslassen der TASTE 1 und daran anschliessend sofortiges Loslassen der TASTE 2 gelangt man zur Edition der Bezeichnung der aktiven Auswahl. In Zeile 1 des Displays erscheint die Nachricht „USE <> and ROTOR“. In Zeile 2 erscheint linksbündig und mit blinkendem Cursor unter dem ersten Zeichen die aktuelle Bezeichnung der aktiven Auswahl.
4. In diesem Zustand arbeitet der Rotor auf zwei verschiedene Weisen:

- Als links / rechts Navigationstasten (durch Druck auf die Positionen, die auf dem Zifferblatt einer Uhr der 9 und der 3 entsprächen), wodurch der Cursor zum nächsten Zeichen vorgerückt oder zum vorigen Zeichen zurückgesetzt wird,

- als Drehregler wie gewöhnlich, wodurch das Zeichen auf der vom Cursor angezeigten Position geändert werden kann.

1. Nach Durchführung aller gewünschten Änderungen sind diese durch Drücken der TASTE 2 zu bestätigen oder aber durch Drücken der TASTE 1 abzubrechen, was die automatische Rückkehr in den USER-MODE zur Folge hat.

ANMERKUNG: Ist das Bedienteil nur für die Lautstärkeregelung konfiguriert (ONLY VOLUME), so ist eine Edition der Bezeichnung der aktiven Auswahl nicht möglich.

Jedem WPTOUCH kann ein Gerätename zugewiesen werden, wobei die Möglichkeit besteht, diesen Gerätenamen als Standardeinstellung im Display anstelle der aktiven Auswahl anzuzeigen (siehe KONFIGURATONSMODE).

Um den Gerätenamen eines Bedienteils zu ändern, ist wie folgt vorzugehen:

1. Aus dem USER-Mode die TASTE 2 drücken, Taste gedrückt halten und dann TASTE 1 drücken. Beide Tasten 3 Sekunden lang gedrückt halten.

2. In Zeile 1 des Displays erscheint die Nachricht „EDIT SOURCE NAME“ und in Zeile 2 die Bezeichnung der aktiven Auswahl.

3. TASTE 1 loslassen und TASTE 2 gedrückt halten.

4. TASTE 1 erneut drücken.

5. In Zeile 1 des Displays erscheint die Nachricht „EDIT DEVICE NAME“ und in Zeile 2 der zugewiesene Gerätename.

6. Durch Loslassen der TASTE 1 und daran anschliessend sofortiges Loslassen der TASTE 2 gelangt man zur Edition des dem Gerät zugewiesenen Gerätenamens. In Zeile 1 des Displays erscheint die Nachricht „USE <> and ROTOR“. In Zeile 2 erscheint linksbündig und mit blinkendem Cursor unter dem ersten Zeichen der aktuelle Gerätenamen.

7. In diesem Zustand arbeitet der Rotor auf zwei verschiedene Weisen:

- Als links / rechts Navigationstasten (durch Druck auf die Positionen, die auf dem Zifferblatt einer Uhr der 9 und der 3 entsprächen), wodurch der Cursor zum nächsten Zeichen vorgerückt oder zum vorigen Zeichen zurückgesetzt wird,

- als Drehregler wie gewöhnlich, wodurch das Zeichen auf der vom Cursor angezeigten Position geändert werden kann.

1. Nach Durchführung aller gewünschten Änderungen sind diese durch Drücken der TASTE 2 zu bestätigen oder aber durch Drücken der TASTE 1 abzubrechen, was die automatische Rückkehr in den USER-MODE zur Folge hat.

Während der Edition der Bezeichnung der Auswahl der Signalquelle oder des Gerätenamens werden die durchgeführten Änderungen durch Drücken der TASTE 2 bestätigt und durch Drücken der TASTE 1 abgebrochen. Nach Ablauf von 20 Sekunden nach der letzten Eingabe werden die bis dahin nicht bestätigten Änderungen ebenfalls verworfen.

4.2.2. KONFIGURATIONSMODE

Dieser Mode erlaubt die Änderung der folgenden Funktionsparameter des WPTOUCH:

- Sowohl für Analog- als auch für Digitalmode:

1. "EDIT SOURCE NAME" "EDIT DEVICE NAME" Die Art der Information, die in Zeile 1 des LCD-Displays angezeigt wird: Auswahl der aktiven Signalquelle oder Gerätename

2. "LCD CONTRAST" Kontrast des LCD-Displays, zwischen 0 und 60

- Nur für Analogmode:

1. "DC CONTROL" Art der analogen Steuerung der Lautstärke: linear (LIN) oder antilogarithmisch (ANTILOG); Standardeinstellung LIN. Definiert die Form der Spannungskurve 0-10 V DC der Lautstärkeregelung bezogen auf die Bewegung des Drehreglers des WPTOUCH (Rotor).

2. "REMOTE TYPE" zulässige Funktionen der Fernbedienung: Lautstärke und Auswahl der Signalquelle (VOL + SELECT) oder nur Lautstärke (VOL). Wir möchten daran erinnern, dass das WPTOUCH in der Lage ist, den Anschluss der Lautstärkeregelung per Fernbedienung (0 – 10 V DC) von Prozessoren (AMIC, AMIC24), Verstärkern (AMPACK 25, 80, 2-70 und 4-70, MPA-Reihe, NZA-Reihe usw) zu beeinflussen, wobei es in diesen Fällen idealerweise auf "VOL"-Mode konfiguriert wird.

3. "SOURCES" Anzahl maximal auswählbarer Signalquellen: Zwischen 1 und 17. Standardeinstellung 5. Eine der Quellen entspricht immer „OFF“, d.h., es ist keine Quelle ausgewählt. Folglich muss eine Anzahl von Quellen zwischen 1 und n+1 konfiguriert werden, wobei n die Anzahl der verfügbaren Quellen darstellt. Für ein einwandfreies Funktionieren ist darauf zu achten, dass dieser Parameter niemals auf einen Wert grösser als n+1 eingestellt wird.

4. "VOLUME MIN" Niedrigster Lautstärn zwischen 0 und Maximalpegel. Standardeinstellung 0

5. "VOLUME MAX" Höchster Lautstärkepegel: zwischen Mindestpegel und 100. Standardeinstellung 100.

6. "BACKLIGHT" Hintergrundbeleuchtung des LCD Displays: ON/ OFF. Standardeinstellung ON. Im ON-Mode wird das Display automatisch erleuchtet, sobald eines der berührungsempfindlichen Bedienelemente betätigt wird, und die Beleuchtung schaltet sich einige Sekunden nach der letzten Betätigung wieder ab.

7. "FACTORY DEF" Wiederherstellung aller ab Fabrik eingestellten Parameterwerte des WPTOUCH Um in den KONFIGURATIONSMODE zu gelangen, sind folgende Schritte auszuführen:

8. Aus dem USER-Mode die TASTE 2 drücken, Taste gedrückt halten und dann TASTE 1 drücken. Beide Tasten 3 Sekunden lang gedrückt halten.

9. In Zeile 1 des Displays erscheint die Nachricht „EDIT SOURCE NAME“ und in Zeile 2 die Bezeichnung der aktiven Auswahl.

10. TASTE 1 loslassen und TASTE 2 gedrückt halten.

11. TASTE 1 erneut drücken.

12. In Zeile 1 des Displays erscheint die Nachricht „EDIT DEVICE NAME“ und in Zeile 2 der zugewiesene Gerätename.

13. TASTE 1 wieder loslassen und TASTE 2 gedrückt halten.

14. TASTE 1 erneut drücken. Auf dem Display erscheint der erste der zuvor genannten Parameter aus der Parameterliste.

15. TASTE 1 loslassen, danach TASTE 2 loslassen. In diesem Zustand arbeitet der Rotor auf zwei verschiedene Weisen:

- Als links / rechts Navigationstasten (durch Druck auf die Positionen, die auf dem Zifferblatt einer Uhr der 9 und der 3 entsprächen), wodurch unter den zur Verfügung stehenden Parametern entweder der vorhergehende oder der nächste ausgewählt wird, - als Drehregler wie üblich, um den Wert des ausgewählten Parameters zu verändern.

1. Nach Durchführung aller gewünschten Änderungen sind diese durch Drücken der TASTE 2 zu bestätigen. In Zeile 2 des Displays erscheint einen Moment lang die Nachricht „...“, danach erscheint wieder der vorige Bildschirm, welcher den zuletzt geänderten Parameter und seinen neuen Wert anzeigt. Um die Änderung des Parameters zu verwerfen, ohne dabei den KONFIGURATONSMODE zu verlassen, muss aus der Liste (Punkt 7) ein neuer Parameter ausgewählt werden, denn die Auswahl eines neuen Parameters verwirft alle durchgeführten Änderungen, wenn diese nicht durch Drücken der TASTE 2 bestätigt wurden. Um jedoch den KONFIGURATONSMODE zu verlassen und in den USERMODE zurückzukehren ist die TASTE 1 zu drücken.

Im KONFIGURATIONSMODE werden nach Ablauf von 20 Sekunden nach der letzten Eingabe alle nicht bestätigten Änderungen verworfen und das Bedienteil kehrt automatisch in den USERMODE zurück.

4.3. Steuerung über Infrarotstrahlen

Das WPTOUCH hat einen Infrarotempfänger, der mit der optional erhältlichen Fernsteuerung REVO-IR kompatibel ist. Die Steuerung der Funktionen der Zu- und Abnahme des Lautstärkepegels (VOL UP / VOL DOWN) und der Funktion, die der TASTE 1 zugewiesen ist (MUTE im Analogmode und programmierbar im Digitalmode) ist kompatibel mit den vom REVO-IR gesendeten IR-Codes, so dass es möglich ist, mit Hilfe des REVO-IR diese Funktionen aus einer gewissen Entfernung zum WPTOUCH zu kontrollieren. Während das Gerät die vom REVO-IR

gesendeten IR-Impulse erhält und übernimmt, blinkt die Beleuchtung des LCD-Displays.

4.4. Spezielle Zustände des WPTOUCH

Im Digitalmode ist es möglich, ein WPTOUCH-Gerät beliebig zu sperren (Zustand DISABLED), wobei der entsprechende Befehl vom MIMO88 ausgesendet wird, welcher als Master fungiert. Wird dieser Zustand aktiviert, so sind die Bedienelemente ausser Betrieb, das Anschluss-Icon bleibt erleuchtet und auf dem Display erscheint die Nachricht „DISABLED DEVICE“. Das Bedienteil kann nur vom MIMO88 aus erneut aktiviert werden.

Diese Funktion kann besonders nützlich sein, wenn die Anlage bei bestimmten Verwendungen oder Anwendungen oder zu bestimmten Zeiten usw. gegen unerwünschte Manipulationen geschützt werden soll, während zu anderen Gelegenheiten sehr wohl ein gewisser Grad von Interaktion mit dem/den normalen Benutzer(n) des Systems möglich sein soll.

Ein weiterer spezieller Zustand des WPTOUCH ist der getrennte Zustand „UNLOCKED“. Dieser Zustand wird automatisch erzeugt, wenn das WPTOUCH, nachdem es zuvor über den digitalen Bus mit dem MIMO88 verbunden und synchronisiert war, die Verbindung mit diesem Gerät verliert. Dieser Zustand kann nur verlassen werden wenn:

- die Verbindung zwischen WPTOUCH und MIMO88 wieder hergestellt wird,

- das WPTOUCH neu gestartet wird (RESET) und somit in seinen analogen USER-Zustand zurückkehrt (siehe Abschnitt 4.1.).

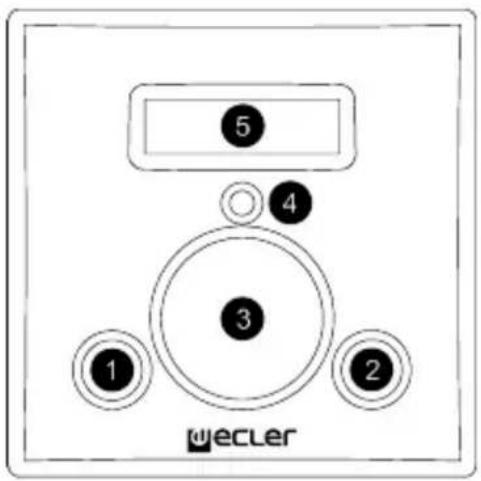

1. FUNCTION LIST

2. Key 1

3. Key 2

4. Rotating wheel "JOG WHEEL"

5. Infrared receiver

6. LCD display

7. LISTA DE FUNCIONES

8. Tecla 1

9. Tecla 2

10. Rueda de control giratorio "JOG WHEEL"

11. Receptor de infrarrojos

12. Pantalla LCD

13. LISTE DE FONCTIONS

14. Touche 1

15. Touche 2

16. Molette rotative de commande "JOG WHEEL"

17. Récepteur d'infrarouges

18. Écran LCD

19. FUNKTIONSLISTE

20. Taste 1

21. Taste 2

22. Drehregler „JOG WHEEL“

23. Infrarot-Empfänger

24. LCD-Display

25. DIAGRAMS

26. DIAGRAMAS

27. SCHÉMAS

28. DIAGRAMME
