BEDIENUNGSANLEITUNG DVX D15 HP DB Technologies

DeutschDeutschDeutsch BedienungsanleitungBedienungsanleitung

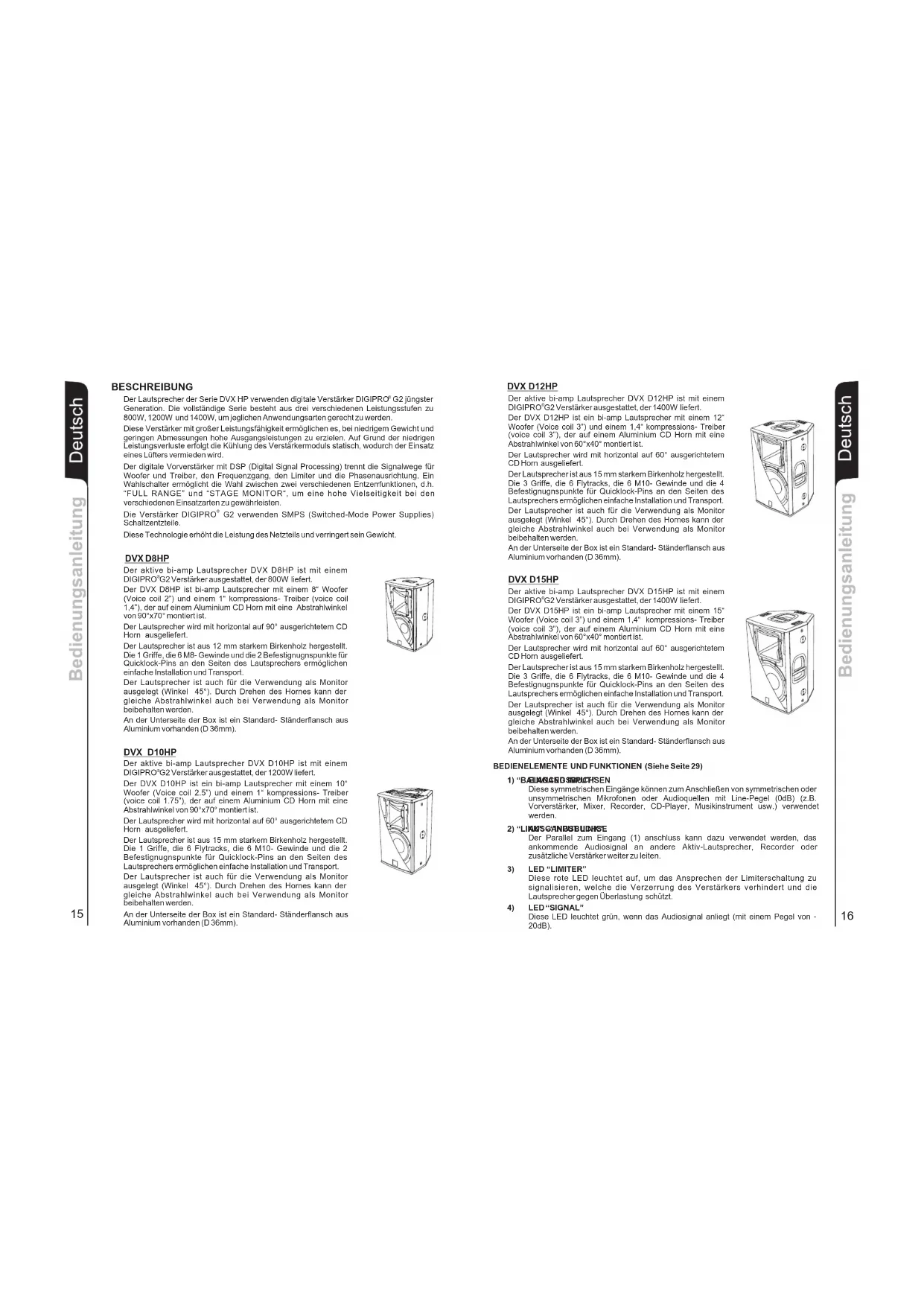

Der Lautsprecher der Serie DVX HP verwenden digitale Verstärker DIGIPRO G2 jüngster Generation. Die vollständige Serie besteht aus drei verschiedenen Leistungsstufen zu 800W, 1200W und 1400W, um jeglichen Anwendungsarten gerecht zu werden.Diese Verstärker mit großer Leistungsfähigkeit ermöglichen es, bei niedrigem Gewicht und geringen Abmessungen hohe Ausgangsleistungen zu erzielen. Auf Grund der niedrigen Leistungsverluste erfolgt die Kühlung des Verstärkermoduls statisch, wodurch der Einsatz eines Lüfters vermieden wird.Der digitale Vorverstärker mit DSP (Digital Signal Processing) trennt die Signalwege für Woofer und Treiber, den Frequenzgang, den Limiter und die Phasenausrichtung. Ein Wahlschalter ermöglicht die Wahl zwischen zwei verschiedenen Entzerrfunktionen, d.h. “FULL RANGE” und “STAGE MONITOR“, um eine hohe Vielseitigkeit bei den verschiedenen Einsatzarten zu gewährleisten. Die Verstärker DIGIPRO G2 verwenden SMPS (Switched-Mode Power Supplies) Schaltzentzteile. Diese Technologie erhöht die Leistung des Netzteils und verringert sein Gewicht. DVX D8HP Der aktive bi-amp Lautsprecher DVX D8HP ist mit einem DIGIPRO G2 Verstärker ausgestattet, der 800W liefert.Der DVX D8HP ist bi-amp Lautsprecher mit einem 8“ Woofer (Voice coil 2”) und einem 1“ kompressions- Treiber (voice coil 1,4”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel von 90°x70° montiert ist.Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem CD Horn ausgeliefert.Der Lautsprecher ist aus 12 mm starkem Birkenholz hergestellt. Die 1 Griffe, die 6 M8- Gewinde und die 2 Befestignugnspunkte für Quicklock-Pins an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.An der Unterseite der Box ist ein Standard- Ständerflansch aus Aluminium vorhanden (D 36mm).

Der aktive bi-amp Lautsprecher DVX D10HP ist mit einem DIGIPRO G2 Verstärker ausgestattet, der 1200W liefert.Der DVX D10HP ist ein bi-amp Lautsprecher mit einem 10“ Woofer (Voice coil 2.5”) und einem 1“ kompressions- Treiber (voice coil 1.75”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel von 90°x70° montiert ist.Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD Horn ausgeliefert.Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt. Die 1 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 2 Befestignugnspunkte für Quicklock-Pins an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.An der Unterseite der Box ist ein Standard- Ständerflansch aus Aluminium vorhanden (D 36mm).

Der aktive bi-amp Lautsprecher DVX D12HP ist mit einem DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.Der DVX D12HP ist ein bi-amp Lautsprecher mit einem 12“ Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber (voice coil 3”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel von 60°x40° montiert ist.Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD Horn ausgeliefert.Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt. Die 3 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 4 Befestignugnspunkte für Quicklock-Pins an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.An der Unterseite der Box ist ein Standard- Ständerflansch aus Aluminium vorhanden (D 36mm).

Der aktive bi-amp Lautsprecher DVX D15HP ist mit einem DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.Der DVX D15HP ist ein bi-amp Lautsprecher mit einem 15“ Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber (voice coil 3”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel von 60°x40° montiert ist.Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD Horn ausgeliefert.Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt. Die 3 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 4 Befestignugnspunkte für Quicklock-Pins an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.An der Unterseite der Box ist ein Standard- Ständerflansch aus Aluminium vorhanden (D 36mm). BEDIENELEMENTE UND FUNKTIONEN (Siehe Seite 29) EINGANGSBUCHSEN Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B. Vorverstärker, Mixer, Recorder, CD-Player, Musikinstrument usw.) verwendet werden. AUSGANGSBUCHSE Der Parallel zum Eingang (1) anschluss kann dazu verwendet werden, das ankommende Audiosignal an andere Aktiv-Lautsprecher, Recorder oder zusätzliche Verstärker weiter zu leiten.LED “LIMITER”Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt.LED “SIGNAL”Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).1) “BALANCED INPUT”

Frontverkleidung Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecherkomponenten durch ein Lochblech mit 1,2mm Stärke (fur DVX D8HP und D10HP), 1,5mm Stärke (fur DVX D12HP und D15HP), mit hinterlegtem Schaumstoff geschützt. Kühlung Die Temperaturkontrolle wird durch den Mikroprozessor im Inneren gesteuert, der mittels zwei Sensoren die Temperatur des Verstärkers und des Netzteils prüft, wodurch die Überhitzung vermi eden und das Volumen im Allgemeinen begrenzt wird. Bei einer Überhitzung (> 80 Grad) verringert sich das Volumen in Abhängigkeit des Temperaturanstiegs, wodurch die Veränderung nicht wahrnehmbar ist. Das richtige Volumen und alle Funktionen werden automatisch nach Erreichen der normalen Betriebstemperaturen wieder hergestellt. Einschalten Die Verstärker sind mit einem Mikroprozessor zur Steuerung des DSP und zur Kontrolle des Verstärkers ausgestattet. Das ordnungsgemäße Einschalten des Verteilers wird durch einen Initialisiervorgang gewährleistet. Während dieser Testphase, die LED (LIMITER, SIGNAL und READY) auf dem Verstärkermodul bleiben für etwa 2 s ausgeschaltet. Am Ende am Verstärkermodul bleibt nur die grüne LED READY dauerhaft erleuchtet. Bei einer schweren Funktionsstörung am Verstärkermodul blinkt die rote LED LIMITER. Der Verteiler wird in den Status “Mute” geschaltet. Störungsanzeigen und Schutzvorrichtungen Der Mikroprozessor ist in der Lage drei verschiedene Arten von Störungen durch das Blinken der roten LED “LIMITER” auf dem Bedienfeld des Verstärkers vor dem Aufleuchten der grünen LED “READY” anzuzeigen. Bei den drei Störungsarten handelt es sich um:

1) ACHTUNG: Es wurde ein leichter Fehler oder eine leichte Funktionsstörung mit

automatischer Rücksetzung festgestellt und die Leistungen des Verteilers werden nicht eingeschränkt.

2) BEGRENZUNG: Es wurde ein Fehler festgestellt und die Leistungen des Verteilers

werden begrenzt (der Schallpegel wird um 3dB gemindert). Dies hat keinen Einfluss auf die Funktionstüchtigkeit des Verteilers, da dieser weiter arbeitet. Jedoch ist es notwendig, den Kundendienst zu verständigen, um den Defekt zu beheben. DeutschDeutschDeutsch BedienungsanleitungBedienungsanleitung

DeutschDeutschDeutsch BedienungsanleitungBedienungsanleitung

Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist. Während des normalen Betriebs leuchtet die LED.

6) EMPFINDLICHKEITSREGLER EINGANG “SENSITIVITY”

Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel “LINK” - “INPUT LINK”.

7) WAHLSCHALTER “MODE”

Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System Presets. Die Stellung “FULL RANGE” ermöglicht eine lineare Abstrahlung des Lautsprechers, wenn dieser in vertikaler Stellung auf Hochständern oder in geneigter Stellung verwendet wird. Die Stellung “STAGE MONITOR” erleichtert den Einsatz in Monitor- Position durch Begrenzung der Bassfrequenzen, die durch den Boden verstärkt werden.

8) EMPFINDLICHKEITSWAHLSCHALTER "INPUT SENS”

Den Wahlschalter für den Gebrauch einer Quelle mit Line-Pegel (0dB) auf LINE und für den Gebrauch eines Mikrofons auf MIC schalten.

9) "FUSE" SICHERUNGSHALTER

Integrierte Netzsicherung. Die Sicherung Spezifikationen sind in dem Typenschild des Gerätes gefunden. Im Falle des Scheiterns, um es mit einem der gleichen Art und Wert angegeben zu ersetzen!

10) EINBAUKUPPLUNG “MAINS INPUT”

Für den Anschluss des beiliegenden Netzkabels. Für den Netzanschluss wird ein POWER CON® (blau) Einbaukupplung verwendet.

11) EINBAUKUPPLUNG FÜR DIE POWER-WEITERLEITUNG “MAINS LINK”

Er dient zum Durchschleifen der Netzspannung. Der Ausgang ist parallel an den Eingang (10) angeschlossen und kann zur Versorgung eines weiteren aktiven Lautsprechers verwendet werden. Der Steckverbinder ist eine POWER CON® (grau) Einbaukupplung . ANSCHLÜSSE Netzanschluss Jeder Aktivlautsprecher hat ein eigenes Netzkabel. Der Anschluss erfolgt mit einem Netzstecker Neutrik POWER CON® (blau), der den einfachen und schnellen Anschluss des Lautsprechers erlaubt und eine sichere Verriegelung garantiert. Der Stecker dient zugleich als Schalter zum Einschalten und Ausschalten der Lautsprecher. Das Gerät muss an ein Netz angeschlossen werden, dass die verlangte maximale Leistung abgeben kann. Power-Weiterführung Auf der Rückseite des Lautsprechers befindet sich eine Einbaukupplung Neutrik POWER CON® (grau) für die Weiterleitung der Netzstromversorgung. Über diese Steckbuchse kann man einen anderen Lautsprecher anschließen, um die Anzahl der direkten Netzanschlüsse zu reduzieren. Die maximale Stromaufnahme der Verstärker ist auf ihrem Typenschild angegeben. Die Anzahl, der maximal aneinander anschließbaren Lautsprecher ist abhängig von ihrer maximalen Stromaufnahme und vom maximalem Bemessungsstrom der ersten Netzsteckdose.

3) DEFEKT: Es wurde eine schwere Funktionsstörung festgestellt. Der Verteiler wird

in den Status “Mute” geschaltet. Blinken Anzeige 1 oder 2 ACHTUNG 3 oder 4 BEGRENZUNG Von 5 bis 8 DEFEKT Im Falle eines DEFEKTES bleibt die grüne LED “READY” ausgeschaltet In diesem Fall ist folgendes zu überprüfen: - Den korrekten Anschluss an das Stromnetz kontrollieren - Sicher stellen, dass die richtige Versorgungsspannung vorliegt - Kontrollieren, dass der Verstärker nicht überhitzt ist. - Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann nochmals anschließen. Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte Kundendienststelle kontaktieren.DeutschDeutschDeutsch BedienungsanleitungBedienungsanleitung

DeutschDeutschDeutsch BedienungsanleitungBedienungsanleitung

VORSICHT Hängen Sie den Lautsprecher nie an den Griffen auf!

Das Horn des Lautsprechers ist drehbar, so dass man bei vertikaler und horizontaler Anwendung, immer das gewünschte Abstrahlverhalten bekommt. Werkseitig ist das Hochtonhorn mit 90°horizontal eingebaut DVX D8HP und DVX D10HP / Werkseitig ist das Hochtonhorn mit 60° horizontal eingebaut DVX D12HP und DVX D15 HP! Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt vor (ABB.A S.33,34): - die Befestigungsschrauben des Gitters entfernen - das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite ausübt und indem man es von ihren Vertiefungen heraushebt - die acht Befestigungsschrauben des Hornes herausdrehen - das Horn in die gewünschte Richtung drehen (den Treiber nicht vom Horn trennen!) - die Befestigungsschrauben des Hornes wieder einschrauben - das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen und die Schrauben des Gitters wieder eindrehen.

INSTALLATION DES LAUTSPRECHERS

ACHTUNG Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede Gefahr für Personen oder Sachschäden zu vermeiden. Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne angemessene Abspannsysteme aneinander anschließen. Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere Installation beeinträchtigen könnten. Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind. Der Lautsprecher ist für folgende Verwendungen geeignet: - auf einer Distanzstange (ABB. 1 S.35) - auf dem Boden (als Monitor) (ABB. 2 S.35) - auf einem Ständer (ABB. 3 S.36) - mit zugelassenen Ringschrauben (ABB. 4 S.36,37) or Flytracks - ausgeschlossen DVX D8HP- (ABB. 5 S.37) - mit dazu bestimmten Bügeln aufgehängt RICHTIG!FALSCH! RICHTIG! ACHTUNG nur DVX D8HP Um den Lautsprecher zu hängen, nur eine Ringschraube für jeden M8 Riggingpunkt verwenden. Niemals beide Schrauben entfernen!

Flypin Flypin M10 Flypin Flypin M10 M10 M10 Griff Griff Griff Griff Griff Flugschienen Flugschienen Flypin M10 M10 M10 M10 Flypin Flugschienen Flugschienen EMV Einstufung Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um in E3 (oder E2, E1) elektromagnetischen Umgebungen zu arbeiten.DeutschDeutschDeutsch BedienungsanleitungBedienungsanleitung

SUPPORTED USE ANWENDUNG
