BEDIENUNGSANLEITUNG U305 IEM LD Systems

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE 13

FEHLERSUCHE

19

TECHNISCHE DATEN 16

HERSTELLERERKLARUNGEN

18

FRANCAIS

MESURES PREVENTIVES 20

INTRODUCTION

2

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET

2

D'AFFICHAGE

27

DIAGNOSTIC DES PANNES 24

CHARACTERISTIQUES TECHNIQUES 25

DECLARATIONS DU FABRICANT 27

ESPNOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerat wurd er unter hohen qualitansforderungen entwickelt und gefertigt, um vielen jereen reibungslzen Betrieb zu gewahrleisten. Dafur steht LD Systems mit demem Namen und der langjhrigen Erfahrung als Hersteller hochwertiger Audioproekte.itte lessen sie diee Bedienungsanleitung sorgfaltig, damit sie Ihr neues Produkt von LD Systems schnll optimal einseten konnen.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite www.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungrette sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und geschichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende kerzen auf dem Gerät.
10. Luftungsschlitze darüber nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie davon, dass kein Tropf- oder Spritzwasser in das Gerä t eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behaltnisse wie Vasen oder Trinkgefäufe auf das Gerät.
14. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern sie es nicht.
17. Überprüfen sie nach dem Anschluss des Gerats alle Kabelwege, um Schaden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachen Sie alle in Ihrm Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Gerats mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispisse weise nach dem Transport). Feuchigkeit und Kondensat konnen das Gerät beschädigten. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schlieben Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passst, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie davon, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.
5. Achten Sie bei der Verkabelung des Geräts immer daraufuf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden können.
6. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Types und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
7. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den das Netzkabel bzw. den Netzadapter aus der Steckdose.
8. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerästecker entsprert werden, bevor er entfernert werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel davon immer sorgfältig.
9. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Gerats befinden sich keine Teile, die vom Bediener repariert oder gewartet werden konnen. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführten.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warning! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warning! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerat ist fur den professionellen Einsatz vorgesehen. Der komerzliche Betrieb these Gerats unterliegt den jeweils gultigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, sie ausdrucklich auf möglichhe Gesundheitsrisiken hinzuweisen. Gehorschaden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung deses Produs konnen hohe Schaldruckpegel (SPL) erzeugt werden, die bei Kunstlern, Mitarbeitern und Zuschauern zu irreparablen Gehorschaden fuhren konnen. Vermeiden sie langer anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFUHRUNG

Unbegrenzte Bewegungsfreieit auf der Buhne und damit immer den perfekten Monitor-Sound direkt im Ohr - davon haben wir die drahtlosen U300 In-Ear Monitoring-Systeme in Deutschland entwickelt. Mit ihrem klaren, modernen Design und der unkomplizierten Bedienung sind sie nicht nur fur Einsteiger eine ideale Wahl. Die zuverlassicige Reichweite bis 100 m und der tiefrechende Frequenzgang von 50 Hz - 16 kHz sorgen für eine professionelle Performance. Dabei konnen jeweils bis zu sechs Systeme gleichzeitig eingesetzt werden. U300 In-Ear-Sets sind zum Betrieb in 5 Frequenzbändern erhältlich:

LDU3047IEM-In-Ear Monitoring-System 470-490 MHz

LDU30511EM-In-Ear Monitoring-System 514-542 MHz

LDU305IEM-In-Ear Monitoring-System 584-608 MHz

LDU306IEM-In-Ear Monitoring-System 655-679 MHz

LDU308IEM-In-Ear Monitoring-System 823-832 MHz +863 - 865MHz

• Zuverlässige Funkübertragung bis 100 m Reichweite
  Tiefreichender Frequenzgang
• 12 wahlbare Kanäle
• Stereo- oder Mono-Modus zur Auswahl
• Bis 6 Systeme simultan einsetzbar
• 10 h Bodypack-Laufzeit mit zwei AA-Batterien
• Unbegrenzte Anzahl von Bodypacks auf die gleiche Sendefrequency einstellbar
• Kanal und RF-Empfangsanzeige am Bodypack
• Sender im stabilen Metallgehäuse mit Stereo-Pegelanzeige
  Abnehmbare Antenna mit BNC-Anschluss
• 19" Rack-Montagekit im Lieferumfang enthalten.

Lieferumfang LDU30xIEM

Sender, Taschenempfänger, BNC-Antenne, Netzteil, 2x AA Batterien, 19" Rackeinbau-Kit, Bedienungsanleitung

Lieferumfang LDU30xIEMHP

Sender, Taschenempfänger, Stereo-Ohrhörer, BNC-Antenne, Netzteil, 2x AA Batterien, 19" Rackeinbau-Kit, Bedienungsanleitung

Hinweis

Der Einsatz des Funkmikrofon-Systems kann je nach Verwendungsfand eine Lizenz erfordern. Für ausfuhrliche Informationen wenden Sie sichitte an die zustandige Behörde ihres Landes.

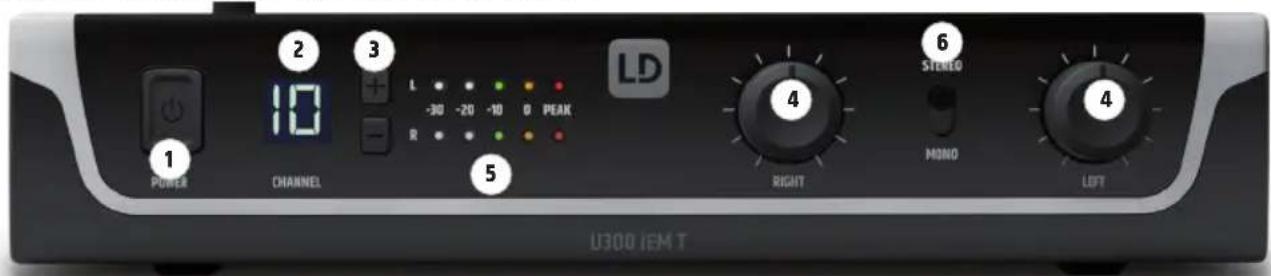

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE

1 POWER

Ein-bzw. Ausschalter. Drucken und halten Sie den Taster für die Dauer von circa 1 Sekunde, um das Gerat ein-bzw. auszuschalten.

CHANNEL DISPLAY

Beleuchtetes LC-Display für die Anzeige des Funkkanals.

CHANNEL+/-

Taster zum Einstellen des Funkkanals 1 bis 12. Um eine Funktionverbindung zwischen Sender und Empfänger herzustellen, muss die Funktion beider Geräte übereinstimmen.

4 LEFT / RIGHT

Drehregler zum Einstellen des Engangssignalpegels der Audio-Kanäle links und rechts. In der Stereo-Betriebsart sollen den die Signale des linken und rechten Kanals den gleichen Pegel haben, um ein homogenes Stereo-Signal im Taschenempfänger zu erhalten. Nutzen Sie die Regler in der Mono-Betriebsart für einen individuellen Mix aus linkem und rechttem Kanal, das heißt, die Lautstärkeeinstellung der beiden Kanäle erfolgt nach Bedarf (Beispiel: linker Kanal = Mischpult Mono-Summe, rechter Kanal = Solo-Gesang).

5 PEGELANZEIGEL/R

5-Segment LED-Kette zur Anzeige des Audio-Eingangssignalpegels. Für einen optimalen Rauschabstand pegeln Sie die Signale links und rechts möglich hoch aus, sorgen aber davon, dass die rote PEAK-LED nicht oder nur kurzzeitig aufleucht, um Signalverzerrungen zu vermeiden.

STEREO/MONO

Schalter zum Einstellen der Betriebssart.

STEREO: Ein anliegenden Stereo-Signal wird in Stereo an den Taschenempfänger übertragen.

MONO: Anliegende Audio-Signale werden intern Mono summiert und Mono an den Taschenempfänger übertragen.

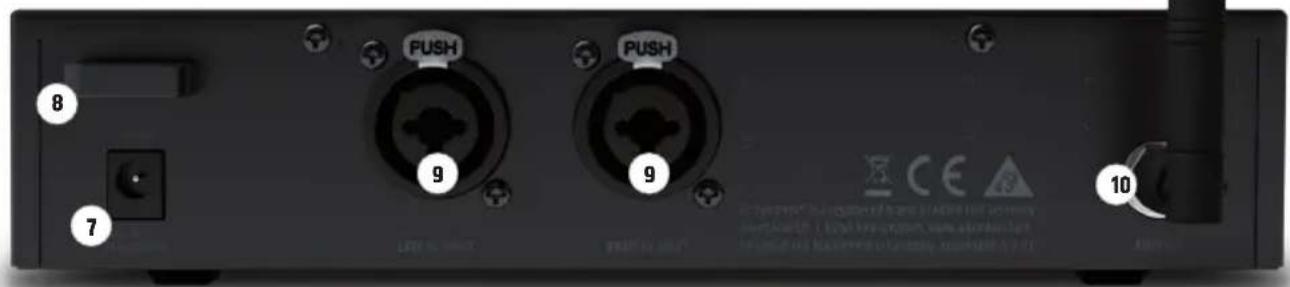

7 DC-BUCHSE

Kleinspannungsbuchse for die Spannungsvorsorgung des Gerats. Verwenden Sieitte ausschlieblich den mitgelieferten Netzadapter.

KABEL-ZUGENTLASTUNG

Nutzen Sie die Zugentlastung für das flexible Kabel des Netzadapters, um die Kleinspannungsbuchse des Senders und den Kleinspannungsstecker des Netzadapters vor unbeabsichtigter Beschädigung zu schätzen und ein ungewoltes Herausziehen des Steckers zu vermeiden.

AF INPUT LEFT / RIGHT

XLR / 6,3mm Klinken Combobuchsen für den linken und rechten Eingangskanal (xLR = symmetrisch, klinke = unsymmetrisch).

10 ANTENNA

BNC-Anschluss fur die mitgelieferte senderantenne.

1 SENDERANTENNE

Senderantenne mit BNC-Anschluss.

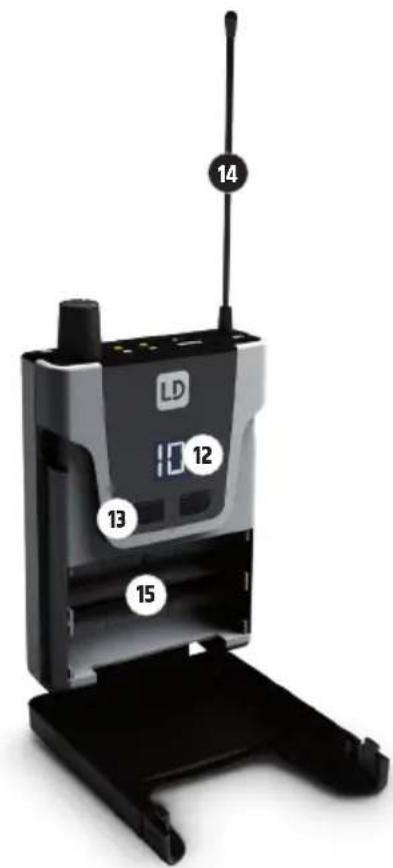

DISPLAY

Beleuchtetes LC-Display mit Doppelfunktion. Beim Einschalten leuchtet das Display für weniger Sekunden und es zeigt die aktuell eingestellte Kanalnummer an. Ist der Ladestatus der Batterien schwach, fängt das Display an rot zu blinken.

CHANNEL+/-

Taster zum Auswahlen der Funkkanäle 1 bis 12. Drücken und halten Sie einen der beiden Taster für circa 2 Sekunden, um die Einstellung zu verändern, die aktuell eingestellte Kanalnummer beginnnt nun zu blinken und Sie konnen den gewünschten Funkkanal mit Hilfe der Taster + und - auswahlen. Nach circa 5 Sekunden stoppt das Blinken, die Beleuchtung des Displays erlischt und der ausgewählte Funkkanal wird aktiviert. Um eine Funkverbindung zwischen Sender und Empfänger Herzluststellen, muss die Kanalnummer respektive die Funkfrequenz beider Geräte übereinstimmen.

14 ANTENNE

Antenne des Taschenempfängers. Für einen optimalen Empfang nicht verdecken oder knicken.

15 BATTERIEFACH

Zum Austauschen der Batterien offen Sie das Batteriefach des

Taschenempfängers, indem Sie gleichzeitig auf beiden Markierungen an den Seiten des Batteriefachdeckels drucken und den Deckel nach vorn aufklappen. Entnehmer Sie die verbrauchten Batterien und setzen frische Batterien (2x Typ AA / LR6, Alkaline) gemäß der Abbildungen im Batteriefach ein. Klappen Sie den Batteriefachdeckel nun wieder auf das Gehäuse, bis der Deckel einrastet. Nutzen Sie den Empfänger für länger Zeit nicht, entnehmer Sieitte die Batterien, um Beschädigungen am Empfänger durch auslaufende Batterien zu vermeiden.

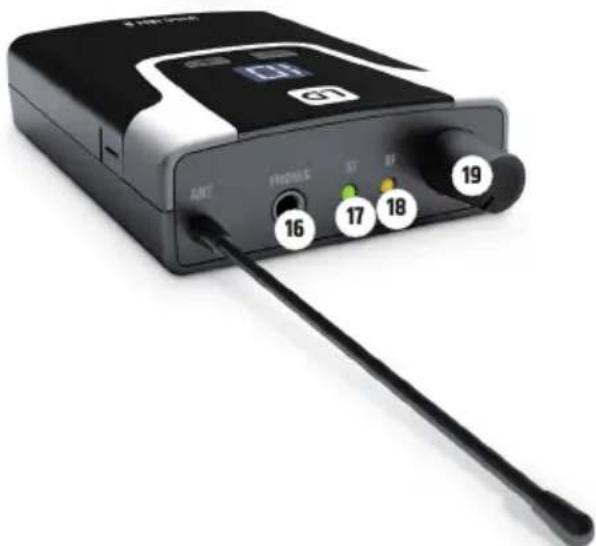

PHONES

3,5mm Stereo-Klinkenbuchse zum Anschlieben eines Ohr-bzw. Kopfhörers.

ST

Die grüne Status-LED ST leuchtet, wenn die Stereo-Betriebsart im Sender aktiviert ist, die LED erlischt, sobald die Mono-Betriebsart aktiviert wird.

RF

Die gelbe Anzeige-LED RF leuchtet bei anliegendem Funksignal. Leuchtet die LED im Betrieb nicht, überprüfen Sie, ob der Funkkanal des Empfängers mit dem Funkkanal des Senders übereinstimmt bzw. reduzieren Sie die Distan zwischen Empfänger und Sender.

ON/OFF-VOL

Drehen Sie den Lautstärkeregler im Uhrzeigersinn über den Rastpunkt, um den Empfänger einszuschalten und weiter nach rechts, um die Lautstärke zu erhöhen. Drehen Sie den Regler gegen den Uhrzeigersinn, um die Lautstärke zu verringn und über den Rastpunkt, um den Empfänger auszuschalten. Halten Sie die Lautstärke stets auf einem angenehmen Level, um Gehörschäden zu vermeiden.

GURTELCLIP

Auf der Rückseite des Taschenempfängers befindet sich ein Gurtelclip, mit denen Hilfe der Empfänger an einem Hosenbund, Gurtel oder Ahnlichem befestigt werden kann.

FEHLERSUCHE

PROBLEM ANZEIGE LösUNG
Kein Audiosignal oder zu niedriger Pegel	Empfänger: RF-LED leuchtet nicht. Überprüfen Sie, ob der Sender: Gerät ist eingeschaltet.	Sender eingeschaltet und angeschlossen ist.
	Empfänger: RF-LED leuchtet nicht. Ladestatus der Batterien ist ok.	Überprüfen, ob Funkfrequenz von Sender und Empfänger übereinstimmt.
	Sender: Gerät ist eingeschaltet.	Verringern Sie den Abstand zwischen Sender und Empfänger.
		Stellen Sie safer, dass zwischen Sonder und Empfänger eine direkte Sichtverbindung besteht.
		Stellen Sie safer, dass die Antenne des Empfängers intakt ist und nicht abgedeckt wird.
	Empfänger: RF-LED leuchtet. Erhöhen Sie den Signal-Pegel	am Sonder bzw. erhöhen Sie die Lautstärke im Taschenempfänger.
		Überprüfen Sie, ob der Kopfhörer richtig angeschlossen ist.
Verzerrungen und Störgeräische	Empfänger: RF-LED leuchtet. Entfernen Sie mögliche Queilen	len für Interferenzen (Digitalgeräte, andere Funksysteme).
Verzerrter Klang Sender: PEAK-LED leuchtet.	Empfänger: LC-Display blinkt rot.	Verringern Sie den Signal-Pegel im Sender

TECHNISCHE DATEN

Modellbezeichnung: LDU3047IEMT LDU3051IEMT LDU305IEMT LDU306IEMT LDU308IEMT

Typ: Sender Sender Sender Sender Sender

Funkfrequenzbereich: 470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 8

863-865MHZ

HF-Kanale: 12 12 12 12 12

Übertragungsverfahren: FM, Mono/Stereo FM, Mono/Stereo FM, Mono/Stereo FM, Mono/Stereo FM, Mono/Stereo

Sendeleistung, nominal: 10 mW 10 mW 10 mW 10 mW

Antennengewinn: 2,15 dBi 2,15 dBi 2,15 dBi 2,15 dBi

Antennenanschluss: BNC BNC BNC BNC BNC

Audio-Frequencygang 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz +/1,5 dB:

Klirrfactor (THD+N) @ <0,5% <0,5% <0,5% <0,5% 1 kHz:

Gerauschspannungsabstand @ 1 kHz, A-bewertet:

Dynamikumfang @ 1 kHz, 88 dB 88 dB 88 dB 88 dB

unbewertet:
Eingangsempfindlichkeit: -4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb) -4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb) -4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb) -4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb)

Max. Eingangspegel: +15 dBu (alle +15 dBu (alle +15 dBu (alle +15 dBu (alle

Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in Gain-Regler in

Gleichaktunterrückung, 45 dB 45 dB 45 dB 45 dB

Line-Eingänge: 2 2 2 2 2

Anschlus XLR (symmetrisch) XLR (symmetrisch) XLR (symmetrisch) XLR (symmetrisch) XLR (symmetrisch) Line-Eingange: /6,3-mm-Stereo/ 6,3-mm-Stereo/6,3-mm-Stereo klinke (TRS), Combo klinke (TRS), Combo klinke (TRS), Combo klinke (TRS), Combo klinke (TRS), Combo

Eingangsimpedanz: 8,5 kohm 8,5 kohm 8,5 kohm 8,5 kohm

Bedienelemente: Eingangspiegelreg- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Ste- Ier L + R, Mono/Stre- Umschaltung, An-/Aus-Schalter (Power On/off) An-/Aus-Schalter (Power On/off) An-/Aus-Schalter (Power On/off) An-/Aus-Schalter (Power On/off)

Anzeigeelemente: 2-stelliges, hin- tergrundbeleuch- tetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente) 2-stelliges, hin- tergrundbeleuch- tetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente) 2-stelliges, hin- tergrundbeleuch- tetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente) 2-stelliges, hin- tergrundbeleuch- tetes LC-Display (Kanalnumner), LED-VU-Meter (2 x 5 Segmente)

Leistungsaufnahme, nominal:

1,7W1,7W1,7W1,7W

Betriebsspannung: 12 - 18 V DC 12 - 18 V DC 12 - 18 V DC 12 - 18 V DC

DC-Buchse: 5,3-mm-Hohlste

ckerbuchse, positiver Innenkontakt

5,3-mm-Hohlsteckerbuchse, positiver Innkontakt

5,3-mm-Hohlsteckerbuchse, positiver Innkontakt

5,3-mm-Hohlsteckerbuchse, positiver Innkontakt

5,3-mm-Hohlsteckerbuchse, positiver Innkontakt

Umgebungstemperatur 0^ 35^0^ 35^0^ 35^0^ 35^ (Betrieb):

Relative Luftfeuchtigkeit:

<80% (nicht kondensierend)

<80% (nicht kondensierend)

<80% (nicht kondensierend)

<80% (nicht kondensierend)

<80% (nicht kondensierend)

Abmessungen 212 x 43 x 123 mm 212 x 43 x 123 mm 212 x 43 x 123 mm 212 x 43 x 123 mm (B X H X T):

Gewicht: 0.66kg

(mit Antenne)

0,66 kg (mit Antenna)

0,66 kg (mit Antenne)

0,66 kg (mit Antenne)

0,66 kg (mit Antenne)

Zubehor (im Lieferumfang):

Netzadapter, BNC-Antenne, 19-Rack-Montagekit

Netzadapter, BNC-Antenne, 19"-Rack-Montagekit

Netzadapter, BNC-Antenne, 19-Rack-Montagekit

Netzadapter, BNC-Antenne, 19-Rack-Montagekit

Netzadapter, BNC-Antenne, 19-Rack-Montagakit

Modellbezeichnung: LDU3047IEMR LDU3051IEMR LDU305IEMR LDU306IEMR LDU308IEMR

Typ: Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity
Funkfrequenzbereich:	470 - 490 MHz	514 - 542 MHz	584 - 608 MHz	655 - 679 MHz	823 - 832 MHz & 863 - 865 MHz
HF-Kanäle:	12	12	12	12	12
Kopfhörerausgang:	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse
Min. Impedanz, Kopfhörer:	16 ohm	16 ohm	16 ohm	16 ohm	16 ohm
Max. Ausgangspiegel, Kopfhörer:	73 mw @ 33 ohm / 100 mw @ 16 ohm	73 mw @ 33 ohm / 100 mw @ 16 ohm	73 mw @ 33 ohm / 100 mw @ 16 ohm	73 mw @ 33 ohm / 100 mw @ 16 ohm	73 mw @ 33 ohm / 100 mw @ 16 ohm
Audio-Frequenzgang: 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz
Übersprechen L/R, 100 Hz / 1 kHz / 10 kHz:	45 / 60 / 45 dB	45 / 60 / 45 dB	45 / 60 / 45 dB	45 / 60 / 45 dB	45 / 60 / 45 dB
Eigenrauschen:	42 uVrms	42 uVrms	42 uVrms	42 uVrms	42 uVrms
Antennengewinn:	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi
Antennenanschluss:	Feste Antenne	Feste Antenne	Feste Antenne	Feste Antenne	Feste Antenne
Bedienelemente:	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -
Anzeigeelemente: 2-stelliges, hinter-grundbeleuchtes LC-Display (Kanal-number), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtes LC-Display (Kanal-number), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtes LC-Display (Kanal-number), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtes LC-Display (Kanal-number) , ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtes LC-Display (Kanal-number), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtes LC-Display (Kanal-number), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)
Leistungsaufnahme, nominal:	0,5 W 0,5 W 0,5 W 0,5 W 0,5 W
Betriebsspannung: 2 x 1,5 V DC, AA-Bat-terien	2 x 1,5 V DC, AA-Bat-terien	2 x 1,5 V DC, AA-Bat-terien	2 x 1,5 V DC, AA-Bat-terien	2 x 1,5 V DC, AA-Bat-terien	2 x 1,5 V DC, AA-Bat-terien
Umgebungstemperatur (Betrieb):	0°C ... 35°C 0°C ... 35°C 0°C ... 35°C 0°C ... 35°C 0°C ... 35°C
Relative Luftfeuchtigkeit: <80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)
Abmessungen (B x H x T, ohne Antenne):	64 x 103 x 24 mm 64 x 103 x 24 mm 64 x 103 x 24 mm 64 x 103 x 24 mm
Gewicht:	0,085 kg	0,085 kg	0,085 kg	0,085 kg	0,085 kg
Weitere Features:	Batterie-Statusan-zeige: LCD-Hinter-grundbeleuchting blinkt rot, wenn Batteriespannung unter 0,96 V DC	Batterie-Statusan-zeige: LCD-Hinter-grundbeleuchting blinkt rot, wenn Batteriespannung unter 0,96 V DC	Batterie-Statusan-zeige: LCD-Hinter-grundbeleuchting blinkt rot, wenn Batteriespannung unter 0,96 V DC	Batterie-Statusan-zeige: LCD-Hinter-grundbeleuchting blinkt rot, wenn Bateriespannung unter 0,96 V DC	Batterie-Statusan-zeige: LCD-Hinter-grundbeleuchting blinkt rot, wenn Batteriespannung unter 0,96 V DC

LDU30xIEMHPInklusive Stereo-Ohrhorer LDIEHP1

Modellbezeichnung: LDIHP1

Produkttyp: Stereo-In-Ear-Kopfhörer

Frequenzgang: 30 Hz - 20.000 Hz

Impedanz: 16 Ohm

Audio-Anschluss: 3,5-mm-Stereoklinke

Kabel: 1,5 m

Gewicht: 0,12 kg

Zubehor (im Lieferumfang): 3 Paar Ohrpassstücke

(S,M,L)

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE 8 HAFTUNGSBESCHRANKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf auf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen sie these Product getrennt von anderen Abfallen und führen es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer contactieren Sieitte ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

CE-Konformitat

Hiermit erklart die Adam Hall GmbH, dass diese Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

ROHS (2011/65/EU)

Die vollständige Konformitätserklarung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Adam Hall GmbH, dass dieser Funkanlageotyp der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklarung ist unter der folgenden

Internetadresse verfugbar: www.adamhall.com/compliance/

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
