U305 IEM - Sistema audio wireless LD Systems - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di monitoraggio in-ear (In-Ear Monitoring)
Marca	LD Systems
Modello	U305 IEM
Bande di frequenza disponibili	470-490 MHz / 514-542 MHz / 584-608 MHz / 655-679 MHz / 823-832 MHz + 863-865 MHz
Numero di canali RF	12
Portata massima	100 m (in visibilità diretta)
Risposta in frequenza	50 Hz - 16 kHz (±1,5 dB)
Tipo di trasmissione	FM, mono/stereo
Numero di sistemi utilizzabili simultaneamente	Fino a 6
Alimentazione del trasmettitore	12-18 V CC (alimentatore incluso)
Alimentazione del ricevitore tascabile	2 batterie AA (LR6) 1,5 V
Autonomia del ricevitore	Circa 10 ore
Dimensioni del trasmettitore (L x A x P)	212 x 43 x 123 mm
Peso del trasmettitore	0,66 kg (con antenna)
Dimensioni del ricevitore (L x A x P)	64 x 103 x 24 mm
Peso del ricevitore	0,085 kg
Connettori di ingresso (trasmettitore)	Combo XLR (bilanciato) / TRS 6,3 mm (2 ingressi)
Uscita cuffia (ricevitore)	Jack stereo 3,5 mm
Temperatura di funzionamento	0 °C a 35 °C
Umidità relativa	< 80 % (senza condensa)
Accessori inclusi	Alimentatore, antenna BNC, kit di montaggio rack 19", 2 batterie AA, manuale d'uso
Pulizia	Utilizzare un panno asciutto
Garanzia	Vedi condizioni sul sito del produttore

Domande frequenti - U305 IEM LD Systems

Come associare trasmettitore e ricevitore?

Per stabilire un collegamento radio, impostare lo stesso numero di canale (1-12) sul trasmettitore e sul ricevitore. Sul ricevitore tascabile, premere il tasto Canale +/- per circa 2 secondi per far lampeggiare il numero, quindi selezionare il canale desiderato. La frequenza radio dei due dispositivi deve essere identica.

Qual è la portata massima del sistema U305 IEM?

La portata affidabile può raggiungere fino a 100 metri in visibilità diretta, senza ostacoli maggiori. Per una ricezione ottimale, assicurarsi che l'antenna del trasmettitore e quella del ricevitore siano libere.

Quanto dura l'autonomia del ricevitore tascabile?

Con due batterie AA alcaline nuove, l'autonomia è di circa 10 ore. Quando la retroilluminazione dello schermo lampeggia in rosso, è ora di sostituire le batterie.

Come passare dalla modalità stereo alla modalità mono?

Sul trasmettitore, utilizzare l'interruttore STEREO/MONO. In modalità stereo, il segnale stereo viene trasmesso così com'è. In modalità mono, i canali sinistro e destro vengono sommati internamente e trasmessi in mono. Il ricevitore si adatta automaticamente.

Cosa fare in caso di rumori o interferenze?

Allontanare le fonti di interferenza potenziali (dispositivi digitali, altri sistemi wireless). Verificare che trasmettitore e ricevitore siano sullo stesso canale. Ridurre la distanza tra i due dispositivi e assicurarsi che non vi siano ostacoli metallici.

Posso utilizzare più sistemi U305 IEM contemporaneamente?

Sì, fino a 6 sistemi possono essere utilizzati contemporaneamente, a condizione di scegliere canali diversi per evitare interferenze. I canali sono selezionabili da 1 a 12.

Come regolare il volume sul ricevitore tascabile?

Ruotare la manopola ON/OFF-VOL in senso orario per accendere il ricevitore e aumentare il volume. Ruotare in senso antiorario per abbassare il volume e spegnere. Mantenere un volume confortevole per preservare l'udito.

Posso utilizzare una cuffia diversa da quella fornita?

Sì, il ricevitore è dotato di un'uscita jack stereo 3,5 mm compatibile con la maggior parte degli auricolari e delle cuffie. L'impedenza minima della cuffia deve essere di 16 ohm.

Come pulire l'apparecchio?

Utilizzare un panno asciutto per pulire l'esterno. Non utilizzare prodotti liquidi o abrasivi. Assicurarsi che l'apparecchio sia spento e scollegato prima della pulizia.

Cosa fare in caso di distorsione del suono?

Verificare che il LED PEAK sul trasmettitore non si accenda in modo continuo. In tal caso, ridurre il livello di ingresso audio (pulsanti LEFT/RIGHT). Assicurarsi che le batterie del ricevitore siano sufficientemente cariche (lo schermo lampeggia in rosso se sono deboli).

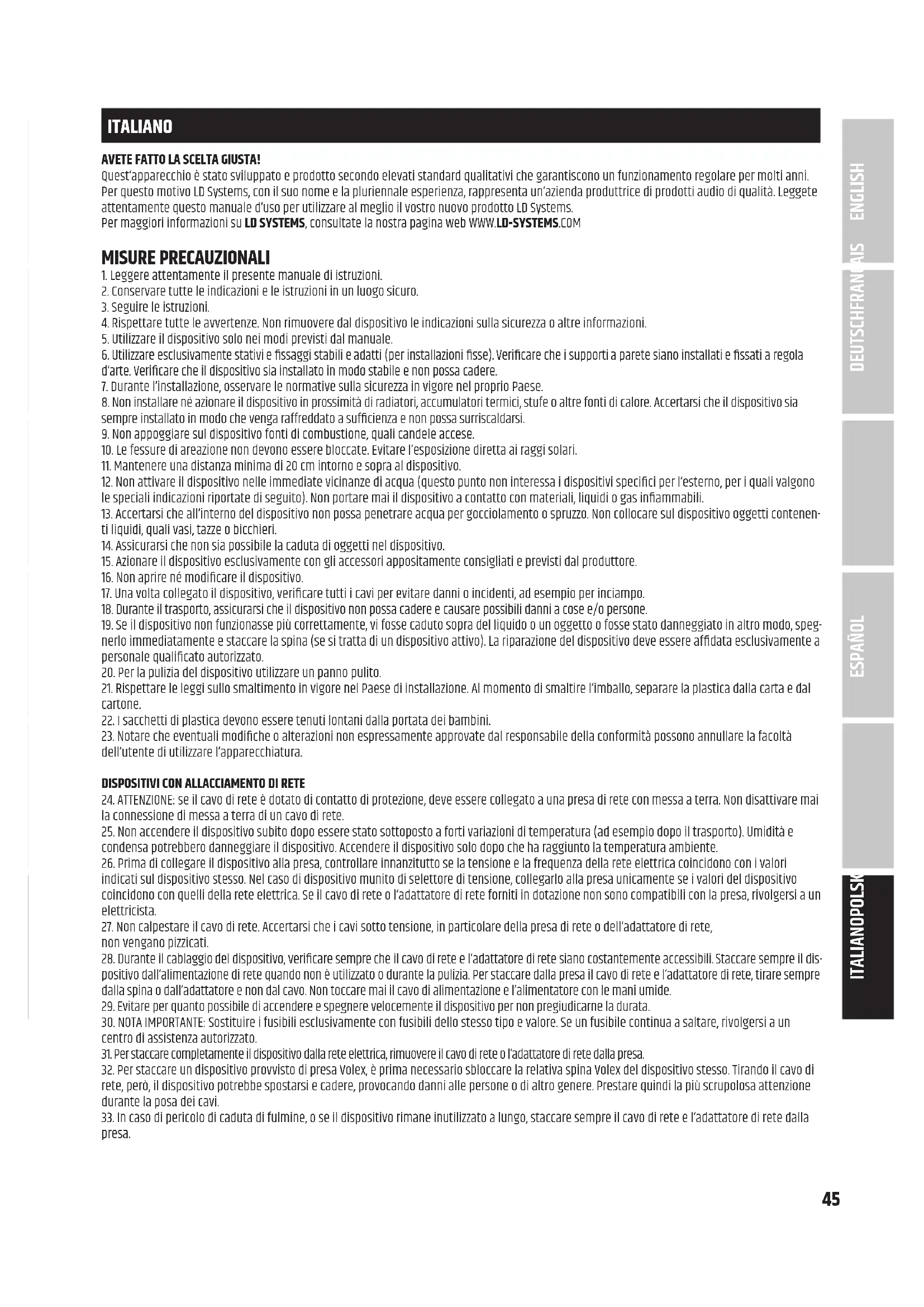

MANUALE UTENTE U305 IEM LD Systems

COMPARTIMENTO DE PILAS

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per quello motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attendentamente quello manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e lestruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avventenze. Non rimuovere dal dispositiivo leindicazioni sulla sicurezza o autre informazioni.
5. Utilizzato il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo si sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.
12. Non attivare il dispositivo nelle immedite vicinane di acqua (questo punto non interessi i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inflammabili.
13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
14. Assicurarsi che non sia possibile la caduta di oggetti nel disposizione.
15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
16. Non aprire né modificare il dispositivo.
17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
19. Se il dispositorio non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositorio attivo). La riparazione del dispositorio deve essere affidata esclusivamente a personale qualificato autorizzato.
20. Per la pulizia del disposativo utilizzato un panno pulito.
21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installmente. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
22. I sacchetti di plastica devono essere tenuti lontani nella portata dei bambini.
23. Notare che eventuali modifiche o alterazioni non espressamente approvide dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzato l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottomposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettristica.
4. Non calpestre il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre alla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili escludamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completeness il dispositivo alla rete elettrica, rimuovere il cav di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provwisto presa volex, e prima necessario sbloccare la relativa spina volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'innero del dispositivo non contiene parti che possono essere riparate o sottomposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi escludvamente a personale qualificato.

Il triangolo equilatero con il significato del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo dispositorio è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avertimento! Questo dispositorio non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può essere elevata livelli di pressione sonora (SPL) che sono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superfiori a 90 dB.

INTRODUZIONE

Liberta di movimento illimitata sul palco con suono di monitoraggio perfetto sempre nell'orecchio: è per rispondere a但这a esigenza che abbiamo sviluppato in Germania i sistemi di monitoraggio in ear U300 sulla noni. Caratterizzati da un design moderno e definito e simplici da utilizzato, sono la scelta ideale per principiani e non. L'affidabile portata fino a 100 m e la profonda risposta in frequenza da 50 Hz a 16 kHz garantisce performance di livello professionale. è inoltre possibile utilizzato fino a sei sistemi contemporaneamente. I set in ear U300 sono disponibili per l'uso su 5 diverse bande di frequenze:

LDU3047IEM - Sistema di monitoraggio in ear da 470 - 490 MHz

LDU3051EM - Sistema di monitoraggio in ear da 514 - 542 MHz

LDU305IEM - Sistema di monitoraggio in ear da 584 - 608 MHz

LDU306IEM - Sistema di monitoraggio in ear da 655 - 679 MHz

LDU308IEM - Sistema di monitoraggio in ear da 823 - 832 MHz + 863 - 865 MHz

• Trasmissione radio fidabilale fino a 100 m di portata
  Risposta in bassa frequenza
• 12 canali selezionabili
• Modalità Stereo o mono tra cui scegliere
• Fino a 6 sistemi possono essere utilizzati contemporaneamente
• 10 h di autonomia del bodypack con due batterie AA
  -Numero illimitato di bodypack regolabili alla stessa frequenza di trasmissione
• Indicatore di ricezione canali e RF sul bodypack
• Trasmettitore in robusta custodia metallica conindicatore di livello stereo
• Antenna rimovabile con connettore BNC
  Kit di montaggio su rack 19^ incluso nella fornitura.

Dotazione del modello LDU30XlEM

Trasmettitore, ricevitore portatile, antenna BNC, alimentatore, 2 batterie AA, kit per montaggio su rack da 19", manuale d'uso

Dotazione del modello LDU30xIEMHP

Trasmettitore, ricevitore portatile, auricolari stereo, antenna BNC, alimentatore, 2 batterie AA, kit per montaggio su rack da 19" , manuale d'uso

Nota

L'impiego delsystema radiomicrofonopuoessere soggetto a licenza a seconda del Paese d'uso.Per informazioni dettagliate,rivolgersi alle autorita competenti del proprio Paese.

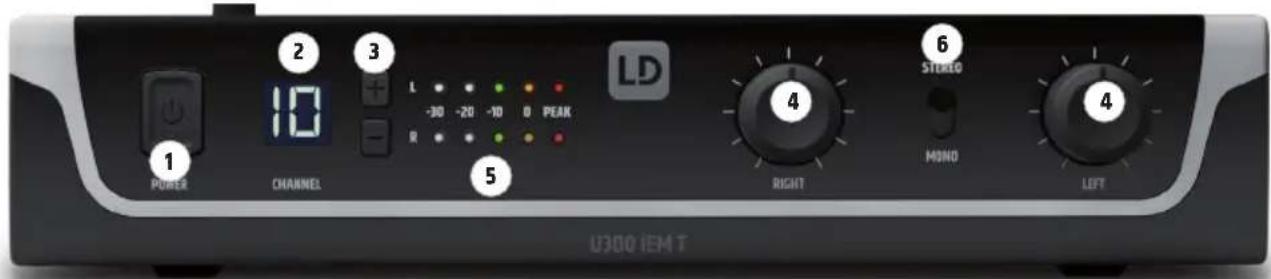

CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE

POWER

Interruttore di accensione/spegnimento. Per accendere o spegnere il disposito, tenere premuto il tasto per circa 1 Secondo.

CHANNEL DISPLAY

Display LC illuminato per la visualizzazione del canale radio.

CHANNEL+/-

Tasto per l'impostazione del canale radio da 1 a 12. Per stabilire un collegamento radio fra trasmettitore e ricevitore, i due dispositivi devono avera la stessa radiofrequenza.

LEFT / RIGHT

Manopola per l'impostazione del livello del segnale di ingresso dei canali audio a sinistra e a destra. Nella modalità di funzionamento stereo i segnali del canale destro e sinistro devono averlo stesso livello per ottener un segnale stereo omogeneo nel ricevitore portatile. Utilizzare il regolatore della modalità di funzionamento mono per ottener un mix personalizzato dal canale destro e sinistro,cioe per impostare il volume dei canali secondo necessità (esempio: canale sinistro = mixer somma mono, canale destro = canto solista).

INDICAZIONE DEL LIVELLO L/R

Catena LED a 5 segmenti per l'indicazione del livello del segnale audio di ingresso. Per un rapporto segnale/rumore ottimale, impostare i segnali sinistro e destro al livello più alto possibile verificando perché che il LED PEAK rosso non si accenda o lo faccia solo brevamente, per evitare distorsioni del segnale.

STEREO/MONO

Interruttore per l'impostazione della modalità di funzionamento.

STEREO: Il segnale stereo presente viene trasmesso in stereo al ricevitore tascabile.

MONO: I segnali audio presenti vengono sommati in mono internamente e trasmessi in mono al ricevitore tascabile.

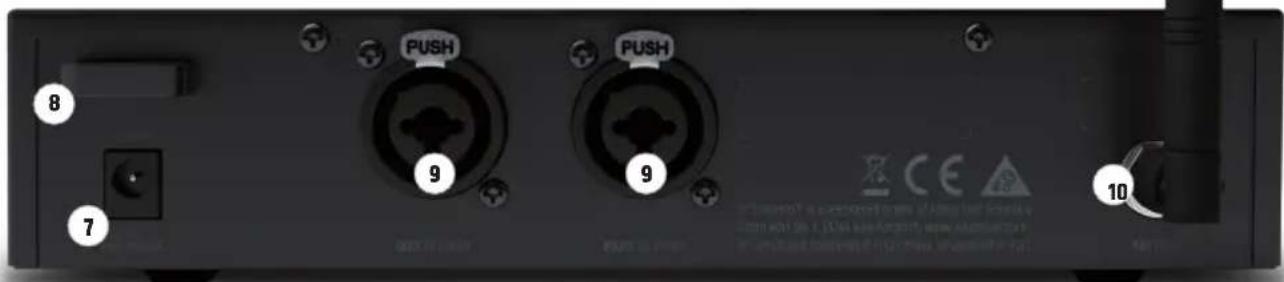

7 PRESA DC

Presa di bassa tensione per l'alimentazione elettrica del dispositivo. Utilizzare escludamente l'adattatore di rete in dotazione.

SCARICO DELLA TRAZIONE DEI CAVI

Sfruttare lo scarico della trazione del cavo flessibile dell'adattatore di rete per proteggere la presa di bassa tensione del trasmettitore e il connettore a bassa tensione dell'adattatore di rete da danni involontari e prevenire l'estrazione occidentale della spina.

9 AF INPUT LEFT / RIGHT

Prese jack combo XLR / 6,3 mm per il canale di ingresso sinistro e destro (XLR = simmetrico, jack = asimmetrico).

10 ANTENNA

Collegamento BNC per l'antenna del trasmettitore in dotazione.

ANTENNA DEL TRASMETTITORE

Antenna del trasmettitore con collegamento BNC

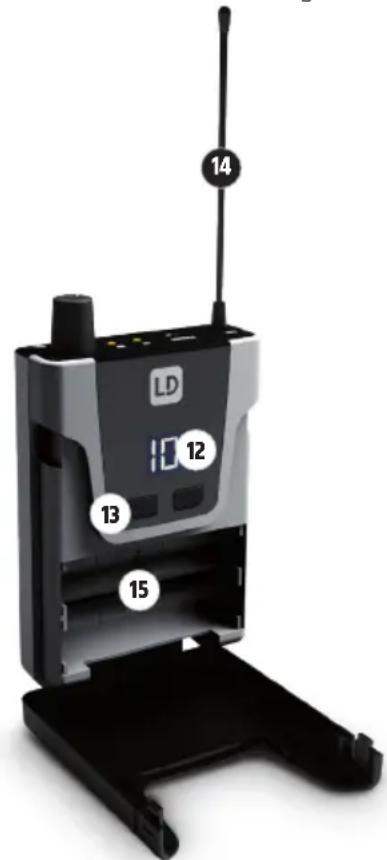

DISPLAY

Display LCD illuminato con dopbia funzione. All'accensione il display si illumina per pochi secondi e indica il numero del canale attualmente impostato. Se il livello di carica delle batterie è basso, il display inizia a lampeggiare in rosso.

CHANNEL+/-

Tasto per la selezione dei canali radio da 1 a 12. Per modificare l'impostazione, tenere premuto uno dei due tasti per circa 2 secondi, il numero del canale attualmente impostato inizia a lampegliare ed è possible selezionare il canale radio desiderato con i tasti + e - . Dopo circa 5 secondi il lampeglio si interrompe, il display si spelgne e il canale radio selezionato viene attivato. Per stabilire un collegamento radio fra trasmettitore e ricevitore, i due dispositivi devono averà la stessa radiofrequency e lo stesso numero di canale.

14 ANTENNA

Antenna del ricevitore tascabile. Per una ricezione ottimale, non coprige o piegare.

SCOMPARTOBATTERIE

Per la sostituzione delle batterie aprire il relativo scomparto del ricevitore tascabile premendo contemporaneamente sulle due marcature laterali del coperchio e sollevare quest'ultimo in avanti. Togliere le batterie scariche e sostiturle con batterie nuove (2 del tipo AA, LR6, alcaline) osservando le immagini nella scomparto batterie. Ora richiudere il coperchio dello scomparto batterie sono a percepire lo scatto d'innesto sull'alloggiamento. Se il ricevitore noniene utilizzato per un periodo prolongato, togliere le batterie per evitare che, perdendo liquido, danneggino il disposativo.

PHONES

Presa jack stereo da 3,5 mm per il collegamento di cuffie o auricolari.

ST

Il LED di stato ST verde si accende quando la modalità di funzionamento stereo viene attenuata sul trasmettitore. Il LED si spegne non appena viene attenuata la modalità di funzionamento mono.

RF

L'indicatore LED RF giallo si accende in presenza di un segnale radio. Se durante il funzionamento la spia LED non si accende, verificare che il canale radio del ricevitatore corrisponda al canale radio del trasmettitore, oppure ridurre la distanza tra ricevitatore e trasmettitore.

ON/OFF-VOL

Ruotare il regolatore del volume in senso orario sono a sentire un clic per accendere il ricevitatore e ruotarlo verso destra per alzare il volume. Ruotare il regolatore in senso antiorario per ridurre il volume e sono a sentire un clic per spegnere il ricevitatore. Mantenere sempre il volume a un livello gradevole per non danneggiare l'udito.

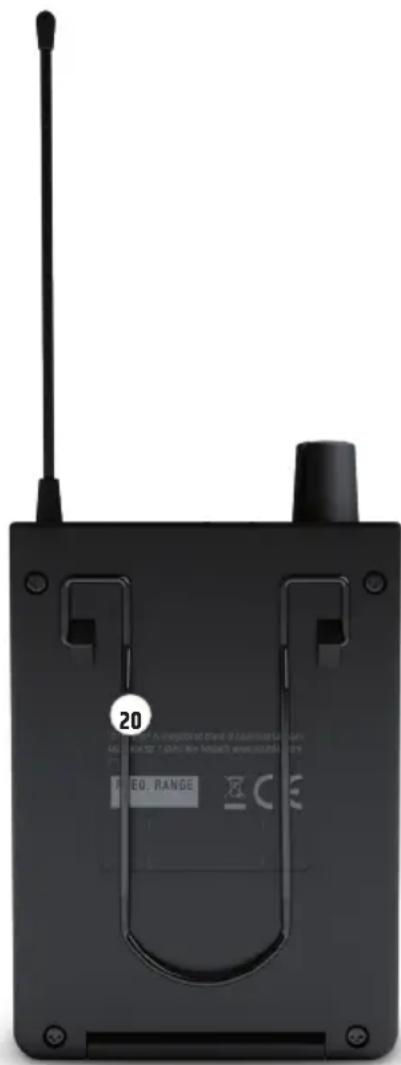

CLIP DA CINTURA

Sul retro del ricevitore portatile si trovava una clip da cintura che consente di fissare il ricevitatore al cinturino dei pantaloni, alla cintura o simili.

RICERCA ERRORI

PROBLEMA DISPLAY SOLUZIONE
Assenza di segnale audio o livello troppo basso	Ricevitore: il LED RF non è acceso. Verificare se il trasmettitore è acceso e collegato.
	Ricevitore: il LED RF non è acceso. Livello di carica delle batterie OK. Trasmettitore: il dispositivo è acceso.	Verificare se la radiofrequenza del trasmettitore e del ricevitatore coincidono.Ridurre la distanza tra il trasmettitore e il ricevitatore.Accertarsi che tra il trasmettitore e il ricevitatore vi sia un "contatto visivo" diretto.Verificare che l'antenna del ricevitatore sia intatta e non coperta.
	Ricevitore: il LED RF è acceso. Aumentare il livello del segnole del trasmettitore o aumentare il volume del ricevitatore tascabile.Verificare che le cuffie siano collegate correttamente.
Distorsioni e interferenze Ricevitore: il LED RF è acceso. Allontanare le possibili sorgenti di interferenza (dispositivi digitali, altri sistemi radio).
Distorsione del suono Trasmettitore: il LED PEAK è acceso.Ricevitore: il display LCD lampeggia in rosso.		Ridurre il livello del segnale del trasmettitoreSostituire le batterie del ricevitatore tascabile

DATI TECHNICI

Numero modello: LDU3047IEMT LDU3051IEMT LDU305IEMT LDU306IEMT LDU308IEMT
Tipologia di prodotto: Sistema di monitoregaggio in-ear	Sistema di monitoregggio in-ear	sistema di monitoregggio in-ear	Sistema di monitoregggio in-ear	Sistema di monitoregggio in-ear	Sistema di monitoregggio in-ear
Tipologia di prodotto: LDU3047IEMT LDU3051IEMT LDU305IEMT LDU306IEMT LDU308IEMT
Intervallo di frequenza della trasmissione:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz & 863				- 865 MHz
Canali RF: 12 12 12 12
Metodo di trasmissione:	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo
Potenza nominale inuscita HF:	10 mW 10 mW 10 mW 10 mW
Guadagno di antenna:	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi
Connettore antenna:	BNC	BNC	BNC	BNC	BNC
Risposta in frequenza audio +/- 1,5 dB:	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz
THD+N a 1kHz:	< 0,5% < 0,5% < 0,5% < 0,5%
Rapporto segnale/rumboa 1kHz, ponderazione A:	90 dB	90 dB	90 dB	90 dB	90 dB
Range dinamico a 1 kHz, non ponderato:	88 dB	88 dB	88 dB	88 dB	88 dB
Sensibilità ingresso:	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i com-
Livello di ingresso max.:	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo) +15 dBu (tutti i con-	+15 dBu (tutti i con-
CMRR IEC:	45 dB	45 dB	45 dB	45 dB	45 dB
Ingressi di linea:	2	2	2	2	2
Connettori ingressi in linea:	XLR (bilanciato) / Combo TRS 6,3 mm	XLR (bilanciato) / Combo TRS 6,3 mm	XLR (bilanciato) / Combo TRS 6,3 mm	XLR (bilanciato) / Combo TRS 6,3 mm	XLR (bilanciato) / Combo TRS 6,3 mm
Impedenza ingresso:	8,5 k ohm	8,5 k ohm	8,5 k ohm	8,5 k ohm	8,5 k ohm
Comandi:	livello di ingresso controlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingresso controlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingresso controlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingresso controlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingresso controlli L + R, interruptatore mono/stereo, pulsante di ON/OF
Indicatori:	display LCD a 2 cître retroilluminato (numero canale), 2 VU meter con 5 segmenti LED	display LCD a 2 cître retroilluminato (numero canale), 2 VU meter con 5 segmenti LED	display LCD a 2 cître retroilluminato (numero canale), 2 VU meter con 5 segmenti LED	display LCD a 2 cître retroilluminato (numero canale), 2 VU meter con 5 segmenti LED	display LCD a 2 cître Retroilluminato (numero canale), 2 VU meter con 5 segmenti LED
Consumo di potenza (nominale):	1,7 W	1,7 W	1,7 W	1,7 W	1,7 W
Tensione di esercizio:	12 - 18 V DC	12 - 18 V DC	12 - 18 V DC	12 - 18 V DC	12 - 18 V DC
Tensione connettore ingresso:	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno
Temperatura ambiente (in esercizio):	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C
Umidità relativa:	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)
Dimensioni (L x H x P):	212 x 43 x 123 mm	212 x 43 x 123 mm	212 x 43 x 123 mm	212 x 43 x 123 mm	212 x 43 x 123 mm
Peso:	0,66 kg (con antenna)	0,66 kg (con antenna)	0,66 kg (con antenna)	0,66 kg (con antenna)	0,66 kg (con antenna)
Accessori inclusi:	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"

Numero modello:	LDU3047IEMR	LDU3051IEMR	LDU305IEMR	LDU306IEMR	LDU308IEMR
Tipologia di prodotto:istema di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear
Tipo: Ricevitore	bodypack, non-diversity	Ricevitore bodypack, non-diversity	Ricevitore bodypack, non-diversity	Ricevitore bodypack, non-diversity	Ricevitore bodypack, non-diversity
Intervallo di frequenza della trasmissione:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 6				863 - 865 MHz
Canali RF: 12 12 12 12
Uscita telefoni:	jack stereo da 3,5 mm	jack stereo da 3,5 mm	jack stereo da 3,5 mm	jack stereo da 3,5 mm	jack stereo da 3,5 mm
Impedenza minima telefoni:	16 ohm	16 ohm	16 ohm	16 ohm	16 ohm
Livello di uscita max.telefoni:	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm
Risposta in frequenza audio:	50Hz - 16000 Hz	50Hz - 16000 Hz	50Hz - 16000 Hz	50Hz - 16000 Hz	50Hz - 16000 Hz
Interferenza L/R, 100 Hz/1 kHz/10 kHz:	45/60/45 dB	45/60/45 dB	45/60/45 dB	45/60/45 dB	45/60/45 dB
Disturbo residuo:	42 uVrms	42 uVrms	42 uVrms	42 uVrms	42 uVrms
Guadagno di antenna:	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi
Connettore antenna:	antenna fissa	antenna fissa	antenna fissa	antenna fissa	antenna fissa
Comandi:	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -
Indicatori:	Display LCD a 2 cifre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF
Consumo di potenza (nominale):	0,5 W	0,5 W	0,5 W	0,5 W	0,5 W
Tensione di esercizio:	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC
Temperatura ambiente (in esercizio):	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C
Umidità relativa:	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)
Dimensioni (L x H x P, alla antenna):	64 x 103 x 24 mm	64 x 103 x 24 mm	64 x 103 x 24 mm	64 x 103 x 24 mm	64 x 103 x 24 mm
Peso:	0,085 kg	0,085 kg	0,085 kg	0,085 kg	0,085 kg

Altre caratteristica: Indicatore batteria

scarica: la retroilluminazione deldisplay LCD lampeggia di rosso quandoil voltaggio dellabatteria e inferiorea 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

LDU30x1EMHP con auricolari stereo LDIEHP1 in dotazione

Numero modello: LDOHEHP1

Tipologia di prodotto: cuffie stereo in-ear

Risposta in frequenza: 30 Hz - 20000 Hz

Impedenza: 16 ohm

Connettore audio: connettore stereo da 3,5 mm

Cavo:1,5 m

Peso: 0,12 kg

Accessori inclusi: 3 coppie di gommini (S, M, L)

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITA

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrlato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èsere smaltito separamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cici economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono"Invece contattare il proprio forniture e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHiarazione CE DI CONFORMITA

Adam Hall GmbH dichiara che dato tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/
