Produkttyp	Falt-E-Bike
Marke	Sharp
Modell	BKFD06EN
Radgröße	20 Zoll (20 x 4.0)
Gesamtgewicht	29 kg
Maximales unterstütztes Gewicht (Benutzer + Ladung)	130 kg
Empfohlene Körpergröße	160 - 180 cm
Höchstgeschwindigkeit mit Unterstützung	25 km/h
Reichweite (ungefähr)	40 bis 50 km
Motor	Motor 250 W, 36 V
Akku	Lithium-Ionen, 36 V, 10,4 Ah, 3 kg
Ladezeit	6 bis 8 Stunden
Ladegerät	100-240 V Eingang, 36 V Ausgang
Unterstützungsstufen	5 Stufen (0 bis 5)

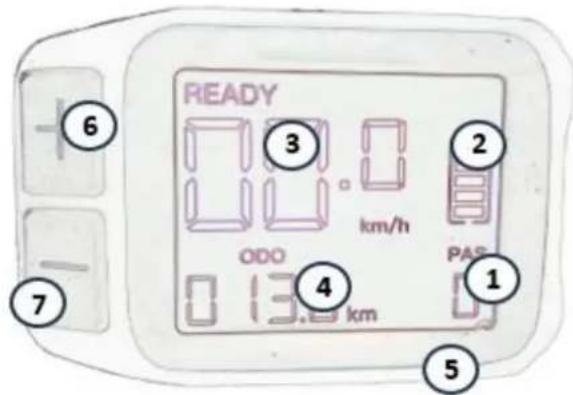

Display	LCD-Bildschirm (Geschwindigkeit, Akkustand, ODO/TRIP)
Beleuchtung	Vorder- und Rücklicht (Steuerung über das Display)
Bremsen	Mechanische Scheibenbremsen, Durchmesser 160 mm
Antrieb	Schaltwerk hinten, Kette
Klappbarer Rahmen	Schnellspannsystem in der Mitte
Gepäckträger	Maximale Belastung 25-27 kg
Ständer	Inklusive
Wartung	Reinigung mit Süßwasser, Kettenschmierung, Inspektion alle 6 Monate
Garantie	Rahmen 2 Jahre, elektrische Teile 2 Jahre, Akku 2 Jahre (Defekte)

Häufig gestellte Fragen - BKFD06EN SHARP

Wie starte ich die elektrische Unterstützung?

Schalten Sie den Akku mit dem Hauptschalter ein, drücken Sie dann lange (>2s) auf die Ein-/Aus-Taste des LCD-Bildschirms. Die Unterstützung wird nach einer halben Pedalumdrehung aktiviert.

Wie hoch ist die Höchstgeschwindigkeit mit Unterstützung?

Der Motor bietet Unterstützung bis zu 25 km/h. Darüber hinaus schaltet sich die Unterstützung ab und Sie treten ohne Hilfe.

Wie stelle ich die Sattelhöhe ein?

Öffnen Sie den Schnellspannhebel der Sattelstütze, stellen Sie die Höhe ein, achten Sie darauf, die minimale Einschubmarkierung nicht zu überschreiten, und schließen Sie den Hebel dann fest.

Wie klappe ich den Rahmen?

Entriegeln Sie den Klapphebel in der Mitte des Rahmens, schieben Sie den vorderen Teil des Fahrrads nach hinten. Stellen Sie sicher, dass der Mechanismus richtig verriegelt ist, bevor Sie das entfaltete Fahrrad benutzen.

Wie hoch ist die Reichweite des Akkus?

Die Reichweite beträgt etwa 40 bis 50 km, je nach Unterstützungsstufe, Benutzergewicht, Gelände und Reifendruck.

Wie pflege ich den Akku?

Laden Sie den Akku nach jedem Gebrauch oder mindestens einmal im Monat, wenn er nicht benutzt wird. Lagern Sie ihn an einem trockenen Ort zwischen 5 und 35°C. Verwenden Sie nur das mitgelieferte Ladegerät.

Was tun, wenn der LCD-Bildschirm keine Geschwindigkeit anzeigt?

Überprüfen Sie den Abstand zwischen dem Magneten an der Speiche und dem Geschwindigkeitssensor: Er darf 5 mm nicht überschreiten. Passen Sie die Position des Magneten bei Bedarf an.

Welche Bremsen hat das Fahrrad und wie stelle ich sie ein?

Das Fahrrad ist mit mechanischen Scheibenbremsen ausgestattet. Zum Einstellen des Belagabstands verwenden Sie die Einstellschrauben und die Seilspannung. Der ideale Abstand beträgt 0,2 bis 0,4 mm.

Kann ich Teile durch nicht originale ersetzen?

Es wird dringend empfohlen, Originalteile zu verwenden, um Sicherheit und Leistung zu gewährleisten. Die Verwendung von nicht konformen Teilen kann die Garantie ungültig machen.

Welcher Reifendruck wird empfohlen?

Der Druck ist auf der Reifenflanke angegeben. Für Reifen 20x4.0 liegt er normalerweise zwischen 2,5 und 4,0 bar (35-55 PSI). Passen Sie ihn je nach Benutzergewicht an.

BEDIENUNGSANLEITUNG BKFD06EN SHARP

Diese Anleitung soll Ihnen die Informationen geben, die Sie für die korrekte Verwendung, Einstellung und Wartung Ihres Fahrrads benötigen.

Bitte lesen Sie diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie auf, solange Sie das Fahrrad benutzen. Sie enthält wichtige Sicherheits- und Wartungsinformationen.

Es liegt in der Verantwortung des Benutzers, diese Anleitung zu lesen, bevor er das Produkt verwendet.

Die Nichtbeachtung dieser Anweisungen kann zu einer unsachgemäßen Verwendung des Fahrrads oder zu einem vorzeitigen Verschleiß einiger Komponenten führen, was zu einem Sturz und/oder einem Unfall führen kann.

Wenn sich während der Garantiezeit herausstellt, dass ein Originalteil einen Verarbeitungsfehler aufweist, ersetzen wir es. Die Garantiezeit für Fahrräder mit Tretunterstützung beträgt wie folgt:

• Starrer Rahmen und Gabeln: 2 Jahre
• Elektrische Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung
• Alle anderen Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung

Elektrische Teile, vorausgesetzt, dass sie keine Herstellungsfehler aufweisen. Beachten Sie die unten aufgeführten Gebrauchs- und Aufbewahrungsanweisungen:

✓ Nicht direkt am Terminal an Plus oder Minus dieser Batterie anschließen; ✓ Platzieren Sie den Akku nicht in einem Bereich mit hoher Temperatur, erhitzen Sie ihn nicht, setzen Sie ihn nicht der Sonne aus, bringen Sie ihn nicht in die Nähe von Feuer oder Ähnlichem; ✓ Tauchen Sie den Akku nicht in Wasser, Salz oder Flüssigkeiten, Säuren oder Laugen und vermeiden Sie die Belichtung bei Regen; Zerlegen Sie die Batterie nicht ohne die Anleitung eines professionellen Technikers; ✓ Unter Bedingungen schattig, kühl und trocken lagern, wenn die Batterie nicht seit geraumer Zeit verwendet wird, und laden und entladen Sie die Batterie vollständig jeden Monat; ✓ Bitte laden Sie die Batterie mit dem exklusiven Akkuladegerät, das im Lieferumfang des Fahrrads enthalten ist; ✓ Die Batterie an Ihren Wiederverkäufer zurückgeben.

Die Garantie beinhaltet keine Arbeits- und Transportkosten. Das Unternehmen übernimmt keine Haftung für Folge- oder besondere Schäden. Diese Garantie gilt nur für Einzelhandelskäufer. Das Original muss einen Kaufbeleg zur Validierung einer Beschwerde haben. Diese Garantie gilt nur für defekte Komponenten und deckt nicht die Auswirkungen von normaler Abnutzung, Mietnutzung, professioneller Nutzung, keine Schäden verursacht durch Unfall, Missbrauch,

übermäßige Belastungen, Fahrlässigkeit, unsachgemäße Montage, unsachgemäße Wartung oder Hinzufügung von irgendwelchen nicht konformen Artikeln zum Zweck der Nutzung des Originals des Fahrrades.

Kein Fahrrad ist für die Ewigkeit gedacht und keine Beschwerde wird akzeptiert, sofern Schäden durch unangemessenen Gebrauch, Wettbewerbe, Stunts, Sprünge oder ähnliche Aktivitäten verursacht wurden. Beschwerden müssen über den Händler eingereicht werden. Ihre Rechte bleiben davon unberührt.

Das Unternehmen behält sich das Recht vor, Änderungen oder Modifikationen an beliebigen Spezifikationen ohne Vorankündigung vorzunehmen. Alle Informationen und Spezifikationen in diesem Dokument sind zum Zeitpunkt des Drucks korrekt.

Es ist verboten, das Handbuch zu ändern oder zu manipulieren, das mit dem Fahrrad geliefert wird.

Das Fahrrad ist nach den geltenden gesetzlichen Normen zertifiziert. Es ist absolut verboten, die Parameter und Spezifikationen der elektrischen/mechanischen Komponenten zu ändern und die Standardfunktionen des Fahrrads zu beeinträchtigen, da dies den Fahrzeugbetrieb und die Sicherheit des Benutzers gefährden würde.

Falls dies geschieht, ist der Benutzer vollständig für jegliche damit verbundene Schäden verantwortlich.

Bedingungen für die Nutzung der Pedalunterstützung

Dieses Tretfahrrad mit Unterstützung ist für den Einsatz in städtischen und vorstädtischen Gebieten gedacht. Es kann in der Stadt, auf Straßen oder auf asphaltierten Oberflächen verwendet werden, wo die Reifen ständigen Bodenkontakt haben. Es verfügt über eine elektrische Unterstützung, die Ihre täglichen Fahrten erleichtert und es Ihnen ermöglicht, weiter und länger zu fahren. Ihr Pedalunterstützungsfahrrad ist ein Fahrrad für Personen über 14 Jahre. Wenn das Fahrrad von einem Kind benutzt wird, müssen die Eltern es beaufsichtigen und sicherstellen, dass der Benutzer in der Lage ist, das Fahrrad sicher zu benutzen.

Das Modell darf nicht auf unbefestigtem oder beschädigtem Gelände verwendet werden. Es ist nicht für den Offroad-Einsatz konzipiert. Es ist nicht für den Wettbewerbseinsatz konzipiert. Die Nichteinhaltung dieser Nutzungszwecke kann Stürze oder Unfälle verursachen und den Zustand Ihres Pedalunterstützungsfahrrads vorzeitig und irreparabel verschlechtern.

Ihr Pedalunterstützungsfahrrad ist kein Moped. Der Zweck der Unterstützung besteht darin, eine Ergänzung beim Treten bereitzustellen. In dem Moment, in dem Sie in die Pedale treten, aktiviert sich der Motor und hilft Ihnen voranzukommen. Die Unterstützung variiert je nach Geschwindigkeit des Fahrrads: Sie ist beim Start bedeutend, nimmt mit zunehmender Geschwindigkeit ab und schaltet sich ab, wenn das Fahrrad 25 km/h erreicht. Die Unterstützung wird deaktiviert, sobald einer der beiden Bremshebel betätigt wird oder die Geschwindigkeit 25 km/h überschreitet. Sie wird automatisch unter 23 km/h beim Treten fortgesetzt.

Es muss gemäß den Anweisungen in der Bedienungsanleitung einer korrekten Wartung unterzogen werden.

ACHTUNG: Wie jede mechanische Komponente ist auch ein Fahrrad starken Belastungen ausgesetzt, beansprucht und verschleißt. Die verschiedenen Materialien und Komponenten können unterschiedlich auf Verschleiß oder Alterung reagieren. Wenn die geplante Nutzungsdauer einer Komponente überschritten ist, kann sie plötzlich brechen und eine Verletzungsgefahr für den Radfahrer darstellen. Risse, Kratzer und Verfärbungen in Bereichen, die stark beansprucht werden, zeigen an, dass das Bauteil seine Nutzungsdauer überschritten hat und ersetzt werden muss.

Empfehlung: sicher und geschützt verwenden

Vergewissern Sie sich vor der Benutzung des Fahrrads, dass alle Funktionen korrekt sind. Überprüfen Sie insbesondere die folgenden Punkte:

Die Lage ist praktisch - Muttern, Schrauben, Spannhebel, gespannte Bauteile. Die Bremsen arbeiten korrekt. Der Bewegungsbereich des Lenkers ist korrekt, ohne übermäßiges Spiel. Die Räder werden durch nichts blockiert. Die Lager sind korrekt eingestellt. Die Räder sind ordnungsgemäß angezogen und am Rahmen bzw. an der Gabel befestigt. Die Reifen sind in gutem Zustand und ihr Druck ist korrekt. Der Zustand der Felgen der Räder. Die Pedale sind fest. Die Übertragung funktioniert einwandfrei. Die Scheinwerfer sind richtig positioniert.

EMPFEHLUNG: Ihr Fahrrad sollte alle 6 Monate von einem Fachmann überprüft werden, um sicherzustellen, dass alle Funktionen korrekt sind und es sicher zu verwenden ist. Es liegt in der Verantwortung des Benutzers, sicherzustellen, dass alle Komponenten vor dem Gebrauch ordnungsgemäß funktionieren.

Wählen Sie einen sicheren Ort, abseits vom Verkehr, um sich mit Ihrem neuen Fahrrad vertraut zu machen. Die Assistenz darf aktiviert sein, prüfen Sie, dass der Lenker geradeaus steht und dass die Straße frei ist.

Stellen Sie sicher, dass Sie bei guter Gesundheit sind, bevor Sie auf das Fahrrad steigen.

Bei ungewöhnlichen Wetterbedingungen (Regen, Kälte, Nacht...) seien Sie besonders vorsichtig und passen Sie Ihre Geschwindigkeit und Ihre Reaktionen entsprechend an.

Wenn Sie das Fahrrad außerhalb des Fahrzeugs transportieren (Fahrradträger, Dachträger...), empfehlen wir dringend, den Akku zu entfernen und an einem kühlen Ort aufzubewahren.

Der Benutzer muss die Anforderungen der nationalen Vorschriften beachten, wenn das Fahrrad auf öffentlichen Straßen verwendet wird (z.B. Beleuchtung und Signalisierung).

ACHTUNG: Der Benutzer erkennt an, dass er für jegliche Verluste, Verletzungen oder Schäden verantwortlich ist, die durch die Nichteinhaltung der oben genannten Anweisungen verursacht werden, und dass dies zum Erlöschen der Garantie führt.

Struktur der Unterstützungen für Elektrofahrräder

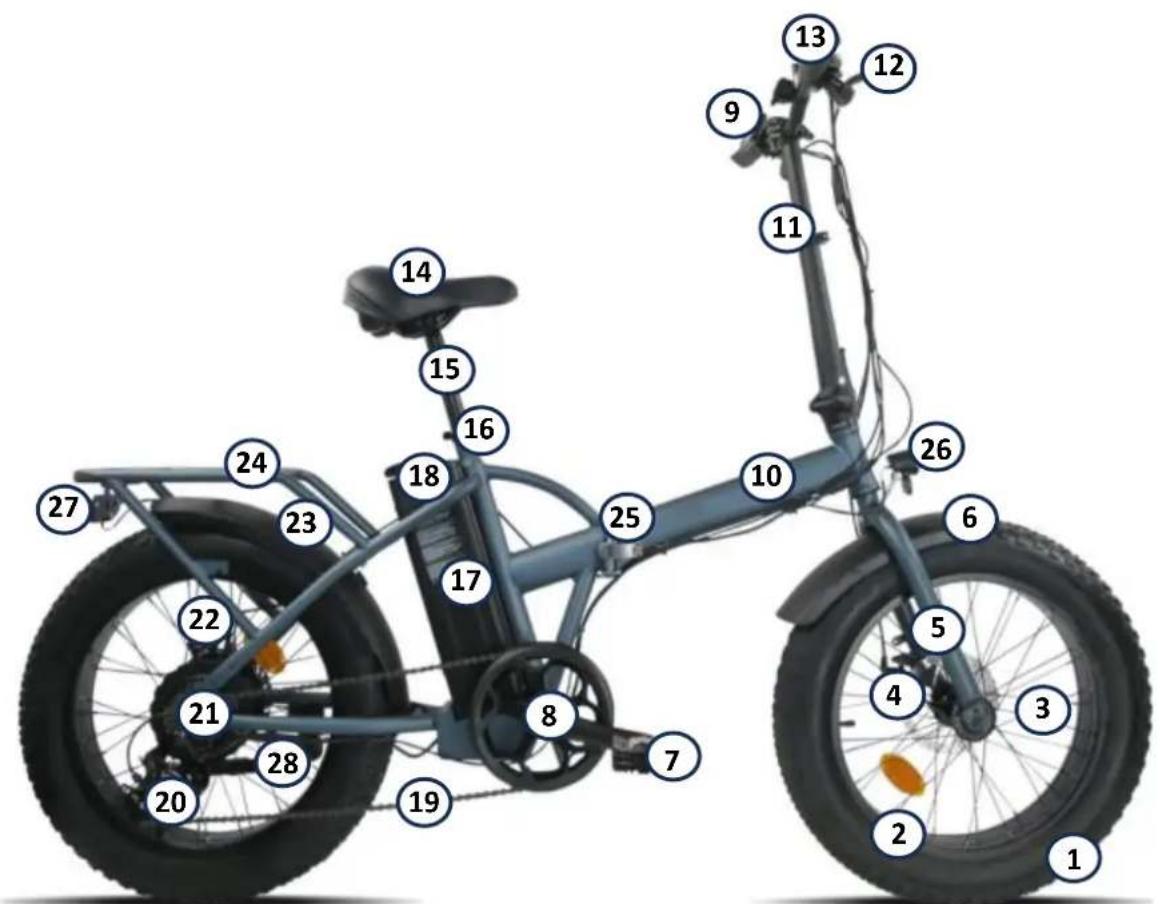

Struktur des BK-FD06E E-Bikes

1. Reifen und Schlauch 2. Felge
2. Speichen
3. Vorderradbremse
4. Gabel
5. Schutzblech
6. Pedale
7. Kurbelgarnitur und Kurbeln
8. Anzeige-LED
9. Rahmen
10. Lenker und Vorbau
11. Bremshebel
12. Griffe
13. Sattel
14. Sattelstütze
15. Sattelklemme
16. Akku
17. Tastensperre
18. Kette
19. Schaltwerk
20. Hinterer Motor
21. Hinterradbremse
22. Schutzblech
23. Gepäckträger hinten
24. Ver- und Entriegelungssystem des Rahmens
25. Scheinwerfer
26. Rücklicht
27. Ständer

Erster Gebrauch, Anpassungen

Start des Sicherheitselemente

Beleuchtung

Im Lieferumfang sind Leuchten enthalten, bestehend aus zwei Reflektoren (ein weißer im Vorderscheinwerfer und ein roter am hinteren Kotflügel befestigt), einem Frontscheinwerfer, einem Rücklicht und zwei weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind. Durch die reflektierenden Reifen sind Sie von der Seite besser sichtbar.

Die Beleuchtungsanlage ist ein Sicherheitswerkzeug am Fahrrad und muss unbedingt vorhanden sein. Überprüfen Sie die ordnungsgemäße Funktion der Beleuchtungsanlage, bevor Sie das Fahrrad auf der Straße benutzen.

Vorderlicht

Das Vorderlicht geht an direkt von dem Zeit an. Sehen Sie das Kapitel „Anzeige“ auf den folgenden Seiten.

Rücklicht

Die Laterne hinten aktiviert direkt von dem zeigt an. Sehen Sie das Kapitel „Anzeige“ auf den folgenden Seiten.

Türklingel

Am Lenker befindet sich eine Klingel. Dadurch sind Sie bis zu 50 m weit hörbar.

Die Klingel ist ein Fahrrad-Sicherheitswerkzeug und muss unbedingt am Lenker vorhanden sein.

Verwendung eines Helms

Für eine sichere Nutzung wird die Verwendung eines Helms dringend empfohlen. Dies gewährleistet eine Verringerung des Kopftraumas im Falle eines Sturzes.

Hinweis: Für Kinder unter 14 Jahren besteht Helmpflicht, unabhängig davon, ob es sich um Radfahrer oder Beifahrer handelt.

Für weitere Informationen wenden Sie sich an Ihren Händler.

Sattel- und Lenkerverstellung

Es ist wichtig, das Fahrrad an Ihre Körpergröße anzupassen.

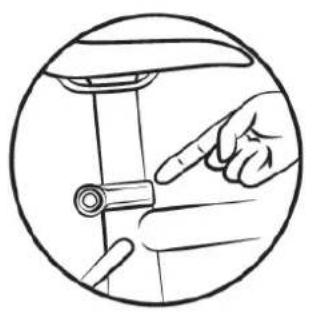

Sattel

Öffnen Sie das Schnellspannsystem.

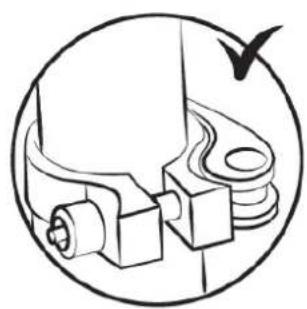

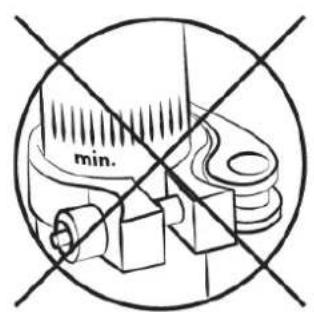

Beim Einstellen des Sattels in die unterste Position ist darauf zu achten, dass er keine Bauteile des Fahrrads, wie zum Beispiel den Rahmen, berührt. Überschreiten Sie außerdem nicht den minimalen Referenzpunkt für das Einsetzen der Sattelstütze. Dieser Bezugspunkt darf während der Fahrt mit dem Fahrrad niemals sichtbar sein.

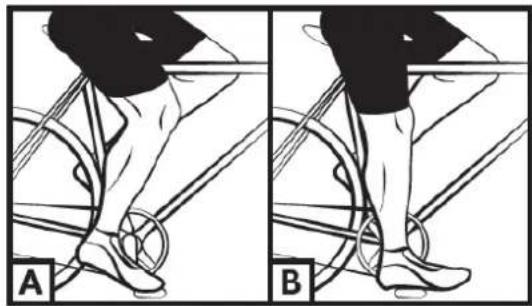

Um die richtige Sattelhöhe zu überprüfen, sitzen Sie mit ausgestreckten Beinen und der Ferse auf dem Pedal (Abb. B). Beim Treten ist das Knie leicht gebeugt und der Fuß befindet sich in der Tiefstellung (Abb. A).

Lenker/Vorbau

Das Fahrrad ist mit einer verstellbaren Klappsäule ausgestattet, damit das Fahrrad weniger Platz einnimmt und das Beladen und Transportieren erleichtert wird.

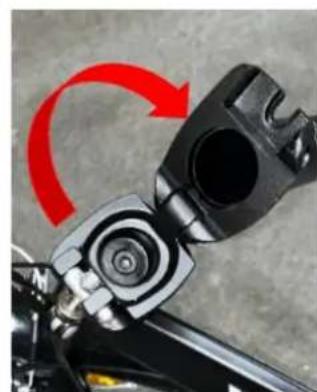

Um den Stiel zu falten, gehen Sie der Reihe nach vor, wie auf den Bildern unten gezeigt.

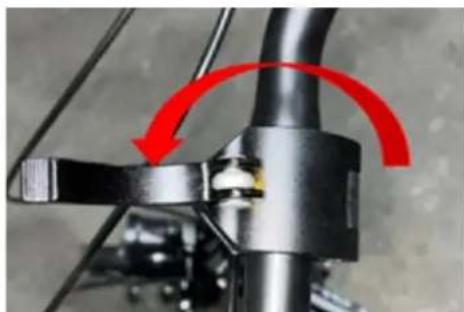

Wichtig:

Entriegeln Sie den Sicherheitshebel, bevor Sie die Kurbel nach unten ziehen, mit der die Säule befestigt ist.

Um den Vorbau wieder in die richtige Position für den Gebrauch zu bringen, führen Sie den gleichen Vorgang in umgekehrter Reihenfolge durch.

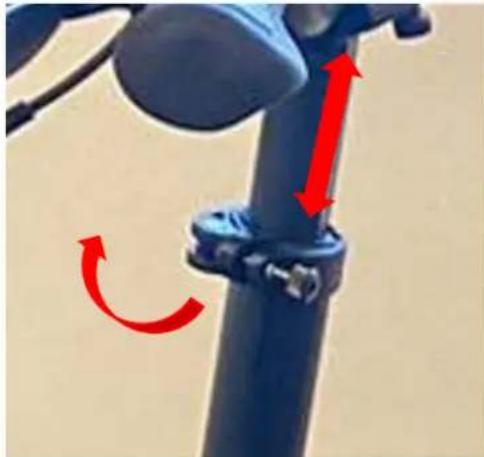

Sie können die Höhe der Sattelstütze mit dem Kragenschloss am Vorbau der Sattelstütze einstellen. Achtung: Achten Sie darauf, das Kragenschloss fest anzuziehen, bevor Sie das Fahrrad benutzen.

Sie können den Lenkerwinkel einstellen, indem Sie die Kragensperre am Vorbauende einstellen. Achtung: Achten Sie darauf, das Kragenschloss fest anzuziehen, bevor Sie das Fahrrad benutzen.

Es wird empfohlen, diese Vorgänge von einem qualifizierten Techniker durchführen zu lassen. Achten Sie darauf, dass der Lenker senkrecht zur Vorderradachse steht.

ACHTUNG: Der Lenker kann die Reaktionszeit des Fahrers beim Bremsen und in Kurven negativ beeinflussen.

Rahmen

Der Fahrradrahmen wird mit einer Schnellverschlussvorrichtung gefaltet, um den Rahmen faltbar zu machen.

Zum Zusammenklappen lösen Sie einfach das Schnellverspannsystem in der Mitte des Rahmens und schieben den vorderen Teil des Fahrrads an, während Sie den hinteren Teil festhalten (siehe Seitenleiste für die Ver- und Entriegelungsmethode).

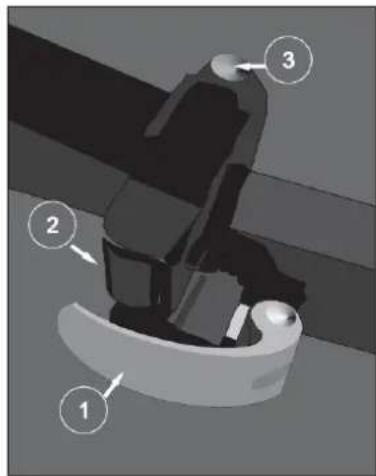

1: Hebel / 2: Einstellmutter / 3: Scharnierbolzen

ACHTUNG: Überprüfen Sie nach dem Öffnen des Fahrrads immer, ob das Schnellspannsystem fest sitzt, bevor Sie mit dem Fahrrad fahren.

ACHTUNG: Die Schnellspannmechanismen sind für die manuelle Betätigung ausgelegt. Um eine Beschädigung des Mechanismus zu vermeiden, verwenden Sie niemals Werkzeuge, um ihn zu verriegeln oder zu entriegeln. Um die Klemmkraft einzustellen, verwenden Sie die Einstellmutter, die sich vor dem Hebel befindet, und drehen Sie den Schnellspannhebel nicht.

Um das System zu verriegeln oder zu entriegeln, öffnen Sie den Verriegelungshebel und drehen Sie die Mutter gegenüber der Klemmschraube manuell, um das System zu lösen. Ziehen Sie dann mit dem Hebel die Klemmschraube heraus. Drücken Sie den Scharnierstiftknopf oben und ziehen Sie den Hebel nach oben, um den Klappmechanismus zu entriegeln. Ziehen Sie am vorderen Teil des Rahmens, um das Fahrrad zusammenzuklappen.

Wiederholen Sie den gleichen Vorgang in umgekehrter Reihenfolge, um den Rahmen zu falten.

ACHTUNG: Stellen Sie sicher, dass Sie das Gerät festziehen, bevor Sie mit dem Fahrrad fahren. Lässt sich der Hebel mit etwas Handdruck betätigen, ist er nicht ausreichend angezogen. Es ist daher notwendig, die

Reifen

Überprüfen Sie regelmäßig den Reifendruck. Die Benutzung des Fahrrads mit zu geringem oder zu hohem Reifendruck kann die Leistung beeinträchtigen, zu vorzeitigem Verschleiß führen, die Reichweite verringern oder das Unfallrisiko erhöhen.

Wenn an einem Reifen deutliche Abnutzung oder ein Schnitt erkennbar ist, ersetzen Sie ihn vor der Fahrt mit dem Fahrrad. Der Hersteller gibt auf der Seitenwand des Reifens und in der folgenden Tabelle einen Druckbereich an. Der Druck muss dem Gewicht des Fahrers angepasst werden.

				Druck
Modell	Fahrradjährige	Zimmerlös aus Luft	Reifengjährige	PSI	Bar
City	20"	20 x 4,0	20 x 4,0	Sehen Sie den Wert direkt auf dem Reifen	Sehen Sie den Wert direkt auf dem Reifen

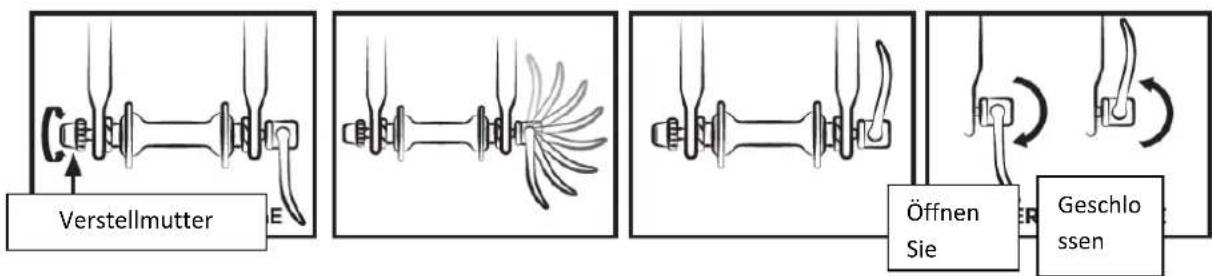

Methode zur Ermittlung der korrekten Einstellung der Schnellspannmechanismen (Rad- und Sattelmanschette)

Schnellspanngeräte sind für die Handbedienung konzipiert. Benutzen Sie niemals die

Schnellverschlusswerkzeuge, um den Mechanismus zu verriegeln oder zu entriegeln, um ihn nicht zu beschädigen.

Um die Spannkraft der Radachse einzustellen, muss die Spannmutter verwendet werden und nicht der Schnellspannhebel. Wenn Sie den Hebel mit minimalem Handdruck betätigen können, ist er nicht

fest genug. Daher ist es notwendig, die Einstellmutter festzuziehen. Das Schnellspannsystem sollte die Gabelfüße markieren, wenn es in der verriegelten Position geschlossen ist.

Überprüfen Sie nach jeder Einstellung die korrekte Zentrierung des Vorderrads in Bezug auf die Gabel. Um die Schnellverriegelungsmechanismen einzustellen, zu schließen und zu öffnen, wenden Sie die folgende Methode an:

Bremseinstellung

Überprüfen Sie vor jedem Gebrauch, ob die Vorder- und Hinterradbremse ordnungsgemäß funktioniert.

Der rechte Hebel aktiviert die Hinterradbremse. Der linke Hebel aktiviert die Vorderradbremse.

Es wird empfohlen, die Bremskraft etwa 60/40 zwischen Vorder- und Hinterrad zu verteilen. Der Bremshebel darf nicht mit dem Lenker in Berührung kommen und die Hüllen dürfen keine engen Kurven durchlaufen, um sicherzustellen, dass die Kabel ohne die geringste Reibung gleiten. Beschädigte, ausgefranste oder rostige Kabel müssen umgehend ausgetauscht werden.

Hinweis:

• Bei regnerischem oder nassem Wetter verlängern sich die Bremswege. In diesen Situationen empfiehlt es sich, früher zu bremsen.
• Bei Kurvenfahrten und beim Bremsen kann der Lenker einen negativen Einfluss auf die Reaktionszeit des Fahrers haben.
• Berühren Sie die Scheibenbremsen nicht, nachdem Sie das Bremssystem des Tretunterstützungsfahrrads intensiv genutzt haben, da Sie sich sonst verbrennen können.

Einstellung hydraulischer Scheibenbremsen

Die Bremsbeläge üben Druck auf eine in der Radnabe befestigte Scheibe aus. Die Intensität des Drucks wird durch einen Bremshebel mit Flüssigkeit über den über den Wasserschlauch ausgeübten Druck reguliert. Betätigen Sie den Bremshebel nicht, wenn das Rad vom Rahmen oder der Gabel gelöst ist.

Um die Halterung der automatischen Scheibenbremse auszurichten, öffnen Sie die Befestigungsschraube aus der Halterung der Bremshalterung.

Bremsen Sie mit dem entsprechenden Bremshebel (der Bremsbügel ist richtig positioniert) und halten Sie den Bremsgriff in dieser Position, indem Sie die Befestigungsschrauben des Bügelhalters festziehen.

Überprüfen Sie, ob der Innenbelag (im Radinneren) 0,2-0,4 mm von der Scheibe entfernt ist. Wenn dies nicht der Fall ist und Sie mit diesem Vorgang nicht vertraut sind, wenden Sie sich an einen qualifizierten Techniker.

Es wird empfohlen, niemals Öl oder Schmiermittel auf die Bremsscheibe oder die Beläge zu schütten (z. B. bei der Wartung der Kette oder des Umwerfers). In diesem Fall sollen die Beläge oder die Scheibe entfettet oder ausgetauscht werden.

Überprüfen Sie die Ausrichtung der Bremsbeläge, indem Sie das Rad drehen, um das Fahrrad auf der Straße zu benutzen.

Scheiben: Das Fahrrad ist mit Scheiben mit einem Durchmesser von 160 mm ausgestattet.

Die Bremsbeläge sind Standard. Ersetzen Sie sie, wenn der Belag keine Reibungskomponenten mehr aufweist.

Vergessen Sie nicht, dass neue Bremsbeläge eingefahren werden müssen. Das Einfahren erfolgt mit dem Fahrrad für einige Minuten und abwechselnder Betätigung der Bremsen zwischen abrupten Stopps und leichtem Bremsen.

Bremsbeläge austauschen

Das Rad abnehmen und die alten Beläge vom Bremssattel entfernen. Platzieren Sie die neuen Beläge so, dass die Flächen die Bremsen berühren. Berühren Sie keine Bremsflächen. Legen Sie die Beläge nacheinander in die Bremszange.

Radverschleiß

Wie jedem Verschleißteil muss auch die Felge regelmäßig überprüft werden. Der Reifen kann schwächer werden und brechen, was dazu führen kann, dass Sie die Kontrolle verlieren oder stürzen.

Hinweis: Es ist wichtig, den Verschleißzustand der Felgen zu überprüfen. Eine beschädigte Felge kann gefährlich sein und muss ersetzt werden.

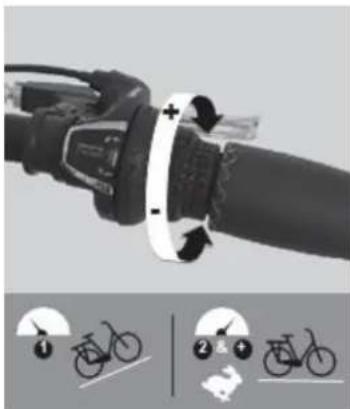

Gangschaltung

Einstellen des Schalthebelsystems

Das Fahrrad verfügt über mehrere manuell einstellbare Gänge mit einem Schaltwerk. Verwenden Sie am rechten Griff den Drehschalter, um den Gang wie gewünscht zu ändern.

Je höher die Anzeige, desto schwerer ist es, in die Pedale zu treten, und umgekehrt.

N.B.: Treten Sie beim Schalten niemals rückwärts in die Pedale und betätigen Sie den Schalthebel nicht mit Gewalt.

Um das Schaltsystem optimal zu nutzen, wird empfohlen, bei hoher Belastung oder Trittfrequenz nicht zu schalten.

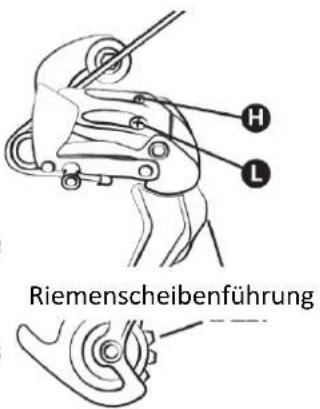

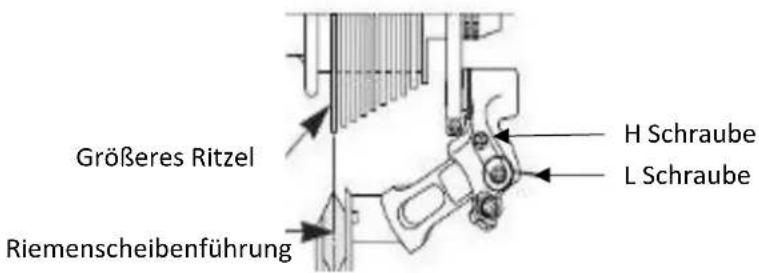

Einstellen der Begrenzungsschrauben des Schaltwerks

Der Bewegungsbereich des Umwerfers kann mit den Schrauben H und L justiert werden.

Mit der Schraube L können Sie den Grenzwert für das große Kettenblatt einstellen (auf der Seite des größeren Ritzels).

Wenn Sie die L-Schraube lösen, bewegt sich die Kette weiter zur Außenseite des größeren Ritzels.

Mit der Schraube H können Sie den Grenzwert für das kleine Kettenblatt einstellen (auf der Seite des kleineren Ritzels).

Wenn Sie die H-Schraube lösen, positioniert sich die Kette weiter zur Außenseite des kleineren Ritzels.

Führen Sie diese Einstellungen jeweils in Vierteldrehungen durch. Bei jeder Anpassung sollten Sie eine perfekte Ausrichtung zwischen Kettenrad, Kette und Umwerferrolle anstreben.

Schaltplan hinten:

Einstellung der Seilspannung des hinteren Umwerfers

Um die Schaltung korrekt einzustellen, verwenden Sie den Einsteller am hinteren Umwerfer oder am Schaltgriff. Der Einsteller ermöglicht die Einstellung der Spannung und Position des Schaltkabels, sodass der Umwerfer je nach gewähltem Gang korrekt positioniert wird.

Einstellung der Kette

Ihr Fahrrad ist mit einem hinteren Umwerfer ausgestattet, der die Kette automatisch spannt.

So tauschen Sie die Kette aus:

Da neue Ketten meist mit zu vielen Gliedern verkauft werden, besteht der erste Schritt darin, sie auf die richtige Länge zu kürzen. Die sicherste Methode besteht darin, die Anzahl der Glieder der alten Kette zu zählen, um die neue Kette anzupassen. Um die alte Kette zu entfernen, schieben Sie sie einfach ab (entfernen Sie eine Niete).

Nach dem Entfernen muss das neue montiert werden. Dazu müssen Sie es um die Kurbelgarnitur der Pedale und das hintere Kettenrad herumführen, damit es richtig mit den anderen Elementen des Getriebes verbunden ist. Zum Schließen der Kette empfiehlt sich die Verwendung einer Schnellkupplung. Diese dient als weibliches Glied, das zwischen die beiden männlichen Glieder passt. Die Schnellkupplung erleichtert außerdem die Demontage der Kette zum Reinigen.

Um zu überprüfen, ob die Länge der Kette stimmt, ist es notwendig, sie auf das kleinste Ritzel und auf das große Kettenblatt zu legen. In dieser Konfiguration muss die virtuelle Linie zwischen der Hinterradnabe und der Achse des unteren Umwerferritzels vertikal sein.

Ersatz Pedale

Um die Pedale auszutauschen, identifizieren Sie sie durch den Buchstaben, der auf ihnen angegeben ist. Das rechte Pedal ist mit dem „R“ (Rechts) gekennzeichnet und das linke Pedal mit dem „L“ (Links). Drehen Sie das Pedal R im Uhrzeigersinn, um es auf der Kurbel einzustellen. Drehen Sie das Pedal L gegen den Uhrzeigersinn.

Rad und Motor

Nach dem ersten Monat der Nutzung empfiehlt es sich, die Radien zu begrenzen, um die Auswirkungen der Motortraktion auf das Rad zu verringern. Beim Starten des Motors könnte ein leichtes Geräusch auftreten. Dieses Geräusch ist normal, da der Motor startet und das Treten unterstützt. Das Geräusch kann stärker werden, wenn der Motor maximal beansprucht wird.

Wartung

Dieses Fahrrad muss regelmäßig gewartet werden, sowohl aus Sicherheitsgründen als auch um seine Lebensdauer zu verlängern. Es ist wichtig, regelmäßig die mechanischen Elemente zu überprüfen und für den Austausch von abgenutzten oder verschlissenen Teilen zu sorgen.

Beim Austausch einer Komponente ist es wichtig, Originalteile zu verwenden, um Leistung und Zuverlässigkeit des Fahrrads zu erhalten. Bitte verwenden Sie geeignete Ersatzteile. Das betrifft Reifen, Schläuche, die Übertragungselemente und die verschiedenen Elemente des Bremssystems.

ACHTUNG: Entfernen Sie immer den Akku, bevor Sie ihn austauschen.

Reinigung

Um Korrosion am Fahrrad zu vermeiden, ist es notwendig, es regelmäßig mit frischem Wasser abzuspülen, insbesondere wenn es Meerwasser ausgesetzt war.

Die Reinigung muss mit einem Schwamm, einer Schüssel mit warmem Wasser und einem Wasserstrahl (drucklos) durchgeführt werden.

EMPFEHLUNG: Achten Sie besonders darauf, kein Wassersprühgerät mit hohem Druck zu verwenden.

Schmierung

Schmierung ist bei verschiedenen Komponenten unerlässlich, die in Bewegung sind, um Korrosion zu vermeiden. Kette regelmäßig reinigen, Kettenräder und Kurbelgarnituren bürsten, und regelmäßig einige Tropfen Öl in die Hüllen der Kabel der Bremsen und Umwerfer geben.

Wir empfehlen, mit dem Reinigen und Trocknen der zu schmierenden Gegenstände zu beginnen. Für die anderen Komponenten muss Fett verwendet werden.

Es wird empfohlen, spezielles Öl für die Kette und den Umwerfer zu verwenden. Für die anderen Komponenten muss Fett verwendet werden.

Regelmäßige Kontrollen

Die Verschärfung von Schrauben und Muttern: Hebel, Kurbel, Pedale, Säulen. Die anzuwendenden Anzugsdrehmomente sind die folgenden:

KOMPONENTEN	EMPFOHLENES DREHMOMENT (Nm)	BESONDERE INDIKATIONEN
Pedale an Kurbeln	30 - 40	Schmieren Sie die Gewinde
Kurbel an der Kurbelgarnitur	30 - 40	Schmieren Sie die Gewinde
Lenksäulenkremmung	13
Anziehen des Steuersatzes	14 - 15
Bremshebel	6 - 8
Bremshalterungen	6 - 8
Sattel auf Sattelstütze	18 - 20
Sitzklemme		Schnelles Anziehen
Rad	30	Oder Schnellspanner

Die weiteren Anzugsdrehmomente hängen von der Höhe der Muttern ab: M4: 2,5 bis 4,0 Nm, M5: 4,0 bis 6,0 Nm, M6: 6,0 bis 7,5 Nm. Ziehen Sie die Schrauben entsprechend dem erforderlichen Drehmoment an.

Überprüfen Sie regelmäßig die Reifen: Abnutzung, Schnitte, Risse, Kratzer. Tauschen Sie den Reifen bei Bedarf aus. Überprüfen Sie die Felgen auf übermäßigen Verschleiß, Verformung, Beulen, Risse usw.

Überarbeitungen

Um Sicherheit und Halt zu gewährleisten, müssen die Komponenten in einem guten Arbeitszustand gehalten werden. Das Pedalfahrrad-Assistant muss regelmäßig von seinem Handler kontrolliert werden. Außerdem muss die Wartung des Fahrrads regelmäßig durch einen qualifizierten Techniker durchgeführt werden.

Erstinspektion: 1 Monat oder nach 150 km

• Überprüfung des festen Sitzes der Elemente: Kurbel, Rad, Leistung, Pedale, Lenker, Sattelklemme,
• Überprüfung der Funktionsfähigkeit des Getriebes,
• Kontrolle und Einstellung der Bremsen,
• Raddruck und/oder Ausrichtung. Reifendruck

Jedes Jahr oder 2000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).
• Überprüfung der Funktion der elektrischen Unterstützung, Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung) oder hydraulischen Bremsauspuffrohre, Raddruck und/oder Ausrichtung. Reifendruck

Alle 3 Jahre oder 6000 km

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen). Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung oder hydraulische Bremsauspuffrohre),
• Getriebeaustausch (Kette, Freilauf, Kurbelgarnitur),
• Überprüfung der Funktion der elektrischen Unterstützung, Reifenwechsel, Radverschleiß prüfen (Speichen, Felge).
• Speichendruck und/oder Achsvermessung,
• Bremsbeläge oder Beläge austauschen,
• Überprüfung der Funktion der elektrischen Unterstützung,
• Überprüfung der elektrischen Funktionen.

Tretunterstützung und Batterie

Der Fahrer muss die Pedale nach vorne drehen, um von der motorisierten Unterstützung zu profitieren. Dies ist ein wichtiger Sicherheitsaspekt. Dieses Elektrofahrrad bietet motorische Unterstützung bis zu einer Geschwindigkeit von 25 km/h. Darüber hinaus wird der Motor abgewürgt. Es ist möglich, schneller zu fahren, aber mit mehr Kraftaufwand und ohne elektrische Unterstützung.

Der Motor läuft erst, wenn die Kurbelgarnitur eine volle Umdrehung gedreht wurde. Diese Funktion schützt den Motor und die Steuerung und verlängert die Lebensdauer der elektrischen Komponenten.

Tretunterstützung

Die Einstellungen und Informationen können direkt auf dem am Lenker befindlichen Display angepasst werden.

Hinweis: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr fahren. Dadurch wird Batteriestrom gespart.

Zeigen

Nachfolgend finden Sie eine Präsentation der Funktionen und Bedienelemente im Zusammenhang mit dem Display:

1. Betreuungsgrad
2. Ladezustand des Akkus
3. Geschwindigkeit (km/h)
4. Computer ODO/TRIP
5. Ein/Aus-Taste
6. « + » Taste
7. «-» Schaltfläche

Ein-/Ausschalten des Systems

Halten Sie (>2S) gedrückt, um das System einzuschalten. Halten Sie (>2S) erneut gedrückt, um das System auszuschalten.

Wenn das Fahrrad 10 Minuten lang nicht benutzt wird, schaltet sich das Display automatisch aus.

Auswählen der Unterstützungsstufe

Drücken Sie die Tasten "+" und "-", um die Unterstützungsstufe zu ändern.

Die niedrigste Stufe ist 0, die höchste Stufe ist 5. Stufe 0 bedeutet keine Unterstützung.

Beleuchtung

Halten Sie die Taste "+" gedrückt, um das Vorder- und Rücklicht zu aktivieren.

Halten Sie die Taste "+" erneut gedrückt, um das Licht auszuschalten.

ODO/TRIP

Drücken Sie die Taste, um ODO oder TRIP auszuwählen.

Batterie

Installation und Verwendung der Batterie

Beim Fahrrad mit Tretunterstützung befindet sich der Akku am Unterrohr des Rahmens (Abb. 2). Die Batteriebefestigungshalterung wird mit Schrauben am Sitzrohr verankert (Abb. 2.1).

Die Batterie wird durch ein Schließsystem und einen Schlüssel verriegelt, siehe Details in den Bildern unter:

(Abb. 2)

Legen Sie zuerst den Akku in das Schiebesystem (Abb. 3), schieben Sie ihn hinein und sorgen Sie für einen festen Sitz. Stellen Sie zweitens sicher, dass die Batterie fest in den internen Anschluss im Gehäuse des Steuergeräts eingesteckt ist.

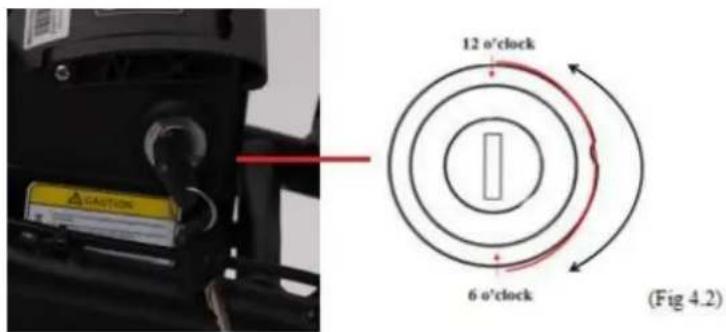

Warnung zum Sperrvorgang der Batterie (Abb. 4.1, 4.2)

Drücken Sie aus der Ausgangsposition (12 Uhr) den Schlüssel und drehen Sie ihn im Uhrzeigersinn in die 6-Uhr-Position, um zu verriegeln. Führen Sie das umgekehrte Verfahren zum Entsperren durch.

Aufladen des Akkus

Wenn Sie eine Steckdose in der Höhe Ihres Fahrrads haben, können Sie das Fahrrad direkt mit montiertem Akku aufladen, ohne ihn aus dem Gehäuse nehmen zu müssen.

Der Ladeanschluss ist mit einer Kunststoffkappe abgedeckt (Abb. 4.3). Bitte öffnen Sie die Sicherheitsabdeckung und laden Sie den Akku direkt auf.

Das Entfernen des Akkus ist nützlich, um das Fahrrad an einem geeigneten Ort aufzuladen, an dem das Fahrrad möglicherweise nicht geeignet ist oder wenn an dem Ort, an dem das Fahrrad aufgestellt wird, keine Steckdose verfügbar ist.

Bevor Sie den Akku aus dem Fahrrad entfernen, müssen Sie Folgendes tun:

• Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, und überprüfen Sie die Position des Netzschalters.
• Drücken Sie die Taste und drehen Sie sie gegen den Uhrzeigersinn, um die Batterie zu entriegeln (Abb. 4.2).
• Denken Sie zu Ihrer Sicherheit und der Sicherheit des Fahrrads selbst daran, den Schlüssel immer aus dem Akku zu ziehen!!

(Abb. 4.3)

Batterienutzung und -wartung

Vorteile einer Lithiumbatterie. Diese elektrisch unterstützten Fahrräder sind mit hochwertigen Lithiumbatterien ausgestattet, sind leicht und belasten die Umwelt nicht, da es sich um eine grüne Energiequelle handelt. Zusätzlich zu den oben genannten Eigenschaften haben Lithiumbatterien folgende Vorteile:

Aufladen ohne Memory-Effekt - Große Ladekapazität, geringes Volumen, geringes Gewicht, hohe Ausgangsleistung, geeignet für Hochleistungsfahrzeuge - Lange Lebensdauer und ein breiter Arbeitsstemperaturbereich: -10°C bis +40°C.

Um die korrekte Funktion und Lebensdauer der Batterie zu gewährleisten und sie vor Beschädigungen zu schützen, befolgen Sie bitte die folgende Richtlinie:

Denken Sie daran, den Akku vollständig aufzuladen, bevor Sie sich auf eine lange Reise begeben.

Wenn Sie eine Fahrt machen und der Ladezustand der Batterie auf der LED-Anzeige niedrig ist, muss die Batterie schnell wieder aufgeladen werden!

Drücken Sie die Taste am Ende des Batteriefachs. Wenn 2 grüne LEDs angezeigt werden, ist der Akku vollständig geladen. Wenn die rote LED leuchtet, bedeutet dies, dass mit dem Ladevorgang fortgefahren werden muss.

Für den Fall, dass das Fahrrad nicht sehr häufig benutzt oder über einen längeren Zeitraum gelagert wird, muss der Akku jeden Monat vollständig aufgeladen werden, um eine Verschlechterung zu vermeiden.

Aufmerksamkeit:

1) Die Batterielebensdauer kann nach langer Lagerung ohne regelmäßiges Aufladen, wie oben erwähnt, aufgrund der natürlichen Energieentladung verkürzt werden. 2) Verwenden Sie niemals Kabel oder Metalle jeglicher Art, um die beiden Pole der Batterie zu verbinden, da sonst die Batterie beschädigt wird und einen Kurzschluss verursacht. 3) Platzieren Sie die Batterie niemals in der Nähe von Feuer oder Wärmequellen. 4) Schütteln, zerbrechen oder werfen Sie den Akku nicht. 5) Wenn der Akku aus dem Fahrrad entfernt wird, bewahren Sie ihn außerhalb der Reichweite von Kindern auf, um unerwartete Unfälle zu vermeiden. 6) Es ist strengstens verboten, die Batterie zu öffnen oder zu zerlegen.

Verwendung des Akkuladegeräts

Bevor Sie den Akku aufladen, lesen Sie bitte die Bedienungsanleitung und das Ladegerätehandbuch, falls diese mit dem Fahrrad geliefert werden. Bitte beachten Sie auch beim Ladegerät folgende Punkte:

• Beachten Sie die Anweisungen auf dem Etikett des Ladegeräts.
• Benutzen Sie dieses Ladegerät nicht in der Nähe von explosiven Gasen oder ätzenden Substanzen. Schütteln Sie das Ladegerät nicht, setzen Sie es keinen Stößen aus und lassen Sie es nicht fallen. Schützen Sie das Ladegerät bei Verwendung in Innenräumen stets vor Regen und Feuchtigkeit. Die Temperaturtoleranz dieses Ladegeräts liegt zwischen 0 und +40 °C.
• Es ist verboten, das Ladegerät zu zerlegen; überlassen Sie das Gerät im Falle von Problemen einem qualifizierten Reparaturbetrieb.
• Um Ausfälle zu vermeiden, verwenden Sie ausschließlich das mit dem Elektrofahrrad mitgelieferte Ladegerät. Beachten Sie, dass die Nichteinhaltung dieser Verpflichtung zum Erlöschen der Garantie führt.
• Beim Laden sollen der Akku und das Ladegerät mindestens 10 cm von der Wand entfernt sein und sich an einem trockenen und belüfteten Ort befinden. Bringen Sie während des Gebrauchs keine Gegenstände in direkten Kontakt mit dem Ladegerät.
• Berühren Sie das Ladegerät während des Ladevorgangs nicht zu lange (Gefahr oberflächlicher Verbrennungen).
• Stellen Sie das Ladegerät an einem stabilen Ort auf.
• Decken Sie das Ladegerät nicht ab, da es sonst während des Ladevorgangs zu einer Überhitzung kommen kann.
• Tauchen Sie das Produkt nicht ein.
• Vermeiden Sie beim Aufladen des Akkus jeglichen Kontakt mit Wasser. Berühren Sie das Ladegerät nicht mit nassen Händen.
• Benutzen Sie das Ladegerät nicht mit beschädigten Netzkabeln oder Steckern. Stellen Sie sicher, dass der Stecker des Ladegeräts ordnungsgemäß mit dem Ladefach verbunden ist. Schließen Sie die Ladekontakte nicht mit einem Metallgegenstand kurz.
• Trennen Sie die Stromversorgung, bevor Sie die Kabel in die Batterie einführen oder abklemmen.
• Dieses Batterieladegerät wurde zum Laden von Lithiumbatterien entwickelt. Laden Sie nicht den falschen Akkutyp. Verwenden Sie es nicht mit einer nicht wiederaufladbaren Batterie.
• Das Gerät darf von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zum sicheren Gebrauch des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Außerhalb der Reichweite von Kindern aufbewahren. Dieses Produkt ist kein Spielzeug.
• Das externe Flexkabel dieses Produkts kann nicht ersetzt werden; wenn das Kabel beschädigt ist, sollte das Produkt entsorgt werden.
• Geben Sie das Produkt am Ende seiner Lebensdauer an einer Abfallentsorgungsstelle ab.

Ladevorgang

Wenn ein Griff des Stroms vorhanden ist, ist es bei dem Fahrrad möglich, den Akku direkt auf dem Fahrrad aufzuladen, ohne ihn abzunehmen. Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt. Öffnen Sie diese einfach, um den Akku direkt aufzuladen.

Die Entfernung des Akkus kann sich dort als nützlich erweisen, wo dies nicht möglich ist, Ihr Fahrrad zu verstauen oder wenn Sie sich nicht in der Nähe einer Steckdose befinden.

Hinweis: Der Akku muss an einem belüfteten Ort aufgeladen werden.

Bitte laden Sie den Fahrradakku auf, indem Sie diese Anweisungen befolgen:

• Der Akku kann über eine normale Steckdose aufgeladen werden. Eine Betätigung des Schalters ist nicht erforderlich.
• Stecken Sie den Stecker des Ladegeräts in den Akku und stecken Sie das Netzkabel des Ladegeräts in eine nahegelegene Steckdose.
• Während des Ladevorgangs leuchtet die LED am Ladegerät rot, wenn es ordnungsgemäß funktioniert. Wenn es grün wird, bedeutet dies, dass der Akku aufgeladen wurde.
• Um den Ladevorgang abzuschließen, müssen Sie den Netzstecker und dann den mit der Batterie verbundenen Stecker abziehen. Schließen Sie abschließend den Deckel des Batteriefachs.

Autonomie des Akkus

Dieses Elektrofahrrad ist mit einem hochwertigen Li-Ionen-Akku ausgestattet. Li-Ionen-Akkus verfügen über eine Aufladung ohne Memory-Effekt und einen weiten Toleranzbereich von -10 bis +40 °C.

Um eine maximale Batterielebensdauer zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie bitte die nachstehenden Nutzungs- und Wartungsanweisungen.

Wartung des Akkus

Es wird empfohlen, den Akku nach dem Aufladen 20 bis 30 Minuten ruhen zu lassen, bevor Sie ihn verwenden.

Die Akkulaufzeit hängt von verschiedenen Nutzungsfaktoren ab:

Die Wahl der Unterstützungsmodi, das Gewicht des Radfahrers, die Höhe der Straße, der Reifendruck, der Wind, die Tretkraft, der Beginn und die Häufigkeit von Pausen, die Außentemperatur.

Warnungen und Vorsichtsmaßnahmen

Es wird empfohlen, die Akkus regelmäßig oder nach jedem Gebrauch aufzuladen. Bei diesen Akkus gibt es keinen Memory-Effekt. Um die Lebensdauer zu maximieren, empfehlen wir:

• Vermeiden Sie heiße Umgebungen (ideale Ladetemperatur 20°C)
• Lassen Sie den Akku nach der Fahrt 30 Minuten lang abkühlen.

Vorsichtsmaßnahmen für die Verwendung:

• Verwenden Sie den Akku nur für dieses Fahrrad.
• Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät.
• Laden Sie den Akku nur an einem gut belüfteten Ort auf.
• Setzen Sie den Akku keinen Wärmequellen aus und laden Sie ihn nicht in der Sonne.
• Zerlegen oder modifizieren Sie das Gehäuse und den im Gehäuse enthaltenen Akku nicht.
• Verbinden Sie die (+) und (-) Pole der Batterie nicht mit einem Metallgegenstand.
• Verschütten Sie keine Flüssigkeit auf der Batterie.
• Benutzen Sie keinen beschädigten Akku.
• Laden Sie den Akku nicht weiter auf, wenn der Ladevorgang nach Ablauf der theoretischen Ladezeit nicht abgeschlossen ist.
• Verwenden Sie den Akku nicht, wenn er einen seltsamen Geruch verströmt, ungewöhnlich warm wird oder der Verdacht besteht, dass er abnormal ist.
• Lassen Sie die Batterie nicht in der Reichweite von Kindern.
• Laden Sie den Akku vor einer längeren Lagerung auf und führen Sie den gleichen Vorgang nach der Lagerung durch.

Batterielebensdauer

Die Akkuleistung kann durch Abnutzung nach vielen Aufladungen beeinträchtigt werden. Dies hängt davon ab, wie das Fahrrad mit Tretunterstützung verwendet wird.

Bringen Sie gebrauchte Batterien zu Ihrem Geschäft oder zu spezialisierten Entsorgungsstellen. Werfen Sie entladene Batterien auf keinen Fall in die Natur.

Wartung des Akkus

Um eine maximale Lebensdauer der Batterie zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie die folgenden Anweisungen: Anweisungen zur Nutzung und Wartung:

Wenn Sie bemerken, dass der Ladevorgang sinkt, muss der Akku bei 10 % bald wieder aufgeladen werden.

EMPFEHLUNG: Wenn das Fahrrad über einen bestimmten Zeitraum nicht genutzt wird, sollte es jeden Monat aufgeladen werden. Das Batteriegehäuse muss an einem trockenen, sicheren Ort bei einer Temperatur zwischen 5 °C und 35 °C gelagert werden.

Ich benachrichtige:

Die Batterielebensdauer kann sich bei längerer Lagerung ohne regelmäßiges Aufladen wie oben erwähnt verkürzen. - Verwenden Sie kein Metall, um zwei Batteriepole direkt zu verbinden, da dies zu einem Kurzschluss führen kann. - Platzieren Sie die Batterie niemals in der Nähe eines Kamins oder einer anderen Wärmequelle. Schütteln Sie den Akku nicht, vermeiden Sie Stöße und Stürze. - Wenn der Akku aus dem Fahrrad entfernt wird, bewahren Sie ihn außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden. - Es ist verboten, die Batterie zu öffnen.

Verwendung und Wartung des Elektromotors

Unsere Fahrräder mit Tretunterstützung sind so programmiert, dass die elektrische Unterstützung nach einer halben Pedalumdrehung startet.

Benutzen Sie das Fahrrad nicht an überschwemmten Orten oder bei Sturm. Tauchen Sie die elektrischen Komponenten nicht in Wasser, um Schäden zu vermeiden. Vermeiden Sie Stöße gegen den Motor, die ihn beschädigen könnten.

Wartung des Steuergerätes

Es ist sehr wichtig, den Controller entsprechend den folgenden Anweisungen zu pflegen:

Schützen Sie den Controller vor eindringendem Wasser und tauchen Sie ihn niemals in Wasser ein.

Hinweise: Wenn Sie den Verdacht haben, dass Wasser in das Fach gelangt ist, schalten Sie den Akku aus und fahren Sie ohne Hilfe fort. Ein Neustart ist möglich, sobald der Controller getrocknet ist.

Schütteln Sie den Controller nicht und setzen Sie ihn keinen Stößen oder Stürzen aus.

Hinweis: Öffnen Sie nicht das Gehäuse des Controllers. Jeder Versuch, das Gehäuse des Controllers zu öffnen, es zu verändern oder anzupassen, führt zum Erlöschen der Garantie. Bitte beauftragen Sie Ihren Händler oder Fachmann mit der Durchführung der Reparaturen.

Jede Änderung der Parameter des elektrischen Managementsystems, insbesondere die Änderung der Geschwindigkeitsbegrenzung, ist ausdrücklich verboten und führt zum Erlöschen der Fahrradgarantie.

Hauptdatenblatt

Maximalgewicht: Radfahrer + Ladung + Fahrrad		130 kg
Höchstgeschwindigkeit mit Unterstützung		25 km/h
Autonomie		Appross. 40 - 50 km
Motorisierung	Leistung maximal	250 W
	Stromspannung	36V
	Maximaler Lärm während die Verwendung	< 70 dB
Schlagzeug	Kerl	Lithium- lonen
	Stromspannung	36V
	Kapazität	10,4Ah
	Gewicht	3 kg
	Ladezeit	6 - 8 h
	Anzahl der Zyklen	500 Zyklen
Ladegerät	Eingangsspannung	100–240 V
	Ausgangsspannung	36V
Gesamtgewicht des Fahrrads		29 kg
Fahrradgroße		20"
Reifen-/Radgroße		20 x 4.0
Benutzerlös		160 - 180

Nach dem Verkauf

Komponenten, die Verschleiß unterliegen

Die verschiedenen Verschleißteile sind Standardartikel. Ersetzen Sie verschlissene und/oder auszuscheidende Teile immer durch identische Komponenten, die auf dem Markt oder bei Ihrem Händler erhältlich sind.

Grundlegende Fehlerbehebung

Versuchen Sie nicht, auf eine Komponente zuzugreifen oder diese elektrisch autonom zu reparieren. Kontaktieren Sie den Spezialisten in Ihrer Nähe zur Inspektion durch eine qualifizierte Person.

Die folgenden Informationen sind mit Absicht informativ und sie sind keine Anweisungen, die Sie dazu anleiten, den Radfahrer bei Reparaturen zu unterstützen. Jeder genannte Reparaturablauf muss von einem Fachmann erledigt werden, der kompetent und kenntnisreich ist, was Sicherheitsfragen und Wartung elektrischer Systeme betrifft.

Beschreibung des Problems	Mögliche Ursachen	Auflösung
Nach dem Einschalten des Akkus understands der Motor das Treten nicht.	1) Das Motorkabel (abgedichtete Verbindungsstelle) ist falsch angeschlossen2) Der Bremshebel kehre nicht ordnungsgemäß in die Normalposition darüber, wodurch der Schalter ausgeschaltet wurde.3) Die Batteriesicherung ist durchgebrannt4) Der Geschwindigkeitssensor ist zuweit von der Magnetscheibe auf der BB-Achse entfernt5) Die Verbindung zwischen Sensor und Controller ist nicht zustande gekommen oder es liegt ein Fehlkontakt vor.	Überprüfen Sie zunachst, ob der Akku geladen ist. Wenn nicht, laden Sie es neu.1) Überprüfen Sie, dass die Verbindung keine Probleme aufweist2) Bringen Sie den Bremshebel vorsichtig in seine normale Position darüber, ohne zu bremsen3) Öffnen Sie den oberen Teil des Batterieblocks und überprüften Sie den Zustand der Sicherung. Wenn es geschmolzen ist, wenden Sie sich an ihren Handler oder einen autorisierten Fachmann, um es auszutauschen.4) Stellen Sie den Abstand zwischen Sensor und Magnetband so ein, dass er 3 mm nicht überschreiben.5) Stellen Sie safer, dass Controller und Sensor richtig angeschlosen sind.
Die Akkulaufzeit nimmt ab (Hinweis: Die Batterieleistung hangt direkt vom Gewicht des Radfahrers, des Gepäcks, der Windstärke, der Straßenart und dem ständigen Bremsen ab.)	1) Die Ladezeit reicht nicht aus2) Die Umgebungstemperatur ist zu niedrig und beeinträchtigt den Batteriebetrieb3) Hügel oder Gegenwind sind früig und die Straßen sind in schlechtem Zustand4) Der Reifendruck reicht nicht aus (erneut aufpumpen)5) Häufiges Herunterfahren und Neustarten6) Der Akku wurde länger Zeit ohne Aufladen gelagert.	1)itte laden Sie den Akku gemäß den Anweisungen (Kapitel 7.3) auf.2) Im Winter oder bei Temperaturen unter 0°C muss die Batterie im Innenbereich gelagert werden3) Dies ist eine normale Ursache und das Problem wird behoben, wenn sich die Bedingungen verbessern4) Pumpen Sie die Reifen auf einen Druck von 3,1 bar auf5) Das Problem wird durch eine Verbesserung der Nutzungsbedingungen gelöst6) Führten Sie eine regelmäßige Aufladung gemäß der Bedienungsanleitung durch. Wenn Sie das Problem nicht lose
		konnen, wenden Sie sich an ihren Händler oder einen qualifizierten Fachmann.
Nach dem Anschlieben des Ladegeräts leuchten die Lade-LEDs nicht.	1) Problem mit der Steckdose2) Falscher Kontakt zwischen der Eingangsbuchse des Batterieladegeräts und der Steckdose.3) Die Temperatur ist zu niedrig.	1) Überprüfen und reparieren Sie die Steckdose2) Überprüfen Sie die Steckdose und stecken Sie sie vollständig ein3) Führren Sie den internen Ladevorgang durchWenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sichitte an ihren Händler oder einen qualifizierten Fachmann.
Nach einer Ladezeit von mehr als 4/5 Stunden leuchtet die Lade-LED immer noch rot.(Hinweis: Es ist sehr wichtig, den Akku gemäß den Anweisungen aufzuladen, um eine Beschädigung des Materials zu vermeiden.)	1) Die Umgebungstemperatur beträgt mindestens 40 °C2) die Umgebungstemperatur ist gleich oder niedriger als 0 °C3) Das Fahrrad wurde nach dem Gebrauch nicht aufgeladen, wodurch es überfällig entladen wurde4) Die Ausgangsspannung ist zu niedrig, um die Batterie aufladen zu können.	1) Laden Sie den Akku bei einer Temperatur unter 40 °C und gemäß den Anweisungen auf2) Laden Sie den Akku in Innenräumen und gemäß den Anweisungen auf3) Warten Sie den Akku ordnungsgemäß, um zu verhindern, dass er zu lange aufgeladen wird4) Nicht bei einer Spannung unter 100 V aufladen.Wenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sichitte an ihren Händler oder einen qualifizierten Fachmann
LCD Bildschirm:Die Geschwindigkeit wird nicht auf dem LCD-Bildschirm angezeigt.	Die Magnetperle an der Radspeiche ist zuweit vom Sensor entwickelt (hinter dem Rahmen oder der Vordergabel angebracht), sodass der Sensor kein Signal empfängt, wenn sich das Rad dreht.	Überprüfen Sie den Abstand zwischen der Magnetkugel und dem Sensor und stellen Sie sicher, dass er 5 mm nicht überschreitet.

Fehlerbehebung beim Ladegerät:

• Das rote Licht funktioniert beim Laden nicht: Überprüfen Sie, ob die Anschlüsse richtig angeschlossen sind. Prüfen Sie, ob die Normalspannung plötzlich überschritten wurde; in diesem Fall überprüfen Sie bitte das Ladegerät auf Reparatur. Wenn das offen Gesagte zutrifft, ist die Batterie definitiv defekt.
• Das rote Licht wird nicht grün: Schalten Sie den Strom aus, schreiben Sie dann nach 5 Sekunden den Sektorstrom an und fahren Sie mit dem Laden fort. Lädt der Akku nicht mehr, ist er definitiv defekt.
• Das rosa Licht wird sofort grün: Überprüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn nicht, ist der Akku oder das Ladegerät defekt.
