Produkttype	Foldbar elcykel
Mærke	Sharp
Model	BKFD06EN
Hjulstørrelse	20 tommer (20 x 4.0)
Totalvægt	29 kg
Maksimal støttevægt (bruger + last)	130 kg
Anbefalet brugerhøjde	160 - 180 cm
Maksimal hastighed med assistance	25 km/t
Rækkevidde (ca.)	40 til 50 km
Motor	Motor 250 W, 36 V
Batteri	Lithium-ion, 36 V, 10,4 Ah, 3 kg
Opladningstid	6 til 8 timer
Oplader	100-240 V indgang, 36 V udgang
Assistenttrin	5 trin (0 til 5)
Display	LCD-skærm (hastighed, batteriniveau, ODO/TRIP)
Belysning	Forlygte og baglygte (styring fra displayet)
Bremser	Mekaniske skivebremser, diameter 160 mm
Transmission	Baggear, kæde
Foldbar ramme	Hurtiglås i midten
Bagagebærer	Maksimal belastning 25-27 kg
Støtteben	Inkluderet
Vedligeholdelse	Rengøring med ferskvand, kædesmøring, eftersyn hver 6. måned
Garanti	Ramme 2 år, elektroniske dele 2 år, batteri 2 år (fejl)

Ofte stillede spørgsmål - BKFD06EN SHARP

Hvordan starter jeg el-assistenten?

Tænd batteriet med hovedafbryderen, tryk derefter længe (>2s) på tænd/sluk-knappen på LCD-skærmen. Assistenten aktiveres efter en halv omdrejning af pedalerne.

Hvad er den maksimale hastighed med assistance?

Motoren yder assistance op til 25 km/t. Derover afbrydes assistancen, og du cykler uden hjælp.

Hvordan justerer jeg sædehøjden?

Åbn hurtigspændebøjlen på sadelpinden, juster højden, sørg for ikke at overskride minimumsindsætningsmærket, og luk derefter bøjlen fast.

Hvordan folder jeg rammen?

Lås foldearmen op i midten af rammen, skub cyklens forside bagud. Sørg for, at mekanismen er korrekt låst, inden du bruger den udfoldede cykel.

Hvad er batteriets rækkevidde?

Rækkevidden er omkring 40 til 50 km afhængigt af assistenttrin, brugerens vægt, terræn og dæktryk.

Hvordan vedligeholder jeg batteriet?

Oplad batteriet efter hver brug eller mindst én gang om måneden, hvis det ikke bruges. Opbevar det tørt ved 5-35°C. Brug kun den medfølgende oplader.

Hvad gør jeg, hvis LCD-skærmen ikke viser hastigheden?

Kontroller afstanden mellem magneten på egen og hastighedssensoren: den må ikke overstige 5 mm. Juster magnetens position om nødvendigt.

Hvilke bremser har cyklen, og hvordan justeres de?

Cyklen er udstyret med mekaniske skivebremser. For at justere klodsernes afstand skal du bruge positionsskruerne og kabelspændingen. Den ideelle afstand er 0,2 til 0,4 mm.

Kan jeg udskifte dele med ikke-originale modeller?

Det anbefales kraftigt at bruge originale dele for at sikre sikkerhed og ydeevne. Brug af ikke-overensstemmende dele kan annullere garantien.

Hvilket dæktryk anbefales?

Trykket er angivet på dækkets sidevæg. For dæk 20x4,0 er det normalt mellem 2,5 og 4,0 bar (35-55 PSI). Juster efter brugerens vægt.

BRUGSANVISNING BKFD06EN SHARP

Oversættelse af den oprindelige bekendtgørelse

Formålet med denne manual er at give dig de nødvendige oplysninger til korrekt brug, justering og vedligeholdelse af din cykel.

Tag dig tid til at læse disse instruktioner omhyggeligt, før du kører, og gem dem i hele cyklens levetid. De indeholder vigtige sikkerheds- og vedligeholdelsesinstruktioner.

Det er brugerens ansvar at læse denne vejledning, før du bruger produktet.

Manglende overholdelse af disse instruktioner udsætter dig for risikoen for forkert brug af din cykel, for tidligt slid på visse komponenter, som kan føre til fald og/eller en ulykke.

I tilfælde af at en original del viser sig at være defekt i udførelsen inden for garantiperioden, lover vi at udskifte den. Garantiperioden for e-cykler er som følger:

Rammer og gafler: 2 år. Elektriske dele: 2 år med korrekt pleje og vedligeholdelse. Alle andre komponenter: 2 år med korrekt pleje og vedligeholdelse.

Hvad angår batteriet, er det garanteret mod fabrikationsfejl i 6 måneder på stykkerne forbrugsvarer (celler) og 24 måneder på stykker elektriske, med forbehold om overholdelse af instruktionerne for brug og opbevaring angivet nedenfor:

Tilslut ikke den positive pol direkte til terminalen på dette batteri; Anbring ikke batteriet på et sted med høj temperatur, i et udsat miljø eller i nærheden af ild; Anbring ikke batteriet i et fugtigt miljø eller nedsænket i en væske; Skil ikke batteripakken ad uden vejledning fra en tekniker; Opbevar batteriet i et tørt og tempereret miljø. Indlæs batteriet hele måneden; Fyld venligst dette batteri med oplader eksklusivt ledsaget af din cykel. Rapporter dit brugte batteri hjemme hos din forhandler.

Denne garanti inkluderer ikke arbejds- eller transportomkostninger. Virksomheden påtager sig intet ansvar for følgeskader eller særlige skader. Denne garanti gælder kun for den oprindelige detailkøber med købsbevis, der validerer ethvert krav. Denne garanti gælder kun i tilfælde af defekte dele og dækker ikke virkningerne af normal brug, udlejningsbrug, professionel brug eller skader forårsaget af ulykker, misbrug, overdreven belastning, uagtsomhed, forkert montering, forkert vedligeholdelse eller tilføjelsesgenstande, der ikke er i overensstemmelse med normal brug af cyklen.

Ingen cykel er uforgængelig, og der kan ikke accepteres krav for skader forårsaget af forkert brug, udlejningsbrug, professionel brug, brug i konkurrencer, stunts, rampespring, spring eller lignende aktivitet. Reklamation skal ske til forhandleren. Dine juridiske rettigheder påvirkes ikke.

Virksomheden forbeholder sig ret til at ændre eller rette oplysninger uden varsel. Alle oplysninger og detaljer i denne vejledning er korrekte på udskrivningstidspunktet.

Det er forbudt at ændre eller manipulere med manualen, der følger med cyklen.

Cyklen er certificeret i henhold til standarderne i den gældende lov.

Det er absolut forbudt at ændre parametrene og specifikationerne for de samlede elektriske/mekaniske komponenter og motorcyklens standardfunktioner, fordi dette ville kompromittere kredsløbets korrekte drift og brugerens egen sikkerhed.

Skulle dette ske, vil brugeren være fuldt ansvarlig for alt relateret til udskiftning.

Betingelser for brug af elektrisk assisteret cykel

Denne elektrisk assisterede cykel er designet til by- og bynært brug. Den giver dig mulighed for at bevæge dig rundt i byen, på vejen eller på asfalteret overflade, hvor dækkene altid er i kontakt med jorden. Den er udstyret med elektrisk pedalassistance, som vil gøre alle dine daglige ture lettere, så du kan køre længere og længere. Din elcykel er en voksencykel til personer over 14 år. I tilfælde af at cyklen bruges af et barn, ligger ansvaret hos forældrene, og de skal sikre, at brugeren er i stand til at bruge cyklen sikkert.

Din cykel er ikke beregnet til brug på ikke-asfalteret eller ujævnt terræn. Den er ikke designet til terrænbrug eller til konkurrence. Manglende overholdelse af denne praksis kan resultere i et fald eller en ulykke og kan for tidligt og potentielt irreversibelt forringe din elcykels tilstand.

Din elcykel er ikke en knallert. Formålet med assistancen er at give et supplement til pedalerne. I det øjeblik du begynder at træde i pedalerne, starter motoren og hjælper dig i indsatsen. Assistancen varierer alt efter cyklens hastighed: høj ved opstart, mindre vedvarende, når cyklen lanceres, og forsvinder, når cyklen når 25 km/t. Assistancen afbrydes, så snart et af de to bremsegreb aktiveres, eller hastigheden er over 25 km/t. Dette genoptages automatisk under 23 km/t med pedaler.

Det skal vedligeholdes korrekt i henhold til instruktionerne i denne vejledning.

ADVARSEL: Som enhver mekanisk komponent er en cykel udsat for høj belastning og slid. Forskellige materialer og komponenter kan reagere forskelligt på slid eller træthed. Hvis den forventede levetid for en komponent er overskredet, kan den pludselig gå i stykker og risikere at skade cyklisten. Revner, ridser og misfarvning i områder med høj belastning indikerer, at komponenten har overskredet sin levetid og bør udskiftes.

Anbefaling: Sikker og tryg brug

Før du bruger din e-cykel, skal du sørge for, at den er i god stand. Kontroller især følgende punkter:

• Stillingen skal være behagelig
• Møtrikker, skruer, spændehåndtag, spændekomponenter
• Bremser er i funktionsdygtig stand. Styret er let at dreje uden for meget slør, og styret er korrekt fastgjort til stilken.
• Hjulene er uhindrede, og lejerne er korrekt justeret
• Hjulene er ordentligt spændt og fastgjort til rammen/gaflen. Dækkene er i god stand, og deres tryk er godt. Fælgens tilstand
• Pedalerne er solidt fastgjort til kranksættet
• Driften af transmissionen
• Reflekserne er i den rigtige position.

ANBEFALING: Din elektrisk assisterede cykel skal serviceres hver 6. måned af en professionel for at sikre, at den er i god stand og sikker at bruge. Det er brugerens ansvar at sikre, at alle komponenter er i god stand før brug.

Vælg et sikkert sted væk fra trafikken for at gøre dig bekendt med din nye cykel. Assistancen kan udløses med kraft, tjek at dit styr er lige, og at vejen er fri.

Sørg for, at du er ved godt helbred, før du sætter dig på cyklen.

I tilfælde af usædvanlige vejrforhold (regn, kulde, nat osv.), vær særlig opmærksom og tilpas din hastighed og reaktioner derefter.

Når du transporterer din cykel uden for dit køretøj (cykelholder, tagbøjle osv.), anbefales det kraftigt at fjerne batteriet og opbevare det på et tempereret sted.

Brugeren skal overholde kravene i nationale regler, når cyklen bruges på offentlig vej (f.eks. belysning og signalering).

ADVARSEL: Du anerkender, at du er ansvarlig for ethvert tab, personskade eller skade forårsaget af manglende overholdelse af ovenstående instruktioner, og at dette automatisk vil ugyldiggøre garantien.

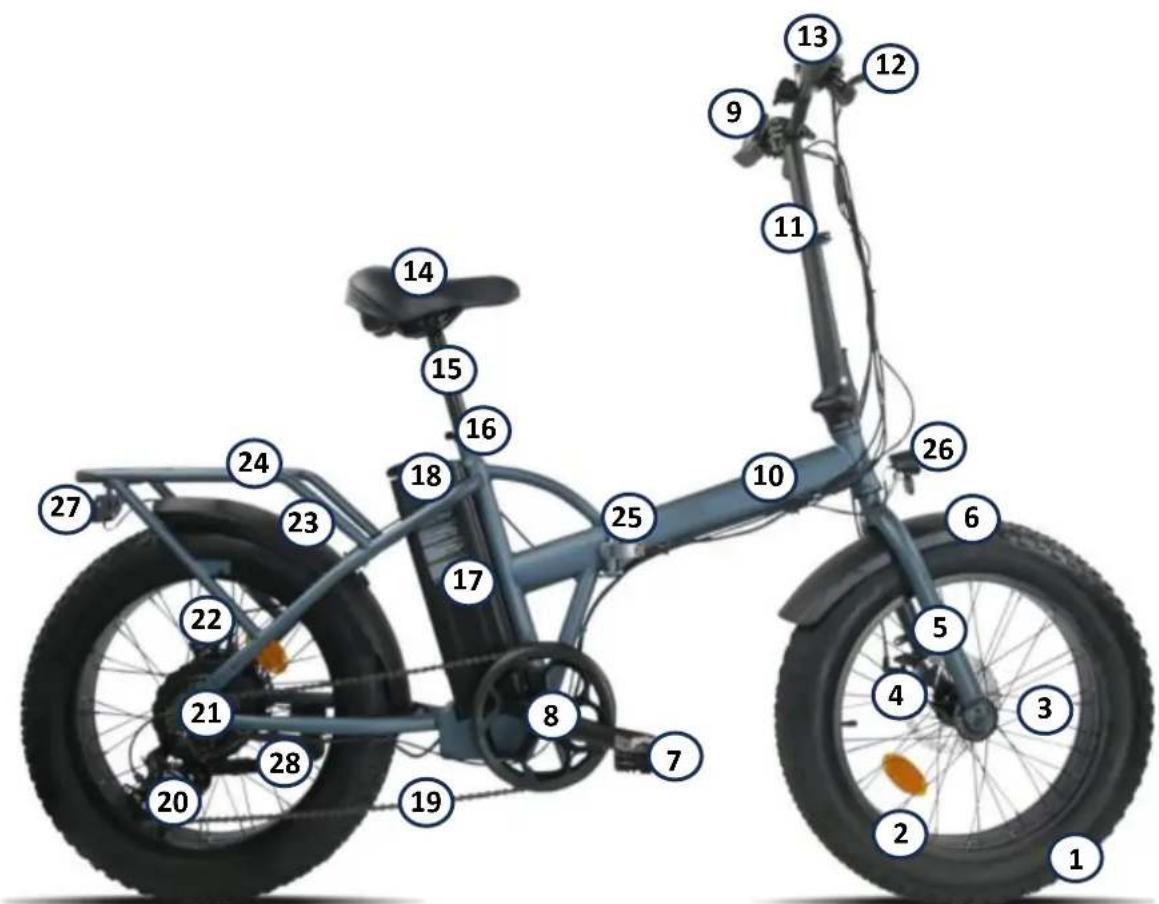

Struktur af elektrisk assisterede cykler

BK-FD06E komponenter

1. Dæk og slange
2. Fælg
3. Eger
4. Forbremse
5. Gaffel
6. Skærm
7. Pedaler
8. Kranksæt og krumtap
9. Skærm LED
10. Ramme
11. Styr og frempind
12. Bremsegreb
13. Greb
14. Sadel
15. Sadelpind
16. Sadelklemme
17. Batteri
18. Nøglelås
19. Kæde
20. Bagskifter
21. Bagmotor
22. Bagbremse
23. Skærm
24. Bageste bagagebærer
25. Rammelåse-/oplåsningssystem
26. Forlygte
27. Baglygte
28. Støtteben

Første opstart og indstillinger

Installation af sikkerhedselementer

Belysning

Belysningen leveres til dig, og den består af to reflektorer (en hvid inkluderet i den forreste forlygte og en rød fastgjort på den bageste stænkskærm), en forlygte, en baglygte og reflektorer placeret mellem hjulenes eger.

Belysningssystemet er en sikkerhedsfunktion på din cykel, og det skal være til stede på din cykel. Kontroller, at dit belysningssystem fungerer korrekt, før du kører.

Forlygte

Frontbelysningen aktiveres direkte fra skærmen. Se kapitlet "Skærm" på de følgende sider.

Baglygte

Bagbelysningen aktiveres direkte fra skærmen. Se kapitlet "Display" på de følgende sider.

Cykelklokke

En klokke er installeret på dit styr. Den giver dig mulighed for at blive hørt 50 m væk.

Klokken er en sikkerhedsfunktion på din cykel, og den skal være til stede på dit styr.

Brug af hjelm

For sikker brug anbefales det kraftigt at bære en cykelhjelm. Det garanterer en reduktion af hovedtraumer i tilfælde af et fald og øger brugersikkerheden.

ADVARSEL: Det er obligatorisk at bære hjelm for børn under 14 år som fører eller passagerer.

Spørg din forhandler for at få flere oplysninger.

Justering af sadel og styr

Det er vigtigt at tilpasse indstillingerne på din cykel til din morfologi.

Sadel

Åbn systemet til hurtig frigivelse (se afsnittet for metoden til brug af hurtigudgivelsen).

Når du justerer sadlen til dens laveste position, skal du sørge for, at den ikke rører nogen del af cyklen, såsom bagagebæreren. På samme måde skal du passe på ikke at overskride minimumsmærket for indføring af sadelrør. Dette indføringsmærke bør aldrig være synligt, når du bruger cyklen.

For at kontrollere den korrekte sadelhøjde skal du sidde med benene strakt ud og hælen hvilende på pedalen (fig. B). Når du træder i pedalerne, vil knæet være let bøjet med foden i lav position (fig. A).

Styr/frempind

Cyklen er udstyret med en justerbar foldesøjle, så cyklen kan fylde mindre og lette lastning og transport. For at folde stilken skal du følge proceduren i rækkefølge som vist på billederne nedenfor.

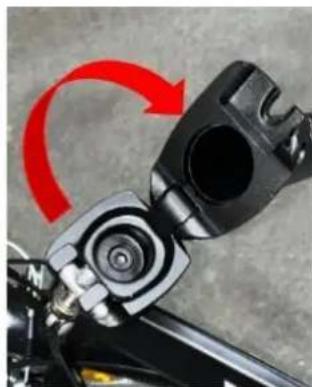

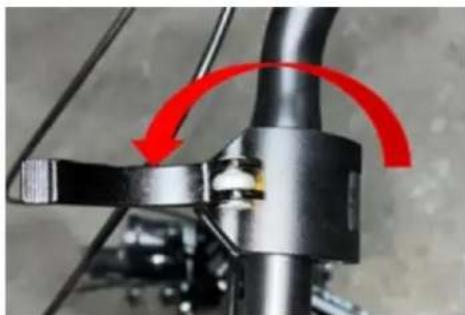

Vigtigt!

Lås sikkerhedshåndtaget op, før du trækker ned i håndsvinget, der fastgør søjlen.

For at bringe stammen tilbage til den korrekte position til brug skal du udføre den samme procedure i omvendt rækkefølge.

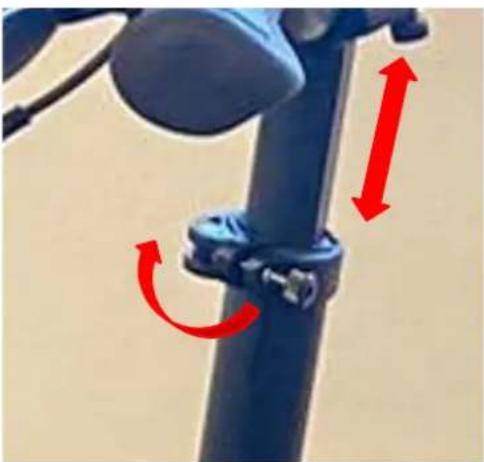

Du kan justere højden på sadelpinden ved at bruge kravelåsen på sadelpindens stilk.

Forsigtig: Sørg for at stramme kravelåsen godt fast, før du bruger cyklen.

Du kan justere styrvinklen ved at justere kravelåsen på frempinden.

Forsigtig: Sørg for at stramme kravelåsen godt fast, før du bruger cyklen.

Det anbefales at få disse operationer udført af en kvalificeret tekniker. Sørg

for, at styret er vinkelret på forhjulsaksen.

ADVARSEL: Styret kan påvirke rytterens reaktionsevne negativt ved bremsning og sving.

Foldbar cykellas

Cykelstellet leveres med en quick-lock-enhed, der gør det nemt at folde stelletammen.

For at folde rammen sammen skal du blot frigøre quicklock-systemet, der er placeret i midten af stellet, og skubbe fronten af cyklen, mens du holder fast i bagenden.

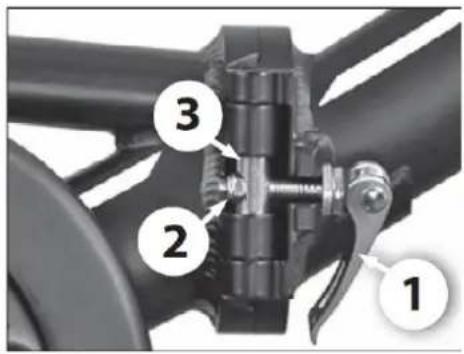

1-Håndtag 2- Justeringsmøtrik 3-Hængselstift

FARE: Når cyklen er blevet åbnet, skal du altid kontrollere, at hurtigudløsersystemet er sikkert, før du kører cyklen.

ADVARSEL: Hurtigudløsermekanismer er designet til at blive betjent manuelt. For at undgå at beskadige

mekanismen, brug aldrig værktøj til at låse eller låse den op. For at justere klemkraften, brug justeringsmøtrikken, der er placeret foran håndtaget, og drej ikke hurtigudløserhåndtaget.

For at låse eller låse systemet op skal du åbne låsehåndtaget og manuelt dreje møtrikken modsat klem skruen for at løsne systemet. Brug derefter håndtaget til at trække spændeskruen ud. Tryk på hængselstiftknappen øverst, og træk i håndtaget

opad for at låse foldemekanismen op. Træk i den forreste del af rammen for at folde cyklen. Gentag den samme proces omvendt for at folde rammen.

FARE: Sørg for at stramme enheden, før du kører på cyklen. Hvis håndtaget kan betjenes med et lille manuelt tryk, er det ikke tilstrækkeligt spændt. Det er derfor nødvendigt at efterspænde justeringsmøtrikken uden brug af værktøj.

BEMÆRK: I nogle tilfælde kan låse-/oplåsningsproceduren variere.

Dæk

Kontroller dæktrykket regelmæssigt. Kørsel med for lavt eller for højt dæktryk kan påvirke ydeevnen, forårsage for tidligt slid, reducere rækkevidden eller øge risikoen for en ulykke.

Hvis der er betydeligt slid eller et hak på et af dækkene, skal du udskifte det, før du kører på cyklen. Et trykområde er angivet på dækkets sidevæg af producenten og i følgende tabel. Trykket skal tilpasses efter brugerens vægt.

				Tryk
Model	Cykel størrelse	Luftkammerets størrelse	Dæk størrelse	PSI	Bar
City	20"	20 x 4,0	20 x 4,0	Kontroller værdierne direkte på dækket	Kontroller værdierne direkte på dækket

Metode til bestemmelse af korrekt justering af hurtigudløsermekanismer (hjul- og sadeklemme)

Hurtigudløserenheder er designet til at blive betjent manuelt. Brug aldrig værktøj til at blokere eller fjerne blokeringen af mekanismen for ikke at beskadige den.

For at justere hjulakslens klemkraft skal du bruge justeringsmøtrikken og ikke hurtigudløserhåndtaget. Hvis håndtaget kan flyttes med minimalt håndtryk, er det ikke stramt nok. Det er derfor nødvendigt at stramme justeringsmøtrikken.

Hurtigudløsersystemet skal markere gaffeludfaldene, når de er lukket i låst position.

Ved hver justering skal du kontrollere, at forhjulet er korrekt centreret i forhold til gaflen. For at justere, lukke og åbne hurtigudløsermekanismerne skal du anvende følgende metode:

Justering af bremserne

Før hver brug skal du kontrollere, at for- og bagbremserne er i perfekt stand.

Det højre håndtag aktiverer din bagbremse. Det venstre håndtag aktiverer forbremsen.

Det anbefales at fordele din bremsekraft i gennemsnit 60/40 mellem for- og bagbremsen. Bremsegrebene må ikke dreje med styret, og kapperne må ikke dreje med lukkede vinkelbaner, så kablerne glider med mindst mulig friktion. Beskadigede, flossede, rustne kabler skal udskiftes med det samme.

ADVARSLER:

• I tilfælde af regn eller vådt vejr forlænges bremselængden. Det anbefales at forudse bremsning i en sådan situation.
• Ved sving og bremsning kan styret have en negativ indflydelse på cyklistens reaktionstid.
• Rør ikke ved skivebremserne efter intensiv brug af bremsesystemet på din elcykel med risiko for at blive brændt.

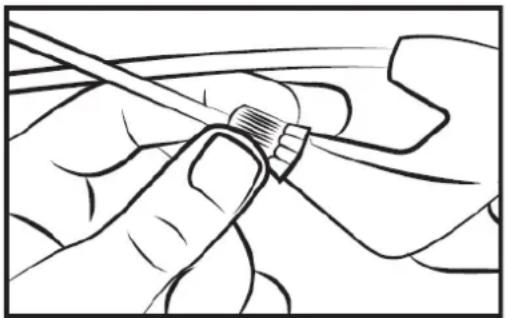

Justering af mekaniske skivebremser

Bremseklodserne udøver tryk på en skive, der er fastgjort i hjulnavet. Trykintensiteten reguleres af et bremsegrebshåndtag med et kabel. Betjen ikke bremsegrebet, når hjulet er løsnet fra rammen eller gaflen.

For at justere det automatiske skivebremsebeslag skal du skrue fastgørelsesskruen af fremsebeslagsholderen.

Brems med det tilsvarende bremsegreb (bremsebeslaget er placeret korrekt), og hold fremsehandtaget i denne position ved at stramme beslagsholderens fastgørelsesskruer.

Kontroller, at den indvendige pude (inde i skiven) er 0,2 - 0,4 mm fra skiven. Hvis ikke, spænd pudens positioneringsskrue, indtil der er et mellemrum på 0,2 - 0,4 mm mellem puden og skiven.

For at justere den ydre pude (på ydersiden af hjulet) skal du blot ændre bremsekabeltrykket for at opnå et mellemrum på 0,2 - 0,4 mm på niveau med beslaget eller bremsegrebet.

Det anbefales aldrig at hælde olie eller smøremateriale på skiven eller klodserne (f.eks. ved servicering af kæden eller skifteren). Hvis dette sker, skal puderne eller skiven affedtes eller udskiftes.

Kontroller justeringen af puderne ved at dreje hjulet for at bruge cyklen på vejen.

Skiver: cyklen er udstyret med skiver med en diameter på 160 mm.

• Et møtrik- og læsemøtriksystem på niveau med fremsegrebet eller beslaget giver dig mulighed for at justere kablet og dermed fremsekraften, som vil variere over tid afhængigt af slid på fremseklodserne.

• Bremseklodserne er standard, udskift dem, når kloden ikke længere har friktionskomponenter.

Glem ikke, at nye bremseklodser skal brydes ind. Indbruddet udføres ved hjælp af cyklen i et par minutter og aktiverer bremserne skiftevis mellem bratte stop og let opbremsning.

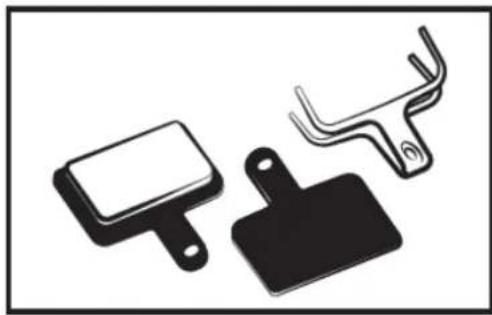

Udskiftning af bremseklodser

Fjern hjulet og fjern de gamle klodser fra bremsekaliberen. Placer de nye klodser i skydelæren, så bremsefladerne rører hinanden. Rør ikke ved bremsefladerne. Indsæt klodserne en ad gangen i bremsekaliberen.

Juster derefter bremserne i henhold til det foregående afsnit.

Slid på fælgene

Som enhver anden del, der er udsat for slid, bør fælgen kontrolleres regelmæssigt. Fælgen kan svækkes og knække, hvilket får dig til at miste kontrollen og falde.

ADVARSEL: Det er meget vigtigt at kontrollere sliddet på fælgene. En beskadiget fælg kan være meget farlig og skal udskiftes.

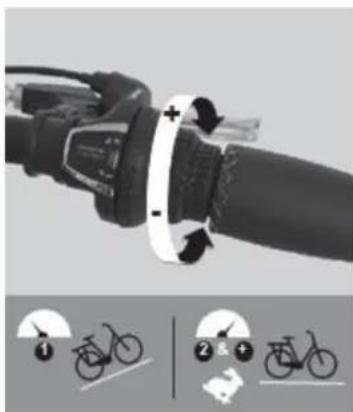

Justering af gearskiftesystemet

Din cykel har flere manuelt udskiftelige hastigheder med et Shimano RevoShift-system med bagskifter. Brug det højre håndtag til at foretage den ønskede ændring.

Jo højere indikatoren er, jo sværere bliver det at træde i pedalerne og omvendt.

Vær forsigtig, træd aldrig baglæns, mens du skifter gear, og tving aldrig kommandohåndtaget.

For at opnå en optimal udnyttelse af gearskiftesystemet anbefaler vi, at du undgår at skifte gear på anden måde end under tunge pedaler.

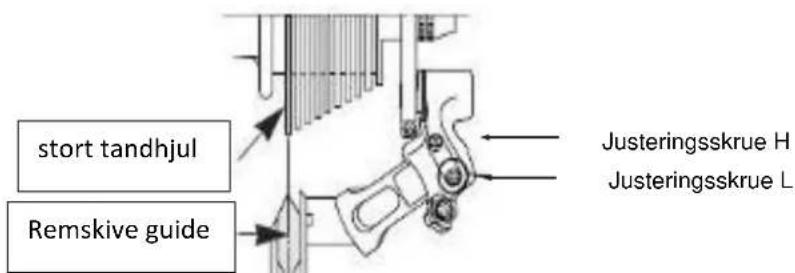

Justering af stop

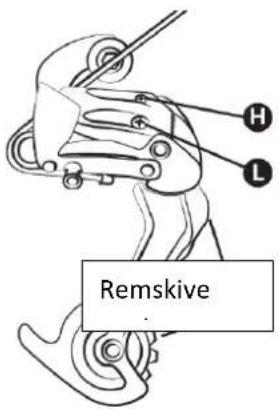

Gearskifterens vandring justeres ved hjælp af H- og L-skruerne.

Skrue L bruges til at justere det øverste stop (stor gearside). Ved at løsne skrue L placeres kæden længere uden for det store tandhjul.

Skrue H bruges til at justere det nederste stop (lille tandhjulsside). Ved at løsne skrue H placeres kæden længere uden for det lille tandhjul.

Disse manipulationer udføres ved kvart omdrejning. Ved hver justering skal du opnå en perfekt justering mellem tandhjulet, kæden og remskiven på bagskifteren.

Diagram over bagskifter

Justering af kabelspænding

For at indstille et korrekt tandhjulsskift skal du bruge knappen på bagskifteren eller grebet. Dette hjul giver dig mulighed for at justere spændingen af gearkablet og giver dig mulighed for at placere skifteren korrekt i henhold til den valgte hastighed.

Indstilling af kæde

Din cykel er udstyret med en udvendig bagskifter, kæden spændes automatisk.

Nye kæder sælges med for mange led, det første skridt er at reducere det til den korrekte længde. Den sikreste metode er at tælle antallet af led i den gamle kæde for at justere den nye. For at adskille den gamle kæde skal du blot omgå den (fjern en nitte).

Når den er fjernet, skal den nye monteres. For at gøre dette skal den føres rundt om krumtapsættets kædehjul og det bageste tandhjul, så det griber korrekt ind i de andre elementer i transmissionen. For at lukke kæden anbefaler vi at bruge en hurtigudløser. Dette fungerer som et kvindeligt led, der passer mellem to mandlige led. Efterfølgende vil hurtigudløsningen også gøre det lettere at fjerne kæden til rengøring.

For at kontrollere, om kædens længde er korrekt, skal den sættes på det største tandhjul. I denne konfiguration skal den virtuelle linje, der trækkes mellem baghjulets nav og akslen på skifterens nederste remskive, være lodret.

Skift af pedaler

For at skifte dine pedaler skal du identificere pedalerne ved at se på bogstavet på pedalen. Den højre pedal er mærket "R" (højre) og den venstre pedal "L" (venstre). Drej "R"-pedalen med uret for at fastgøre den til håndsvinget. Drej L-pedalen mod uret.

Hjul og motor

Efter den første måneds brug er det tilrådeligt at stramme dine eger for at begrænse virkningen af motorens trækkraft på dit baghjul. Når du starter motoren, kan der opstå en let støj. Denne støj er normal, fordi motoren starter og hjælper med at træde i pedalerne. Denne støj kan blive mere fremtrædende, når den er fuldt lastet.

Bagagebærer

Bagagebæreren er designet til at bære en maksimal tilladt vægt på 25-27 kg; Et barnesæde kan fastgøres. Brug et forankringssystem, der passer til din type ramme (fås ikke som tilbehør).

FORSIGTIG: Tagbøjlen er ikke designet til at trække en trailer.

Af sikkerhedsmæssige årsager bør bagage kun transporteres på tagbøjlen. Forsigtig: Når bagagebæreren er fyldt, ændres cyklens adfærd. Fordel bagagen jævnt på begge sider for at

favorisere cyklens stabilitet. Eventuel bagage skal være sikkert fastgjort til cykelholderen, før cyklen tages i brug. Det er vigtigt at kontrollere, at intet dingler eller er i fare for at blive fanget på cyklens baghjul. Modificer ikke bagagebæreren; Enhver ændring af brugeren gør disse instruktioner ugyldige. Bagagen må ikke skjule cyklens reflekser og lygter.

Din cykel kræver regelmæssig vedligeholdelse af hensyn til din sikkerhed, men også for at øge dens levetid. Det er vigtigt at kontrollere de mekaniske elementer med jævne mellemrum for om nødvendigt at sikre udskiftning af slidte dele eller dele, der viser tegn på slid.

Ved udskiftning af komponenter er det vigtigt at bruge originale dele for at bevare cyklens ydeevne og pålidelighed. Sørg for at bruge passende reservedele til dæk, slanger, transmissionskomponenter og de forskellige komponenter i bremsesystemet.

Det er brugerens ansvar at bruge dele, der er forskellige fra de originale dele.

For at undgå korrosion af cyklen er det nødvendigt at skylle din cykel regelmæssigt med ferskvand, især hvis den har været udsat for havluft.

Rengøring skal udføres med en svamp, et bassin med varmt sæbevand og en vandstråle (intet tryk).

ANBEFALING: Vær særlig forsigtig med ikke at bruge en højtryksvandstrålerenser.

Smøring

Smøring er afgørende på de forskellige komponenter, der er i bevægelse for at undgå korrosion. Smør kæden regelmæssigt, børst tandhjul og klinger, før med jævne mellemrum et par dråber olie ind i frem- og gearkabelkapperne.

Det tilrådes at starte med at rengøre og tørre de elementer, der skal smøres.

Det tilrådes at bruge specifik olie til kæden og skifteren. Der skal bruges fedt til de andre komponenter.

Regelmæssig kontrol

Med hensyn til tilspænding af boltene: håndtag, håndsving, pedaler, stængler. De tilspændingsmomenter, der skal anvendes, er som følger:

KOMPONENTER	ANBEFALET	SÆRLIGE INSTRUKTIONER
	DREJNINGSMOMENT (Nm)
Pedaler på pedalarme	30 - 40	Smør trådene
Krankarm på beslag	30 - 40	Smør trådene
Stramning af frempind/styr	13
Stramning af headset	14 - 15
Bremsegreb	6 - 8	Stempelskrue (stilk)
Bremsekalibre	6 - 8
Sæde	18 - 20
Sadelpind klemme		Hurtig frigivelse
Hjul	30	Hurtig frigivelse

Andre tilspændingsmomenter afhænger af møtrikernes størrelse: M4: 2,5 til 4,0 Nm, M5: 4,0 til 6,0 Nm, M6: 6,0 til 7,5 Nm. Spænd skruerne jævnt til det ønskede moment.

Kontroller regelmæssigt dækkene og især tilstanden af bagdækkets tænder: slid, snit, revner, klemning. Udskift dækket om nødvendigt. Kontroller fælgene og fraværet af overdreven slid, deformationer, slag, revner...

Revisioner

For at sikre sikkerheden og holde komponenterne i god stand bør du få din e-cykel kontrolleret med jævne mellemrum af din forhandler. Derudover bør vedligeholdelse af din cykel udføres regelmæssigt af en kvalificeret tekniker.

Verifikation af tilspænding af elementerne: krumtap, hjul, stilk, pedaler, styr, sadelklemme, - Kontrol af driften af den elektriske assistance, - Kontrol og justering af bremserne, - Hjulspænding og/eller kast.

Hvert år eller 2000 km:

Verifikation af slidniveau (bremseklodser, transmission, dæk) - Kontrol af driften af den elektriske assistance, - Kontrol af lejer (krankboks, hjul, styretøj, pedaler), - Kabelstyring (bremser, skifter), - Kontrol af belysning, - Hjulspænding og/eller kast.

Hvert 3. år eller 6000 km

Udskiftning af transmission (kæde, frihjul, kædehjul), - Kontrol af driften af den elektriske assistance, Udskiftning af dæk, - Kontrol af hjulslid (eger, fælg), - Egerspænding og/eller hjulafstemning, Udskiftning af klodser eller bremseklodser, Styring af elektriske funktioner.

Brugeren skal dreje håndsvinget fremad for at drage fordel af den motoriserede assistance. Dette er et vigtigt sikkerhedsaspekt. Denne el-assisterede cykel giver motoriseret assistance op til en hastighed på 25 km/t. Ud over det stopper motoren. Du kan gå hurtigere, men du bliver nødt til at gøre det på egen hånd uden strømhjælp.

Motoren kører ikke, før du drejer kranksættet en hel omgang. Denne funktion beskytter motoren og dens controller og forlænger levetiden for elektriske komponenter.

Pedalassistance

For at starte cyklen skal du tænde for hovedafbryderen på siden af ON/OFF-batteriet

Resten af indstillingerne og oplysningerne udføres direkte på displayet på styret.

Anbefaling: Sluk for hovedafbryderen på batteriet, når du ikke længere sidder i sadlen. Dette sparer batteriopladning.

Display

Før du oplader batteriet, skal du læse brugervejledningen og opladermanualen, hvis de fulgte med din cykel. Bemærk også følgende punkter vedrørende batteriopladeren:

• Følg instruktionerne på batteriopladerens etiket.
• Brug ikke opladeren i nærheden af eksplosive gasser eller ætsende stoffer.
• Ryst ikke opladeren, udsæt den ikke for stød og undgå fald.
• Beskyt altid opladeren mod regn og fugt til indendørs brug.
• Temperaturtolerancen for denne oplader er mellem 0 og +40°C.
• Det er forbudt at adskille opladeren, i tilfælde af et problem skal du overlade enheden til en kvalificeret reparatør. Du bør kun bruge den oplader, der følger med din e-cykel, for at undgå skader. Bemærk, at manglende overholdelse af denne begrænsning vil ugyldiggøre garantien.
• Ved genopladning skal batteriet og opladeren være 10 cm væk fra væggen og på et tørt og ventileret sted. Anbring ikke noget i umiddelbar nærhed af opladeren under brug. Rør ikke ved opladeren for længe under opladning (risiko for overfladiske forbrændinger).
• Placer ikke opladeren ustabilt.
• Dæk ikke opladeren til for at undgå overophedning under opladning.
• Undgå kontakt med vand under opladning af batteriet. Rør ikke ved opladeren med våde hænder.
• Brug ikke opladeren med beskadiget netledning eller stik. Sørg for, at opladerstikket er korrekt tilsluttet lysnettet til opladning. Kortslut ikke opladerstifterne med en metalgenstand.
• Afbryd strømmen, før du tilslutter eller frakobler batteriforbindelser.
• Denne oplader er designet til at oplade lithiumbatterier, oplad ikke den forkerte type batteri. Må ikke bruges på et ikke-genopladeligt batteri.
• Denne enhed kan bruges af børn under 8 år og af personer med nedsatte fysiske, sensoriske eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller har fået instruktion i sikker brug af enheden og forstår de risici, der er forbundet med brugen. Børn bør ikke lege med enheden. Rengøring og vedligeholdelse, som brugeren skal udføre, må ikke foretages af børn uden opsyn.
• Børnene skal overvåges for at sikre, at de ikke leger med enheden. Opbevares utilgængeligt for børn. Dette produkt er ikke et legetøj.
• Det eksterne fleksible kabel på dette produkt kan ikke udskiftes; i tilfælde af beskadigelse af ledningen skal produktet kasseres.
• Når produktet er udtjent, skal du tage produktet med til en genbrugsstation.

Procedure for genopladning

Hvis der er en stikkontakt i nærheden af din cykel, kan du oplade batteriet direkte på cyklen uden at tage det af. Opladerstikket er dækket af en plastikhætte, du skal bare åbne den for at oplade batteriet direkte.

Det kan være nyttigt at fjerne batteriet på steder, der ikke kan rumme din cykel, eller når den ikke er i nærheden af en stikkontakt.

ANBEFALING: Opladning af batteriet skal ske indendørs i et ventileret område.

Oplad venligst cykelbatteriet i henhold til følgende procedure:

• Batteriet kan genoplades ved hjælp af en almindelig stikkontakt. Det er nødvendigt at aktivere kontakten. Sæt opladerstikket i batteriet, og sæt opladerens strømkabel i en stikkontakt i nærheden.
• Under opladning vil LED'en på opladeren være rød for at indikere korrekt drift. Når det bliver grønt, betyder det, at batteriet er opladet.
• For at afslutte opladningen skal du tage strømstikket ud og derefter stikket tilsluttet batteriet. Luk til sidst batteristikdåsen.

Denne e-cykel er udstyret med et Li-ion-batteri af høj kvalitet. Li-ion-batterier har hukommelsesfri opladning og et bredt temperaturtoleranceområde på -10 til +40 °C.

For at sikre maksimal batterilevetid og for at beskytte den mod beskadigelse, skal du følge brugs- og plejeinstruktionerne nedenfor.

Batterilevetid

Efter opladning af dit batteri er det tilrådeligt at lade det hvile i 20 til 30 minutter før brug.

Din batterilevetid afhænger af flere brugsfaktorer:

• Valget af hjælpetilstand
• Brugerens vægt, vejens hældning, dæktryk, vinden
• Pedalindsatsen
• Start og hyppighed af stop
• Udetemperaturen

Advarsler og forsigtighedsregler

Det anbefales at genoplade batterierne regelmæssigt, altid efter hver brug. Der er ingen hukommelseseffekt på disse batterier. For at maksimere batteriets levetid anbefales det:

• Undgå varme steder (ideel opladningstemperatur 20°C)
• Lad batteriet køle af i 30 minutter efter brug af cyklen

Forholdsregler ved brug:

• Brug kun batteriet til denne cykel.
• Brug kun den medfølgende oplader til at oplade batteriet.
• Oplad kun batteriet i et godt ventileret område.
• Udsæt ikke batteriet for varme, og oplad det ikke i direkte sollys.
• Undlad at adskille eller modificere etuiet og batteriet, der er integreret i etuiet.
• Forbind ikke (+) og (-) forbindelserne på batteriet med en metalgenstand.
• Udsæt ikke batteriet for æsker.
• Fortsæt ikke med at oplade batteriet, hvis opladningen ikke er fuldført efter den teoretiske opladningstid.
• Brug ikke batteriet, hvis det udsender en usædvanlig lugt, opvarmes usædvanligt, eller hvis noget ser unormalt ud.
• Efterlad det ikke inden for børns rækkevidde.
• Genoplad dit batteri før længere tids opbevaring, og udfør den samme operation efter denne opbevaring.

Batterilevetid

Batterier kan lide af ældning efter et stort antal opladninger. Dette vil afhænge af pedelecens brugsvaner.

Du skal aflevere dine brugte batterier i din butik eller på specialiserede genbrugssteder. Frem for alt må du ikke smide dit batteri i slutningen af dets levetid i miljøet.

Vedligeholdelse af batteri

For at sikre maksimal batterilevetid og for at beskytte den mod beskadigelse skal du følge disse brugs- og plejeinstruktioner:

Når du bemærker, at opladningen falder til 10%, skal batteriet genoplades hurtigt.

ANBEFALING: Hvis cyklen ikke bruges ofte over en periode, skal den oplades fuldt ud hver måned. Batterikassen skal opbevares på et tørt, beskyttet sted ved en temperatur mellem 5 og 35 °C.

ADVARSEL:

• Batteriets levetid kan reduceres ved længere tids opbevaring uden regelmæssig genopladning som nævnt ovenfor.
• Brug ikke metal til direkte at forbinde to poler på batteriet, hvilket kan forårsage kortslutning. Anbring aldrig batteriet i nærheden af en pejs eller anden varmekilde.
• Ryst ikke batteriet, udsæt det ikke for stød eller tab det.
• Når batteripakken er fjernet fra cyklen, skal du opbevare den utilgængeligt for børn for at undgå ulykker. Det er forbudt at åbne batteriet.

Brug og vedligeholdelse af elmotoren

Vores elcykler er programmeret til at starte e-assistenten efter et halvt omdrejning af pedalen.

Brug ikke cyklen på oversvømmede steder eller under tordenvejr. Nedsænk ikke elektriske komponenter i vand for at undgå skader.

Undgå at slå på motoren for at undgå at beskadige den.

Vedligeholdelse af controller

Det er meget vigtigt at passe godt på controlleren i henhold til følgende instruktioner:

• Beskyt controlleren mod vandindtrængning og nedsænkning.

Bemærk: Hvis du har mistanke om, at der kan være trængt vand ind i kabinettet, skal du straks slukke for batteriet og fortsætte uden hjælp. Du kan genstarte den, så snart controlleren er tør.

• Ryst ikke controlleren, udsæt den ikke for stød og undgå at tabe den.

ADVARSEL: Åbn ikke controllerens kabinet. Ethvert forsøg på at åbne controllerkabinettet, ændre det eller justere det vil ugyldiggøre garantien. Bed din forhandler eller kvalificeret fagmand om at udføre reparationer.

Enhver ændring af parametrene for det elektriske styringssystem, især ændringen af hastighedsgrænsen, er strengt forbudt og vil ugyldiggøre garantien for din cykel.

Vigtigste datablad

Vægt: Bruger + Cargo + cykel		130 kg
Hastighed med hjælp		25 km/t
Autonomi		Ca. 40 - 50 km
Motorising	Maks. effekt	250 W
	Spænding	36V
	Maksimal støj ved brug	< 70 dB
Batteri	Slags	Lithium
	Spænding	36V
	Kapacitet	10,4Ah
	Vægt	3 kg
	Opladningstid	6 - 8 h
	Antal cyklusser (≥70 % kapacitet)	500 cyklusser
Oplader	Indgang voltage	100-240V
	Udgangsspænding	36V
Samlet cykelvægt		29 kg
Cyklens størrelse		20"
Størrelse dagk / hjul		20" x 4,0
Bruger størrelse		160 - 180

Eftersalg

Sliddel

De forskellige slidelementer er standardelementer. Udskift altid slidte dele og/eller dele, der skal udskiftes, med identiske komponenter, der sælges på markedet eller hos din forhandler.

Grundlæggende fejlfinding

Forsøg ikke selv at få adgang til eller reparere nogen elektrisk komponent. Kontakt den specialist, der er tættest på dig, for at få vedligeholdelse af en kvalificeret person.

Oplysningerne nedenfor er til forklarende formål og ikke instruktioner til at hjælpe brugeren med reparationer. Enhver nævnt fejlfindingsprocedure skal udføres af en kvalificeret fagmand, der er opmærksom på sikkerhedsproblemer og fortrolig med elektrisk vedligeholdelse.

Beskrivelse af problemet	Mulige ørsager	Opløsning
När batteriet er tændt, hjæper motoren ikke med at træde i pedalerne.	1) Motorkablet (vandtæt forbindelsesled) er tilsluttet forskert2) fremsegebvetendte ikke korrekt tilbage til normal position, hvilket tvang kontakten til at slukke3) batterisikringen er spreunget4) hastighedssensoren er for langt fra magnetskiven på BB-aksen5) Forbindelsen mellem sensoren og controlleren er/DDrlegkontakt.	Først skal du kontrollere, at batteriet er oplatdet. Hvis/DDt, skal du genindlæse den.1) Kontroller, at forbindelsen er veletableret,.uden spil2) Sæt forsigtigt fremsegebret tilbage til sin normale position.uden at fremse3) Åbn toppen af batteripakken, og kontROLLER sikringens tilstand. Hvis det er spreengt, skal du kontakte din autoriserede forhandler eller fagmand for at fæn udskiftning.4) Juster afstanden mellem sensoren og magnetstrimlen, SSEden/DDt er mere end 3 mm5) Sørg for, at controlleren og sensoren er godt forbundet.
Batterilevetiden forkortes(Bemerk: batteriets ydeevne påvirkes direkte af brugerens vægt, bagage, vindstyrke, vejtype, konstant bremsnong).	1) genindlæsningsstiden er/DDt.ddeoknotik2) den omgivende temperatur er for lav og påvirker batteriets drift3) hyppige bakker erder modvind som dãrlige vejforhold4) dæktrykke er/DDt tilstrækkeligt (pump dem op iven)5) hyppige nedlukninger og genstarter6) Batteriet har været opbevaret.uden genopladning i lang tid.	1) Genoplad venligst batteriet ved at følgine instruktionerne (kapitel 7.3)2) Om vinteren erer temperaturer under 0°C skal dit batteri opbevares indendørs3) Dette er en normal.ddt, og problemet vil lese sig,fterhänden som forholdene forbedres4) Pump dækkene op til et tryk på 3,1 bar5) Problemet lses med forbedring af brugssituationer6) Udfør regelmæssig opladning i overensstemmelse med brugsanvisningen. Hvis dette/DDt.ddeik lõser problemet, skal du kontakte din
		forhandler eller en kvalifereret fagmand.
After tilslutning af opladeren lyser opladnings-LED'erne ikke.	1) Problem med stikkontakten2))därlig kontakt mellem opladerens indgangsstik og stikkontakten3) Temperaturer er for lav.	1) Efterse og reparer stikkontakten2) Efterse og sæt stikketHLT i3) Oplad indendørs.Hvis ovenstående løninger ikke har nogen effekt, skal du kontakte din forhandler eller kvalifereret fagmand.
After opladning i mere end 4/5 timer er opladningsindikatorens LED stadig rød(Bemærk: det er meget vigtigt at genoplade batteriet ved at fölgé instruktionerne for at undgå at beskadige udstyret).	1) omgivelsestemperaturen er 40 °C ellerrmere2) omgivelsestemperaturen er 0 °C ellerrindre3) cytken blev ikke genopladet after brug, hvilket overdrev aflæsningen4) udgangsspændingen er for lav til at kinne genoplate batteriet.	1) Oplad batteriet under temperaturer under 40°C og i overensstemmelse med instruktionerne2) Genoplad batteriet indendørs og i overensstemmelse med instruktionerne3) Vedligehold batteriet korrekt for at undgå overafladning4) Udfør ikke genopladning med voltage lavere end 100V.Hvis ovenstående løninger ikke har nogen effekt, skal du kontakte din forhandler eller kvalifereret fagmand.
LCD-skærm:Hastigheden vises ikke på LCD-skærmen.	Den magnetiske kugle på hjulets eger er for langt fra sensoren (fastgjort til bagsiden af rammen eller til forgaflen), hvilket forhinderer sensoren i at modtage signaledlet,+när hjulet drejer.	Kontroller afstandenvellem magnetkuglen og sensoren, og sørg for, at den ikke overstiger 5 mm.

Fejlfinding af opladerproblemer:

• Det røde lys virker ikke under opladning: kontroller, at stikkene er korrekt tilsluttet. Kontroller, om den normale voltage er passeret med det samme, hvis ja, tjek venligst opladerens reparation. Hvis ovenstående er korrekt, er batteriet helt sikkert defekt.
• Rødt lys bliver ikke grønt: sluk for strømmen, efter 5 sekunder tilslut derefter vekselstrømmen, den kan fortsætte med at oplade. Batteriet kan ikke længere oplades, batteriet er bestemt defekt.
• Det røde lys bliver straks grønt: Kontroller, at batteriet er fuldt opladet. Hvis ja, er batteriet eller opladeren defekt.

Klokken er en sikkerhedsfunktion på din cykel, den må findes på styret.

Bær hjelm
