BEDIENUNGSANLEITUNG SPB 5.000 A1 SILVERCREST

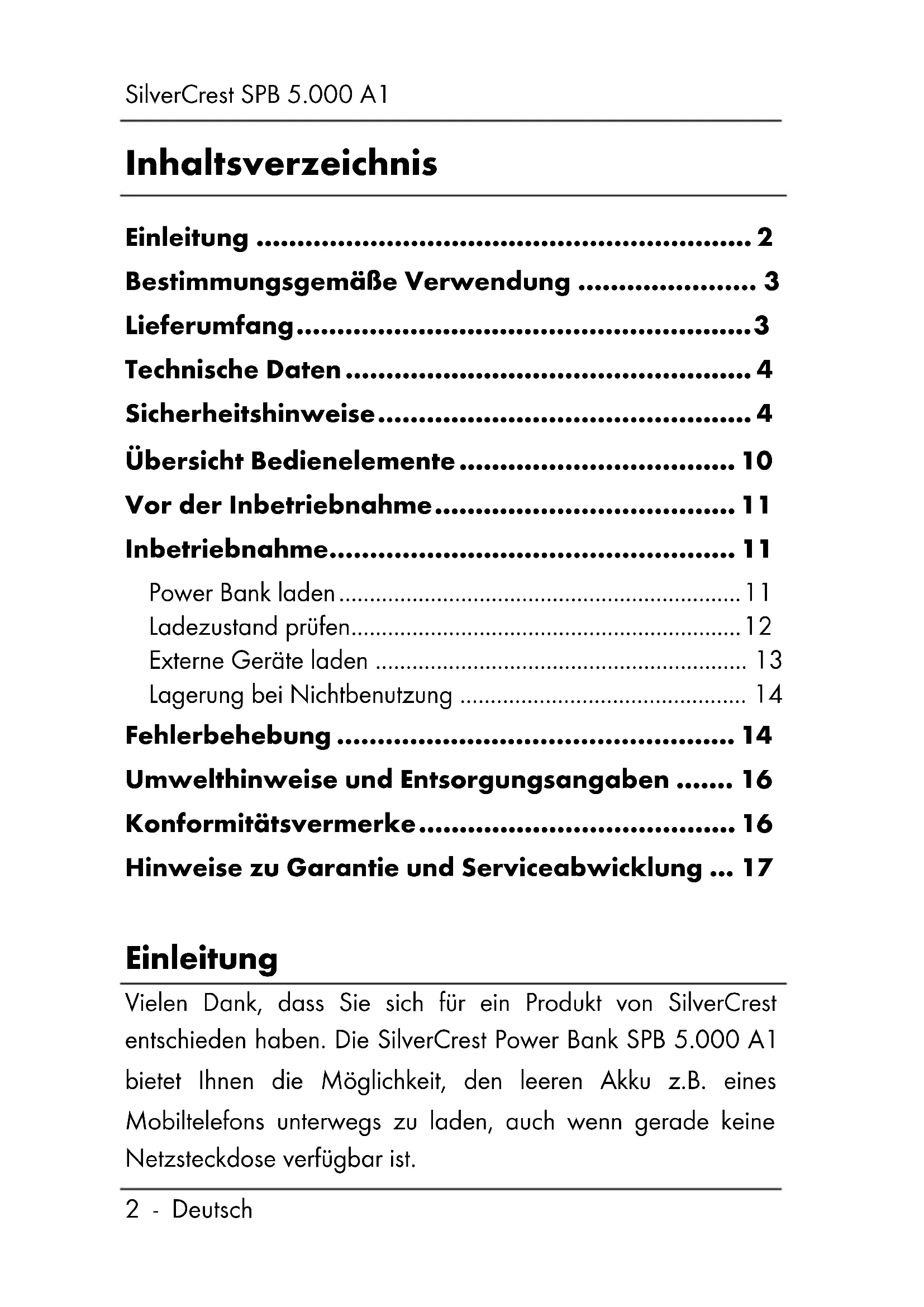

Umwelthinweise und Entsorgungsangaben ....... 16 Konformitätsvermerke ....................................... 16 Hinweise zu Garantie und Serviceabwicklung ... 17 Einleitung Vielen Dank, dass Sie sich für ein Produkt von SilverCrest entschieden haben. Die SilverCrest Power Bank SPB 5.000 A1 bietet Ihnen die Möglichkeit, den leeren Akku z.B. eines Mobiltelefons unterwegs zu laden, auch wenn gerade keine Netzsteckdose verfügbar ist.SilverCrest SPB 5.000 A1 Deutsch - 3 Bestimmungsgemäße Verwendung Die SilverCrest Power Bank SPB 5.000 A1 ist ein Gerät der Informationstechnik und dient zum Aufladen von mobilen Geräten, die standardmäßig über einen USB-Anschluss aufgeladen werden. Diese SilverCrest Power Bank ist nicht für den Betrieb in einem Unternehmen bzw. den gewerblichen Einsatz vorgesehen. Verwenden Sie die Power Bank ausschließlich für den privaten Gebrauch, jede andere Verwendung ist nicht bestimmungsgemäß. Diese Power Bank erfüllt alle relevanten Normen und Richtlinien. Bei einer nicht mit dem Hersteller abgestimmten Änderung der Power Bank ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes. Lieferumfang A Power Bank SPB 5.000 A1 B USB-Ladekabel C Diese Bedienungsanleitung (Symbolbild)SilverCrest SPB 5.000 A1

Technische Daten Eingebauter Akku 3,7V / 5000mAh Eingangsspannung / -strom 5V , max. 2,1A Ausgangsspannung / -strom

Ausgangsspannung / -strom

Ausgangsspannung / -strom

Mindestentnahmestrom ca. 80 mA Abmessungen ca. 137x70x8,5mm Gewicht (ohne Ladekabel) ca. 147g Betriebstemperatur 5°C bis 45°C Betriebsluftfeuchtigkeit max. 75% rel. Feuchte (nicht kondensierend) zulässige Lagerbedingungen -5°C bis +45°C, max. 75% rel. Feuchte (nicht kondensierend) Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen. Sicherheitshinweise Vor der ersten Verwendung der Power Bank lesen Sie die folgenden Anweisungen genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie die Power Bank weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, sie ist Teil des Gerätes.SilverCrest SPB 5.000 A1 Deutsch - 5 Verwendete Symbole und ihre Bedeutung GEFAHR! Dieses Symbol, mit dem Hinweis „Gefahr“, kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann. WARNUNG! Dieses Symbol, mit dem Hinweis „Warnung“, kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol finden Sie auf dem Gehäuse der Power Bank.

1. Laden Sie die Power Bank aufgrund der hohen

Stromaufnahme nicht an einem Notebook/ PC, sondern nur mit einem geeigneten Netzteil (5V , mind. 2,1A; nicht im Lieferumfang enthalten).

2. Die Power Bank darf niemals geladen und

gleichzeitig zum Laden eines externen Gerätes genutzt werden. Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema. Betriebsumgebung Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur undSilverCrest SPB 5.000 A1

Betriebsluftfeuchtigkeit: 5 °C bis +45 °C, max. 75 % rel. Feuchte. Beachten Sie, dass bei der Verwendung im Inneren eines KFZ, insbesondere hinter der Windschutzscheibe, Temperaturen von deutlich über +45 °C erreicht werden können. GEFAHR! Achten Sie darauf, dass keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken. kein starkes Kunstlicht auf das Gerät trifft. der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben wird. Insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät). das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht. keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen. keine Fremdkörper eindringen. das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann; wurde das Gerät jedoch starken Temperaturschwankungen ausgesetzt, warten Sie (ca. 2 Stunden) mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.SilverCrest SPB 5.000 A1 Deutsch - 7 das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird. das Gerät bzw. ein optionales USB-Netzteil nicht bei Gewitter mit Blitzschlag verwendet wird und ein optionales USB-Netzteil aus der Steckdose entfernt ist. bei Verwendung eines USB-Netzteils die verwendete Steckdose zu jedem Zeitpunkt gut erreichbar ist. Verlegen Sie Kabel immer so, dass niemand darüber stolpern kann. das Gerät nicht abgedeckt wird. Bei abgedeckten Geräten kann es zu einem Wärmestau kommen und es besteht Brandgefahr. Bei Nichtbeachtung der zuvor genannten Hinweise besteht Gefahr für Ihre Gesundheit oder das Gerät könnte beschädigt werden. GEFAHR! Explosionsgefahr! Das Gerät darf nicht ins Feuer geworfen und Gerät und integrierter Akku dürfen nicht verformt werden, da der Akku sonst explodieren kann. Beachten Sie die Nutzungseinschränkungen bzw. Nutzungsverbote für batteriebetriebene Geräte an Orten mit gesonderter Gefahrenlage, wie z.B. Tankanlagen, Flugzeugen, Krankenhäusern, usw. GEFAHR! Kinder und Personen mit Einschränkungen Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nurSilverCrest SPB 5.000 A1

angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen. Batterien und andere Kleinteile können beim Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr.

WARNUNG! Kabel Fassen Sie alle Kabel immer am Stecker an und ziehen Sie nicht am Kabel selbst. Stellen Sie keine Möbelstücke oder andere schwere Gegenstände auf Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird. GEFAHR! Wartung/Reinigung Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das Gerätegehäuse beschädigt ist, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind oder wenn es Regen oder Feuchtigkeit ausgesetzt wurde. Reparaturarbeiten sind auch erforderlich, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder GerücheSilverCrest SPB 5.000 A1 Deutsch - 9 feststellen, trennen Sie sofort alle Kabelverbindungen bzw. entfernen Sie ein optionales USB-Netzteil aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten. Versuchen Sie nicht, das Gehäuse des Gerätes zu öffnen. Dabei würde Ihr Garantieanspruch verfallen. Urheberrecht Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.SilverCrest SPB 5.000 A1

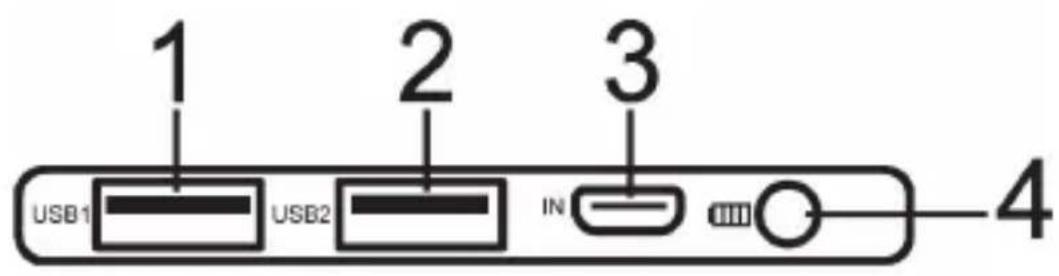

Übersicht Bedienelemente Eine Abbildung der Bedienelemente mit den verwendeten Bezugsnummern finden Sie auch auf der ausklappbaren Umschlagseite dieser Anleitung.

1 USB-Buchse 1 (Ausgang): Anschluss für ein zu ladendes Gerät 2 USB-Buchse 2 (Ausgang): Anschluss für ein zu ladendes Gerät 3 Micro-USB-Buchse: Ladebuchse (Eingang) 4 Taster Ladezustand/START 5 LEDs (Ladezustand)SilverCrest SPB 5.000 A1 Deutsch - 11 Vor der Inbetriebnahme Entnehmen Sie die Power Bank und das Zubehör aus der Verpackung und entfernen Sie die Verpackungsfolien. Inbetriebnahme Die Power Bank darf niemals geladen und gleichzeitig zum Laden eines externen Gerätes genutzt werden. Power Bank laden Laden Sie die Power Bank aufgrund der hohen Stromaufnahme nicht an einem Notebook/ PC, sondern nur mit einem geeigneten Netzteil (5V , mind. 2,1A; nicht im Lieferumfang enthalten). Um den internen Akku der Power Bank aufzuladen, verbinden Sie die Power Bank über das mitgelieferte USB-Ladekabel (B) mit einem geeigneten USB-Netzteil (nicht im Lieferumfang enthalten). Stecken Sie dazu den Mikro-USB-Stecker des USB- Ladekabels (B) in die Mikro-USB-Buchse (3) der Power Bank und den USB-Stecker in den USB-Anschluss des Netzteils. Während des Ladevorganges geben Ihnen die LEDs (5) Auskunft über den aktuellen Ladezustand der Power Bank.SilverCrest SPB 5.000 A1

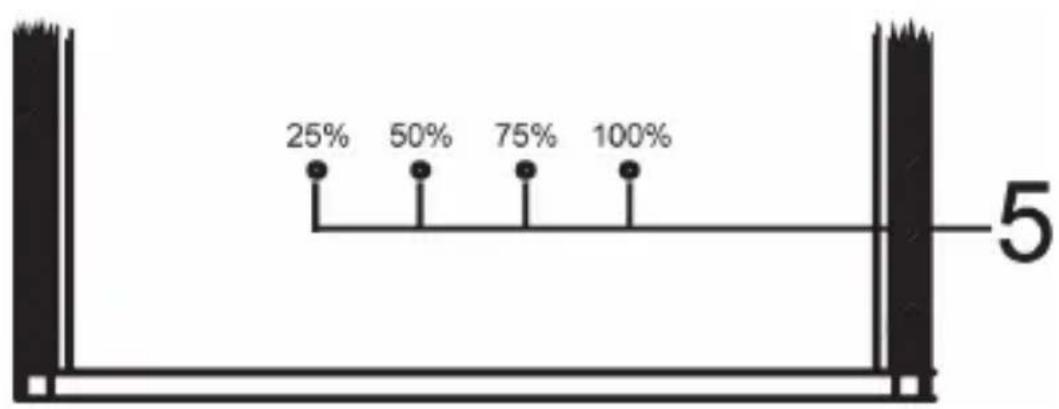

LED-Anzeige Ladezustand Alle LEDs blinken nacheinander 0 - 24% Eine LED leuchtet, die anderen LEDs blinken nacheinander

Zwei LEDs leuchten, die anderen LEDs blinken nacheinander

Drei LEDs leuchten, die andere LED blinkt

Alle LEDs leuchten 100%

Alternativ können Sie den Akku der Power Bank auch mit dem USB-Netzteil Ihres mobilen Gerätes laden, sofern dieses am Ausgang die folgenden Werte erfüllt: 5V , mindestens 2,1A Ladezustand prüfen Sie können den Ladezustand der Power Bank prüfen, wenn diese nicht geladen oder entladen wird. Drücken Sie dazu kurz den Taster Ladezustand / START (4). Die LEDs (5) geben Ihnen für ca. 20 Sekunden Auskunft über den Ladezustand der Power Bank: LED-Anzeige Ladezustand Alle LEDs leuchten 75-100% Drei LEDs leuchten 50 - 74% Zwei LEDs leuchten 25 - 49% Eine LED leuchtet 1 - 24% Alle LEDs aus 0% Bitte beachten Sie, dass die LED-Anzeige nur einen ungefähren Wert des tatsächlichen Ladezustands der Power Bank angibt.SilverCrest SPB 5.000 A1 Deutsch - 13 Externe Geräte laden Um ein externes Gerät mit der Power Bank aufzuladen, verbinden Sie die Power Bank über das mitgelieferte USB- Ladekabel (B) mit dem externen Gerät. Stecken Sie dazu den Mikro-USB-Stecker des USB-Ladekabels (B) in die Mikro- USB-Buchse des externen Gerätes und den USB-Stecker in eine der zwei USB-Buchsen (1;2) der Power Bank. Sollte der Ladevorgang nicht automatisch beginnen, drücken Sie kurz den Taster Ladezustand / START (4), um den Ladevorgang zu starten. Alternativ kann auch das originale Ladekabel des jeweiligen Geräteherstellers verwendet werden (USB- Anschluss). Falls Sie gleichzeitig noch ein weiteres Endgerät laden möchten, können Sie dieses in gleicher Art und Weise an die noch freie USB-Buchse (1;2) der Power Bank anschließen. Während des Ladevorganges geben Ihnen die LEDs (5) Auskunft über den Ladezustand der Power Bank. LED-Anzeige Ladezustand Alle LEDs leuchten 75-100% Drei LEDs leuchten 50 - 74% Zwei LEDs leuchten 25 - 49% Eine LED leuchtet 10 - 24% Eine LED blinkt 1 – 9% Alle LEDs aus 0% Sie können den Ladevorgang jederzeit durch Abziehen des USB-Ladekabels (B) oder durch längeres Drücken (ca. 2 Sekunden) des Tasters Ladezustand / START (4) beenden.SilverCrest SPB 5.000 A1

Lagerung bei Nichtbenutzung Wenn Sie die Power Bank für längere Zeit nicht benutzen, sollten Sie diese in regelmäßigen Abständen nachladen. Dadurch erhalten Sie die Leistungsfähigkeit des Akkus. Bewahren Sie das Gerät an einem trockenen und kühlen Ort auf. Fehlerbehebung Power Bank wird nicht geladen Verbindung fehlerhaft; überprüfen Sie die Verbindung. Das verwendete USB-Netzteil ist defekt. Benutzen Sie ein Netzteil, von dem Sie sicher wissen, dass es in Ordnung ist. Prüfen Sie, ob die verwendete Netzsteckdose Strom führt. Ein angeschlossenes Endgerät wird nicht geladen. Der Akku der Power Bank ist leer; laden Sie den Akku auf. Keine Verbindung zum Endgerät; überprüfen Sie die Verbindung. Drücken Sie kurz den Taster Ladezustand / START (4), um den Ladevorgang zu starten. Nutzen Sie für die Verbindung anstelle des mitgelieferten USB-Ladekabels (B) das Originalladekabel des zu ladenden Gerätes. Die Stromaufnahme des angeschlossenen Gerätes ist zu gering (< ca. 80 mA). Ein Aufladen mit der Power Bank istSilverCrest SPB 5.000 A1 Deutsch - 15 nicht möglich. Bitte prüfen Sie die technischen Daten des angeschlossenen Gerätes. Möglicherweise liegt ein Kurzschluss am Ausgang der Power Bank vor. Dieser kann sich unterschiedlich bemerkbar machen: Alle 4 LEDs (5) blinken gleichzeitig Gehen Sie folgendermaßen vor, um die Power Bank zurückzusetzen: Ziehen Sie das verwendete USB-Ladekabel aus der USB-Buchse (1,2) der Power Bank. Warten Sie ca. 10 Sekunden, bis die 4 LEDs (5) nicht mehr blinken und drücken Sie anschließend einmal den Taster Ladezustand/START (4). Die Power Bank zeigt überhaupt keine Reaktion Zum Rücksetzen der Power Bank verbinden Sie die Power Bank kurz mit einem geeigneten Netzteil (5V , mind. 2,1A; nicht im Lieferumfang enthalten). Nachdem Sie die Power Bank zurückgesetzt haben, schließen Sie das zu ladende Gerät erneut an. Sollte sich der Fehler wiederholen, liegt evtl. ein Defekt am verwendeten USB-Ladekabel oder an Ihrem Endgerät vor. Versuchen Sie ein anderes Endgerät mit einem anderen USB- Ladekabel zu laden, um einen Defekt der Power Bank auszuschließen.SilverCrest SPB 5.000 A1

Umwelthinweise und Entsorgungsangaben Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Gerät erworben haben. Der eingebaute Akku ist für die Entsorgung nicht entnehmbar. Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt. Konformitätsvermerke Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2014/30/EU sowie der RoHS Richtlinie 2011/65/EU.SilverCrest SPB 5.000 A1 Deutsch - 17 Um die vollständige EU-Konformitätserklärung zu erhalten, senden Sie eine E-Mail an folgende E-Mailadresse: ce@targa.de Hinweise zu Garantie und Serviceabwicklung Garantie der TARGA GmbH Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen. Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.SilverCrest SPB 5.000 A1
