BEDIENUNGSANLEITUNG BassForce XL HUGHES & KETTNER

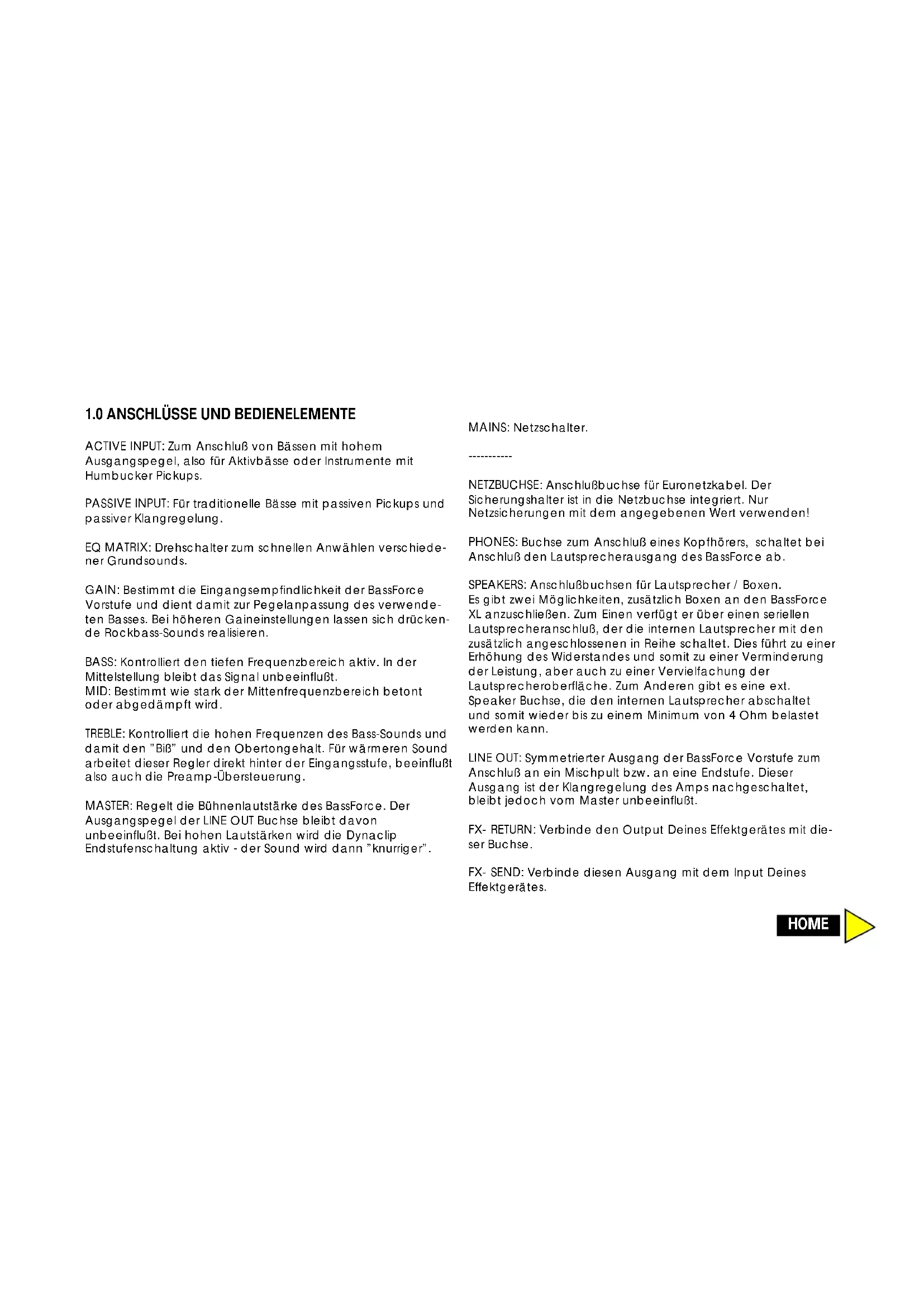

1.0 ANSCHLUSSE UND BEDIENELEMENTE
ACTIVE INPUT: Zum Anschluß von Bässen mit hohem Ausgangspegel, also für Aktivbässe oder Instrumente mit Humbucker Pickups.
PASSIVE INPUT: Für traditionelle Basse mit passiven Pickups und passiver Klangregelung.
EQ MATRIX: Drehschalter zum schellen Anwahlen verschiedene Grundsounds.
GAIN: Bestimmt die Eingangsempfindlichkeit der BassForce Vorstufe und dient damit zur Pegelanpassung des verwendeten Basses. Bei hohenen Gaineinstellungen halten sich drucken de Rockbass-Sounds realisieren.
BASS: Kontrolliert den tiefen Frequenzbereich aktiv. In der Mittelstellung bleibt das Signal unbeeinfluft.
MID: Bestimm wie stark der Mittenfrequenzbereich betont oder abgedampft wird.
TREBLE: Kontrolliert die hohen Frenzen des Bass-Sounds und damit den "Biß" und den Obertongehalt. Für wärmeren Sound arbeitet dieser Regler direkt hinter der Eingangsstufe, beeinflübt also auch die Preamp-Übersteuerung.
MASTER: Regelt die Bühnenlautstärke des BassForce. Der Ausgangspiegel der LINE OUT Buchse bleibt davon unbeeinfluft. Bei hohen Lautstärken wird die Dynaclip Endstufenschaltung aktiv - der Sound wird dann "knurriger".
MAINS: Netzschalter.
NETZBUCHSE: Anschlußbuchse für Euronetzkabel. Der Sicherungshalter ist in die Netzbuchse integriert. Nur Netzsicherungen mit dem angegebenen Wert verwenden!
PHONES: Buchse zum Anschluß eines Kopfhörs, schaltet bei Anschluß den Lautsprecherausgang des BassForce ab.
SPEAKERS: Anschlußbuchsen für Lautsprecher / Boxen.
Es gibt zwei möglichekeiten, zusätzlich Boxen an den BassForce XL anzuschreiben. Zum Einen verfügbar er über einen seriellen Lautsprecheranschluss, der die internen Lautsprecher mit den zusätzlich angeschlossenen in Reihe schaltet. Dies führt zu einer Erhöhung des Widerstandes und somit zu einer Verminderung der Leistung, aber auch zu einer Vervelfachung der Lautsprecheroberfläche. Zum Anderen gibt es eine ext. Speaker Buchse, die den internen Lautsprecher abschaltet und somit wieder bis zu einem Minimum von 4 Ohm belastet werden kann.
LINE OUT: Symmetrierter Ausgang der BassForce Vorstufe zum Anschluß an ein Mischpult bzw. an eine Endstufe. Diese Ausgang ist der Klangregelung des Amps nachgeschaltet, bleibt jedoch vom Master unbeeinflüßt.
FX-RETURN: Verbrinde den Output Deines Effektgerätes mit dieser Buchse.
FX-SEND: Verbinde diesen Ausgang mit dem Input Deines Effektgerätes.
2.0 STANDARD SETUP / VERKABELUNG
3.0 BEDIENUNG DES BASSFORCE XL COMBO
3.1 DIE EQ MATRIX
Die EQ MATRIX ist eine neue Form der Klangfilterung, die verschiedene Grundsoundeinstellungen ermöglich und damit stets einen "musikalischen" Frequenzverlauf sicherstellt. Darüberhinaus sind die Grundsounds schnell und komfortabel abrufbar.
So wie hier gezeigt wurde ein 31-Band Grafic EQ eingestellt werden, um den Grundsounds der EQ Matrix nahezukommen. Im Praxisvergleich wird die EQ Matrix jedoch immer ein weniger better klingen. Sie filtert harmonischer, homogener und rauschärmer.
BASSFORCE XL SOUND I:
Der moderne Allround - Groundsound, für alle Spieltechniken geeignet.
BASSFORCE XL SOUND II:
Der typische Slapsound - definiert und prazise.
BASSFORCE XL SOUND III:
Dieser "Fingersound" liefert Wärme und "tone" insbesondere für Fretlessbässe, gerade auch bei leichter Übersteuerung des Preamps (siehe "Gaineinstellung" im Kap. 3.2!).
Die EQ MATRIX wird in der "OFF" Position des Drehschalters deaktiviert. Die Basislangregelung des BassForce ist ständig aktiv.
3.2 EINGANGSSEKTION UND KLANGREGELUNG
Während die EQ Matrix schnell und effektiv Grundsoundänderungen bewirkt, dient die Basislangregelung des BassForce XL primar zum Anpassen der Bassanlage an den Raum / die Bühne bzw. an das verwendete Instrument. Darüberhinaus kann selbstverständlich auch die Basislangregelung zum Erstellen individueller Grundsounds effektiv genutzt werden. Wir empfehlen die folgende Vorgehensweise:
1. Die Gaineinstellung:
Das Verhalten der BassForce Vorstufe hangt entscheidend vom verwendeten Instrument, dessen Tonabnehmer und Ausgangspiegel ab. Die Anpassung erfolgt mit dem Gainregler: Geht die Vorstufe vom Cleansound (weniger Gain) in ein rohrenartig weiches Overdrive über, sollte die Dosierung des Gain vorsichtig erfolgen, um Übersteuerungen des BassForce Preamps (und damit verbundene "harte" Verzerrungen) zu vermeiden. Beachte, daß auch starkes Anheiten des TREBLE die Gefahr des Übersteuerns der BassForce-Vorstufe erhöht.
2. Die Abstimmung der Klangregelung:
Grundsound für Instrumentalbass entstehen in den Mitten! Der Mittenregler erfolglicht drastische Verschiebungen im Spektrum von knalligen Slapsounds (bei Absenkung) bis zu knurrigen Rocksounds (Anhebung). Oft steht deshalb die Mittenbearbeitung am Anfang der Soundabstimmung - hier wird die "grobe Richtung" vorgegeben. Im nachsten Schritt kann dann mit der Einstellung des Bassbereiches dieser Sound untersutzt oder konnen nötige Raumanpassungen, wie das Eleminieren von "Drohnfrequenzen" vorgenommen werden. Die Abstimung der Höhen ist danach recht einfach. Der Regler wirkt insbesondere auf die vom Hochtonhorn wiedergegebenen Frenzen und entscheidet somit über einen "seidig-knackigen" oder "vollen" Ampsound.
3.3 DAS HORN DES BASSFORCE XL
Der BassForce-Combo ist mit einem 15" Lautsprecher und einem dynamischen Hochtonhorn ausgestellt. Die sorgfaltige Hornabstimmung erhögt eine differenzierte Wiedergabe des Obertonbereiches für moderne, brillante Bassounds. Die Einsatzfrequenz des "TREBLE"-Reglers ist beim BassForce so gewählt, daß damit eine optime Hornabstimmung vorgenommen werden kann. Darüberhinaus kann das Hochtonhorn mittels des "HF-HORN ON/OFF" Schalters aktiviert bzw. deaktiviert werden.
