BEDIENUNGSANLEITUNG 440 Kern

Betriebsanleitung Prazisionswaagen Operating instruction Precision balances Mode d'emploi Balances de précision

KERN 440

Version 4.4

2017-10

Dey

us16u3

s

D Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals
E Más versiones de idiomas se encontrartran online bajo www.kern-sohn.com/manuals
F ) Voutrouvez d'autres versions de langue online sous www.kern-sohn.com/manuals
GB Further language versions you will find online under www.kern-sohn.com/manuals
Trovate alte versioni di lingue online in www.kern-sohn.com/manuals
NL Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals
P Encontram-se online mais versoes de linguas em www.kern-sohn.com/manuals
PL ] Inne wersje jęczykowe znażdą Państwo na stronie www.kern-sohn.com/manuals

Inhaltsverzeichnis

1 Technische Daten 4

2 Konformitätserklarung 7

3 Grundlegende Hinweise (Allgemeines) 8

3.1 Bestimmungsgemäß Verwendung 8

3.2 Sachwidrige Verwendung 8

3.3 Gewährleistung 8

3.4 Prüfmittelüberwachung 8

4 Grundlegende Sicherheitschinweise 9

4.1 Hinweise in der Betriebsanleitung beachten 9

4.2 Ausbildung des Personals 9

5 Transport und Lagerung 9

5.1 Kontrolle bei Übernahme 9

5.2 Verpackung/Rücktransport 9

6 Auspacken, Aufstellung und Inbetriebnahme 10

6.1 Aufstellort, Einsatz 10

6.2 Auspacken/Aufstellen 10

6.3 Netzanschluss 11

6.4 Batteriebetrieb / Akkubetrieb (optional) 11

6.5 Anschluss von Peripheriegeräten 12

6.6 Erstinbetriebnahme 12

6.7 Justierung 13

6.8 Unterflurwagung 14

7 Bedienungseinlemente 15

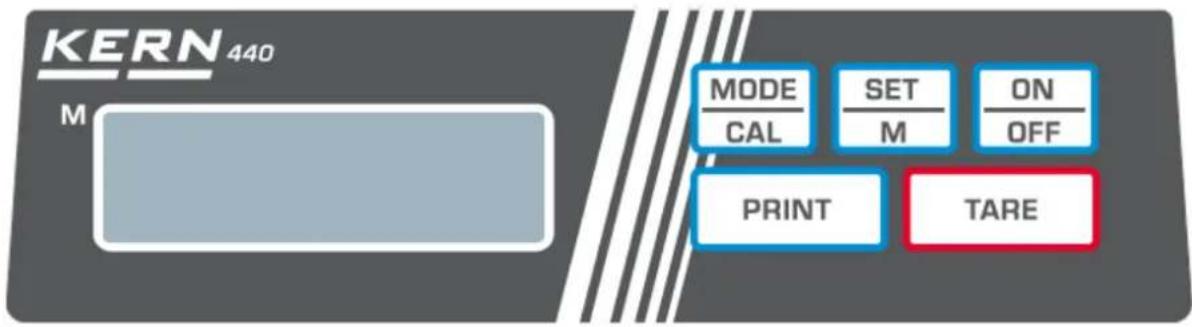

7.1 Tastaturübersicht 15

8 Basisbetrieb 16

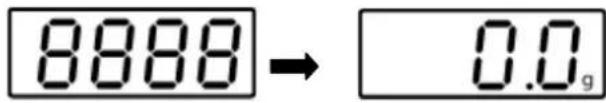

Einschalten 16

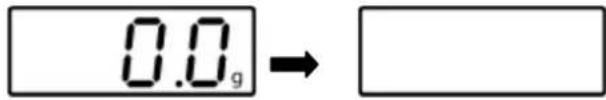

Ausschalten 16

Wagen 16

Tarieren 16

PRE-TARE-Funktion 17

Plus/Minus-Wägungen 18

Stuckzahlen 18

Netto-Total-Wägungen 19

Prozentbestimmung 20

9 Menu 21
9.1 Navigation im Menu 21
9.2 Menu-Ubersicht 24
9.3 Beschreibung einzelner Menüpunkte 26

Wageeinheiten 26
Dosierung und Zero-tracking 27
Auswahl Justiergewicht 28
Filter 29
Hinterleuchting der Anzeige 29
Tierwage-funktion 30
Rücksetzen auf Werkseinstellung 30
9.4 Schnittstellensparameter 31
Datenübertragungsmodus. 31
Druckausgabe 32
Baudrate 32
10 Datenausgang RS 232 C. 33
10.1 Technische Daten 33

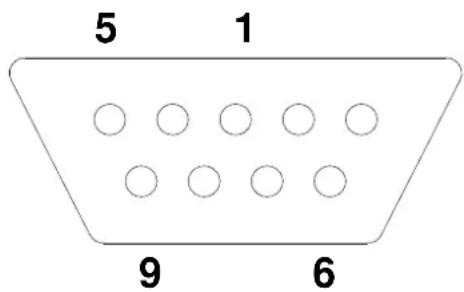

10.2 Pinbelegung der Waagenausgangsbuchse 33
10.3 Beschreibung des Datentransfers 33
10.3.1 Pr PC 33
10.3.2 AU Pr 33
10.3.3 AU PC 34
10.3.4 rE Cr 34
10.4 Ausgabe auf Barcode-Drucker 35
11 Wartung, Instandhaltung, Entsorgung 36
11.1 Reinigung 36
11.2 Wartung, Instandhaltung 36
11.3 Entsorgung 36
12 Kleine Pannenhilfe 37

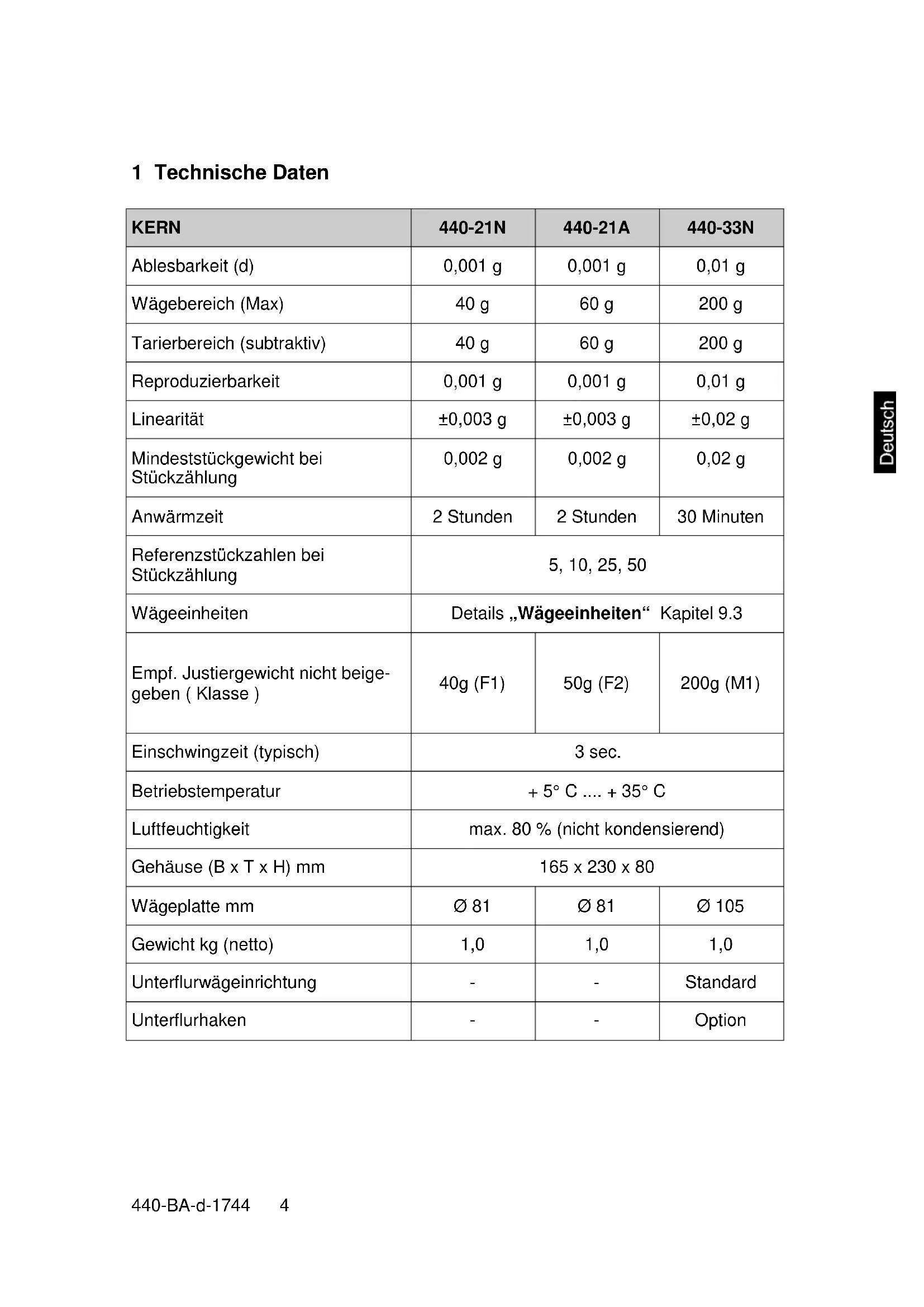

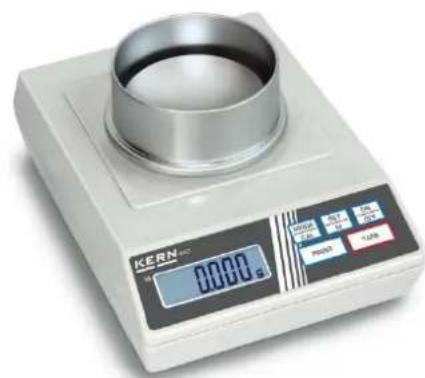

1 Technische Daten

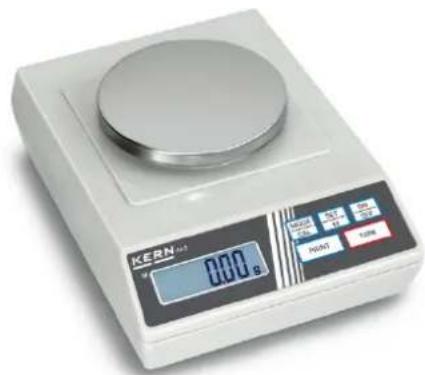

KERN	440-21N	440-21A	440-33N
Ablesbarkeit (d)	0,001 g	0,001 g	0,01 g
Wägebereich (Max)	40 g	60 g	200 g
Tarierbereich (subtraktiv)	40 g	60 g	200 g
Reproduzierbarkeit	0,001 g	0,001 g	0,01 g
Linearität	±0,003 g	±0,003 g	±0,02 g
Mindeststückgewicht bei Stückzahlung	0,002 g	0,002 g	0,02 g
Anwärzmheit	2 Stunden	2 Stunden	30 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 25, 50
Wägeinheiten	Details „Wägeinheiten“ Kapitel 9.3
Empf. Justiergewicht nicht beigegeben (Klasse)	40g (F1)	50g (F2)	200g (M1)
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Gehäuse (B × T × H) mm	165 x 230 x 80
Wägeplatte mm	Ø 81	Ø 81	Ø 105
Gewicht kg (netto)	1,0	1,0	1,0
Unterflurwägeinrichtung	-	-	Standard
Unterflurhaken	-	-	Option

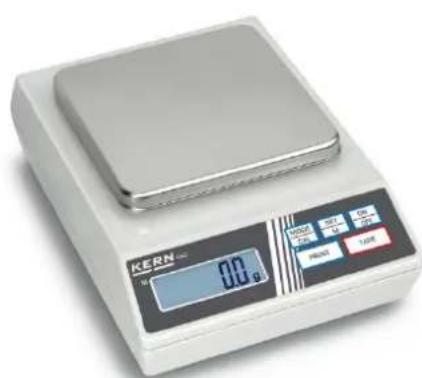

KERN	440-35N	440-35A	440-43N	440-45N
Ablesbarkeit (d)	0,01 g	0,01 g	0,1 g	0,1 g
Wägebereich (Max)	400 g	600 g	400 g	1000 g
Tarierbereich (subtraktiv)	400 g	600 g	400 g	1000 g
Reproduzierbarkeit	0,01 g	0,01 g	0,1 g	0,1 g
Linearität	±0,03 g	±0,03 g	±0,2 g	±0,2 g
Mindeststückgewicht bei Stückzahlung	0,02 g	0,02 g	0,2 g	0,2 g
Anwärzmheit	2 Stunden	2 Stunden	10 Minuten	30 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 25, 50
Wägeinheiten	Details „Wägeeinheiten“ Kapitel 9.3
Empf. Justiergewicht nicht bei- gegeben ( Klasse )	400g (F2)	500g (F2)	400 g (M2)	1000 g (M1)
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Gehäuse (B x T x H) mm	165 x 230 x 80
Wägeplatte mm	Ø 105	Ø 105	130 x 130	130 x 130
Gewicht kg (netto)	1,0	1,0	1,0	1,0
Unterflurwägeinrichtung	Standard
Unterflurhaken	Option

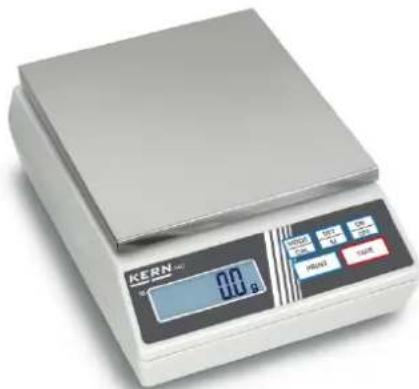

KERN	440-47N	440-49N	440-49A
Ablesbarkeit (d)	0,1 g	0,1 g	0,1 g
Wägebereich (Max)	2000 g	4000 g	6000 g
Tarierbereich (subtraktiv)	2000 g	4000 g	6000 g
Reproduzierbarkeit	0,1 g	0,1 g	0,1 g
Linearität	± 0,2 g	± 0,3 g	± 0,3 g
Mindeststückgewicht bei Stück-zahlung	0,2 g	0,2 g	0,2 g
Anwärzm Zeit	30 Minuten	2 Stunden	2 Stunden
Referenzstückzahlungen bei Stück-zahlung	5, 10, 25, 50
Wägeinheiten	Details „Wägeeinheiten“ Kapitel 9.3
Empf. Justiergewicht nicht beigegeben (Klasse)	2000 g (M1)	4000 g (F2)	5000 g (F2)
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Gehäuse (B × T × H) mm	165 x 230 x 80
Wägeplatte mm	130 x 130	150 x 170	150 x 170
Gewicht kg (netto)	1,0	1,0	1,0
Unterflurwägeinrichtung	Standard
Unterflurhaken	Option
KERN	440-51N	440-53N	440-55N
Ablesbarkeit (d)	1 g	1 g	0,2 g
Wägebereich (Max)	4000 g	6000 g	6000 g
Tarierbereich (subtraktiv)	4000 g	6000 g	6000 g
Reproduzierbarkeit	1 g	1 g	0,2 g
Linearität	± 2 g	± 2 g	± 0,6 g
Mindeststückgewicht bei Stück-zahlung	2 g 2 g 0	4 g
Anwärzmheit	10 Minuten	30 Minuten	2 Stunden
Referenzstückzahlungen bei Stück-zahlung	5, 10, 25, 50
Wägeinheiten	Details „Wägeinheiten“ Kapitel 9.3
Empf. Justiergewicht nicht bei-gegeben ( Klasse )	4000 g (M2)	5000 g (M2)	5000 g (F2)
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Gehäuse (B x T x H) mm	165 x 230 x 80
Wägeplatte mm	150 x 170	150 x 170	150 x 170
Gewicht kg (netto)	1,0	1,0	1,0
Unterflurwägeinrichtung	Standard
Unterflurhaken	Option

2 Konformitätserklarung

Die aktuelle EG/EU-Konformitätserklärung findsie online unter:

www.kern-sohn.com/ce

3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäß Verwendung

Die von Ihnen erworbene Waage dient zum Bestimm den Wägewertes von Wäge gut. Sie ist zur Verwendung als „nicht selbstätige Waage" vorgesehen, d.h. das Wäge gut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so können durch die in der Waage vorhandene „Stabilitätskompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames hersausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.).

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöbe und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage konnte hierdurch beschädigt werden.

Waage niemals in explosionsgefahrdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waagearf nicht konstruktiv verändert werden. Dies kann zu falschen Wäegergebnissen,icherheitstechnischen Mangeln sowie der Zerstörung der Waage führen. Die Waagearf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
• tatsächchem Verschleib und Abnutzung
• nicht sachgemäß Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung mussen die messtechnischen Eigenschaften der Waage und eines eventuellvorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Interval sowie die Art und den Umfang dieser Prüfung zu definierten. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkrediertem DKD- Kalibrierlaboratorium konnen bei KERN schnell und kostenfähig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument.

4.2 Ausbildung des Personals

Das Gerätarf nur von geschultenMitarbeiternbedientundgepflegtwerden

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sieitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu verwenden.
Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.
Evt. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für ihre Waage wahlen.

Beachten Sie deshalb am Aufstellort folgenden:

Waage auf eine stabile, gerade Fläche stellen.
- Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen befind der Hezung oder direkte Sonneneinstrahlung vermeiden.
- Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.
- Erschütterungen während des Wägens vermeiden.
Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.
- Das Gerät nicht über längerere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In thisem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur akklimatisieren.
- Statische Aufladung von Wägegut, Wägebehälter vermeiden.
- Nicht in explosivstoffgefahren den Bereichen oder in durch Gase, Dampfe und Nebel sowie durch Stäube explosionsgefahren den Bereichen betreiben!
Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waageinnen oder außen angreiben und beschädigen können, sind fernzuhalten.
IP-Schutz des Gerätes einhalten.
- Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (fallsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

6.2 Auspacken/Aufstellen

Die Waage vorsichtig aus der Verpackungnehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. Bei den Modellen 440-21N und 440-21A muss vor dem Aufsetzen der Wägeplatte die Transportsicherung entfernt werden.

Lieferumfang/Serienmäßiges Zubehör

Waage (incl. Arbeitssschutzhaube)
Wageplatte
- Netzgerät
- Betriebsanleitung
- Windschutz (440-21N, 440-21A)

6.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.4 Batteriebetrieb / Akkubetrieb (optional)

Batteriefachdeckel an Waagenunterseite abnehmer. 9 V-Blockbatterie anschließen. Batteriefachdeckel wieder eingetzen.

Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menu (s. Kap. 9) aktiviert oder deaktiviert werden kann.

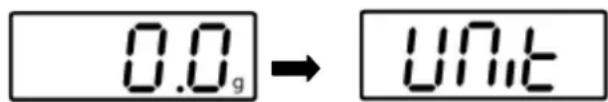

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drucken bis „AF“ erscheint.
Mit SET-Taste bestätigten.
Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausgewählten werden:

,AF on": Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung automatisch ab.

,AF off": Abschaltfunktion deaktiviert.

Auschwitz mit SET-Taste bestätigen. Die Waage kehrt in den Wagemodus zürück.

Sind die Batterien verbraucht, erscheint im Display „LO". ON/OFF-Taste drucken und sofort Batterien wechseln.

Wird die Waage langere Zeit nicht benutzt, Batterien Herausnahmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit konnte die Waage beschädigen.

Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschreiben. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

6.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusammengehen (Drucker, PC) an die Datenchnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstempoatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

6.7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jeder Waage - gemass dem zugrundeliegenden physikalischen Wägeprinzip - am Aufstellort auf die Dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten empfeihlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Daten") durchfuhrt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal.

Durchführung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich.

Waage mit ON/OFF-Taste einschalten.
MODE-Taste drücken und gedrückt halten, nach dem akustischen Signal erscheint im Display für kurze Zeit „CAL". AnschlieBend wird im Display blinkend die genaue Großdes ausgewählten (s. Kap.9.3) Justiergewichtes angezeigt.
Nun das Justiergewicht in die Mitte der Wägeplatte stellen.
SET-Taste betätigten. Kurze Zeit später erscheint „CAL F“, danach erfolgt automatisch der Rücksprung in den Wagemodus. In der Anzeige erscheint der Wert des Justiergewichtes.

Bei einem Justierfehler oder falschem Justiergewicht erscheint „CALE E". Justierung wiederholen.

Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen-genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.

6.8 Unterflurwagung

Mit Hilfe der Unterflurwagung konnen Gegenstände, welche aufgrund ihrer Großoder Form nicht auf die Waagschale gestellt werden konnen, gewogen werden.

Gehen Sie wie folgt vor:

Waage ausschalten.
Verschlussdeckel am Waagenboden offen.
- Haken zur Unterflurwädung vorsichtig und vollständig einhängen.
Waage über eine Öffnung stellen.
Wägegut an den Haken hängen und Wägung durchführten.

Abb. 1: Einrichten der Waage für Unterflurwagungen

VORSICHT

• Unbedingt darauf auf achten, dass alle angehängten Gegenstände stabil genug sind, um das gewünschte Wägegut sicher zu halten (Bruchgebung).
• Niemals Lasten über die angegebene Höchstlast (Max) hinaus anhängen (Bruchgebung)
• Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schadennehmen konnen.

Nach Beendigung der Unterflurwagung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz).

7 Bedienungselemente

7.1 Tastaturübersicht

Taste Bezeichnung Funktion
PRINT PRINT-Taste	Wägdaten über Schnittstelle übermitteln Menü aufrufen (Taste gedrück halten, bis UNIT erscheint)
SET/M SET-Taste	Einstellungen im Menu bestätigten Speichern und Menü verlassen
MODE/CAL	MODE-Taste
TARE TARE-Taste	Tarieren
ON/OFF ON/OFF-Taste	Ein-/Ausschalten

8 Basisbetrieb

Einschalten

ON-Taste drucken.

Die Waage führt einen Selfstest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.

Ausschalten

OFF-Taste drucken, die Anzeige erlischt

Wagen

Wägegut auflegen
Stillstandskontrolle abwarten, nach erfolgter Stillstandskontrolle wird rechts im Display die Wägeeinheit (z. B. g oder kg) angezeigt
Wägeresultat ablesen.

lst das Wägegut schwerer als der Wägebereich, erscheint im Display „Error" (= Überlast), sowie ein Pfeifton.

Tarieren

Leeren Wägebehälter auflegen, das Gewicht des Wägebehälters wird angezeigt.

TARE-Taste drücken, die Nullanzeige erscheint. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.

Wägegut einwiegen, das Nettogewicht wird angezeigt.

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

Nach Abnahmen des Wagebehälter erscheint das Gewicht des Wagebehälter als Minus-Anzeige.

Das Taragewicht bleibt so lange gespeichert, bis es ge-loscht wird.

Tara loschen

Waage entlasten und TARE-Taste drücken, die Nullanzeige erscheint.

PRE-TARE-Funktion

Mit dieser Funktion wird das Gewicht eines Taragefães gespeichert. Auch nach dem Aus-/Einschalten arbeitet die Waage mit dem gespeicherten Tarawert weiter.

Im Wagemodus Taragefãß auf die Wägeplatte stellen
MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird.
Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als PRE-TARE Wert speichern.
Waage entlasten und MODE-Taste wiederholt drücken bis „PtArE" blinkend angezeigt wird.
Mit SET-Taste bestätigen. Der PRE-TARE Wert wird geleöscht, die Nullanzeige erscheint.

PRE-TARE Wert Löschen

Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw.

Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren.
Sollgewicht abnehmen
Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt.

Nach dem gleichen Verfahren konnen auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden.

Zurück in den Wagemodus durch Drucken der TARE-Taste.

Stückzahlen

Bei der Stuckzahlung konnen entweder Teile in einen Behälter eingezahlt oder Teile aus einem Behälter herausgezählt werden. Um eine größere Menge von Teilen zahlen zu konnen, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden.

Je größter die Referenzstückzahl,estohigherist die Zahlgenaugkeit.Die Referenz muss bei klinen oder stark unter-schiedlichen Teilen besonders hoch gewählt werden.

Je größter die Referenzstückzahl,esto genauer die Stuckzahlung.

Der Arbeitsablauf gliedert sich in vier Schritte:

Wägebehälter tarieren

Referenzstückzahl festlegen

Referenzgewicht einwagen

Stücke zahlen

Im Wagemodus MODE-Taste kurz drucken. Referenzstückzahl, 5^PCS^ wird blinkend angezeigt.
Durch Mehrfachbetätigung der MODE-Taste konnen weitere Referenzstückzahlen 5, 10, 20, 25 und 50 aufgerufen werden. So viele Zahlteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt.
Mit SET-Taste bestätigen. Ab hier befindet sich die Waage im Stückzahl-Modus und zahlt alle Teile, die sich auf der Wägeplatte befinden.

i

Zurück in den Wagemodus

MODE-Taste drucken.

• Fehlermeldung „Er 1“

Mindeststückgewicht unterscriitten, siehe Kap. 1 „Technische Daten". MODE-Taste drucken und Referenzbildung erneut starten.

• Tarieren

Tarabehälter können auch bei der Stückzahlung verwendet werden. Vor Beginn der Stückzahlung Tarabehälter mit TARE- Taste austarieren.

Netto-Total-Wägungen

Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluss zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehäctors).

Beispiel:

1. Tarabehälter auf die Wageplatte stellen. TARE-Taste drucken, die Nullanzeige erscheint.
2. Komponente einwiegen. SET-Taste drücken, die Nullanzeige erscheint. [▲] wird am linken Rand des Displays angezeigt.
3. Komponente einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten 1 und 2) wird angezeigt.
4. SET-Taste erneut drücken, die Nullanzeige erscheint.
5. Komponente einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten und und ) wird angezeigt.
   Rezeptur gegebenenfalls zum gewünschten Endwert auffullen. Für jeder weitere Komponente Schritt 4-5 wiederholen.
   Zurück in den Wagemodus durch Drucken der TARE-Taste.

Prozentbestimmung

Die Prozentbestimmung erfolgt die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100% entspricht.

Im Wagemodus MODE-Taste wiederholt drucken, bis [100 %] angezeigt wird.
Referenzgewicht, das 100% entspricht auflegen.
Mit SET-Taste Referenz speichern. Referenzgewicht abnehmer.
Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt.

Zurück in den Wagemodus durch Drucken der MODE-Taste.

9 Menu

9.1 Navigation im Menu

Einstieg ins Menu
PRINT	0.0g
	Unit
Menüpunkte anwahlen
MODE CAL	Unit
	Pr
Einstellungen ändern
SET M	Pr
	RECR
MODE CAL	Pr PC
1. Änderung eines Menüpunktes speichern und Menu verlassen
SET M	0.0g

2. Einstellung mehrerer Menüpunkteändern

Angewählten Menupunkt mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste Einstellungändern.

TARE-Taste drucken „Exit“ wird angezeigt.

Entweder

Mit SET-Taste (Ja) bestätig, „StorE“ wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (PRINT-Taste) und Menü verlassen,

oder

PRINT-Taste (Nein) drücken und Änderungen an weiteren Menüpunkten wie oben beschrieben vornehmen

Speichern/verwerfen und Menuverlassen

Speichern

Verwerfen

Entweder

Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspeichern. Die Waage keht automatisch in den Wagemodus zurück.

oder

Zum Verwerfen der Änderungen PRINT-Taste (Nein) drücken. Die Waage kehrt automatisch in den Wagemodus zurück.

9.2 Menu-Übersicht

Funktionsbeschreibung	Funktion	Parameter	Beschreibung der Auswahlmöglichkeiten
Wägebinheiten-umschaltung (siehe Kap. 9.3)	UNIT	g*	Gramm
		kg	Kilogramm (modellabhängig)
		oz	Pound
		ozt	Unze
		lb	Troy Unze
		tlh	Tael Hongkong
		tlt	Tael Taiwan
		gn	Grain(modellabhängig)
		dwt	Pennyweight (modellabhängig)
		mo	Momme
		Tol	Tola
		ct	Carat (modellabhängig)
		FFA	Frei währbarer Faktor
Datenübertragungs-modus (siehe Kap. 9.4)	Pr	rE CR*	Datumausgabe über Fernsteuer-befehle (s. Kap. 10.3)
		Pr PC	Datumausgabe durch Drücken der PRINT-Taste (s. Kap. 10.3)
		AU PC	Kontinuierliche Datumausgabe (s. Kap. 10.3)
		bA Pr	Ausgabe auf Barcode-Drucker (s. Kap. 10.4)
		AU Pr	Autom. Datumausgabe stabiler Wägewerte (s. Kap. 10.3)
Auswahl Druckausgabe (siehe Kap. 9.4)	LAPr	Hdr*	Ausgabe der Kopfzeilen
		GrS	Ausgabe des Gesamtgewichts
		Net	Ausgabe des Nettogewichts
		tAr	Ausgabe des Taragewichts
		N7E	Ausgabe des gespeicherten Gewichts
		PCS	Ausgabe der Stückzahl
		AUJ	Ausgabe des Stückgewichts
		Rqt	Ausgabe der Referenzstückzahl
		FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
		FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe
Baudrate (siehe Kap. 9.4)	bAUd	19200
		9600*
		4800
		2400
		1200
Auto off (Batteriebetrieb), siehe Kap. 6.4	AF	on*	Automatische Abschaltfunktion nach 3 min ohne Laständerung ein
		off	Automatische Abschaltfunktion nach 3 min ohne Laständerung aus
Auto Zero (siehe Kap. 9.3)	tr	on*	ein
		off	aus
Auswahr Justiergewicht (siehe Kap. 9.3)	CAL	100	*modellabhängig
		200
		300
Filterfungtion (siehe Kap. 9.3), nur Modelle 440-21A, 440-35A, 440-49A	StAbiL	1	schnelle Anzeige
		2	normale Anzeige
		3	langsame Anzeige
Hinterleuchtung der An- zeige, (siehe Kap. 9.3)	bL	on*	Hinterleuchtung eingeschaltet
		off	Hinterleuchtung ausgeschaltet
		CH	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägwertes automatisch ab
Tierwägefunktion (siehe Kap. 9.3)	ANL	off*	aus
		3 Zeitspanne 3 Sekunden
		5 Zeitspanne 5 Sekunden
		10 Zeitspanne 10 Sekunden
		15 Zeitspanne 15 Sekunden
Rücksetzen auf Werks- einstellung (siehe Kap. 9.3)	rSt	no*	nein
		yes ja

* = Werkseinstellung

9.3 Beschreibung einzelner Menüpunkte

Wägeinheiten

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.

SET-Taste drücken, die eingestelle Einheit wird angezeigt.
Mit der MODE-Taste kann zwischen den verschiedenen Einheiten (siehe nachfolgendeTabelle) gewählt werden.
Ausgewählte Einheit mit SET-Taste bestätigten.

	Anzeige	Umrechnungsfaktor 1 g =
Gramm	g	1.
Unze	oz	0.035273962
Troy Unze	ozt	0.032150747
Pound	lb	0.0022046226
Tael Hongkong	tlh	0.02671725
Tael Taiwan	tlt	0.0266666
Grain (modellabhängig)	gn	15.43235835
Pennyweight (modellabhängig)	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat (modellabhängig)	ct	5
Frei währbarer Faktor*)	FFA	xx.xx

*) Eingabe Umrechnungsfaktor

Wie oben beschreiben, MODE-Taste wiederholt drücken bis „FFA" angezeigt wird.
Zur Eingabe des Faktors SET-Taste drucken, die aktive Stelle blinkt. Mit der MODE-Taste wird der angezeigte Wert um 1 erhöht, mit der PRINT-Taste um 1 verringiert. Mit der TARE-Taste Aufsahl der Ziffer nach links.
Eingabe mit SET-Taste bestätigen.
Durch nochmaliges Drucken der SET-Taste wird der „Frei wahlbarer Faktor“ als aktuelle Wägeinheit übernommen.

Die verschiedene Waagenmodelle haben unterschiedliche Fremdwägeinheiten integriert.

Die Details können dieser Tabelle entnommen werden:

Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden keine Gewichtsschwankungen automatisch tariert.

Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so können durch die in der Waage vorhandene „Stabilitäts-kompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter).

Bei Dosierungen mit einzelnen Gewichtsschwankungen empfehlte es sich daher, diese Funktion auszuschalten.

Bei ausgeschaltetem Zero-Tracking wird die Waagenanzeige jedoch unruhiger.

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an-gezeigt wird.
MODE-Taste wiederholt drucken bis „tr“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.

tr	on	Funktion aktiviert
tr	off	Funktion deaktiviert

Auswahl mit SET-Taste bestätigen.

Auswahl Justiergewicht

Bei der Modellreihe KERN PCB kann das Justiergewicht aus vier oder fünf (modellabhängig) vorgegebenen Nennwerten (z. B. ca.1/4; 1/2; 3/4; Max) gewählt werden (siehe nachfolgende Tabelle, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wageergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Als Option konnen die nicht beigegebenen Justiergewichte von KERN bezogen werden.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drucken bis „CAL“ angezeigt wird.
Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.
Auswahl mit SET-Taste bestätigen.

440-21N	440-21A	440-33N	440-35N	440-35A	440-43N	440-45N
10g	10g	50g	100g	100g	100g	200g
20g	20g	100g	200g	200g	200g	500g
30g	40g	150g	300g	400g	300g	700g
40g	50g	200g	400g	500g	400g	1000g
	60g			600g

Unter diesen Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden.

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.

1	Filter 1: Waage reagiert empfindlich und schnell, ruhiger Aufstellungsord.
2	Filter 2: Waage reagiert normal, normaler Aufstellungsord
3	Filter 3: Waage reagiert unempfindlich aber langsam, unruhiger Aufstellungsord.

Auschwitz mit SET-Taste bestätigen.

Hinterleuchting der Anzeige

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „bl“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.

bl	on	Hinterleuchtung eingeschaltet	Kontrastreiche Anzeige, die auch im Dunkeln ab-gelesen werden kann.
bl	off	Hinterleuchtung ausgeschaltet	Batterieschonung
bl	Ch	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab	Batterieschonung

Auschwitz mit SET-Taste bestätigen.

Tierwagefunktion

Die Tierwagefunktion kann bei unruhigen Wägungen eingesetzt werden. Wahrend einer festgelegten Zeitspanne wird der Mittelwert der Wägeresultate gebildet.

Je unruhiger das Wägegut ist, besteht länger sollen die Zeitspanne gewählt werden.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „ANL“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

ANL	3	Zeitspanne 3 Sekunden
ANL	5	Zeitspanne 5 Sekunden
ANL	10	Zeitspanne 10 Sekunden
ANL	15	Zeitspanne 15 Sekunden
ANL	off	Tierwägung nicht aktiv

Auswahl mit SET-Taste bestätigen.
Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste betätigten. In der Anzeige lauft ein „Countdown". Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen.
Mit der SET-Taste kann zwischen Tierwagen und normalem Wägen gewechselt werden.
Mit der SET-Taste wird der Wägezyklus für die Tierwädigung erneut gestartet.

Rücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werkseinstellungen zurückgesetzt.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

rSt	yes	Waage wird auf Werkseinstellung zurückgesetzt
rSt	no	Waage bleibt in individueller Einstellung

Auswahl mit SET-Taste bestätigten. Die Waage kehrt darüber in den Wagemodus.

9.4 Schnittstellenparameter

Die Datenausgabe erfolgt über die RS 232 C Schnittstelle.

Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beiden Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

Datumübertragungsmodus

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

rE CR	Datumausgabe über Fernsteuerbefehle
Pr PC	Datumausgabe durch Drücken der PRINT-Taste
AU PC	Kontinuierliche Datumausgabe
bA Pr	Ausgabe auf Barcode-Drucker
AU Pr	Autom. Datumausgabe stabiler Wägewerte

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wagemodus zurück.

Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr).

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschten Ausgabeparameter auswahlen

Hdr	Ausgabe der Kopfzeilen
GrS	Ausgabe des Gesamtgewichts
Net	Ausgabe der Nettogewichts
tAr	Ausgabe der Taragewichts
N7E	Ausgabe des gespeicherten Gewichts
PCS	Ausgabe der Stückzahl
Auj	Ausgabe der Stückgewichts
Rqt	Ausgabe der Referenzstückzahl
FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

i

Baudrate

Auswahl mit SET-Taste bestätig, der aktuelle Status (on/off) wird angezeigt.
Mit MODE- und PRINT-Taste wird der Status geändert, on off.
Auswahl mit SET-Taste bestätigten. Die Waage kehrt in den Wägemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „bAUd" angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen 9600 4800 2400 1200 19200
Auswahl mit SET-Taste bestätigten. Die Waage kehrt in zurück in den Wagemodus.

10 Datenausgang RS 232 C

10.1 Technische Daten

• 8-bit ASCII Code
  1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
  Baudrate wahlbar auf 1200, 2400, 4800, 9600 und 19200 Baud
• Miniatur-Stecker notwendig (9 pol D-Sub)
• Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN-Schnittstellenkabel (max. 2m) sichergestellt

10.2 Pinbelegung der Waagenausgangsbuchse

Frontansicht:

Pin 2: Transmit data

Pin 3:Receive data

10.3 Beschreibung des Datentransfers

10.3.1 Pr PC

PRINT-Taste drücken, bei stabilem Wert wird das Format aus LAPR übertragen.

a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	CR	LF

b. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

10.3.2 AU Pr

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.

c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	CR	LF

d. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

10.3.3 AU PC

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	CR	LF

f. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
B*	B	B	B	B	B	B	B	B	0	.	0	B	CR	LF

10.3.4 rE Cr

Fernsteuerkommando s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommando erhalten hat, sendet sie die nachfolgenden Daten.

Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfolgenden CR LF gesendet werden müssen.

s Funktion: Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle gesendet

w Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet

t Funktion: Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B*	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	CR	LF

i. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
B	B	B	B	B	B	B	B	B	0	.	0	B	CR	LF

SYMBOLE:

B^ = Leerzeichen oder M

B/0/. = Leerzeichen/Werte für Gewicht/Dezimalpunkt, abhängig vom Wägewert

g = Gewichteinheit / Stk. / %

E, o, r = ASCII-Code oder “E, o, r”

CR =Wagenrücklauf-Zeichen (Carriage Return)

10.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen (s. Kap. 9.4).

Als Barcode-Drucker ist das Zebra-Drucker Modell LP2824 vorgesehen.

Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann.

Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden.

Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitgelieferten Schnittstellenkabel zu verbinden.

Nach dem Einsatz beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der PRINT-Taste ein Etikett ausgedrucht.

11 Wartung, Instandhaltung, Entsorgung

11.1 Reinigung

Vor der Reinigung das Gerät von der Betriebsspannung trennen.

Keine aggressiven Reinigungsmittel (Lösungsmittel o.A.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben.

Lose Probenreste/Pulver konnen vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut(sofort entfernen.

11.2 Wartung, Instandhaltung

Das Gerätarf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.
Vor dem Offnen vom Netz trennen.

11.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gultigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

12 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollen die Waage kurz ausgeschelt und vom Netz getrennt werden. Der Wagevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

Die Waage ist nicht eingeschaltet.
- Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
Die Netzspannung ist ausgefallen.
Die Batterien sind falsch eingelegt oder leer.
- Es sind keine Batterien eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen
• Vibrationen des Tisches/Bodens
  Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsord wahlen/falls möglich storendes Gerät ausschalten)

Das Wageergebnis ist offensichtlich falsch

Die Waagenanzeige steht nicht auf Null
Die Justierung stimmt nicht mehr.
- Es herrschen starke Temperaturschwankungen.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungssort wahlen/ falls möglich, störendes Gerät ausschalten).

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

i Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Handler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgenden hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in communalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgeistrichen Mulltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

Schadstoffarme Batterien nur mit einer durchgestruchenen Mulltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

Table of Contents

1 Technical Data 4

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B*	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF
																R

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

10.3.2 AU Pr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B*	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF
																R

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

10.3.3 AU PC

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
B	B	B	B	B	B	B	B	B	0	.	0	B	CR	LF

10.3.4 rE Cr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF
																R

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
B*	B	B	B	B	B	B	B	B	0	.	0	B	CR	LF

SYMBOLS:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B*	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF
																R

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

10.3.2 AU Pr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B*	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

10.3.3 AU PC

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF

f. Format en cas d'erreur

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
B*	B	B	B	B	B	B	B	B	0	.	0	B	CR	LF

10.3.4 rE Cr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B*	B	B	B	B	B	B	B	B	0	.	0	B	g	B	B	C	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14
B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
B*	B	B	B	B	B	B	B	B	0	.	0	B	CR	LF

SYMBOLES:

B* = blanc ou M
