MODE D'EMPLOI 440 Kern

Sommaire

1 Caractéristiques techniques 4 2 Déclaration de conformité 7 3 Indications fondamentales (généralités) 8 3.1 Utilisation conforme aux prescriptions 8 3.2 Utilisation inadéquate 8 3.3 Garantie 8 3.4 Vérification des moyens de contrôle 8 4 Indications de sécurité générales 9 4.1 Observe les indications du mode d'emploi 9 4.2 Formation du personnel 9 5 Transport et stockage 9 5.1 Contrôle à la réception de l'appareil 9 5.2 Emballage 9 6 Déballage, installation et mise en service 10 6.1 Lieu d'installation, lieu d'utilisation 10 6.2 Déballage / implantation 10 6.3 Branchement secteur 11 6.4 Fonctionnement sur piles / sur accus (en option) 11 6.5 Raccordement d'appareils périphériques 11 6.6 Première mise en service 12 6.7 Ajustage 12 6.8 Pesage en sous-sol 13 7 Organes de commande 14 7.1 Vue d'ensemble du clavier 14 8 Opérations de base 15 Enclenchement 15 Arrêt 15 Pesage 15 Tarage 15 PRE-TARE-Funktion 16 Pesées plus / moins 17 Comptage de pièces 17 Pesées nettes total 18 Détermination du pourcentage 19

9 Menu 20 9.1 Navigation dans le menu 20 9.2 Aperçu des menus 23 9.3 Description de quelques points de menu 25

Unités de pesage 25

Dosage et mise au point du zéro 26 Sélection poids d'ajustage 27

Filtre 28

Eclairage du fond de l'écran d'affichage 28 Fonction de pesée d'animaux 29 Remise à l'état de réglage à l'usine 30 9.4 Paramètres d'interfaces 31

Mode de transfert des données 31 Édition imprimée automatique 32 Taux Baud 32 10 Sortie de données RS 232 C 33 10.1 Caractéristiques techniques 33 10.2 Attribution des broches de la douille de sortie de la balance 33 10.3 Description du transfert des données 33 10.3.1 Pr PC 33 10.3.2 AU Pr 33 10.3.3 AU PC 34 10.3.4 rE Cr 34 10.4 Édition sur imprimante à code à barres 35

11 Maintenance, entretien, élimination 35

11.1 Nettoyage 35 11.2 Maintenance, entretien 35 11.3 Élimination 35 12 Aide succincte en cas de panne 36

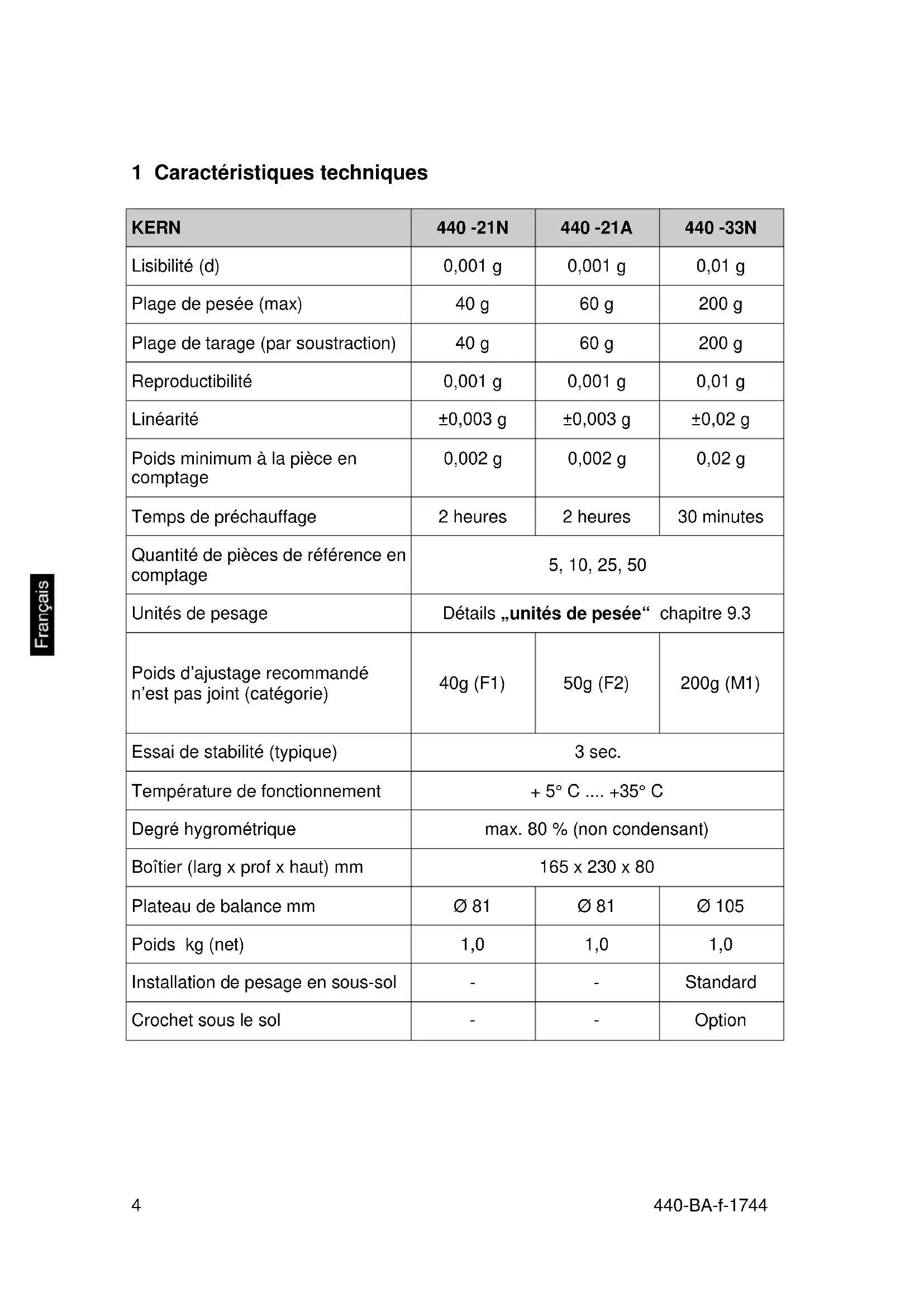

1 Caractéristiques techniques

KERN	440 -21N	440 -21A	440 -33N
Lisibilité (d)	0,001 g	0,001 g	0,01 g
Plage de pesée (max)	40 g	60 g	200 g
Plage de tarage (par soustraction)	40 g	60 g	200 g
Reproductibilité	0,001 g	0,001 g	0,01 g
Linéarité	±0,003 g	±0,003 g	±0,02 g
Poids minimum à lapiece encomptage	0,002 g	0,002 g	0,02 g
Temps de préchauffage	2 heures	2 heures	30 minutes
Quantité de pieces de référence encomptage	5, 10, 25, 50
Unités de pesage	Détails „unités de pesée“ “ chapitre 9.3
Poids d'ajustage commandén'est pas joint (catégorie)	40g (F1)	50g (F2)	200g (M1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5° C .... +35° C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	165 x 230 x 80
Plateau de balance mm	Ø 81	Ø 81	Ø 105
Poids kg (net)	1,0	1,0	1,0
Installation de pesage en sous-sol	-	-	Standard
Crocket sous le sol	-	-	Option

KERN	440 -35N	440 -35A	440 -43N	440 -45N
Lisibilité (d)	0,01 g	0,01 g	0,1 g	0,1 g
Plage de pesée (max)	400 g	600 g	400 g	1 000 g
Plage de tarage (par soustraction)	400 g	600 g	400 g	1 000 g
Reproductibilité	0,01 g	0,01 g	0,1 g	0,1 g
Linéarité	±0,03 g	±0,03 g	±0,2 g	±0,2 g
Poids minimum à la pièce en comptage	0,02 g	0,02 g	0,2 g	0,2 g
Temps de préchauffage	2 heures	2 heures	10 minutes	30 minutes
Quantité de pièces de référence en comptage	5, 10, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 9.3
Poids d'ajustage recommendé n'est pas joint (catégorie)	400g (F2)	500g (F2)	400 g (M2)	1 000 g (M1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... +35°C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	165 x 230 x 80
Plateau de balance mm	Ø 105	Ø 105	130 x 130	130 x 130
Poids kg (net)	1,0	1,0	1,0	1,0
Installation de pesage en sous-sol	Standard
Crocket sous le sol	Option

KERN	440 -47N	440 -49N	440 -49A
Lisibilité (d)	0,1 g	0,1 g	0,1 g
Plage de pesée (max)	2 000 g	4 000 g	6 000 g
Plage de tarage (par soustraction)	2 000 g	4 000 g	6 000 g
Reproductibilité	0,1 g	0,1 g	0,1 g
Linéarité	±0,2 g	±0,3 g	±0,3 g
Poids minimum à la pièce en comptage du nombre de pièces	0,2 g	0,2 g	0,2 g
Temps de préchauffage	30 minutes	2 heures	2 heures
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 9.3
Poids d'ajustage recommendé n'est pas joint (catégorie)	2 000 g (M1)	4 000 g (F2)	5 000 g (F2)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... +35°C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	165 x 230 x 80
Plateau de balance mm	130 x 130	150 x 170	150 x 170
Poids kg (net)	1,0	1,0	1,0
Installation de pesage en sous-sol	Standard
Crocket sous le sol	Option
KERN	440 -51N	440 -53N	440 -55N
Lisibilité (d)	1 g	1 g	0,2 g
Plage de pesée (max)	4 000 g	6 000 g	6 000 g
Plage de tarage (par soustraction)	4 000 g 6 000 g	6 000 g
Reproductibilité	1 g	1 g	0,2 g
Linéarité	±2 g	±2 g	±0,6 g
Poids minimum à la pièce en comptage du nombre de pièces	2 g 2 g 0.4 g
Temps de préchauffage	10 minutes	30 minutes	2 heures
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 9.3
Poids d'ajustage recommendé n'est pas joint (catégorie)	4 000 g (M2)	5 000 g (M2)	5 000 g (F2)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... +35°C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	165 x 230 x 80
Plateau de balance mm	150 x 170	150 x 170	150 x 170
Poids kg (net)	1,0	1,0	1,0
Installation de pesage en sous-sol	Standard
Crocket sous le sol	Option

2 Déclaration de conformité

Vous trouvez la déclaration de conformité CE-UE actuelle en ligne sous:

www.kern-sohn.com/ce

3.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c’est-à-dire que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. À long terme, cette charge est susceptible d'endommager le système de mesure. Éviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions. Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogéant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

3.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
• d'endommagement mécanique et d'endommagement lié à des matières ou des liquides
• dépréciation naturelle et d'usure
• mise en place ou d'installation électrique inadéquates
• de surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

4.1 Observe les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

Toutes les versions en langues étrangères incluent une traduction sans engagement.

Seul fait figure le document allemand original.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage de son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage

Conserve l'ensemble des pièces de l'emballage d'origine pour le cas où l'appareil devrait être renvoyé au fabricant.

L'appareil ne peut être renvoyé que dans l'emballage d'origine.

Avant l'expédition, détachez tous les câbles raccordés et toutes les pièces démontables/amovibles. Installez les éventuelles sécurités prévues pour le transport. Calez toutes les pièces, p. ex. le plateau de pesage, le bloc d'alimentation etc., contre les déplacements et les dommages.

6.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extrême ainsi qu'à une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protégerez la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protégez la balance d'une humidité atmosphérique tropée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps l'appareil à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Évitez les charges statiques des produits à peser et du récipient de pesée.

L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

6.2 Déballage / implantation

Sortir avec précaution la balance de l'emballage, stérer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l'horizontal.

Sur les modèles 440-21N et 440-21A, il faut avant de poser le plateau de pesée retirer la cale de transport.

Étendue de la livraison / accessoires de série:

Balance (incluant capot de protection) - Plateau de pesée - Bloc d'alimentation Mode d'emploi - Brise-vent (440-21N, 440-21A)

6.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit correspondre avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

6.4 Fonctionnement sur piles / sur accus (en option)

Retirez le couvercle du compartiment à piles de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Remettez en place le couvercle.

En mode piles, la balance dispose d'une fonction de coupure automatique, qui peut être activée ou désactivée dans le menu (chap. 9).

En mode pesée maintenez la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu'à ce que „AF“ apparaisse. Confirmez sur la touche SET. Alors vous pouvez sélectionner sur la touche MODE l'un des deux règles suivants:

, AF on": Pour protéger les piles, la balance se met automatiquement hors circuit à la fin du pesage après 3 minutes.

, AF off": Fonction de mise hors circuit désactivée.

Confirmez sur la touche SET. La balance revient automatiquement en mode de pesée.

Lorsque les piles sont usées, „LO" apparaît sur l'affichage. Appuyez sur la touche ON/OFF et remplacez de suite les piles.

Si la balance n'est pas utilisée pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d'endommager la balance.

En présence d'un accus disponible en option, celui-ci sera branché dans le compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l'alimentation encastrable livrée avec l'accus.

6.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

6.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, accumulateur ou batterie).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

6.7 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température environnante. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

L'ajustage devrait s'effectuer avec le poids d'ajustage recommandé (voir au chap. 1 "Données techniques"). L'ajustage peut également être réalisé avec des poids d'autres valeurs nominales (voir le tableau 1), mais n'est pas optimal au point de vue métrologique.

Procédure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

⇒ Mettez la balance en marche sur la touche ON/OFF ⇒ Appuyez sur la touche MODE et la garder enclenchée, sur l'écran apparait brièvement „CAL“. Ensuite est affiché en clignant le poids exact (chap. 9.3) du poids d'ajustage. ⇒ Posez le poids d'ajustage au milieu du plateau de la balance. ⇒ Actionnez la touche SET. Peu de temps après apparait „CAL F“, ensuite le mode repasse automatiquement en mode de pesée normal. Sur l'affichage apparait la valeur du poids d'ajustage.

En cas d'erreur d'ajustage ou d'un faux poids d'ajustage apparait „CAL E“. Répétez l'ajustage.

Conservez le poids d'ajustage à proximité de la balance. Il est conseillé de contrôler journallement la précision de la balance pour les applications significatives pour la qualité.

6.8 Pesage en sous-sol

Grâce au pesage en sous-sol, il est possible de peser des objets, qui par suite de leurs dimensions ou de leur forme ne peuvent pas être posés sur le plateau de la balance.

Procédez de la manière suivante:

• Mettre la balance à l'arrêt
• Ouvrir le couvercle au fond de la balance. Accrochez le crochet pour le pesage en sous-sol avec précaution et complètement.
• Mettre la balance au-dessus d'une ouverture.
• Accrocher le matériel de pesage au crochet et réaliser le pesage.

Fig. 1: Ajustage de la balance pour les pesages en sous-sol

ATTENTION

• Veillez obligatoirement à ce que tous les objets suspendus soient assez stables pour maintenir l'objet à peser voulu (risque de bris).
• Ne lestez jamais avec des charges supérieures à la charge maximale (max) (risque de bris)
• Veillez toujours à ce qu'il n'y ait pas d'être vivant ou d'objet sous la charge, qui risquerait d'être lésé ou endommagé.

À la fin du pesage en sous-sol, il faut obligatoirement refermer la trappe dans le fond de la balance (protection contre la poussière).

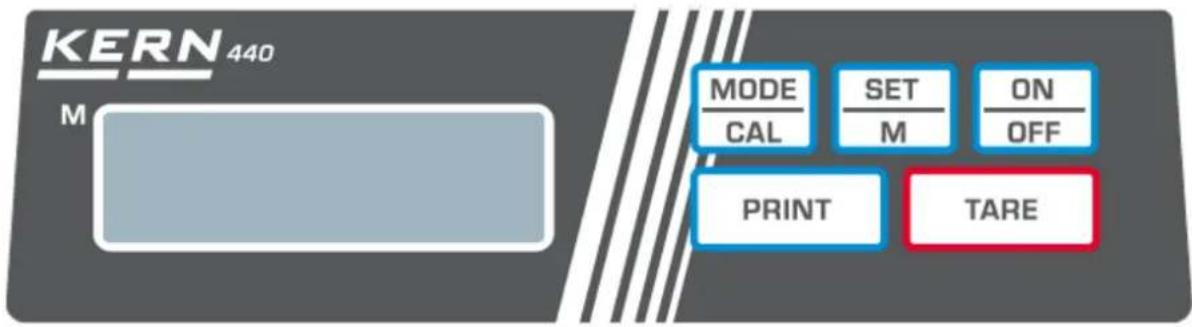

7.1 Vue d'ensemble du clavier

Touche	Description Fonction
PRINT Touche PRINT		• Recherche les données de pesée par l'interface • Appeler le menu (garder la touche enclenchée jusqu'à ce qu'apparaisse UNIT)
SET/M Touche SET		• Confiirer les réglages dans le menu • Enregistrer et quitter le menu
MODE/CAL	Touche MODE	• Sélectionner les points de menu • Modifier les réglages dans le menu • Ajustage
TARE Touche TARE		• Tarage
ON/OFF Touche ON/OFF		• Mise en marche / arrêt

Enclenchement

Appuyer sur la touche ON

La balance effectue un contrôle automatique. Dès que l'affichage du poids apparaît, la balance est prête à peser.

Arrêt

Appuyer sur la touche OFF, l'affichage s'éteint

Pesage

⇒ Mettre en place le produit pesé ⇒ Attendre le contrôle de la détection de la stabilité, après détection de la stabilité apparait à droite sur le visuel l'unité de pesée (p. ex. g ou kg) ⇒ Relever le résultat de la pesée.

Si le produit pesé est plus lourd que la valeur SEOIL, l'écran affiche "Error" (= surcharge) et un sifflement retentit.

Tarage

⇒ Poser le récipient à peser vide sur la balance, le poids du récipient à peser est affiché.

Appuyer sur la touche TARE, l'affichage du zéro apparait. La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.

Peser les matières à peser, le poids net est affiché.

La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.

Une fois le contenant déposé enlevé, le poids total apparaît en affichage négatif.

La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.

Effacer la tare

Déchargez la balance et appuyez sur la touche TARE, l'affichage du zéro apparait.

Cette fonction permet de mettre en mémoire le poids de la cuve à hare. Même après la mise à l'arrêt/en marche la balance continue à travailler avec la valeur hare mémorisée.

En mode de pesage, permettre un récipient à tare sur le plateau de pesée. Appeler de façon répétée la touche MODE jusqu'à ce que „PtArE“ apparaisse en clignotant. Mémoriser sur la touche SET le poids actuel se trouvant sur le plateau de pesée comme valeur PRE-TARE. Décharger le plateau de la balance et appeler de façon répétée la touche MODE jusqu'à ce que „PtArE“ apparaisse en clignotant. Confirmez sur la touche SET. La valeur PRE-TARE est effacée, l'affichage du zéro apparait.

Pesées plus ou moins

Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc.

⇒ Posez le poids de gouverne sur le plateau de pesée et calibrez-le au moyen de la touche TARE par rapport à „0". ⇒ Enlevez le poids de gouverne. ⇒ Posez successivement les pièces d'essai sur le plateau de pesée, chaque écart par rapport au poids de consigne est affiché avec le signe + et - qui s'y rapporte.

Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne.

⇒ Retour en mode de pesage par appel de la touche TARE.

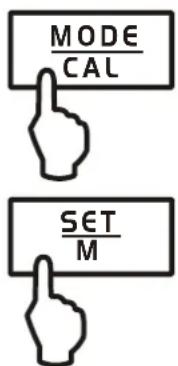

Comptage de pièces

Lors du comptage de pièces, il vous est possible, soit d'additionner le nombre de pièces placées dans un récipient, soit de soustraire le nombre de pièces retirées d'un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l'aide d'une petite quantité (nombre de pièces de référence).

Plus le nombre de pièces de référence est important, plus la précision de comptage est élevée. Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que le nombre de pièces de référence soit particulièrement élevé.

Plus le nombre de pièces de référence est important, plus la précision de comptage est élevée.

Le déroulement du travail se compose de quatre étapes :

Tarer le récipient de pesée

Peser le poids de référence

Compter les pièces

Appuyer brièvement sur la touche MODE en mode de pesée. La quantité de référence 5 PCS est affichée en clignotant. En appuyant à plusieurs reprises sur la touche MODE, il est possible d'appeler d'autres nombres de pièces de référence 5, 10, 20, 25 et 50. Posez sur la balance autant de nombre de pièces à compter que l'exige le nombre de pièces de référence demandé par le réglage. Confirmez sur la touche SET. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance.

• Retour en mode de pesée. Appuyer sur la touche MODE.
• Message d'erreur „Er 1“ Poids minimal de la pièce (voir au chap. 1 „caractéristiques techniques“) non atteint. Appuyer sur la touche MODE et redémarrer la formation de référence.
• Tarage Le récipient à tarer peut également être utilisé pour le comptage de pièces. Avant le début du comptage, tarer le récipient de tare avec la touche TARE.

Pesées nettes total

Utile lorsqu'on pèse un mélange de plusieurs composants en une seule cuve à tare et si l'on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c'est-à-dire sans le poids de la cuve à tare).

1. Poser le récipient à tarer vide sur le plateau de pesée. Appuyer sur la touche TARE, l'affichage du zéro apparait.
2. Peser les composants ①. Appuyer sur la touche SET, l'affichage du zéro apparait. [▲] est affiché au bord gauche du visuel.
3. Peser les composants 2, appuyer sur la touche SET. Nettotal (le poids total des composants 1 et 2) est affiché.
4. Appuyer de nouveau sur la touche SET, l'affichage du zéro apparait.
5. Peser les composants ③, appuyer sur la touche SET. Nettotal (le poids total des composants ① et ② et ③) est affiché. Le cas échéant, faites l'appoint de la recette pour atteindre la valeur finale voulue. Pour chaque autre composant, répéter les démarches 4-5. Retour en mode de pesage par appel de la touche TARE.

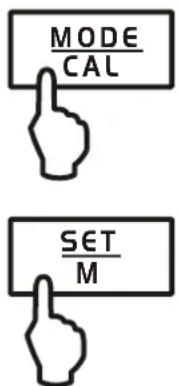

Détermination du pourcentage

La détermination du pourcentage permet d'afficher le poids en pourcent, rapporté à un poids de référence à 100%.

⇒ En mode pesée appuyer sur la touche MODE plusieurs fois jusqu'à ce que soit affiché [100 %]. ⇒ Poser des poids de référence, qui correspondent à 100%. ⇒ Mémoriser la référence sur la touche SET. Ôter le poids de référence. ⇒ Mettre en place le produit pesé. Le poids de l'échantillon est indiqué en pourcent, en relation au poids de référence.

Retour en mode de pesage par appel de la touche MODE.

9.1 Navigation dans le menu

Entrée au menu PRINT 0.0. Unit	En mode peséemaintenir la touche PRINTenclenchée jusqu'à ce que soit affchéé [Unit].
Sélectionner les points de menu MODE CAL Pr	La touche MODEpermét de sélectionner successivement les différents points du menu les uns après les autres.
Changer les régliages SET M Pr R ECr Pr PC	Valider sur la touche SET le point de menu appelé, le réglage actuel est affchéé. Sur la touche MODE peut être modifié le réglage. A chaque pression sur la touche TARE est affchéé le réglage suivant, voir au chap.9.2 „Vue d'ensemble du menu.
1. Mémoriser la modification du point du menu et quitter le menu SET M 0.0. Unit

2. Modifier le réglage de plusieurs points du menu

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Modifier le réglage sur la touche MODE.

Appuyer sur la touche TARE, „Exit" est affiché.

Valider sur la touche SET (par oui), "Store" est affiché. Mémoriser (touche SET) ou rejeter (touche PRINT) et quitter le menu,

Appuyer sur la touche PRINT (non) et apporter les modifications à d'autres points du menu comme décrit ci-dessus

Mémoriser/Quitter et quitter le menu

Enregistrer

Rejet

Les modifications apportées sont mémorisées par l'appui sur la touche SET (oui). La balance revient automatiquement en mode de pesée.

Appuyez sur la touche PRINT (non) pour rejeter les modifications. La balance revient automatiquement en mode de pesée.

9.2 Aperçu des menus

Description de fonctionnement	Fonction	Paramètre	Description des possibilités de selection
Commutation entre les unités de pesée(voir chapitre 9.3)	UNIT	g*	Gramme
		kg	Kilogramme (en fonction du modulo)
		oz	Pound
		ozt	Once
		lb	Troy once
		tlh	Tael Hongkong
		ltt	Tael Taiwan
		gn	Grain (en fonction du modulo)
		dwt	Pennyweight (en fonction du modulo)
		mo	Momme
		Tol	Tola
		ct	Carat (en fonction du modulo)
		FFA	Facteur pouvant être librement sélectionné
Mode de transmission des données(voir au chap. 9.4)	Pr	rE CR*	Edition des données par ordres télécommandés (voir chp. 10.3)
		Pr PC	Edition des données par appel de la touche PRINT (voir chap. 10.3)
		AU PC	Edition en continu des données (voir au chap. 10.3)
		bA Pr	Edition des données sur imprimante à code à barres (voir au chap. 10.4)
		AU Pr	Autom. Edition des données des valeurs de pesée stables (voir au chap. 10.3)
Sélection de l'édition par impression(voir au chap. 9.4)	LAPr	Hdr*	Edition de l'en-tête
		GrS	Edition du poids total
		Net	Edition du poids net
		tAr	Edition de la tare
		N7E	Edition du poids mémorisé
		PCS	Edition de la quantité
		AUJ	Edition du poids à la pièce
		Rqt	Edition quantité de référence
		FFd	Edition d'un saut de page à départ de l'édition par impression
		FFE	Edition d'un saut de page à fin de l'édition par impression
Taux Baud(voir chapitre 9,4)	bAUd 19200
			9600*
			4800
			2400
			1200
Auto off(fonctionnement parpiles), voir au chap. 6.4	AF	on*	Fonction de coupureautomatique après 3 min sansvariation de la charge en marche
			off
			Fonction de coupureautomatique après 3 min sansvariation de la charge à l'arrêt
Zéro Auto(voir au chap. 9.3)	tr	on*	Marche
		off	Arrêt
Sélection du poidsd'ajustage(voir au chap. 9.3)	CAL	100	*en fonction du modèle
		200
		300
Fonction de filtré(voir chapitre 9.3),uniquement les modèles:440-21A, 440-35A,440-49A	StAbiL	1	Affichage rapide
		2	Affichage normal
		3	Affichage lent
Eclairage d'arrière-plan del'affichage,(voir au chap. 9.3)	bL	on*	Eclairage du fond de l'écranactivé
		off	Eclairage du fond de l'écrandésactivé
		CH	L'éclairage d'arrière-plan se metautomatiquement hors circuitaprès 10 secondes après que la valeur de pesée se soit stabilisée
Fonction pesée d'animaux(voir chapitre 9.3)	ANL	off*	Arrêt
		3	Laps de temps de 3 secondes
		5	Laps de temps de 5 secondes
		10	Laps de temps de 10 secondes
		15	Laps de temps de 15 secondes
RAZ pour rétablit lesréglages en usine(voir au chap. 9.3.5)	rSt	no*	non
		yes où

* = réglé en usine

Unités de pesage

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

Appuyer sur la touche SET, l'unité régée est affichée. À l'aide de la touche MODE il est possible de choisir entre différentes unités (voir le tableau suivant). Confirmer l'unité sur la touche SET.

	Affichage	facteur de conversion 1 g =
Gramme	g	1.
Once	oz	0.035273962
Troy once	ozt	0.032150747
Pound	lb	0.0022046226
Tael Hongkong	tlh	0.02671725
Tael Taiwan	tlt	0.0266666
Grain (en fonction du modèle)	gn	15.43235835
Pennyweight (en fonction du modèle)	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat (en fonction du modèle)	ct	5
Facteur pouvant être librement sélectionné*)	FFA	xx.xx

Saisie du facteur de conversion

Comme décrit ci-dessus, répéter la pression sur la touche MODE jusqu'à ce que „FFA“ apparaisse. Pour saisir le facteur appuyer sur la touche SET, la position active clignote. La touche MODE permet d'accroître la valeur affichée d'1 unité, la touche PRINT de la diminuer d'1 unité. Sur la touche TARE sélection des chiffres vers la gauche. Confirmez sur la touche SET. Par une pression répétée sur la touche SET est repris le „facteur librement sélectionnable" comme valeur de pesée actuelle.

Les différents modèles de balance sont dotés d'unités de poids étrangères. Les détails peuvent être repris dans ce tableau:

Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites fluctuations de poids.

Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance).

Pour les dosages avec de petites fluctuations de poids, nous préconisons de mettre à l'arrêt cette fonction.

Si le Zero-Tracking (mise au point du zéro) est hors circuit, l'affichage de la balance devient cependant plus instable.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

Appeler de façon répétée la touche MODE jusqu'à ce que „tr“ apparaisse.

⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Sélectionner sur la touche MODE le réglage voulu

tr	on	Activation de la fonction
tr	off	Désactivation de la fonction

Confirmez besoin sur la touche SET.

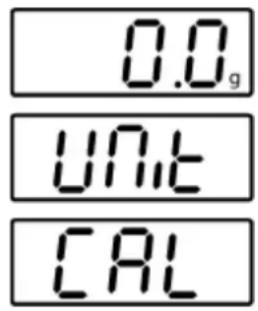

Sélection poids d'ajustage

Sur la série de modèles KERN FKB_A le poids d'ajustage peut être sélectionné parmi trois valeurs nominales préétablies (à peu près 1/3; 2/3; max) (voir le tableau suivant, les réglages à l'usine sont surincrustés sur fond gris). Pour parvenir à des résultats de métrologie de qualité, nous recommendons de sélectionner une valeur nominale la plus élevée possible. En option, les poids d'ajustage, qui ne sont pas joints aux fournitures peuvent être approvisionnés chez KERN.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „CAL“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu. ⇒ Confirmez CHOIX sur la touche SET.

440 -21N	440 -21A	440 -33N	440 -35N	440 -35A	440 -43N	440 -45N
10g	10g	50g	100g	100g	100g	200g
20g	20g	100g	200g	200g	200g	500g
30g	40g	150g	300g	400g	300g	700g
40g	50g	200g	400g	500g	400g	1 000g
	60g			600g

440 -47N	440 -49N	440 -49A	440 -51N	440 -53N	440 -55N
500g	1 000g	1 000g	1 000g	1 000g	1 000g
1 000g	2 000g	2 000g	2 000g	2 000g	2 000g
1 500g	3 000g	5 000g	3 000g	5 000g	5 000g
2 000g	4 000g	6 000g	4 000g	6 000g	6 000g

Filtre

uniquement les modèles : 440-21A, 440-35A, 440-49A

(example)

Sous ce point du menu il est possible d'adapter la balance à certaines conditions environnementales et à certains objectifs de mesure.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „StAbiL“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu.

1	Filtre 1: La balance réagit avec une grande sensibilité et rapidement, lieu d'implantation calme.
2	Filtre 2: La balance réagit normal, lieu d'implantation normal
3	Filtre 3: La balance réagit insensiblement mais lentement, lieu d'implantation agité.

Confirmez CHOIX SUR la touche SET.

Éclairage du fond de l'écran d'affichage

⇒ En mode pesée maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „bl" apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu

bl	on	Eclairage en arrêtere-plan marche	Affichage contrasté, susceptible d'être lu même dans l'obscurité.
bl	off	Eclairage du fond de l'écran désactivé	Disjoncteur de piles
bl	Ch	L'éclairage d'arrêtere-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée	Disjoncteur de piles

Confirmez sur la touche SET.

Fonction de pesée d'animaux

On peut appliquer la fonction de pesée des animaux lors de pesées instables. Pendant un laps de temps donné, la moyenne des résultats de pesée est extrapolée.

Plus l'animal à peser est remuant, plus le laps de temps choisi devrait être long.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que "ANL" apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu.

ANL	3	Laps de temps de 3 secondes
ANL	5	Laps de temps de 5 secondes
ANL	10	Laps de temps de 10 secondes
ANL	15	Laps de temps de 15 secondes
ANL	off	Pesée des animaux pas activée

Confirmez le choix sur la touche SET.

Placer l'objet (l'animal) sur le plateau de pesée et appuyer sur la touche SET. Sur l'affichage a lieu un „countdown".

La moyenne des résultats de pesée est affichée et demeure sur l'affichage.

Sur la touche SET la pesée peut alterner de pesée d'animaux à pesée normale. Sur la touche SET est relié le cycle de pesée pour la pesée d'animaux.

Remise à l'état de réglage à l'usine

Cette fonction permet de rétrograder tous les réglages de la balance en état de réglage à l'usine.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

Appeler de façon répétée la touche MODE jusqu'à ce que „rSt“ apparaisse.

⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Sélectionner sur la touche MODE le réglage voulu

rSt	yes	La balance est remise à 0 (réglage d'usine).
rSt	no	La balance reste sur le réglage individuel

Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Généralités

Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC...) suppose que les deux appareils soient régés en fonction des mêmes paramètres d'interface (p. ex. vitesse de transmission en bauds, mode de transmission...).

Mode de transfert des données

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „Pr“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu.

rE CR	Edition de données par ordres de télécommande
Pr PC	Edition de données sur imprimante par appel de la touche PRINT
AU PC	Edition des données en continu
bA Pr	Edition sur imprimante à code à barres
AU Pr	Edition autom. de données de valeurs de pesée stables

Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Édition imprimée automatique

Cette fonction permet de sélectionner, quelles données vont être transmises par RS232C (ceci ne concerne pas le mode de transmission BAPr).

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu'à ce que „LAPr“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sur la touche MODE - sélectionner le paramètre d'édition voulu

Hdr	Edition de l'en-tête
GrS	Edition du poids total
Net	Edition du poids net
tAr	Edition de la tare
N7E	Edition du poids mémorisé
PCS	Edition de la quantité
AUJ	Edition du poids à la piece
Rqt	Edition de la quantité de référence
FFd	Edition d'un saut de page à départ de l'édition par impression
FFE	Edition d'un saut de page à fin de l'édition par impression

Valider la sélection sur la touche SET, l'état actuel (on/off) est affiché. Sur la touche MODE, et PRINT est modifié, l'objet, on off". Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Taux baud

L'utilisateur peut de cette manière se configurer son bloc de données personnel, qui est transmis à une imprimante ou au PC. Le taux bits/sec détermine la vitesse de transmission par le truchement de l'interface, 1 baud = 1 bit/seconde.

⇒ En mode pesée maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „bAUd“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sur la touche MODE sélectionner les réglages désirés

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

⇒ Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

10.1 Caractéristiques techniques

Code ASCII de 8 bits, 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de bit de parité. Taux baud selectable sur 2400, 4800, 9600, et 19200 baud. Fiche miniature nécessaire (D-Sub 9 pôles) - pour la mise en œuvre d'une interface, seul le recours à un câble d'interface KERN respectif de max. 2 m permet un fonctionnement irréprochable.

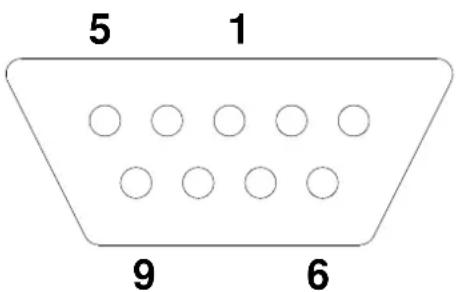

10.2 Attribution des broches de la douille de sortie de la balance

Vue de face:

Pin 2: Transmettre les données

Pin 3: Recevoir les données

10.3.1 Pr PC

Appuyez sur la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR.

a. Format pour les valeurs stables de poids / quantité / pourcentage

b. Format en cas d'erreur

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à partir de LAPR.

c. Format pour les valeurs stables de poids / quantité / pourcentage

d. Format en cas d'erreur

Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable.

e. Format pour les valeurs stables de poids / quantité / pourcentage

g. Format pour les valeurs instables de poids / quantité / pourcentage

Les ordres de télécommande s/w/t sont transmis par l'unité de télécommande à la balance sous forme de code ASCII. APRÈS que la balance a reçu les ordres s/w/t, elle émet les données suivantes.

Il convient d'observer ici que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

s Fonction : La valeur de pesée stable pour le poids est émise par l'interface BS232 w Fonction: La valeur de pesée pour le poids (stable ou instable) est émise par l'interface RS232 t Fonction: Aucune donnée n'est emise, la balance execute la fonction de tara.

h. Format pour les valeurs stables de poids / quantité / pourcentage

i. Format en cas d'erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

B/0/. = blanc / valeur de poids / point décimal, en fonction de la valeur de pesée

g = l'unité de poids / pièce. / %

E, o, r = code ASCII ou "E, o, r"

CR = caractère de retour de chariot (Carriage Return)

LF = caractère d'avance de ligne (Line Feed)

10.4 Édition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ (chapitre 9.4).

Une imprimante du modèle Zebra LP2824 est prévue comme imprimante à code à barres.

Il faut observer ici que le format d'impression de la balance est défini à demeure et ne peut pas être modifié.

Le format d'impression est mémorisé dans l'imprimante. Ceci revient à dire qu'en cas de défectuosité l'imprimante ne peut pas être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN.

Cette imprimante Zebra et la balance doivent être interconnectées hors circuit par le câble d'interface joint.

Après mise en circuit des deux appareils et rétablissement de la remise en ordre de marche, est éditée une étiquette après pression sur la touche PRINT.

11.1 Nettoyage

Avant le nettoyage, coupez l'appareil de la tension de service.

N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l'essuyer.

Les poudres/restes d'échantillon épars peuvent être retirées avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

11.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

11.3 Élimination

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

12 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Défaut cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.
• Les piles ont été inversées à leur insertion ou sont vides
• Aucune pile n'est insérée.

L'affichage de poids change continuellement.

Courant d'air/circulation d'air - Vibrations de la table/du sol - Le plateau de pesée est en contact avec des corps étrangers. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Il est évident que le résultat de pesée est incorrect.

L'affichage de la balance n'est pas sur zéro. L'ajustage n'est plus bon. - Changements élevés de température. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaisent, arrêtez puis rallumez la balance. En cas de persistance du message d'erreur, faites appel au fabricant.
