BEDIENUNGSANLEITUNG PES 150001M Kern

Betriebsanleitung Operating instructions Notice d'utilisation

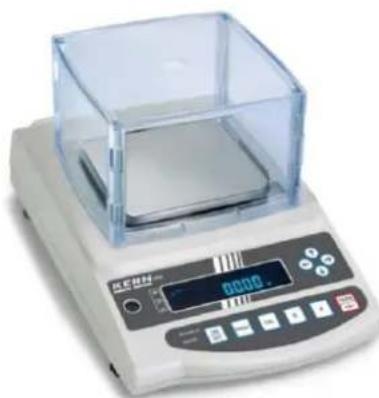

KERN PES/PEJ

Version 1.9

2023-05

Deutsch

English

Français

D Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals
E Más versiones de idiomas se encapstran online bajo www.kern-sohn.com/manuals
F若您 trouvez d'autres versions de langue online sous www.kern-sohn.com/manuals

1 Technische Daten 4

2 Konformitätserklarung 7

3 Geräteübersicht 8

3.1 Komponenten 8

3.2 Bedienungselemente 10

3.3 Tastaturübersicht 11

3.3.1 Numerische Eingabe 12

3.4 Anzeige 13

4 Grundlegende Hinweise (Allgemeines) 15

4.1 Bestimmungsgemäß Verwendung 15

4.2 Sachwidrige Verwendung 15

4.3 Gewährleistung 15

4.4 Prüfmittelüberwachung 15

5 Grundlegende Sicherheitshinweise 16

5.1 Hinweise in der Betriebsanleitung beachten 16

5.2 Ausbildung des Personals 16

6 Transport und Lagerung 16

6.1 Kontrolle bei Übernahme 16

6.2 Verpackung/Rücktransport 16

7 Auspacken, Aufstellung und Inbetriebnahme 17

7.1 Aufstellort, Einsatzort 17

7.2 Auspacken und Prufen 18

7.3 Aufbauen, Aufstellen und nivellieren 19

7.3.1 Aufstellen der Waage 19

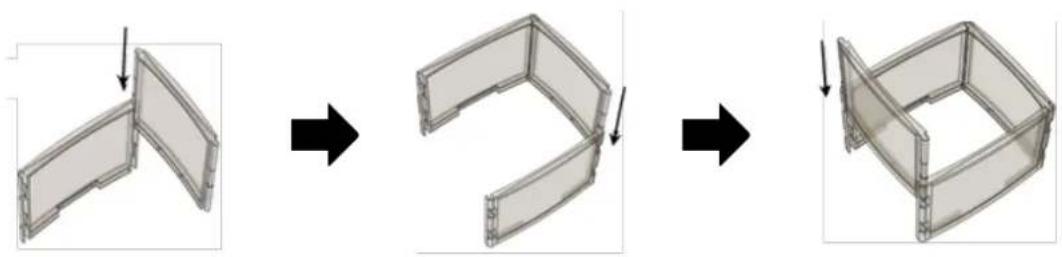

7.3.2 Installation des Windschutzes 20

7.4 Netzanschluss 21

7.4.1 Installation des Netzgerätes 21

7.4.2 Einsatzen der Stromversorgung 22

7.5 Erstinbetriebnahme 22

7.6 Anschluss von Peripheriegeräten 22

8 Menu 23

8.1 Menu 23

8.1.1 Menu-übersicht 23

8.2 Erweitertes Menu 24

8.2.1 Menu-Übersicht 24

8.3 Navigation im Menu 25

9 Basisbetrieb 26

9.1 Ein-/Ausschalten 26

9.2 Nullstellen 27

9.3 Tarieren 27

9.4 Auswahle einer Wageapplication 29

9.5 Einfaches Wagen 29

9.6 Unterflurwagung 30

10 Stuckzahlen 31

11 Prozentwagen 34
12 Dichtebestimmung 37
12.1 Dichtetabelle fur Flüssigkeiten 41
12.2 Datenausgabe der spezifischen Dichte an einen Drucker 42
13 Wagen mit Toleranzbereich 43
13.1 Auswahl der Funktion Wagen mit Toleranzbereich 44
13.2 Unterscheidungsbedingung einstellen 44
13.3 Unterscheidungsbereich einstellen 44

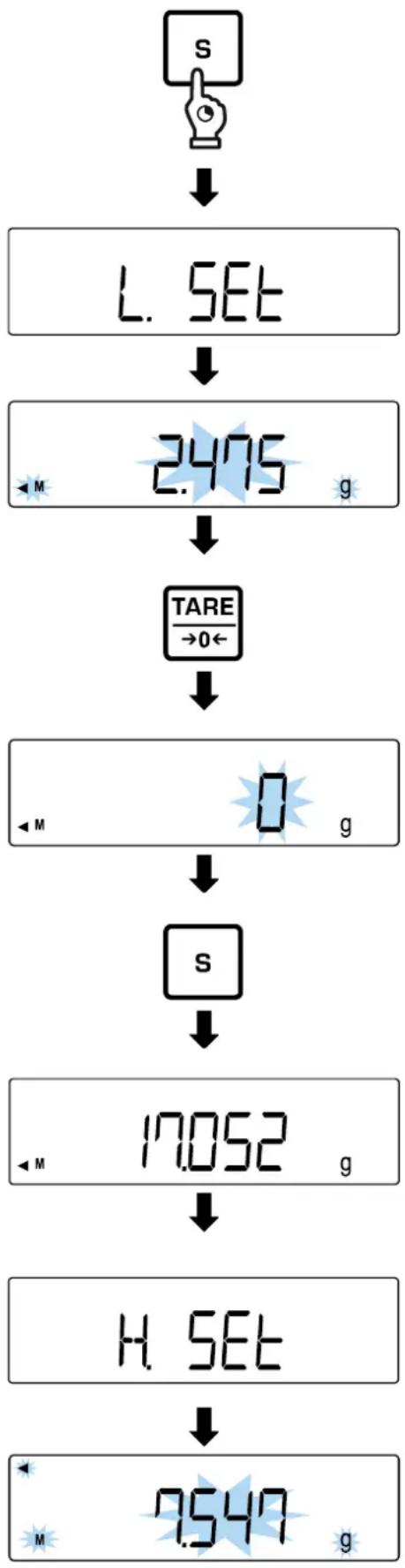

13.4 Anzahl der Toleranzgrenzen einstellen 45
13.5 Unterscheidungsmethode einstellen 45
13.6 Akustisches Signal einstellen 46
13.7 Toleranzanzeige einstellen 46
13.8 Datenausgabe einstellen 47
13.9 Einstellen der Toleranzwerte 48
13.9.1 Absolutwerte 48
13.9.2 Differenzwerte 51
13.10 Wiegen der Proben 54
14 Summieren 55
14.1 Auswahl der Funktion Summieren 55
14.2 Anwendung der Summier-Funktion 56
TOTAL-Adding 56

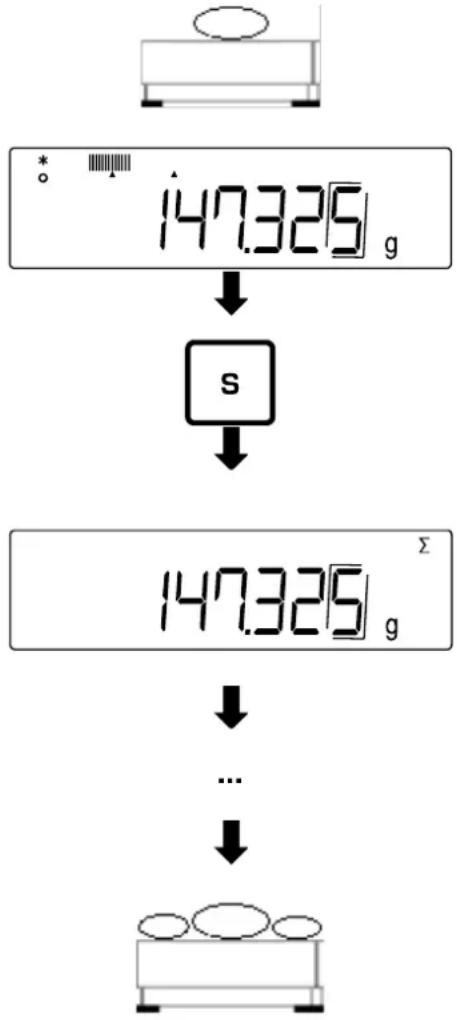

NET-Adding 57
14.3 Löschen der Gesamtsumme 57
15 Einstellungen 58
15.1 Zero-Tracking 58
15.2 Stabilitätseinstellungen 58
15.2.1 Empfindlichkeit 58
Anzeigegeschwindigkeit 58
15.3 Bargraph-Anzeige 58
15.4 Automatische Sleep-Funktion 59
15.5 Einstellen der Wägeinheiten 60
15.6 Datum und Uhrzeit 60
Anzeigeformat einstellen 60
Datum und Uhrzeit einstellen 60
15.7 Automatische Einschaltfunktion 62
16 Erweiterte Einstellungen 63
16.1 Waagen-Identifikationsnummer 63
16.2 Messunsicherheit des externen Justiergewichts 64
16.2.1 Messunsicherheit eingeben 64
Messabweichung übernehmen 65
17 Justierung 66

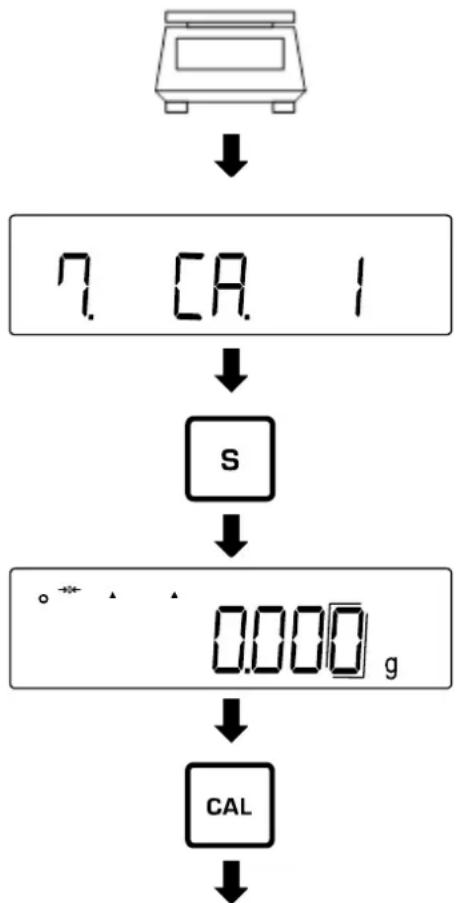

17.1 Justierung mit internem Gewicht 66
17.2 Justiertest mit internem Gewicht 67
17.3 Justierung mit externem Gewicht 68
17.4 Justiertest mit externem Gewicht 69
17.5 Justage Protokoll 70
18 Eichung 71
19 Schnittstellen 72
19.1 RS232C-Schnittstelle zur Dateneingabe und -ausgabe 72
19.1.1 Technische Daten 72
Schnittstellenkabel 73
19.2 DIN8P-Schnittstelle zur Datenausgabe 73
Technische Daten 73
19.3 Formate der Datenausgabe (6/7-stellig) 74
19.3.1 Datenzusammensetzung 74
19.3.2 Datenbeschreibung 75

19.4 Formate der Datenausgabe (Spezielles Format 1) 77
19.4.1 Datenzusammensetzung 77
19.4.2 Datenbeschreibung 77
19.4.3 Fehlermeldungen 78
19.5 Formate der Datenausgabe (Spezielles Format 2) 79
19.5.1 Datenzusammensetzung 79
19.5.2 Datenbeschreibung 79
19.5.3 Fehlermeldungen 80
19.6 Formate der Datenausgabe (CBM) 81
19.6.1 Datenzusammensetzung 81
19.6.2 Datenbeschreibung 81
19.7 Dateneingabe 84
19.7.1 Eingabeformat 1 84
19.7.2 Eingabeformat 2 86
19.8 Antwortformate 88
19.8.1 A00/Exx Format 88
19.8.2 ACK/NAK Format 88
19.9 Kommunikationseinstellungen 89
19.9.1 Aktivieren / Deaktivieren der Schnittstelle und Datenformat 89
19.9.2 Kommunikationseinstellungen vornehmen 90
19.9.3 Intervallausgabe 92
19.10 Ausgabefunktionen 93
19.10.1 GLP konforme Datenausgabe 93
19.10.2 Ausgabe des Zeitstempels 94
20 Wartung, Instandhaltung, Entsorgung 95
20.1 Reinigen 95
20.2 Wartung, Instandhaltung 95
20.3 Entsorgung 95
21 Kleine Pannenhilfe 96
21.1 Fehlermeldungen 97

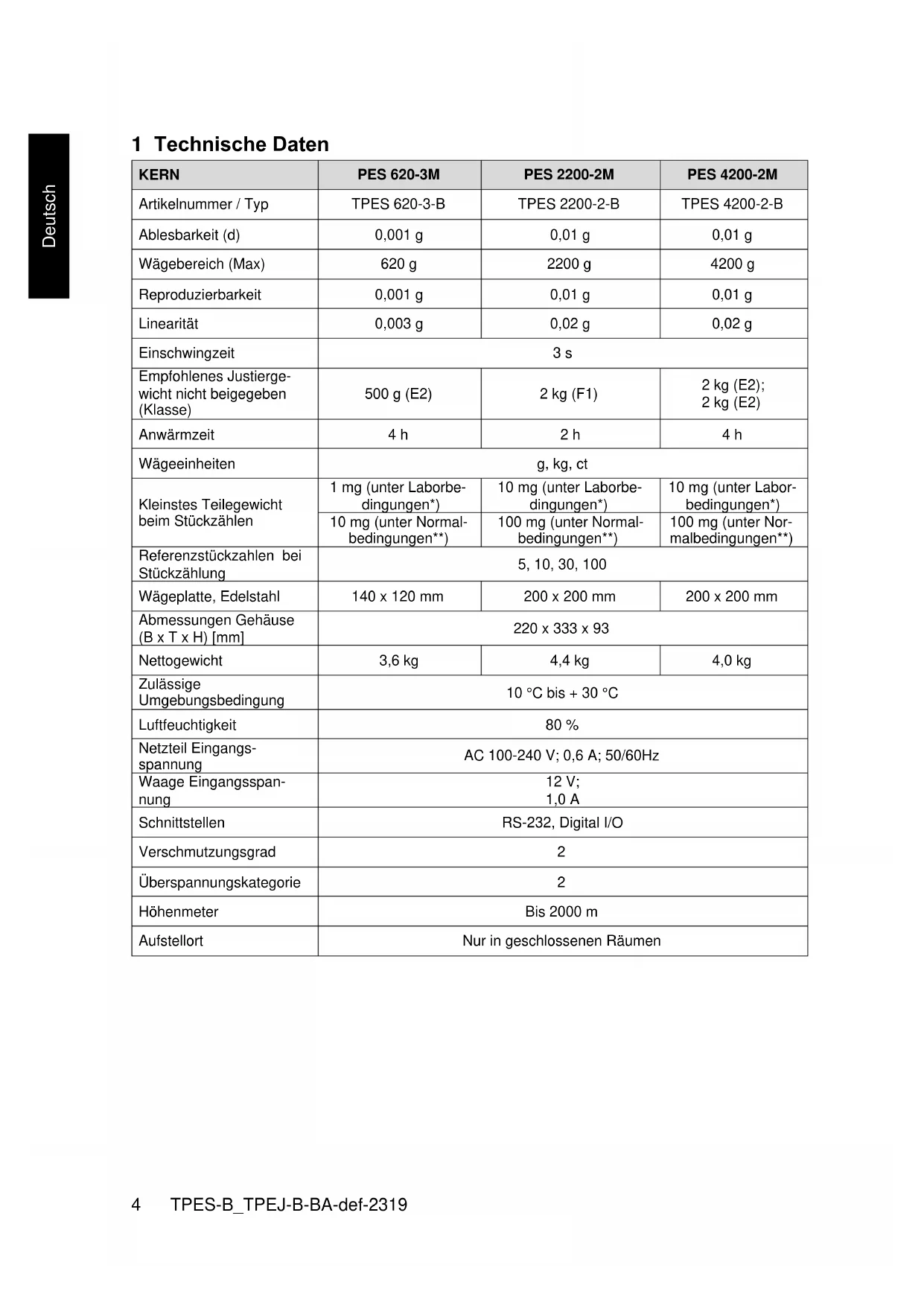

1 Technische Daten

KERN	PES 620-3M	PES 2200-2M	PES 4200-2M
Artikelnummer / Typ	TPES 620-3-B	TPES 2200-2-B	TPES 4200-2-B
Ablesbarkeit (d)	0,001 g	0,01 g	0,01 g
Wägebereich (Max)	620 g	2200 g	4200 g
Reproduzierbarkeit	0,001 g	0,01 g	0,01 g
Linearität	0,003 g	0,02 g	0,02 g
Einschwungzeit	3 s
Empfohlenes Justerge-wicht nicht beigegeben (Klasse)	500 g (E2)	2 kg (F1)	2 kg (E2); 2 kg (E2)
Anwärzmheit	4 h	2 h	4 h
Wägeeinheiten	g, kg, ct
Kleinstes Teilegewicht beim Stückzahlen	1 mg (unter Laborbe-dingungen*)	10 mg (unter Laborbe-dingungen*)	10 mg (unter Labor-bedingungen*)
	10 mg (unter Normal-bedingungen**)	100 mg (unter Normal-bedingungen**)	100 mg (unter Nor-malbedingungen**)
Referenzstückzahlen bei Stückzahlung	5, 10, 30, 100
Wägeplatte, Edelstahl	140 x 120 mm	200 x 200 mm	200 x 200 mm
Abmessungen Gehäuse (B x T x H) [mm]	220 x 333 x 93
Nettogewicht	3,6 kg	4,4 kg	4,0 kg
Zulässige Umgebungsbedingung	10 °C bis + 30 °C
Luftfeuchtigkeit	80 %
Netzteil Eingangs-spannung	AC 100-240 V; 0,6 A; 50/60Hz
Waage Eingangsspannung	12 V; 1,0 A
Schnittstellen	RS-232, Digital I/O
Verschmutzungsgrad	2
Überspannungskategorie	2
Höhenmeter	Bis 2000 m
Aufstellort	Nur in geschlossenen Räumen
KERN	PES 6200-2M	PES 15000-1M	PES 31000-1M
Artikelnummer / Typ	TPES 6200-2-B	TPES 15000-1-B	TPES 31000-1-B
Ablesbarkeit (d)	0,01 g	0,1 g	0,1 g
Wägebereich (Max)	6,2 kg	15 kg	31 kg
Reproduzierbarkeit	0,01 g	0,1 g	0,1 g
Linearität	0,03 g	0,2 g	0,4 g
Einschwingzeit	3 s
Empfohlenes Justerge-wicht nicht beigegeben (Klasse)	5 kg (E2)	10 kg (F1); 5 kg (F1)	20 kg (F1); 10 kg (F1)
Anwärzmheit	4 h	2 h	2 h
Wägeeinheiten	g, kg, ct
Kleinstes Teilegewicht beim Stückzahlen	10 mg (unter Laborbedingungen*)	100 mg (unter Laborbedingungen*)	500 mg (unter Laborbedingungen*)
	100 mg (unter Normalbedingungen**)	1 g (unter Normalbedingungen**)	5 g (unter Normalbedingungen**)
Referenzstückzahlen bei Stückzahlung	5, 10, 30, 100
Wägeplatte, Edelstahl	200 x 200 mm	200 x 200 mm	250 x 220 mm
Abmessungen Gehäuse (B × T × H) [mm]	220 x 333 x 93	220 x 333 x 93	260 x 330 x 113
Nettogewicht	4,4 kg	4,4 kg	10 kg
Zulässige Umgebungsbedingung	10 °C bis + 30 °C
Luftfeuchtigkeit	80 %
Netzteil Eingangs-spannung	AC 100-240 V; 0,6 A; 50/60Hz
Waage Eingangsspannung	12 V; 1,0 A
Schnittstellen	RS-232, Digital I/O
Verschmutzungsgrad	2
Überspannungskategorie	2
Höhenmeter	Bis 2000 m
Aufstellort	Nur in geschlossenen Räumen
KERN	PEJ 620-3M	PEJ 2200-2M	PEJ 4200-2M
Artikelnummer / Typ	TPEJ 620-3M-B	TPEJ 2200-2M-B	TPEJ 4200-2M-B
Ablesbarkeit (d)	0,001 g	0,01 g	0,01 g
Wägebereich (Max)	620 g	2200 g	4200 g
Reproduzierbarkeit	0,001 g	0,01 g	0,01 g
Linearität	0,003 g	0,02 g	0,02 g
Einschwingzeit	3 s
Eichwert (e)	0,01 g	0,1 g	0,1 g
Eichklasse	I	II	II
Mindestgewicht (min)	0,1 g	0,5 g	0,5 g
Empfohlenes Justerge-wicht nicht beigegeben (Klasse)	intern
Anwärzmheit	4 h	2 h	4 h
Wägeeinheiten	g, kg, ct
Kleinstes Teilegewicht beim Stückzahlen	1 mg (unter Laborbe-dingungen*)	10 mg (unter Laborbe-dingungen*)	10 mg (unter Laborbe-dingungen*)
	10 mg (unter Normal-bedingungen**)	100 mg (unter Normal-bedingungen**)	100 mg (unter Normal-bedingungen**)
Referenzstückzahlen bei Stückzahlung	5, 10, 30, 100
Wägeplatte, Edelstahl	140 x 120 mm	200 x 200 mm	200 x 200 mm
Abmessungen Gehäuse (B x T x H) [mm]	220 x 333 x 93
Nettogewicht	4,4 kg	7 kg	7 kg
Zulässige Umgebungsbedingung	10 °C bis + 30 °C
Luftfeuchtigkeit	80 %
Netzteil Eingangs-spannung	AC 100-240 V; 0,6 A; 50/60Hz
Waage Eingangsspan-nung	12 V;1,0 A
Schnittstellen	RS-232, Digital I/O
Verschmutzungsgrad	2
Überspannungskategorie	2
Höhenmeter	Bis 2000 m
Aufstellort	Nur in geschlossenen Räumen

** Kleinstes Teilegewicht beim Stückzahlen - unter Laborbedingungen:

Es herrschen ideale Umgebungsbedingungen fur hochauflosenden Zahlungen

Die Zahlteile haben keine Streung

** Kleinstes Teilegewicht beim Stückzahlen - unter Normalbedingungen:

Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen)
Die Zahlteile streuen

2 Konformitätserklarung

Die aktuelle EG/EU-Konformitätserklung finden Sie online unter:

www.kern-sohn.com/ce

3 Geräteübersicht

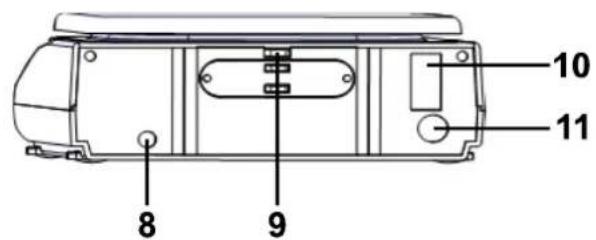

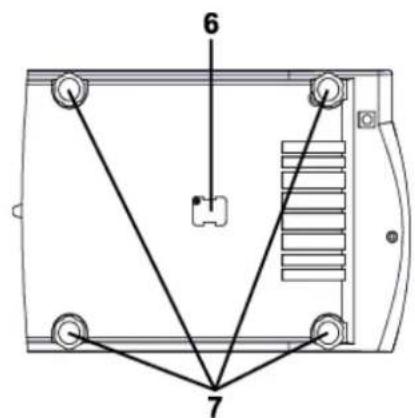

3.1 Komponenten

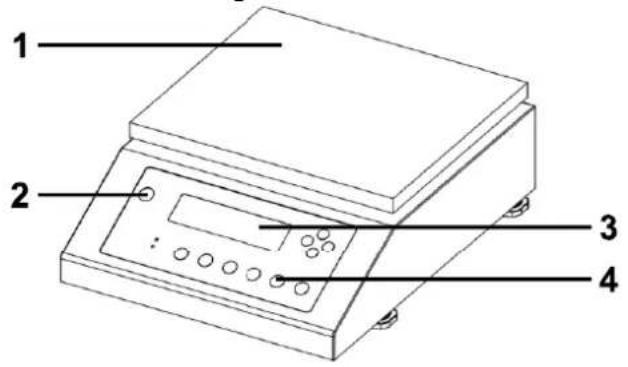

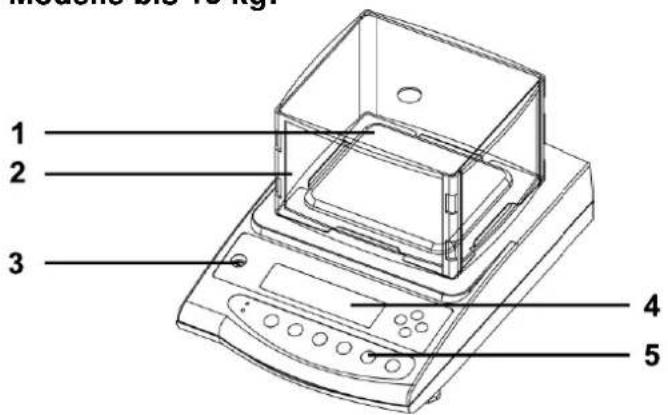

Modelle bis 15 kg:

Pos. Bezeichnung

1 Wägeplatte
2 | Windschutz (nur Modelle mit 620 g)
3 Libelle
4 | Anzeige
5 Tastatur
6 Verschlussdeckel für Unterflurwägeinrichtung

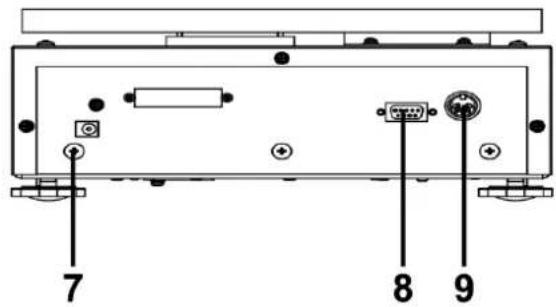

7 FuBschauben
8 | Netzanschluss
9 Diebstahlsicherung
10 RS232-Anschluss
11 DIN8P-Schnittstelle

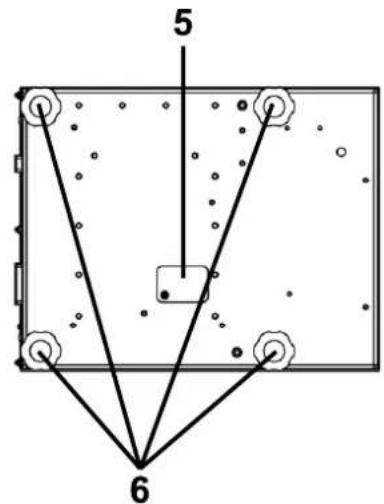

Modelle mit 31 kg:

Pos. Bezeichnung

1 Wägeplatte
2 Libelle
3 | Anzeige
4 Tastatur
5 Verschlussdeckel fur Unterflurwageeinrichtung
6 FuBschauben
7 | Netzanschluss
8 RS232-Anschluss
9 DIN8P-Schnittstelle

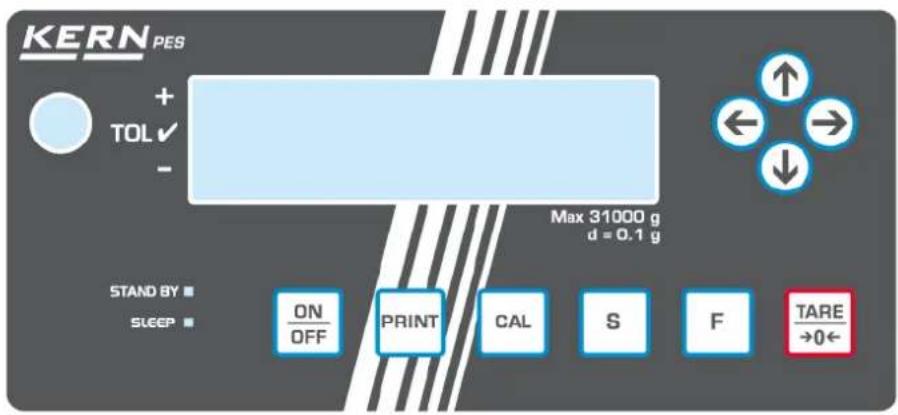

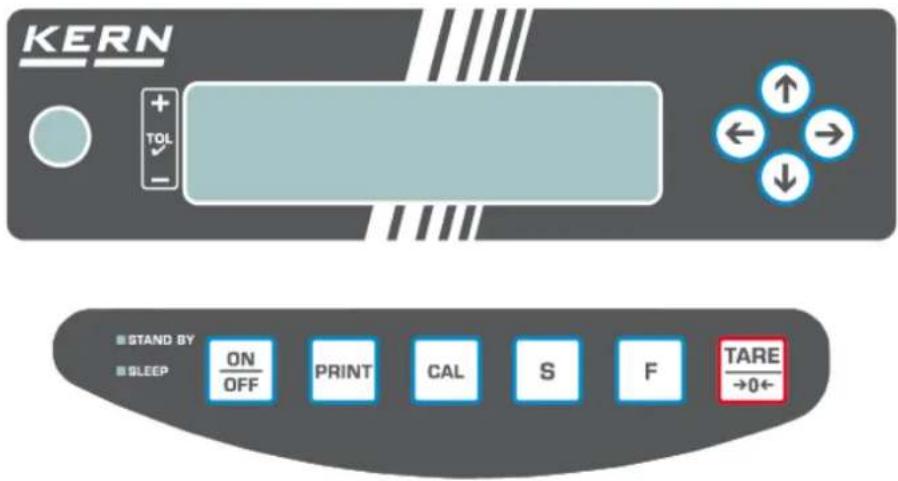

3.2 Bedienungselemente

Modelle bis 15 kg:

Modelle mit 31 kg:

3.3 Tastaturübersicht

Taste	Name	Funktion im Bedienmodus	Funktion im Menu
ON/OFF	[ON/OFF]	Ein-/Ausschalten	-
PRINT	[PRINT]	Wägdaten über Schnitt-stelle übermitteln	Einstellung abbrechen
CAL	[CAL]	Justierung oder Justiertest starten	-
S	[S]	Addieren (wenn Funktion aktiviert wurde; kurzer Tas-tendruck)Grenzwerteinstellung öffnen (wenn Wägen mit Toleranz-bereich aktiviert wurde; lan-ger Tastendruck)Intervalleinstellung öffnen (wenn Intervallausgabe akti-viert wurde; langer Tasten-druck)	Einstellung übernehmen und Menu schreiben
F	[F]	Anzeige wechseln (kurzer Tastendruck)Menü aufrufen (langer Tas-tendruck)	Navigationstaste → / Menü-ebene weiter
TARE→0←	[TARE/ZERO]	Tarieren und Nullstellen	Navigationstaste ↓ / Einstel-lung nach unten
↑	[↑]	-	Navigationstaste ↑ / Einstel-lung nach oben
↓	[↓]	-	Navigationstaste ↓ / Einstel-lung nach unten
→	[→]	-	Navigationstaste → / Menü-ebene weiter
←	[←]	-	Navigationstaste ← / Menü-ebene darüber

LED	Bezeichnung	Beschreibung
STAND BY SLEEP	STAND BY	Leuchtet grün, wenn die Waage mit Netzsspannung betrieben wird aber ausgeschaltet ist.
STAND BY SLEEP	SLEEP	Leuchtet rot, wenn die Waage im Sleep-Modus ist.

3.3.1 Numerische Eingabe

Die Waage kann maximal acht Zeichen anzeigen

Taste	Funktion
PRINT	Eingabe abbrechen
CAL
S	Eingabe speichern und beenden
F	Nächstes Zeichen eingeben
TARE →0←	Zeichen um 1 erhöhen
↑	Zeichen um 1 erhöhen
↓	Zeichen um 1 verringn
→	Nächstes Zeichen eingeben
←	Letztes Zeichen auswahlen /löschen

3.4 Anzeige

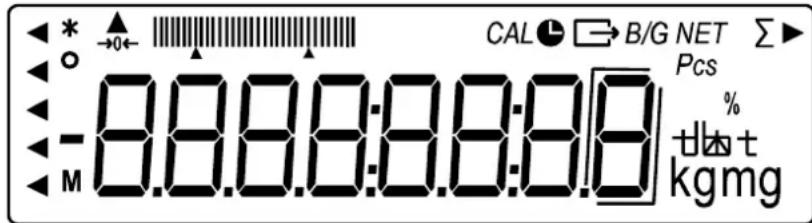

No	Anzeige	Bezeichnung	Beschreibung
1	▲	Indikator „Toleranzbereichs-wägen“	Zeigt an, in welchem Toleranzbereich das Wägerbe-nis liegt
2	*	Sternchen	Hinweis, dass Gewichtswert addiert werden kann
3	○	Stabilitätsanzeige	Wird bei stabilem Gewichts-wert angezeigt
4	-	Minus	Zeigt negative Werte an
5	M	Indikator „Prozess“	Zeigt an, dass die Waage Daten verarbeitet
6	▲	Indikator	Erscheint bei manchen Funktionen
7	→0←	Indikator „Nullanzeige“	Zeigt Nullstellung an
8		Bar Graph-Anzeige	Zeigt an, wie stark die Wäge-platte bezüglich des maxima-len Wägerbereichs belastet wirdZeigt an, in welchem Toleranzbereich das Wägerber-bnis liegt
9	CAL	Indikator „Justierung“	Wird während der Justierung oder dem Justiertest ange-zeigt
10	●	Indikator „Zeit“	Wird während der Datum-s und Uhrzeiteingabe ange-zeigtBlinkt während der Interval-lausgabe
11	→	Indikator „Datumausgabe“	Wird angezeigt, wenn Waage Daten an externes Gerät sen-det
№	Anzeige	Bezeichnung	Beschreibung
12	B/G	Anzeige Bruttogewichtswert	Zeigt Bruttogewicht an
13	Net	Anzeige Nettogewichtswert	Wird angezeigt, wenn das Taragewicht abgezogen wurde
14	Σ	Indikator „Summe“	Wird zur Darstellung der Gesamtsumme angezeigt
15	▷	Indikator	Erscheint bei manchen Funktionen
16	Pcs	Indikator „Stückzahlen“	Wird angezeigt, wenn Stückzahlen aktiviert wurde
17	%	Indikator „Prozentwägen“	Wird angezeigt, wenn Prozentwägen aktiviert wurde
18	tbat	Indikator für verschiedene Wägeeinheiten	Zeigt verschiedene Wägeeinheiten in verschiedenen Funktionen an
19	kg	Kilogramm	Zeigt Einheit „Kilogramm“ an
20	g	Gramm	Zeigt Einheit „Gramm“ an
21	mg	Milligramm	Zeigt Einheit „Milligramm“ an
22		Markierung der nicht eichrelevanten Stelle	Wird bei Ziffern angezeigt, die nicht eichrelevant sind

4 Grundlegende Hinweise (Allgemeines)

4.1 Bestimmungsgemäß Verwendung

Die von Ihnen erworbene Waage dient zum Bestimm den Wägewertes von Wäge gut. Sie ist zur Verwendung als „nicht selbst)tige Waage" vorgesehen, d.h. das Wäge gut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

4.2 Sachwidrige Verwendung

• Unsere Waagen sind nicht selbstständige Waagen und nicht für den Einsatz in dynamischen Wageprozessen vorgesehen. Die Waagen können jedoch nach Überprüfung des individuellen Einsatzbereiches und hier speziell den Genauigkeitsanforderungen der Anwendung auch für dynamische Wageprozesse eingesetzt werden.
• Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
• Stöbe und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.
• Waage niemals in explosionsgefahrdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.
• Die Waagearf nicht konstruktiv verändert werden. Dies kann zu falschen Wageergebnissen,icherheitstechnischen Mangeln sowie der Zerstörung der Waage führen
• Die Waagearf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freiuzugeben.

4.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der geschriebenen Anwendungen
• Veränderung oder Offnen des Gerätes
• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten naturalchem Verschleib und Abnutzung
• Nicht sachgemäß Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

4.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung mussen die messtechnischen Eigenschaften der Waage und eines eventuellvorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN-Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten Kalibrierlaboratorium konnen bei KERN Schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

5 Grundlegende Sicherheitshinweise

5.1 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

5.2 Ausbildung des Personen

Das Gerätarf nur von geschulten Mitarbeitern bedient und gepflegt werden.

6 Transport und Lagerung

6.1 Kontrolle bei Übernahme

Überprüfen Sieitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sightbare äußere Beschädigungen.

6.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu verwenden.
Vor dem Versand alle angeschlossenen Kabel und loses / beweglichen Teile trennen.
Evtl. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Windschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

7 Auspacken, Aufstellung und Inbetriebnahme

7.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wageergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für ihre Waage wahlen.

Am Aufstellort folgenden beachten:

• Waage auf eine stabile, gerade Fläche stellen.
• Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen befind der Hezung oder direkte Sonneneinstrahlung vermeiden.
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.
• Erschütterungen während des Wägens vermeiden.
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.
• Das Gerät nicht über länger Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In this fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur akklimatisieren.
• Statische Aufladung von Wägegut, Wägebehälter vermeiden.
• Nicht in explosivstoffgefahren den Bereichen oder in durch Gase, Dämpfe und Nebel sowie durch Stäube explosionsgefahren den Bereichen betreiben!
• Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waageinnen oder außen angeifen und beschädigen können, sind fernzuhalten.
• Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen (z.B. beim Verwieden / Zahlen von Kunststoffeilen) sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse, sowie Beschädigungen der Waage) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

7.2 Auspacken und Prüfen

Gerät und Zubehör aus der Verpackungnehmen, Verpackungsmaterial entfernen und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

Lieferumfang:

Inhalt	Modelle bis 620 g	Modelle von 1200 gbis 15 kg	Modelle mit 31 kg
1. Waage
2. Wägeplatte
3. Wägeplattenträger			bereits vorinstalliert
4. Winschutz (4 Seite-iele und 1 Oberteil)
5. Netzgerät
6. Netzsteckerset
7. Haken / Öse
8. Betriebsanleitung

7.3 Aufbauen, Aufstellen und nivellieren

Zur Genauigkeit der Wägeresultate von hochauflosenden Prazisionwaa-gen tragt der richtige Standort entscheidend bei (s. Kap. 7.1).

7.3.1 Aufstellen der Waage

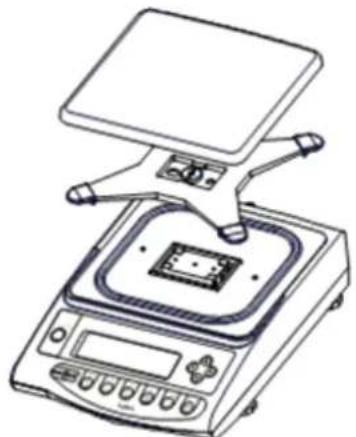

1. Wageplattentrager der Waage platzieren (bei PES 31000-1M ist der Wageplattentrager bereits vorinstalliert)

2. Wägeplattenträger mit der Schraube fixieren

1. Wägeplatte auf den Wägeplattenträger legen

2. Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet

Nivellierung regelmäßig überprüfen

1. Netzgerät anschlieben (Installation des Netzgerätes: s. Kap. 7.4.1)

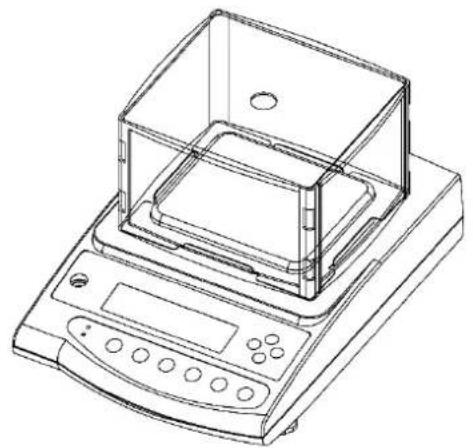

7.3.2 Installation des Windschutzes

1. Die langen Seiteinteile von oben auf die kurzen Seiteinteile stecken. Achten Sie darauf, dass die Seiten mit der flachen Führung nach oben zeigen.

1. Oberteil aufstecken.
2. Windschutz über der Wägeplatte platzieren.

7.4 Netzanschluss

Länderspezifischen Netzstecker auswahlen und am Netzgeräte einstecken.

Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waagearf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind.

Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

Wichtig:

Vor Inbetriebnahme das Netzkabel auf Beschädigungen überprüfen.
Darauf achten, dass das Netzgerät nicht mit Flüssigkeiten in Berührung kommt.
Der Netzstecker muss jederzeit zugänglich sein.

7.4.1 Installation des Netzgerätes

1. Länderspezifischen Netzstecker leicht schrag in die Aussparung des Netgerätes legen, so dass die Feder in Richtung des Arretierungspeiles des Netzgerätes zeigt
2. Verriegelung des Netzsteckers nach unten schiben und Netzstecker in die Aussparung des Netzgäretes drücken. Anschließ Verriegelung loslassen (Darauf achten, dass der Netzstecker eingerastet ist)

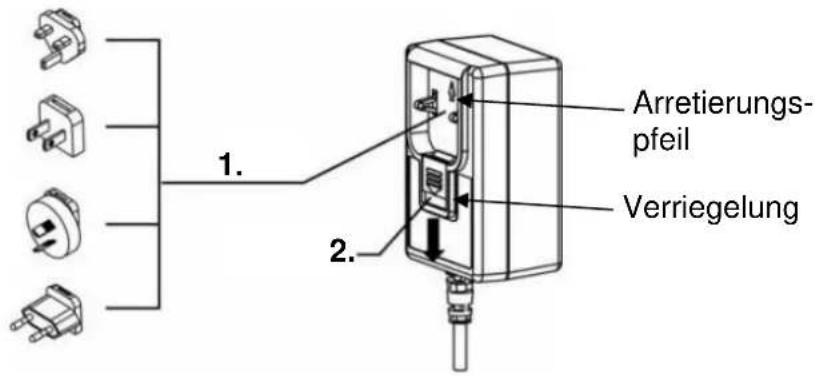

Seitenansicht Netzstecker (vereinfacht):

Einlagen des Netzsteckers in das Netzgerät

7.4.2 Einsatzen der Stromversorgung

®	→ Waage an die Stromversorgung anschließen
ON/OFF	→ Waage durch Drücken der [ON/OFF]-Taste ein-schalten

7.5 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der ortlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

7.6 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusammengehen (Drucker, PC) an die Daten Schnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf ihre Waage abgestimmt.

8 Menu

8.1 Menu < Func> Menu öffnen:

Func

[F]-Taste für ca. 2 Sekunden gedrückt halten
Anzeige wechselt zu
[F]-Taste loslassen

Wenn Sie die [F]-Taste nach der Anzeige von weiterhin gedrückt halten, wechselt die Waage in einen anderen Modus. In dieser Fall konnen Sie die [PRINT]-Taste drücken, um die Aktion abzubrechen.

8.1.1 Menu-Übersicht

Das Menü der Waage besteht aus mehreren Ebenen. Die erstige Ebene besteht aus den Hauptmenüs. Je nach Einstellung erhalten Sie Zugriff auf weitere Menüebenen. Eine Übersicht über die Einstellungsmöglichkeiten finden Sie in den einzelnen Kapiteln.

Erste Menüebene	Einstellungen	Kapitel
1. SET	Auswahl einer Wägeapplikation	9.4
2. SEL	Wägen mit Toleranzbereich	13
	Summieren	14
3. AO	Zero-Tracking	15.1
4. Sd.	Empfindlichkeit (Stabilität)	15.2.1
5. -E.	Anzeigegeschwindigkeit (Stabi-lität)	15.2.2
6. IF.	Kommunikationseinstellungen	19.9
7. CR.	Justierfunktionen	17
8. BG.	Bar-Graph-Anzeige	15.3
9. RS.	Automatische Sleep-Funktion	15.4
10. uR.	Wägeinheit A	15.5
11. ub.	Wägeinheit B (nur für das ein-fache Wägen)
E. GLP	ISO/GLP/GMP konforme Datenausgabe	19.10.1
F. DATE	Anzeigeformat des Datumss	15.6.1
G. ta.	Ausgabe des Zeitstempels	19.10.2
L. dSt.	Automatische Einschaltfunktion	15.7

8.2 Erweitertes Menu

MenuÖffnen:

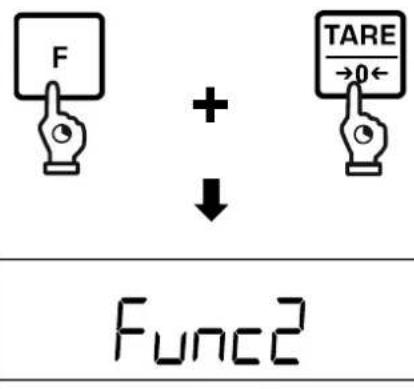

[F]-Taste und [TARE/ZERO]-Taste gleichzeitig für ca. 2 Sekunden drücken
Wenn angezeigt wird, Tasten loslassen

8.2.1 Menu-Übersicht

Die Einstellungen < 2 . o.M.P. > und < 4. M.E.H. > sind nur für das Wagesystem PES verfügbar.

Erste Menüebene	Einstellungen	Kapitel

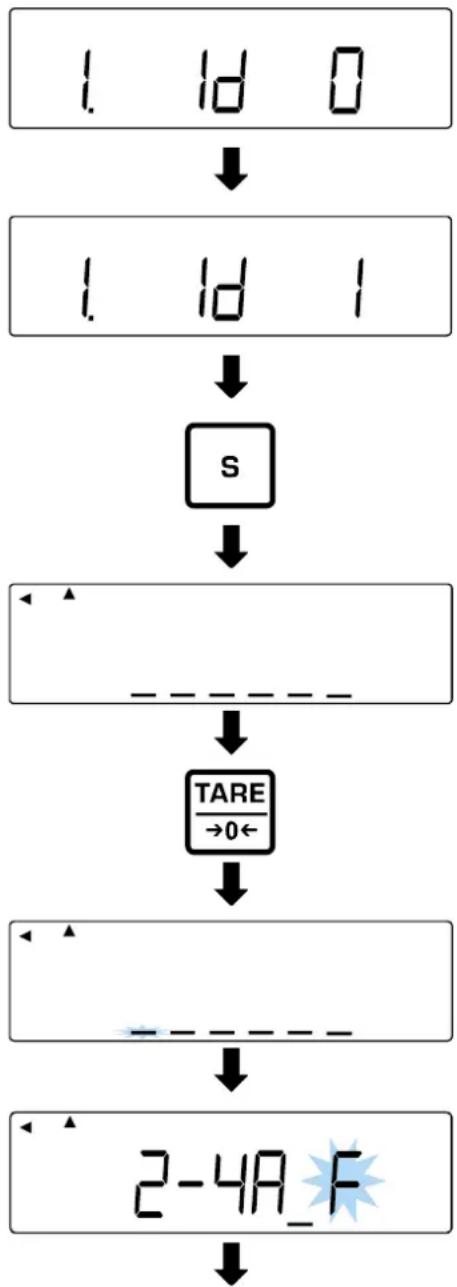

Id	Waagen-Identifikationsnummer	16.1
2. OP.	Einstellung der Messunsicher-heit des externen Justerge-wichts	16.2.1
4. ΨEH	Übernahme der eingegebenenMessunsicherheit des externenJustiergewichts	16.2.2

8.3 Navigation im Menu

Taste	Bezeichnung	Beschreibung
F	[F]	Menü offen (ca. 2 Sekunden gedrück halten) Menüebene weiter (kurz drücken)
PRINT	[PRINT]	Menü schlieben Eingabe abbrechen
←	[←]	Menüebene weiter
→	[→]	Menüebene darüber
↑	[↑]	Einstellungsauswahl nach oben
↓	[↓]	Einstellungsauswahl nach unten
TARE →0←	[TARE/ZERO]	Einstellungsauswahl durchschaften
S	[S]	Einstellungen speichern

9 Basisbetrieb

9.1 Ein-/Ausschalten

• Die Waage startet nach dem Einsatz immer mit der letzten Wage-application, die vor dem Ausschalten verwendet wurde
• Das Wagesystem PEJ führt eine interne Justierung durch, wenn es vor dem Einsatzvom Netz getrennt wurde

Einschalten:

[ON/OFF]-Taste drucken

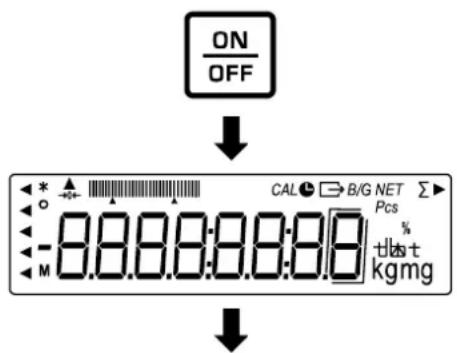

Die Anzeige leuchtet auf
Auf der Anzeige wird die Software-Version angezeigt. Bei dem Wagesystem PEJ erfolgt nach der Netztrennung eine interne Justierung.
Warten, bis die Gewichtsanzeige erscheint
Auf der Anzeige wird Null angezeigt
Die Waage ist jetzt wägebereit

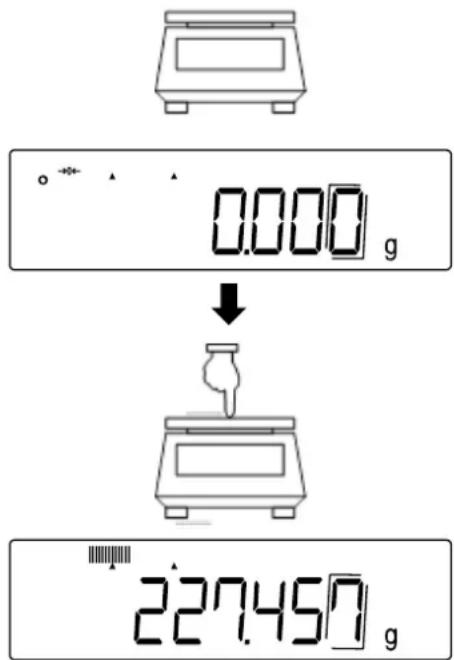

Anzeige überprüfen:

Mit einem leichten Fingerdruck auf die Wägeplatte kann kontrolliert werden, ob sich der angezeigte Wägewert auf der Anzeige verändert

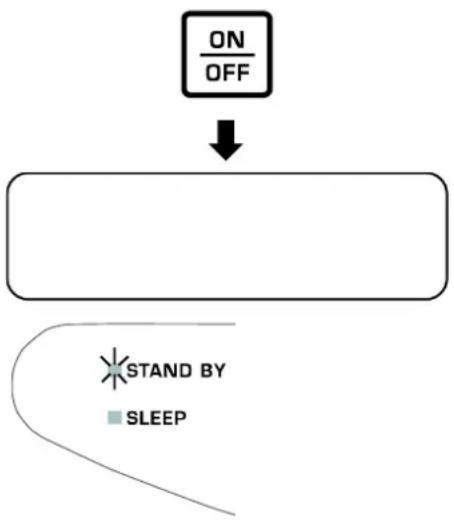

Ausschalten:

Wenn die Waage eingeschalten ist, [ON/OFF]-Taste drucken
Die Anzeige der Waage schaltet sich aus
STAND BY-LED leuchtet

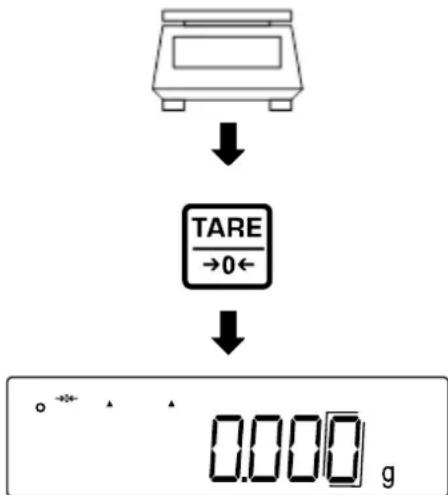

9.2 Nullstellen

Wenn nach dem Drücken der [TARE/ZERO]-Taste auf der Anzeige zu sehen ist, wurde die Tarierung stufft Nullgestellung durchgeführt. Mehr Informationen zum Tarieren finden Sie in Kapitel 9.3.

Wägeplatte entlasten
[TARE/ZERO]-Taste drucken
Waage führ Nullstellung durch
Auf der Anzeige werden der Wert < 0.0 g> und die Nullanzeige 0 angezeigt

9.3 Tarieren

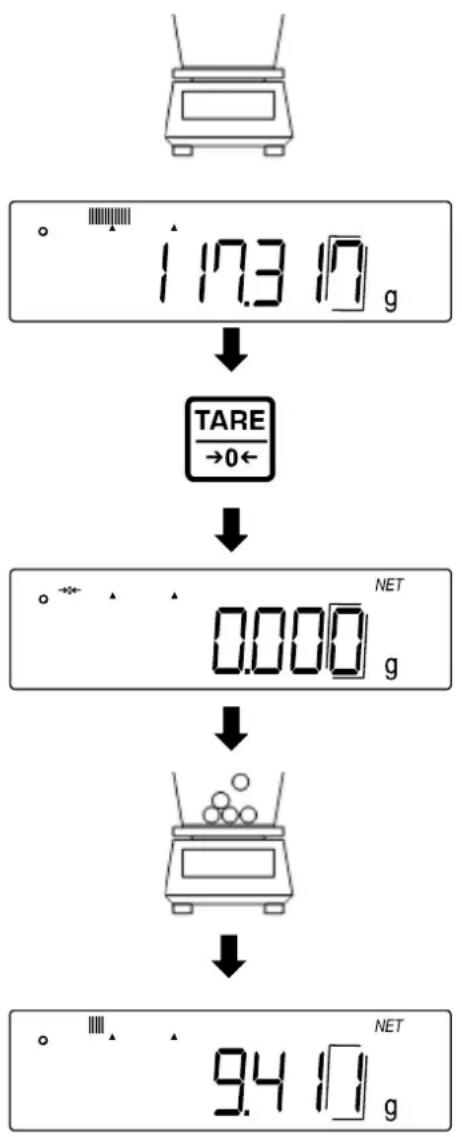

Das Eigengewicht beliebiger Wägebehälter lasst sich auf Knopfdruck tarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

Wenn ein Taragewicht verwendet wird, reduziert sich der maximale Wägebereich für Wägegut um den Wert des Taragewichts

Leeren Wägebehälter auf die Wägeplatte stellen
Das Gewicht des Wägebehälters wird an- gezeigt
[TARE/ZERO]-Taste drucken
Waage führ Tarierung durch
Auf der Anzeige werden der Wert < 0.0 g> und die Nullanzeige angezeigt
Den Wagebehalter mit dem Wagegut be-fullen
Das Nettogewicht des Wägeguts ablesen

• Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt.
• Zum Löschen des gespeicherten Tarawertes die Wageplatte entlasten und [TARE/ZERO]-Taste drucken.
• Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

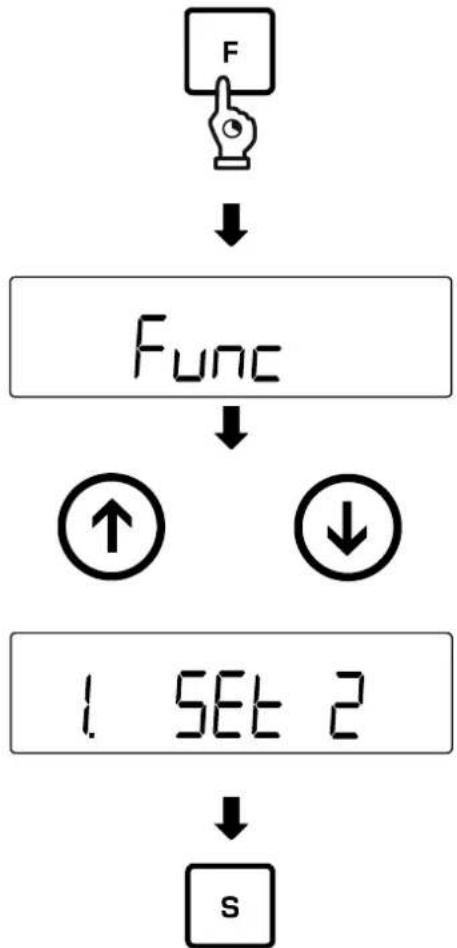

9.4 Auswahl einer Wageapplikation

[F]-Taste für ca. 2 Sekunden gedrückt halten
Anzeige wechselt zu
[F]-Taste loslassen
Mit den Tasten [↑] und [↓] (oder [TARE/ZERO]-Taste) die gewünschte Wägeapplikation auswahlen

1. SET 1 Einfaches Wagen
2. SEt 2 Stuckzahlen

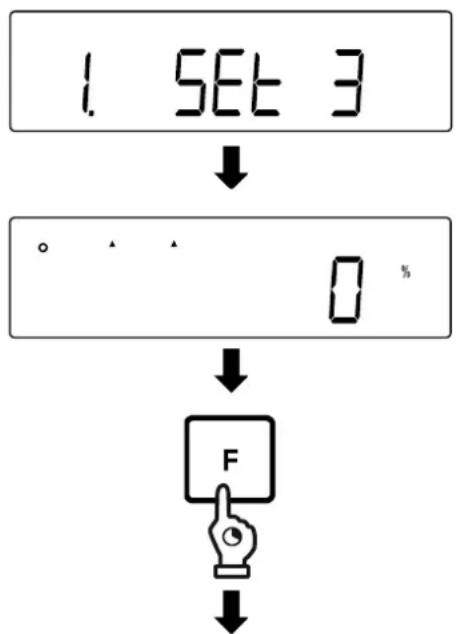

3. SET3 | Prozentwagen
4. SET5 Dichtebestimmung

[S]-Taste drücken, um Auswahl zu bestätig- gen und Menu zu verlassen

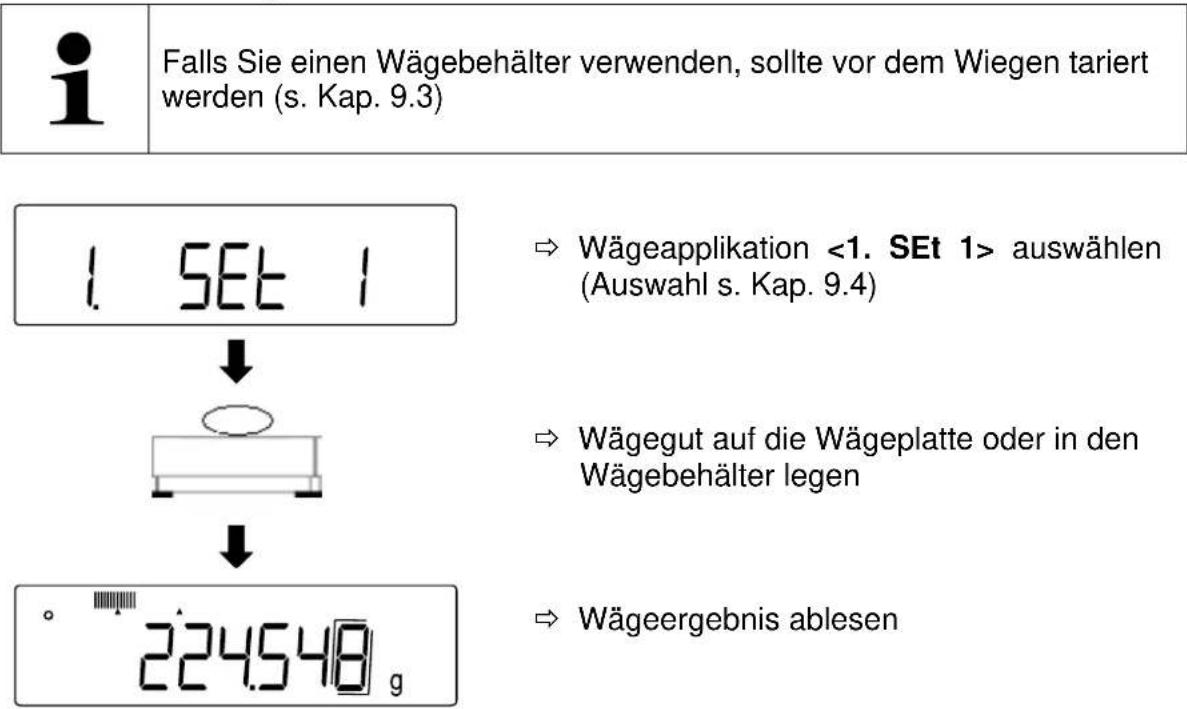

9.5 Einfaches Wagen

Weitere Anzeigen:

Durch Drucken der [F]-Taste lassst sich die Anzeige auf der Waage umschalten. Die Anzeige ist abhängig von der aktiven Wägeapplication und den aktivierten Zusammenfunktionen.

Anzeigereihen-folge	Anzeige	Anzeige auf derWaage
1	Nettogewichtswert (Einheit A)	Net (wenn tariertwurde)
2	Bruttogewichtswert (Einheit A)	B/G
3	Nettogewichtswert (Einheit B)	Net (wenn tariertwurde)
4	Gesamtgewicht (Einheit A)	Σ (wenn Summierfung-tion aktiviert wurde)

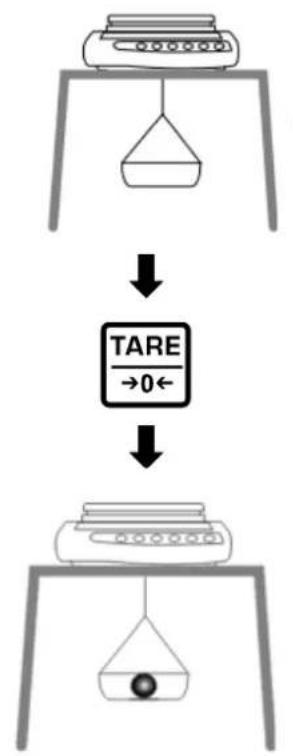

9.6 Unterflurwagung

Modelle von 1200 g bis 15 kg: Der Haken für Unterflurwägung ist als optionsales Zubehör erhältlich

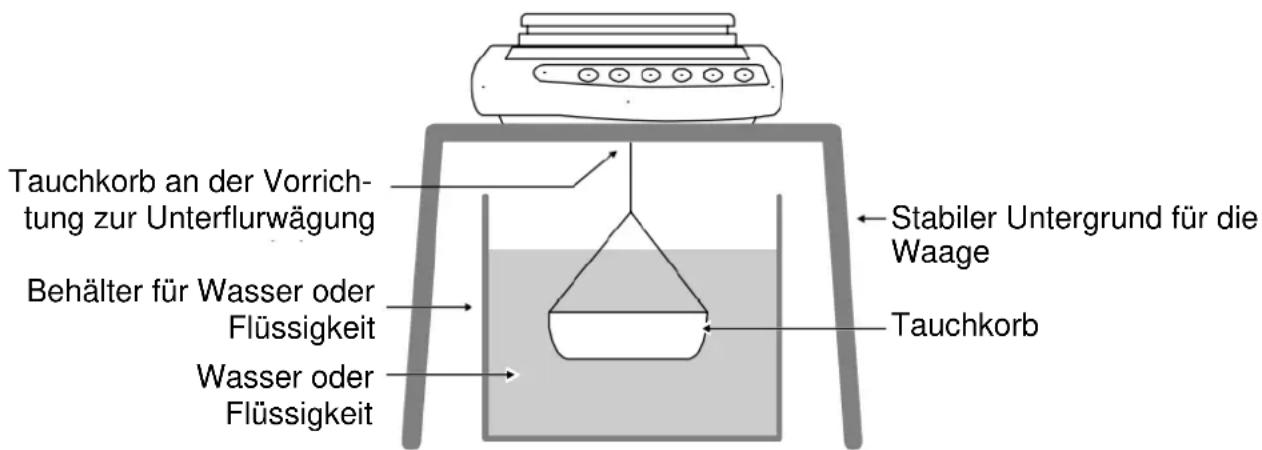

Mit Hilfe der Unterflurwagung konnen Gegenstände, welche aufgrund ihrer große oder Form nicht auf die Waagschale gestellt werden konnen, gewogen werden. Gehen Sie wie folgt vor:

Waage ausschalten
Verschlussdeckel am Waagenboden offen.
Waage über eine Öffnung stellen.
Haken vollständig eindrehen.
Wägegut anhängen und Wägung durchführten

VORSICHT

• Achten Sie unbedingt darauf, dass alle angehängten Gegenstände stabil genug sind, um das gewünschte Wägegut sicher zu halten (Bruchgefahr).
• Niemals Lasten über die angegebene Höchstlast (Max) hinaus anhängen (Bruchgebung)

Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schadennehmen konnten.

HINWEIS

Nach Beendigung der Unterflurwädung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz).

10 Stückzahlen

Die Application Stückzahlen ermitteligt Ihnen, mehrere auf die Wageplatte gelegte Teile zu zahlen.

Bevor die Waage Teile zahlen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zahlenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zahlung durchgeführt.

Hier gilt: Je hooher die Referenzstückzahl,esto groBer die Zahlgenauigkeit.

• Mit der [PRINT]-Taste, kann die Einstellung der Stückzahl abgebrochen werden
• Falls Sie einen Wägebehälter verwenden, sollte vor der Einstellung der Referenzstückzahl tariert werden (s. Kap. 9.3)

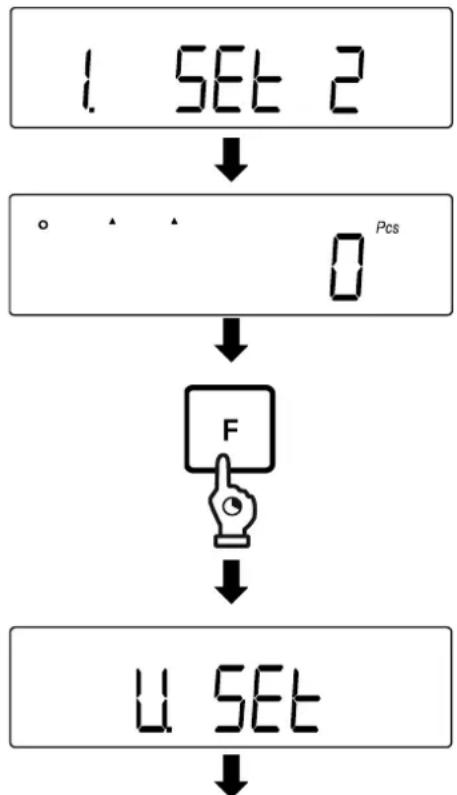

Wageapplication < 1 .SEt2>auswahlen (Auswahls.Kap.9.4)
Auf der Anzeige erscheint
[F]-Taste für ca. 2 Sekunden gedrückt halten
Anzeige wechselt zu
[F]-Taste loslassen

Die Referenzstückzahl wird angezeigt und blinkt (in diesen Beispiel: )
Mit den Tasten [↑] und [↓] (oder [TARE/ZERO]-Taste) die gewünschte Referenzstückzahl auswahlen

on 5 | 5 Stuck

on 10 | 10 Stuck

on 30 | 30 Stuck

on 100 | 100 Stuck

Anzahl der Teile gemäß der eingebeken Referenzstückzahl auf die Wägeplatte oder in den Wägebehälter legen
[F]-Taste drucken, um Gewichtswert der Referenzstückzahl zu speichern
Referenzstückzahl auf der Anzeige beginnt zu blinken

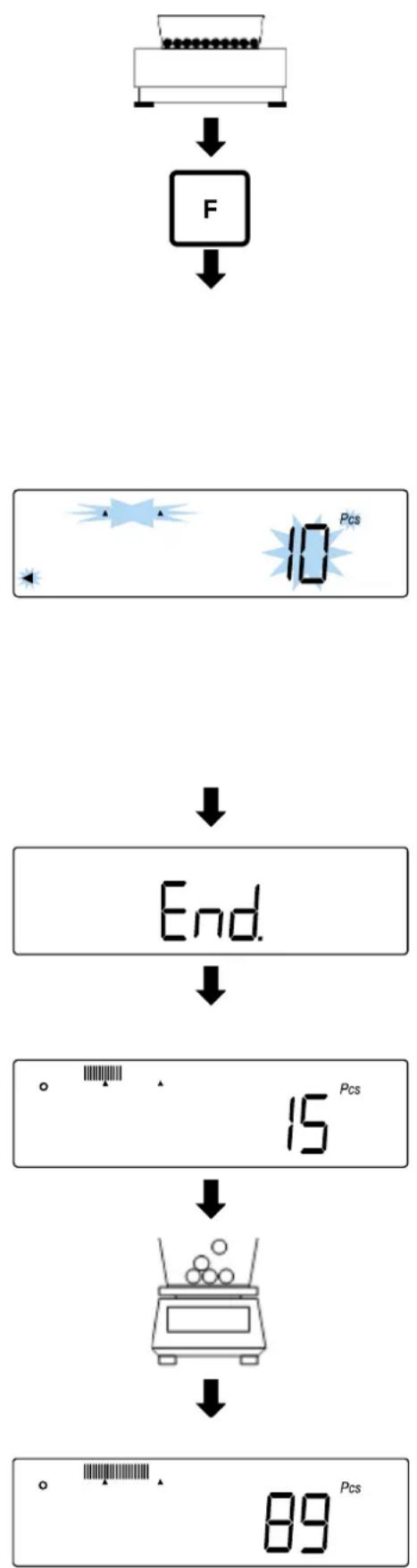

Weitere Referenzstücke auflegen (Stückzahl darf maximal zweimal so groß sein, wie die anfangs gewählte Referenzstückzahl Beispiel: Gewählt = 10 Stücke, Zusätzliche Referenzstücke = 20 Stücke oder weniger)
Stabilitätsanzeige erscheint und akustisches Signal ertont, wenn Gewichtswert der Referenzstücke gespeichert wurde
[F]-Taste drucken, um Wiegen der Referenzstückzahl zu beenden
Akustisches Signal ertont und wird angezeigt
Anzeige wechsel in den Stückzahlmodus
Weiteres Wägegut auf die Wägeplatte oder in den Wägebehälter legen
Stickzahl ablesen

Wenn die Waage , _{oder anziegt:}

• : Anzahl der zusätzlichen Proben ist zu Klein. Fügen Sie mehr Proben hinzu.
• _{: Anzahl der zusätzlichen Proben ist zu groß. Verringern Sie die Probe.}
• : Durchschnittliches Stückgewicht ist kleiner als das kleinste Stückgewicht

Weitere Anzeigen:

Durch Drücken der [F]-Taste lasst sich die Anzeige auf der Waage umschalten. Die Anzeige ist abhängig von der aktiven Wägeapplication und den aktivierten Zusammenfunktionen.

Anzeigereihen-folge	Anzeige	Anzeige auf derWaage
1	Stückzahl (Pcs)	Net (wenn tariertwurde), Pcs
2	Gesamtstückzahl (Pcs)	Pcs, Σ (wenn Sum-mierfungtion aktiviertwurde)
3	Durchschnittliches Stückgewicht (Ein-heit A)	Pcs
4	Gesamt-Nettogewicht (Einheit A)	Net (wenn tariertwurde)

11 Prozentwagen

Die Applikation Prozentwagen ermöglicht Ohnen die Prüfung des Gewichts einer Probe in Prozent, bezogen auf ein Referenzgewicht.

i	• Falls Sie einen Wägebehälter verwenden, sollte vor der Einstellung der Referenzstückzahl tariert werden (s. Kap. 9.3) • Die Ablesbarkeit der Waage passt sich automatisch an das Referenzgewicht an:
	Ablesbarkeit in %	Gewichtsbereich des Referenzgewichts
	1	Mindestlast <= Referenzgewicht < Mindestlast x 10
	0.1	Mindestlast x 10 <= Referenzgewicht < Mindestlast x 100
	0.01	Mindestlast x 100 <= Referenzgewicht
	Modell	Mindestlast beim Prozentwägen
	TPES 620-3-B	0,1 g
	TPES 2200-2-B
	TPES 4200-2-B	1 g
	TPES 6200-2-B
	TPES 15000-1-B
	TPES 31000-1-B	10 g
	TPEJ 620-3M-B	0,1 g
	TPEJ 2200-2M-B	1 g
	TPEJ 4200-2M-B	1 g

Die Erfassung des Referenzgewichts kann auf zwei Arten erfolgen:

• Istwert-Einstellmethode: Wiegen des Referenzgewichts
• Numerische Eingabe des Referenzgewichts

Wagemodus < 1 . Set 3> auswahlen (Auswahls. Kap. 9.4)
Auf der Anzeige erscheint %
[F]-Taste für ca. 2 Sekunden gedrückt halten

Anzeige wechselt zu
[F]-Taste loslassen

Das zuletzt eingestelle Referenzgewicht wird angezeigt und blinkt

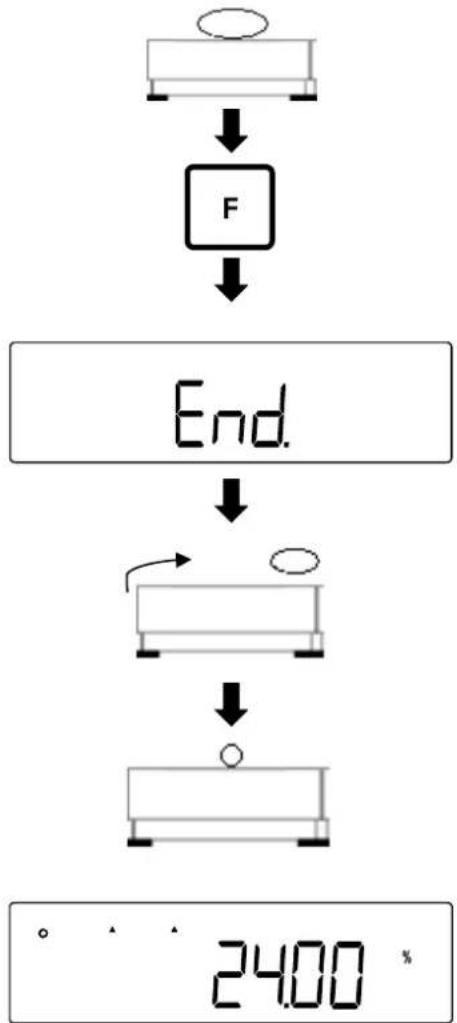

Istwert-Einstellmethode:

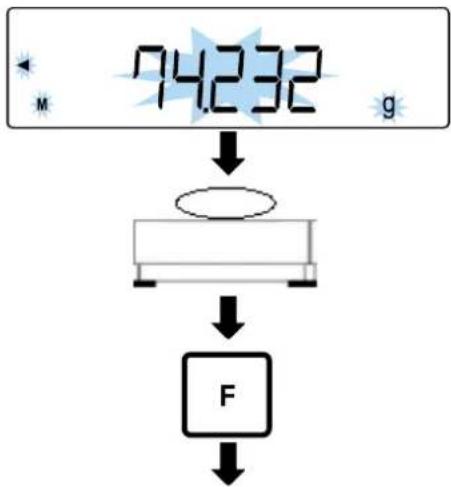

Referenzgewicht auf die Wageplatte oder in den Wagebehälter legen
[F]-Taste drucken
Akustisches Signal ertont und wird angezeigt
Referenzgewicht entfernen
Proben auf die Wageplatte oder in den Wagebehalter legen und Prozentwert ablesen

Numerische Eingabe des Referenzgewichts:

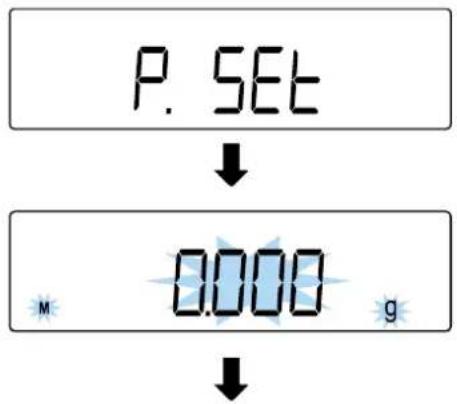

[TARE/ZERO]-Taste drucken
< 0 g> wird angezeigt und blinkt

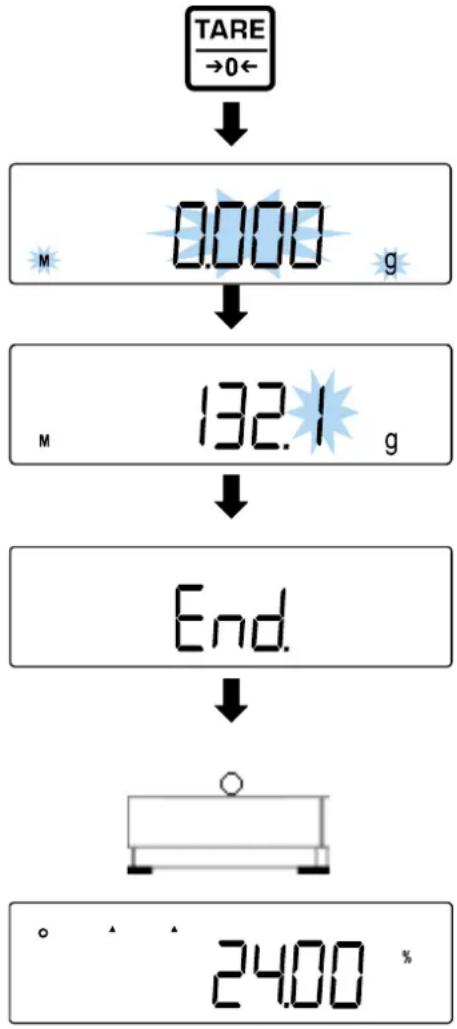

Referenzgewicht eingeben (Numerische Eingabe: s. Kap. 3.3.1)
Akustisches Signal ertont und wird angezeigt
Wägegut auf die Wägeplatte legen
Anteil in Prozent bezogen auf das Referenzgewicht wird angezeigt

Weitere Anzeigen:

Durch Drücken der [F]-Taste lasst sich die Anzeige auf der Waage umschalten. Die Anzeige ist abhängig von der aktiven Wageapplikation und den aktivierten Zusammenfunktionen.

Anzeigereihen-folge	Anzeige	Anzeige auf derWaage
1	Prozentwert (%)	Net (wenn tariertwarde), %
2	Gesamtprozent (%)	%, Σ (wenn Summier-funktion aktiviertwarde)
3	Nettogewichtswert (Einheit A)	Net (wenn tariertwarde)

12 Dichtebestimmung

Bei der Dichtebestimmung von Festkörpern wird der Festkörper zuerst in Luft und anschließend in einer Hilfsflüssigkeit gewogen, deren Dichte besteht ist. Aus der Gewichtsdifferenz resultiert der Auftrieb, aus dem die Software die Dichte berechnet. Als Hilfsflüssigkeit finds meist destilliertes Wasser oder Ethanol Verwendung, Dichetabelten s. Kap. 12.1.

Zur Dichtebestimmung sind die folgenden Schritte notwendig:

1. MessaurüstungVBorbereiten
2. Wägeapplikation zur Dichtebestimmung auswahlen
3. Medium auswahlen
4. Wassertemperatur oder spezifische Dichte einstellen
5. Probe per Unterflurwädung wiegen
6. Korrektur von Restfehlern aufgrund des Tauchkorbs
7. Probe messen

• Der Haken für Unterflurwädung ist als optionales Zubehör erhältlich
  Informationen hierzu finden Sie auf unserer Homepage: www.kern-sohn.com

• Nach Beendigung der Unterflurwagung muss die Öffnung am Waa-genboden unbedingt wieder verschlossen werden (Staubschutz)
• Der Tauchkorb darf den Behälter nicht berühren

1. MessaurüstungVBorbereiten

2. Wägeapplikation zur Dichtebestimmung auswahlen

Wageapplikation < 1 .SEt 5> auswahlen (Auswahls.Kap.9.4)

3. Medium auswahlen

Zu <11. MEd.> navigieren und Medium auswahlen (Navigation im Menu: s. Kap. 8.3)
0 Wasser
1 Kein Wasser (Anderes Medium)
[S]-Taste drücken, um Einstellungen zu speichern
Auf der Anzeige erscheint d

4. Wassertemperatur oder spezifische Dichte einstellen

Die Wassertemperatur muss zwischen 0.0^ und 99.9^ liegen
Die spezifische Dichte muss zwischen 0.0001 und 9.9999 liegen

[TARE/ZERO]-Taste gedrückt halten

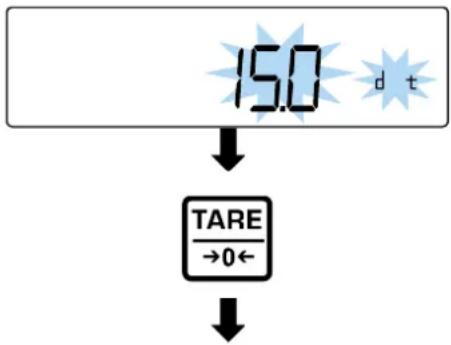

BeiderAuswahl von0 (Wasser):

Anzeige wechselt zu und blinkt
[TARE/ZERO]-Taste loslassen
[TARE/ZERO]-Taste drucken, um die Wassertemperatur einzustellen

Wassertemperatur eingeben (Numerische Eingabe: s. Kap. 3.3.1)
[S]-Taste drucken, um Eingabe zu speichern

BeiderAuswahl von 1 (Kein Wasser):

Anzeige wechselt zu und blinkt
[TARE/ZERO]-Taste loslassen

[TARE/ZERO]-Taste drucken, um die spezifische Dichte einzustellen
Spezifische Dichte eingeben (Numerische Eingabe: s. Kap. 3.3.1)
[S]-Taste drucken, um Eingabe zu speichern

5. Probe per Unterflurwädung wiegen

Leeren Tauchkorb an den Haken für Unterflurwädigung befestigen
[TARE/ZERO]-Taste drücken, um die Waage zu tarieren
Probe in den Tauchkorb legen (In diesen Schritt ist es auch möglich, die Probe auf die Wägeplatte zu legen)

[S]-Taste drucken, wenn stabiler Gewichtswert angezeigt wird
Waage speichert Gewichtswert und zeitgt < > an

6. Korrektur von Restfehlern aufgrund des Tauchkorbs

Behälter mit Wasser oder anderer Flüssigkeit unter der Waage platzieren
Leeren Tauchkorb in das Wasser oder die Flüssigkeit eintauchen

[TARE/ZERO]-Taste drücken, um die Waage zu tarieren und Restfehler des Wägebehalters zu beheben

7. Probe messen

Probe in den Tauchkorb legen
Tauchkorb mit aufgelegter Probe vollständig in das Wasser oder die Flüssigkeit ein-tauchen

[S]-Taste drucken, wenn stabiler Gewichtswert angezeigt wird
Ergebnis für die spezifische Dichte ablesen

Durch Drücken der [S]-Taste können Sie zur Anzeige des Gewichtswerts zurückkehren. Eine erneute Rückkehr zur Anzeige der Dichte ist jeder nicht möglich. Hierfür müssen Sie die Messung erneut durchführren.

12.1 Dichtetabelle für Flüssigkeiten

Temperatur [°C]	Dichte ρ [g/cm3]
	Wasser	Ethanol	Methanol
10	0.9997	0.7978	0.8009
11	0.9996	0.7969	0.8000
12	0.9995	0.7961	0.7991
13	0.9994	0.7953	0.7982
14	0.9993	0.7944	0.7972
15	0.9991	0.7935	0.7963
16	0.9990	0.7927	0.7954
17	0.9988	0.7918	0.7945
18	0.9986	0.7909	0.7935
19	0.9984	0.7901	0.7926
20	0.9982	0.7893	0.7917
21	0.9980	0.7884	0.7907
22	0.9978	0.7876	0.7898
23	0.9976	0.7867	0.7880
24	0.9973	0.7859	0.7870
25	0.9971	0.7851	0.7870
26	0.9968	0.7842	0.7861
27	0.9965	0.7833	0.7852
28	0.9963	0.7824	0.7842
29	0.9960	0.7816	0.7833
30	0.9957	0.7808	0.7824
31	0.9954	0.7800	0.7814
32	0.9951	0.7791	0.7805
33	0.9947	0.7783	0.7796
34	0.9944	0.7774	0.7786
35	0.9941	0.7766	0.7777

12.2 Datenausgabe der spezifischen Dichte an einen Drucker

• Weitere Einstellungen können erst vorgenommen werden, wenn die Wageapplikation Dichtebestimmung aktiviert wurde (s. Kap. 12)
• Für diese Funktionen benötigen Sie einen kompatiblen Drucker. Informationen hierzu finden Sie auf unserer Homepage: www.kern-sohn.com

Auswahld der auszugebenden Daten:

12.dod.0

Im Menu zu <12.dod.> navigieren und Einstellung auswahlen (Navigation im Menu: s. Kap. 8.3)

0 Spezifische Dichte ausgegeben
Alle Daten ausgegeben (Gemessene Dichte, Gewichtswert, Aktuelle Wassertheratur / Spezi-fische Dichte)

Automatische Ausgabe aktivieren / deaktivieren:

1. Ra 0

Im Menu zu < 13.Ao. > navigieren und Einstellung auswahlen (Navigation im Menu: s. Kap. 8.3)

0 Automatische Ausgabe deaktiviert (Manuelle Ausgabe)
1 | Automatische Ausgabe aktiviert (Ausgabe nach jeder abgeschlossenen Dichtemessung)

13 Wägen mit Toleranzbereich

Das Einstellen eines Toleranzbereichs ermitteligt Ihnen die schelle Kontrolle, ob ein Gewichtswert innerhalb bestimmter Grenzen liegt.

Sie können hierbei entweder einen einzigen Toleranzwert (Minimalwert als andere Grenze) oder einen Toleranzbereich (mehrere Grenzen) festlegen.

• Das Wägen mit Toleranzbereich ist verfügbar für folgende Applikationen: Wägen, Prozentwägen, Stückzahlen
• Standardmäßig ist < 2 . SEL 0> eingestellt (Funktion deaktiviert)

Die Beurteilung von Gewichtswerten kann beim Wägen mit Toleranzbereich auf zwei Arten erfolgen:

• Beurteilung der Absolutwerte
  Die Beurteilung erfolgt anhand der Angabe des zulässigen Maximal- und / oder Minimalwertes
• Beurteilung mit Differenzwerten
  Die Beurteilung erfolgt anhand der Angabe eines Referenzwertes und der zulässigen Differenzwerte

Beispiel:

Eine Probe darf minimal 900.0g und maximal 1200.0g wiegen. In der unterstehenden Tabelle ist aufgefuhrt, welche Werte bei den jeweiligen Unterscheidungsmethoden angegeben werden müssen.

Unterschiedungsmethode	Referenzwert	Untere Toleranz-grenze	Obere Toleranz-grenze
Absolutwerte		900.0 g	1200.0 g
Differenzwerte	1000.0 g	- 100.0 g	200.0 g

Um das Wägen im Toleranzbereich zu nutzen, sind folgende Schritte notwendig:

1. Funktion auswahlen (s. Kap. 13.1)
2. Unterscheidungsbedingung einstellen (s. Kap. 13.2)
3. Unterscheidungsbereich einstellen (s. Kap. 13.3)
4. Anzahl der Toleranzgrenzen einstellen (s. Kap. 13.4)
5. Unterscheidungsmethode einstellen (s. Kap. 13.5)
6. Akustisches Signal aktivieren / deaktivieren (s. Kap. 13.6)
7. Anzeige der Ergebnisdarstellung einstellen (s. Kap. 13.7)
8. Datenausgabe einstellen (s. Kap. 13.8)
9. Toleranzwerte einstellen (s. Kap. 13.9)

13.1 Auswahl der Funktion Wägen mit Toleranzbereich

Im Menu zu < 2 .SEL 2> auswahlen (Navigation im Menu: s. Kap.8.3) Wenn gleichzeitig die Summier-Funktion verwendet werden soll, < 2 SEL 3> auswahlen

13.2 Unterscheidungsbedingung einstehen

Die Unterscheidungsbedingung legt fest, ob die Beurteilung von Gewichtswerten nur bei stabilen Wägewerten erfolgt oder ständig (bei schwankenden / nicht stabilen Wägewerten). Die ständige Beurteilung der Wägewerte erhögtlich Ihnen, bei dynamischen Wägeprozessen (z.B. beim Befüllen eines Behalters) in Echtzeit auf der Anzeige zu verfolgen, ob Ihr Wäegut innerhalb der Toleranzgrenzen liegt.

Im Menu zu < 21 Co.> navigieren und Unterscheidungsbedingung auswahlen (Navigation im Menu: s. Kap. 8.3)

1 Immer
2 Nur bei stabilem Wägwert

13.3 Unterscheidungsbereich einstellen

Der Unterscheidungsbereich liegt fest, ab welchem Gewichtswert die Waage anfängt, diesen Wert zu beurteilen. Wird der gesamte Bereich eingestellt, beginnt die Waage bei 0 g. Bei der Einstellung von 5d erfolgt die Beurteilung für die Wagesysteme gemäß der nachfolgenden Tabelle:

Modell	Minimales Gewicht zur Beurteilung
bis 620 g	0,005 g
von 2200 g bis 6200 g	0,05 g
von 15 kg bis 31 kg	0,5 g

Im Menu zu <22. Li.> navigieren und Unterscheidungsbereich auswahlen (Navigation im Menu: s. Kap. 8.3)

0 | +5 d oder mehr
1 Gesamter Bereich

13.4 Anzahl der Toleranzgrenzen einstellen

Im Menu zu < 23 . Pi.> navigieren und die Anzahl der Toleranzgrenzen auswahlen (Navigation im Menu: s. Kap. 8.3)

1 | 1 Grenze (Rang 1) *
2 2 Grenzen (Rang 1 und Rang 3) *
3 3 Grenzen (Rang 1, Rang 2, Rang 4) **
4 4 Grenzen (Rang 1, Rang 2, Rang 4, Rang 5) **

\*Bei <23.Pi.> = 1 oder 2:

Rang 3 (Grenze 2)

Rang 2

Rang 1 (Grenze 1)

Obere Toleranzgrenze überschritten

Innerhalb des Toleranzbereichs

Untere Toleranzgrenze untersritten

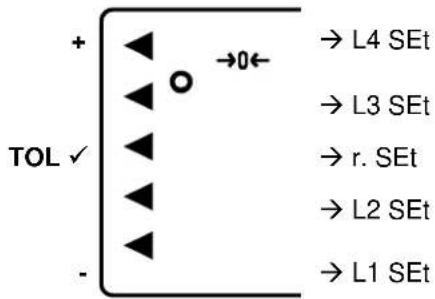

^ Bei < 23 .Pi.> = 3 oder 4:

Rang 5 (Grenze 4)

Rang 4 (Grenze 3)

Rang 3

Rang 2 (Grenze 2)

Rang 1 (Grenze 1)

Rang 4 < Messwert

Rang 3 ≤ Messwert < Rang 4

Rang 2 ≤ Messwert < Rang 3

Rang 1 ≤ Messwert < Rang 2

Messwert < Rang 1

13.5 Unterscheidungsmethode einstellen

Im Menu zu < 24 tYP.> navigieren und die Unterscheidungsmethode auswahlen (Navigation im Menu: s. Kap. 8.3)

1 Beurteilung der Absolutwerte (Einstellung der Absolutwerte: s. Kap. 13.9.1)
2 Beurteilung mit Differenzwerten (Einstellung der Differenzwerte: s. Kap. 13.9.2)

13.6 Akustisches Signal einstellen

Im Menu von <25. bu. 1> zu <29. bu. 5> navigieren (Navigation im Menu: s. Kap. 8.3)

1. bu. 1 | Signal für Rang 1 oder „- „
2. bu. 2 | Signal für Rang 2 oder „ TOL √ “
3. bu. 3 Signal für Rang 3 oder ,, +,
4. bu. 4 | Signal für Rang 4
5. bu. 5 | Signal für Rang 5

Gewünschte Einstellung auswahlen

0 | Akustisches Signal deaktiviert
1 Akustisches Signal aktiviert

13.7 Toleranzanzeige einstellen

Ob ein gemessener Gewichtswert innerhalb bestimmter Grenzen liegt, wird auf dem Display durch einen Pfeil auf der linken Seite angezeigt (s.unte Tabelle oder Kap. 13.4).

Beurteilung des Gewichtswerts	Eingestellte Toleranzbereiche
	1 Grenze	ab 2 Grenzen
Obere Toleranzgrenze überschritten		+
Innerhalb des Toleranzbereichs	TOL	TOL
	✓	✓
Untere Toleranzgrenze untersritten	-	-

Die Beurteilung des Gewichtswerts kann auch über die Bargraph-Anzeige dargestellt werden.

Die Bargraph-Anzeige kann nur bei Einstellung von 2 Grenzen (, - , und + ) verwendet werden.

Beurteilung des Gewichtswerts	Bargraph-Anzeige
Obere Toleranzgrenze überschritten
Innerhalb des Toleranzbereichs
Untere Toleranzgrenze untersritten

Anzeige fur Toleranzbereichswagen einstellen:

Im Menu zu < 2A . LG.> navigieren und die Unterscheidungsmethode auswahlen (Navigation im Menu: s. Kap. 8.3)

1 Pfeile
2 | Bargraph (nur bei 2 Grenzwerten)

13.8 Datenausgabe einstellen

Im Menu zu < 2b r.o.c.> navigieren und die Unterscheidungsmethode auswahlen (Navigation im Menu: s. Kap. 8.3)

1 Kontinuierliche Datenausgabe
2 Datenausgabe nach externer Anforderung

13.9 Einstellen der Toleranzwerte

• Toleranzwerte können nur gespeichert werden, wenn sich die Waage in der Anzeige des Messmodus befindet
• Führren Sie vor dem Speichern von Toleranzwerten eine Nullstellung (s. Kap. 9.2) oder Tarierung (s. Kap. 9.3) der Waage durch

13.9.1 Absolutwerte

Für die Unterscheidungsmethode mit Absolutwerten < 24 . tYP. 1> einstellen (s. Kap. 13.5)

Bei < 23 .Pi. 三 = 1 oder 2:

Grenze 2

Grenze 1

Bei < 23 .Pi. 三 = 3 oder4:

Grenze 4

Grenze 3

Grenze 2

Grenze 1

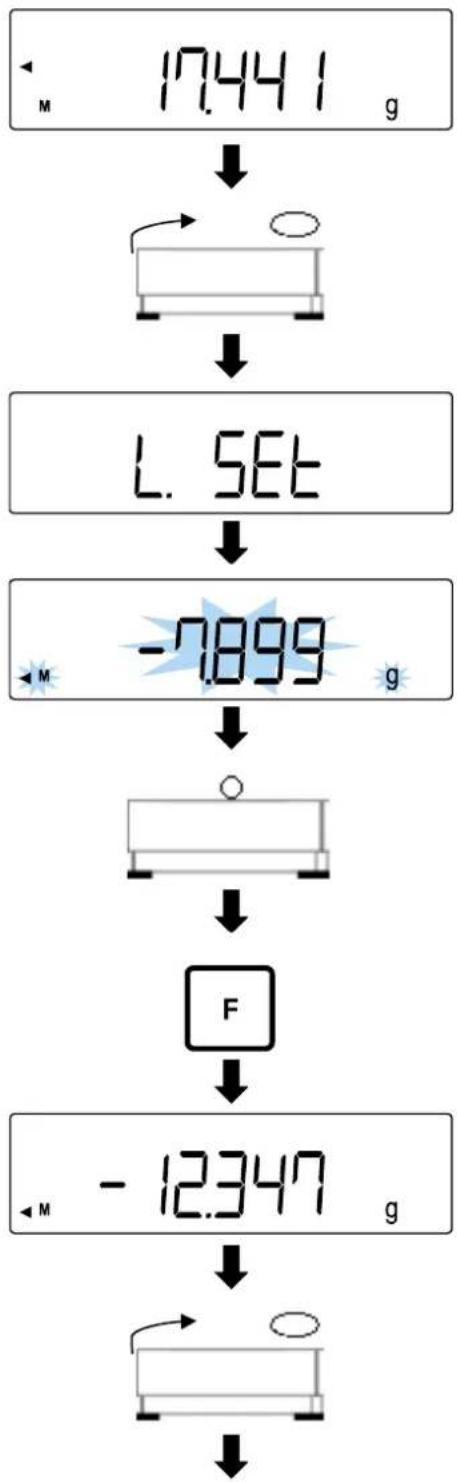

Istwert-Einstellmethode:

Wenn sich die Waage im Messmodus befindet, [S]-Taste für ca. 2 Sekunden gedruckt halten

L. 5E6

Wenn L SET> oder L1 SET> angezeigt wird, [S]-Taste loslassen

Letzter gespeicherte Wert für die Toleranzgrenze wird angezeigt und blinkt (in thisem Beispiel: Gewichtswert)

Referenzprobe für die Toleranzgrenze auf die Wägeplatte legen
[F]-Taste drücken, um Referenzwert zu speichern
Akustisches Signal ertont und Wert der Referenzprobe wird kurz angezeigt (in dieser Beispiel: Gewichtswert)
Referenzprobe entfernen

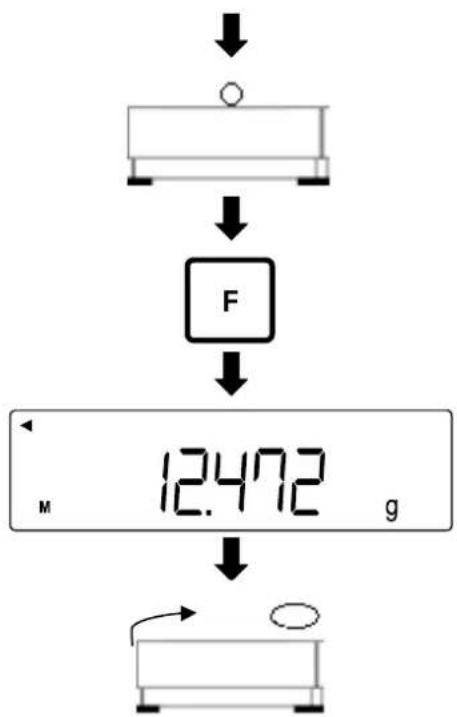

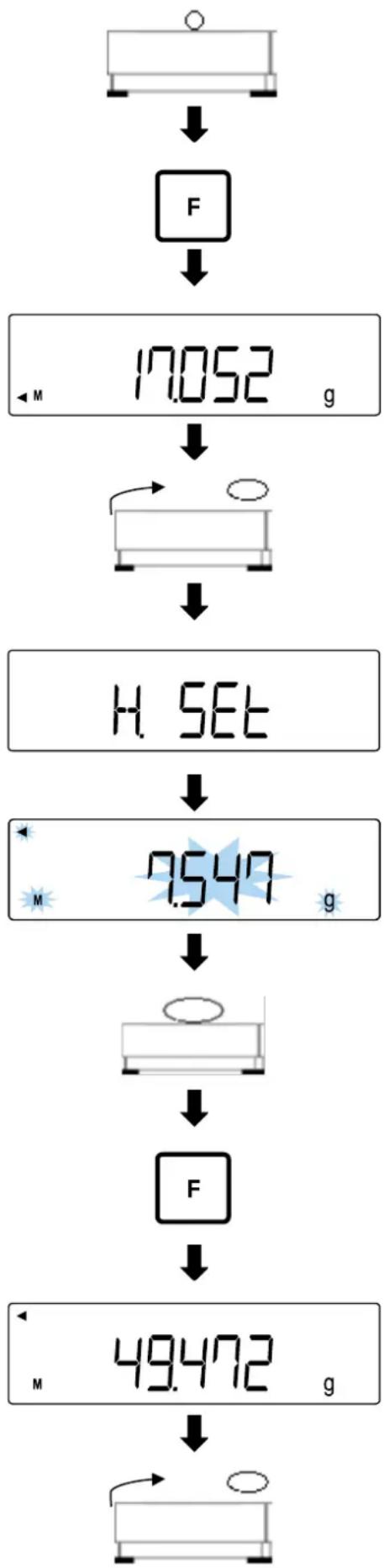

Falls die Anzahl der Toleranzgrenzen mehr als 1 beträgt:

Auf dem Display wird (oder ... ) angezeigt
Letzter gespeicherte Wert für die Toleranzgrenze wird angezeigt und blinkt
Referenzprobe für die Toleranzgrenze auf die Wägeplatte legen
[F]-Taste drücken, um Referenzwert zu speichern
Akustisches Signal ertont und Wert der Referenzprobe wird kurz angezeigt (in dieser Beispiel: Gewichtswert)
Referenzprobe entfernen

Numerische Eingabe:

Wenn sich die Waage im Messmodus befindet, [S]-Taste für ca. 2 Sekunden gedruckt halten
Wenn L SET> oder L1 SET> angezeigt wird, [S]-Taste loslassen
Letzter gespeicherte Wert für die Toleranzgrenze wird angezeigt und blinkt (in dieser Beispiel: Gewichtswert)
[TARE/ZERO]-Taste drucken

< 0 g> wird angezeigt und blinkt
Toleranzgrenze eingeben (Numerische Eingabe: s. Kap. 3.3.1)
[S]-Taste drucken
Akustisches Signal ertont und eingebe-ner Wert wird kurz angezeigt (in dieser Beispiel: Gewichtswert)

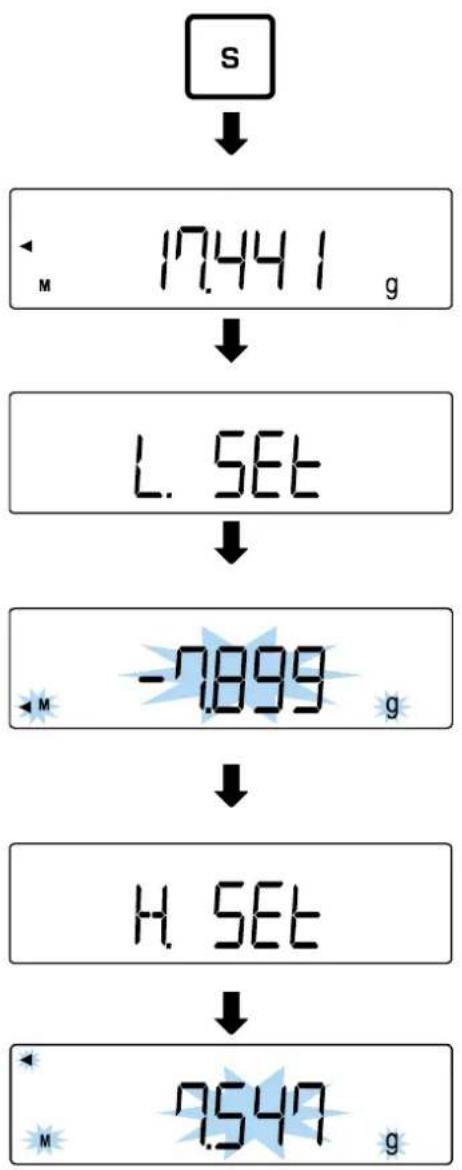

Falls die Anzahl der Toleranzgrenzen mehr als 1 beträgt:

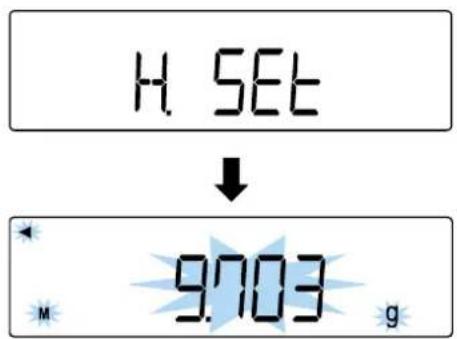

Auf dem Display wird < H. SET> (oder ... ) angezeigt
Letzter gespeicherte Wert für die Toleranzgrenze wird angezeigt und blinkt
Toleranzgrenzen wie oben beschrieben eingeben

13.9.2 Differenzwerte

Für die Unterscheidungsmethode mit Absolutwerten < 24 tYP. 2> einstellen (s. Kap. 13.5)

Bei < 23 .Pi. 1 oder 2:

Grenze 2

Referenzwert

Grenze 1

Bei < 23 .Pi. ≥ = 3 oder 4:

Grenze 4

Grenze 3

Referenzwert

Grenze 2

Grenze 1

Istwert-Einstellmethode:

rSET

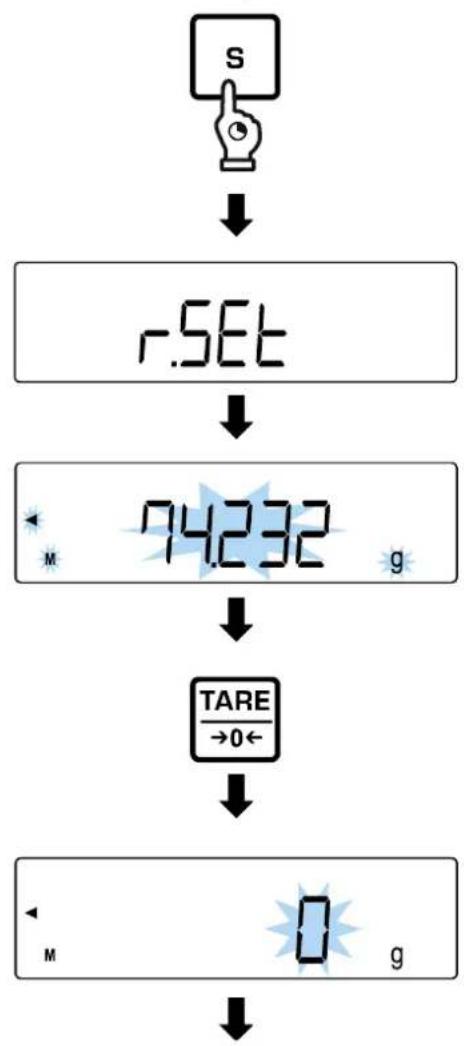

Wenn sich die Waage im Messmodus befindet, [S]-Taste für ca. 2 Sekunden gedruckt halten
Wenn angezeigt wird, [S]-Taste loslassen
Letzter gespeicherte Referenzwert für das Sollgewicht wird angezeigt und blinkt
Referenzprobe (Sollgewicht) auf die Wäge-platzte legen
[F]-Taste drücken, um Referenzwert zu speichern

Akustisches Signal ertont und Wert der Referenzprobe wird kurz angezeigt
Referenzprobe entfernen
oder wird angezeigt
Letzte Differenz zur Referenzprobe wird angezeigt und blinkt
Referenzprobe für die Toleranzgrenze auf die Wägeplatte legen
[F]-Taste drücken, um Referenzwert zusspeichern
Akustisches Signal erfort und Differenz zur Referenzprobe wird kurz angezeigt
Referenzprobe entfernen

Falls die Anzahl der Toleranzgrenzen mehr als 1 beträgt:

Auf dem Display wird (oder ... ) angezeigt
Letzte Differenz zur Referenzprobe wird angezeigt und blinkt

Referenzprobe für die Toleranzgrenze auf die Wägeplatte legen
[F]-Taste drücken, um Referenzwert zu speichern
Akustisches Signal ertont und Differenz zur Referenzprobe wird kurz angezeigt
Referenzprobe entfernen
Wenn sich die Waage im Messmodus befindet, [S]-Taste für ca. 2 Sekunden gedruckt halten
Wenn < r. SET> angezeigt wird, [S]-Taste loslassen
Letzter gespeicherte Referenzwert für das Sollgewicht wird angezeigt und blinkt
[TARE/ZERO]-Taste drucken
< 0 g> wird angezeigt und blinkt
Referenzwert (Sollgewicht) eingeben (Numerische Eingabe: s. Kap. 3.3.1)

Numerische Eingabe:

[S]-Taste drucken
Akustisches Signal ertont und eingebenan Wert wird kurz angezeigt (in dieser Beispiel: Gewichtswert)
oder wird angezeigt
Letzte Differenz zur Referenzprobe wird angezeigt und blinkt
Differenz zum Sollgewicht wie oben beschrieben eingeben

Falls die Anzahl der Toleranzgrenzen mehr als 1 beträgt:

Auf dem Display wird (oder ... ) angezeigt
Letzte Differenz zur Referenzprobe wird angezeigt und blinkt
Differenz zum Sollgewicht wie oben beschreiben eingeben

13.10 Wiegen der Proben

Wägegut auf die Wägeplatte legen

1800

Beurteilung des Werts wird auf der Anzeige dargestellt

14 Summieren

Die Application Summieren ermittelicht Ihnen das Wiegen verschiedener Proben und das Aufsummieren der Gewichtswerte. Diese Funktion kann zum Beispiel für das Wiegen einzelner Chargin verwendet werden, um den Gesamtbestand zu ermitteltn.

• Das Summieren ist verfügbar für folgende Applikationen: Wägen, Prozentwägen, Stückzahlen
• Standardmäßig ist < 2 . SEL 0> eingestellt (Funktion deaktiviert)

Das Summieren kann auf zwei Arten erfolgen:

• Aufsummieren von Einzelwädungen durch Austauschen der Probe auf der Wägeplatte: TOTAL-Adding (s. Kap. 14.2.1)
• Aufsummieren von Einzelwädungen ohne Austauschen der Proben auf der Wägeplatte (Waage tariert nach dem Summieren automatisch): NET-Adding (s. Kap. 14.2.2)

14.1 Auswahl der Funktion Summieren

Im Menu < 2 .SEL1> auswahlen (Navigation im Menu:s.Kap.8.3) Wenn gleichzeitig die Toleranz-Funktion verwendet werden soll, < 2 SEL 3> auswahlen
[F]-Taste drucken
Auf dem Display wird < 2C . Ad.M> angezeigt
Mit den Tasten [↑] und [↓] (oder [TARE/ZERO]-Taste) die gewünschte Referenzstückzahl auswahlen

TOTAL-Adding: Aufsummieren von Einzelwagungen durch Austauschen der Probe auf der Wägeplatte
NET-Adding: Aufsummieren von Einzelwä gungen ohne Austauschen der Proben auf der Wägeplatte (Waage tariert nach dem Summieren automatisch)

[S]-Taste drücken, um Einstellungen zu speichern und in den Messmodus zurückzukehren

14.2 Anwendung der Summier-Funktion

Die Fehlermeldung erscheint, wenn Sie die Proben nicht korrekt aufgelegt haben (Mehr Informationen: s. Kap. 21.1)

14.2.1 TOTAL-Adding

Waage auf < 2C . Ad.M 1> einstellen (s. Kap. 14)

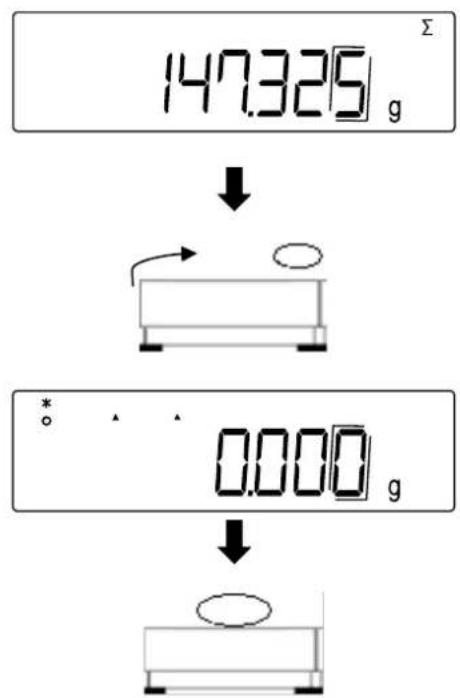

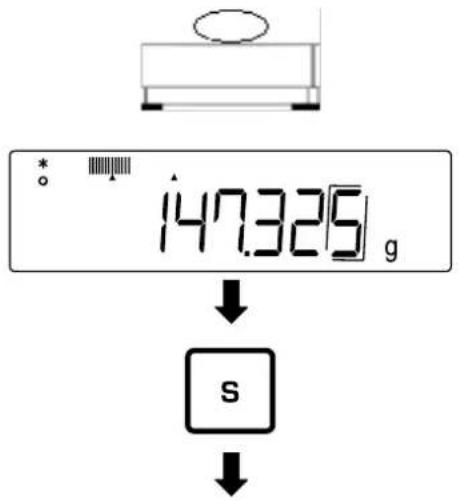

Erste Probe auf die Wägeplatte legen und warten, bis auf der Anzeige ein Sternchen <^> zu sehen ist
[S]-Taste drucken
Gewichtswert wird gespeichert
Akustisches Signal ertont und < > wird kurz zusammen mit der Gewichtssumme angezeigt
Probe von der Wägeplatte entfernen (Waage führt automatische Nullstellung durch)
Warten bis die Waage < 0> anzeigt
Neue Probe auf die Wägeplatte legen und Schritte wiederholen

14.2.2 NET-Adding

Waage auf < 2C.Ad.M2> einstellen (s. Kap. 14)
Erste Probe auf die Wageplatte legen und warten, bis auf der Anzeige ein Sternchen < ^> zu sehen ist

[S]-Taste drucken
Gewichtswert wird gespeichert
Akustisches Signal ertont und < > wird kurz zusammen mit der Gewichtssumme angezeigt

Warten bis die Waage < 0> anzeigt
Weitere Probe auf die Wägeplatte legend und Schritte wiederholen

14.3 Löschen der Gesamtsumme

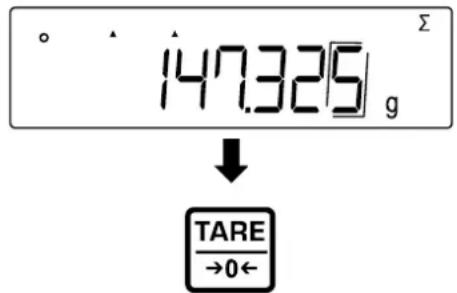

• Wenn sich die Waage im Messmodus befindet, so oft [F]-Taste drucken, bis auf dem Display < > angezeigt wird
  [TARE/ZERO]-Taste drucken

15 Einstellungen

• [F]-Taste für ca. 2 Sekunden drücken bis angezeigt wird
• Navigation im Menu s. Kap. 8.3

15.1 Zero-Tracking

Kleine Gewichtsschwankungen (z.B. durch Partikel auf der Wägeplatte) können durch das Zero-Tracking automatisch tariert werden.

Im Menu zu < 3 . A.0> navigieren und Einstellung auswahlen

0 | Deaktiviert
1 Aktiviert

15.2 Stabilitätseinstellungen

Die Stabilitätseinstellungen beeinflussen die Bewertung von Gewichtsschwankungen auf der Wägeplatte und inwiefern der Gewichtswert als stabiler Wert angezeigt wird.

15.2.1 Empfindlichkeit

Im Menu zu < 4 .Sd.> navigieren und Empfindlichkeit auswahlen

2 | Starke Empfindlichkeit (Ruhige Umgebung)
3 Normale Empfindlichkeit (Standard)
4 Schwache Empfindlichkeit (Unruhige Umgebung)

15.2.2 Anzeigegeschwindigkeit

Über die Anzeigegeschwindigkeit konnen Sie die Waage an die Umgebungsbedingungen anpassen. Die Anzeigegeschwindigkeit beeinflusst die Stabilitätsanzeige der Waage.

Im Menu zu < 5. rE.> navigieren und Anzei-gegeschwindigkeit auswahlen

0 | Sehr Schnell (Sehr ruhige Umgebung)
1 Schnell (Ruhige Umgebung)
2 Normal
3 Langsam (Unruhige Umgebung)

15.3 Bargraph-Anzeige

Mithilfe der Bargraph-Anzeige zeigt die Waage an, wie stark die Wageplatte bezüglich ihres Wägebereichs belastet ist.

Im Menu zu < 8 . b.G.> navigieren und Anzeige-Einstellung auswahlen

0 Deaktiviert
1 Aktiviert

15.4 Automatische Sleep-Funktion

Wenn die automatische Sleep-Funktion aktiviert ist, schaltet die Waage automatisch die Anzeige aus, wenn sie innerhalb eines Zeitraums von 3 Minuten nicht mehr benutzt wird.

i

• Sleep-Modus der Waage erfolgt nicht,
  ^ wenn das Menu der Waage geöffnet ist
• wenn sich Wagegut auf der Wageplatte befindet und der Wert instabil ist
• Durch Berühren der Wägeplatte oder Tastendruck kann der SleepModus verlassen werden
• Datenausgaben sind während des Sleep-Modus möglich

A. R5. 1

Im Menu zu < 9 A.S.> navigieren und Ein-. stellung auswahlen

0 Deaktiviert
1 Aktiviert

Bei aktiviertem Sleep-Modus:

Die Anzeige der Waage schaltet sich nach 3 Minuten aus
SLEEP-LED leuchtet

15.5 Einstellen der Wägeinheiten

An der Waage konnen zwei Wägeinheiten (A und B) eingestellt werden. Wahrend des Wägens kann die Anzeige zwischen diesen beiden Einheiten durch Drücken der [F]-Taste gewechselt werden.

• Einheit A kann für alle Wägeapplikationen verwendet werden
• Einheit B kann nur für das einfache Wägen verwendet werden

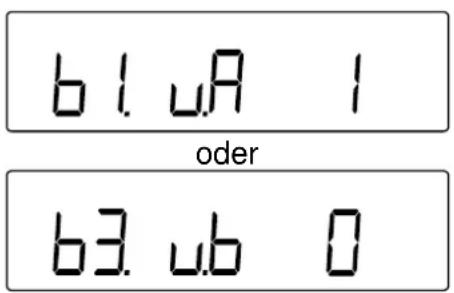

Im Menu zu oder navigieren

Einheit A einstellen Einheit B einstellen

Einstellung auswahlen

0 Deaktiviert (Einstellung nur bei Einheit B verfügbar)
1 g (Gramm)
2 kg (Kilogramm)
4 ct (Karat)

15.6 Datum und Uhrzeit

15.6.1 Anzeigeformat einstellen

Im Menu zu navigieren und Einstellung auswahlen

1 | Jahr - Monat - Tag
2 | Monat - Tag - Jahr
3 | Tag - Monat - Jahr

15.6.2 Datum und Uhrzeit einstellen

[F]-Taste für ca. 5 Sekunden gedrückt halten
Anzeige wechselt zu und anschließend
[F]-Taste loslassen

[F]-Taste drucken

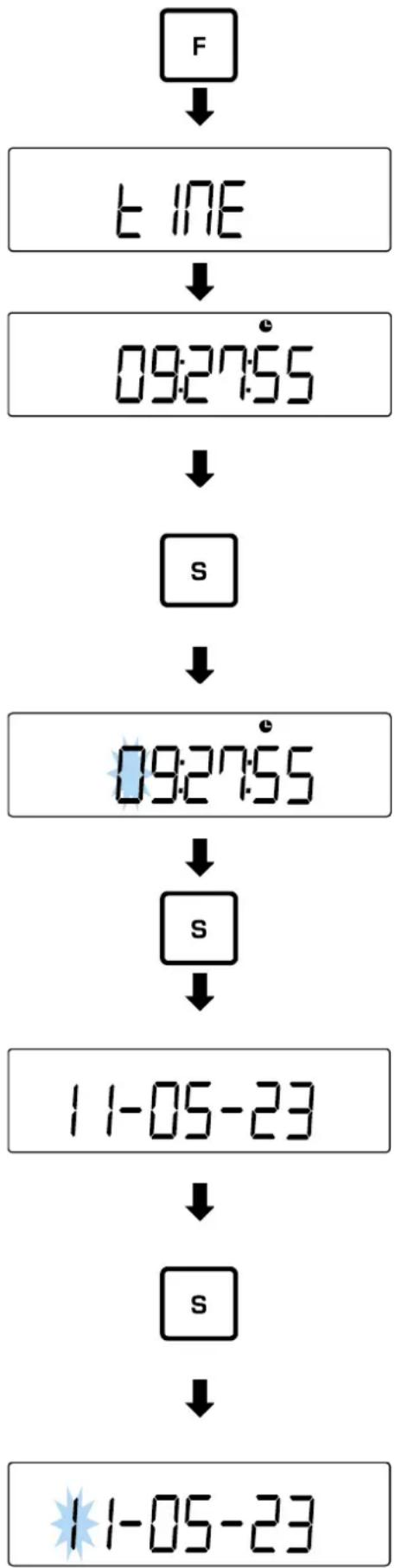

Uhrzeit eingeben:

Anzeige wechsel zu und anschließend zur Anzeige der Uhrzeit (24-Stunden-Format)
Mit der [TARE/ZERO]-Taste können die Sekunden auf 00 gestellt und auf die{nachste Minute auf- oder abgerundet werden
[S]-Taste drucken, um zur Einstellung der Uhrzeit zu gelangen (mit der [F]-Taste kann direkt zur Einstellung des Datum's übergegangen werden)
Uhrzeit eingeben: Stunden:Minuten:Sekunden (Numerische Eingabe: siehe Kap. 3.3.1)
[S]-Taste drücken, um Uhrzeit zu speichern

Datum eingeben:

Anzeige wechselt zu und anschließend zur Anzeige des Datum's (Anzeige-format: siehe Kap. 15.6.1)
[S]-Taste drucken, um zur Einstellung des Datums zu gelangen (mit der [F]-Taste kann die Einstellung übersprungen und in den Wagemodus zurückgekehrt werden)
Datum eingeben: Reihenfolge ist abhängig vom Anzeigeformat (Numerische Eingabe: siehe Kap. 3.3.1)

[S]-Taste drucken, um Einstellungen zu speichern und in den Wagemodus zurückzukehren

15.7 Automatische Einschaltfunktion

Wenn die automatische Einschaltfunktion aktiviert ist, schaltet sich die Waage automatisch ein, wenn diese an das Netz angeschlossen wird. Das Drücken der [ON/OFF]-Taste ist dann nicht mehr notwendig. Diese Funktion kann z.B. verwendet werden, wenn die Waage in Verbindung mit anderen Geräten verwendet wird.

Im Menu zu navigieren und Einstellung auswahlen

0 Deaktiviert
1 Aktiviert

16 Erweiterte Einstellungen

• [F]-Taste und [TARE/ZERO]-Taste gemeinsitzig für ca. 2 Sekunden drucken bis angezeigt wird
• Navigation im Menu s. Kap. 8.3

16.1 Waagen-Identifikationsnummer

Durch die Vergabe einer Waagen-Identifikationsnummer (ID) lasst sich ihre Waage von anderen Waagen unterscheiden. Die ID wird mit dem Justierprotokoll ausgegeben.

Für die ID konnen maximal 6 Zeichen vergeben werden

Im erweiterten Menu < 1 . Id 1> auswahlen
[S]-Taste drucken
Auf der Waage entscheidt die Anzeige der ID
[TARE/ZERO]-Taste drucken
Die ersteeingabestelleblinkt
ID eingeben (Numerische Eingabe: siehe Kap. 9.6) 0-9, A-F, -, Leerzeichen)

[S]-Taste drucken
Akustisches Signal ertont und Waage kehrt zurück in den Wagemodus

16.2 Messunsicherheit des externen Justiergewichts

Die Messunsicherheit gibt die Abweichung von der Anzeige zum externen Justiergewicht an. Durch die Eingabe der Messunsicherheit, kann diese Abweichung bei der Justierung oder dem Justiertest mit einem externen Justiergewicht berücksichtigt werden. Hierdurch kann die Justierung genauer erfolgen.

Messunsicherheit = Angezeigtes Gewicht - Nennwert

i

• These Funktionen sind nur für das Wagesystem PES verfügbar.
• Bei Verwendung von mehr als einem externen Justiergewicht,müssen die Abweichungen summiert und als Gesamt-Messunsicherheit eingegeben werden
• Die Messunsicherheitarfnd nicht mehr als + / - 100mg betragen.Anderenfallserscheint dieFehlermeldung.

16.2.1 Messunsicherheit eingeben

1. o.n.P. 0

Im erweiterten Menu zu < 2 o.M.P.> navigieren und Einstellung auswahlen
0 | Nicht eingeben
1 | Messunsicherheit eingeben

Messunsicherheit eingebehen:

<2. o.M.P. 1> auswahlen

[S]-Taste drucken

Letzter gespeicherte Wert für die Messun-sicherheit wird in mg angezeigt und blinkt

[TARE/ZERO]-Taste drucken

< 0 mg> wird angezeigt und blinkt
Messunsicherheit in mg eingeben (Numerische Eingabe: s. Kap. 3.3.1)

[S]-Taste drucken
Akustisches Signal ertont und Messunsicherheit wird kurz angezeigt
Waage kehrt in den Wagemodus zurück

16.2.2 Messabweichung übernehmen

Im erweiterten Menu zu < 4 M.E.H.> navigieren und Einstellung auswahlen

0 | Nicht übernehmer
1 Übernahme der Messunsicherheit aus der Justierung oder dem Justiertest mit externem Justiergewicht

17 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jeder Waage - gemäß dem zugrunde liegenden physikalischen Wageprinzip - am Aufstellort auf die dORT herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde).

Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfeihlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich.
• Darauf achten, dass sich keine Gegenstände auf der Wageplatte befinden.
• Vibrationen und Luftströme vermeiden.
• Justierung nur bei aufgelegter Standardwägeplatte durchführten.
• Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion erfolgt die Ausgabe des Justierprotokolls

17.1 Justierung mit internem Gewicht

• Diese Funktion ist nur für das folgende Wagesystem verfügbar: PEJ
• Sie können den Prozess abbrechen, wenn Sie die [PRINT]-Taste drucken

Wägeplatte entlasten
Im Menu < 7 CA.1> auswahlen (Navigation im Menu: siehe Kap. 8.3)
[S]-Taste drucken
Die Waage kehrt in den Wägemodus zurück
[CAL]-Taste drucken, um die interne Justierung zu starten

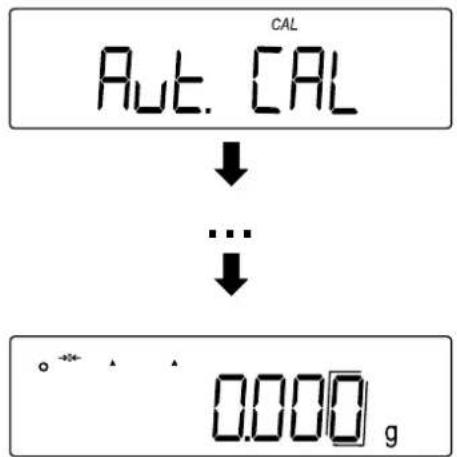

Nacheinander erscheinen verschiedene Nachrichten auf der Anzeige:

Wenn die Waage in den Wägemodus zurückkehrt, ist die interne Justierung abgeschlossen

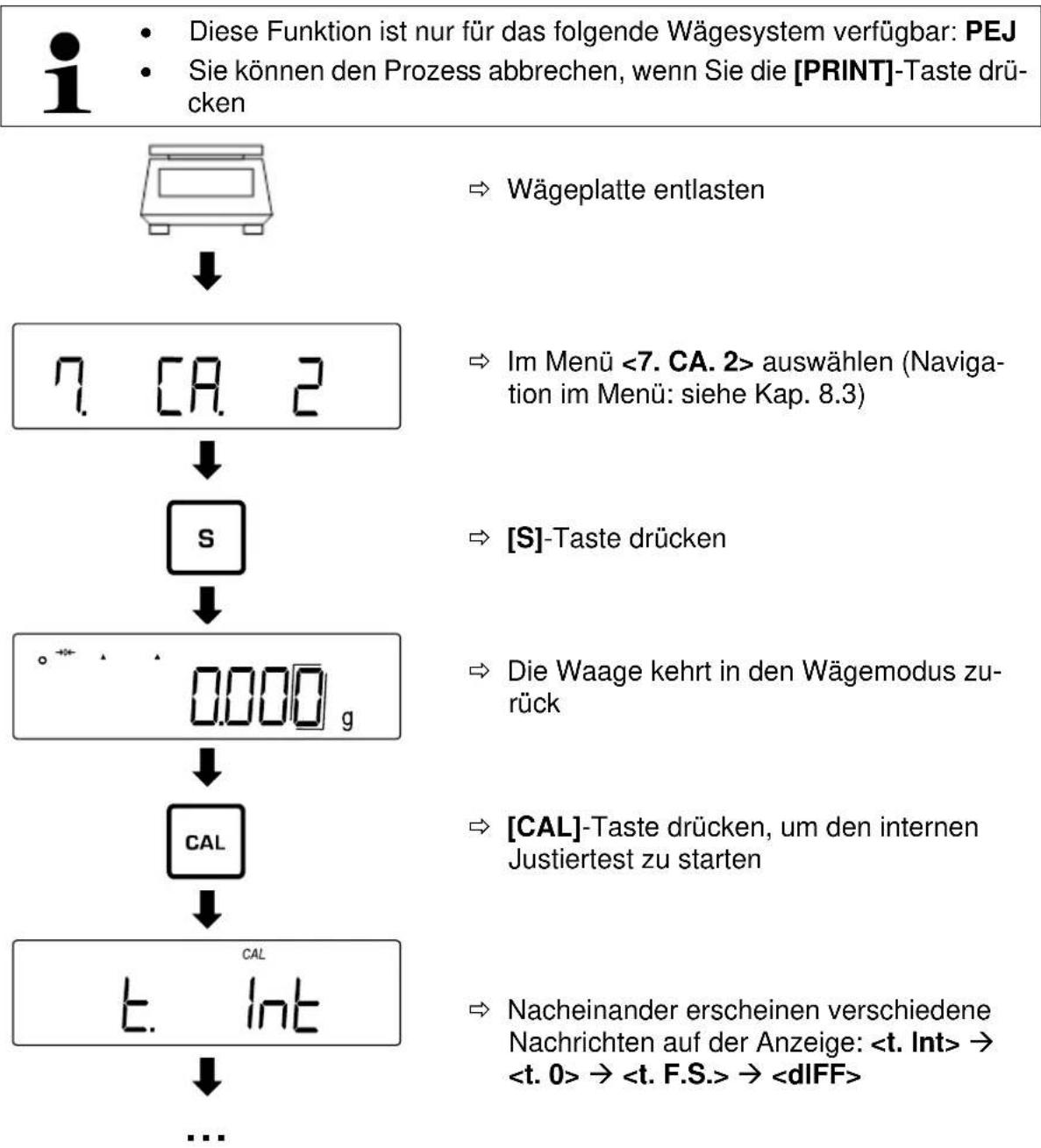

17.2 Justiertest mit internem Gewicht

Auf der Waage wird der Differenzwert zwischen dem Justiergewicht und dem realen Gewichtswert angezeigt (Messunsicherheit)
Beliebige Taste drucken, um in den Wägemodus zurückzukehren

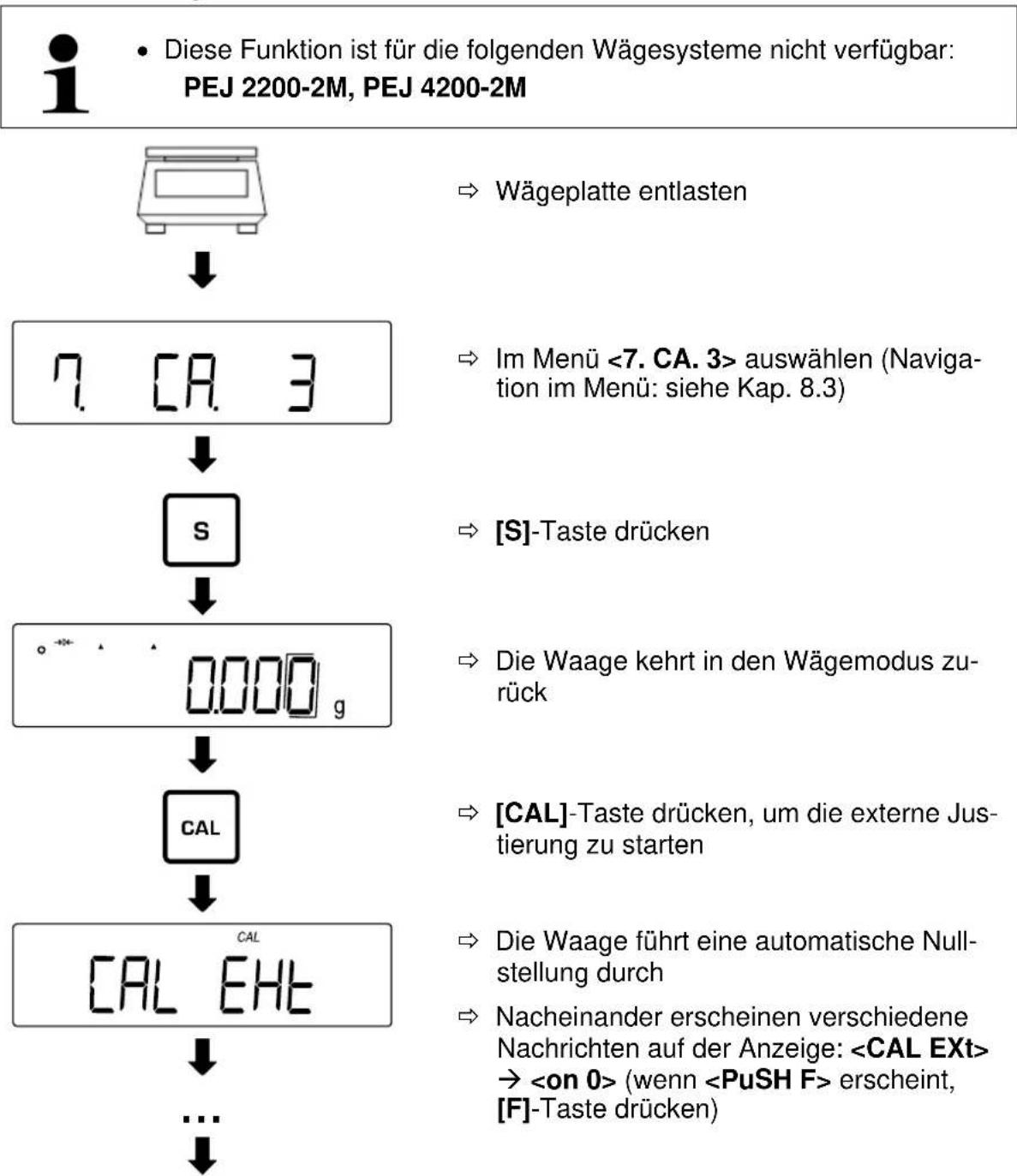

17.3 Justierung mit externem Gewicht

Nach Abschluss der Nullstellung erscheint die Nachricht auf der Anzeige

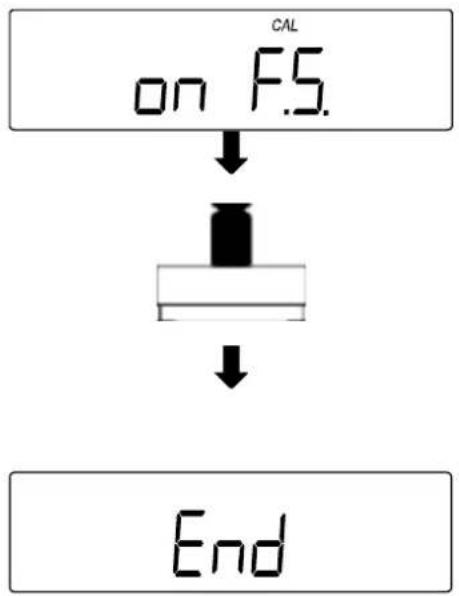

Justiergewicht mittig auf die Wageplatte stellen
Nacheinander erscheinen verschiedene Nachrichten auf der Anzeige:
Die Waage kehrt in den Wagemodus zurück
Wageplatte entlasten

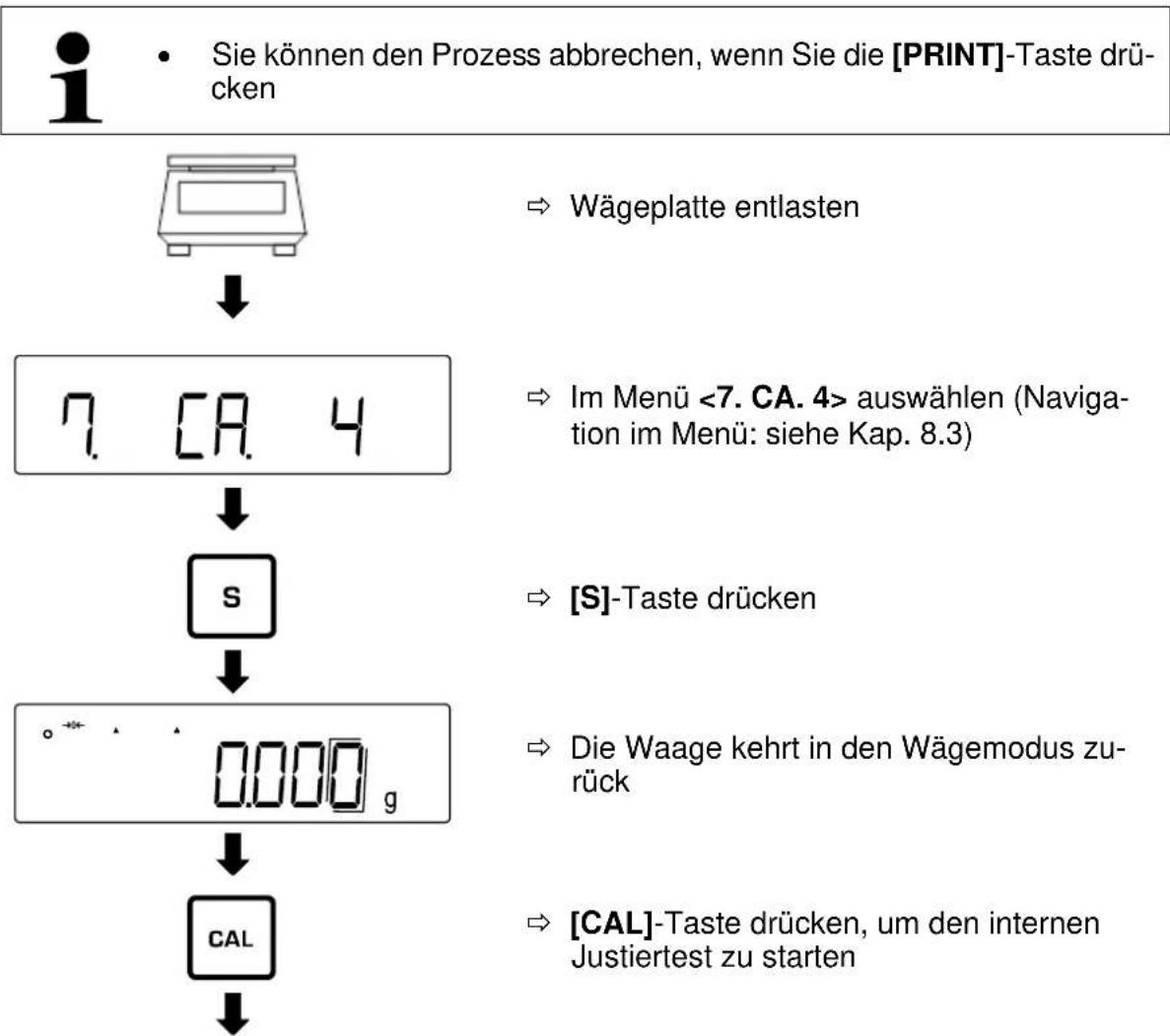

17.4 Justiertest mit externem Gewicht

Die Waage führte eine automatische Nullstellung durch

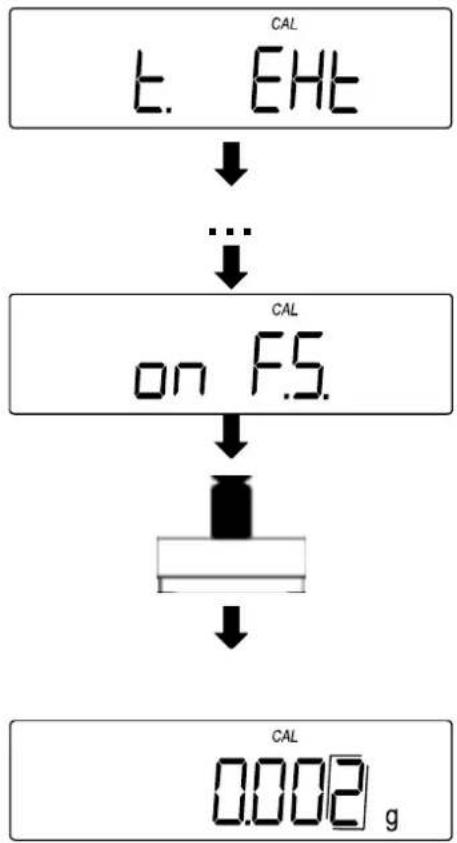

Nach Abschluss der Nullstellung erscheint die Nachricht auf der Anzeige
Justiergewicht mittig auf die Wageplatte stellen
Auf der Waage wird der Differenzwert zwischen dem Justiergewicht und dem realen Gewichtswert angezeigt (Messunsicherheit)
Beliebige Tastes drucken, um in den Wagemodus zurückzukehren

17.5 Justage Protokoll

Ausgabe des Wägeprotokolls aktivieren / deaktivieren:

Im Menu zu navigieren und Einstellung auswahlen

0 Deaktiviert 1 Aktiviert

Justage-Protokoll / Justiertest-Protokoll aktivieren / deaktivieren:

Im Menu auswahlen
Im Menu zu navigieren und Einstellung auswahlen

0 Deaktiviert 1 Aktiviert (Ausgabe nach jeder Justage / jedem Justiertest)

Ausgabe des Protokolls nach der Justage oder dem Justiertest:

Nach der Justage oder dem Justiertest wird auf der Waage angezeigt
Die Anzeige verschwindet, sobald die Datenausgabe beendet ist

18 Eichung

Allgemeines:

Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

• Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird.
• Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
  Zuamtlichen Zwecken
• bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Waagen im gesetzlich geregelten Bereich ( -> geechte Waagen) mussen im Eichgültigkeitszeitaum die Verkehrsehferlergrenzen einhalten - diese betragen i.d.R. die doppelten Eichfehlergrenzen.

Läuft dieser Eichgültigkeitszeitraum ab, so muss eine Nacheichung erfolgen. Soltte zum Bestehen dieser Nacheichung eine Justage der Waage zum Einhalten der Eichfehlergrenzen notwendig sein, so stellt dies kein Garantiefall dar.

Eichhinweise:

Für die in den technischen Daten als eichfähig gekennzeichne Waagen liegt eine EU Bauartzulassung vor. Wir die Waage wie oben beschreiben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.

Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre.

Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken daraufhin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.

19 Schnittstellens

Über die Schnittstelle kann die Waage mit externen PeripheriegerätenCOMMUNIZIEREN. Die Datenausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umgekehrt konnen Steuerbefehle und Dateneingaben über die angeschlossenen Geräte (z.B. PC, Tastatur, Barcodeleser) erfolgen.

19.1 RS232C-Schnittstelle zur Dateneingabe und -ausgabe

Die Waage ist standardmäßig mit einer RS232C-Schnittstelle für den Anschluss eines Peripheriegerats (z.B. Drucker oder Computer) ausgestattet.

19.1.1 Technische Daten

Anschluss

9 pin d-Subminiaturbuchse

Baud-Rate

1200/2400/4800/9600/19200 wahlbar

Parität

Pin No	Signal	Input/Output	Funktion
1	-	-	-
2	RXD	Input	Daten empfangen
3	TXD	Output	Daten ausgegeben
4	DTR	Output	HIGH (wenn Waage ein-geschalten ist)
5	GND	-	Signal Ground
6	-	-	-
7	-	-	-
8	-	-	-
9	-	-	-

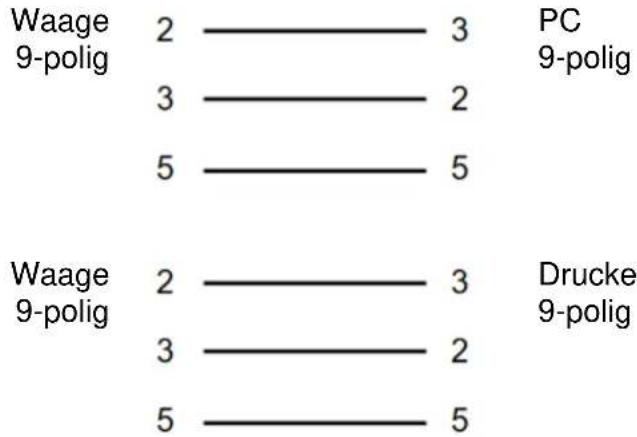

19.1.2 Schnittstellenkabel

19.2 DIN8P-Schnittstelle zur Datenausgabe

Die Waage ist standardmäßig mit einer DIN8P-Schnittstelle ausgestattet. Diese dupli-ziert die Datenausgabe der RS232C-Schnittstelle.

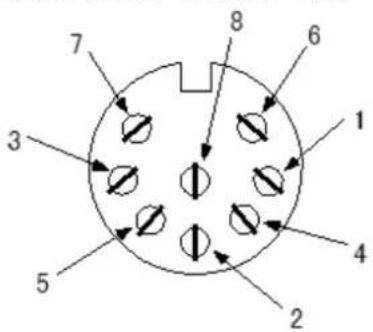

19.2.1 Technische Daten

Anschluss DIN8P

Baud-Rate 1200/2400/4800/9600/19200 wahlbar
Parität Leer / Ungerade Zahl / Gerade Zahl

Pinbelegung:

Pin No	Signal	Input/Output	Funktion
1	EXT.TARE	Input	External Tara-Subtraktion oder Nullstellung
2	-	-	-
3	-	-	-
4	TXD	Output	Datum ausgegeben
5	GND	-	Signal Ground
6	-	-	-
7	-	-	-
8	-	-	-

Die Tara-Subtraction kann von einem externen Gerät ausgeführrt werden, indem ein Kontakt oder ein Transistorschalter zwischen Pin 1 (EXT. TARE) und Pin 5 (GND) angeschlossen wird. Dabei ist eine Einschlattzeit von mindestens 400 ms einzuhalten (Leerlaufspannung: 15 V, wenn die Waage ausgeschelt ist, Ableitstrom: 20 mA, wenn sie eingeschaltet ist).

19.3 Formate der Datenausgabe (6/7-stellig)

• These Datenformate sind nur für das Wagesystem PES verfügbar.

19.3.1 Datenzusammensetzung

- 6-stelliges Datenformat

Bestehend aus 14 Zeichen, einschließlich der Endzeichen (CR = 0DH LF = 0AH)^*

1	2	3	4	5	6	7	8	9	10	11	12	13	14
P1	D1	D2	D3	D4	D5	D6	D7	U1	U2	S1	S2	CR	LF

- 7-stelliges Datenformat

Bestehend aus 15 Zeichen, einschließlich der Endzeichen (CR=0DH, LF=0AH)

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
P1	D1	D2	D3	D4	D5	D6	D7	D8	U1	U2	S1	S2	CR	LF

• Endzeichen: CR = Absatz, LF = Zeile

19.3.2 Datenbeschreibung

Vorzeichen:

P1 = 1 Zeichen

P1	Code	Bedeutung
+	2BH	Daten sind 0 oder positiv
-	2DH	Daten sind negativ

Numerische Daten:

D1-D7/D8/D9	Code	Bedeutung
0 - 9	30H - 39H	Zahlen 0 bis 9
.	2EH	Dezimalpunkt (Position nicht fest)
Sp	20H	Leerzeichen vor numerischen Daten Wenn numerische Daten keine Dezimalstelle enthalten, wird an der niedrigwertigsten Stelle ein Leerzeichen und kein Dezimalpunkt aus-gegeben
/	2FH	Trennzeichen, das links von der nicht eichrelevanten Stelle eingefügt wird

*Sp = Leerzeichen

Einheiten:

U1, U2 = 2 Zeichen: Zur Anzeige der Einheit der numerischen Daten

U1	U2	Code (U1)	Code (U2)	Bedeutung	Symbol
Sp	G	20H	47H	Gramm	g
K	G	4BH	47H	Kilogramm	kg
C	T	43H	54H	Karat	ct
P	C	50H	43H	Stücke	Pcs
Sp	%	20H	25H	Prozent	%

*Sp = Leerzeichen

Ergebnisbewertung bei Wagen mit Toleranzbereich:

S1 = 1 Zeichen

S1	Code	Bedeutung
L	4CH	Untere Toleranzgrenze untersritten (LOW / -)
G	47H	Innerhalb des Toleranzbereichs (OK / TOL ✓)
H	48H	Obere Toleranzgrenze übersritten (HIGH / +)
1	31H	1. Grenze
2	32H	2. Grenze
3	33H	3. Grenze
4	34H	4. Grenze
5	35H	5. Grenze
T	54H	Summe
U	55H	Stückgewicht
Sp	20H	Kein Bewertungsergebnis oder Datentyp angegeben
d	64H	Brutto

*Sp = Leerzeichen

Status der Daten:

S2 = 1 Zeichen

S2	Code	Bedeutung
S	53H	Datum stabil
U	55H	Datum nicht stabil
E	45H	Datum aufsichtigt, alle Daten außer S2 unzuverlössig
Sp	20H	Kein spezieller Status

*Sp = Leerzeichen

19.4 Formate der Datenausgabe (Spezielles Format 1)

These Datenformate sind nur für das Wagesystem PES verfügbar.

19.4.1 Datenzusammensetzung

Bestehend aus 14 Zeichen, einschließlich der Endzeichen (CR=0DH, LF=0AH)*

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
P1	Sp	D1	D2	D3	D4	D5	D6	D7	D8	Sp	U1	U2	U3	CR	LF
Polarität	Leerzeichen	Messdaten (inkl. Dezimalpunkt)								Leerzeichen	Einheit			Endzeichen

• Endzeichen: CR = Absatz, LF = Zeile

19.4.2 Datenbeschreibung

Vorzeichen:

P1 = 1 Zeichen

P1	Code	Bedeutung
+	2BH	Daten sind 0 oder positiv
-	2DH	Daten sind negativ

Numerische Daten:

D1-D8	Code	Bedeutung
0 - 9	30H - 39H	Zahlen 0 bis 9
.	2EH	Dezimalpunkt (Position nicht fest)
Sp	20H	Leerzeichen vor numerischen Daten Wenn numerische Daten keine Dezimalstelle enthalten, wird an der niedrigwertigsten Stelle ein Leerzeichen und kein Dezimalpunkt aus-gegeben
/	2FH	Trennzeichen, das links von der nicht eichrelevanten Stelle eingefügt wird

^*Sp = Leerzeichen

Einheiten:

U1, U2, U3 = 3 Zeichen: Zur Anzeige der Einheit der numerischen Daten

U1	U2	U3	Code (U1)	Code (U2)	Code (U3)	Bedeutung	Symbol
g	Sp	Sp	67H	20H	20H	Gramm	g
k	g	Sp	6BH	67H	20H	Kilogramm	kg
c	t	Sp	63H	74H	20H	Karat	ct
p	c	s	70H	63H	73H	Stücke	Pcs
%	Sp	Sp	25H	20H	20H	Prozent	%
Sp	Sp	Sp	20H	20H	20H	Datum instabil	<0> wird nicht angezeigt

*Sp = Leerzeichen

19.4.3 Fehlermeldungen

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Sp	Sp	Sp	Sp	Sp	Sp	H	Sp	Sp	Sp	Sp	Sp	Sp	Sp	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Sp	Sp	Sp	Sp	Sp	Sp	L	Sp	Sp	Sp	Sp	Sp	Sp	Sp	CR	LF

19.5 Formate der Datenausgabe (Spezielles Format 2)

These Datenformate sind nur für das Wagesystem PES verfügbar.

19.5.1 Datenzusammensetzung

Bestehend aus 14 Zeichen, einschließlich der Endzeichen (CR=0DH, LF=0AH)*

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
S1	S2	S3	Sp	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	Sp	U1	U2	U3	CR	LF
Status			Leerzeichen	Messdaten (inkl. Polarität und Dezimalpunkt)										Leerzeichen	Einheit			Endzeichen

• Endzeichen: CR = Absatz, LF = Zeile

19.5.2 Datenbeschreibung

Status:

S1, S2, S3 = 3 Zeichen

S1	S2	S3	Code (S1)	Code (S2)	Code (S3)	Bedeutung
S	Sp	S	53H	20H	53H	Daten sind stabil
S	Sp	D	53H	20H	44H	Daten sind instabil

Numerische Daten:

10 Zeichen, rechtsbündig

D1-D10	Code	Bedeutung
-	2DH	Negative Daten
0 - 9	30H - 39H	Zahlen 0 bis 9
.	2EH	Dezimalpunkt (Position nicht fest)
Sp	20H	Leerzeichen vor numerischen Daten Wenn numerische Daten keine Dezimalstelle enthalten, wird an der niedrigstwertigen Stelle ein Leerzeichen und kein Dezimalpunkt aus-gegeben
/	2FH	Trennzeichen, das links von der nicht eichrelevanten Stelle eingefügt wird

*Sp = Leerzeichen

Einheiten:

U1, U2, U3 = 3 Zeichen, variable Länge: Zur Anzeige der Einheit der numerischen Daten

U1	U2	U3	Code (U1)	Code (U2)	Code (U3)	Bedeutung	Symbol
g			67H			Gramm	g
k	g		6BH	67H		Kilogramm	kg
c	t		63H	74H		Karat	ct
p	c	s	70H	63H	73H	Stücke	Pcs
%			25H			Prozent	%

*Sp = Leerzeichen

19.5.3 Fehlermeldungen

<0-Err>:

1	2	3	4	5
S	Sp	+	CR	LF

1	2	3	4	5
S	Sp	-	CR	LF

19.6 Formate der Datenausgabe (CBM)

19.6.1 Datenzusammensetzung

26-stelliges Datenformat

Bestehend aus 26 Zeichen, einschließlich der Endzeichen (CR = 0DH LF = 0AH)^*

1	2	3	4	5	6	7	8	9	10	11	12	13
S1	C1	Sp	T1	T2	T3	T4	T5	T6	D1	D2	D3	D4
14	15	16	17	18	19	20	21	22	23	24	25	26
D5	D6	D7	D8	D9	D10	D11	D12	U1	U2	Sp	CR	LF

- ERROR

1	2	3	4	5	6	7	8	9	10	11	12	13
*	*	Sp	E	R	R	O	R	Sp	*	*	*	*
14	15	16	17	18	19	20	21	22	23	24	25	26
*	*	*	*	*	*	*	*	*	*	Sp	CR	LF

• Endzeichen: CR = Absatz, LF = Zeile

19.6.2 Datenbeschreibung

Status:

S1 = 1 Zeichen

S1	Code (S1)	Bedeutung
Sp	20H	Daten sind stabil
*	2AH	Daten sind instabil

Ergebnisbewertung bei Wagen mit Toleranzbereich:

C1 = 1 Zeichen

S1	Code	Bedeutung
Sp	20H	Innerhalb des Toleranzbereichs (OK / TOL √) oder kein Bewertungsergebnis oder Datentyp angegeben
H	48H	Obere Toleranzgrenze übersritten (HIGH / +)
L	4CH	Untere Toleranzgrenze untersritten (LOW / -)
1	31H	1. Grenze
2	32H	2. Grenze
3	33H	3. Grenze
4	34H	4. Grenze
5	35H	5. Grenze

*Sp = Leerzeichen

Datentyp

^*Sp = Leerzeichen

Für PES:

T1

T2

T3

T4

T5

T6

Code

Bedeutung

T1

T2

T3

T4

T5

T6

Sp

Sp

Sp

Sp

Sp

Sp

20H

20H

20H

20H

20H

20H

Nettogewicht

T

O

T

A

L

Sp

54H

4FH

54H

41H

4CH

20H

Summe

G

Sp

Sp

Sp

Sp

Sp

47H

20H

20H

20H

20H

20H

Bruttogewicht

U

N

I

T

Sp

Sp

55H

4EH

49H

54H

20H

20H

Stückgewicht

^*Sp = Leerzeichen

Numerische Daten:

D1-D12:1-12 Zeichen

D1-D12	Code	Bedeutung
+	2BH	0 oder positive Daten
-	2DH	Negative Daten
0 - 9	30H - 39H	Zahlen 0 bis 9 0 auch für zero padding verwendet
.	2EH	Dezimalpunkt (Position nicht fest)
[	5BH	Nummer zwischen den Klammern “ [ “ und “ ] “ markiert die nicht eichrelevante Stelle
]	5DH
Sp	20H	Leerzeichen vor numerischen Daten Wenn numerische Daten keine Dezimalstelle ent-halten, wird an der niedrigstwertigen Stelle ein Leerzeichen und kein Dezimalpunkt ausgegeben

*Sp = Leerzeichen

Einheiten:

U1, U2 = 2 Zeichen

U1	U2	Code (U1)	Code (U2)	Bedeutung	Symbol
Sp	g	20H	67H	Gramm	g
k	g	6BH	67H	Kilogramm	kg
c	t	63H	74H	Karat	ct
P	C	50H	43H	Stücke	Pcs
Sp	%	20H	25H	Prozent	%

*Sp = Leerzeichen

19.7 Dateneingabe

• Bei der Dateneingabe auf Groß- und Kleinschreibung achten
• Warten Sie zwischen zwei Eingaben zunachst die Antwort der Waage ab

19.7.1 Eingabeformat 1

Eingabeformat:

1 2 3 4

C1 C2 CR LF

Beispiel für Eingabe der dauerhaften Ausgabe:

Eingabe:00

Nullstellen/Tarieren,Datenausgabe:

C1	C2	Code (C1)	Code (C2)	Bedeutung
T	Sp	54H	20H	Nullstellen / Tarieren
O	0	4FH	30H	Ausgabe beenden
O	1	4FH	31H	Dauerhafte Ausgabe
O	2	4FH	32H	Dauerhafte Ausgabe nur bei stabilen Wert-ten (Unterbrechung der Ausgabe bei in-stabilen Werten)
O	3	4FH	33H	[PRINT]-Taste drücken für einmalige Ausgabe
O	4	4FH	34H	Automatische Ausgabe, wenn Wägeplatte erneut belastet wird und Wert stabil ist
O	5	4FH	35H	Einmalige Ausgabe, immer dann, wenn Wert stabil ist (Keine Ausgabe bei instabilen Werten)
O	6	4FH	36H	Dauerhafte Ausgabe bei instabilen Wert-ten (Unterbrechung der Ausgabe bei stabilem Wert → stabiler Wert wird einmalig ausgegeben)
O	7	4FH	37H	[PRINT]-Taste drücken für einmalige Ausgabe bei stabilen Werten (Keine Ausgabe bei instabilen Werten)
O	8	4FH	38H	Einmalige Ausgabe
O	9	4FH	39H	Einmalige Ausgabe bei stabilem Wert
O	A	4FH	41H	Ausgabe in jedem voreingestelltien Zeitin-tervall
O	B	4FH	42H	Ausgabe in jedem voreingestelltien Zeitin-tervall, wenn Wert stabil ist (Unterbre-chung der Ausgabe bei instabilen Werten)

*Sp = Leerzeichen

Antwort:
A00	Eingabe erfolgreich
E01	Eingabefehler
E02	Fehler bei der Zeitinterval-Einstellung
E04	Tarierung oder Nullstellung kann nicht durchgeführt werden (Be-reichsüberschreitung, Gewichtsfehler, ...)

i

Die Befehle O8 und O9 werden zur Anfrage von Daten verwendet.
- Nach der Eingabe von O8 oder O9, gibt die Waage O0 darüber.
- Die Befehle O0 bis O7 werden nach Aktivierung so lange ausgeführnt, bis die Waage ausgeschalten wird. Wenn die Waage erneut eingehalten wird, sind die Ausgabeinstellungen auf Werkseinstellungen zurückgesetzt.
- Die Befehle OA und OB starten die Intervallausgabe. Werden sie erneut eingebehen, wird die Intervallausgabe beendet.

Wägefunktionen:

i

Die Wagefunktion, die durch die Eingabe eines Modus aktiviert werden kann, ist abhängig von der aktuell verwendeten Wägeapplication an de Waage (siehe Modus-Tabelle)
- Modus 3 kann nur aktiviert werden, wenn die Summier-Funktion aktiviert wurde
- Wenn keine Einheit B definiert wurde, aktiviert Modus 4 das einfache Wägen

C1	C2	Code (C1)	Code (C2)	Bedeutung
M	1	4DH	31H	Modus 1 einstellen
M	2	4DH	32H	Modus 2 einstellen
M	3	4DH	33H	Modus 3 einstellen
M	4	4DH	34H	Modus 4 einstellen

Modus	Einfaches Wä-gen	Stückzahlen	Prozentwagen	Dichtebestimmung
1	Nettogewicht (Einheit A)	Nettogewicht (Einheit A)	Nettogewicht (Einheit A)	Fehler
2	Bruttogewicht (Einheit A)	Stückzahlen	Prozentwagen	Fehler
3	Gesamtsumme Gewicht	Gesamtsumme Stückzahl	Gesamtsumme Prozent	Fehler
4	Nettogewicht (Einheit B)	Durchschnittliches Stückgewicht	Fehler	Fehler

Datum und Uhrzeit:

C1	C2	Code (C1)	Code (C2)	Bedeutung
D	D	44H	44H	Datum ausgegeben
D	T	44H	54H	Uhrzeit ausgegeben

Antwort:
A00	Eingabe erfolgreich
E01	Eingabefehler
E02	Fehler

Justieren/Justiertest:

Die Kommando C1 bis C4 Funktionieren nicht, wenn <7. CA. 0> eingestellt ist.

C1	C2	Code (C1)	Code (C2)	Bedeutung
C	0	43H	30H	Eingaben deaktivieren
C	1	43H	31H	Interne halbautomatische Justierung aus-führren
C	2	43H	32H	Internen Justiertest ausführren
C	3	43H	33H	Justierung mit externem Gewicht ausführ- ren
C	4	43H	34H	Justiertest mit externem Gewicht ausführ- ren

Antwort:
A00	Eingabe erfolgreich
E01	Eingabefehler
E02	Funktion ist deaktiviert
E03	Abgebrochen
E04	Ausführung nicht ordnungsgemäß

19.7.2 Eingabeformat 2

Eingabeformat (variable Länge):

1	2	3	4	...	...	...	n
C1	C2	,	D1	...	Dn	CR	LF

Beispiel fur Eingabe einer 2. Grenze (2. Grenze = 120g ):

Eingabe: LB,120.0

Beispiel für Eingabe einer Zeit für die Intervall-Ausgabe (Ausgabe alle 12 Stunden, 34 Minuten und 56 Sekunden):

Eingabe: IA,12,34,56 (Abgrenzung durch Kommas)

Achten Sie darauf, keine Wägeinheiten (z.B. g) einzugeben.

Intervallausgabe einstellen:

C1	C2	Code (C1)	Code (C2)	Bedeutung	D1 ... D8
I	A	49H	41H	Intervallausgabe ein-stellen	Zeitinterval-Eingabe: hh,mm,ss (hh = Stunden, mm = Minuten, ss = Sekunden → Trennung durch Kom-mas)

Toleranzwerte einstellen:

C1	C2	Code (C1)	Code (C2)	Bedeutung	D1 ... Dn
L	A	4CH	41H	1. Grenze	Numerischer Wert
L	B	4CH	42H	2. Grenze	Numerischer Wert
L	C	4CH	43H	Referenzwert (Soll-Wert)	Numerischer Wert
L	D	4CH	44H	3. Grenze	Numerischer Wert
L	E	4CH	45H	4. Grenze	Numerischer Wert

19.8 Antwortformate

A00 / Exx Format	Antwort ACK / NAK Format
A00: Normale Antwort E00-E99: Fehlerhafte Antwort	ACK: Normale Antwort NAK: Fehlerhafte Antwort

19.8.1 A00/Exx Format

Bestehend aus 5 Zeichen, einschließlich der Endzeichen (CR=0DH, LF=0AH)*

1	2	3	4	5
A1	A2	A3	CR	LF

• Endzeichen: CR = Absatz, LF = Zeile

Befehle:

A1	A2	A3	Code (A1)	Code (A2)	Code (A3)	Bedeutung
A	0	0	41H	30H	30H	Normale Antwort
E	0-9	0-9	45H	30H ↓ 39H	30H ↓ 39H	Fehlerhafte Antwort

19.8.2 ACK/NAK Format

Besteht aus einem Zeichen (ohne Endzeichen)

1

A1

Befehle:

A1	Code (A1)	Bedeutung
ACK	06H	Normale Antwort
NAK	15H	Fehlerhafte Antwort

19.9 Kommunikationseinstellungen

Einstellungen an der Waage konnen über das Menu durch Drücken der [F]-Taste vorgenommen werden.

Navigation im Menu siehe Kapitel 8.3

19.9.1 Aktivieren / Deaktivieren der Schnittstelle und Datenformat

Die Einstellungen 1, 2, 3, 41 und 42 sind nur für das Wagesystem PES verfügbar.

Im Menu zu < 6. I.F.> navigieren und Datenformat auswahlen

0 Deaktivieren der Schnittstelle
1 | 6-stelliges Datenformat
2 7-stelliges Datenformat
3 Erweitertes 7-stelliges Datenformat
4 Spezielle Datenformate

41 Spezielles Format 1
42 Spezielles Format 2
5CBM-Format

19.9.2 Kommunikationseinstellungen vornehmen

Die Kommunikationseinstellungen können erst vorgenommen werden, wenn die Schnittstelle aktiviert wurde (s. Kap. 19.9.1)

Ausgabebedingung einstellen:

6loc.7

Im Menu zu <61.0c.> navigieren und die gewünschte Einstellung auswahlen

0 Ausgabe beenden
1 Dauerhafte Ausgabe
Dauerhafte Ausgabe nur bei stabilen Werten (Unterbrechung der Ausgabe bei instabilen Werten)
3 Einmalige Ausgabe, wenn [PRINT]-Taste gedruckt wird
4 Automatische Ausgabe (Einmalige Ausgabe, wenn der Wert stabil ist. Die{nachste Ausgabe fur eine weitere Probe erfolgt, sobald die Anzeige durch Entlastung, Nullpunktjustierung oder Tarasubtraktion auf kleiner oder gleich Null stabilisiert wird).
5 Einmalige Ausgabe, immer dann, wenn Wert stabil ist (Keine Ausgabe bei instabilen Werten)
Dauerhafte Ausgabe bei instabilen Werten (Unterbrechung der Ausgabe bei stabilem Wert stabiler Wert wird einmalig ausgegeben)
7 [PRINT]-Taste drucken fur einmalige Ausgabe bei stabilen Werten (Keine Ausgabe bei instabilen Werten)
A Ausgabe in jedem voreingestellten Zeitinterval s. Kap. 19.9.3
Ausgabe in jedem voreingestelltien Zeitinterval, b wenn Wert stabil ist (Unterbrechung der Ausgabe bei instabilen Werten) s. Kap. 19.9.3

Baud-Rate einstellen:

Im Menu zu < 62.bL.> navigieren und die gewünschte Einstellung auswahlen

1	1200 bps
2	2400 bps
3	4800 bps
4	9600 bps
5	19200 bps

Parität einstellen:

Die Parität kann nur eingestellt werden, wenn die Schnittstelle auf 2 oder 3 eingestellt wurde (s. Kap. 19.9.1)

Im Menu zu <63.PA.> navigieren und die gewünschte Einstellung auswahlen

Datumlange einstellen:

Die Datenlänge kann nur eingestellt werden, wenn die Schnittstelle auf 3 eingestellt wurde (s. Kap. 19.9.1)

Im Menu zu <64.dL.> navigieren und die gewünschte Einstellung auswahlen

7	7 Bit
8	8 Bit

Stop-Bit einstellen:

Im Menu zu <65.St.> navigieren und die gewünschte Einstellung auswahlen

1	1 Bit
2	2 Bit

Umgang mit leeren Ziffern einstellen:

Im Menu zu <66.nu.> navigieren und die gewünschte Einstellung auswahlen

0 Mit 0 füllen (30H)
1 Mit Leerzeile füllen (20H)

Antwortformat einstellen:

Im Menu zu <67.rS.> navigieren und die gewünschte Einstellung auswahlen

1Format:A00/Exx
2 Format: ACK/NAK

19.9.3 Intervallausgabe

Ausgabeintervall einstellen:

Im Menu zu <61.0c.> navigieren und die gewünschte Einstellung auswahlen
Ausgabe in jeder voreingestellten Zeitinterval
Ausgabe in jeder voreingestellten Zeitinterval, wenn Wert stabil ist (Unterbrechung der Ausgabe bei instabilen Werten)
[S]-Taste für ca. 5 Sekunden gedrückt halten
Anzeige wechselt zu und anschlieBend
[S]-Taste loslassen

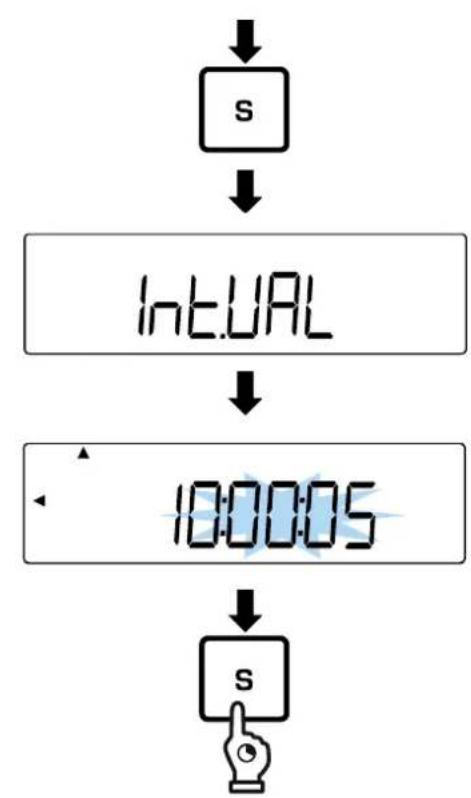

Ausgabeintervall eingeben:
Stunden:Minuten:Sekunden
(Numerische Eingabe: siehe Kap. 3.3.1)
[S]-Taste drucken, um Ausgabeinterval zu speichern
Akustisches Signal ertont und Waage kehrt zurück in den Wagemodus

Intervallausgabe starten:

[PRINT]-Taste drucken
Anzeige wechselt zu
Die Waage kehrt in den Wägemodus zurück
Auf der Anzeige wird das Uhrensymbol angezeigt, um die Intervallausgabe zu signalieren

Erneutes Drucken der [PRINT]-Taste beendet die Intervall-Ausgabe

19.10 Ausgabefunktionen

19.10.1 GLP konforme Datenausgabe

ISO / GLP / GMP konformes Protokoll aktivieren / deaktivieren:

E2 od 0

Im Menu auswahlen
Im Menu zu navigieren und Einstellung auswahlen

0 | Deaktiviert
1 | Aktiviert

Ausgabesprache einstellen:

E3 PF. 1

Im Menu auswahlen
Im Menu zu navigieren und Einstellung auswahlen

1 | Englisch
2 | Japanisch (Katakana)

Ausgabe des GLP konformen Wägeprotokolls:

E2 od 1

Im Menu auswahlen

Wägung durchführten
[PRINT]-Taste gedrückt halten

wird angezeigt

Kopfzeile wird ausgegeben

Wagedaten werden gemäß Einstellungen der Datenausgabe (s. Kap. 19.9.2) ausgegeben

Wenn die Datenausgabe beendet ist, [PRINT]-Taste gedrückt halten
