BEDIENUNGSANLEITUNG EW 6203NM Kern

Betriebsanleitung Präzisionswaagen Operating instruction Precision balances Mode d’emploi Balances de précision

EW/EG-BA-def-2431Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Version 3.1 2024-05 Betriebsanleitung Präzisionswaagen

5.2.6 Windschutz mit Glas-Schiebetüren (nur Modell KERN EW 120-4NM serienmäßig) .......... 17

• 5.3 Netzanschluss p. 18
• 5.4 Akkubetrieb (optional) p. 18
• 5.5 Anschluss von Peripheriegeräten p. 19
• 5.6 Erstinbetriebnahme p. 19
• 5.6.1 Power-Anzeige p. 19
• 5.6.2 Bar Graph-Anzeige p. 19
• 5.6.3 Stabilitäts-Anzeige p. 20
• 5.6.4 Waage Null-Anzeige p. 20
• 5.7 Justierung p. 21
• 5.8 Justieren p. 21

5.8.1 Justierung mit externem Gewicht (nur KERN EW-N) .......................................................... 21

5.8.2 Justierung mit internem Gewicht (nur KERN EG) ................................................................ 21

5.8.3 Justierung mit externem Gewicht (nur KERN EW) .............................................................. 23

6.2.2 Stückzählung (nicht bei Modell KERN EW120-4NM) ......................................................... 34

6.2.2.1 Addiermodus ...................................................................................................................................... 36

6.2.3 Prozentwägung (nicht bei Modell KERN EW120-4NM) ...................................................... 38

6.2.4 Wägen mit Toleranzbereich (nicht bei Modell KERN EW120-4NM) ................................... 39

• 6.2.4.1 Grundeinstellungen bei Wägungen mit Toleranzbereich p. 40
• 6.2.4.2 Eingabe der Grenzwerte durch Wägung p. 42
• 6.2.4.3 Eingabe der Grenzwerte über die Tastatur p. 44
• 7 Funktionen p. 46

7.1 Zugang und Änderung zahlreicher Funktionen: ............................................................. 46

7.2 Liste der Funktionsparameter .......................................................................................... 47

7.2.1 Parameter bei Wägungen mit Toleranzbereich (nicht bei Modell KERN EW120-4NM) ..... 49

7.2.2 Parameter für die serielle Schnittstelle ................................................................................ 50 7.2.3 Softwarestand anzeigen ....................................................................................................... 51 8 Datenausgang........................................................................................... 52

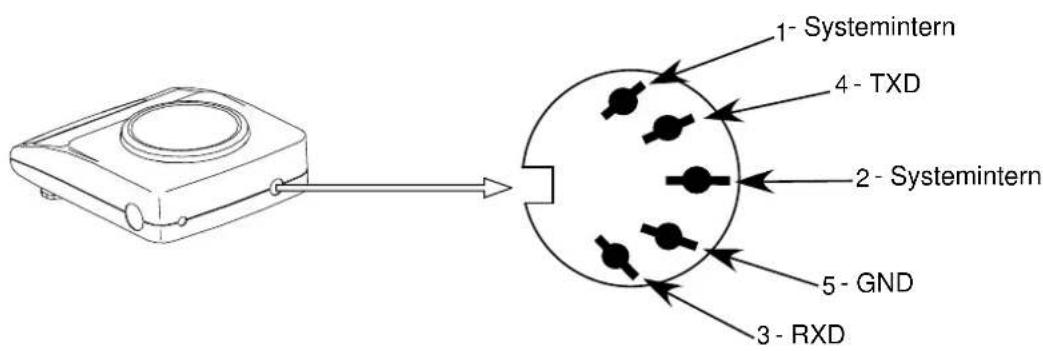

8.1 Beschreibung des serienmäßigen Datenausgangs (RS 232C) ..................................... 52

• 8.2 Technische Daten der Schnittstelle p. 52
• 8.3 Schnittstellenbeschreibung p. 52
• 8.4 Datenausgabe p. 53
• 8.4.1 Formate der Datenübertragung p. 53
• 8.4.2 Vorzeichen p. 54
• 8.4.3 Daten p. 54
• 8.4.4 Einheiten p. 55
• 8.4.5 Ergebnis der Bewertung / Datentyp p. 55
• 8.4.6 Status der Daten p. 55
• 8.5 Eingabebefehle p. 56
• 8.5.1 Befehlseingabeformat p. 56
• 8.5.2 Externer Tarierbefehl p. 56
• 8.5.3 Fernsteuerbefehle p. 56

8.6 Rückmeldung nach Datenübertragung ............................................................................ 57

1 Technische Daten KERN (Typ) EG 200-3AM EG 400-3AM EG 600-3AM Modell EG 220-3NM EG 420-3NM EG 620-3NM Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g Eichwert (e) 0,01 g 0,01 g 0,01 g Wägebereich (Max) 220 g 420 g 620 g Genauigkeitsklasse

Tarierbereich (subtraktiv) 220 g 420 g 620 g Mindestlast (Min) 0,02 g 0,02 g 0,1 g Mindeststückgewicht 0,001 g 0,001 g 0,001 g Referenzstückzahlen 10, 30, 50, 100 10, 30, 50, 100 10, 30, 50, 100 Kleinstes Teilegewicht beim Stückzählen - unter Laborbedin- gungen* 0,001 g 0,001 g 0,001 g Kleinstes Teilegewicht beim Stückzählen - unter Normalbe- dingungen** 0,01 g 0,01 g 0,01 g Reproduzierbarkeit 0,001 g 0,001 g 0,001 g Linearität ± 0,002 g ± 0,003 g ± 0,004 g Justiergewicht intern intern intern Einschwingzeit 3 sec. 3 sec. 3 sec. Wägeplatte, Edelstahl Ø 118 mm Ø 118 mm Ø 118 mm Nettogewicht (kg) 2,0 2,0 2,0 Einheiten , Eichschalter in Eichposition (Kap. 5.10) g, ct Einheiten , Eichschalter nicht in Eichposi- tion (Kap. 5.10) g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Zulässige Umgebungsbedin- gung 10° C bis 30° C Abmessungen der Waage (B x T x H) 180 x 235 x 75 mm (ohne Windschutz) 185 x 235 x 165 mm (mit Windschutz) Vibrationsfilter

Netzanschluss Netzadapter 100-240 V AC, 50/60 Hz; Waage 12 V DC, 1 A Schnittstelle RS 232 C Schnittstelle Akku optional; 6 V DC, 2000 mAh Unterflurwägung Einhängeöse, optional Höhenmeter bis 2000 m Verschmutzungsgrad

Aufstellort Nur in geschlossenen RäumenEW-EG-BA-def-2431

Tarierbereich (subtraktiv) 2200 g 4200 g Mindestlast (Min) 0,5 g 0,5 g Mindeststückgewicht 0,01 g 0,01 g Referenzstückzahlen 10, 30, 50, 100 10, 30, 50, 100 Kleinstes Teilegewicht beim Stückzählen - unter Laborbedin- gungen* 0,01 g 0,01 g Kleinstes Teilegewicht beim Stückzählen - unter Normalbe- dingungen** 0,1 g 0,1 g Reproduzierbarkeit 0,01 g 0,01 g Linearität ± 0, 02 g ± 0,02 g Justiergewicht intern intern Einschwingzeit 3 sec. 3 sec. Wägeplatte, Edelstahl 180 x 160 mm 180 x 160 mm Nettogewicht (kg) 3,7 3,7 Einheiten , Eichschalter in Eich-position (Kap. 5.10) g, ct Einheiten , Eichschalter nicht in Eichposi- tion (Kap. 5.10) g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Zulässige Umgebungsbedin- gung 10° C bis 30° C Abmessungen der Waage (B x T x H) 190 x 265 x 90 mm (ohne Windschutz) Vibrationsfilter

Netzanschluss Netzadapter 100-240 V AC, 50/60 Hz; Waage 12 V DC, 1 A Schnittstelle RS 232 C Schnittstelle Akku optional; 6 V DC, 2000 mAh Unterflurwägung Einhängeöse, optional Höhenmeter bis 2000 m Verschmutzungsgrad

Aufstellort Nur in geschlossenen RäumenEW-EG-BA-def-2431

KERN EW 220-3NM EW 420-3NM Ablesbarkeit (d) 0,001 g 0,001 g Eichwert (e) 0,01 g 0,01 g Wägebereich (Max) 220 g 420 g Genauigkeitsklasse

Tarierbereich (subtraktiv) 220g 420 g Mindestlast (Min) 0,02 g 0,02 g Mindeststückgewicht 0,001 g 0,001 g Referenzstückzahlen 10, 30, 50, 100 10, 30, 50, 100 Kleinstes Teilegewicht beim Stückzählen - unter Laborbedin- gungen* 0,001 g 0,001 g Kleinstes Teilegewicht beim Stückzählen - unter Normalbe- dingungen** 0,01 g 0,01 g Reproduzierbarkeit 0,001 g 0,001 g Linearität ± 0,002 g ± 0,003 g Empf. Justiergewicht, nicht beigegeben (Klasse) 200g (F1) 2 x 200g (E2) Einschwingzeit 2 sec. 2 sec. Wägeplatte, Edelstahl Ø 118 mm Ø 118 mm Nettogewicht (kg) 1,3 1,3 Einheiten , Eichschalter in Eich-position (Kap. 5.10) g, ct Einheiten , Eichschalter nicht in Eichposi- tion (Kap. 5.10) g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Zulässige Umgebungsbedin- gung 10° C bis 30° C Abmessungen der Waage mit Windschutz (B x T x H) 185 x 235 x 165 mm Abmessungen der Waage ohne Windschutz (B x T x H) 180 x 235 x 75 mm Vibrationsfilter

Netzanschluss Netzadapter 230 V, 50/60 Hz; Waage 12 V DC, 200 mA Schnittstelle RS 232 C Schnittstelle Akku optional Unterflurwägung Einhängeöse, optionalEW-EG-BA-def-2431

KERN EW 620-3NM EW 820-2NM EW 2200-2NM Ablesbarkeit (d) 0,001 g 0,01 g 0,01 g Eichwert (e) 0,01 g 0,01 g 0,1 g Wägebereich (Max) 620 g 820 g 2200 g Genauigkeitsklasse

Tarierbereich (subtraktiv) 620 g 820 g 2200 g Mindestlast (Min) 0,1 g 1 g 0,5 g Mindeststückgewicht 0,001 g 0,01 g 0,01 g Referenzstückzahlen 10, 30, 50, 100 10, 30, 50, 100 10, 30, 50, 100 Kleinstes Teilegewicht beim Stückzählen - unter Laborbedin- gungen* 0,001 g 0,01 g 0,01 g Kleinstes Teilegewicht beim Stückzählen - unter Normalbe- dingungen** 0,01 g 0,1 g 0,1 g Reproduzierbarkeit 0,001 g 0,01 g 0,01 g Linearität ± 0,004 g ± 0,01 g ± 0,01 g Empf. Justiergewicht, nicht beigegeben (Klasse) 500 g (E2) 1 x 200 g + 1 x 500 g(F1) 2000 g (F1) Einschwingzeit 2 sec. 2 sec. 2 sec. Wägeplatte, Edelstahl Ø 118 mm 170 x 142 mm 180 x 160 mm Nettogewicht (kg) 1,3 1,3 2,8 Einheiten , Eichschalter in Eich-position (Kap. 5.10) g, ct Einheiten , Eichschalter nicht in Eichposi- tion (Kap. 5.10) g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Zulässige Umgebungsbedin- gung 10° C bis 30° C Abmessungen der Waage mit Windschutz (B x T x H) 185 x 235 x 165 mm

Abmessungen der Waage ohne Windschutz (B x T x H) 180 x 235 x 75 mm 180 x 235 x 75 mm 190 x 265 x 90 mm Vibrationsfilter

Netzanschluss Netzadapter 230 V, 50/60 Hz; Waage 12 V DC, 200 mA Schnittstelle RS 232 C Schnittstelle Akku optional Unterflurwägung Einhängeöse, optionalEW-EG-BA-def-2431

KERN EW 4200-2NM EW 6200-2NM EW 12000-1NM Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g Eichwert (e) 0,1 g 0,1 g 1 g Wägebereich (Max) 4200 g 6 200 g 12 000 g Genauigkeitsklasse

Tarierbereich (subtraktiv) 4200 g 6 200 g 12 000 g Mindestlast (Min) 0,5 g 1 g 5 g Mindeststückgewicht 0,01 g 0,01 g 0,1 g Referenzstückzahlen 10, 30, 50, 100 10, 30, 50, 100 10, 30, 50, 100 Kleinstes Teilegewicht beim Stückzählen - unter Laborbedin- gungen* 0,01 g 0,01 g 0,1 g Kleinstes Teilegewicht beim Stückzählen - unter Normalbe- dingungen** 0,1 g 0,1 g 1 g Reproduzierbarkeit 0,01 g 0,02 g 0,1 g Linearität ± 0,02 g ± 0, 03 g ± 0,1 g Empf. Justiergewicht, nicht beigegeben (Klasse) 2 x 2 kg (E2) 5 kg (E2) 10 kg (F1) Einschwingzeit 2 sec. 3 sec. 3 sec. Nettogewicht (kg) 180 x 160 mm 2,8 2,8 Einheiten , Eichschalter in Eich-position (Kap. 5.10) g, ct Einheiten , Eichschalter nicht in Eichposi- tion (Kap. 5.10) g, ct, oz, lb, ozt, dwt, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Zulässige Umgebungsbedin- gung 10° C bis 30° C Wägeplatte, Edelstahl 180 x 160 mm Abmessungen der Waage (B x T x H) 190 x 265 x 90 mm (ohne Windschutz) Vibrationsfilter

Netzanschluss Netzadapter 230 V, 50/60 Hz; Waage 12 V DC, 200 mA Schnittstelle RS 232 C Schnittstelle Akku optional Unterflurwägung Einhängeöse, optionalEW-EG-BA-def-2431

• Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen: ➢ Es herrschen ideale Umgebungsbedingungen für hochauflösende Zählungen ➢ Die Zählteile haben keine Streuung ** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: ➢ Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) ➢ Die Zählteile streuenEW-EG-BA-def-2431

1.1 Ablesbarkeit der verschiedenen Wägeeinheiten

Wägeeinheit EG 220-3NM / EW 220-3NM EG 420-3NM / EW 420-3NM

Wägeeinheit EG 620-3NM / EW 620-3NM EW 820-2NM EG 2200-2NM/ EW 2200-2NM

Wägeeinheit EG 4200-2NM/ EW 4200-2NM EW 6200-2NM EW 12000-1NM

1.2 Umrechnungstabellen der Wägeeeinheiten

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge- gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä- gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei- chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Lang- sames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behäl- ter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi- gen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüg- lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen - Veränderung oder öffnen des Gerätes - mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung - nicht sachgemäße Aufstellung oder elektrische Installation - Überlastung des MesswerkesEW-EG-BA-def-2431

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall so- wie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung / Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und losen / beweg- lichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.EW-EG-BA-def-2431

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: - Waage auf eine stabile, gerade Fläche stellen; - extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden; - Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen; - Erschütterungen während des Wägens vermeiden; - Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen; - Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge- bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur. - statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden. Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeer- gebnisse) möglich. Der Standort muss dann gewechselt werden.

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.EW-EG-BA-def-2431

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vor- geschriebenen Kreis befindet.

Serienmäßiges Zubehör: (1) Waage

(3) Träger für Wägeplatte

(5) Betriebsanleitung

(6) NetzgerätEW-EG-BA-def-2431

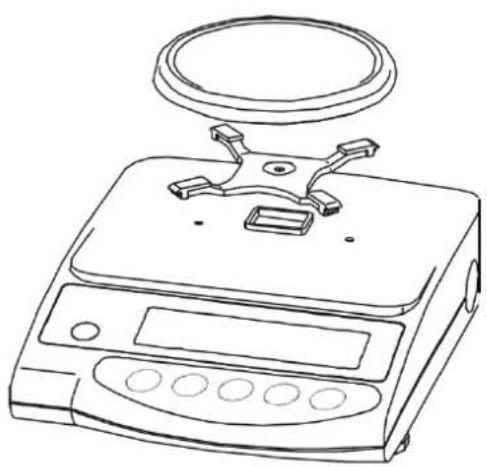

5.2.3 Positionierung der Wägeplatte

Träger lt. Zeichung festschrauben, danach Wägeplatte aufsetzen.EW-EG-BA-def-2431

(nur für Geräte d = 0,001 g serienmäßig)

Abdeckung Seitenteile (2 groß, 2 klein)

Kleines Seitenteil (1) in großes Seitenteil (2) einstecken

Das andere große Seitenteil dementsprechend an die beiden anderen montieren.

Das vierte Seitenteil nach Abbildung montieren.

Abdeckung auf die vier zusammengesetzten Teile aufsetzen.EW-EG-BA-def-2431

Wägeplatte abnehmen und den Träger durch Lösen der Schraube entfernen. Die bei- den Schrauben links und rechts der Trägerführung mittels eines Schraubendrehers lösen und entfernen. Nun den Windschutz passend auf das Gehäuse aufsetzen und mit den beiden Schrauben durch die geöffneten Schiebetüren befestigen. Den Träger lt. Zeichnung festschrauben und danach die Wägeplatte aufsetzen.

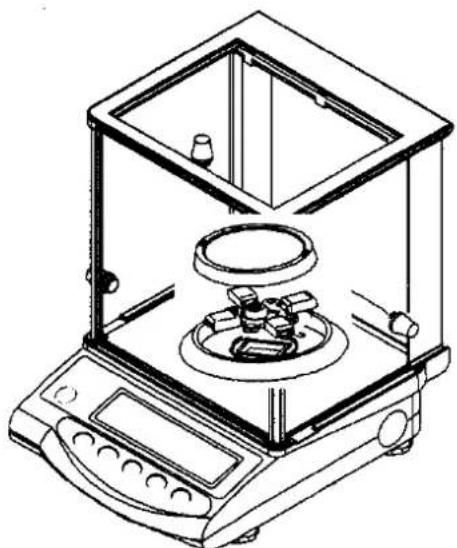

5.2.6 Windschutz mit Glas-Schiebetüren

(nur Modell KERN EW 120-4NM serienmäßig)EW-EG-BA-def-2431

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Anschluss Netzadapter:

5.4 Akkubetrieb (optional)

Wägeplatte abnehmen und den Träger durch Lösen der Schraube entfernen. Die bei- den Schrauben links und rechts der Trägerführung mittels eines Schraubendrehers lösen und entfernen. Die beiden Haltehaken am Gehäuse-Unterteil entriegeln und das Gehäuse-Oberteil vorsichtig nach hinten abnehmen (Führungen des Gehäuse-Oberteils an der Hinter- seite der Waage beachten). Die beiden Befestigungsschrauben wie in der Abbildung (Akkupack) beschrieben lö- sen und entfernen. Akkupack aus Verpackung entnehmen und zunächst die Stromversorgung mit der Akkuplatine verbinden. Danach die Steckerverbindung zur Rechenplatine der Waage herstellen (CN5). Der Akkupack wird links im Gehäuse so platziert, dass er mit der vorhin gelösten Schraube durch die vorhandene Halterung mit der Waage verschraubt werden kann. Vorher leicht in das Gehäuse drücken (es gibt nur eine richtige Möglichkeit zum Ein- bau). Nun auch das Display wieder mittels der gelösten Schraube befestigen. Das Gehäuse-Oberteil an den hinteren Führungen ansetzen und nach vorne klappen, bis die beiden Haltehaken am Gehäuse-Unterteil wieder hörbar einrasten. Die beiden Schrauben links und rechts der Trägerführung festschrauben und den Träger wieder befestigen. Wägeplatte aufsetzen. Hinweis: Der Akku ist zwar gleich funktionsfähig, sollte aber vor der ersten Benutzung mindes- tens 8 Stunden über das Netzteil geladen werden.

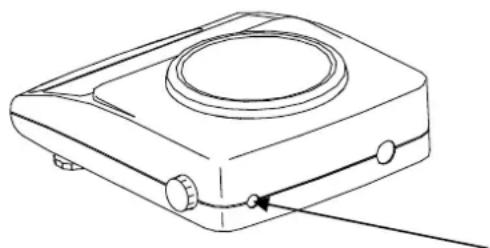

Anschluss NetzadapterEW-EG-BA-def-2431

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden (Schnittstellenbeschrei- bung Kap. 8). Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Eine Anwärmzeit von 10 Minuten nach dem Einschalten stabilisiert die Messwerte. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel 5.7 „Justierung“ beachten.

Ist das Zeichen (*) sichtbar, so wird die Waage über das Netzteil mit Strom versorgt. Mit dem Be- tätigen der -Taste befindet sich die Waage im Wägebetrieb. Damit ist die Power-Anzeige in der Anzeigenüber- sicht nicht mehr sichtbar.

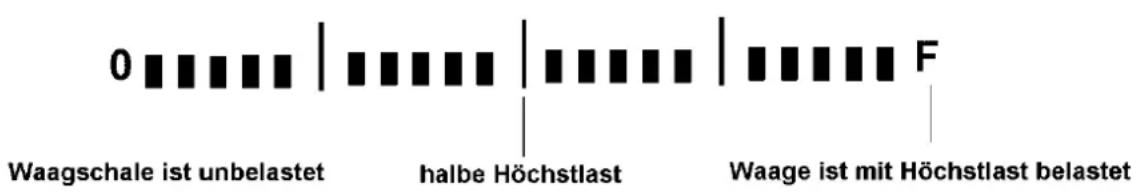

5.6.2 Bar Graph-Anzeige

Der Wägebereich der Waage ist in 20 grafische Quader aufgeteilt. Ist kein Gewichts- wert auf der Waage, so wird die Null (0) in der grafischen Anzeige dargestellt. Wird die Waage bis zur Hälfte Ihres Wägebereiches belastet, so werden 10 grafische Quader angezeigt. Hinweis: Wird die Tarawägung durchgeführt, so zeigt die grafische Gewichtsanzeige weiterhin die Anzahl Quader des Taragewichtes an. *EW-EG-BA-def-2431

5.6.3 Stabilitäts-Anzeige

Instabil Erscheint im Display die Stabiltätsanzeige [ο] ist die Waage in einem stabilen Zu- stand. Bei instabilem Zustand verschwindet die [ο]–Anzeige. Stabile Umgebungsbe- dingungen erreichen sie durch den Einsatz ein Windschutzes (Montage siehe Kap. 5.2.4)

5.6.4 Waage Null-Anzeige

Umwelteinflüsse können dazu führen, dass die Waage trotz entlasteter Waagschale nicht genau „0.000“ anzeigt. Sie können jedoch die Anzeige Ihrer Waage jederzeit auf Null zurücksetzen und damit sicherstellen, dass die Wägung wirklich bei Null beginnt. Das Nullstellen bei aufgelegtem Gewicht ist nur innerhalb eines bestimmten, typenab- hängigen Bereichs möglich. Falls sich die Waage bei aufgelegtem Gewicht nicht auf Null zurückstellen lässt, wurde dieser Bereich überschritten. Im Display erscheint [o - Err ] Bedienung Anzeige Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null anzeigen, drücken Sie die -Taste und die Waage beginnt mit der Rückstellung auf Null.

Nach kurzer Wartezeit ist Ihre Waage auf Null zurückgesetzt. Zusätzlich wird das Zeichen für die Waage Null-Anzeige [→0] eingeblendet.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei jeder Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

5.8.1 Justierung mit externem Gewicht (nur KERN EW-N)

Bei geeichten Waagen ist die Justierung per Schalter gesperrt (außer Genauigkeits- klasse I). Um die Justierung durchführen zu können (außer Genauigkeitsklasse I) Eich- schalter umlegen (siehe Kap. 5.10).

5.8.2 Justierung mit internem Gewicht (nur KERN EG)

Vor jeder Inbetriebnahme muß die Waage justiert werden. Bei Trennung der Versorgungsspannung wird eine Justage von der Waage gefordert. Eine Nutzung der Waage ohne vorherige Justage ist nicht möglich. Mit dem eingebauten Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 10 Minuten zur Stabilisierung ist erforderlich.

Bedienung Anzeige Waage mit -Taste einschalten, nach kurzer Zeit erscheint [S.A. CAL].

-Taste und -Taste gleichzeitig drücken und gleichzeitig loslassen, [WAIt]] wird kurz angezeigt.

Danach wird [CAL.0] blinkend angezeigt, es erfolgt die Speicherung des Nullpunktes.

Danach erscheint [CAL.on].

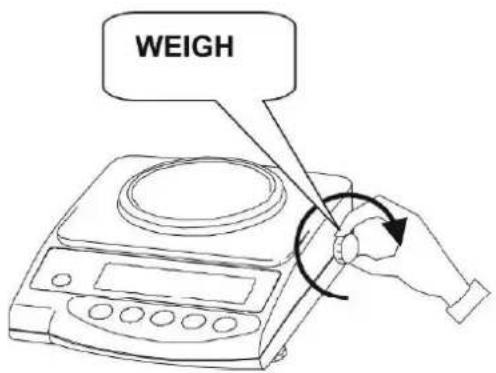

Drehen Sie den Drehknopf an der rechten Seite der Waage in die Position CAL.

Die Justierung läuft automatisch ab. [CAL.on] wird blinkend dargestellt .

Die Anzeige wechselt automatisch von [CAL.on] zu [CAL.oFF] Der Justiervorgang ist beendet.

Drehen Sie den Drehknopf an der rechten Seite der Waage in die Position WEIGH.

Damit ist die Justierung abgeschlossen. Die Waage kehrt automatisch in den Wäge- modus zurück.

5.8.3 Justierung mit externem Gewicht (nur KERN EW)

Justierung mit dem empfohlenen Justiergewicht (siehe Kap. 1 „Techn. Daten“) durch- führen. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe nach- folgende Tabelle) möglich, messtechnisch aber nicht optimal. Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com Modell Alternatives Justiergewicht EW 220-3NM 100 g EW 420-3NM 100 g EW 620-3NM 200 g EW 820-2NM 200 g EW 2200-2NM 500 g EW 4200-2NM 1000 g EW 6200-2NM 2000 g EW 12000-1NM 5000 g

Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 10 Minuten zur Stabilisierung ist erforderlich. Bedienung Anzeige Waage mit -Taste einschalten

-Taste drücken und gedrückt halten, bis [CAL] erscheint, dann loslassen.

Bei gedrückter -Taste die -Taste drü- cken. Anschließend beide Tasten gleichzeitig loslassen.

Es erfolgt die Speicherung des Nullpunktes.

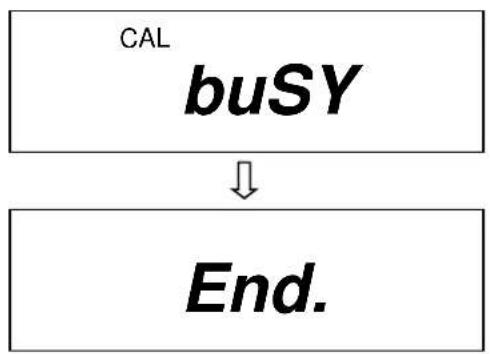

Justiergewicht vorsichtig in die Mitte der Wä- geplatte stellen. Anzeige [on F.S ] blinkt und zeigt kurz darauf den Gewichtswert des Justiergewichts an. Justiergewicht abnehmen, die Justierung ist beendet. Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint [- Err] im Display, Justiervorgang wiederholen.

Allgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im me- dizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken. d) bei der Herstellung von Fertigpackungen. Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise Für die in den technischen Daten als eichfähig gekennzeichnete Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmun- gen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!EW-EG-BA-def-2431

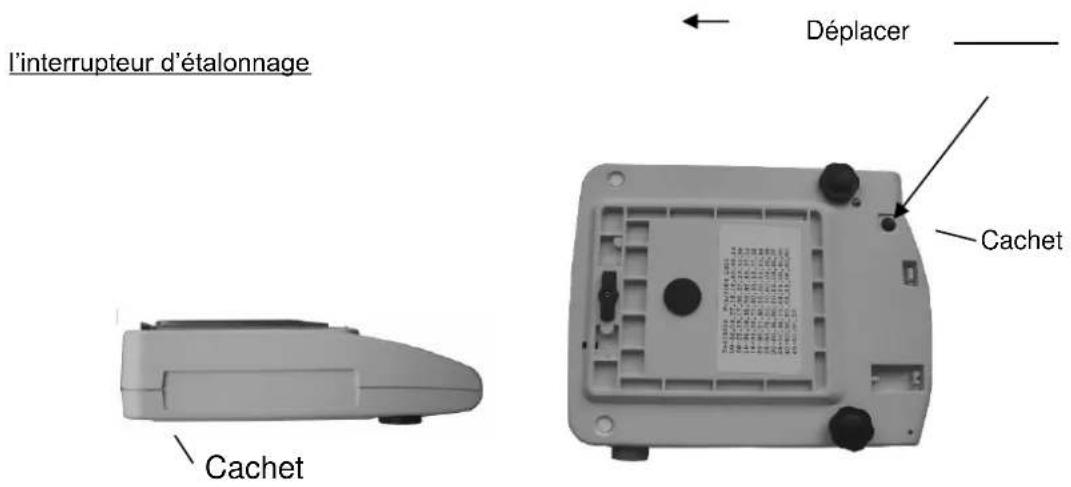

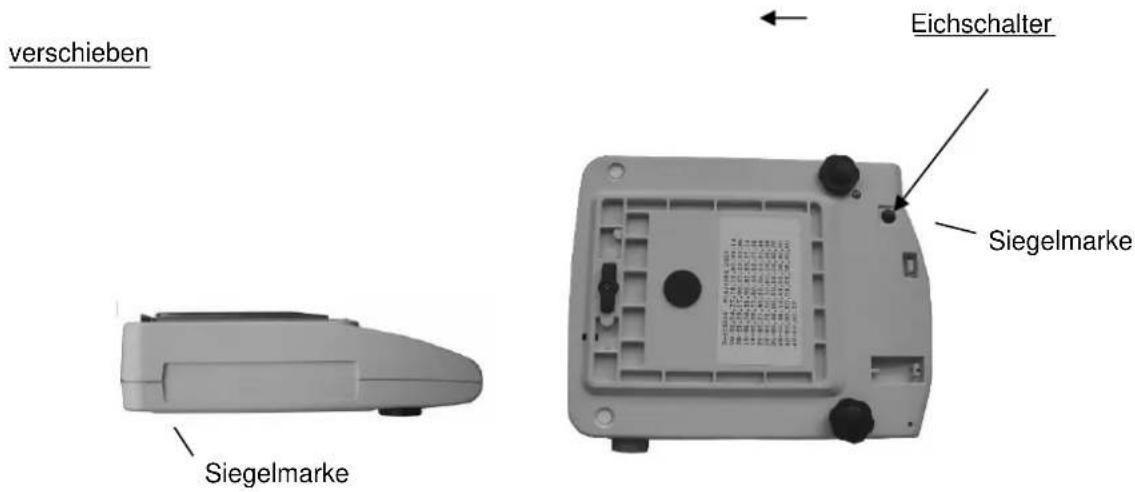

5.10 Eichschalter und Siegelmarke

Vor der Eichung muss der Eichschalter aus der angezeichneten Position (siehe Pfeil- richtung) in die Eichposition verschoben werden. In dieser Stellung erscheint im Dis- play eine Klammer um die letzte Anzeigenstelle. Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt. Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig. Position der „Siegelmarken“:

Eichschalter verschieben

Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: - Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. - Nacheichungstermin überschritten ist.

Siegelmarke SiegelmarkeEW-EG-BA-def-2431

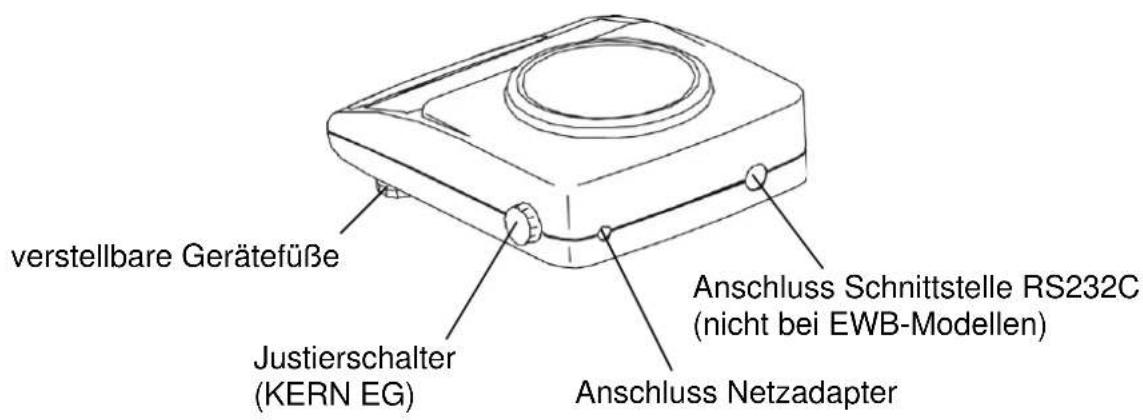

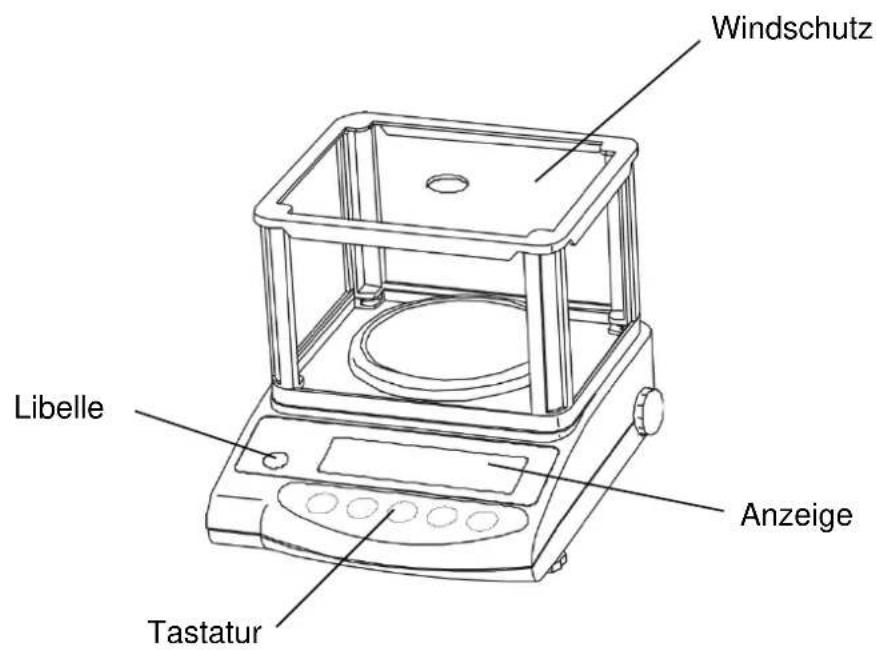

6.1 Bedienungselemente

Libelle Windschutz Anzeige Tastatur verstellbare Gerätefüße Justierschalter (KERN EG) Anschluss Netzadapter Anschluss Schnittstelle RS232C (nicht bei EWB-Modellen)EW-EG-BA-def-2431

6.1.1 Tastaturübersicht

• Ausgabe des Gewichtswertes auf externem Gerät (Drucker) oder PC

• Speichern der Einstellungen in der jeweiligen Betriebs- art (Stückzählung, Prozentwägung, Toleranzwägung)

• Im Stückzähl- und Prozentmodus: Auswahlmenü für Stück und %

• Speichern von Funktionsparametern

• Abruf der unteren und oberen Toleranzgrenzen

• Taste zum Ändern der Gewichtseinheit (g, ct, Pcs, %)

• Eingabe der unteren und oberen Toleranzgrenzen

• Auswählen der Funktionswerte innerhalb der Funktion

• Aufruf der einzelnen Funktionen (Mehrfachdruck)

• Aufruf der Justierfunktion (permanenter Druck)

• Die Eingabestelle wird jeweils um einen Schritt nach links verschoben (Kap. 6.2.4.3).

• Tarieren oder Gewichtsanzeige auf Null setzenEW-EG-BA-def-2431

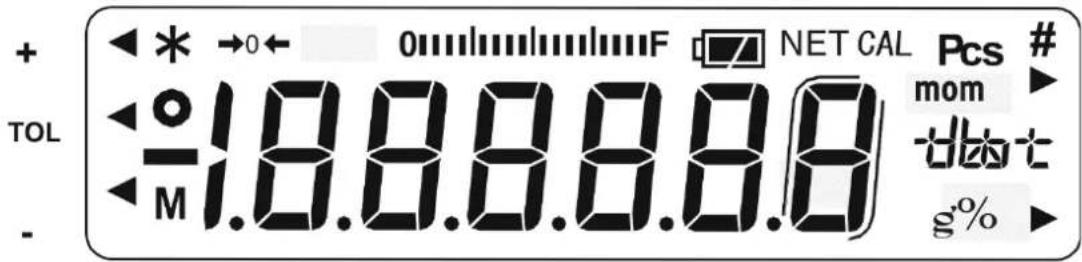

6.1.2 Anzeigenübersicht

Anzeige Beschreibung

Poweranzeige (Stand by) Pcs Anzeige für Stückzählung (nicht bei EW 120-4NM)

Anzeige für Prozentwägung (nicht bei EW 120-4NM)

Anzeige für die Toleranzwägung (nicht bei EW 120-4NM) mom Momme

Waage führt eine Waagenfunktion durch z. B. Stückzählung/ Anzeige eines Speicherwertes CAL Anzeige für Justierung. Signalisiert den Justiervorgang.

Anzeige für Akkubetrieb (optional). [ ] Die Anzeige wechselt auf Netzbetrieb, wenn die Spannung unter das vorgeschriebene Minimum abfällt.

Gewichtsein- heitenanzeigeEW-EG-BA-def-2431

Anzeigesymbol: g Bedienung Anzeige Zum Einschalten der Waage drücken Sie die -Taste. Die Waage führt einen Selbsttest durch.

Sobald die Gewichtsanzeige „0.000" anzeigt, ist Ihre Waage wägebereit. Wägegut auflegen, der Gewichtswert wird ange- zeigt.

Umschaltmöglichkeit einer Gewichtseinheit z.B. von „g“ auf eine andere, z.B. „ct“ durch Mehr- fachdruck der -Taste. Einstellung hierzu siehe Kap. 8 „Funktionen“. [g] → [ct] → [Pcs] → [%] → [g] → …….

Zum Ausschalten der Waage die -Taste drücken.

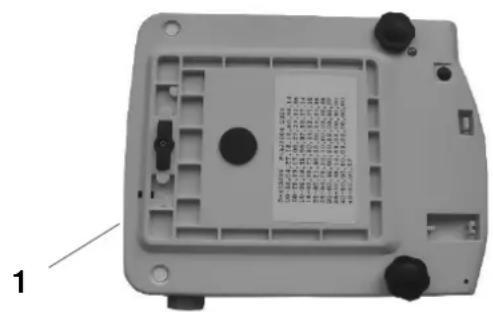

6.2.1.1 Unterflurwägung

Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale ge- stellt werden können, können mit Hilfe einer Unterflurwägung gewogen werden. Gehen Sie wie folgt vor:

• Schalten Sie die Waage aus.

• Drehen Sie die Waage um.

• Öffnen sie den Verschlussdeckel (1) am Waagenboden.

• Einhängeöse (optional) zur Unterflurwägung unbedingt vollständig eindrehen.

• Stellen Sie die Waage über eine Öffnung.

• Hängen Sie das Wägegut an die Einhängeöse und führen Sie die Wägung durch.

VORSICHT Achten Sie unbedingt darauf, dass der für die Unterflurwägung verwendete Haken stabil genug ist, um das gewünschte Wägegut sicher zu halten (Bruchgefahr). Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Ge- genstände befinden, die Schaden nehmen könnten.

HINWEIS Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbe- dingt wieder verschlossen werden (Staubschutz).

6.2.1.2 Tarawägung (Tarieren)

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Bedienung Anzeige Leeren Tarabehälter auf die Wägeplatte stellen. Das Gesamtgewicht des aufge- legten Behälters wird angezeigt.

Drücken Sie die -Taste um den Ta- riervorgang zu starten.

Das Gewicht des Gefäßes ist nun intern gespeichert.

Legen Sie das Wägegut in den Tara-be- hälter.

Lesen Sie jetzt das Gewicht des Wägegu- tes in der Anzeige ab.

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (zuwiegen). Drücken Sie die -Taste um die An- zeige auf „0.000" zu stellen.

Das Gesamtgewicht des Behälters wird wegtariert.

Geben sie weitere Komponenten in den Wägebehälter (zuwiegen).

Lesen Sie jetzt das Gewicht des hinzu- gefügten Wägegutes in der Anzeige ab.

Hinweis: Die Waage kann immer nur einen Tarawert speichern. Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawertes entlasten Sie die Wägeplatte und drücken anschließend die -Taste. Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

(nicht bei Modell KERN EW120-4NM) Anzeigesymbol: PCS Bei der Stückzählung können Sie entweder Teile in einen Behälter einzählen oder Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden. Der Arbeitsablauf gliedert sich in vier Schritte:

• Wägebehälter tarieren

• Referenzstückzahl festlegen

• Referenzstückzahl einwägen

• Stücke zählen Bedienung Anzeige

1. Waage mit der -Taste einschal-

ten. Wählen Sie mit der -Taste die Einheiten- Umstellung Pcs aus (siehe Kap. 6.2.2)

2. Taragefäße können auch bei der

Stückzählung verwendet werden. Vor Beginn der Stückzählung Taragefäß mit TARE-Taste austarieren.

3. Betätigen Sie die -Taste.

Die Referenzstückzahl erscheint blin- kend in der Anzeige.

4. Durch Mehrfachbetätigung der

-Taste können weitere Referenz- stückzahlen 10, 30, 50 und 100 aufgeru- fen werden. Wichtig: Je größer die Referenzstück- zahl, desto genauer die Stückzählung.

5. Legen so viele Zählteile auf die

Waage, wie die eingestellte Referenz- stückzahl verlangt.

6. Betätigen Sie die -Taste.

Die Referenzstückzahl wird gespeichert.

Jetzt können Sie die zu zählenden Teile in den Behälter füllen. Die entsprechende Stückzahl wird im Display angezeigt.

7. Mit der -Taste gelangen sie in

den gewünschten Wägemodus zurück.

Hinweis: Erscheint die Fehlermeldung “L-Err “ ist das kleinste Zählgewicht siehe Kap. 1 „Technische Daten“ unterschritten.

Mit dieser Funktion erhöhen Sie die Zählgenauigkeit durch Erhöhung der Referenz- menge. Dadurch wird vermieden, dass keine zu kleine Referenzstückzahl verwendet wird, da dies zu ungenauen Resultaten führen könnte. Bei Anwendung dieser Funktion wird bei kleinen Teilen automatisch die erforderliche Minimalstückzahl sichergestellt. Bedienung Anzeige

1. Punkt 1-5 wie unter

Kap. 6.2.2 „Stückzählung“ durchführen.

z. B. 10 Teile auf die Wägeplatte legen.

2. Betätigen Sie die -Taste.

Das Referenzgewicht der 10 Teile wird gespeichert.

Durch die nachfolgenden Punkte kann die Zählgenauigkeit erhöht werden.

3. Verdoppeln des Wägegutes: Weitere

(etwa) 10 Teile auflegen.

Betätigen Sie die -Taste. Das Referenzgewicht der 20 Teile wird gespeichert.

4. Wieder verdoppeln (siehe Punkt 3).

Hinweis: Jede weitere hinzu gegebene Stückzahl erhöht die Referenz und verbessert die Zählgenauigkeit. Die Referenzstückzahl muss bei kleinen Teilen oder Teilen mit stark unterschied- lichem Eigengewicht besonders hoch gewählt werden.

5. Betätigen Sie die -Taste.

Die Referenzstückzahl wird gespeichert.

Jetzt können Sie die zu zählenden Teile in den Behälter füllen. Die ent- sprechende Stückzahl wird im Display angezeigt.

Mit der -Taste gelangen sie in den gewünschten Wägemodus zurück.

• Erscheint die Fehlermeldung „Add“ ist die aufgelegte Stückzahl für die kor- rekte Ermittlung der Referenz zu klein. Legen Sie zur Referenzbildung weitere Stücke auf die Waage.

• Die ermittelte Referenz bleibt erhalten, bis die Waage vom Netz getrennt wird. Pcs M 40 Pcs M 125

(nicht bei Modell KERN EW120-4NM) Anzeigesymbol: % Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re- ferenzgewicht. Der angezeigte Gewichtswert wird als fest vorgegebener Prozentwert übernommen (Standardeinstellung: 100%). Bedienung Anzeige

1. Waage mit der -Taste einschal-

ten. Wählen Sie mit der -Taste die Einheiten- Umstellung [ % ] aus (siehe Kap. 6.2.1)

Hinweis: Taragefäße können auch bei der Proz- entwägung verwendet werden. Vor Be- ginn der Prozentwägung Taragefäß mit -Taste austarieren.

2. Betätigen Sie die -Taste.

[P. SEt] erscheint blinkend in der An- zeige.

3. Bringen Sie das Referenzgewicht =

100% auf die Waagschale.

4. Betätigen Sie die -Taste.

Das Referenzgewicht wird gespeichert.

5. Ab jetzt wird das aufgelegte Gewicht

Mit der -Taste gelangen sie in den gewünschten Wägemodus zurück.

• Erscheint die Fehlermeldung “o-Err “: - ist das Referenzgewicht außerhalb des Wägebereiches (siehe Kap. 1 „Technische Daten“). - wurde in Punkt 2 die Set-Taste bei aufgelegtem Gewicht betätigt.

• Die Referenz von 100% bleibt erhalten, bis die Waage vom Netz getrennt wird.

6.2.4 Wägen mit Toleranzbereich

(nicht bei Modell KERN EW120-4NM) Diese Waage kann sowohl als Dosier- wie Sortierwaage verwendet werden, wobei die jeweilige Toleranzuntergrenze sowie Toleranzobergrenze programmierbar ist. Grenzwerteingaben sind bei folgenden Betriebsarten möglich:

6.2.4.1 Grundeinstellungen bei Wägungen mit Toleranzbereich

1. Waage mit der -Taste einschal-

Funktionsmenü aufrufen: Solange die -Taste drücken bis [Func] erscheint, dann loslassen.

Der erste Modus der Waage erscheint:

Zum Aufruf des Modus der Toleranzwä- gung betätigen Sie die -Taste. 2.SEL 0 (Off) 2.SEL 1 (ON) Zur Änderung der werkseitigen Stan- dard-Konfiguration betätigen Sie die -Taste.

3. Anzeigen der Toleranzmarken

Betätigen Sie die -Taste. Die Toleranzmarke wird immer angezeigt (Werkseinstellung).

Änderung der Einstellung (1 / 2) mit der -Taste. Die Toleranzmarke wird nur in Verbin- dung mit dem Stillstand der Waagenan- zeige angezeigt .

4. Einstellung des Toleranzbereiches

Betätigen Sie die -Taste.

Die Toleranzmarke wird in allen Berei- chen angezeigt.

Änderung der Einstellung mit der TARE-Taste: Toleranzmarke wird nur oberhalb eines Nullpunktbereiches angezeigt (+5).

5. Anzahl der Toleranzpunkte

Zur Einstellung der Toleranzmarke betätigen Sie die -Taste. Es kann 1 Toleranzmarke angezeigt werden:

Änderung der Einstellung mit der -Taste: Es können 2 Toleranzmarken angezeigt werden:

zu schwer TOL Sollwert

Betätigen Sie die -Taste: Sie verlassen das Funktionsmenü und kehren in den Wägemodus zurück.

6.2.4.2 Eingabe der Grenzwerte durch Wägung

Wichtiger Hinweis! Immer zuerst den unteren Grenzwert, erst dann den oberen Grenzwert eingeben. Bedienung Anzeige

1. Waage mit der -Taste einschal-

Toleranzwägung einstellen: Solange die -Taste drücken bis [L. SEt] erscheint, dann loslassen.

2. Die Toleranzmarke

blinkt [ - ]. Der untere Grenzwert kann eingestellt werden. Probe für den unteren (also kleineren) Grenzwert auf die Wägeplatte legen:

3. Mit der -Taste speichern. Der ge-

speicherte untere Gewichtswert wird kurz eingeblendet. Wurde in der Grundeinstellung (siehe Kap. 7.2.1) 1 Toleranzmarke gewählt, ist die Eingabe hiermit beendet.

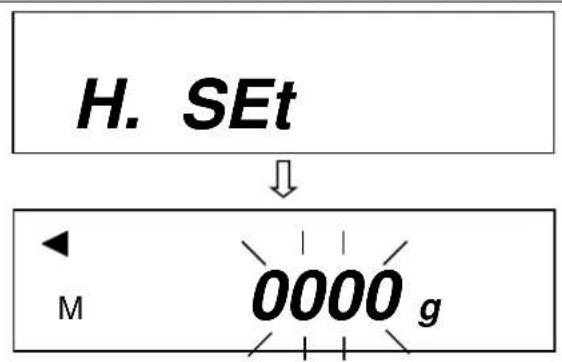

4. Bei 2 Toleranzmarken muss nun der

obere Grenzwert festgelegt werden.

blinkt [ + ], der obere Grenzwert kann eingestellt wer- den.

Probe für den oberen (also größeren) Grenzwert auf die Wägeplatte legen:

5. Mit der -Taste speichern. Der ge-

speicherte obere Gewichtswert wird kurz eingeblendet ; die Eingabe ist beendet.

6.2.4.3 Eingabe der Grenzwerte über die Tastatur

1. Waage mit der -Taste einschal-

Toleranzwägung einstellen: Solange die -Taste drücken bis [L. SEt] erscheint, dann loslassen.

2. Nun blinkende Anzeige entweder

000.000 oder des aktuell gespeicherten

unteren Grenzwertes. -Taste drücken: Die letzte Anzeigenstelle beginnt zu blinken.

3. Mit der -Taste erhöhen Sie den

Zahlenwert der ausgewählten Ziffer.

4. Mit der -Taste wählen Sie die Zif-

fer, die sie verändern wollen aus (von rechts nach links.

5. Weitere Eingaben wie unter Punkt 3

6. Mit der -Taste speichern. Der ge-

speicherte untere Gewichtswert wird kurz eingeblendet. Wurden in der Grundeinstellung (siehe Kap. 7.2.1) 1 Toleranzmarke gewählt, ist die Eingabe hiermit beendet.

7. Bei 2 Toleranzmarken muss nun der

obere Grenzwert festgelegt werden.

Dazu verfahren Sie, wie ab Punkt 2 be- schrieben, begonnen mit der letzen An- zeigestelle.

8. Oberen Grenzwert eingeben und

7.1 Zugang und Änderung zahlreicher Funktionen:

Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt. Diese Konfiguration ist mit ☆ gekennzeichnet. Die Konfiguration kann wie folgt geändert werden: Bedienung Anzeige

1. Zugang zu den Funktionen:

-Taste etwa 4 Sekunden drücken, bis [FUNC] erscheint:

Beim Loslassen erscheint : (Im Kapitel 7.2.2 sind die möglichen Kon- figurationen aufgelistet).

2. Ändern der Funktionen

Durch weiteres Drücken der -Taste werden die verschiedenen Funktionen für die Konfiguration durchlaufen.

Um den Parameter an der letzten Stelle zu ändern -Taste betätigen.

Speichern der ausgewählten Funktion über die -Taste. Sie verlassen das Funktionsmenü und kehren in den Wägemodus zurück.

7.2 Liste der Funktionsparameter

Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt. Diese ist mit ☆ gekennzeichnet.

Beschreibung der Auswahlmöglichkeiten

Ein Toleranzwägung (nicht bei EW 120-4NM)

Ein (Kap. 7.2.1) Wird nur angezeigt, wenn Toleranzwägen aktiv: Toleranzwägen Voraussetzung

Wird geprüft, auch wenn die Waage insta- bil ist

Wird geprüft, nur wenn die Waage stabil ist Toleranzwägen Bereich

Wird geprüft, nur wenn die Waage stabil ist

Der gesamte Bereich wird geprüft (der ge- samte Bereich, einschließlich des Negati- ven, wird geprüft). Anzahl der Justierpunkte beim Toleranzwägen

Ein-Punkt-Einstellung (wird geprüft zwi- schen OK und LO)

Werte über dem oberen Grenzwert und Werte unter dem unteren Grenzwert wer- den eingerichtet (Bereich zwischen HI, OK and LO). Nullabgleich

Keine Nullpunktkorrektur

Automatische Nullpunktkorrektur ist aktiviert. Automatische Abschal- tung nach 3 Min. bei Akku-Betrieb (Funktion ist nur im Akkubetrieb vor- handen)

Automatische Abschaltung bei Akkube- trieb (optional) - aus.

Automatische Abschaltung bei Akkube- trieb (optional) - an Anzeigegeschwindigkeit

Einstellung für Dosierung

Empfindlich und schnell

Unempfindlich aber langsam Vibrationsfilter

Empfindlich und schnell (sehr ruhiger Aufstellungsort).

Unempfindlich aber langsam (sehr unruhiger Aufstellungsort).

nur EW 120-4NMEW-EG-BA-def-2431

Schnittstelle nicht aktiv (nicht bei EWB-Modellen)

7-stelliges Datenformat (ASCII) Gewichtseinheiten- umschaltung (nur aus- wählbar, wenn Eichschal- ter nicht in Eichposition siehe Kap. 5.10)

(grain), (nicht bei EWB-Modellen)

(to) 3☆20 (Pcs) nicht bei EW 120-4NM 4☆IF (%) nicht bei EW 120-4NM 5☆00 keine Einheit (bei 81.S.u. nicht auswählbar) Nicht dokumentiert

Nicht dokumentiert Erweiterter Protokollaus- druck nach Justierung (nur auswählbar bei EG-Modellen)

Ein Datenausgang (nur auswählbar, wenn Eichschalter nicht in Eich- position siehe Kap. 5.10)

Kein Ausdruck möglich, wenn die letzte Anzeigestelle geklammert ist.

Ausdruck möglich, auch wenn die letzte Anzeigestelle geklammert ist. Anmerkung: Diese Einstellung immer wählen, bevor Waage geeicht wird, da sich dieser Menüpunkt durch die Eichung nicht mehr aufrufen lässt.

Der Ausdruck erfolgt nur, wenn Eichschal- ter nicht in Eichposition siehe Kap. 5.10.

Kopfzeile Modell Serien-Nr. ID Nr. Datum der Kalibrierung Uhrzeit der Kalibrierung Ende der Kalibrierung Name des PrüfersEW-EG-BA-def-2431

7.2.1 Parameter bei Wägungen mit Toleranzbereich

(nicht bei Modell KERN EW120-4NM) Einstellungen 21. Co. bis 23. P I. können nur eingestellt werden, wenn die Toleranzwägefunktion aktiviert ist.

Beschreibung der Auswahlmöglichkeiten Anzeigebedingungen der Toleranzmarke

Toleranzmarke wird immer ange- zeigt, auch wenn Stillstandskon- trolle noch nicht angezeigt ist.

Toleranzmarke wird nur in Verbin- dung mit Stillstandskontrolle ange- zeigt. Toleranzbereich

Toleranzmarke wird nur oberhalb des Nullpunktbereiches (mind. + 5) angezeigt.

Toleranzmarke wird im gesamten Bereich angezeigt. Einstellung der Toleranzmarke

Es wird 1 Toleranzschritte ange- zeigt: „-„ oder „+“

Es werden 2 Toleranzmarken angezeigt: „-„ und „+“EW-EG-BA-def-2431

7.2.2 Parameter für die serielle Schnittstelle

(nicht bei EWB-Modellen)

Beschreibung der Auswahlmöglichkeiten Ausgabeformat an der Schnittstelle

Schnittstelle nicht aktiv

7-stelliges Datenformat Ausgabebedingung an der Schnittstelle

Keine Datenausgabe. (Nur bei Menüeinstellung „7 I.F. [1] oder [2]“ )

Fortlaufende serielle Ausgabe.

Fortlaufende serielle Ausgabe bei stabilisierter Anzeige.

Ausgabe nach Drücken von PRINT/M.

Autom. Ausgabe bei stabilem Wägewert. Es wird der Wert übernommen, der als erster stabil wird, wenn dieser -0.00 oder weniger anzeigt. Erneute Ausgabe erst wieder nach Ab- nehmen des Gewichtes und ei- ner neuen Belastung.

Eine Ausgabe bei Stabilisierung, keine Ausgabe bei unstabilen Daten.

Eine Ausgabe bei Stabilisierung, ständige Ausgabe bei unstabilen Daten.

Eine Ausgabe nach Drücken von PRINT/M. Baud-Rate

Kein Paritätsbit (Nur bei Menüein-

Ungerade Parität stellung „7 I.F. 2“ )

7.2.3 Softwarestand anzeigen

und gleichzeitig drücken und gedrückt halten, bis "Func 2“ angezeigt wird.

Beim Loslassen der Tasten wird „1.CrC.0“ angezeigt.

Mit die Einstellung „1.CrC. 1.“ wählen

drücken. Warten bis der Softwarestand der Waage angezeigt wird.

Zurück in den Wägemodus: oder drückenEW-EG-BA-def-2431

8 Datenausgang (nicht bei EWB-Modellen) Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet.

8.1 Beschreibung des serienmäßigen Datenausgangs (RS 232C)

Der Datenausgang befindet sich auf der Rückseite des Gerätes. Hierbei handelt es sich um eine 5-polige Norm-Buchse. Die Pin-Belegung ist dem Bild zu entnehmen:

8.2 Technische Daten der Schnittstelle

Übertragungsformat: serielle Datenübertragung Data-bit: 8-bit (Standard-ASCII-Format) Start-bit: 1 bit Stop-bit: 2 bits Parität:

Baudrate: 1200 / 2400 / 4800 / 9600 einstellbar (siehe Kap. 7.2.2 “Funktionen“)

8.3 Schnittstellenbeschreibung

Durch die Wahl einer bestimmten Betriebsart lassen sich das Ausgabeformat, die Aus- gabesteuerung, die Übertragungsgeschwindigkeit und das Paritätsbit einstellen. Die verschiedenen Möglichkeiten sind unter Kap. 7.2.2 „Parameter für die serielle Schnitt- stelle“ beschrieben.

8.4.1 Formate der Datenübertragung

Durch entsprechende Funktionswahl an der Waage kann eines der beiden folgenden Datenformate eingestellt werden:

• 6-stelliges Datenformat (nicht bei Modell KERN EW 120-4NM) Bestehend aus 14 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub)

Hinweis: Das 7-stellige Format ist identisch zum 6-stelligen, mit Ausnahme des zusätzlichen Zeichens D8. Datenformat Eichmarker: Der sog. Eichmarker „/“ markiert die folgende Stelle als „nicht geeicht“.

• 6-stelliges Datenformat 6-stelliges Datenformat, bei Auswahl „A.PrF.3“ (Der Ausdruck erfolgt nur, wenn Eichschalter nicht in Eichposition, siehe Kap. 5.10.) Bestehend aus 15 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH und dem Eichmarker „/“

• 7-stelliges Datenformat 7-stelliges Datenformat, bei Auswahl „A.PrF.3“ (Der Ausdruck erfolgt nur, wenn Eichschalter nicht in Eichposition, siehe Kap. 5.10.) Bestehend aus 16 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH und dem Eichmarker „/“

P 1 = 1 Wort P 1 Code Bedeutung

2 B H Daten sind 0 oder positiv

2 D H Daten sind negativ

20 H Daten sind 0 oder positiv

D 1 bis D 7 7 Wörter mit 6-stelligem Format (nicht bei Modell KERN EW 120-4NM) D 1 bis D 8 8 Wörter mit 7-stelligem Format D * Code Bedeutung

30 H – 39 H Daten 0 bis 9 (max. 6 Zeichen im 6er Format) . (Punkt) 2 EH Dezimalpunkt, Position nicht fest

20 H Leerzeichen, führende Null unterdrücktEW-EG-BA-def-2431

Code Bedeutung Symbol (SP)

20H 25H Prozent % (nicht EW 120-4NM)

50H 43H Menge Pcs (nicht EW 120-4NM)

8.4.5 Ergebnis der Bewertung / Datentyp

S 1 = 1 Wort S 1 Code Bedeutung Bei Wägung mit Toleranzbereich:

4 CH Wägewert unterhalb des Toleranzbereichs

47 H Wägewert im Toleranzbereich Ergebnis der Bewertung an zwei Punkten erstellt: Niedrig / hoch

48 H Wägewert oberhalb des Toleranzbereichs

8.4.6 Status der Daten

S 2 = 1 Wort S 2 Code Bedeutung

53 H Daten stabilisiert *

55 H Daten nicht stabilisiert (schwanken) *

45 H Datenfehler, alle Daten außer S 2 unzuverlässig. Waage zeigt Fehler (o-Err, u-Err)

20 H Kein spezieller StatusEW-EG-BA-def-2431

8.5.1 Befehlseingabeformat

Besteht aus 4 Zeichen, CR=0DH, LF=0AH

8.5.2 Externer Tarierbefehl

54H 20H Tarierbefehl

8.5.3 Fernsteuerbefehle

4FH 30H Keine Datenausgabe

4FH 31H Ständige Datenausgabe

4FH 32H Ständige Datenausgabe stabilber Wägewerte

4FH 33H Ausgabe stabiler und instabiler Wägewerte nach Drücken der PRINT-Taste

4FH 34H Eine Ausgabe bei stabilem Wägewert, nach vorheriger Entlastung der Waage

4FH 35H Eine Ausgabe bei stabilem Wägewert. Keine Ausgabe bei instabilen Wägewerten. Erneute Ausgabe nach Stabilisierung

4FH 36H Eine Ausgabe bei stabilem Wägewert. Kontinuierliche Ausgabe bei instabilen Wägewerten.

4FH 37H Ausgabe stabiler Wägewerte nach Drücken der PRINT- Taste

4FH 38H Einmalige sofortige Ausgabe*

4FH 39H Einmalige Ausgabe nach Stabilisierung*

4FH 41H Einmalige, sofortige Ausgabe nach festgelegtem Interval*

4FH 42H Einmalige, sofortige Ausgabe nach festgelegtem Interval und stabilem Wägewert*

• Während der Nutzung dieser Fernsteuerbefehle PRINT-Taste nicht betätigen (Stö- rung der Datenübertragung). Bei Störung der Datenübertragung Waage kurz vom Netz trennen.EW-EG-BA-def-2431

• Sowohl die Ausgabekontrolle durch Befehle „O0~O7” als auch das Einstellen der Waagenfunktionen leisten das gleiche.

• Die Ausführung von „O8 und O9” sind spezifisch für Eingabebefehle.

• Wurde einmal ein Befehl von „O0~O9” ausgeführt, bleibt dessen Status solange aktiv, bis der nächste Befehl eingegeben wird. Wird die Waage jedoch ausge- schaltet, kehrt die Ausgabekontrolle zur Primäreinstellung zurück.

8.6 Rückmeldung nach Datenübertragung

Besteht aus 5 Zeichen, CR=0DH, LF=0AH

45H 30H 31H Fehlermeldung

9 Wartung, Instandhaltung, Entsorgung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern ge- öffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.EW-EG-BA-def-2431

10 Fehlermeldungen o-Err Wägebereich überschritten u-Err Zu geringe Vorlast, z. B. fehlende Wägeplatte 1-Err Falsches Justiergewicht (< 50% Max) 2-Err Abweichung zur letzten externen Justierung > 1% 3-Err Wägeplatte während Justierung belastet 4-Err Abweichung zur letzten internen Justierung > 1% oder beschädigte Elektronik A-Err Interne Justierautomatik defekt b-Err Umgebungsbedingungen überprüfen (statische Aufladungen, Vibra- tion, etc.) C-Err Interne Uhr defekt d-Err Beschädigte Elektronik L-Err Aufgelegtes Gewicht zu leicht, z.B zur Referenzbildung beim Stück- zählen oder bei Prozentbestimmung Err 710 Instabile UmgebungsbedingungenEW-EG-BA-def-2431

11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

Die Gewichtsanzeige ändert sich

• Luftzug/Luftbewegungen fortwährend

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremd- körpern.

• Elektromagnetische Felder/ Statische Auf- ladung (anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich

• Die Waagenanzeige steht nicht auf Null falsch

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwan- kungen.

• Elektromagnetische Felder/ Statische Auf- ladung (anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten)

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, Hersteller benachrichtigen.EW-EG-BA-def-2431

12 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.EW/EG-N-def-2431

Model Alternative adjusting weight EW 220-3NM 100 g EW 420-3NM 100 g EW 620-3NM 200 g EW 820-2NM 200 g EW 2200-2NM 500 g EW 4200-2NM 1000 g EW 6200-2NM 2000 g EW 12000-1NM 5000 g
