EW 62002NM - Küchenwaagen Kern - Kostenlose Bedienungsanleitung

Produkttyp	Präzisionsküchenwaage
Marke	Kern
Modell	EW 62002NM (EW 6200-2NM)
Maximale Wägelast (Max)	6200 g
Ablesbarkeit (d)	0,01 g
Eichwert (e)	0,1 g
Genauigkeitsklasse	I
Reproduzierbarkeit	0,02 g
Linearität	± 0,03 g
Stabilisierungszeit	3 Sekunden
Wägeplatte	Edelstahl, 180 x 160 mm
Abmessungen (ohne Windschutz)	190 x 265 x 90 mm
Nettogewicht	2,8 kg
Stromversorgung	Netzadapter 100-240 V AC, 50/60 Hz; Waage 12 V DC, 1 A
Schnittstelle	RS-232 C
Funktionen	Einfaches Wiegen, Stückzählen, Prozentwiegen, Toleranzwiegen, Unterflurwiegen
Wägeeinheiten	g, ct, oz, lb, ozt, dwt, grain, tael (HK, SG/MY, TW), momme, tola
Justierung	Extern mit empfohlenem Gewicht (5 kg Klasse E2)
Betriebstemperatur	10°C bis 30°C
Zulässige Luftfeuchtigkeit	max. 80 % relative (nicht kondensierend)
Pflege und Reinigung	Reinigung mit feuchtem Tuch und milder Seife; Lösungsmittel vermeiden; vor der Reinigung Netzstrom trennen
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre verwenden; nicht überladen; nicht ohne Genehmigung öffnen
Garantie	Gültig unter Vorbehalt der Einhaltung der Anweisungen; ausgeschlossen bei Änderung oder nicht bestimmungsgemäßem Gebrauch

Häufig gestellte Fragen - EW 62002NM Kern

Wie führe ich die Justierung der Waage EW 62002NM durch?

Die Justierung erfolgt mit einem externen Gewicht. Empfohlen: 5 kg Klasse E2. Schalten Sie die Waage ein, halten Sie F gedrückt bis 'CAL' erscheint, drücken Sie TARE+0 und lassen Sie los. Legen Sie das Gewicht auf, drücken Sie PRINT/M. Die Meldung 'on F.S' blinkt, dann wird der Wert angezeigt. Entfernen Sie das Gewicht, die Justierung ist abgeschlossen.

Wie tariere ich einen Behälter?

Stellen Sie den leeren Behälter auf die Waage, drücken Sie TARE+0. Die Anzeige geht auf Null. Geben Sie dann das Wägegut hinzu, um das Nettogewicht zu lesen. Die Tara bleibt erhalten, bis Sie die Wägeplatte leeren und erneut TARE+0 drücken.

Wie zähle ich gleiche Teile?

Wählen Sie den Modus PCS durch Drücken von F. Drücken Sie S zur Auswahl der Referenzstückzahl (10, 30, 50 oder 100). Legen Sie diese Anzahl auf die Waage, drücken Sie PRINT/M. Fügen Sie dann die zu zählenden Teile hinzu, die Anzahl wird angezeigt.

Was bedeutet die Fehlermeldung 'L-Err'?

'L-Err' erscheint, wenn das Gesamtgewicht der Teile unter dem erforderlichen Mindeststückgewicht für das Zählen liegt (0,01 g unter Laborbedingungen). Fügen Sie mehr Teile hinzu oder erhöhen Sie die Referenzstückzahl.

Wie verwende ich das Prozentwiegen?

Wählen Sie den Modus % mit F. Drücken Sie S für 'P.SEt'. Legen Sie das Referenzgewicht (100%) auf die Waage, drücken Sie PRINT/M. Danach wird jedes aufgelegte Gewicht als Prozentsatz des Referenzgewichts angezeigt.

Wie stelle ich Toleranzgrenzen für das Wiegen ein?

Aktivieren Sie die Funktion Toleranzwiegen über das Funktionsmenü (Menü 2.SEL = 1). Halten Sie F gedrückt bis 'Func', navigieren Sie zur Einstellung. Halten Sie dann F gedrückt bis 'L.SEt', um die untere und obere Grenze durch Wiegen oder über die Tastatur einzugeben.

Die Waage zeigt instabile Werte an, was tun?

Mögliche Ursachen sind: Luftzug, Tischvibrationen, elektromagnetische Felder oder die Wägeplatte hat Kontakt mit einem Gegenstand. Stellen Sie die Waage auf eine stabile, zugfreie Oberfläche. Verwenden Sie den mitgelieferten Windschutz. Wenn das Problem weiterhin besteht, wechseln Sie den Aufstellort.

Wie reinige ich die Waage?

Trennen Sie die Waage vom Netz. Verwenden Sie ein mit milder Seifenlauge angefeuchtetes Tuch, wischen Sie vorsichtig. Vermeiden Sie Lösungsmittel und eindringende Flüssigkeit. Trocknen Sie mit einem weichen Tuch. Pulverrückstände können mit einem Pinsel oder Staubsauger entfernt werden.

Kann ich die Waage mit einem Akku betreiben?

Ja, ein optionales Akku-Kit (6 V DC, 2000 mAh) ist erhältlich. Es wird im Inneren der Waage montiert. Die erste Ladung sollte mindestens 8 Stunden dauern. Im Akku-Modus kann die Funktion AUTO-OFF aktiviert werden, um Energie zu sparen.

Wie verbinde ich die Waage über RS-232 mit einem PC?

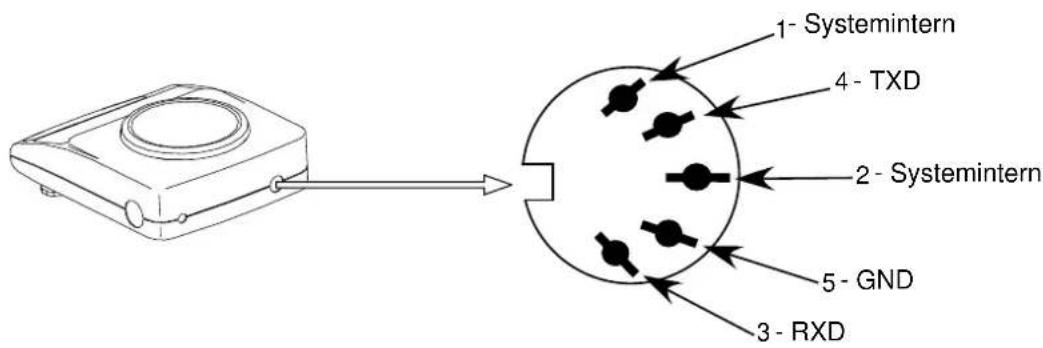

Verwenden Sie das passende Kabel an der 5-poligen Buchse auf der Rückseite. Konfigurieren Sie das Ausgabeformat (Menü 7.I.F.) und die Parameter (Baud, Parität). Fernsteuerbefehle (z.B. 'O1' für Dauerdruck) ermöglichen die Steuerung der Datenübertragung.

BEDIENUNGSANLEITUNG EW 62002NM Kern

Betriebsanleitung Präzisionswaagen Operating instruction Precision balances Mode d'emploi Balances de précision

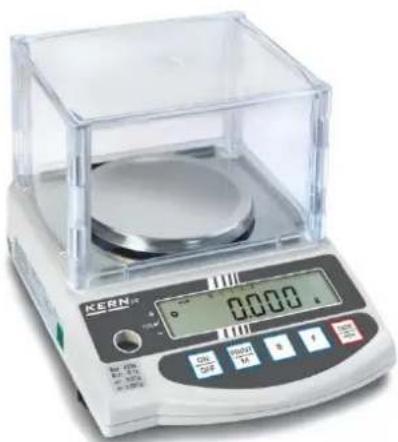

KERN EW/EG-N

Typ EG 200-3AM

Typ EG 400-3AM

Typ EG 600-3AM

Typ EG 2000-2AM

Typ EG 4000-2AM

Version 3.1

2024-05

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

1 Technische Daten.... 3

1.1 Ablesbarkeit der verschiedenen Wägeeinheiten 9

1.2 Umrechnungstabellen der Wägeeinheiten 10

2 Grundlegende Hinweise (Allgemeines) 11

2.1 Bestimmungsgemäße Verwendung 11

2.2 Sachwidrige Verwendung 11

2.3 Gewährleistung 11

2.4 Prüfmittelüberwachung 12

3 Grundlegende Sicherheitshinweise.... 12

3.1 Hinweise in der Betriebsanleitung beachten 12

3.2 Ausbildung des Personals.... 12

4 Transport und Lagerung.... 12

4.1 Kontrolle bei Übernahme 12

4.2 Verpackung / Rücktransport 12

5 Auspacken, Aufstellung und Inbetriebnahme 13

5.1 Aufstellort, Einsatzort 13

5.2 Auspacken 13

5.2.1 Aufstellen.... 14

5.2.2 Lieferumfang 14

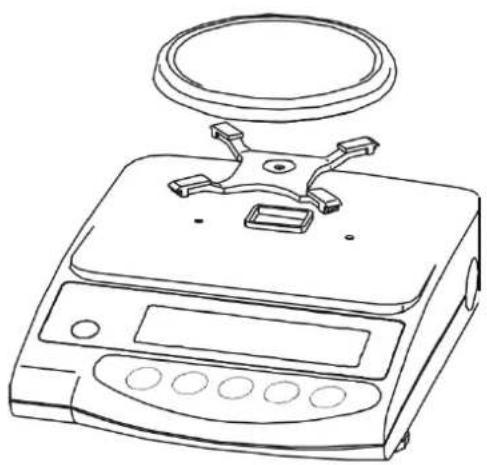

5.2.3 Positionierung der Wägeplatte 15

5.2.4 Windschutz-Montage 16

5.2.5 Windschutz - optional 17

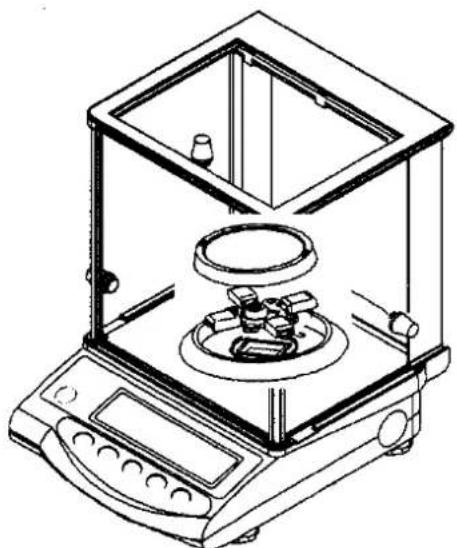

5.2.6 Windschutz mit Glas-Schiebetüren (nur Modell KERN EW 120-4NM serienmäßig)...... 17

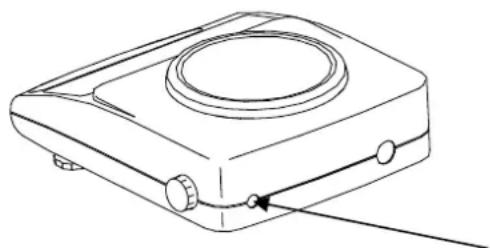

5.3 Netzanschluss 18

5.4 Akkubetrieb (optional) 18

5.5 Anschluss von Peripheriegeräten 19

5.6 Erstinbetriebnahme 19

5.6.1 Power-Anzeige 19

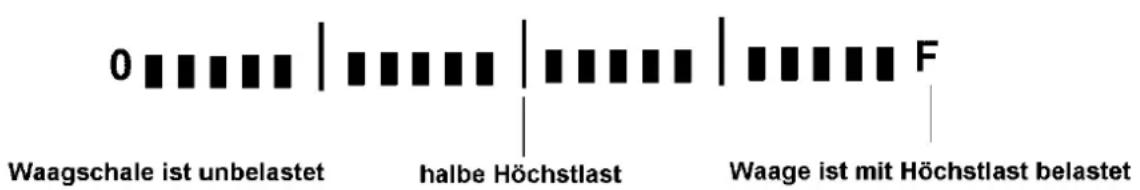

5.6.2 Bar Graph-Anzeige 19

5.6.3 Stabilitäts-Anzeige 20

5.6.4 Waage Null-Anzeige 20

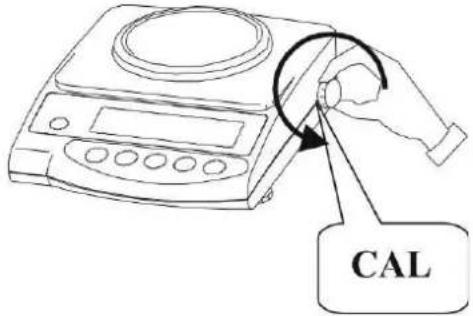

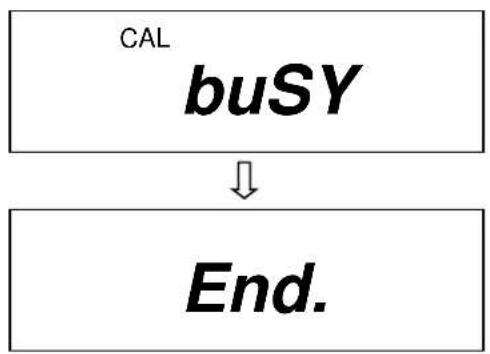

5.7 Justierung 21

5.8 Justieren 21

5.8.1 Justierung mit externem Gewicht (nur KERN EW-N) 21

5.8.2 Justierung mit internem Gewicht (nur KERN EG) 21

5.8.3 Justierung mit externem Gewicht (nur KERN EW) 23

5.9 Eichung 25

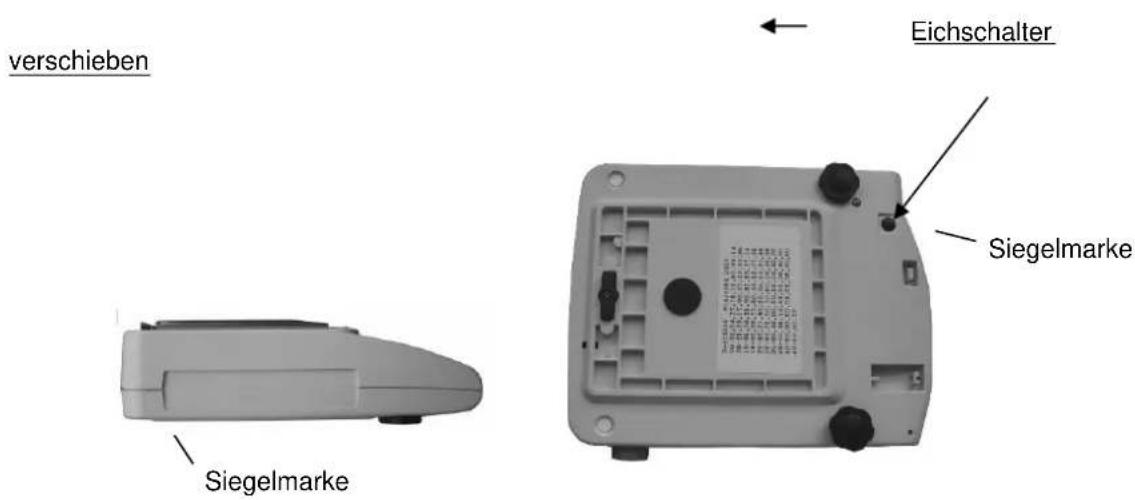

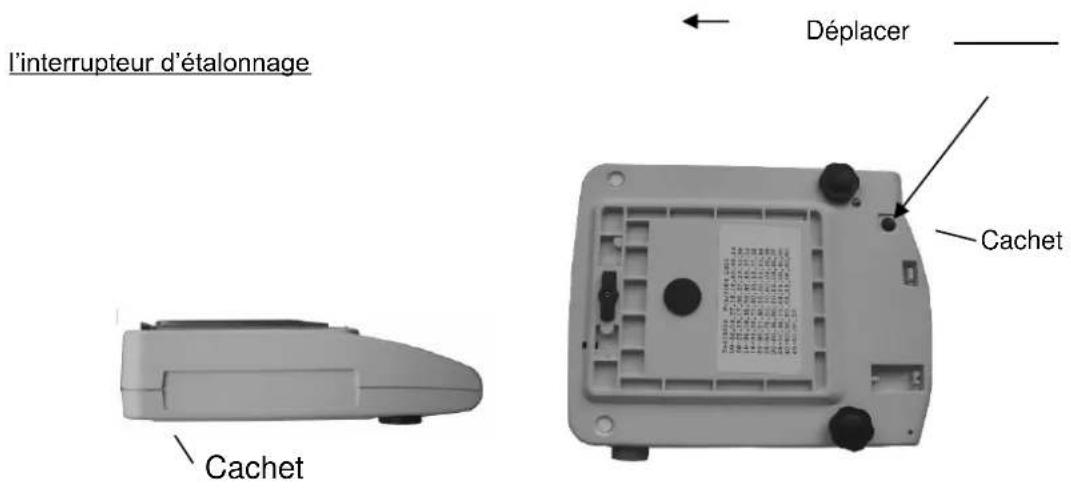

5.10 Eichschalter und Siegelmarke 26

6 Betrieb 27

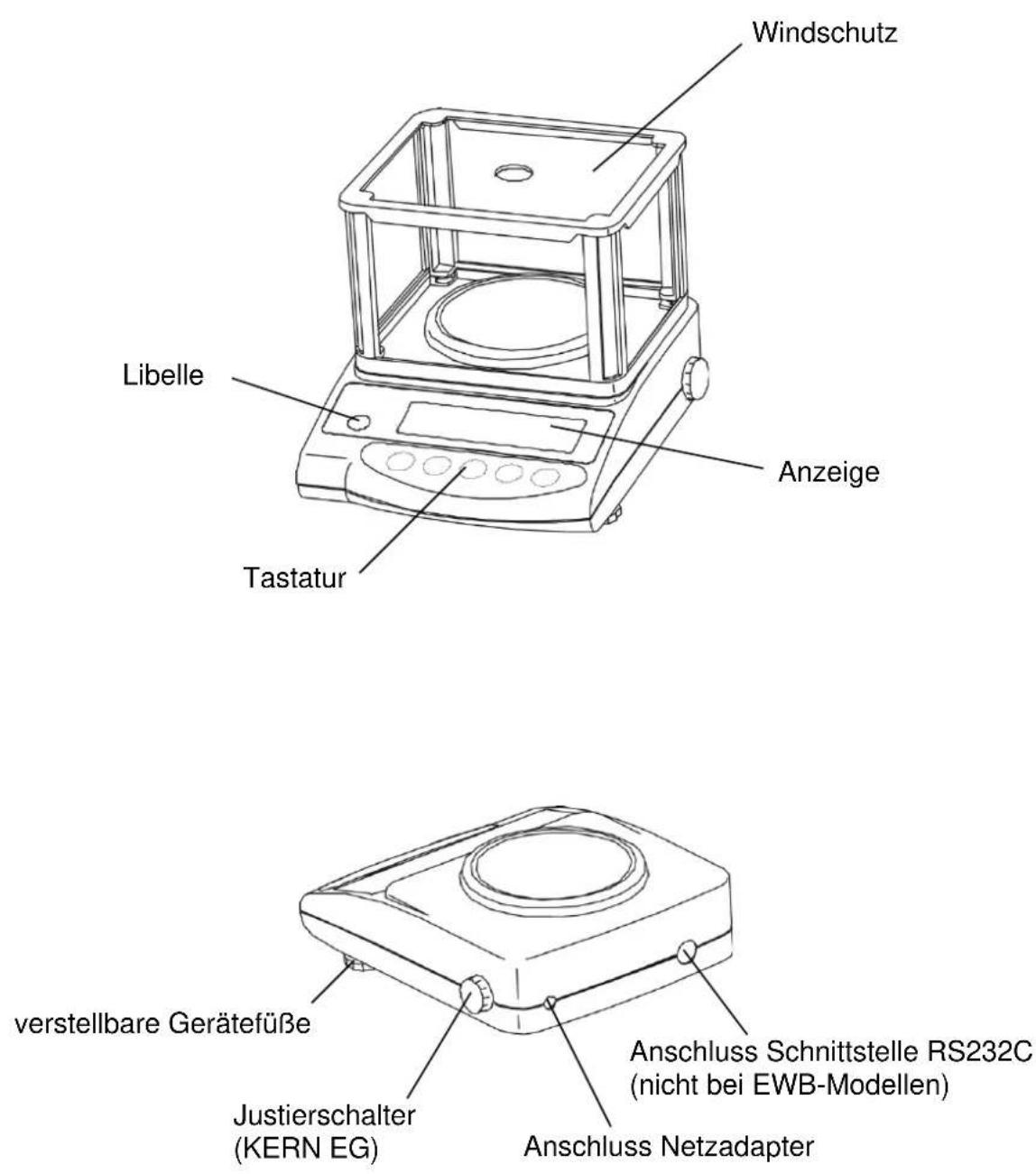

6.1 Bedienungselemente 27

6.1.1 Tastaturübersicht 28

6.1.2 Anzeigenübersicht 29

6.2 Betriebsarten 30

6.2.1 Wägen 30

6.2.1.1 Unterflurwägung 31

6.2.1.2 Tarawägung (Tarieren) 32

6.2.2 Stückzählung (nicht bei Modell KERN EW120-4NM) 34

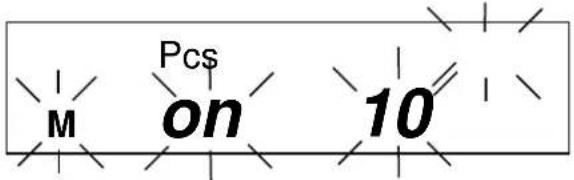

6.2.2.1 Addiermodus 36

6.2.3 Prozentwägung (nicht bei Modell KERN EW120-4NM) 38

6.2.4 Wägen mit Toleranzbereich (nicht bei Modell KERN EW120-4NM) 39

6.2.4.1 Grundeinstellungen bei Wägungen mit Toleranzbereich 40

6.2.4.2 Eingabe der Grenzwerte durch Wägung 42

6.2.4.3 Eingabe der Grenzwerte über die Tastatur.... 44

7 Funktionen.... 46

7.1 Zugang und Änderung zahlreicher Funktionen: 46

7.2 Liste der Funktionsparameter 47

7.2.1 Parameter bei Wägungen mit Toleranzbereich (nicht bei Modell KERN EW120-4NM)..... 49

7.2.2 Parameter für die serielle Schnittstelle 50

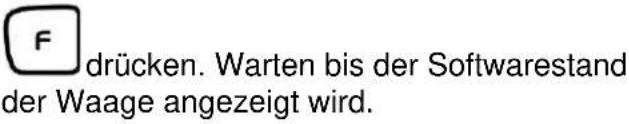

7.2.3 Softwarestand anzeigen....51

8 Datenausgang....52

8.1 Beschreibung des serienmäßigen Datenausgangs (RS 232C) 52

8.2 Technische Daten der Schnittstelle 52

8.3 Schnittstellenbeschreibung 52

8.4 Datenausgabe 53

8.4.1 Formate der Datenübertragung 53

8.4.2 Vorzeichen 54

8.4.3 Daten 54

8.4.4 Einheiten 55

8.4.5 Ergebnis der Bewertung / Datentyp 55

8.4.6 Status der Daten 55

8.5 Eingabebefehle....56

8.5.1 Befehlseingabeformat 56

8.5.2 Externer Tarierbefehl 56

8.5.3 Fernsteuerbefehle 56

8.6 Rückmeldung nach Datenübertragung....57

9 Wartung, Instandhaltung, Entsorgung 57

9.1 Reinigung....57

9.2 Wartung, Instandhaltung 57

9.3 Entsorgung 57

10 Fehlermeldungen 58

11 Kleine Pannenhilfe 59

12 Konformitätserklärung....60

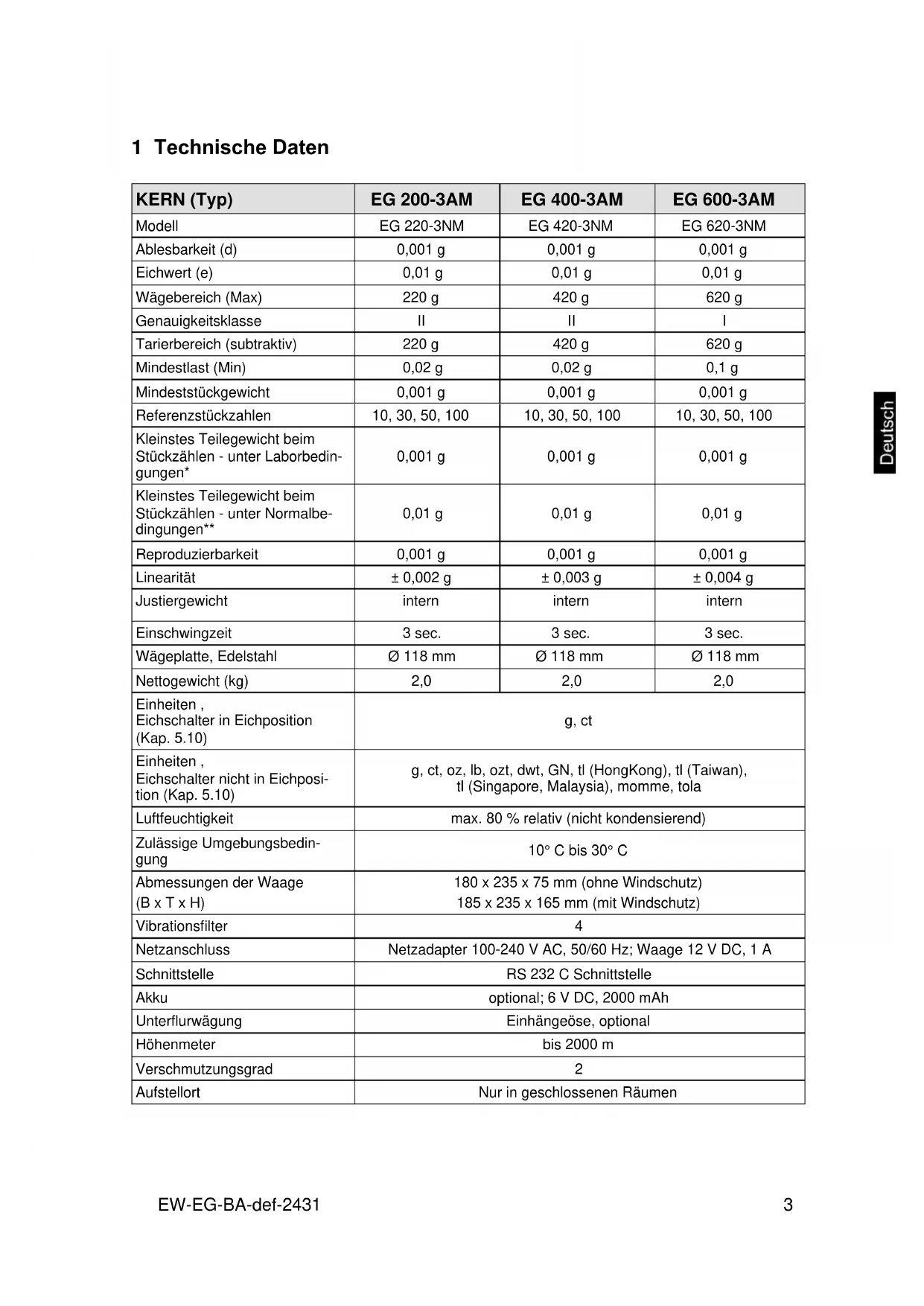

1 Technische Daten

KERN (Typ)	EG 200-3AM	EG 400-3AM	EG 600-3AM
Modell	EG 220-3NM	EG 420-3NM	EG 620-3NM
Ablesbarkeit (d)	0,001 g	0,001 g	0,001 g
Eichwert (e)	0,01 g	0,01 g	0,01 g
Wägebereich (Max)	220 g	420 g	620 g
Genauigkeitsklasse	II	II	I
Tarierbereich (subtraktiv)	220 g	420 g	620 g
Mindestlast (Min)	0,02 g	0,02 g	0,1 g
Mindeststückgewicht	0,001 g	0,001 g	0,001 g
Referenzstückzahlen	10, 30, 50, 100	10, 30, 50, 100	10, 30, 50, 100
Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen*	0,001 g	0,001 g	0,001 g
Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen**	0,01 g	0,01 g	0,01 g
Reproduzierbarkeit	0,001 g	0,001 g	0,001 g
Linearität	± 0,002 g	± 0,003 g	± 0,004 g
Justiergewicht	intern	intern	intern
Einschwingzeit	3 sec.	3 sec.	3 sec.
Wägeplatte, Edelstahl	∅ 118 mm	∅ 118 mm	∅ 118 mm
Nettogewicht (kg)	2,0	2,0	2,0
Einheiten , Eichschalter in Eichposition (Kap. 5.10)	g, ct
Einheiten , Eichschalter nicht in Eichposition (Kap. 5.10)	g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola
Luftfeuchtigkeit	max. 80 % relativ (nicht kondensierend)
Zulässige Umgebungsbedingung	10°C bis 30°C
Abmessungen der Waage (B x T x H)	180 x 235 x 75 mm (ohne Windschutz)185 x 235 x 165 mm (mit Windschutz)
Vibrationsfilter	4
Netzanschluss	Netzadapter 100-240 V AC, 50/60 Hz; Waage 12 V DC, 1 A
Schnittstelle	RS 232 C Schnittstelle
Akku	optional; 6 V DC, 2000 mAh
Unterflurwägung	Einhängeöse, optional
Höhenmeter	bis 2000 m
Verschmutzungsgrad	2
Aufstellort	Nur in geschlossenen Räumen

KERN (Typ)	EG 2000-2AM	EG 4000-2AM
Modell	EG 2200-2NM	EG 4200-2NM
Ablesbarkeit (d)	0,01 g	0,01 g
Eichwert (e)	0,1 g	0,1 g
Wägebereich (Max)	2200 g	4200 g
Genauigkeitsklasse	II	II
Tarierbereich (subtraktiv)	2200 g	4200 g
Mindestlast (Min)	0,5 g	0,5 g
Mindeststückgewicht	0,01 g	0,01 g
Referenzstückzahlen	10, 30, 50, 100	10, 30, 50, 100
Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen*	0,01 g	0,01 g
Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen**	0,1 g	0,1 g
Reproduzierbarkeit	0,01 g	0,01 g
Linearität	± 0, 02 g	± 0,02 g
Justiergewicht	intern	intern
Einschwingzeit	3 sec.	3 sec.
Wägeplatte, Edelstahl	180 x 160 mm	180 x 160 mm
Nettogewicht (kg)	3,7	3,7
Einheiten , Eichschalter in Eich-position (Kap. 5.10)	g, ct
Einheiten , Eichschalter nicht in Eichposition (Kap. 5.10)	g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola
Luftfeuchtigkeit	max. 80 % relativ (nicht kondensierend)
Zulässige Umgebungsbedingung	10°C bis 30°C
Abmessungen der Waage (B x T x H)	190 x 265 x 90 mm (ohne Windschutz)
Vibrationsfilter	4
Netzanschluss	Netzadapter 100-240 V AC, 50/60 Hz; Waage 12 V DC, 1 A
Schnittstelle	RS 232 C Schnittstelle
Akku	optional; 6 V DC, 2000 mAh
Unterflurwägung	Einhängeöse, optional
Höhenmeter	bis 2000 m
Verschmutzungsgrad	2
Aufstellort	Nur in geschlossenen Räumen
KERN	EW 220-3NM	EW 420-3NM
Ablesbarkeit (d)	0,001 g	0,001 g
Eichwert (e)	0,01 g	0,01 g
Wägebereich (Max)	220 g	420 g
Genauigkeitsklasse	II	II
Tarierbereich (subtraktiv)	220g	420 g
Mindestlast (Min)	0,02 g	0,02 g
Mindeststückgewicht	0,001 g	0,001 g
Referenzstückzahlen	10, 30, 50, 100	10, 30, 50, 100
Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen*	0,001 g	0,001 g
Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen**	0,01 g	0,01 g
Reproduzierbarkeit	0,001 g	0,001 g
Linearität	± 0,002 g	± 0,003 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	200g (F1)	2 x 200g (E2)
Einschwingzeit	2 sec.	2 sec.
Wägeplatte, Edelstahl	∅ 118 mm	∅ 118 mm
Nettogewicht (kg)	1,3	1,3
Einheiten , Eichschalter in Eich-position (Kap. 5.10)	g, ct
Einheiten , Eichschalter nicht in Eichposition (Kap. 5.10)	g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola
Luftfeuchtigkeit	max. 80 % relativ (nicht kondensierend)
Zulässige Umgebungsbedingung	10°C bis 30°C
Abmessungen der Waage mit Windschutz (B x T x H)	185 x 235 x 165 mm
Abmessungen der Waage ohne Windschutz (B x T x H)	180 x 235 x 75 mm
Vibrationsfilter	4
Netzanschluss	Netzadapter 230 V, 50/60 Hz; Waage 12 V DC, 200 mA
Schnittstelle	RS 232 C Schnittstelle
Akku	optional
Unterflurwägung	Einhängeöse, optional

KERN	EW 620-3NM	EW 820-2NM	EW 2200-2NM
Ablesbarkeit (d)	0,001 g	0,01 g	0,01 g
Eichwert (e)	0,01 g	0,01 g	0,1 g
Wägebereich (Max)	620 g	820 g	2200 g
Genauigkeitsklasse	I	I	II
Tarierbereich (subtraktiv)	620 g	820 g	2200 g
Mindestlast (Min)	0,1 g	1 g	0,5 g
Mindeststückgewicht	0,001 g	0,01 g	0,01 g
Referenzstückzahlen	10, 30, 50, 100	10, 30, 50, 100	10, 30, 50, 100
Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen*	0,001 g	0,01 g	0,01 g
Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen**	0,01 g	0,1 g	0,1 g
Reproduzierbarkeit	0,001 g	0,01 g	0,01 g
Linearität	± 0,004 g	± 0,01 g	± 0,01 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	500 g (E2)	1 x 200 g + 1 x 500 g(F1)	2000 g (F1)
Einschwingzeit	2 sec.	2 sec.	2 sec.
Wägeplatte, Edelstahl	∅ 118 mm	170 x 142 mm	180 x 160 mm
Nettogewicht (kg)	1,3	1,3	2,8
Einheiten , Eichschalter in Eich-position (Kap. 5.10)	g, ct
Einheiten , Eichschalter nicht in Eichposition (Kap. 5.10)	g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola
Luftfeuchtigkeit	max. 80 % relativ (nicht kondensierend)
Zulässige Umgebungsbedingung	10°C bis 30°C
Abmessungen der Waage mit Windschutz (B x T x H)	185 x 235 x 165 mm
Abmessungen der Waage ohne Windschutz (B x T x H)	180 x 235 x 75 mm	180 x 235 x 75 mm	190 x 265 x 90 mm
Vibrationsfilter	4
Netzanschluss	Netzadapter 230 V, 50/60 Hz; Waage 12 V DC, 200 mA
Schnittstelle	RS 232 C Schnittstelle
Akku	optional
Unterflurwägung	Einhängeöse, optional
KERN	EW 4200-2NM	EW 6200-2NM	EW 12000-1NM
Ablesbarkeit (d)	0,01 g	0,01 g	0,1 g
Eichwert (e)	0,1 g	0,1 g	1 g
Wägebereich (Max)	4200 g	6 200 g	12 000 g
Genauigkeitsklasse	II	I	II
Tarierbereich (subtraktiv)	4200 g	6 200 g	12 000 g
Mindestlast (Min)	0,5 g	1 g	5 g
Mindeststückgewicht	0,01 g	0,01 g	0,1 g
Referenzstückzahlen	10, 30, 50, 100	10, 30, 50, 100	10, 30, 50, 100
Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen*	0,01 g	0,01 g	0,1 g
Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen**	0,1 g	0,1 g	1 g
Reproduzierbarkeit	0,01 g	0,02 g	0,1 g
Linearität	± 0,02 g	± 0, 03 g	± 0,1 g
Empf. Justiergewicht, nicht beigegeben (Klasse)	2 x 2 kg (E2)	5 kg (E2)	10 kg (F1)
Einschwingzeit	2 sec.	3 sec.	3 sec.
Nettogewicht (kg)	180 x 160 mm	2,8	2,8
Einheiten , Eichschalter in Eich-position (Kap. 5.10)	g, ct
Einheiten , Eichschalter nicht in Eichposition (Kap. 5.10)	g, ct, oz, lb, ozt, dwt, tl (HongKong), tl (Taiwan), tl (Singapore, Malaysia), momme, tola
Luftfeuchtigkeit	max. 80 % relativ (nicht kondensierend)
Zulässige Umgebungsbedingung	10°C bis 30°C
Wägeplatte, Edelstahl	180 x 160 mm
Abmessungen der Waage (B x T x H)	190 x 265 x 90 mm (ohne Windschutz)
Vibrationsfilter	4
Netzanschluss	Netzadapter 230 V, 50/60 Hz; Waage 12 V DC, 200 mA
Schnittstelle	RS 232 C Schnittstelle
Akku	optional
Unterflurwägung	Einhängeöse, optional

* Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen:

Es herrschen ideale Umgebungsbedingungen für hochauflösende Zählungen
Die Zählteile haben keine Streuung

** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen:

Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen)
Die Zählteile streuen

1.1 Ablesbarkeit der verschiedenen Wägeeinheiten

Wägeinheit	EG 220-3NM / EW 220-3NM	EG 420-3NM / EW 420-3NM
g	0.001	0.001
ct (ct)	0.01	0.01
oz (oz)	0.0001	0.0001
lb (lb)	0.00001	0.00001
oz t (ozt)	0.0001	0.0001
dvt (dwt)	0.001	0.001
► (grain)	0.1	0.1
tl (Hong Kong)	0.0001	0.0001
tl (Singapore, Malaysia)	0.0001	0.0001
tl (Taiwan)	0.0001	0.0001
mom	0.001	0.001
to (to)	0.0001	0.0001

Wägeinheit	EG 620-3NM / EW 620-3NM	EW 820-2NM	EG 2200-2NM/ EW 2200-2NM
g	0.001	0.01	0.01
ct (ct)	0.01	0.05	0.1
oz (oz)	0.0001	0.0005	0.001
lb (lb)	0.00001	0.00005	0.0001
oz t (ozt)	0.0001	0.0005	0.001
dvvt (dwt)	0.001	0.01	0.01
tl (Hong Kong)	0.0001	0.0005	0.001
tl (Singapore,Malaysia)	0.0001	0.0005	0.001
tl (Taiwan)	0.0001	0.0005	0.001
mom	0.001	0.005	0.01
to (to)	0.0001	0.001	0.001

Wägeeinheit	EG 4200-2NM/EW 4200-2NM	EW 6200-2NM	EW 12000-1NM
g	0.01	0.01	0.1
ct(ct)	0.1	0.1	1
oz (oz)	0.001	0.001	0.01
lb (lb)	0.0001	0.0001	0.001
oz t(ozt)	0.001	0.001	0.01
dvt (dwt)	0.01	0.01	0.1
tl (Hong Kong)	0.001	0.001	0.01
tl (Singapore,Malaysia)	0.001	0.001	0.01
tl (Taiwan)	0.001	0.001	0.01
mom	0.01	0.01	0.1
to (to)	0.001	0.001	0.01

1.2 Umrechnungstabellen der Wägeeeinheiten

Wägeeinheit	Gramm	Karat	Unze	Pound	Feinunze	Penny weight
1g	1	5	0.03527	0.00220	0.03215	0.64301
1ct	0.2	1	0.00705	0.00044	0.00643	0.12860
1oz	28.34952	141.74762	1	0.06250	0.91146	18.22917
1lb	453.59237	2267.96185	16	1	14.58333	291.66667
1ozt	31.10348	155.51738	1.09714	0.06857	1	20
1dwt	1.55517	7.77587	0.05486	0.00343	0.05	1
1GN	0.06480	0.32399	0.00229	0.00014	0.00208	0.04167
1tl (HK)	37.429	187.145	1.32027	0.08252	1.20337	24.06741
1tl (SGP,Mal)	37.79936	188.99682	1.33333	0.08333	1.21528	24.30556
1tl (Taiwan)	37.5	187.5	1.32277	0.08267	1.20565	24.11306
1mom	3.75	18.75	0.13228	0.00827	0.12057	2.41131
1to	11.66380	58.31902	0.41143	0.02571	0.37500	7.5

Wägeeinheit	Grain	Tael (Hong Kong)	Tael (Singapore, Malaysia)	Tael (Taiwan)	Momme	Tola
1g	15.43236	0.02672	0.02646	0.02667	0.26667	0.08574
1ct	3.08647	0.00534	0.00529	0.00533	0.05333	0.01715
1oz	437.5	0.75742	0.75	0.75599	7.55987	2.43056
1lb	7000	12.11874	12	12.09580	120.95797	38.88889
1ozt	480	0.83100	0.82286	0.82943	8.29426	2.66667
1dwt	24	0.04155	0.04114	0.04147	0.41471	0.13333
1GN	1	0.00173	0.00171	0.00173	0.01728	0.00556
1tl (HK)	577.61774	1	0.99020	0.99811	9.98107	3.20899
1tl (SGP,Mal)	583.33333	1.00990	1	1.00798	10.07983	3.24074
1tl (Taiwan)	578.71344	1.00190	0.99208	1	10	3.21507
1mom	57.87134	0.10019	0.09921	0.1	1	0.32151
1to	180	0.31162	0.30857	0.31103	3.11035	1

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Lang-sames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung / Rücktransport

⇒ Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
⇒ Für den Rücktransport ist nur die Originalverpackung zu verwenden.
⇒ Vor dem Versand alle angeschlossenen Kabel und losen / beweglichen Teile trennen.
→ Evtl. vorgesehene Transportsicherungen wieder anbringen.
⇒ Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
• statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden.

5.2 Auspacken

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

5.2.1 Aufstellen

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

5.2.2 Lieferumfang

Serienmäßiges Zubehör:

(1) Waage

(3) Träger für Wägeplatte

(2) Wägeplatte

(4) Windsschutz

(5) Betriebsanleitung

(6) Netzgerät

5.2.3 Positionierung der Wägeplatte

Träger lt. Zeichung festschrauben, danach Wägeplatte aufsetzen.

(nur für Geräte d = 0,001 g serienmäßig)

Abdeckung	Seitenteile(2 groß, 2 klein)
Kleines Seitenteil (1) in großes Seitenteil (2) einstecken
Das andere große Seitenteil dementsprechend an die beiden anderen montieren.
Das vierte Seitenteil nach Abbildung montieren.
Abdeckung auf die vier zusammengesetzten Teile aufsetzen.

5.2.5 Windschutz – optional

Wägeplatte abnehmen und den Träger durch Lösen der Schraube entfernen. Die beiden Schrauben links und rechts der Trägerführung mittels eines Schraubendrehers lösen und entfernen.

Nun den Windschutz passend auf das Gehäuse aufsetzen und mit den beiden Schrauben durch die geöffneten Schiebetüren befestigen.

Den Träger lt. Zeichnung festschrauben und danach die Wägeplatte aufsetzen.

5.2.6 Windschutz mit Glas-Schiebetüren

(nur Modell KERN EW 120-4NM serienmäßig)

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

Anschluss Netzadapter:

5.4 Akkubetrieb (optional)

Wägeplatte abnehmen und den Träger durch Lösen der Schraube entfernen. Die beiden Schrauben links und rechts der Trägerführung mittels eines Schraubendrehers lösen und entfernen.

Die beiden Haltehaken am Gehäuse-Unterteil entriegeln und das Gehäuse-Oberteil vorsichtig nach hinten abnehmen (Führungen des Gehäuse-Oberteils an der Hinterseite der Waage beachten).

Die beiden Befestigungsschrauben wie in der Abbildung (Akkupack) beschrieben lösen und entfernen.

Akkupack aus Verpackung entnehmen und zunächst die Stromversorgung mit der Akkuplatine verbinden.

Danach die Steckerverbindung zur Rechenplatine der Waage herstellen (CN5).

Der Akkupack wird links im Gehäuse so platziert, dass er mit der vorhin gelösten Schraube durch die vorhandene Halterung mit der Waage verschraubt werden kann. Vorher leicht in das Gehäuse drücken (es gibt nur eine richtige Möglichkeit zum Einbau). Nun auch das Display wieder mittels der gelösten Schraube befestigen.

Das Gehäuse-Oberteil an den hinteren Führungen ansetzen und nach vorne klappen, bis die beiden Haltehaken am Gehäuse-Unterteil wieder hörbar einrasten.

Die beiden Schrauben links und rechts der Trägerführung festschrauben und den Träger wieder befestigen. Wägeplatte aufsetzen.

Hinweis:

Der Akku ist zwar gleich funktionsfähig, sollte aber vor der ersten Benutzung mindestens 8 Stunden über das Netzteil geladen werden.

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden (Schnittstellenbeschreibung Kap. 8).

Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Eine Anwärmzeit von 10 Minuten nach dem Einschalten stabilisiert die Messwerte.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel 5.7 „Justierung“ beachten.

5.6.1 Power-Anzeige

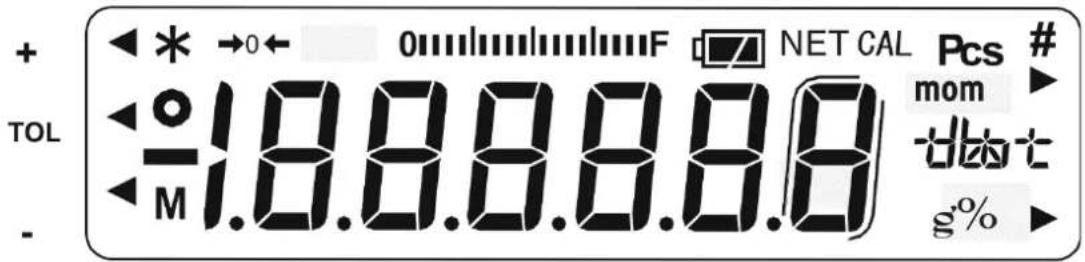

Ist das Zeichen (*) sichtbar, so wird die Waage über das Netzteil mit Strom versorgt. Mit dem Betätigen der ☑aste befindet sich die Waage im Wägebetrieb.

Damit ist die Power-Anzeige in der Anzeigenübersicht nicht mehr sichtbar.

5.6.2 Bar Graph-Anzeige

Der Wägebereich der Waage ist in 20 grafische Quader aufgeteilt. Ist kein Gewichtswert auf der Waage, so wird die Null (0) in der grafischen Anzeige dargestellt. Wird die Waage bis zur Hälfte Ihres Wägebereiches belastet, so werden 10 grafische Quader angezeigt.

Hinweis:

Wird die Tarawägung durchgeführt, so zeigt die grafische Gewichtsanzeige weiterhin die Anzahl Quader des Taragewichtes an.

5.6.3 Stabilitäts-Anzeige

Erscheint im Display die Stabilitätsanzeige [o] ist die Waage in einem stabilen Zustand. Bei instabilem Zustand verschwindet die [o]–Anzeige. Stabile Umgebungsbedingungen erreichen sie durch den Einsatz ein Windschutzes (Montage siehe Kap. 5.2.4)

5.6.4 Waage Null-Anzeige

Umwelteinflüsse können dazu führen, dass die Waage trotz entlasteter Waagschale nicht genau „0.000“ anzeigt. Sie können jedoch die Anzeige Ihrer Waage jederzeit auf Null zurücksetzen und damit sicherstellen, dass die Wägung wirklich bei Null beginnt. Das Nullstellen bei aufgelegtem Gewicht ist nur innerhalb eines bestimmten, typenabhängigen Bereichs möglich. Falls sich die Waage bei aufgelegtem Gewicht nicht auf Null zurückstellen lässt, wurde dieser Bereich überschritten.

Im Display erscheint [o - Err]

Bedienung	Anzeige
Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null anzeigen, drücken Sie dieTAREtaste und die Waage beginnt mit der Rückstellung auf Null.
Nach kurzer Wartezeit ist Ihre Waage auf Null zurückgesetzt.Zusätzlich wird das Zeichen für die Waage Null-Anzeige [→0←] eingeblendet.	→0← 0111F0.000g

5.7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei jeder Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

5.8 Justieren

5.8.1 Justierung mit externem Gewicht (nur KERN EW-N)

Bei geeichten Waagen ist die Justierung per Schalter gesperrt (außer Genauigkeitsklasse I). Um die Justierung durchführen zu können (außer Genauigkeitsklasse I) Eichschalter umlegen (siehe Kap. 5.10).

5.8.2 Justierung mit internem Gewicht (nur KERN EG)

Vor jeder Inbetriebnahme muß die Waage justiert werden.

Bei Trennung der Versorgungsspannung wird eine Justage von der Waage gefordert.

Eine Nutzung der Waage ohne vorherige Justage ist nicht möglich.

Mit dem eingebauten Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 10 Minuten zur Stabilisierung ist erforderlich.

Bedienung	Anzeige
Waage mitaste einschalten, nach kurzer Zeit erscheint [S.A. CAL].	S.A. CAL
-F-Taste undTaste gleichzeitig drückenund gleichzeitig loslassen, [Walt]wird kurz angezeigt.Danach wird [CAL.0] blinkend angezeigt,es erfolgt die Speicherung des Nullpunktes.Danach erscheint [CAL.on].	CALWAIT↓CALCAL. 0↓CALCAL. on↓

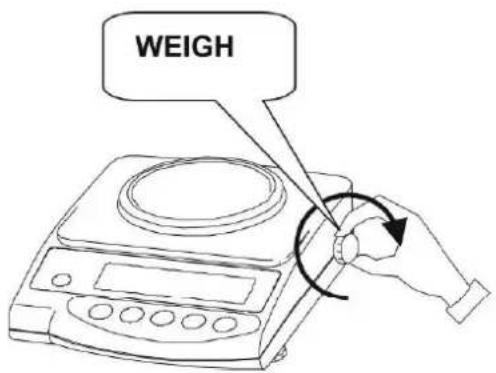

Drehen Sie den Drehknopf an der rechten Seiteder Waage in die Position CAL.Die Justierung läuft automatisch ab.[CAL.on] wird blinkend dargestellt .	CALCAL. on↓
Die Anzeige wechselt automatisch von[CAL.on] zu [CAL.OFF]Der Justiervorgang ist beendet.	CALCAL. oFF

Drehen Sie den Drehknopf an der rechten Seite der Waage in die Position WEIGH.

Damit ist die Justierung abgeschlossen.

Die Waage kehrt automatisch in den Wäge-modus zurück.

5.8.3 Justierung mit externem Gewicht (nur KERN EW)

Justierung mit dem empfohlenen Justiergewicht (siehe Kap. 1 „Techn. Daten“) durchführen. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe nachfolgende Tabelle) möglich, messtechnisch aber nicht optimal.

Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com

Modell	Alternatives Justiergewicht
EW 220-3NM	100 g
EW 420-3NM	100 g
EW 620-3NM	200 g
EW 820-2NM	200 g
EW 2200-2NM	500 g
EW 4200-2NM	1000 g
EW 6200-2NM	2000 g
EW 12000-1NM	5000 g

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 10 Minuten zur Stabilisierung ist erforderlich.

Bedienung	Anzeige
Waage mit [ON]taste einschalten
-F-Taste drücken und gedrückt halten, bis [CAL] erscheint, dann loslassen.	↓
Bei gedrückter [TARE]taste die -Taste drücken. Anschließend beide Tasten gleichzeitig loslassen.Es erfolgt die Speicherung des Nullpunktes.	CAL/ [C008]↓CAL/W753]
Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen.Anzeige [on F.S] blinkt und zeigt kurz darauf den Gewichtswert des Justiergewichts an. Justiergewicht abnehmen, die Justierung ist beendet. Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint [-Err] im Display, Justiervorgang wiederholen.	CAL/ ↓CAL↓

5.9 Eichung

Allgemeines:

Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird.
b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken.
d) bei der Herstellung von Fertigpackungen.

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise

Für die in den technischen Daten als eichfähig gekennzeichnete Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.

Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre.

Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

5.10 Eichschalter und Siegelmarke

Vor der Eichung muss der Eichschalter aus der angezeichneten Position (siehe Pfeilrichtung) in die Eichposition verschoben werden. In dieser Stellung erscheint im Display eine Klammer um die letzte Anzeigenstelle.

Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt. Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig.

Position der „Siegelmarken“:

Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn:

• Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen.
• Nacheichungstermin überschritten ist.

6 Betrieb

6.1 Bedienungselemente

6.1.1 Tastaturübersicht

Auswahl	Funktion
	Ein-/Ausschalten
	Ausgabe des Gewichtswertes auf externem Gerät (Drucker) oder PCSpeichern der Einstellungen in der jeweiligen Betriebsart (Stückzählung, Prozentwägung, Toleranzwägung)
	Im Stückzähl- und Prozentmodus:Ausbahlmenü für Stück und %Speichern von FunktionsparameternAbruf der unteren und oberen Toleranzgrenzen
	Taste zum Ändern der Gewichtseinheit (g, ct, Pcs, %)Eingabe der unteren und oberen ToleranzgrenzenAuswählen der Funktionswerte innerhalb der FunktionAufruf der einzelnen Funktionen (Mehrfachdruck)Aufruf der Justierfunktion (permanenter Druck)Die Eingabestelle wird jeweils um einen Schritt nach links verschoben (Kap. 6.2.4.3).
	Tarieren oder Gewichtsanzeige auf Null setzen

6.1.2 Anzeigenübersicht

Anzeige	Beschreibung
g	Gramm
→0←	Nullstellanzeige
o	Stabilitätsanzeige
*	Poweranzeige (Stand by)
Pcs	Anzeige für Stückzählung (nicht bei EW 120-4NM)
%	Anzeige für Prozentwägung (nicht bei EW 120-4NM)
	Anzeige für die Toleranzwägung (nicht bei EW 120-4NM)
mom	Momme
M	Waage führt eine Waagenfunktion durch z. B. Stückzählung/Anzeige eines Speicherwertes
CAL	Anzeige für Justierung. Signalisiert den Justiervorgang.
0 F	Bar graph
Gewichtsein-heitenanzeige	[ct] (ct) Karat
	[oz] (oz) Unze
	[lb] (lb) Pound
	[oz t] (ozt) Feinunze
	[dwt] (dwt) Penny weight
	[► (oben rechts)] Grain
	[tl] (tl) Tael (Hong Kong)
	[tl ► oben rechts] (tl ► oben rechts) Tael (Singapore,Malaysia)
	[tl ► unten rechts] (tl ► unten rechts) Tael (Taiwan)
	[to] (to) Tola
	Anzeige für Akkubetrieb (optional).
	[☐] Die Anzeige wechselt auf Netzbetrieb, wenn die Spannung unter das vorgeschriebene Minimum abfällt.

6.2 Betriebsarten

6.2.1 Wägen

Anzeigesymbol: g

Bedienung	Anzeige
Zum Einschalten der Waage drücken Sie die [IMAGE].Die Waage führt einen Selbsttest durch.
Sobald die Gewichtsanzeige „0.000" anzeigt, ist Ihre Waage wägebereit.Wäge gut auflegen, der Gewichtswert wird angezeigt.
Umschaltmöglichkeit einer Gewichtseinheit z.B. von „g“ auf eine andere, z.B. „ct“ durch Mehrfachdruck der [IMAGE]. Einstellung hierzu siehe Kap. 8 „Funktionen“.[g] → [ct] → [Pcs] → [%] → [g] → ......Zum Ausschalten der Waage die [IMAGE]drucken.

6.2.1.1 Unterflurwägung

Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, können mit Hilfe einer Unterflurwägung gewogen werden.

Gehen Sie wie folgt vor:

• Schalten Sie die Waage aus.
• Drehen Sie die Waage um.

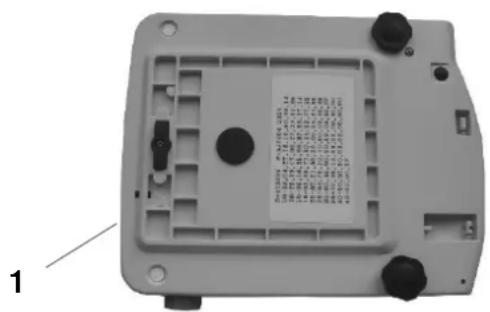

- Öffnen sie den Verschlussdeckel (1) am Waagenboden.
- Einhängeöse (optional) zur Unterflurwägung unbedingt vollständig eindrehen.
- Stellen Sie die Waage über eine Öffnung.
- Hängen Sie das Wägegut an die Einhängeöse und führen Sie die Wägung durch.

VORSICHT

Achten Sie unbedingt darauf, dass der für die Unterflurwägung verwendete Haken stabil genug ist, um das gewünschte Wägegut sicher zu halten (Bruchgefahr).

Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen könnten.

HINWEIS

Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz).

6.2.1.2 Tarawägung (Tarieren)

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

Bedienung	Anzeige
Leeren Tarabehälter auf die Wägeplatte stellen. Das Gesamtgewicht des aufgelegten Behälters wird angezeigt.	0 1 1 1 F23.456 g
Drücken Sie die TARE 301aste um den Tariervorgang zu starten.Das Gewicht des Gefäßes ist nun intern gespeichert.	→0← 0 1 1 1 F0.000 g
Legen Sie das Wägegut in den Tara-behälter.Lesen Sie jetzt das Gewicht des Wägegutes in der Anzeige ab.	0 1 1 1 F53.258 g

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (zuwiegen).

Drücken Sie die TARE 20taste um die Anzeige auf „0.000" zu stellen.Das Gesamtgewicht des Behälters wird wegtariert.
Geben sie weitere Komponenten in den Wägebehälter (zuwiegen).Lesen Sie jetzt das Gewicht des hinzugefügten Wägegutes in der Anzeige ab.

Hinweis:

Die Waage kann immer nur einen Tarawert speichern.

Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt.

Zum Löschen des gespeicherten Tarawertes entlasten Sie die Wägeplatte und drücken anschließend die TARE aftaste.

Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

6.2.2 Stückzählung

(nicht bei Modell KERN EW120-4NM)

Anzeigesymbol: PCS

Bei der Stückzählung können Sie entweder Teile in einen Behälter einzählen oder Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden.

Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit.

Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.

Der Arbeitsablauf gliedert sich in vier Schritte:

• Wägebehälter tarieren
  • Referenzstückzahl festlegen
  • Referenzstückzahl einwägen
• Stücke zählen

Bedienung	Anzeige
1. Waage mit derTaste einschalten. Wählen Sie mit derTastedie Einheiten- UmstellungPcsaus(siehe Kap. 6.2.2)	o011IF Pcs0
2. Taragefäße können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Taragefäß mit TARE-Taste austarieren.	o011IF Pcs0
3. Betätigen Sie dieTaste.Die Referenzstückzahl erscheint blinkend in der Anzeige.	PcsM on 10
4. Durch Mehrfachbetätigung derTARE+0+ -Taste können weitere Referenz-stückzahlen 10, 30, 50 und 100 aufgeru-fen werden.Wichtig: Je größer die Referenzstück-zahl, desto genauer die Stückzählung.
5. Legen so viele Zählteile auf die Waage, wie die eingestellte Referenz-stückzahl verlangt.
6. Betätigen Sie die [IMAGE].Die Referenzstückzahl wird gespeichert.Jetzt können Sie die zu zählenden Teile in den Behälter füllen.Die entsprechende Stückzahl wird im Display angezeigt.
7. Mit der [IMAGE]taste gelangen sie in den gewünschten Wägemodus zurück.

Hinweis:

Erscheint die Fehlermeldung "L-Err" ist das kleinste Zählgewicht siehe Kap. 1 „Technische Daten“ unterschritten.

6.2.2.1 Addiermodus

Mit dieser Funktion erhöhen Sie die Zählgenauigkeit durch Erhöhung der Referenzmenge. Dadurch wird vermieden, dass keine zu kleine Referenzstückzahl verwendet wird, da dies zu ungenauen Resultaten führen könnte.

Bei Anwendung dieser Funktion wird bei kleinen Teilen automatisch die erforderliche Minimalstückzahl sichergestellt.

Bedienung	Anzeige
1. Punkt 1-5 wie unter Kap. 6.2.2 „Stückzählung“ durchführen.z. B. 10 Teile auf die Wägeplatte legen.
2. Betätigen Sie die [STaste].Das Referenzgewicht der 10 Teile wird gespeichert.Durch die nachfolgenden Punkte kann die Zählgenauigkeit erhöht werden.
3. Verdoppeln des Wägegutes: Weitere (etwa) 10 Teile auflegen.Betätigen Sie die [STaste].Das Referenzgewicht der 20 Teile wird gespeichert.
4. Wieder verdoppeln (siehe Punkt 3).Hinweis:Jede weitere hinzu gegebene Stückzahl erhöht die Referenz und verbessert die Zählgenauigkeit.Die Referenzstückzahl muss bei kleinen Teilen oder Teilen mit stark unterschiedlichem Eigengewicht besonders hoch gewählt werden.
5. Betätigen Sie die [IMAGE].Die Referenzstückzahl wird gespeichert.Jetzt können Sie die zu zählenden Teile in den Behälter füllen. Die entsprechende Stückzahl wird im Display angezeigt.
Mit der [IMAGE]taste gelangen sie in den gewünschten Wägemodus zurück.

Hinweis:

• Erscheint die Fehlermeldung „Add“ ist die aufgelegte Stückzahl für die korrekte Ermittlung der Referenz zu klein. Legen Sie zur Referenzbildung weitere Stücke auf die Waage.
  • Die ermittelte Referenz bleibt erhalten, bis die Waage vom Netz getrennt wird.

6.2.3 Prozentwägung

(nicht bei Modell KERN EW120-4NM)

Anzeigesymbol: %

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. Der angezeigte Gewichtswert wird als fest vorgegebener Prozentwert übernommen (Standardeinstellung: 100%).

Bedienung	Anzeige
1. Waage mit der Faste einschalten. Wählen Sie mit der Faste die Einheiten- Umstellung [%] aus (siehe Kap. 6.2.1)Hinweis: Taragefäße können auch bei der Prozentwägung verwendet werden. Vor Beginn der Prozentwägung Taragefäß mit TARE-Taste austarieren.	0 0 I I I F0 %
2. Betätigen Sie die STaste.[P. SEI] erscheint blinkend in der Anzeige.	P. SET %
3. Bringen Sie das Referenzgewicht = 100% auf die Waagschale.	P. SET %
4. Betätigen Sie die PRINATE. Das Referenzgewicht wird gespeichert.	0 0 I I I F100.00 %
5. Ab jetzt wird das aufgelegte Gewicht in % angezeigt.	0 I I I F85.37 %

Mit der Taste gelangen sie in den gewünschten Wägemodus zurück.

Hinweis:

• Erscheint die Fehlermeldung "o-Err":
• ist das Referenzgewicht außerhalb des Wägebereiches (siehe Kap. 1 „Technische Daten“).
• wurde in Punkt 2 die Set-Taste bei aufgelegtem Gewicht betätigt.

• Die Referenz von 100% bleibt erhalten, bis die Waage vom Netz getrennt wird.

6.2.4 Wägen mit Toleranzbereich

(nicht bei Modell KERN EW120-4NM)

Diese Waage kann sowohl als Dosier- wie Sortierwaage verwendet werden, wobei die jeweilige Toleranzuntergrenze sowie Toleranzobergrenze programmierbar ist.

Grenzwerteingaben sind bei folgenden Betriebsarten möglich:

• Wägen
• Stückzählen
• Prozentwägung

6.2.4.1 Grundeinstellungen bei Wägungen mit Toleranzbereich

Bedienung	Anzeige
1. Waage mit der [Taste einschalten.]↓Funktionsmenü aufrufen:Solange die [Taste drücken bis [Func] erscheint, dann loslassen.]↓Der erste Modus der Waage erscheint:	0 0 I I IF0.000 g↓Func1 b.G. 1
2. ToleranzwägungZum Aufruf des Modus der Toleranzwägung betätigen Sie die [Taste.2.SEL 0 (Off)2.SEL 1 (ON)Zur Änderung der werkseitigen Standard-Konfiguration betätigen Sie die [Taste.	2.SEL 02.SEL 1
3. Anzeigen der Toleranzmarken Betätigen Sie die [Taste. Die Toleranzmarke wird immer angezeigt (Werkseinstellung).↓Änderung der Einstellung (1 / 2) mit der [Taste.Die Toleranzmarke wird nur in Verbindung mit dem Stillstand der Waagenanzeige angezeigt .	+ ← 0 I I IF- ← 0.000 g21.Co. 2
4. Einstellung des Toleranzbereiches Betätigen Sie dieTaste.Die Toleranzmarke wird in allen Bereichen angezeigt.Änderung der Einstellung mit der TARE-Taste:Toleranzmarke wird nur oberhalb eines Nullpunktbereiches angezeigt (+5).
5. Anzahl der Toleranzpunkte Zur Einstellung der Toleranzmarke betätigen Sie dieTaste.Es kann 1 Toleranzmarke angezeigt werden:- zu leichtÄnderung der Einstellung mit der-Taste:Es können 2 Toleranzmarken angezeigt werden:+ zu schwerTOL Sollwert- zu leicht	23.P I. 1↓23.P I. 2
Betätigen Sie dieTaste:Sie verlassen das Funktionsmenü und kehren in den Wägemodus zurück.	0 0 1 1 F0.000 g

6.2.4.2 Eingabe der Grenzwerte durch Wägung

Wichtiger Hinweis!

Immer zuerst den unteren Grenzwert, erst dann den oberen Grenzwert eingeben.

Bedienung	Anzeige
1. Waage mit der [IMAGE]taste einschalten.Toleranzwägung einstellen:Solange die [IMAGE]taste drücken bis[L.SEf]erscheint, dann loslassen.

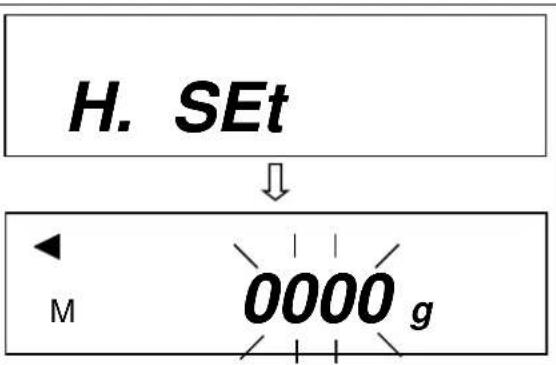

2. Die Toleranzmarke ◀ blinkt [ - ].Der untere Grenzwert kann eingestellt werden.Probe für den unteren (also kleineren) Grenzwert auf die Wägeplatte legen:3. Mit der [IMAGE]taste speichern. Der gespeicherte untere Gewichtswert wird kurz eingeblendet.Wurde in der Grundeinstellung (siehe Kap. 7.2.1) 1 Toleranzmarke gewählt, ist die Eingabe hiermit beendet.	[G277]
4. Bei 2 Toleranzmarken muss nun der obere Grenzwert festgelegt werden.Die Toleranzmarke ◀ blinkt [ + ], der obere Grenzwert kann eingestellt werden.Probe für den oberen (also größeren) Grenzwert auf die Wägeplatte legen:
5. Mit der [IMAGE]aste speichern. Der gespeicherte obere Gewichtswert wird kurz eingeblendet ; die Eingabe ist beendet.	◀M 158.487g

6.2.4.3 Eingabe der Grenzwerte über die Tastatur

Bedienung	Anzeige
1. Waage mit der [IMAGE]taste einschalten. Toleranzwägung einstellen: Solange die [IMAGE]taste drücken bis [L. SEt] erscheint, dann loslassen.	[IMAGE] 0.000 g L. SEt
2. Nun blinkende Anzeige entweder 000.000 oder des aktuell gespeicherten unteren Grenzwertes.[TARE]-Taste drücken:Die letzte Anzeigenstelle beginnt zu blinken.	[IMAGE] 000.000 g
3. Mit der [TARE]taste erhöhen Sie den Zahlenwert der ausgewählten Ziffer.	[IMAGE] 000.001 g
4. Mit der [Taste]taste wählen Sie die Ziffer, die sie verändern wollen aus (von rechts nach links.	[IMAGE] 000.005 g
5. Weitere Eingaben wie unter Punkt 3 und 4 beschrieben.	[IMAGE] 000.025 g
6. Mit der [PRINT]taste speichern. Der gespeicherte untere Gewichtswert wird kurz eingebendet.Wurden in der Grundeinstellung (siehe Kap. 7.2.1) 1 Toleranzmarke gewählt, ist die Eingabe hiermit beendet.7. Bei 2 Toleranzmarken muss nun der obere Grenzwert festgelegt werden.Dazu verfahren Sie, wie ab Punkt 2 beschrieben, begonnen mit der letzten Anzeigestelle.	[IMAGE] 77.385 g ↓
8. Oberen Grenzwert eingeben und speichern.

7 Funktionen

7.1 Zugang und Änderung zahlreicher Funktionen:

Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt. Diese Konfiguration ist mit ☆ gekennzeichnet.

Die Konfiguration kann wie folgt geändert werden:

Bedienung

Anzeige

1. Zugang zu den Funktionen:Waage einschalten:↓F-Taste etwa 4 Sekunden drücken, bis [FUNC] erscheint:↓Beim Loslassen erscheint : (Im Kapitel 7.2.2 sind die möglichen Konfigurationen aufgelistet).↓2. Ändern der Funktionen Durch weiteres Drücken der F-Taste werden die verschiedenen Funktionen für die Konfiguration durchlaufen.↓Um den Parameter an der letzten Stelle zu ändern Taste betätigen.↓Speichern der ausgewählten Funktion über die Taste. Sie verlassen das Funktionsmenü und kehren in den Wägemodus zurück.

0 0 I I I F0.000 g↓Func↓1 b.G. 1↓2.SEL 0↓2.SEL 1↓0 0 I I I F0.000 g

7.2 Liste der Funktionsparameter

Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt. Diese ist mit ☆ gekennzeichnet.

Funktion	Anzeige		AuswahlTARE→0←	Beschreibung der Auswahlmöglichkeiten
Bar graph	1	b.G	0	Aus
			☆1	Ein
Toleranzwägung(nicht bei EW 120-4NM)	2	SEL	☆0	Aus
			1	Ein (Kap. 7.2.1)
Wird nur angezeigt, wenn Toleranzwägen aktiv:
ToleranzwägenVoraussetzung	21.	Co.	☆1	Wird geprüft, auch wenn die Waage instabil ist
			2	Wird geprüft, nur wenn die Waage stabil ist
ToleranzwägenBereich	22.	Li.	0	Wird geprüft, nur wenn die Waage stabil ist
			☆1	Der gesamte Bereich wird geprüft (der gesamte Bereich, einschließlich des Negativen, wird geprüft).
Anzahl der Justierpunkte beim Toleranzwägen	23.	Pi.	1	Ein-Punkt-Einstellung (wird geprüft zwischen OK und LO)
			☆2	Werte über dem oberen Grenzwert und Werte unter dem unteren Grenzwert werden eingerichtet (Bereich zwischen HI, OK and LO).
Nullabgleich	3	A.0	0	Keine Nullpunktkorrektur
			☆1	Automatische Nullpunktkorrektur ist aktiviert.
Automatische Abschaltung nach 3 Min. bei Akku-Betrieb (Funktion ist nur im Akkubetrieb vorhanden)	4	A.P.	0	Automatische Abschaltung bei Akkubetrieb (optional) - aus.
			☆1	Automatische Abschaltung bei Akkubetrieb (optional) - an
Anzeigegeschwindigkeit	5	rE.↓	0	Einstellung für Dosierung
			1	Empfindlich und schnell
			2
			☆3	↓
			4
			5	Unempfindlich aber langsam
Vibrationsfilter	6	S.d.	1	Empfindlich und schnell(sehr ruhiger Aufstellungsort).
			☆2	↓
			3
			4	Unempfindlich aber langsam(sehr unruhiger Aufstellungsort).
			5	nur EW 120-4NM
			6	nur EW 120-4NM

©

7.2.1 Parameter bei Wägungen mit Toleranzbereich

(nicht bei Modell KERN EW120-4NM)

Einstellungen 21. Co. bis 23. P i. können nur eingestellt werden, wenn die Toleranzwägefunktion aktiviert ist.

Funktion	Anzeige		Auswahl	Beschreibung der Auswahlmöglichkeiten
Anzeigebedingungen der Toleranzmarke	21.	Co.	☆1	Toleranzmarke wird immer angezeigt, auch wenn Stillstandskontrolle noch nicht angezeigt ist.Toleranzmarke wird nur in Verbindung mit Stillstandskontrolle angezeigt.
		↓	2
Toleranzbereich	22.	L I.	0	Toleranzmarke wird nur oberhalb des Nullpunktbereiches (mind. + 5) angezeigt.Toleranzmarke wird im gesamten Bereich angezeigt.
			☆1
Einstellung der Toleranzmarke	23.	P I.	1	Es wird 1 Toleranzschritte angezeigt:„-, oder „+“Es werden 2 Toleranzmarken angezeigt:„-, und „+“
		↓	☆2

7.2.2 Parameter für die serielle Schnittstelle

(nicht bei EWB-Modellen)

Funktion	Anzeige		Auswahl	Beschreibung der Auswahlmöglichkeiten
Ausgabeformat an der Schnittstelle	7	I.F.↓	0☆12	Schnittstelle nicht aktiv6-stelliges Datenformat7-stelliges Datenformat
Ausgabebedingung an der Schnittstelle (Nur bei Menüeinstellung „7 I.F. [1] oder [2]“)	71.	o.c.↓	01234	Keine Datenausgabe.Fortlaufende serielle Ausgabe.Fortlaufende serielle Ausgabe bei stabilisierter Anzeige.Ausgabe nach Drücken von PRINT/M.Autom. Ausgabe bei stabilem Wägewert. Es wird der Wert übernommen, der als erster stabil wird, wenn dieser -0.00 oder weniger anzeigt. Erneute Ausgabe erst wieder nach Abnehmen des Gewichtes und einer neuen Belastung.Eine Ausgabe bei Stabilisierung, keine Ausgabe bei unstabilen Daten.Eine Ausgabe bei Stabilisierung, ständige Ausgabe bei unstabilen Daten.Eine Ausgabe nach Drücken von PRINT/M.
Baud-Rate	72.	b.L.	☆1234	1200 bps2400 bps4800 bps9600 bps
Parität(Nur bei Menüeinstellung „7 I.F. 2“)	73.	PA.	☆012	Kein ParitätsbitUngerade ParitätGerade Parität

7.2.3 Softwarestand anzeigen

			hzeitig drücken und bis "Func 2" angezeigt wird.
		Beim Loslassen der Tasten wird „1.CrC.0“ angezeigt.
		Zurück in den Wägemodus:

8 Datenausgang (nicht bei EWB-Modellen)

Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet.

8.1 Beschreibung des serienmäßigen Datenausgangs (RS 232C)

Der Datenausgang befindet sich auf der Rückseite des Gerätes. Hierbei handelt es sich um eine 5-polige Norm-Buchse.

Die Pin-Belegung ist dem Bild zu entnehmen:

8.2 Technische Daten der Schnittstelle

Übertragungsformat: serielle Datenübertragung

Data-bit:	8-bit (Standard-ASCII-Format)
Start-bit:	1 bit
Stop-bit:	2 bits
Parität:	NON, ODD, EVEN
Baudrate:	1200 / 2400 / 4800 / 9600 einstellbar(siehe Kap. 7.2.2 “Funktionen”)

8.3 Schnittstellenbeschreibung

Durch die Wahl einer bestimmten Betriebsart lassen sich das Ausgabeformat, die Ausgabesteuerung, die Übertragungsgeschwindigkeit und das Paritätsbit einstellen. Die verschiedenen Möglichkeiten sind unter Kap. 7.2.2 „Parameter für die serielle Schnittstelle“ beschrieben.

8.4 Datenausgabe

8.4.1 Formate der Datenübertragung

Durch entsprechende Funktionswahl an der Waage kann eines der beiden folgenden Datenformate eingestellt werden:

• 6-stelliges Datenformat

(nicht bei Modell KERN EW 120-4NM)

Bestehend aus 14 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub)

1	2	3	4	5	6	7	8	9	10	11	12	13	14
P1	D1	D2	D3	D4	D5	D6	D7	U1	U2	S1	S2	CR	LF

• 7-stelliges Datenformat

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
P1	D1	D2	D3	D4	D5	D6	D7	D8	U1	U2	S1	S2	CR	LF

Hinweis: Das 7-stellige Format ist identisch zum 6-stelligen, mit Ausnahme des zusätzlichen Zeichens D8.

Datenformat Eichmarker:

Der sog. Eichmarker „/“ markiert die folgende Stelle als „nicht geeicht“.

• 6-stelliges Datenformat

6-stelliges Datenformat, bei Auswahl „A.PrF.3“ (Der Ausdruck erfolgt nur, wenn Eichschalter nicht in Eichposition, siehe Kap. 5.10.)

Bestehend aus 15 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH und dem Eichmarker „/“

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
P1	D1	D2	D3	D4	D5	D6	D7	D8	U1	U2	S1	S2	CR	LF

• 7-stelliges Datenformat

7-stelliges Datenformat, bei Auswahl „A.PrF.3“ (Der Ausdruck erfolgt nur, wenn Eichschalter nicht in Eichposition, siehe Kap. 5.10.)

Bestehend aus 16 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH und dem Eichmarker „/“

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
P1	D1	D2	D3	D4	D5	D6	D7	D8	D9	U1	U2	S1	S2	CR	LF

8.4.2 Vorzeichen

P 1 = 1 Wort

P 1	Code	Bedeutung
+	2 B H	Daten sind 0 oder positiv
-	2 D H	Daten sind negativ
sp	20 H	Daten sind 0 oder positiv

8.4.3 Daten

D 1 bis D 7 7 Wörter mit 6-stelligem Format (nicht bei Modell KERN EW 120-4NM)

D 1 bis D 8 8 Wörter mit 7-stelligem Format

D *	Code	Bedeutung
0 - 9	30 H – 39 H	Daten 0 bis 9 (max. 6 Zeichen im 6er Format)
. (Punkt)	2 EH	Dezimalpunkt, Position nicht fest
Sp	20 H	Leerzeichen, führende Null unterdrückt

8.4.4 Einheiten

8.4.5 Ergebnis der Bewertung / Datentyp

S 1 = 1 Wort

S 1	Code	BedeutungBei Wägung mit Toleranzbereich:
L	4 CH	Wägewert unterhalb des Toleranzbereichs
G	47 H	Wägewert im ToleranzbereichErgebnis der Bewertung an zwei Punkten erstellt:Niedrig / hoch
H	48 H	Wägewert oberhalb des Toleranzbereichs

8.4.6 Status der Daten

S 2 = 1 Wort

S 2	Code	Bedeutung
S	53 H	Daten stabilisiert *
U	55 H	Daten nicht stabilisiert (schwanken) *
E	45 H	Datenfehler, alle Daten außer S 2 unzuverlässig.Waage zeigt Fehler (o-Err, u-Err)
sp	20 H	Kein spezieller Status

8.5 Eingabebefehle

8.5.1 Befehlseingabeformat

Besteht aus 4 Zeichen, CR=0DH, LF=0AH

1	2	3	4
C1	C2	CR	LF

8.5.2 Externer Tarierbefehl

C1	C2	Code		Inhalt
T	SP	54H	20H	Tarierbefehl

8.5.3 Fernsteuerbefehle

C1	C2	Code		Bedeutung
O	0	4FH	30H	Keine Datenausgabe
O	1	4FH	31H	Ständige Datenausgabe
O	2	4FH	32H	Ständige Datenausgabe stabilber Wägewerte
O	3	4FH	33H	Ausgabe stabiler und instabiler Wägewerte nach Drücken der PRINT-Taste
O	4	4FH	34H	Eine Ausgabe bei stabilem Wägewert, nach vorheriger Entlastung der Waage
O	5	4FH	35H	Eine Ausgabe bei stabilem Wägewert. Keine Ausgabe bei instabilen Wägewerten. Erneute Ausgabe nach Stabilisierung
O	6	4FH	36H	Eine Ausgabe bei stabilem Wägewert. Kontinuierliche Ausgabe bei instabilen Wägewerten.
O	7	4FH	37H	Ausgabe stabiler Wägewerte nach Drücken der PRINT-Taste
O	8	4FH	38H	Einmalige sofortige Ausgabe*
O	9	4FH	39H	Einmalige Ausgabe nach Stabilisierung*
O	A	4FH	41H	Einmalige, sofortige Ausgabe nach festgelegtem Interval*
O	B	4FH	42H	Einmalige, sofortige Ausgabe nach festgelegtem Interval und stabilem Wägewert*

* Während der Nutzung dieser Fernsteuerbefehle PRINT-Taste nicht betätigen (Störung der Datenübertragung). Bei Störung der Datenübertragung Waage kurz vom Netz trennen.

Bemerkungen:

• Sowohl die Ausgabekontrolle durch Befehle „O0\~O7“ als auch das Einstellen der Waagenfunktionen leisten das gleiche.
  • Die Ausführung von „O8 und O9“ sind spezifisch für Eingabebefehle.
• Wurde einmal ein Befehl von „O0\~O9“ ausgeführt, bleibt dessen Status solange aktiv, bis der nächste Befehl eingegeben wird. Wird die Waage jedoch ausgeschaltet, kehrt die Ausgabekontrolle zur Primäreinstellung zurück.

8.6 Rückmeldung nach Datenübertragung

Besteht aus 5 Zeichen, CR=0DH, LF=0AH

1	2	3	4	5
A1	A2	A3	CR	LF

Rückmeldungsarten:

A1	A2	A3	Code			Beschreibung
A	0	0	41H	30H	30H	Fehlerfrei
E	0	1	45H	30H	31H	Fehlermeldung

9 Wartung, Instandhaltung, Entsorgung

9.1 Reinigung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.

Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach.

Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.

Vor dem Öffnen vom Netz trennen.

9.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

©

11 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung	Mögliche Ursache
Die Gewichtsanzeige leuchtet nicht.	Die Waage ist nicht eingeschaltet.Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).Die Netzspannung ist ausgefallen.
Die Gewichtsanzeige ändert sich fortwährend	Luftzug/LuftbewegungenVibrationen des Tisches/BodensDie Wägeplatte hat Berührung mit Fremdkörpern.Elektromagnetische Felder/ Statische Auf-ladung (anderen Aufstellungsort wählen/falls möglich störendes Gerät ausschalten)
Das Wägeergebnis ist offensichtlich falsch	Die Waagenanzeige steht nicht auf NullDie Justierung stimmt nicht mehr.Es herrschen starke Temperaturschwankungen.Elektromagnetische Felder/ Statische Auf-ladung (anderen Aufstellungsort wählen/falls möglich, störendes Gerät ausschalten)

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, Hersteller benachrichtigen.

12 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

i Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.

GB

KERN EW/EG-N

Version 3.1 2024-05

Model	Alternative adjusting weight
EW 220-3NM	100 g
EW 420-3NM	100 g
EW 620-3NM	200 g
EW 820-2NM	200 g
EW 2200-2NM	500 g
EW 4200-2NM	1000 g
EW 6200-2NM	2000 g
EW 12000-1NM	5000 g

Modèles	Autre poids d’ajustage possible
EW 220-3NM	100 g
EW 420-3NM	100 g
EW 620-3NM	200 g
EW 820-2NM	200 g
EW 2200-2NM	500 g
EW 4200-2NM	1000 g
EW 6200-2NM	2000 g
EW 12000-1NM	5000 g

Position des „cachets“:
