RN6027 - Drehgeber IFM - Kostenlose Bedienungsanleitung

Produkttyp	Absoluter Drehgeber
Marke	IFM
Modell	RN6027
Stromversorgung	5 V DC oder 10-30 V DC je nach Version
Auflösung	Bis zu 12 Bit (4096 Schritte pro Umdrehung)
Ausgänge	TTL (5 V) oder HTL (10-30 V), kurzschlussgeschützt
Max. mechanische Drehzahl	10.000 min⁻¹
Max. elektrische Drehzahl	6000 min⁻¹ (≤10 Bit), 3000 min⁻¹ (11 Bit), 1500 min⁻¹ (12 Bit)
Max. Kabellänge	20 m (5 V-Version), 100 m (10-30 V-Version)
Außendurchmesser	Ca. 58 mm
Gesamtlänge	Ca. 50 mm
Gewicht	Ca. 150 g
Hauptfunktionen	Umwandlung von Drehbewegungen in digitale Werte; Messung von Winkelpositionen
Elektrischer Anschluss	Über geschirmtes Kabel oder Stecker; Schirmung mit Erde verbinden
Montage	Flexible Kupplung verwenden; Stöße auf die Welle vermeiden
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, ohne Lösungsmittel
Sicherheit	Vor Anschluss oder Montage Anlage spannungsfrei schalten
Ersatzteile und Reparatur	Für Reparaturen den IFM-Kundendienst kontaktieren
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; CE-zertifiziert

Häufig gestellte Fragen - RN6027 IFM

Welche Versorgungsspannung hat der Drehgeber RN6027?

Der Drehgeber IFM RN6027 ist in zwei Versionen erhältlich: 5 V DC (TTL-Ausgang) oder 10-30 V DC (HTL-Ausgang). Überprüfen Sie das Etikett am Gerät, um die genaue Version zu erfahren.

Wie wird die Kabelabschirmung angeschlossen?

Die Kabelabschirmung muss mit dem Gehäuse des Drehgebers, dem Stecker und der Auswerteelektronik verbunden und dann geerdet werden. Dies reduziert elektromagnetische Störungen.

Was ist die maximal zulässige Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 min⁻¹. Die maximale elektrische Drehzahl hängt von der Auflösung ab: 6000 min⁻¹ für ≤10 Bit, 3000 min⁻¹ für 11 Bit und 1500 min⁻¹ für 12 Bit.

Wie wird die Drehrichtung des Drehgebers ausgewählt?

Bei Drehgebern mit 8 bis 10 Bit kann die Drehrichtung durch Anschluss des MSB-Drahts gewählt werden: an +5 V/+U für Rechtsdrehung, an 0 V für Linksdrehung.

Was tun, wenn die Ausgänge inaktiv sind?

Überprüfen Sie die Freigabeleitungen (Freigabe A und B). Sie müssen auf Low-Pegel (0 V) liegen, um die Ausgänge zu aktivieren. Sind sie auf High-Pegel, sind die Ausgänge gesperrt.

Welche Kabellänge kann ich verwenden?

Für die 5 V-Version beträgt die maximale Länge 20 m. Für die 10-30 V-Version kann sie bis zu 100 m betragen. Halten Sie einen Mindestabstand von 20 cm zu Störquellen ein.

Wie montiere ich den Drehgeber an einen Motor?

Verwenden Sie eine flexible Kupplung zwischen Drehgeber und Motor, um die Welle nicht zu beschädigen. Die Welle nicht schlagen und keine aggressiven Werkzeuge verwenden. Montieren Sie das Gerät spannungsfrei.

Was bedeuten die Bezeichnungen MSB und LSB auf den Drähten?

MSB (Most Significant Bit) ist das höchstwertige Bit, LSB (Least Significant Bit) das niederwertigste Bit. Sie entsprechen den binären Datenausgängen. Der MSB-Anschluss ermöglicht auch die Änderung der Drehrichtung.

Ist der Drehgeber kurzschlussgeschützt?

Ja, die Ausgänge sind gegen Kurzschlüsse zwischen den Ausgängen und U_N oder U_P für weniger als eine Minute geschützt. Setzen Sie das Gerät keinen längeren Kurzschlüssen aus.

Wie reinige ich den Drehgeber?

Reinigen Sie die Außenseite mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, die das Gehäuse oder die Beschriftung beschädigen könnten.

BEDIENUNGSANLEITUNG RN6027 IFM

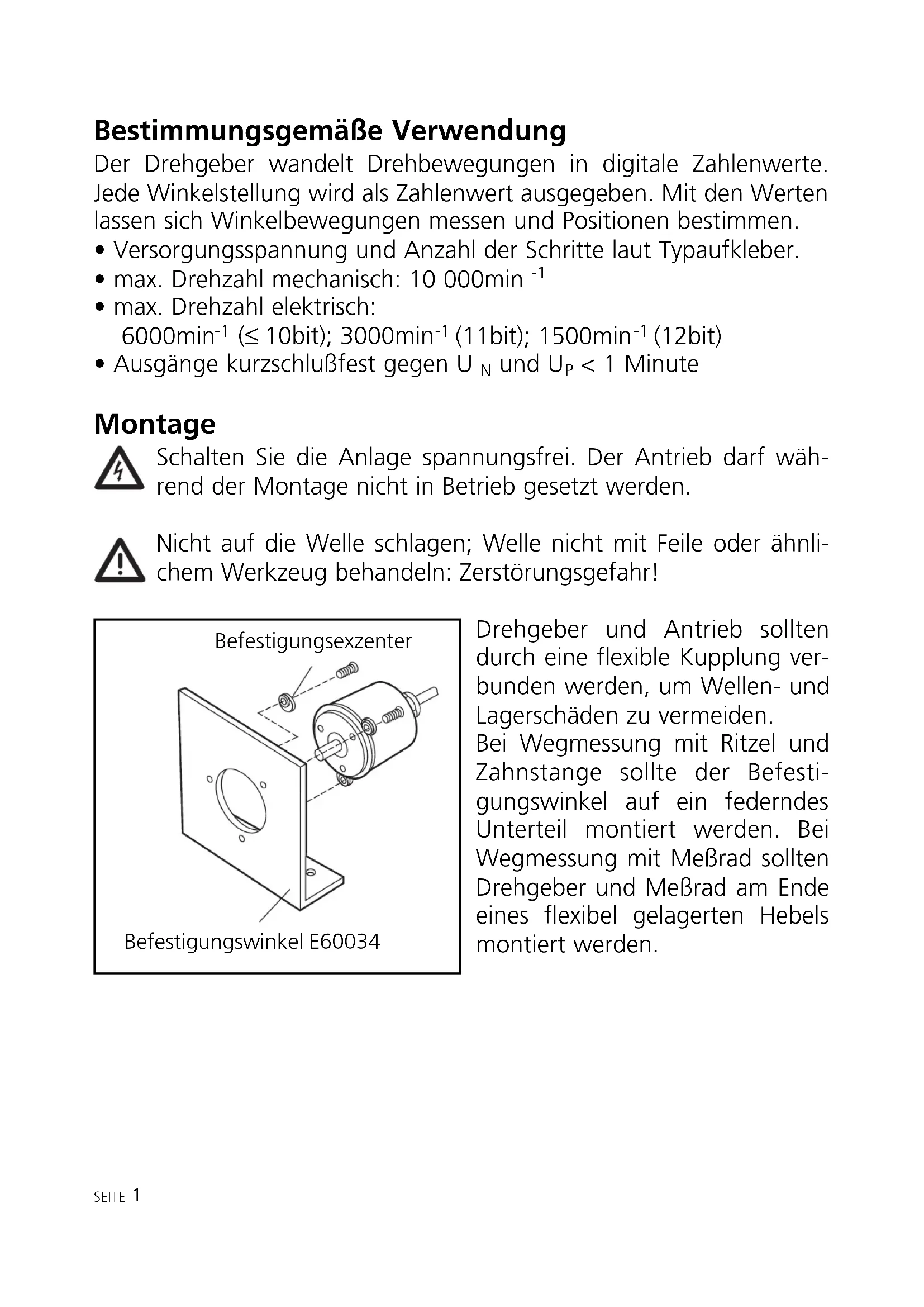

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jege Winkelstellung wird als Zahlenwert ausgegeben. Mit den Werten halten sich Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Anzahl der Schritte laut Typaufkleber.
• max. Drehzahl mechanisch: 10 000min
• max. Drehzahl elektrisch: 6000min^-1 ( ≤ 10 bit); 3000min^-1 (11 bit); 1500min^-1 (12 bit)
• Ausgabe kurzschlußfest gegen U_N und U_P < 1 Minute

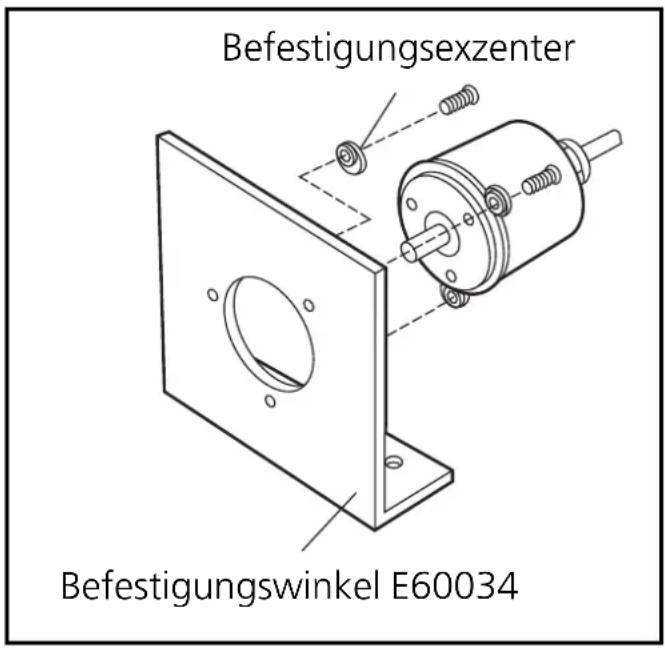

Montage

Schalten Sie die Anlage spannungsfrei. Der Antriebarf während der Montage nicht in Betrieb gesetzt werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollen der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit MeBrad sollen Drehgeber und MeBrad am Ende eines flexibel gelagerten Hebels montiert werden.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen offen!

Ausgangssignale:

• 5V-Version: TTL-Ausgang, 6mA
  10-30V-Version: HTL-Ausgang 20mA, kurzschlußfest

Veränderung mit abgeschirmtem Verlängerungskabel; max. Länge 20m (5V-Version); 100m (10-30V-Version); getrennt von Störquellen verlegen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbindungsstecker/ Klemmkasten und Auswerteelektronik über den Schirmiteinander verbinden und erden.

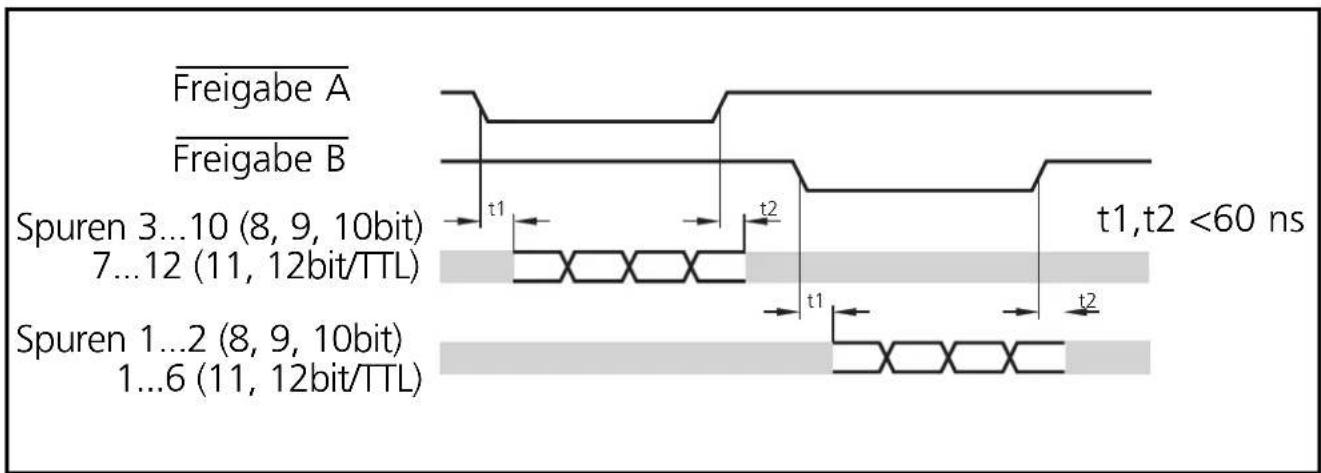

Impulsdiagramm

• Signalausgänge hochohmig
• Freigabe A = Low:

Spuren 3 bis 10 aufAusgang (8... 10bit-Version)
Spuren 7 bis 12 auf Ausgang (11 und 12bit TTL-Version)

• Freigabe B = Low:

Spuren 1 bis 2 auf Ausgang (8 ... 10bit-Version)
Spuren 1 bis 6 auf Ausgang (11 und 12bit TTL-Version)

• Freigabe A und Freigabe B gleichzeitig Low:

Spuren 1 bis 8 (1 bis 9; 1 bis 10; 1 bis 11; 1 bis 12) auf Ausgang

Freigabeleitungen

Im unbeschalteten Zustand oder bei 0V werden die Daten permanent ausgegeben. Beim High Pegel werden die Spuren gespert.

MSB (Drehrichtungändern)

Bei den Drehgebern mit 8, 9 und 10bit kann die Drehrichtigung über den Anschluß ausgewählt werden:

Anschluß MSB = rechtsdrehend

Anschluβ MSB = linksdrehend
