Produkttyp	GPS-Multimedia-Navigationssystem
Marke	Alpine
Modell	X803DU
Bildschirmgröße	8 Zoll (Diagonale)
Bildschirmtyp	Aktivmatrix-LCD-TN-TFT
Bildschirmauflösung	800 × 480 Pixel
Gewicht	1,51 kg
Höhe	125 mm
Stromversorgung	14,4 V Gleichstrom (Toleranz 11-16 V)
Audioausgangsleistung	50 W × 4
Vorverstärkerausgänge	4 V/10 kΩ (vorne, hinten, Subwoofer)
FM-Bereich	87,5 – 108,0 MHz
DAB-Bereich	Band III: 174,93-239,2 MHz / Band L: 1452,96-1490,6 MHz
Bluetooth-Konnektivität	Bluetooth V3.0 (Profile: HFP, OPP, PBAP, A2DP, AVRCP, SPP)
USB-Konnektivität	USB 2.0 (FAT16/32, bis 1500 mA)
HDMI-Konnektivität	HDMI-Eingang (480p)
Smartphone-Kompatibilität	Android Auto und Apple CarPlay
Hauptfunktionen	GPS-Navigation, FM/DAB-Radio, USB/HDMI-Wiedergabe, iPod/iPhone, Freisprechtelefonie, Favoriten
Sicherheit	Während der Fahrt kein Video ansehen; Gerät nicht zerlegen
Pflege	Bildschirm und Gehäuse mit einem weichen, trockenen Tuch reinigen

Häufig gestellte Fragen - X803DU ALPINE

Wie verbinde ich mein Telefon über Bluetooth?

Drücken Sie Menü und dann Einstellungen > Bluetooth. Schalten Sie Bluetooth ein, wählen Sie dann Bluetooth-Geräte. Suchen Sie ein Gerät und wählen Sie je nach Bedarf Freisprechen, Audio oder Beides.

Wie verwende ich Android Auto?

Stellen Sie sicher, dass die Android Auto App auf Ihrem Telefon installiert ist. Schließen Sie Ihr Android-kompatibles Telefon über USB an. Drücken Sie auf dem Menü-Bildschirm auf Android Auto, um die Oberfläche anzuzeigen.

Wie verwende ich Apple CarPlay?

Schließen Sie Ihr iPhone über USB an das Gerät an. Der CarPlay-Bildschirm wird automatisch angezeigt. Sie können auch die Taste oder VOICE drücken, um Siri zu aktivieren.

Wie speichere ich einen Radiosender?

Wählen Sie im Radiomodus den gewünschten Sender. Drücken Sie die Voreinstellungstaste (P1 bis P6) mindestens 2 Sekunden lang, um den aktuellen Sender zu speichern.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Taste + oder ∧ (AUF/AB) auf der linken Seite des Geräts, um die Lautstärke zu erhöhen oder zu verringern.

Wie setze ich das Gerät zurück?

Drücken Sie mit einem spitzen Gegenstand auf den RESET-Schalter an der Vorderseite, um das System zurückzusetzen.

Wie führe ich ein Freisprechgespräch?

Verbinden Sie Ihr Telefon über Bluetooth. Bei einem eingehenden Anruf tippen Sie auf den Anrufbenachrichtigungsbildschirm, um abzuheben. Zum Auflegen tippen Sie auf Anruf beenden.

Wie aktualisiere ich das GPS?

Die Kartenaktualisierung erfolgt über die Navigationssoftware. Lesen Sie die vollständige Bedienungsanleitung auf der beiliegenden CD-ROM oder wenden Sie sich an Ihren Alpine-Händler.

Wie kann ich Musikdateien von einem USB-Stick abspielen?

Stecken Sie den USB-Stick in den USB-Anschluss. Das Gerät erkennt automatisch Audio- (MP3/WMA/AAC/FLAC) und Videodateien (AVI/MKV/MP4). Verwenden Sie die Suchtasten, um zu navigieren.

Was tun, wenn der Bildschirm nicht leuchtet?

Überprüfen Sie, ob die Zündung des Fahrzeugs auf ACC oder ON steht. Überprüfen Sie die Sicherung und ersetzen Sie sie gegebenenfalls. Wenn das Problem weiterhin besteht, wenden Sie sich an den Alpine-Kundendienst.

BEDIENUNGSANLEITUNG X803DU ALPINE

Registrieren von Funktionen....6

Android Auto (Option) 7

Apple CarPlay (Option) 7

Radio/RDS-Betrieb......8

DAB/DAB+/DMB-Betrieb....9

USB-Flash-Laufwerksbetrieb (Option)....10

HDMI-Betrieb (DVD-Player) (Option) 11

iPod/iPhone-Betrieb (Option)....12

Steuerung der Freisprechfunktion....13

Kartenfunktionen 14

Navigationsmenü....15

Eingeben von Zielorten 16

Technische Daten....17

WICHTIG!

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle und bewahren Sie die Notiz auf.

SERIENNUMMER:

ISO-SERIENNUMMER: AL

EINBAUDATUM:

EINGEBAUT VON:

GEKAUFT BEI:

Detaillierte Erläuterungen zu allen Funktionen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM. (Bei dieser CD handelt es sich um eine Daten-CD. Daher kann sie nicht zum Abspielen von Musik oder zum Anzeigen von Bildern auf dem Player verwendet werden.) Bei Bedarf erhalten Sie bei Ihrem ALPINE-Händler einen Ausdruck der Bedienungsanleitung auf der CD-ROM.

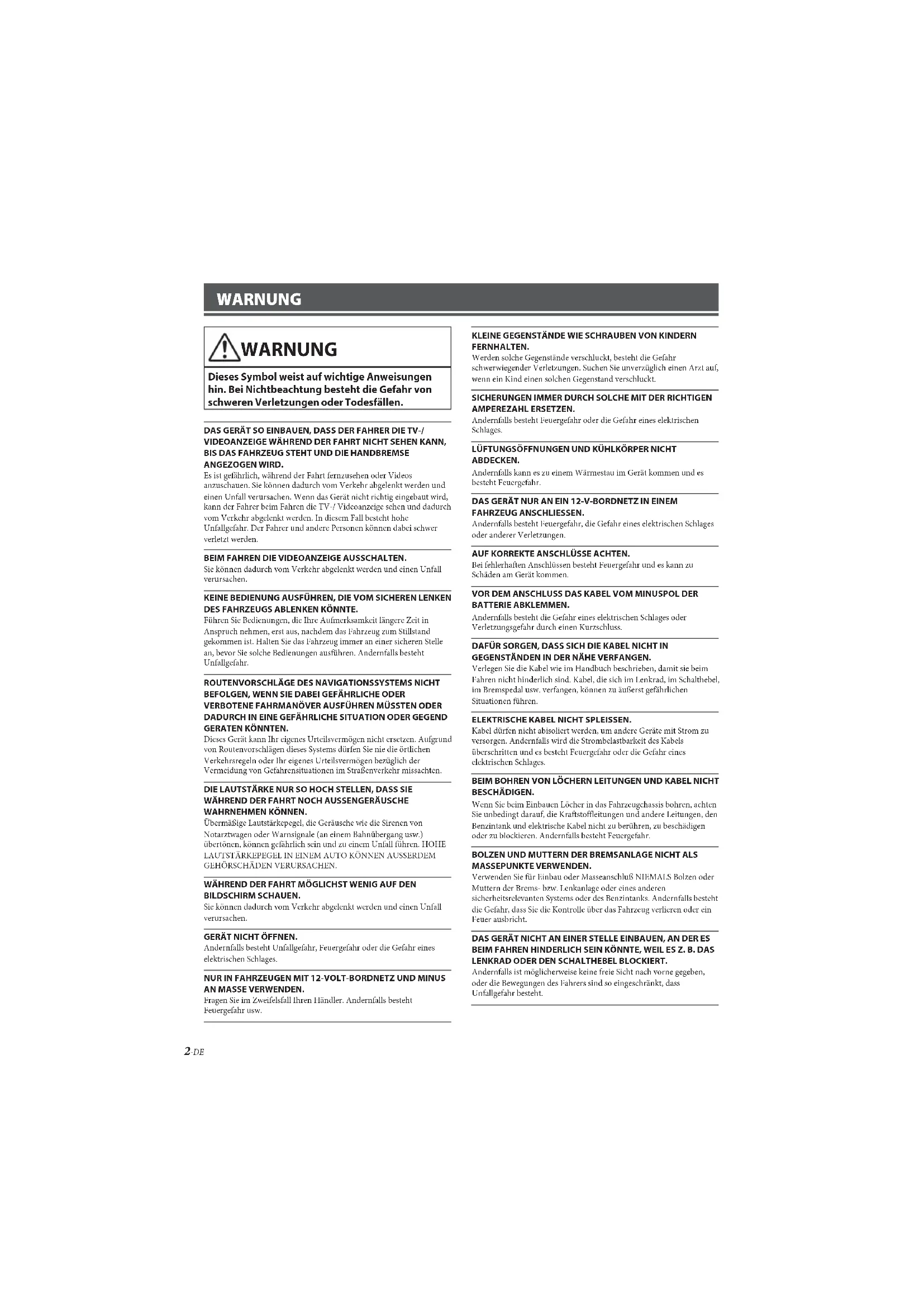

WARNUNG

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

DAS GERÄT SO EINBAUEN, DASS DER FAHRER DIE TV-/VIDEOANZEIGE WÄHREND DER FAHRT NICHT SEHEN KANN, BIS DAS FAHRZEUG STEHT UND DIE HANDBREMSE ANGEZOGEN WIRD.

Es ist gefährlich, während der Fahrt fernzusehen oder Videos anzuschauen. Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen. Wenn das Gerät nicht richtig eingebaut wird, kann der Fahrer beim Fahren die TV-/Videoanzeige sehen und dadurch vom Verkehr abgelenkt werden. In diesem Fall besteht hohe Unfallgefahr. Der Fahrer und andere Personen können dabei schwer verletzt werden.

BEIM FAHREN DIE VIDEOANZEIGE AUSSCHALTEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

ROUTENVORSCHLÄGE DES NAVIGATIONSSYSTEMS NICHT BEFOLGEN, WENN SIE DABEI GEFÄHRLICHE ODER VERBOTENE FAHRMANÖVER AUSFÜHREN MÜSSTEN ODER DADURCH IN EINE GEFÄHRLICHE SITUATION ODER GEGEND GERATEN KÖNNTEN.

Dieses Gerät kann Ihr eigenes Urteilsvermögen nicht ersetzen. Aufgrund von Routenvorschlägen dieses Systems dürfen Sie nie die örtlichen Verkehrsregeln oder Ihr eigenes Urteilsvermögen bezüglich der Vermeidung von Gefahrensituationen im Straßenverkehr missachten.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.

WÄHREND DER FAHRT MÖGLICHST WENIG AUF DEN BILDSCHIRM SCHAUEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhalten Anschlüssen besteht Feuergefahr und es kann zu Schäden am Gerät kommen.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen führen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEpunkte Verwenden.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

Erste Schritte

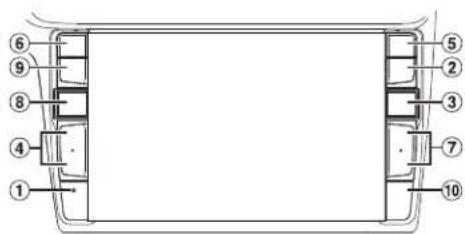

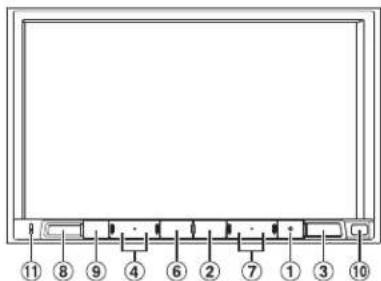

Lage und Funktion der Teile und Bedienelemente

Die Bildschirmabbildungen in der Bedienungsanleitung können von den tatsächlichen Bildschirmen abweichen.

Für X903D

Für X803D-U/INE-W720D

① RESET-Schalter

Das Gerätesystem wird zurückgesetzt.

② Taste MENU/(Ausschalten)

Ruft den Menübildschirm auf. Halten Sie diese Taste mindestens 5 Sekunden gedrückt, um das Gerät auszuschalten.

③ Taste (NAV)

Ruft den Navigationskartenbildschirm auf. Drücken Sie die Taste erneut, um zum Navigations-Menübildschirm zu wechseln. Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um zum Heimatadressen-Routenbildschirm zu wechseln. (Ist noch keine Heimatadresse eingestellt, erscheint der Bildschirm zum Einstellen der Heimatadresse,) Einzelheiten zu den Navigationsfunktionen finden Sie in der „Anleitung zum Navigationssystem“ auf der CD-ROM.

④ Taste+ → oder∧ (ADF/AB)

Zum Regeln der Lautstärke.

⑤ Taste (PHONE) (nur X903D)

Ruft den Telefon-Menübildschirm auf. Drücken Sie diese Taste, um ein Gespräch zu beginnen, wenn ein Anruf eingeht.

⑥ Taste oder VOICE

Abhängig vom angeschlossenen Smartphone rufen Sie durch Drücken die Sini Funktion oder den Spracherkennungsmodus auf.

⑦ Taste▶▶▶▶

Drücken Sie diese Taste, um im Radiomodus vorwärts/rückwärts nach einem Sender zu suchen bzw. In einer anderen Audio-/Videoquelle ein Stück, ein Kapitel usw, vorwärts/rückwärts zu suchen.

⑧ Taste ♪ (AUDIO)/(Favoriten)

Ruft den Audio-/Video-Bildschirm auf. Wenn der Audio-/Video-Bildschirm bereits angezeigt wird, wird die Signalquelle gewechselt. Halten Sie die Taste mindestens 2 Sekunden lang gedrückt, um den Favoritenbildschirm aufzurufen.

⑨ Taste (STUMMSCHALTEN)

Zum Aktivieren/Deaktivieren des Stummschaltmodus.

⑩ Fernbedienungssensor

Richten Sie die Fernbedienung in einem Abstand von maximal 2 Metern auf diesen Sensor.

⑪ Mikrofon (nur X803D-U/INE-W720D)

Wird mit den Freisprech- oder Sprachsteuerungsmodi verwendet.

Ein- (On) und Ausschalten (Off)

1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN.

Das System schaltet sich ein.

2 Halten Sie die Taste MENU mindestens 5 Sekunden gedrückt, um das Gerät auszuschalten.

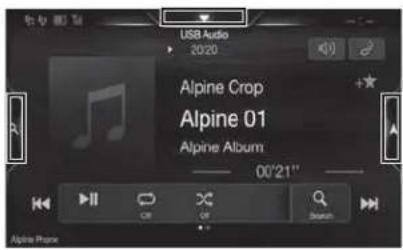

Umschalten zwischen Audioquellenbildschirm und Funktionsbildschirmen

Sie können den Bildschirm für Audio-Quellen auf einen separaten Bildschirm umschalten, indem Sie das Symbol an einem der drei Bildschirmränder berühren.

Bildschirm für Direktzugriffseinstellungen

Sie können BASS ENGINE SQ, Sound Einstellung oder das Rear Seat Entertainment-System einstellen.

Dual-Bildschirm

Auf dem Dual-Bildschirm können Sie zwischen den angezeigten Bildschirmen wechseln.
(USB Audio)

Audioquellenbildschirm

Speichertasten- oder Schnellsuchbildschirm*

* Der Suchmodus variiert je nach Audioquelle. Erläuterungen dazu finden Sie in der Bedienungsanleitung zur Audioquelle.

Favoritenfunktion

An diesem Gerät können Sie häufig benutzte Funktionen wie die Audioquelle, die Navigationssuche usw. mühelos aufrufen, indem Sie sie auf dem Favoritenbildschirm registrieren. Danach können Sie die entsprechenden Funktionen direkt aufrufen.

1 Halten Sie die Taste /(Favoriten) mindestens 2 Sekunden lang gedrückt.

Der Favoritenbildschirm wird angezeigt.

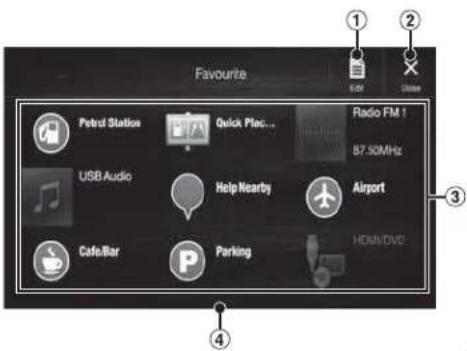

■ Beispiel für den Favoritenbildschirm

① Wechselt zum Bearbeitungsbildschirm, auf dem Funktionen registriert oder Namen geändert werden können.
② Schließen Sie den Favoritenbildschirm
③ Registrierte Favoriten
④ Gibt die Position des gerade angezeigten Favoritenbildschirms an.

Durch Wischen nach links oder rechts können Sie zwischen den Seiten wechseln. Bis zu 6 Seiten sind möglich.

Bedienungsanleitung Registrieren von Funktionen

Registrieren von Funktionen

1 Berühren Sie [ ] (Bearbeiten).

Ein Kontrollkästchen erscheint oben links neben dem Registrierungssymbol und dieses wechselt in den Bearbeitungsmodus.

2 Berühren Sie [ ] (Hinzufügen).

Die Funktionen (Kategorien), die hinzugefügt werden können, werden angezeigt.

3 Berühren Sie die Funktion (Kategorie), die hinzugefügt werden soll.

4 Wählen Sie die Funktion, die hinzugefügt werden soll.

Erläuterungen zu den Funktionen, die Sie hinzufügen können, finden Sie unter „Bearbeiten des Favoritenbildschirms“ in der Bedienungsanleitung.

• Bis zu 54 Funktionen sind möglich.
- Sie können ein und dieselbe Funktion nicht mehrfach registrieren.

5 Wenn die Bearbeitung abgeschlossen ist, berühren Sie [☐] (Speichern).

6 Wenn die Bestätigungsmeldung angezeigt wird, berühren Sie [Yes].

7 Damit ist die Bearbeitung abgeschlossen und der Favoritenbildschirm wird angezeigt.

- Wenn Sie während der Bearbeitung (Abbreven) berühren, erscheint eine Bestätigungsaufforderung. Berühren Sie [Yes]; der Bildschirm wechselt zum vorherigen Favoritenbearbeitungsbildschirm.

Android Auto (Option)

Android Auto wurde entwickelt, um die Verwendung von Apps über Ihr Telefon zu vereinfachen, während Sie unterwegs sind. Navigieren Sie mit Google Maps, geben Sie Wiedergabelisten oder Podcasts über Ihre Lieblings-Apps wieder und vieles mehr.

Laden Sie die Android Auto App über den Google Play-Store herunter, bevor Sie fortfahren. Verbinden Sie Ihr Android-kompatibles Telefon, um Android Auto zu verwenden.

1 Drücken Sie die Taste MENU.

Der Menübildschirm wird angezeigt.

2 Berühren Sie [Android Auto].

Der Bildschirm Android Auto wird angezeigt.

- Einzelheiten zur Bedienung von Android Auto finden Sie unter „Android Auto“ in der Bedienungsanleitung (CD-ROM).

Bedienungsanleitung Apple CarPlay (Option)

Apple CarPlay (Option)

Apple CarPlay ist eine intelligentere und sicherere Möglichkeit, um Ihr iPhone im Auto zu verwenden. Apple CarPlay überträgt die gewünschten Funktionen auf Ihrem iPhone während der Fahrt direkt auf das Gerät. Sie können das Navigationssystem nutzen, Anrufe tätigen, Nachrichten senden und empfangen und Musik hören, und das auf eine Weise, die Ihre Aufmerksamkeit nicht vom Geschehen auf der Straße ablenkt. Stecken Sie Ihr iPhone einfach in das Gerät ein.

Einzelheiten finden Sie in der Bedienungsanleitung (CD-ROM).

Drücken Sie die Taste oder VOICE, um die Siri-Funktion des iPhones zu aktivieren.

Sie können einen Anruf tätigen, Musik wiedergeben usw., indem Sie die Siri-Funktion des iPhone nutzen. Sie können Apple CarPlay auch über den Touchscreen bedienen.

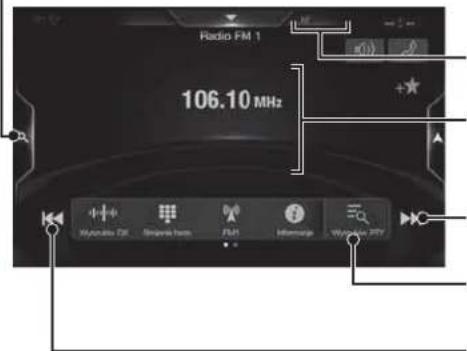

Radio/RDS-Betrieb

Speichertaste

Durch kurzes Antippen wird der entsprechende Festsender eingestellt.

Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2 Sekunden lang.

Speichermodusbildschirm

Taste Schließen

Zum Schließen des

Speichermodus Bileschirms

berühren.

Speichermodus Bildschirms

berühren

RDS-Anzeige

Informationsanzeige

Erhöht die Frequenz

PTY-Suchtaste

Be Verwendung des

PTY Listen Bildschirms berühren.

Verringert die Frequenz

Wechselt den

Senderabstimmmodus

Wechselt die

Textinformationen
Eingabe der Radiofrequenz
Wechselt das Frequenzband
PRIORITY NEWS-Modus ein/aus

Automatisches Speichern von

Sendern

Verkehrsinformationsmodus ein/aus

AF-Modus ein/aus

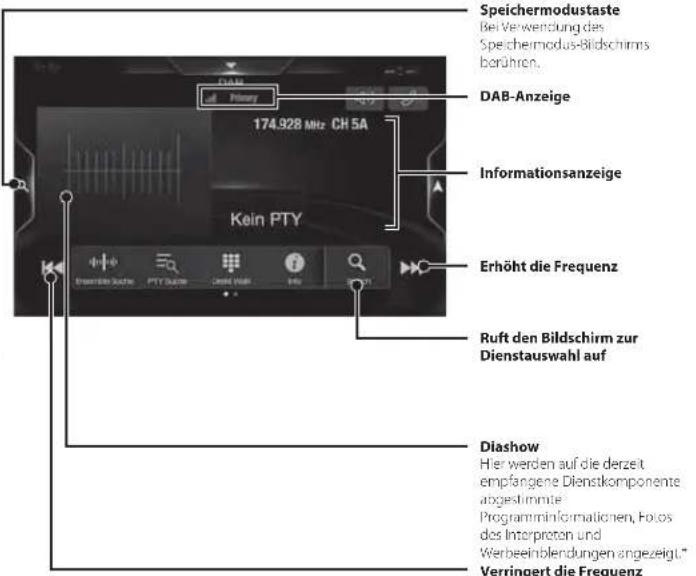

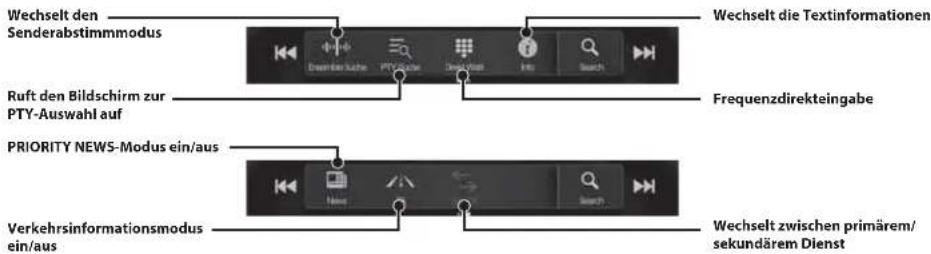

DAB/DAB+/DMB-Betrieb

Speichertaste

Durch kurzes Antippen wird der entsprechende Festdienst eingestellt.

Wenn Sie den momentan eingesteilten Dienst als Festsender speichern möchten, berühren Sie diese Taste mindestens 2 Sekunden lang.

Taste Schließen

Zum Schließen des Speichermocus-Bildschirms berühren.

Speichermodustaste

Bei Verwendung des

Speichermodus-Bildschirms berühren.

DAB-Anzeige

Informationsanzeige

Erhöht die Frequenz

Ruft den Bildschirm zur Dienstauswahl auf

Diashow

Hier werden auf die derzeit empfangene Dienstkomponente abgestimmte Programminformationen, Fotos des Interpreten und Werbeeinblendungen angezeigt.“ Verringert die Frequenz

* Je nach der derzeit empfangenen Dienstkomponente werden diese Informationen eventuell nicht angezeigt.

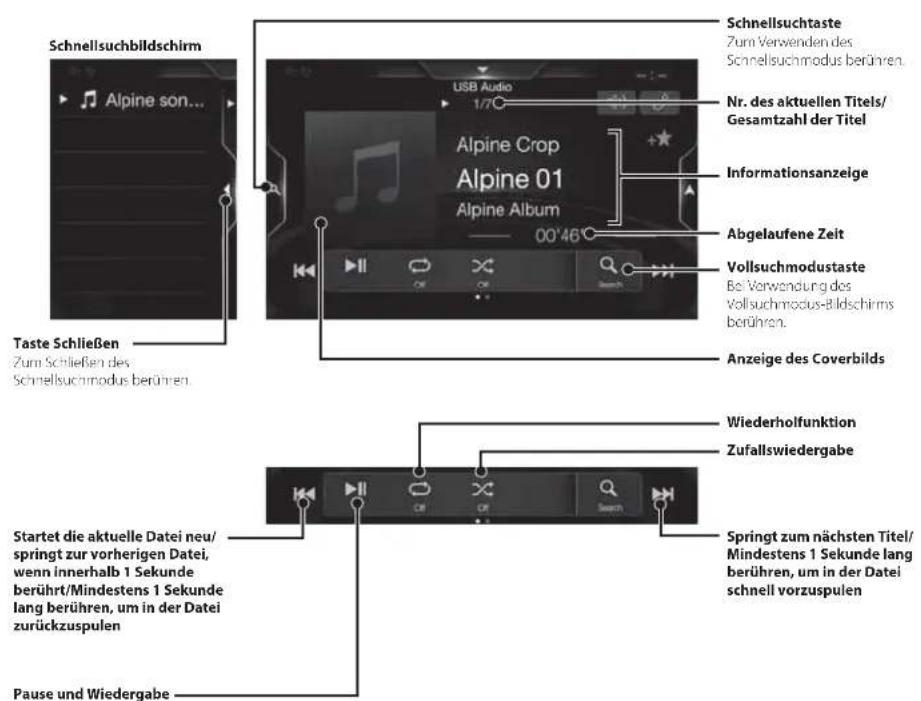

USB-Flash-Laufwerksbetrieb (Option)

Sie können Musikdateien (MP3/WMA/AAC/FLAC) und Videodateien (AVI/MKV/MP4), die auf einem USB-Flash-Laufwerk gespeichert sind, mit dem internen Player dieses Systems wiedergeben.

Beispiel für den USB Audio-Hauptbildschirm

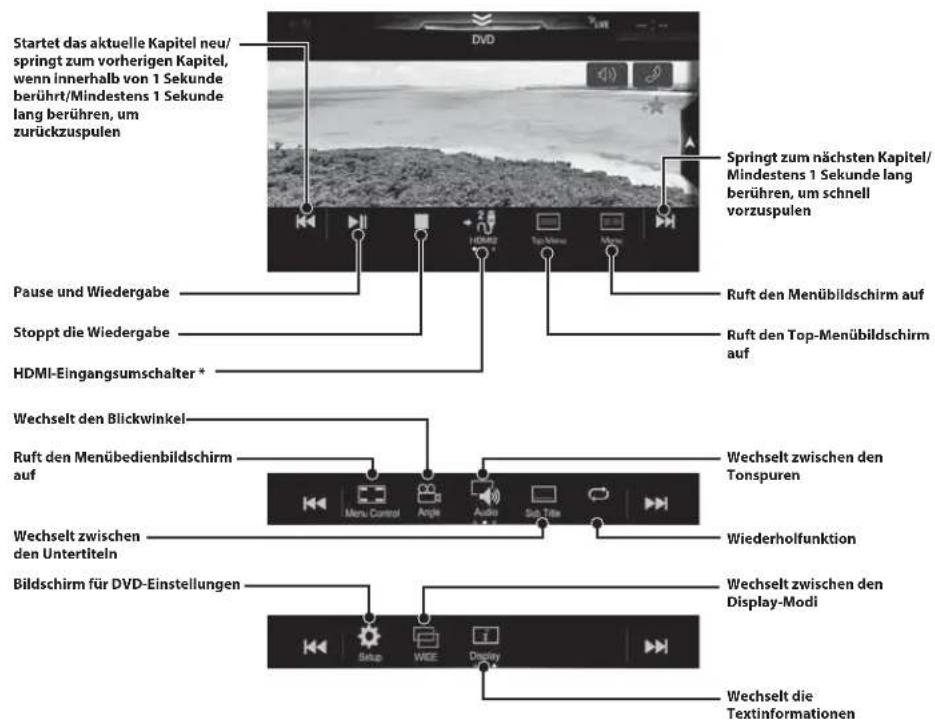

HDMI-Betrieb (DVD-Player) (Option)

Wenn Sie einen optionalen DVE-5300 (DVD-Player) anschließen, kann dieser über das Gerät bedient werden.

+ Bei Anschluss eines optionalen HDMI-Umschalters können Sie zwei HDMI-Geräte anschließen. Wenn der HDMI-Umschalter beim Anschluss von zwei HDMI-Geräten auf „On“ eingestellt ist, wird der HDMI-Eingangsumschalter angezeigt. Die angezeigte Taste variiert je nach Einstellungen und aktuell ausgewähltem HDMI-Eingang. Einzelheiten finden Sie unter „HDMI-Einstellung“ und „Ein- und Ausschalten des HDMI-Umschalters“ in der BEDIENUNGSANLEITUNG (CD-ROM).

iPod/iPhone-Betrieb (Option)

Abhängig vom verwendeten iPod/iPhone-Modell ist ein separat erhältliches Lightning-zu-USB-Kabel (KCU-471i) usw, erforderlich.

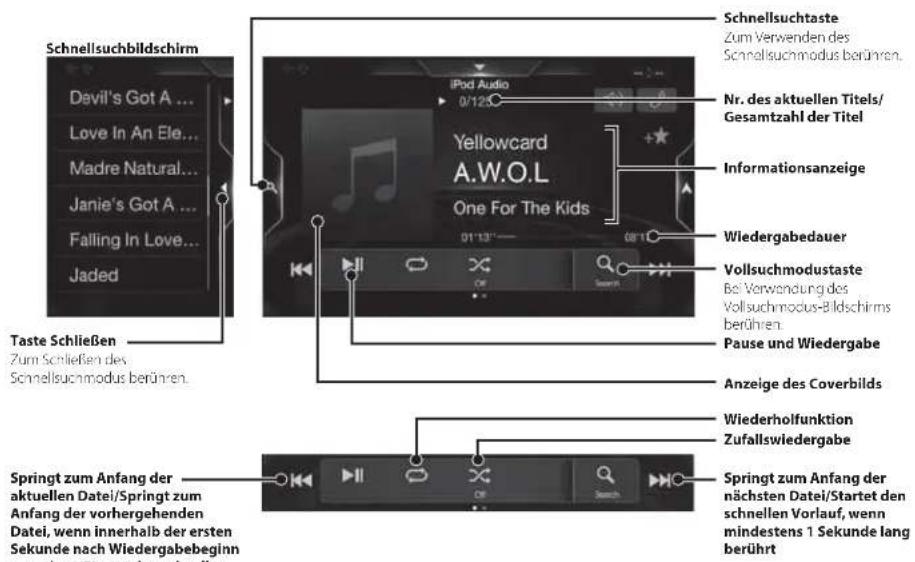

Audiomodus

Springt zum Anfang der —— aktuellen Datei/Springt zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Startet den schnellen Rücklauf, wenn mindestens 1 Sekunde lang berührt

Suchen nach einer Musikdatei (Vollsuchmodus)

Zum Beispiel: Suchen nach Interpretenname

1 Berühren Sie [Interpret] auf dem Vollsuchmodusbildschirm.

2 Berühren Sie den Namen des gewünschten Interpreten.

Der Albumsuchbildschirm des gewählten Interpreten erscheint.
Wenn Sie [] neben dem gewünschten Interpreten berühren, werden alle Titel dieses Interpreten wiedergegeben.

3 Berühren Sie den Namen des gewünschten Albums.

Alle Titel im gewählten Album werden angezeigt. Wenn Sie Pneben dem gewünschten Album berühren, werden alle Titel in diesem Album wiedergegeben.

4 Berühren Sie den Namen des gewünschten Titels Der ausgewählte Titel wird wiedergegeben.

Steuerung der Freisprechfunktion

Das Gerät kann mit bis zu zwei Telefonen mit Freisprechfunktion verbunden werden.

Wählen Sie bei Verbindung von zwei Telefonen mit Freisprechfunktion mit dem Gerät „Telefon Priorität“ unter „Bluetooth-Einstellungen“ aus, um die Rangfolge der Geräte festzulegen. Einzelheiten finden Sie im Abschnitt „Audio/Video“ in der Bedienungsanleitung (CD-ROM).

Herstellen der Verbindung zu einem Bluetooth-kompatiblen Gerät (Pairing)

1 Berühren Sie die Taste [Einstellungen] auf dem Menübildschirm.

2 Berühren Sie [Bluetooth].

- Vergewissern Sie sich, dass „Bluetooth“ auf „On“ (☑) gesetzt ist.

3 Berühren Sie [Bluetooth Gerät auswählen].

4 Berühren Sie [ ], um nach einem neuen Gerät zu suchen.

5 Berühren Sie [ ] (Audio), [ ] (Freisprechen) oder [ ] (Bet des) für das Gerät in der Liste, zu dem eine Verbindung hergestellt werden soll.

Audio: Einstellung als Audiogerät. Freisprechen:Linstellung als Freisprecheinrichtung. Beides: Einstellung als Audiogerät und als Freisprecheinrichtung.

6 Wenn die Geräterегистrierung abgeschlossen ist, erscheint eine Meldung und das Gerät schaltet in den Normalmodus zurück.

• Sie können bis zu 5 Bluetooth-kompatible Mobiltelefone registrieren.
• Der Bluetooth-Registrierungsprozess ist je nach Geräteversion und SSP (Simple Secure Pairing) verschieden. Wenn ein Passcode mit 4 oder 6 Zeichen auf diesem Gerät erscheint, geben Sie den Passcode am Bluetooth-kompatiblen Gerät ein. Wenn ein Passcode aus 6 Zeichen auf diesem Gerät erscheint, überprüfen Sie, ob derselbe Passcode auf dem Bluetooth-kompatiblen Gerät erscheint, und berühren Sie „Yes.“

Annehmen eines Anrufs

1 Ein eingehender Anruf löst den Klingelton aus und wird auf dem Bildschirm angezeigt. Mitteilungsbildschirm für eingehende Anrufe

2 Berühren Sie den Mitteilungsbildschirm für eingehende Anrufe.

Wenn Sie den Anrufinformationsbereich während eines Anrufs berühren, wechseln Sie zum Telefonbetriebsbildschirm. Über diesen Bildschirm können Sie die Gesprächslautstärke einstellen usw.

Auflegen des Telefons

1 Berühren Sie [ ] (Anruf beenden). Das Gespräch endet.

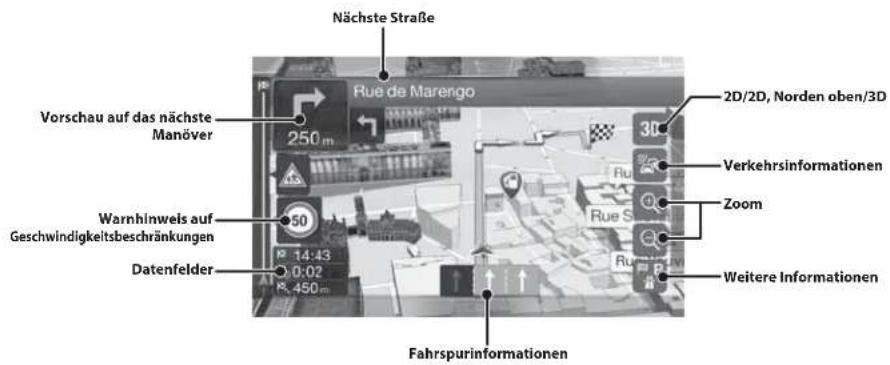

Kartenfunktionen

Im Folgenden sehen Sie eine Übersicht über die verschiedenen Tasten und Symbole auf der Kartenanzeige. Detaillierte Angaben zu diesem Bildschirm finden Sie in der Bedienungsanleitung.

Navigationsmenü

Berühren Sie zum Aufrufen des Menüs Navigation [Q] am rechten Rand des Kartenbildschirms. Oder drücken Sie die Taste

Route mit Zwischenzielen

Sie können eine Route unter Vorgabe von einem oder mehreren Zwischenzielen berechnen lassen. Darüber hinaus können Sie eine Route auch unabhängig von ihrer aktuellen GPS-Position planen, indem Sie einfach einen neuen Startpunkt festlegen.

Neue Route

Sie können einen Zielort auswählen, indem Sie seine Adresse oder seine Koordinalen eingeben oder indem Sie einen Ort, ein gespeichortes Ziel oder eine gespeicherte Route auswählen. Außerdem können Sie in der Liste der letzten Ziele die vorhergehenden Zielorte abrufen.

Sleht eine Internet-Verbindung zur Verfügung, können Sie für Ihre Zielortsuche auch die Online Suchfunktion nutzen.

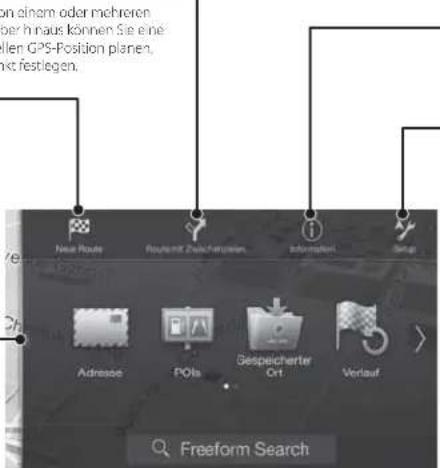

Aufrufen der Karte

Information

Über dieses Symbo können Sie weitere Optionen und navigationsrelevante Informationen abrufen.

Setup

Mit dieser Option können Sie die Funktionsweise der Navigationssoftware anpassen.

Eingeben von Zielorten

Im folgenden Beispiel wird erläutert, wie Sie einen Zielort eingeben können, indem Sie zunächst [Adresse] aufrufen und ihn dann über [Stadt/PLZ] suchen.

- Sie können die Suche auch auf bestimmte Länder/Bundesstaaten eingrenzen, indem Sie zunächst [Land/Bundesstaat] auswählen.

1 Berühren Sie [Neue Route] im Navigationsmenü.

2 Berühren Sie [Adresse].

3 Berühren Sie [Stadt/PLZ].

4 Geben Sie den Ortsnamen oder die Postleitzahl ein.

- Berühren Sie 📄, um die Kandidatenliste aufzurufen.

5 Geben Sie den Namen der gewünschten Straße ein.

- Berühren Sie um die Kandidatenliste aufzurufen.

6 Geben Sie die Hausnummer oder die nächste Querstraße ein.

Die Route wird berechnet und eine Karte mit der gesamten Route wird angezeigt. Hier können Sie Routeninformationen und eventuelle Routenalternativen anzeigen lassen.

7 Berühren Sie [More], um Routenparameter zu modifizieren, oder berühren Sie [Navigation starten], um die Fahrt zu beginnen.

Technische Daten

MONITOR

Bildschirmgröße 9 Zoll (X903D)

8 Zoll (X803D-U)

7 Zoll (INE-W7200)

LCD-Typ Transparentes

Funktionsprinzip TFT Aktivmatrix

Anzahl Bildelemente 1.152.000 Pixel

(800×480×3(RGB))

Effektive Bildelemente Mindestens 99 %

Beuchung LED

UKW-TUNER

Empfangsbereich 87,5 - 108,0 MHz

Mono-Empfindlichkeit 8,1 dB ^+ (0,7 μV//5 Ohm)

Geräuschberuhigung, 50 dB 12 dBf (1,1 μV/75 Ohm)

Trennschärfe	80	dB
Störabstand	65	dB

Stereokanaltrennung 35 dB

Gleichwellenselektion 2,0 dB

MW-TUNER

Empfangsbereich 531 - 1.602 kHz

Nutzbare Empfindlichkeit 25,1 μV/28 dBf

LW-TUNER

Empfangsbereich 153 - 281 kHz

Empfindlichkeit (IEC-Standard) 31,6 μV/30 dBf

DAB

Impfangsbereich BAND III 174,93 – 239,2 MHz

Empfangsbereich L BAND 1.452,96 - 1.490,6 MHz

Nutzbare Empfindlichkeit -103 dBm

Störabstand 95 dB

Stereokanaltrennung 85 dB

USB

USB-Anforderungen USB 2.0

Max. Energieverbrauch 1.500 mA (CIDP Unterstützung)

USB-Klasse USB (Massenspeicher)

Dateisystem FAT16/32

Anzahl der Kanäle 2 Kanäle (Stereo)

Frequenzgang*1 5 - 20.000 Hz (±1 dB)

Gesamtkirnfaktor 0,008 % (bei 1 Kl z)

Dynamikumfang 95 dB (bei 1 kHz)

Störabstand 100 d

Kanaltrennung 85 dB (bei 1 kHz)

*1 Frequenzgang kann je nach Codierungssoftware/Bitrate abweichen.

HDMI

Eingangsformat 480p/VGA

Ausgangsformat 480p

GPS

GPS-mpfangsfrequenz 1.575,42 +1 MHz

GPS Empfangsempfindlichkeit 136 dB max.

GLONASS

GLONASS-Empfangsfrequenz 1.597,807 MHz - 1.605,6305 MHz

GLONASS-Empfangsempfindlichkeit

-137 dB max.

TN LCD

Bluetooth

Bluetooth Spezifikation Bluetooth V3.0

Frequenzband 2402-2480 MHz

Ausgangsleistung +4 dBm max. (Leistungsklasse 2)

Profile HFP (Hands-Free Profile)

OPP (Object Push Profile)

Spannungsversorgung 144V Gleichspannung

(11-16Vzulässig)

Betriebstemperatur. 20°C bis 160°C

Max. Ausgangsleistung 50 W × 4

Audioausgangspege

Vorverstärkerausgang (Front, Heck):

4 V/10k Ohm (max)

Vorverstärkerausgang (Subwoofer).

4 V/10k Ohm (max)

Gewicht 1,51 kg (X803D-U)

1,41 kg (INE-W720D)

GEHÄUSEGRÖSSE

Breite 198 mm (X803D-U)

178 mm (INE W720D)

Höhe 125 mm (X803D-U)

100 mm (INE-W/20D)

Tiefe 147 mm

VORSPRUNGGRÖSSE

Breite 191 mm (X803D-U)

171 mm (INE-W/20D)

Höhe 121 mm (X803D-U)

96 mm (INE-W720D)

Tiefe 19 mm

- X903D ist in Bezug auf die Größe ausschließlich für ein bestimmtes Automodell ausgelegt.

- Aufgrund ständiger Produktverbesserungen bleiben Änderungen an technischen Daten und Design ohne Vorankündigung vorbehalten.

- Das LCD-Display (Flüssigkristallbildschirm) wird mit hochpräzisen Fertigungsverfahren hergestellt. Der Anteil der effektiven Bildpunkte beträgt mehr als 99,99 %. Dies wiederum bedeutet, dass bis zu 0,01% der Bildpunkte unter Umständen dauerhaft aktiviert oder deaktiviert sind.

• Windows Media und das Windows-Logo sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Apple, iPhone, iPod, iPod nano, iPod touch und Siri sind Marken von Apple Inc., registriert in den USA und anderen Ländern. Apple CarPlay ist eine Marke von Apple Inc.
• "Made for Apple" und "Works with Apple" bedeutet, dass ein Zubehör speziell für die Apple Produkte hergestellt wurde, die mit dem "Made for Apple"-Logo gekennzeichnet sind und speziell mit der im "Works with Apple"-Logo verbundenen Technologie funktionieren und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurden. Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod, iPhone oder iPad die Qualität der Funkverbindung beeinträchtigen kann.
• Google, Android, Android Auto, Google Play und andere Marken sind Markenzeichen von Google LLC.
• Der Bluetooth ^® -Schriftzug und die Logos sind eingetragene Marken von Bluetooth SIG, Inc., und jede Nutzung solcher Marken durch Alpine Electronics, Inc., erfolgt in Lizenz. Andere Marken und Markennamen sind Eigentum ihrer jeweiligen Inhaber.
  • Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.
• MPEG Layer 3 Audio-Codiertechnologie ist von Fraunhofer IIS und Thomson lizenziert. Die Lieferung dieses Produkts schließt lediglich eine Lizenz für private, nicht kommerzielle Nutzung ein und beinhaltet weder eine Lizenz noch ein impliziertes Nutzungsrecht für einen kommerziellen (d. h. Gewinn bringenden) Einsatz für Echizeit-Rundfunk (terrestrisch, über Satellit, Kabel und/oder beliebige andere Medien), Senden/Streaming über das Internet, Intranets und/oder andere Netzwerke sowie andere elektronische Inhalts-Vertriebssysteme wie Pay-Audio- oder Audio-on-Demand-Anwendungen. Für solche Einsatzzwecke ist eine unabhängige Lizenz erforderlich. Einzelheiten dazu finden Sie unter der Adresse http://www.mp3licensing.com
• ©2006-2018 TomTom. All rights reserved. This material is proprietary and the subject of copyright protection, database right protection and other intellectual property rights owned by TomTom or its suppliers. The use of this material is subject to the terms of a license agreement. Any unauthorized copying or disclosure of this material will lead to criminal and civil liabilities.

Funktionen Favorit....6

Registrera funktioner....6

Android Auto (tillval)....7

Apple CarPlay (tillval)....7

Kartfunktioner....14

Navigeringsmeny....15

Ställa in destination....16

Specifikationer 17

VIKTIGT

Registrera funktioner

1 Tryck på [ ] (Andra).

Funktionsprincip TFT aktiv matris

Antal bildelement 1 152 000 st.

(800×480×3(RGB))

Antai effektiva bildelement 99% eller fler

Belysningssystem LED

FM TUNER-AVSNITT

Technische gegevens 17

BELANGRIJK

SPLITS GEEN ELEKTRISCHE KABELS.

USB-vereisten USB 2.0

Totale harmonische vervormin

0,008% (bij 1 kHz)

Stroomvereiste 14,4 V DC

85716 Unterschleißheim, Germany

Phone: [phone]

ALPINE ELECTRONICS OF U.K., LTD.

Alpine House
