BEDIENUNGSANLEITUNG DSP 226 EINHELL

Saugstrahlpistole Art.-Nr.: 41.334.20 I.-Nr.: 11019

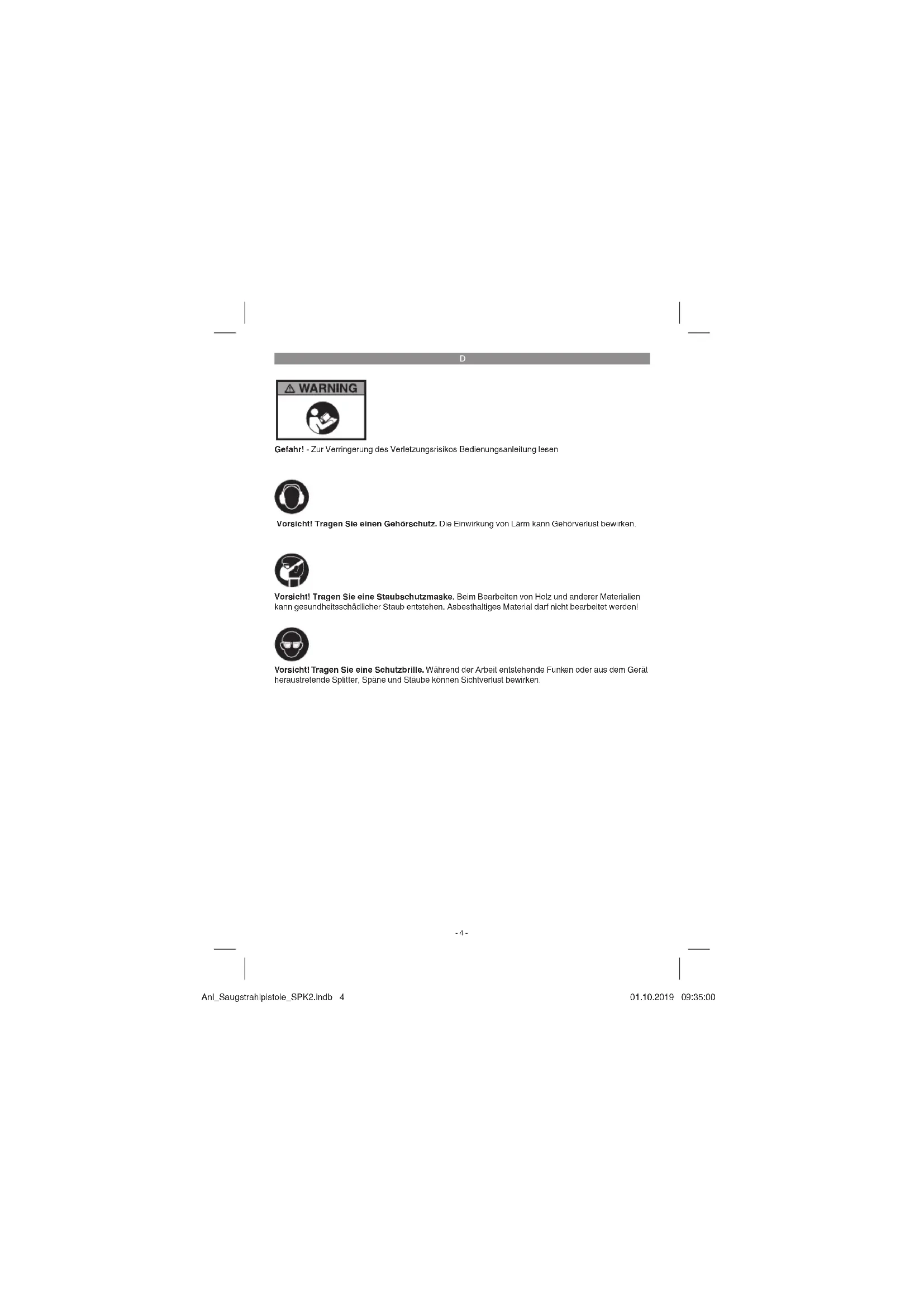

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Anl_Saugstrahlpistole_SPK2.indb 4Anl_Saugstrahlpistole_SPK2.indb 4 01.10.2019 09:35:0001.10.2019 09:35:00D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Saugstrahlpistole nicht zweckentfremden.

Druckluftwerkzeuge vor Kindern sichern.

Nur ausgeruht und konzentriert zu Werke gehen.

Druckluftanschluss nur über eine Schnellver- schlusskupplung ausführen.

Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen.

Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden.

Vor Störungsbeseitigung und Wartungsarbei- ten Gerät von der Druckluftquelle trennen.

Nur Original-Ersatzteile verwenden.

Tragen Sie beim Arbeiten mit der Saugstrahl- pistole die erforderliche Schutzkleidung, insbesondere Schutzbrille und Schutzhand- schuhe.

Verdichter und Leitungen erreichen im Be- trieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu hal- ten, die in dem Verdichter zu Bränden oder Explosionen führen können.

Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu ver- meiden. Bewahren Sie die Sicherheitshinweise gut auf.

2. Gerätebeschreibung und

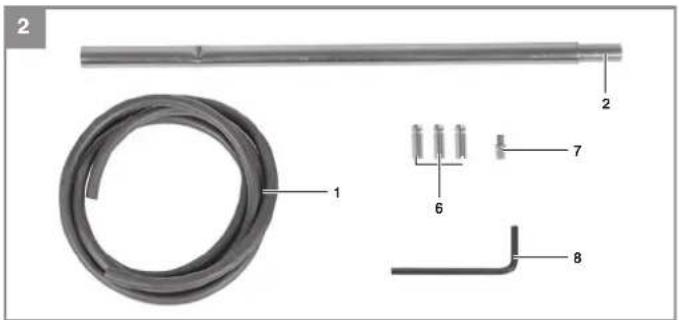

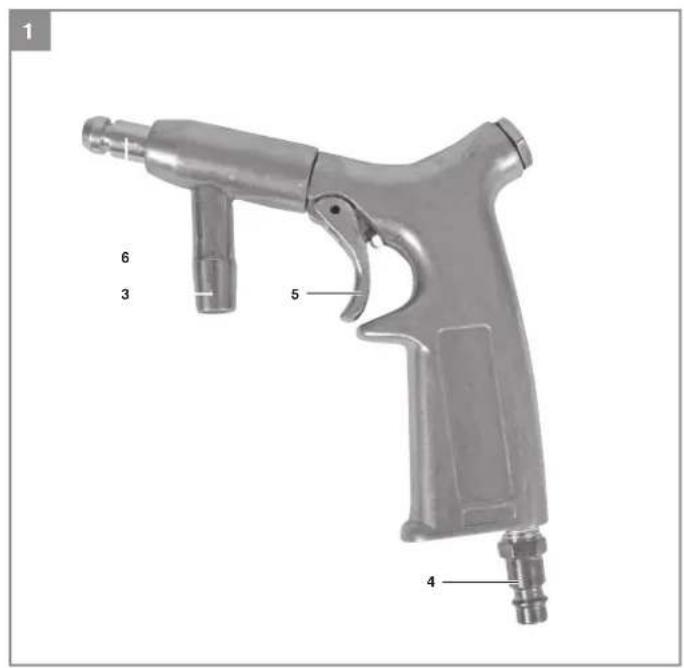

2.1 Gerätebeschreibung und Lieferumfang

3. Saugschlauchanschluss

4. Stecknippel für Luftanschluss

8. Innensechskantschlüssel

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege- nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garan- tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Innensechskantschlüssel

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Saugstrahlpistole ist ein druckluftbetriebenes Werkzeug für den vielseitigen Einsatz. Sie eignet sich zum Sandstrahlen von lackierten und verros- teten Teilen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Beachten Sie! Zu geringe Schlauch-Innendurchmesser und zu lange Schlauchleitung führen zu Leis- tungsverlust am Gerät.

Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Werkzeug verwendet wird, ändern und in Ausnahmefällen über dem angege- benen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Vorsicht! Restrisiken Auch wenn Sie dieses Druckluft-Werkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Werkzeuges auftre- ten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Werten der Druckluftversorgung übereinstimmen. Trennen Sie vor allen Einstell-, Wartungs- und Reinigungsarbeiten die Druckluftversorgung. Luftversorgung: Über eine Druckluftquelle mit Druckeinstellmög- lichkeit wie z.B. Kompressor. Anl_Saugstrahlpistole_SPK2.indb 6Anl_Saugstrahlpistole_SPK2.indb 6 01.10.2019 09:35:0101.10.2019 09:35:01D

Leistungsgröße des Kompressors: Der verwendete Kompressor sollte mindestens ein Kesselvolumen von 50 Liter haben. Einstellwerte für das Arbeiten: Stellen Sie an Ihrer Druckluftversorgung maximal einen Arbeitsdruck von 7 bar ein.

5.1 Montage des Saugschlauches (Abb. 3-4a)

Stecken Sie den Saugschlauch (1) auf den Saug- schlauchanschluss (3) am Pistolengriff und das andere Ende des Schlauches auf das Ansaugrohr (2). Achten Sie darauf, dass das Schlauchende ca. 5 mm entfernt ist vom Ansaugrohr. Somit kann beim Saugen kein Vakuum entstehen. Stecken Sie das Ansaugrohr in das Strahlmittel. Achten Sie darauf, dass das Außenrohr nicht voll- ständig in das Strahlmittel eintaucht. Es könnte dadurch ein Vakuum entstehen, Strahlgut kann nicht angesaugt werden.

5.2 Montage/Ersetzen der Düsen (Abb. 5-6a)

Warnung! Zum Einsetzen von neuen Düsen immer die Druckluftzufuhr von der Pistole trennen. Die Demontage der Düsen ist auf den Abbildun- gen 5-6a zu sehen. Die Montage erfolgt umge- kehrt.

6.1 Anschluss an eine Druckluftversorgung

Verbinden Sie den Stecknippel (4) mit der Schnellkupplung eines Druckluftschlauches (Schlauch nicht im Lieferumfang enthalten).

Beachten sie den maximal zulässigen Ar- beitsdruck des Gerätes.

6.2 Ein-/Ausschalten (Abb. 1)

Einschalten: Abzugshebel (5) betätigen. Ausschalten: Abzugshebel (5) loslassen. Gefahr! Die beim Arbeiten mit dem Werkzeug entstehen- den Stäube können gesundheitsgefährdend sein:

Tragen Sie bei Arbeiten mit der Sandstrahl- pistole immer eine Schutzbrille und eine Staubmaske.

Alle Personen, die mit dem Gerät arbeiten oder die den Arbeitsplatz betreten, müssen eine Staubschutzmaske tragen.

Am Arbeitsplatz darf nicht gegessen, getrun- ken oder geraucht werden.

Bleihaltige Farben dürfen nicht bearbeitet werden!

7. Reinigung, Wartung und

Ersatzteilbestellung Trennen Sie vor allen Reinigungsarbeiten das Ge- rät von der Druckluftversorgung.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Von der Garantie ausgeschlossen sind:

Schäden durch unzulässigen Arbeitsdruck.

Schäden, hervorgerufen durch unsachgemä- ßen Gebrauch oder Fremdeingriff.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Anl_Saugstrahlpistole_SPK2.indb 7Anl_Saugstrahlpistole_SPK2.indb 7 01.10.2019 09:35:0101.10.2019 09:35:01D

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager- temperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_Saugstrahlpistole_SPK2.indb 8Anl_Saugstrahlpistole_SPK2.indb 8 01.10.2019 09:35:0101.10.2019 09:35:01D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Strahldüse, Luftdüse, Schlauch Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:
