BEDIENUNGSANLEITUNG EL230RGB Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

Ecoline Series

EL-230RGB

Bitte lessen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme diesen Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG gehalt sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall Dokumentiert. These Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder darauf entstehende Schäden. Die in dieser Bedienungsanleitung genommen Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.

Achtung: Bei diesen Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Diese Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet undarf auch nicht dazu verwendet werden.

Ray Technologies GmbH

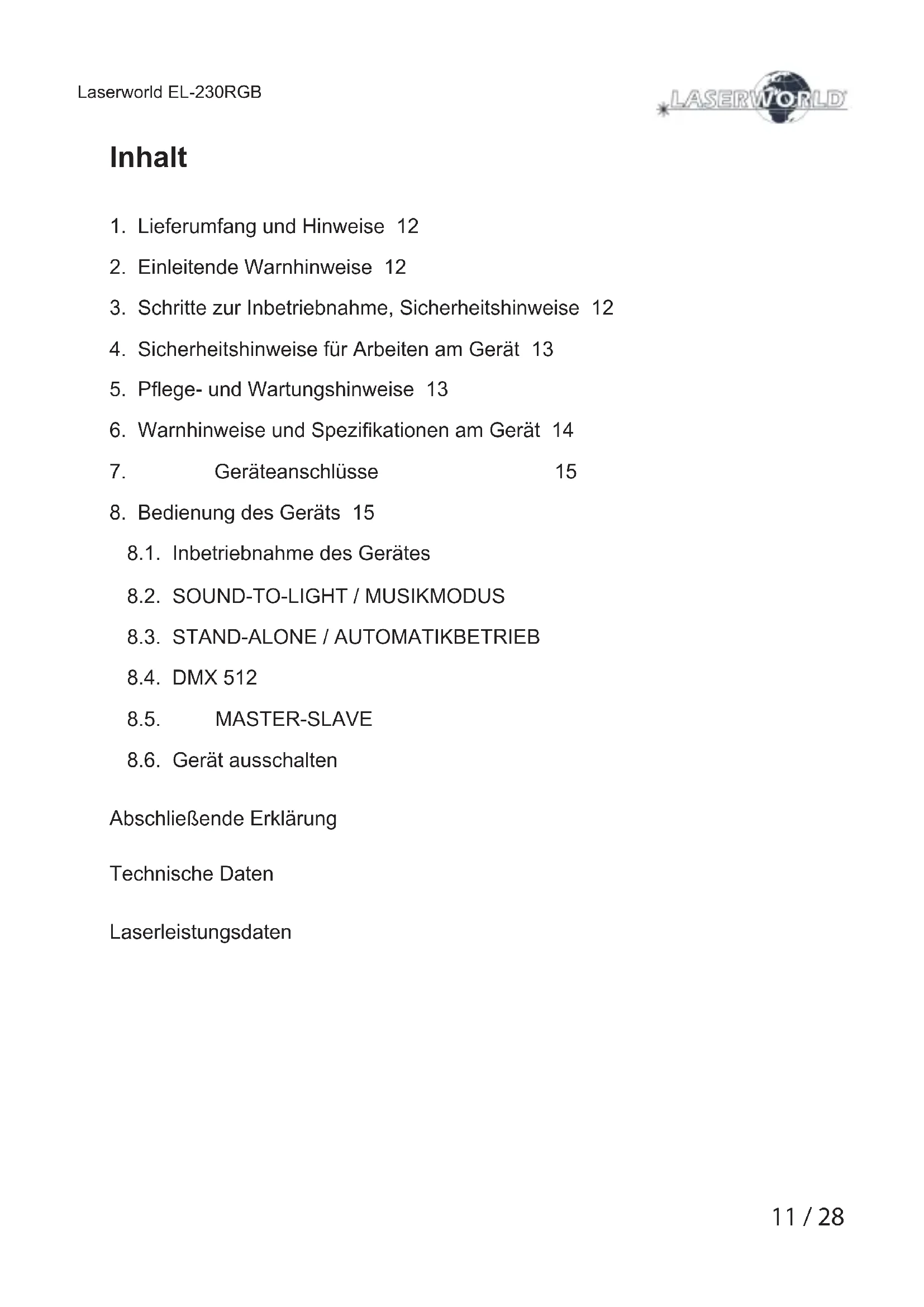

1. Lieferumfang und Hinweise 12
2. Einleitende Warnhinweise 12
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 12
4. Sicherheitshinweise für Arbeiten am Gerät 13
5. Pflege- und Wartungshinweise 13
6. Warnhinweise und Spezifikationen am Gerät 14
7. Geräteanschluss 15
8. Bedienung des Geräts 15

8.1. Inbetriebnahme des Gerätes
8.2. SOUND-TO-LIGHT/MUSIKMODUS
8.3. STAND-ALONE / AUTOMATIKBETRIEB
8.4. DMX 512
8.5. MASTER-SLAVE
8.6. Gerätausschalten

Abschließlich Erklärung

Technische Daten

Laserleistungsdaten

1. Lieferumfang und Hinweise

Bitte prufen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Lasersystem, Stromkabel, Schlüssel, Interlock-Brückenstecker, Betriebsanleitung

2. Einleitende Warnhinweise

• Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
• Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
• Niemals direkt in den Strahl des austretenden Lasers blichen. Dies konnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindingsgefahr!
• Dieses Gerätarf nicht dauerhaft an das Stromnetz angeschlüssen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
• Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
• Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.
• Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshin-weise

• Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
• Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
• Der Laserarf nur von technisch versietem Fachpersonal gemass der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
  Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.
  In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.
• Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
  Die Stromversorgung zugänglich halten.
• Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
• Bei einer Festinstallation an Wand, Decke o.a., sichern Sie den Laser zusammen mit einem Sicherheitsfangseil. Das Fangseil soll mindestens dem 10-fachen Gewicht des Geräts stand halten können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenosellschaften und/oder vergleichbare Regelungen zur Unfallverhütung.
• Wenn das Gerät große Temperaturschwankungen ausgesetzt war, schalten Sie es

nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schaden am Gerät führen.

• Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großenen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!
• Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Unterstände. Die Belüftungsöffnungen darüber nicht verdeckt sein.
• Stellen Sie auch sicher, dass das Gerät nicht zu heißt wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
• Dieses Gerät nur im Innenbereich verwenden.

4. Sicherheitshinweise für Arbeiten am Gerät

Service- und Reparaturarbeiten sollenausschließlich von qualifiziertem Fachpersonal durchgefuhrt werden.
- Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installieren.
- Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
- Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
- Tragen Sie auf die Laserstärke und -wellenlangen an-gepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkurzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden.itte das Produkt bestmoglich schützen. Laserworld bietet entsprechendes Equipment an.

• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung;

• Immer für ausreichende Belüftung sorgen.
  Keine Scheinwerfer (insbesondere Moving-Heads) auf das Gerät richten.

• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prufen und gegeben falls das Gerät an einem kühleren/besser belufteten Standort platzieren.
• Halten Sie das Gerät trocken und schützen Sie es vor Nasse, Regen und Spritzwasser
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in

Betrieb, solange das Gerät angeschaltet ist.

1. Die Geräte der Ecoline Serie sind nicht für professionellen Einsatz konzipiert. Sie sollenn nach etwa einer Stunde Betrieb für ca. 15 Minuten abkühlen.

2. Lüfter und Kühlkörper (Kührippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt.itte wenden Sie sich an qualifizierte Fachpersonen.

3. Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

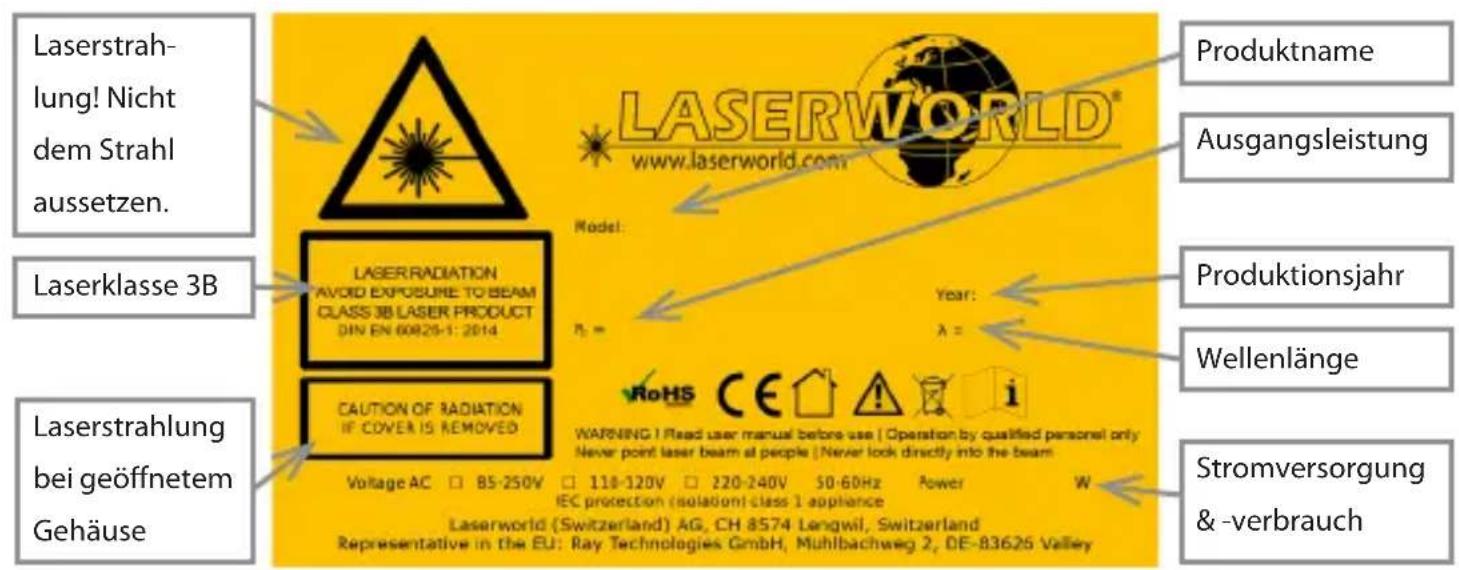

6. Warnhinweise und Spezifikationen am Gerät

Nur in geschlossenen Räumen betreiben

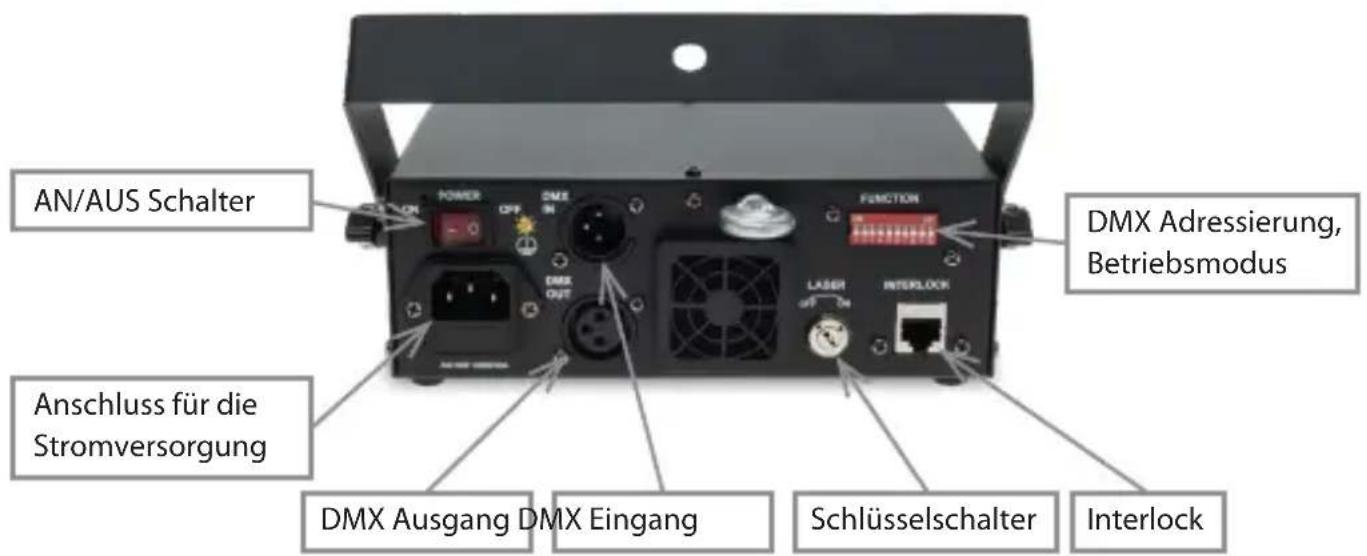

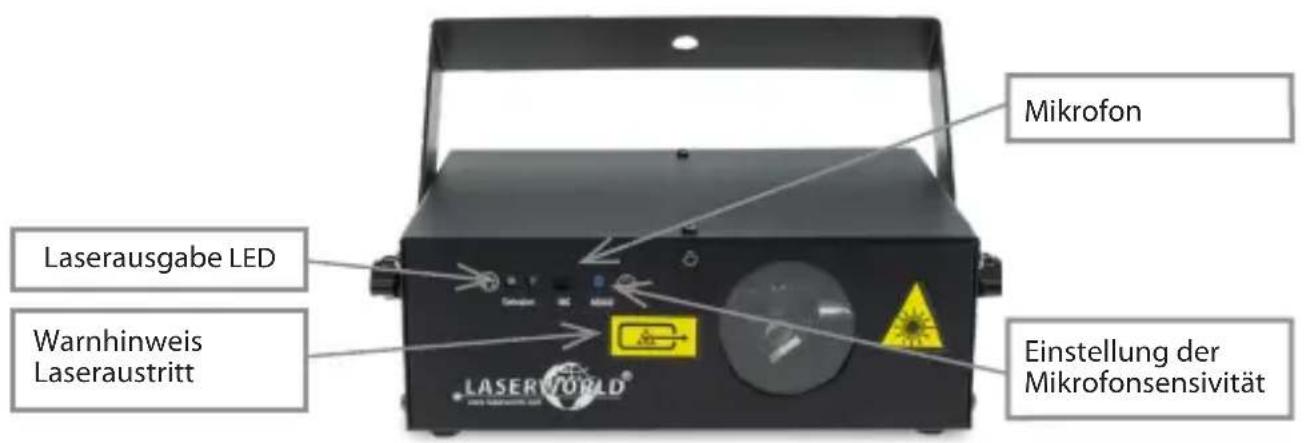

7. Geräteanschluss & Bedienelemente

8. Bedienung

8.1. Inbetriebnahme des Gerätes

a. Zunachst das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden
b. Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen
c. Schließen Sie den Interlock-Stecker an die entsprechende Schnittstelle an
d. Durch Drücken des An-/ Ausschalters auf „ON“ wird das Gerät eingeschaltet

8.2. Betrieb im Automatikmodus / Stand-Alone-Modus

Gerät in den Automatikmodus schalten:

8.3. Betrieb im Musikmodus / Sound-to-light

Gerät in den Musikmodus schalten:

Steuern Sie die Musik-Sensitivität über den Einstellregler auf der Gerätefront. Wenn das Gerät auf Gerausche reagiert, wird dies durch das Blinken der LED angezeigt.

8.4. Betrieb über DMX-512

Ihr Gerät befindet sich im DMX Modus wenn Dipschalter '10' ausgeschaltet ist:

Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entsprechenden Steuerp Gulf verbunden werden.

Zum Einstellen der Startadresse benutzen Sie die ersten 10 Dipschalter auf der Geräterückseite. Hierbei ist jeder Schalter eine Zahl zugewiesen. Bestimmten Sie eine Nummer, indem Sie die vorangehende Nummer mit 2 multiplizieren:

Switch 1 2	345678910
Nummer 1	248163264128256Modus

Der Laser hat 9 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 8 Kanäle hinter der Startadresse nicht für andere DMX-Geräte belegt werden.

Kanal Wert	Funktion
1 0 - 49 Laser aus
		50 - 99 Musik Modus
		100 - 149 Auto Modus
		150 - 199 Statische Muster (DMX Modus)
		200 - 255 Dynamische Muster (DMX Modus)
2 0 - 255 Musterauswahl
3 0 - 10 Mittelpunkt auf der X-Achse
			11 - 255 Positionierung auf der X-Achse
4 0 - 10 Mittelpunkt auf der Y-Achse
			11 - 255 Positionierung auf der Y-Achse
5 0 - 255 Songeschwindigkeit
6 0 - 255 Geschwindigkeit der dynamischen Muster
7 0 - 255 Zoom / Höhe
8 0 - 255 Farbe
9 0 - 255 Farbsegmente

Bitte beachten Sie, dass nicht jeder Muster mit jedem Effekt kombiniert werden kann.

8.5. Master-Slave Modus

Dieser Modus erhögt es, mehrere Geräte ohne zusätzlichen Controller miteinander zu verbinden. Dazu wird ein Gerät gewählt, das als Master fun-gieren soll, dann werden die DIP-Schalter so eingestellt, dass der Musik-Modus oder der Automatik-Modus ausgewählt ist. Bei den übrigen Geräten muss der Slave-Modus aktiviert werden (Schalter 10 muss auf „off“ stehen). Für die Verbindung wird ein Standard-XLR-Kabel, über den XLR-Anschluss auf der Rückseite der Geräte genutzt um die Geräte miteinander zu verbinden. Mit erneutem Einsalten der Slave-Geräte starten diese im Slave-Modus. Die Laserausgabe ist dann identisch mit der des Master-Gerätes.

8.6. Gerätausschalten

Um das Gerät vollständig auszuschalten, „OFF“ am An-/ Ausschalter drucken, den Schlüssel auf „OFF“ drehen und Gerät von der Stromversorgung trennen.

Abschließlich Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäß Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Handlers. Somit wird keine Haftung bzw. Gewährleistung übernommen. Sollen Änderungen an dieser Bedienungsanleitung vorgenommen werden, konnen wir Sie darüber nicht in Kenntnis setzen.itte kontaktieren Sie für Fragen ihren Handler und halten Sie sich über unsere Websites www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sichitte an ihren Handler oder aber an Laserworld. Verwenden Sie anschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr fur die Richtigkeit der Angaben gegeben werden.
