BEDIENUNGSANLEITUNG CL 6048 CB BOMANN

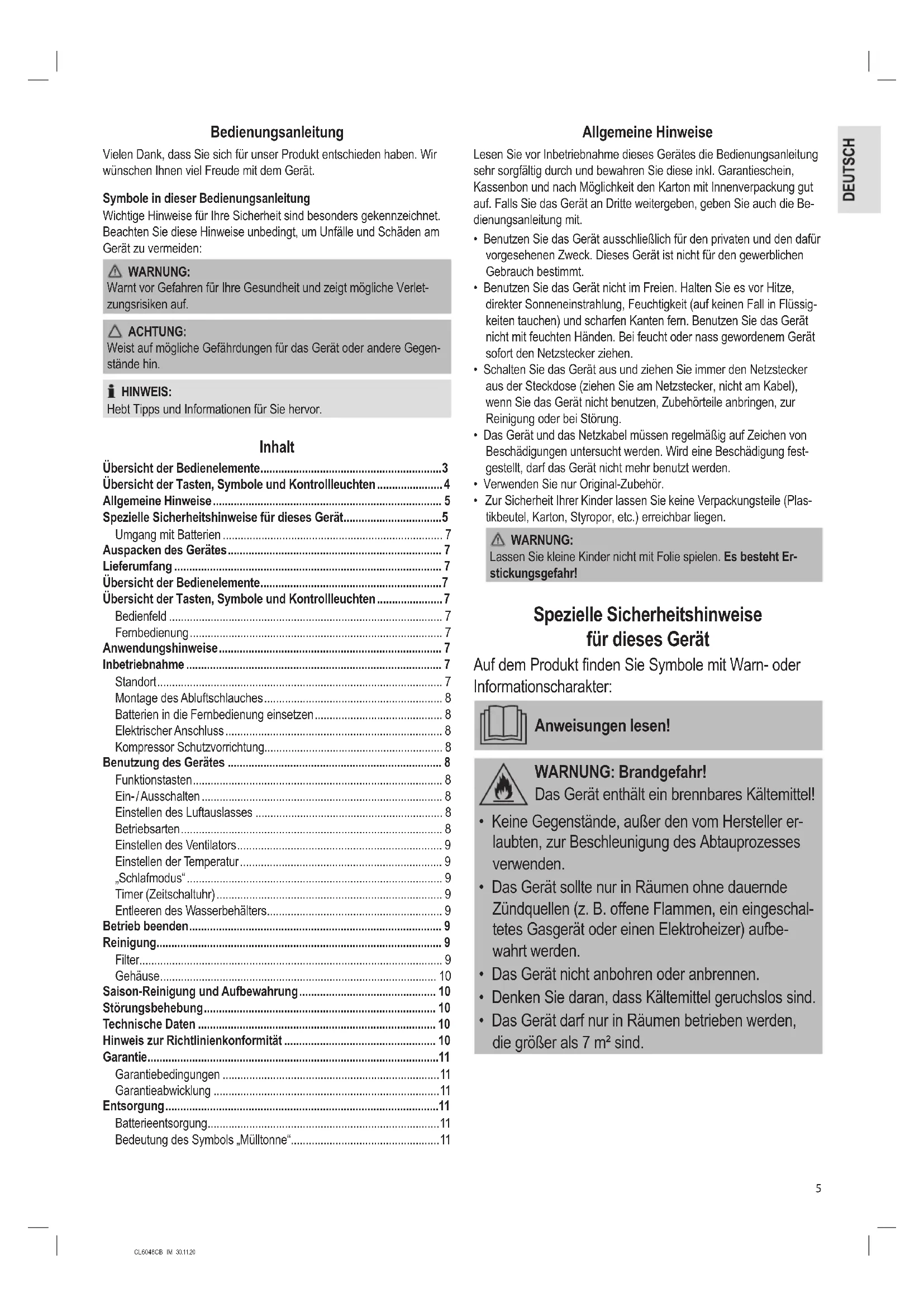

• CL6048CB_IM 30.11.20 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verlet- zungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegen- stände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Inhalt Übersicht der Bedienelemente p. 3
• Übersicht der Tasten, Symbole und Kontrollleuchten p. 4
• Allgemeine Hinweise p. 5
• Spezielle Sicherheitshinweise für dieses Gerät p. 5
• Umgang mit Batterien p. 7
• Auspacken des Gerätes p. 7
• Lieferumfang p. 7

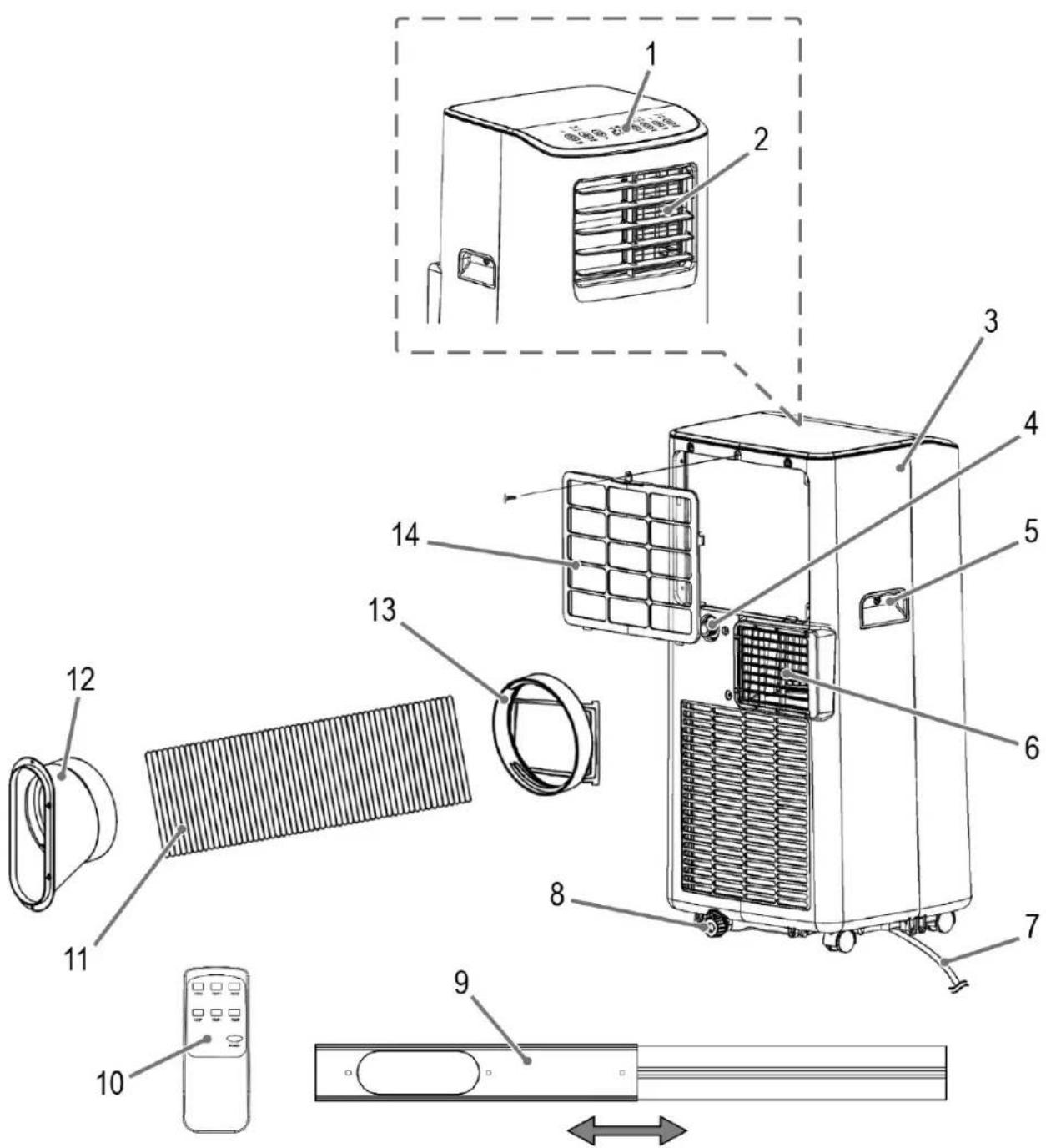

• Übersicht der Bedienelemente p. 7
• Übersicht der Tasten, Symbole und Kontrollleuchten p. 7
• Bedienfeld p. 7
• Fernbedienung p. 7
• Anwendungshinweise p. 7
• Inbetriebnahme p. 7
• Standort p. 7
• Montage des Abluftschlauches p. 8
• Batterien in die Fernbedienung einsetzen p. 8
• Elektrischer Anschluss p. 8
• Kompressor Schutzvorrichtung p. 8
• Benutzung des Gerätes p. 8
• Funktionstasten p. 8
• Ein- / Ausschalten p. 8
• Einstellen des Luftauslasses p. 8
• Betriebsarten p. 8
• Einstellen des Ventilators p. 9
• Einstellen der Temperatur p. 9
• „Schlafmodus“ p. 9
• Timer (Zeitschaltuhr) p. 9
• Entleeren des Wasserbehälters p. 9
• Betrieb beenden p. 9
• Reinigung p. 9
• Filter p. 9
• Gehäuse p. 10
• Saison-Reinigung und Aufbewahrung p. 10
• Störungsbehebung p. 10
• Technische Daten p. 10
• Hinweis zur Richtlinienkonformität p. 10
• Garantie p. 11
• Garantiebedingungen p. 11
• Garantieabwicklung p. 11
• Entsorgung p. 11
• Batterieentsorgung p. 11
• Bedeutung des Symbols „Mülltonne“ Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Be- dienungsanleitung mit. p. 11

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssig- keiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Netzstecker aus der Steckdose (ziehen Sie am Netzstecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung fest- gestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plas- tikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Er- stickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät Auf dem Produkt nden Sie Symbole mit Warn- oder Informationscharakter: Anweisungen lesen! WARNUNG: Brandgefahr! Das Gerät enthält ein brennbares Kältemittel!

• Keine Gegenstände, außer den vom Hersteller er- laubten, zur Beschleunigung des Abtauprozesses verwenden.

• Das Gerät sollte nur in Räumen ohne dauernde Zündquellen (z. B. offene Flammen, ein eingeschal- tetes Gasgerät oder einen Elektroheizer) aufbe- wahrt werden.

• Das Gerät nicht anbohren oder anbrennen.

• Denken Sie daran, dass Kältemittel geruchslos sind.

• Das Gerät darf nur in Räumen betrieben werden, die größer als 7 m² sind.6 CL6048CB_IM 30.11.20 Die Service-Anleitung ist unter der folgenden Internetadresse verfügbar: www.sli24.de Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung CL 6048 CB ein.

• Jede Person, die an dem Kältemittelkreislauf arbei- tet, muss einen Befähigungsnachweis von einer Industrie-akkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.

• Servicearbeiten sollten nur gemäß den Hersteller- vorgaben durchgeführt werden. Ist für die War- tungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, sollte die im Um- gang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen. WARNUNG:

• Benutzen und lagern Sie das Gerät nicht an folgen- den Orten: - In der Nähe einer Feuerquelle. - Einem Bereich, in dem Wasser oder Öl spritzen kann. - Einem Bereich, der direktem Sonnenlicht aus- gesetzt ist. - Im Badezimmer, in der Waschküche oder an einem Swimmingpool.

• Das Gerät muss in einem Raum mit einer Grund- äche größer als 7 m² aufgestellt, betrieben und gelagert werden. ACHTUNG: Überhitzungsgefahr!

• Halten Sie die Lüftungsschlitze frei!

• Decken Sie das Gerät nicht ab!

• R 290 ist ein Kältemittel, das den europäischen Um- weltrichtlinien entspricht.

• Beschädigen Sie nicht den Kältemittelkreislauf.

• Das Gerät ist nur für den Gebrauch in geschlossenen Räumen bestimmt.

• Das Gerät muss so gelagert werden, dass es nicht beschädigt werden kann.

• Beachten Sie die nationalen Anschlussvorschriften.

• Ziehen Sie bei merkwürdigen Geräuschen, Gerüchen und / oder bei Rauchentwicklung den Netzstecker aus der Steckdose.

• Benutzen oder bewegen Sie das Gerät nur in auf- rechter Position.

• Im Betrieb ist das Gerät so aufzustellen, dass der Abstand zu Wänden oder anderen Gegenständen mindestens 50 cm beträgt, um eine ausreichende Luftzirkulation zu gewährleisten.

• Verwenden Sie das Gerät niemals ohne den Filter.

• Lassen Sie das Gerät nicht über Stunden unbeauf- sichtigt. Verlassen Sie während des Betriebs nicht das Haus.

• Dieses Gerät wurde konstruiert, um Wohnräume zu klimatisieren. Es darf nicht für andere Zwecke ein- gesetzt werden.

• Das Gerät unter keinen Umständen in Räumen nutzen, wo sich Gas, Benzin, Öl oder andere leicht brennbare Flüssigkeiten benden. Verwenden Sie in dem Raum keine Sprühmittel wie Farbe, Pestizide oder andere entammbare Materialien.

• Stecken Sie keine Gegenstände in Öffnungen des Gerätes.

• Setzen Sie das Gerät keinem Tropf- oder Spritzwas- ser aus und stellen Sie keine mit Flüssigkeiten gefüll- ten Gefäße, wie z. B. Blumenvasen auf das Gerät.

• Bewegen Sie das Gerät nicht, wenn die Netzan- schlussleitung mit der Steckdose verbunden ist.

• Schalten Sie das Gerät immer erst mit der Taste POWER aus, bevor Sie den Netzstecker ziehen.

• Ist der Betrieb unterbrochen, warten Sie ca. 3 Minu- ten, bevor Sie das Gerät erneut einschalten, damit sich der Druck im Kältekreislauf entspannen kann.

• Reparieren Sie das Gerät nicht selbst, sondern su- chen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleistung dieses Gerät beschädigt wird, muss sie durch den Hersteller oder seinen Kunden- dienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Verhindern Sie, dass kleine Kinder das Gerät berüh- ren.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Beachten Sie die Anweisungen im Kapitel „Reinigung“.

• Angaben zum Typ und zu den technischen Daten der Sicherung: T, 250 V AC, 3,15 A7 CL6048CB_IM 30.11.20 Umgang mit Batterien WARNUNG:

• Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder ähnlichem aus. Es besteht Explosionsgefahr!

• Halten Sie Batterien von Kindern fern. Sie sind kein Spielzeug.

• Öffnen Sie Batterien nicht gewaltsam.

• Vermeiden Sie den Kontakt zu metallischen Gegenständen (Ringe, Nägel, Schrauben usw.). Es besteht Kurzschlussgefahr!

• Durch einen Kurzschluss können sich Batterien stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.

• Zu Ihrer Sicherheit sollten die Batteriepole beim Transport mit Kle- bestreifen überdeckt werden.

• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.

• Nicht wiederauadbare Batterien dürfen nicht aufgeladen werden.

• Beachten Sie die Polarität beim Einlegen der Batterie(n). ACHTUNG:

• Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie die Batterien, um ein „Auslaufen“ von Batteriesäure zu vermeiden.

• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

• Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab. Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmate-

rial, Kabelhalter und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

Lieferumfang 1 Klimagerät 1 Fernbedienung 2 Batterien 1 Flexibler Abluftschlauch 1 Adapter für den Abluftschlauch (Anschluss am Gerät) 1 Fensterabluft-Kit, 2-teilig 1 Adapter für das Fensterabluft-Kit 1 Wasserschlauch 2 Stopfen (Ersatz) Übersicht der Bedienelemente 1 Bedienfeld mit Display 2 Luftauslass (Schwenk-Klappe) 3 Gehäuse 4 Wasserabuss 5 Griff 6 Anschluss für den Abluftschlauch 7 Netzkabel 8 Wasserabuss 9 Fensterabluft-Kit, 2-teilig 10 Fernbedienung 11 Flexibler Abluftschlauch 12 Adapter für das Fensterabluft-Kit 13 Adapter für den Abluftschlauch 14 Gitter am Lufteinlass (mit fest verbautem Filtereinsatz) Übersicht der Tasten, Symbole und Kontrollleuchten Bedienfeld 1 Kontrollleuchte (Timer-Betrieb ist aktiviert) 2 Kontrollleuchte HIGH (hohe Geschwindigkeit des Ventilators) 3 Kontrollleuchte LOW (niedrige Geschwindigkeit des Ventilators) 4 Display 5 Kontrollleuchte COOL (Kühlen) 6 Kontrollleuchte DRY (Entfeuchten) 7 Kontrollleuchte FAN (Gebläse) 8 Kontrollleuchte (Schlafmodus) 9 Kontrollleuchte POWER 10 Kontrollleuchte FULL (Wasserbehälter ist voll) 11 Taste POWER (Gerät ein- / ausschalten) 12 Taste SLEEP („Schlafmodus“ einstellen) 13 Taste MODE (Betriebsart einstellen) 14 Tasten und (Temperatur oder Stunden einstellen) 15 Taste SPEED (Geschwindigkeit des Ventilators einstellen) 16 Taste TIMER (Zeitschaltuhr einstellen) Fernbedienung 1 Taste MODE (Betriebsart einstellen) 2 Taste TIMER (Zeitschaltuhr einstellen) 3 Taste POWER (Gerät ein- / ausschalten) 4 Tasten TEMP+ TEMP- (Temperatur oder Stunden einstellen) 5 Taste SLEEP („Schlafmodus“ einstellen) 6 Taste SPEED (Geschwindigkeit des Ventilators einstellen) Anwendungshinweise ACHTUNG: Wichtig bei der Erstinbetriebnahme oder nach einem Transport! Bevor das Gerät in Betrieb genommen wird, muss es mindestens für 3 Stunden in aufrechter Position stehen, damit sich das Kältemittel absenken kann. Andernfalls wird der Kompressor beschädigt. ACHTUNG:

• Wenn Sie den Betrieb mit der Taste POWER unterbrechen, warten Sie mindestens 3 Minuten, bevor Sie das Gerät erneut ein- schalten.

• Möchten Sie das Gerät an einen anderen Ort transportieren, ent- leeren Sie zuvor den Wasserbehälter!

• Das Gerät arbeitet am effektivsten bei einer Raumgröße bis zu 70 m³.

• Der exible Abluftschlauch und der Adapter sind speziell für dieses Gerät angefertigt. Ersetzen Sie den Schlauch nicht durch einen ande- ren, um Störungen zu vermeiden.

• Der Abluftschlauch kann bis auf 150 cm ausgedehnt werden. Verwen- den Sie keine Verlängerung.

• Die Luft muss frei strömen können. Achten Sie darauf, dass der Ab- luftschlauch nicht geknickt oder verbogen wird. Jede Blockade kann zur Überhitzung des Gerätes führen.

• Schließen Sie Fenster und Türen, damit keine Außenluft in den Raum eindringen kann. Das Gerät arbeitet dadurch effektiver. Inbetriebnahme Standort

• Platzieren Sie das Gerät so, dass ein Abstand zu Wänden oder ande- ren Gegenständen von mindestens 50 cm eingehalten wird.

• Die Fläche muss eben und trocken sein.8 CL6048CB_IM 30.11.20 Montage des Abluftschlauches HINWEIS: Bei Schiebefenstern oder Außenrollläden können Sie das im Liefer- umfang beiliegende Fensterabluft-Kit vertikal oder horizontal benut- zen. Die Länge der Dichtungsplatte ist individuell einstellbar.

1. Verbinden Sie den Adapter mit dem Abluftschlauch. Setzen Sie den

Abluftschlauch so an, dass die erste Rippe des Schlauches in der Schiene liegt. Drehen Sie den Adapter im Uhrzeigersinn fest.

2. Verbinden Sie den Adapter mit dem Anschluss auf der Rückseite des

Geräts. Schieben Sie dazu den Adapter von rechts in die Führungen, bis zum Anschlag.

3. Ziehen Sie den Schlauch auf die benötigte Länge aus.

4. Drehen Sie den Adapter für das Fensterabluft-Kit auf das Ende des

5. Wenn das Fenster über kein Außenrollo verfügt und auch kein

Schiebefenster ist, gehen Sie wie folgt vor: a) Klemmen Sie das freie Schlauchende in ein Fenster. b) Schließen Sie das Fenster so weit wie möglich.

5. Wenn das Fenster über ein Außenrollo verfügt und oder ein Schie-

befenster ist, gehen Sie wie folgt vor: a) Das Fensterabluft-Kit wird mit der glatten Seite nach innen mon- tiert. HINWEIS: Bei der Montage mit einem Außenrollo, befestigen Sie den Adapter so in an das Fensterabluft-Kit, dass der bauchige Teil nach unten zeigt. b) Stecken Sie den Adapter in die Abluftöffnung und schieben ihn dann zur Außenseite. Fixieren Sie ihn mit der beiliegenden Blech- schraube am Fensterabluft-Kit. c) Stecken Sie das Halteblech durch das Loch auf der gegenüber- liegenden Seite von der Abluftöffnung. Schieben Sie jetzt die innere Schiene so über das Halteblech, dass dieses in der Rille liegt. Dies dient dazu die benötigte Breite des Fensterabluft-Kits zu xieren. Legen Sie die Unterlegscheibe auf und schrauben Sie die Flügelmutter handfest. d) Montieren Sie das Fensterabluft-Kit ins Fenster, indem Sie das Außenrollo schließen. Batterien in die Fernbedienung einsetzen

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedie-

2. Legen Sie 2 Batterien des Typs R03 „AAA“ 1,5 V ein. Achten Sie auf

die richtige Polarität (siehe Batteriefachboden)!

3. Schließen Sie den Batteriefachdeckel.

Elektrischer Anschluss

1. Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der

des Gerätes übereinstimmt. Die Angaben hierzu nden Sie auf dem Typenschild des Gerätes.

2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Schutz-

kontakt-Steckdose an. Ein Signalton bestätigt Ihnen die Betriebsbe- reitschaft. Das Gerät bendet sich im Standby. Das Display zeigt die aktuelle Raumtemperatur. Kompressor Schutzvorrichtung Wird der Betrieb unterbrochen, aktiviert sich die Schutzvorrichtung für den Kompressor. Diese verhindert den Betrieb des Kompressors für ca. 3 Minuten, damit sich der Druck im Kältekreislauf entspannen kann. Dies ist kein Defekt vom Gerät. Warten Sie daher mindestens 3 Minu- ten, bevor Sie das Gerät erneut einschalten. Benutzung des Gerätes Sie können das Gerät sowohl am Gerät als auch mit der Fernbedienung bedienen. Gleichlautende Tasten bewirken die selbe Funktion. Nachfolgend werden Ihnen die Tasten am Bedienfeld erklärt. Die Kont- rollleuchten zeigen Ihre getroffene Auswahl an. Funktionstasten Bei den Tasten am Gerät handelt es sich um Touch-Tasten. Berühren Sie die Tasten leicht mit einem Finger, um die Funktion auszuführen. Jeder Tastendruck wird mit einem Signalton bestätigt. Ein- / Ausschalten

• Drücken Sie die Taste POWER , um das Gerät einzuschalten. Das Gerät ist voreingestellt auf die Betriebsart „COOL (Kühlen)“ und die Temperatur 22 °C. Haben Sie den Betrieb nur unterbrochen, ohne den Netzstecker zu ziehen, bleiben die zuvor eingestellte Betriebsart und Temperatur gespeichert. Die Kontrollleuchten zeigen diese Ein- stellung an.

• Drücken Sie die Taste POWER erneut, um das Gerät wieder aus- zuschalten. Einstellen des Luftauslasses Mittels der horizontalen und vertikalen Schwenk-Klappen können Sie die Richtung des Luftstroms einstellen.

• Um die Luft nach oben / unten zu leiten, ändern Sie die Position der vorderen, horizontalen Schwenk-Klappen.

• Mit der hinteren Schwenk-Klappe leiten Sie die Luft nach rechts / links. Die Einstellung der vertikalen Schwenk-Klappe können Sie ändern, wenn die horizontalen hochgeklappt sind. Rechts über der letzten horizontalen Schwenk-Klappe bendet sich dafür ein Hebel. Betriebsarten Mit der Taste MODE wählen Sie zwischen folgenden Betriebsarten:

• Gebläse (FAN) Betriebsart „Kühlen“ COOL In dieser Betriebsart können Sie die Geschwindigkeit des Ventilators und die Temperatur nach Ihren Wünschen einstellen. HINWEIS: Für einen Betrieb mit Kompressor, muss die eingestellte Temperatur niedriger sein, als die aktuelle Raumtemperatur. Betriebsart „Gebläse“ FAN In dieser Betriebsart können Sie nur die Geschwindigkeit des Ventilators einstellen. Im Display wird angezeigt. Betriebsart „Entfeuchten“ DRY In dieser Betriebsart sind keine weiteren Einstellungen möglich. Im Display wird angezeigt.

• Die Geschwindigkeit des Ventilators ist auf die niedrigste Stufe LOW voreingestellt.

• Der Raum wird gekühlt. Der Luft wird die Feuchtigkeit entzogen.

• Für einen längeren Betrieb in der Betriebsart „Entfeuchten“ empfeh- len wir, den mitgelieferten Wasserschlauch am oberen Wasserabuss permanent anzuschließen. Ziehen Sie zuvor den oberen Stopfen ab. Legen Sie das Ende des Wasserschlauches in ein größeres Gefäß (z. B. einen Eimer).9 CL6048CB_IM 30.11.20 Einstellen des Ventilators In den Betriebsarten „COOL (Kühlen)“ und „FAN (Gebläse)“ haben Sie die Möglichkeit, die Geschwindigkeit des Ventilators in 2 Stufen einzu- stellen. Drücken Sie dazu die Taste SPEED .

• HIGH (hoch) Einstellen der Temperatur

• Mit den Tasten oder regeln Sie die Temperatur in der Betriebs- art „COOL (Kühlen)“.

• Sie können eine Temperatur zwischen 16 °C (61 °F) und 31 °C (88 °F) wählen. Ab Werk wird die Temperatur in °Celsius angezeigt. HINWEIS: Die Umschaltung zwischen °Celsius und °Fahrenheit können Sie nur am Gerät vornehmen. Halten Sie dafür die Taste gedrückt und drücken Sie gleichzeitig die Taste . Durch Ziehen des Netzsteckers wird die Werkseinstellung wieder hergestellt. „Schlafmodus“

• Wenn das Gerät eingeschaltet ist und sich in der Betriebsart „COOL (Kühlen)“ bendet, drücken Sie die Taste SLEEP .

• Die Geschwindigkeit des Ventilators ist auf die niedrigste Stufe LOW voreingestellt. Dies kann nicht verändert werden.

• Nach einer Stunde Laufzeit im „Schlafmodus“ wird die eingestellte Temperatur automatisch um 1° C erhöht, und eine Stunde später ein weiteres Mal. So wird ein komfortables Raumklima erreicht. Timer (Zeitschaltuhr) Mit der Timerfunktion haben Sie die Möglichkeit, die Ein- oder die Ausschaltzeit des Gerätes zu bestimmen. Sie können zwischen 1 und 24 Stunden wählen. HINWEIS:

• Möchten Sie den eingestellten Timer-Betrieb deaktivieren, drücken Sie zweimal die Taste TIMER . Die Kontrollleuchte (1) erlischt.

• Sie können die Timer-Funktion auch jeder Zeit abbrechen, indem Sie das Gerät mit der Taste POWER ein- bzw. ausschalten. Automatisches Einschalten mit der Timer-Funktion

1. Schalten Sie das Gerät mit der Taste POWER ein.

2. Stellen Sie die Betriebsart, die Temperatur und die Geschwindigkeit

des Ventilators ein, in bzw. mit der das Gerät zur Einschaltzeit arbei- ten soll.

3. Schalten Sie das Gerät mit der Taste POWER aus.

4. Drücken Sie die Taste TIMER . Die Anzahl der Stunden blinken.

5. Mit den Tasten und können Sie die gewünschte Stundenzahl

einstellen. Der Einstell-Modus wird nach ca. 5 Sekunden automatisch verlassen. Der Timer-Betrieb ist aktiviert und die Kontrollleuchte (1) leuchtet. HINWEIS: Drücken Sie nicht die Taste TIMER , nachdem Sie die Stunden eingestellt haben, da der Timer-Betrieb dadurch nicht gespeichert wird. Automatisches Ausschalten mit der Timer-Funktion

1. Schalten Sie das Gerät mit der Taste POWER ein.

2. Drücken Sie während des Betriebs die Taste TIMER . Die Anzahl

der Stunden blinken.

3. Mit den Tasten und können Sie die gewünschte Stundenzahl

einstellen. Der Einstell-Modus wird nach ca. 5 Sekunden automatisch verlassen. Der Timer-Betrieb ist aktiviert und die Kontrollleuchte (1) leuchtet. Entleeren des Wasserbehälters Im Inneren des Gerätes bendet sich ein Wasserbehälter, um das Kon- densat aufzufangen. Ist der Wasserbehälter voll, leuchtet die Kontroll- leuchte FULL. Das Gerät schaltet sich aus. ACHTUNG: Transportieren Sie das Gerät nicht, wenn der Wasserbehälter voll ist. Wasser könnte ins Innere des Gerätes gelangen. Um den Betrieb fortsetzen zu können, müssen Sie den Wasserbehälter leeren. Sie benötigen dafür ein Bodentuch, eine ache Schale, die ca. 0,6 Liter Wasser aufnehmen kann, und den im Lieferumfang enthalte- nen Wasserschlauch.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Legen Sie ein Bodentuch und eine ache Schale unter den Wasser-

abuss. Wenn möglich, stellen Sie die Schale auf eine tiefere Ebene als das Gerät.

3. Drehen Sie die Überwurfmutter vom unteren Stopfen ab. Ziehen Sie

anschließend den Stopfen heraus.

4. Befestigen Sie den Wasserschlauch am Wasserabuss des Gerätes.

Legen Sie das Ende des Wasserschlauches in die Schale.

5. Nach Ablauf des Wassers entfernen Sie den Wasserschlauch. Ver-

schließen Sie den Wasserabuss am Gerät wieder mit dem Stopfen. Fixieren Sie den Stopfen, indem Sie die Überwurfmutter wieder auf- schrauben. Betrieb beenden

1. Schalten Sie das Gerät mit der Taste POWER aus.

2. Ziehen Sie den Netzstecker aus der Steckdose.

• Ziehen Sie vor der Reinigung immer den Netzste- cker aus der Steckdose!

• Achten Sie darauf, dass bei der Reinigung kein Wasser in die Öffnungen des Gerätes eindringt. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Besprühen Sie das Gerät nicht mit Reinigungsmittel.

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegen- stände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Filter Reinigen Sie den Filter alle 2 Wochen, wenn das Gerät täglich im Ein- satz ist. Wenn Staub in dem Filter die Luftzirkulation blockiert, ist die Efzienz des Gerätes nicht mehr gewährleistet.

1. Auf der Rückseite des Geräts, oberhalb des Anschlusses für den Ab-

luftschlauch, bendet sich ein Gitter mit fest verbautem Filtereinsatz.

2. Das Gitter ist mit einer Kreuzschlitzschraube gesichert. Entfernen Sie

diese Schraube mit einem passenden Schraubendreher.

3. Saugen Sie den Filter mit einem Staubsauger ab.

4. Reinigen Sie den Filter unter ießendem Wasser. Wenn nötig, kön-

nen Sie ein mildes Reinigungsmittel benutzen.

5. Lassen Sie die Filter an der Luft, an einem schattigen Ort trocknen.

6. Setzen Sie das Gitter erst wieder in das Gerät, wenn der Filter voll-

ständig getrocknet ist.

7. Fixieren Sie das Gitter wieder mit der Schraube.10

CL6048CB_IM 30.11.20 ACHTUNG: Nehmen Sie das Gerät nicht ohne Filter in Betrieb! Gehäuse

• Saugen Sie die Lüftungsschlitze mit einem Staub sauger ab.

• Das Gehäuse kann mit einem leicht angefeuchteten Tuch abgewischt werden. Saison-Reinigung und Aufbewahrung Wenn Sie das Gerät längere Zeit nicht benutzen wollen, gehen Sie bitte wie folgt vor:

1. Entleeren Sie den Wasserbehälter wie zuvor beschrieben.

2. Wiederholen Sie die Punkte 2 - 5 aus dem Kapitel „Entleeren des

Wasserbehälters“ mit dem oberen Wasserabuss (oberer Stopfen).

3. Betreiben Sie das Gerät für 2 Stunden in der Betriebsart „FAN (Ge-

bläse)“, um das Gerät im Inneren zu trocknen.

4. Schalten Sie das Gerät mit der Taste POWER aus. Ziehen Sie

den Netzstecker aus der Steckdose.

5. Entfernen Sie den exiblen Abluftschlauch vom Gerät.

6. Lassen Sie beide Wasserabüsse offen.

7. Reinigen Sie den Filter und das Gerät wie zuvor beschrieben.

8. Decken Sie das Gerät mit einer Folie ab.

9. Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern

an einem gut belüfteten und trockenen Ort. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Keine Stromversorgung. Überprüfen Sie den Netzanschluss. Die Umgebungstemperatur ist zu niedrig oder zu hoch. Es wird empfohlen, das Gerät bei einer Temperatur von 7 - 35 °C (44 - 95 °F) zu verwenden. Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Beachten Sie die beiliegende Service-Anleitung. Das Gerät kühlt nicht ausreichend. Das Gerät steht direkt in der Sonne. Wählen Sie einen anderen Standort oder dunkeln Sie die Fens- ter ab. Fenster oder Türen sind geöffnet. Schließen Sie die Fenster und Türen. Es benden sich viele Personen oder andere Heizquellen im Raum. Entfernen Sie mobile Heizquellen oder schalten Sie sie aus. Der Filter ist verschmutzt. Reinigen Sie den Filter. Der Lufteinlass oder -auslass ist blockiert. Beseitigen Sie die Blockade. Halten Sie die Lüftungsschlitze frei. Das Gerät arbeitet zu laut. Das Gerät steht schief. Stellen Sie das Gerät auf eine ebene Fläche. Vermeiden Sie Erschütterungen. Das Gerät schaltet sich während des Betriebs aus. Die Kontroll- leuchte FULL leuchtet rot. Der Wasserbehälter ist voll. Ziehen Sie den Netzstecker aus der Steckdose. Entleeren Sie den Wasserbehälter am unteren Wasserabuss. Danach können Sie das Gerät wieder benutzen. Die Fernbedienung funktioniert nicht. Die Entfernung zum Gerät ist zu weit. Gehen Sie näher an das Gerät. Sie halten die Fernbedienung nicht in Richtung des Sensors. Halten Sie die Fernbedienung so, dass diese auf den Sensor zeigt. Achten Sie auf freie Sicht zwischen Fernbedienung und dem Sensor. Die Batterien sind leer. Wechseln Sie die Batterien. Display-Anzeige am Gerät: Temperatursensor defekt. Wenden Sie sich an unseren Kundendienst oder an Ihren Händler. Display-Anzeige am Gerät: Wenn Probleme auftreten, die nicht in der Tabelle aufgeführt sind, oder die empfohlene Abhilfe der Störung nicht funktioniert, wenden Sie sich an unseren Kundendienst oder an Ihren Händler. Technische Daten Modell: .....................................................................................CL 6048 CB Nettogewicht: ............................................................................ca. 19,7 kg Spannungsversorgung: ................................................220 - 240 V~, 50 Hz Leistungsaufnahme: ........................................................................ 792 W Schutzklasse: ............................................................................................ Energieefzienzklasse: ............................................................................ A Kälteleistung: ..............................................................7000 BTU (2,06 kW) Kältemittel: ........................................................................................ R 290 Maximal zulässiger Betriebsdruck: Druckseite: ................................................................................ 1,8 MPa Saugseite: ................................................................................. 0,6 MPa Maximal erlaubter Druck: .............................................................. 3,0 MPa Technische und gestalterische Änderungen im Zuge stetiger Produkt- entwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät CL 6048 CB in Übereinstimmung mit den folgenden Anforderungen bendet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

• Ökodesign Richtlinie 2009 / 125 / EG

• RoHS-Richtlinie 2011 / 65 / EU & (EU) 2015 / 86311 CL6048CB_IM 30.11.20 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des

Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Mona- ten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf des

Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantie- scheins an uns.

3. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland,

muss es auf Kosten des Käufers uns zur Erbringung der Garantie- leistungen zur Verfügung gestellt werden.

4. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns ge-

genüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel be- hoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

5. Garantieleistungen werden nicht für Mängel erbracht, die auf der

Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Be- handlung oder normaler Abnutzung des Geräts beruhen. Garantiean- sprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprü- che ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

6. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es

besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Ga- rantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklama- tionsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwick- lung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vor- gangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpa- ckung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Service- partner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ‘s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile-Webshops Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis! Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es ent- stehen Ihnen damit erhebliche Kosten. Stand 06 2012 Entsorgung Batterieentsorgung Als Verbraucher sind Sie gesetzlich verpichtet, gebrauchte Batterien / Akkus zurückzugeben. Entfernen Sie die Batterien aus der Fernbedienung, bevor Sie das Gerät entsorgen. Sie können sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bei Ihrer Gemeinde. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vor- gesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsor- gung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik- Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.CL6048CB_IM 30.11.20
