BEDIENUNGSANLEITUNG 1231 DBX

BEDIENUNGSCANLEITUNG

MODE DE EMPLEO

WICHTIGESICHERHEITSVORKEHRUNGEN

ACHTUNG:

ACHTUNG: Zur Vermeidung von Brand- und Stromschlaggefahr, vermeiden Sie die Nähe von Feuchtigkeit

Die ober angezeigten Symbole sind weltweit anerkannt gegen möglichche Gefahren elektrischer Geräte zu warnen. Der Blitz mit Pfeilspitze in einem gleichseitigem Drei reck deutet auf gefährliche Spannungen im Gerät. Das Ausrulezeichen im gleichseitigen Drei reck gibt dem Benutzer zu verstehen, daß die Kenntnisnahme des Handbuches erforderlich ist.

These Warningsbode zeigen an, daß im Inneren des Gerätes keine für den Benutzer nutzlichen Teile sind. Öffnen Sie nicht das Gerät. Versuchen Sie nicht das Gerät selbstständig zu unterhalten. Alle Wartungsarbeiten sollen qualifiziertem

Kundendienstpersonal überlassen werden. Die Öffnung des Rahmengestells hat die Nichtanwendung derHerstellergarantie zur Folge. Halten Sie das Gerät im

Trockenen. Wenn Flüssigkeit auf das Gerät vergessen wird, schalten Sie es soit aus, und bringen Sie es zur Wartung zu einem Fachhändler. Schalten Sie das Gerät bei Sturm zur Beschädigungvorbeugung aus.

CONSIGNES DE SECURITE

AGERAT MIT EINEM NETZKABEL AUSGERUSTET IST. WARNUNG: DIESES GERÄT MÜB GEERDET WERDEN.

Die in dem Versorgungskabel befindlichen Drahte sind nach den folgenden Kodes gefärbt:

GRUN und GELB - Erde BLAU - Neutral BRAUN - Phase

Wenn die in dem Versorgungskabel des Gerätes befindlichen Dritte nicht den farbigen Markierungen, die die Anschübe Ihres Steckers bestimmen, entsprechen, verfahrens Sie wie gefolgst:

• Der grun- und gelbafarige Draht muß an dem mit dem Buchstaben E gekennzeitlichen Anschluss, oder an denjenigen mit dem Erdesymbol, oder an dem grün- oder grün- und gelbezefarbten Anschluss angeschlossen werden.
  Der laufbairde Draht muß an dem mit dem Buchstaben N gekennnechten oder schwarzgefärben Anschluß angeschlossen werden.
• Der braunfarbige Draht muß an dem mit L gekennzeichtem oder rotgefärbtem Anschluß angeschlossen werden.

Je nach Versorgungsnetz, konnte die Anlage ein anderes Kabel oder einen anderen Stecker oder beides besteht. Überlassen Sie das Auswechseln des Steckers qualifiziertem

Kundendienstpersonal, das sich auf die unter aufgeführte Tabelle beziehen wird. Der grün- und gelbowfarbige Draht sollt direkt an das Gerätechassis angeschlossen werden.

LEITER		DRAHTFARBE
L	Phase	Braun	Schwarz
N	Neutral	Blau	Weiß
©	Erde	Grün/Gelb	Grün

WARNING: Wenn die Erdung desaktiviert ist, können Störungen in dem angeschlossenen Gerät oder System eine starke Spannung zwischen Grund und Chassis hervorrufen. Die gleichzeitige Berührung der Erde und des Chassis können zu schweren Verletzungen oder Tod führen.

WARNING

FÜR IHRE SICHERHEIT,BITTE LESEN SIE FOLGENDES

VERWAHREN SIE DIESE ANGABEN

BEACHTEN SIE ALLE WARNINGEN

FOLGEN SIE DEN ANWEISUNGEN

SÄUBERN SIE AUSSCHLIEBLICH MIT EINEM FEUCHTEN TUCH

VERSPERREN SIE KEINE DER LÜFTUNGSOFFNUGEN, BAUEN SIE NACH ANGABEN DES HERSTELLERS Auf.

VERMEIDEN SIE EINEN AUFBAU IN DER NAHE VON HITZE

QUELEN, WIE HEIZKÖRPER, OFEN ODER ANDERE GERÄTE

(VERSTÄRKER MIT EINGESCHLOSSEN), DIE WÄRME AUSSTRAHLEN.

BENUTZEN SIE NUR VOM HERSTELLER AUFGEFUHRTES ZUBEHÖR.

ZIEHEN SIE DEN STECKER WAHREND GEWITTER ODER WENN

DAS GERAT ZEITWEISE UNBENUTZT BLEIBT HERAUS

WASSER UND FEUCHTIGKEIT Das Gerät sollte nicht in der Naze von Wasser benutzt werden (z.B. in der Naze einer Badewanne, eines Waschbeckens, Spülbeckens, Waschzubers, in einem feuchten Keller oder in der Naze des Swimming-pools usw.). Es sollen darauf auf geachtet werden, daß keine Flüssigkeit durch die Öffnungen in die Anlage fließt.

VERSORGUNGSNETZ: Das Gerät sollte nur an einem im Handbuch oder auf dem Gerät angegebenen Stromversorgung angeschlossen werden.

ERDUNG ODER POLARISATION: Die Erdung oder Polarisation des Gerätes soll nicht verändert werden.

NETZKABELSCHUTZ: Stromversorgungskabel sollenn so gelegt werden, daß niemand auf sie tritt oder sie nicht durch auf oder gegen sie gestellte Gegenstände eingeklemmt werden. Achten Siealanders auf die Kabelstecker und die Stelle, an der die Kabel aus dem Gerättreten.

WARTUNG: Zur Verminderung der Gefahren soll der Benutzer nur den im Handbuch beschrieben Betrieb vornehmen. Jede weitere Wartungsarbeit solle qualifiziertem Kundendienstpersonal überlassen werden

FÜR GERÄTE MIT VON AÜBEN ZUGÄNGLICHEM

SICHERUNGSKASTEN: Sicherung gleicher Art und gleichen Wertes austauschen.

VERSCHIEDENE NETZSPANNUNGEN : Dieses Gerat benötigt möglicherweise mehrere Netzkabel oder

• stecker, oder beides, je nach Land. Verbinden Sie these Gerät nur mit dem auf der Rückseite angegebenen Stromnetz an. Zur Verminderung der Brand- oder Stromschlaggefahr, wenden Sie sich an fachmannisches Kundenpersonal.

WICHTIGESICHERHEITSVORKEHRUNGEN

U.K. MAINS PLUG WARNING

Dieses Gerät richtet sich nach den Produktklauseln der Übereinstimmungs-erklärung : Der Betrieb untersteht den folgenden zwei Bedingungen:

-TheseVorrichtungdarkeineschädlicheInterferenzverursachen,und
-TheseVorrichtungmuBjeled Interferenzempfangen,alsbst diejenigen,die eine unerwunsche Wirkung haben.

Der Betrieb theses Gerätes sollte in starken elektromagnetischen Feldern vermieden werden.

• Nur gekapselte Vernetzungskabel benutzen.

ÜBEREINSTIMMUNGS-ERKLÄRUNG

Name des Herstellers: dbx Professional Products

Adresse des Herstellers: 8760 S. Sandy Parkway

Sandy, Utah 84070, USA

erklart, daß Produkt:

erklart, daß das Produkt: dbx 1231, dbx 1215

Ausstattungen des Produktes: keine Angaben

sich den folgenden Produktangaben angelicht:

Sicherheit: EN 60065 (1993)

IEC65 (1985) avec

mit den Abänderungsantragen

1,2,3

EMC:EN55013(1990)

EN 55020 (1991)

Zusätzliche Informationen:

Dieses Produkt entspricht

den

Niederspannungsrichtlinien 72/23/EEC und der

EMC Richtlinie 89/336/EEC abgeändert durch die

Richtlinie 93/68/EEC.

Kontakt in Europa: Ihr nachster Digitech Fachhandel

oder Kundendienst oder

Harman Music Group

EINLEITUNG 22
ÜBERPRÜFUNG 22
EINSTELLUNGEN 22
ANSCHLUB DES EQUALIZERS AN IHR SYSTEM 23
BESCHREIBUNG DER RÜCKSEITEN 24
INBETRIEBNAHME 25
BEMERKUNGEN ZUR BENUTZUNG UND ANWENDUNG 25
TECHNISCHE HILFE/KUNDENDIENST. 26

EINLEITUNG

Wir graturien Ihnen zum Erwerb eines dbx Graphic Equalizer. Alle dbx Graphic Equalizer sind schr leistungs-fähige, multi-funktionelle Geräte, die entwickelt wurden, um die von den Benutzern gewünschte Umgänglichkeit und Leistung zu besitzen. Wir empfehlen Ihnen, sich einen Moment Zeit zunehmen, um die Bedienungsanleitung durchzulesen. Diese enthalt Angaben, die Ihnen zur Inbetriebnahme des Systems und EQ-Bedierung behilflich sein werden. Die Equalizer Serien 12 besitzen folgende Merkmale:

• Zwischen ±6dB und ±15dB einstellbarer Anhebung-/Absenkungsbereich
• Symmetrierte Ein- und Ausgänge
• XLR-, Klemmenleisten- und 3,65 mm Stereo-Klinkenverbinder
• 12dB / + 12dB Eingangs-Gain Stufen
  18dB/Oktave 40 Bessel-Hochpaβfilter
• Masse-Entkopplungsfunktion
• Internet Stromtransformator
• Relais-Bypass Funktion (Stromausschaltung) mit einer Zeitverzogerung der Einschaltung von 2 Sekunden....

ÜBERPRÜFUNG

Uberprüfen Sie, daß die Equalizer-Verpackung folgenden beinhaltet:

• Equalizer mit der auf der Packung angegebene Seriennummer
  -Netzkabel
  Bedienungsanleitung
• Eintragungskarte
  Vier Schrauben und Dichtungsringe zum Rack-Aufbau

Wenn eines dieser Teile fehlen sollte, wenden Sie sich an ihren dbx-Kundendienst, dessen Nummer auf der Rückseite dieser Bedienungsanleitung angegeben ist.

EINSTELLUNGEN

Vorderseiten

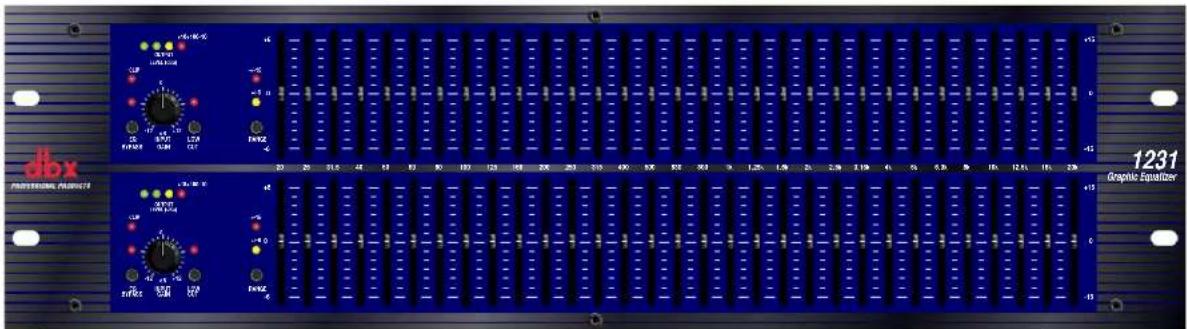

1231 - Zwei-Kanal 31 Band Graphischer Equalizer

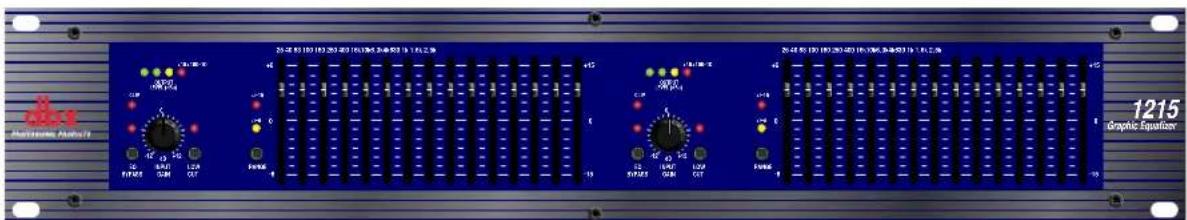

1215 - Zwei-Kanal 15 Band Graphischer Equalizer

Input Gain Regler: Thisier Regler bestimmte den Signalpegel am Eingang des Equalizers. Der Einstellungsbereich reicht von -12dB bis +12dB. Seinen Effekt ist auf dem Bargraph OUTPUT LEVEL sightbar.

EQ-Bypass Taste: Schaltet den Equalizer-Abschnitt aus dem Signalweg aus (Siehe Blockschaltbild auf Seite 8). Die aktivierte Bypass-Taste wirkt nicht auf die Einstellungen INPUT GAIN oder die Hochpaßfilter LOW CUT.

EQ-Bypass LED: Diese rote LED leuchtet, wenn der EQ im Bypass-Modus eingestellt ist. Die Bypass-Funktion wird nur auf den graphischen Equalizer-Abschnitt der Equalizer Serien 12. DerEinstellung INPUT GAIN und die Hochpaßfilter LOW CUT bleiben bei aktivierter BYPASS-Taste unberührt.

Einstelltasten und LEDs des Anhebung-/Absenkungsbereichs (RANGE): Die Taste ermittelgt, die Anhebung-/Absenkungswerte, die der Equalizer verwendet, einzustellen: ± 6dB oder ± 15dB . Die rote LED leuchtet, wenn der ± 15dB -Bereich eingestellt ist. Die gelbe LED leuchtet, wenn der ± 6dB -Bereich eingestellt ist. Achten Sie daraufuf, daß die Anhebung/ Absenkungstaste leicht eingelassen ist, um jeder unbeabsichtliche Aktivierung zu vermeiden, die die anderen Teile des Systems beschädigten können.

Bar Graph OUTPUT LEVEL: These vii LED zeigen den Ausgangspiegel des Equalizers an. Die rote LED befindet sich bei 3dB unterhalb der Übersteuerungsgrenze und besitzt den Wert +18dB . Sie erlaubt den Ausgangspiegel des Equalizers zu bestimmen, nach allen anderen Verarbeitungen.

Clip LED: These LED leuchte auf, wenn ein internes Signal 3dB vor der Übersteuerung erreicht. Das kommt vor, wenn: 1) das Eingangssignal leistungsfähiger als +22dB ist, 2) ein überschüssiger Pegel durch den Eingangs-Gain Regler eingestellt wird oder 3) eine übermäßige Anhebung durch die Frequenz-Schieberegler eingestellt wird.

Schieberegler der Freqenz-Bänder: Jeder dieser Schieberegler hebts oder sendt die ihm zugeteilte Freqenz in einem Bereich von ± 6dB oder ± 15dB an oder ab, je nach Position der RANGE Anhebung/Absenkungstaste. Wenn alle Schieberegler in der mittleren Raster-Position sind, ist der Ausgangspiegel des Equalizers flach. Die Freqenzbandmitt den 1231 besitzen einen Abstand von 1/3 Oktaven in Standard-Intervallen, während die Freqenzbandmitt den 1215 einen Abstand von 2/3 Oktaven in Standard-Intervallen besitzen.

LOW CUT Taste: Die LOW CUT Taste fegt in oderzieht aus dem Signalweg den 18dB/Oktave 40 Bessel-Hochpaßfilter. Wenn die Taste eingedrückt ist, ist der Hochpaßfilter in den Signalweg eingefegt.

ANSCHLUB DES EQUALIZERS AN IHR SYSTEM

Der Equalizer ist mit symmetrierten Ein- und Ausgängen besetzt, die mit jedem symmetrierten oder asymmetrischen Line-Pegel Gerät verwendet werden konnen. Weiteres über die Anschlußmöglichkeiten,finden Sie unter „Inbetriebnahme" auf Seite 6. Zur Verbindung des Equalizers mit Ihr Tonsystem, unternehmen Sie folgenden:

• Schalten Sie alle Geräte aus, bevor Sie die Anschüfe vornehmen.
• Bauen Sie den Equalizer in ein Rack der standardmäßigen Höhe.

Installieren Sie die Equalizer in ein Rack mit den beiliegenden Schrauben. Er kann nicht ober- oder unterhalb eines Gerätes, das zu viel Wärme ausstrahlt, aufgebaut werden. Bei Betrieb des Gerätes sollte die Raum-Temperatur nicht 45^ C überschreiben. Obwohl das Geräte-Chassis gegen HF-Frequenzen und elektron-magnetische Interferenzen geschützt ist, sollen den starke HF- oder elektron magnetische Felder vermieden werden.

• Unternehmen Sie die Audio-Verbindungen mit Hilfe der XLR-, Klemmleisten- oder 6,35 mm Stereo-Klinkenverbinder (je nach Verwendung).

Alle drei Verbinder-Arten der Ein- und Ausgabe konnen für symmetrierte oder asymmetrische Anschluße verwendet werden. Die Benutzung von mehr als einen Verbinder gleichzeitig für die Eingänge, kann die symmetrierten Leitungen umsymmetrieren, Phasenaufhebungen hervorrufen, sowie Kurzschluße oder Beschädigungen der an dem Equalizer angeschlossenen Geräte. Sie konnen mehrere Ausgabe gleichzeitig benutzen, so lange die Gesamt-Last 600W überschreitet.

• Bestimmen Sie den Anhebung/Absenkungsbereich mit Hilfe der RANGE-Taste.

Bemerkung Vermindern Sie bei Einstellungsveränderung dieser Taste die Audio-Pegel der Leistungsverstärker, um zu vermeiden, horbare momentane Überspannungen hervorzunfen.

• Schalten Sie den Equalizer ein.
  Verbinden Sie das Netzkabel mit der Netzbuchse auf der Rückseite des Equalizers. Schlieben Sie das

Netzkabel an einen geeigneten Netzanschluß, welt von Audio-Leitungen entfernt. Das Gerät wird mit dem auf der Rückseite befindlichen Netzschalter oder dem Schalter an dem Netzanschluß ein- und ausgeschaltet. Da die Equalizer Serein 12 relativ weniger Energie verbrauchen, konnen sie eingeschaltet bleiben.

BESCHREIBUNG DER RÜCKSEITEN

Rückseiten

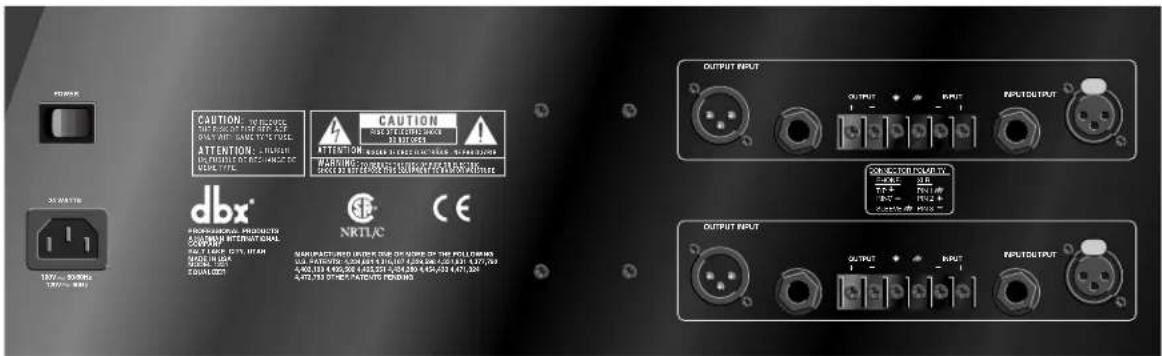

1231 - Zwei-Kanal 31 Band Graphischer Equalizer

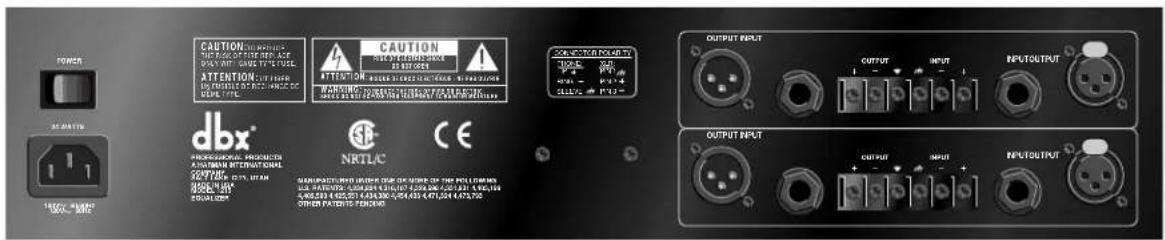

1215 - Zwei-Kanal 15 Band Graphischer Equalizer

POWER-Schalter: Schaltet das Gerä ein und aus. Unternehmen Sie die Audio-Verbindungen immer, wenn das Gerä ausgeschaltet ist.

Netzbuchse: Erlaubt, das Gerät mit einen Netzanschluß zu verbinden.

OUTPUT-Verbinder: Das Gerät ist mit drei Verbinder-Arten besetzt: XLR-Stecker (männlich), 3,65 mm Stereoklinkenstecker und mit Klemmleiste.

INPUT-Verbinder: Das Gerät ist mit drei Verbinder-Arten besetzt: XLR-Stecker (weiblich) mit Sperrung, 3,65 mm Stereo-Klinkenstecker und mit Klemmleiste. Der maximale Eingangspegel, den der Equalizer erlaubt, ist +22dBu (Ref.: 0,775 V rms).

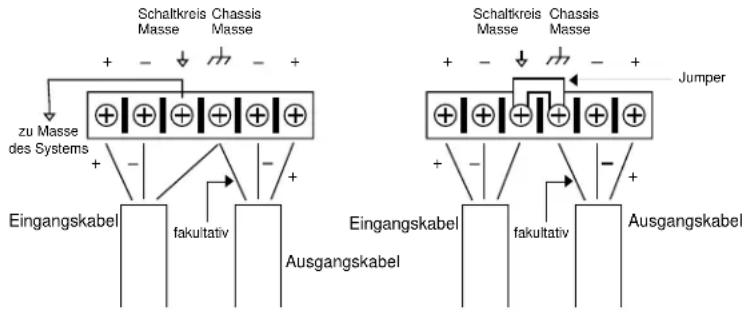

Masse-Entkopplung des Chassis: Wenn der Jumper, der die zwei Schrauben der Klemmleiste verbindet, entfern wird, ist die Chassis-Masse von der Schaltkreis-Masse des Equalizers entkoppelt. Sie vermeiden so ein Massschleifen in einem Tonsystem. Wenn Sie den Masse-Draht entfernen, müssen Sie die Leiste der Schaltkreis-Masse an einen anderen Masse-Punkt Ihres Audio-Systems anschließen, damit der Equalizer richtig betrieben werden kann.

Anschluß an die Masse

ohne Jumper mit Jumper

INBETRIEBNAHME

Verkabelungen und Verbindungen: Die Equalizer Serie 12 sind für Nominalpegel von +4dBu entwickelt worden. Die Equalizer konnen mit symmetrierten oder asymmetrischen Quellen benutzt werden, und die Ausgänge konnen mit symmetrierten oder asymmetrischen Lasten benutzt werden, wenn die geeigneten Kabel verwenden werden. Eine symmetrierte Übertragung ist ein zweiadriges abgeschirmtes Kabel, dessen zwei mittleren Adern das gleiche Signal führen, aber mit entgegenesetzter Polarität, wenn sie sich auf die Masse beziehen. Eine asymmetrische Übertragung ist normalerweise ein einadriges abgeschirmtes Kabel, die mittlere Ader das Signal führt, und die Abschirmung die Massenverbindung darstellt.

Anschluß der Eingangskabel: Der Equalizer besitzt eine Eingangsimpedanz von 40W symmetriert und 20kW asymmetrisch. Die Audio-Eingänge der Equalizer Serie 12 sind deshalb fast allen Niedrigimpedanz-Quellen angepaßt (unter 2kW).

Anschluß der Ausgangskabel: Der Ausgang des Equalizers kann eine Last von 600W an +18 dBu ertragen. Zur großmöglichen Unterdrückung von Brumm-Geräuschen mit einer symmetrierten Quelle, vermeiden Sie die Ein-und Ausgänge des Equalizers der selbst Masse zuzuführen. Die Abschirmungen der meisten symmetrierten Kabel (3-adrig) sind mit den beiden Enden verbunden. Das kann zu Masseschleifen und Brummen führen. Wenn die Brumm-Geräusae andauern, versuchen Sie die Abschirmungen eines oder mehrerer Kabel, am besten am Eingang des Gerätes (nicht am Ausgang), abzutreten.

BEMERKUNGEN ZUR BENUTZUNG UND ANWENDUNG

Die graphischen Equalizer der Serien 12 sind geeignete Geräte zur Bearbeitung von Audio-Signalen: Sie erlauben eine prazise Bestimmung der Frenquenzen auf dem Hörspektrum.

Wenn sie mit einer Audio-Spektrumüberwachung benutzt werden, konnen die Equalizer egal welche Akustikumgebung abstimmen (vom Studio bis zur Konzerthalle). Sie konnen die Resonanz dampfen, die Klarheit verstärken und die allgemeine Bandbreite der Umgebung ausgleichen. Die Benutzung einer Spektrumüberwachung in Realzeit oder andere Arten der Audio-Umgebungsüberwachung, ist sehr hilfreich, um den notigen Entzerrungsumfang zu bestimmen.

Verbinden Sie den graphischen Equalizer zwischen der Tonquelle (allgemein ein Mischpult) und den Leistungsverträger (oder der Frenzweiche, wenn es eine gibt). Bestimmten Sie den notigen Pegel und Entzerrung für die gewünschte Wiedergabe. Die langhubigen Faders der Equalizer erlauben sehr wirsames Einstellungen zur Erhaltung von prazisen Entzerrungskurven.

Um einen optimalen Gerauschspannungsabstand zu erhalten, muß die Gain-Struktur des Systems richtig eingestellt sein. Jedes Teil des Tonsystems muß an seinen nominalen Benutzungspegel eingestellt sein (vom ersten Teil des Systems an, das allgemein ein Mischpult ist). Jedes Teil muß an seinen nominalen Betriebspegel benutzt werden, um seinen besten Gerauschspannungsabstand zu erhalten. Die Versteller, letzte Teile der Kette, müssen an einen optimalen Pegel eingestellt sein, um keine ungewünschten Gerausche hervorzubrangen.

TECHNISCHE HIFE / KUNDENDIENST

Die Equalizer de Serien 12 sind alle Transistoren-Geräte mit speziellen für ihre außergewöhnliche Qualität und Verlächlichkeit ausgewählte Komponenten. Jedes Gerät wurde im Werk unter Strom gesetzt, getestet und eingestellt, und sollen denit keine internen Einstellungen in seiner ganzen Gebrauchszeit mehr brauchen.

Wenn Sieihn dennoch reparieren,müssen,empfehlen wir Ihnen ihn dem Hersteller zurückzuschicken.Das konnen Sie,unter der Voraussetzung eine Rucksendungsnummer (RETURN AUTORISATION) vom dbx-Kundendienst erhalten zu haben.

Wenn Sie sich an die Wartungs Dienste wenden, bereiten Sie sich vor, das Problem prazise zu beschreiben und die Seriennummer Ihres Gerates (auf einem Aufkleber unter dem Gerät) anzugegeben.

Die Informationen hinsichtlich den Kundendiensten sind auf der Rückseite dieser Bedienungsanleitung gedrucht.

ESPANOL

Inputs / Entrées / Eingänge / Entradas

Anschlusse: 6,3-mm-Stereoklinkenbuchsen, XLR-Buchsen weibl. (Inphase = Stift 2) und

Klemmleiste

Schaltung: Elektronisch symmetriert/asymmetrisch, HF-geschützt

Tip: Electronicamente balanceado/desbalanceado, con bajo RF

Outputs / Sorties / Ausgänge / Salidas

Anschlisse: 6,3-mm-Stereoklinkenbuchsen, XLR-Buchsen mannl. (Inphase = Stift 2) und

Klemmleiste

Schaltung: Impedanzsymmetriert/asymmetrisch, HF-geschützt

4-teilige LED-Zeile (grun - grün - gelb - rot) bei -10, 0. +10, +18dBu

Netzanschluss: IEC-Kaltgerätebuchse

Physical / Données physiques / Abmessungen und Gewicht / Dimensiones fiscas

Dimensions: 1215: 3.5'' H X 19" W X 7.9" D (8.9cm x 48.3cm x 20.1cm)

1231: 5.25" H X 19" W X 7.9" D (13.4cm x 48.3cm x 20.1cm)

Dimensions (h x 1 x p): 1215: 89 x 483 x 201 mm

Abmessungen (H x B x T):1231: 134 x 483 x 201 mm

Dimensiones (al x an x prf:

Nettogewicht: 123I 4.8kg

Peso neto:

Bruttogewicht: 1231: 5,3 kg

Peso de embarque:

Anm.: Technische Anderungen vorbehalten.
