MANUAL DE USUARIO 1231 DBX

ECUALIZADORES GRAFICOS SERIE 12

ADVERTENCIA; PARA SU SEGURIDAD Y PRO-

TECCION, LEA LO SIGUIENTE: MANTENGA SIEMPRE A MANO ESTAS INSTRUCCIONESOBSERVE Y CUMPLA CON LO INDICADO EN TODOS LOS AVISOSSIGA TODAS LAS INSTRUCCIONESLIMPIE LA UNIDAD SOLO CON UN TRAPO HUMEDO.NUNCA BLOQUEE NINGUNA DE LAS ABERTURAS DE VENTILA-CION. INSTALE LA UNIDAD DE ACUERDO CON LAS INSTRUC-CIONES DEL FABRICANTE.NUNCA INSTALE ESTE APARATO CERCA DE FUENTES DE CALORCOMO CALENTADORES, RADIADORES, HORNOS, O DE OTROSAPARATOS (INCLUYENDO AMPLIFICADORES) QUE GENERENCALOR.UTILICE SOLO LOS ACCESORIOS / COMPLEMENTOS ESPECIFICA-DOS POR EL FABRICANTE.DESCONECTE DE LA CORRIENTE ESTE APARATO DURANTE LASTORMENTAS CON APARATO ELECTRICO O CUANDO NO LO VAYAA USAR DURANTE UN PERIODO DE TIEMPO LARGO.AGUA Y HUMEDAD: No utilice este aparato demasiado cerca delagua (p.e. cerca de una piscina, fregadero, lavadora o en un sótanohúmedo). Evite el que pueda caer ningún objeto o líquidos dentro delaparato a través de las aberturas de la carcasa.FUENTES DE ALIMENTACION: Este aparato debe ser conectado auna toma de alimentación solo del tipo descrito en este manual omarcado en la propia unidad.TOMA DE TIERRA O POLARIZACION: Tome las precauciones nece-sarias para que la toma de tierra o polarización del aparato no que-den anuladas.PROTECCION DEL CABLE DE ALIMENTACION: Coloque los cablesde alimentación de tal forma que no puedan ser pisados y que noqueden enganchados o aplastados por objetos colocados sobre ocontra ellos, con un cuidado especial en los receptáculos de entraday conectores, así como en el punto en el que el cable sale de launidad.REPARACIONES: Para reducir el riesgo de incendios o descargaseléctricas, el usuario nunca debe tratar de hacer reparaciones en launidad fuera de lo descrito en estas instrucciones. Cualquier posiblereparación deberá ser dirigida a un servicio técnico cualificado.PARA LAS UNIDADES EQUIPADAS CON RECEPTACULO DEFUSIBLE ACCESIBLE DESDE EL EXTERIOR: Sustituya el fusiblesolo por otro del mismo tipo y características eléctricas.ENTRADA DE VOLTAJE MULTIPLE: Puede que para este aparatonecesite usar un cable de alimentación o un conector distintos, oambos, dependiendo de la fuente de alimentación disponible en suinstalación. Conecte este aparato solo a una fuente de alimentacióndel tipo indicado en el panel posterior del aparato. Para reducir elriesgo de incendios o descargas eléctricas dirija cualquier posiblereparación a un servicio técnico cualificado o centro equivalente.

INSTRUCCIONES DE SEGURIDAD

AVISO PARA LOS USUARIOS SI SU UNIDAD ESTA EQUIPADA CON UN CABLEDE CORRIENTE.PRECAUCION: ESTA UNIDAD DEBE SER CONECTADA A TOMA DE TIERRA.Los filamentos del cable de alimentación están coloreados de acuerdo a la codifi-cación siguiente:VERDE y AMARILLO - Tierra AZUL - Neutral MARRON - ActivoDado que los colores de los filamentos del cable de alimentación de este aparatopuede que no se correspondan con las marcas de color identificativas de suenchufe, haga lo siguiente:• El filamento que tiene color amarillo y verde debe ser conectado a la ter-minal del conector marcada con la letra E, o con el símbolo de toma detierra o de color verde o amarillo y verde.• El filamento con color azul debe ser conectado a la terminal marcada conuna N o de color negro.• El filamento de color marrón deberá ser conectado a la terminal marcadacon una L o de color rojo.Puede que para este aparato necesite usar un cable de alimentación o un conec-tor distintos, o ambos, dependiendo de la fuente de alimentación disponible ensu instalación. Si ha de cambiar el echufe, contacte con un técnico cualificado yque este haga referencia a la siguiente tabla. El filamento verde/amarillo debe serconectado directamente a la carcasa de la unidad. PRECAUCION: Si elimina la toma de tierra, determinadas condiciones de avería de la unidad o del sistema al que esté conectada pueden hacer que haya cargas de voltajede nivel de línea entre el chasis y la toma de tierra. Esto podría producir dañosgraves o incluso la muerte si tocase simultáneamente la carcasa y la toma de tierra. ACTIVO NEUTRALTOMA TIERRACONDUCTOR

MARRON AZUL AMARILLO/VERDENEGRONormal AlternativoCOLOR CABLEBLANCOVERDE Los símbolos mostrados aquí son aceptados internacionalmente y quieren advertir delos riesgos potenciales existentes con los aparatos elétricos. El rayo dentro de untriángulo equilátero significa que dentro de la unidad hay voltajes peligrosos. El sím-bolo de admiración dentro de un triángulo equilátero indica que es necesario que elusuario lea el manual de instrucciones.Estos símbolos le avisan también que dentro del aparato no hay ninguna pieza quepueda ser reparada por el usuario. No abra la unidad. Nunca intente realizar ningunareparación por sus propios medios. Dirija siempre cualquier reparación a personalcualificado. La apertura del chasis por cualquier razón anulará la garantía del fabri-cante. No permita que la unidad se humedezca. Si cae cualquier tipo de líquido eneste aparato, desconéctelo inmediatamente y llévelo a su distribuidor para que lorepare. Desconecte la unidad durante las tormentas para evitar daños

INSTRUCCIONES DE SEGURIDAD IMPORTANTES29

AVISO ACERCA DEL ENCHUFE PARA U.K. El uso de un conector cortado de otro cable no es seguro. Descarte este tipo de conexiones. BAJO NINGUN CONCEP- TO DEBE INSERTAR UN CABLE CORTADO O DAÑADO EN UN ENCHUFE DE CORRIENTE DE 13 AMP. No utilice un enchufe de corriente sin que esté colocada la tapa del fusible. Puede conseguir recambios de esta tapa de fusible ensu comercio habitual. Los fusibles de recambios son de 13 amperios y DEBEN estar aprobados por la ASTA con elstandard BS1362.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

COMPATIBILIDAD ELECTROMAGNETICA Esta unidad cumple con las Especificaciones de Producto indicadas en la Declaración de Conformidad. Esto hace que la unidad esté sujeta a las dos condiciones siguientes:

• este aparato no puede producir interferencias molestas, y

• esta unidad debe aceptar cualquier interferencia recibida, incluyendo las que puedan pro- ducir errores no deseados. Debe tratar de evitar el uso de esta unidad dentro de campos electromag- néticos de intensidad significativa.

• utilice solo cables de interconex- ión blindados. DECLARACION DE CONFORMIDAD Nombre del fabricante: dbx Professional ProductsDirección del fabricante: 8760 S. Sandy ParkwaySandy, Utah 84070, USAdeclara que el producto:Nombre de producto: dbx 1231, dbx 1215Opciones del producto: N/Acumple con las siguientes Espeficicaciones de Producto:Seguridad: EN 60065 (1993)IEC65 (1985) enmiendas 1,2, 3EMC: EN 55013 (1990)EN 55020 (1991)Información complementaria:El aparato citado anteriormente cumple con losrequisitos de la directiva de bajo voltaje73/23/EEC y con la directiva EMC 89/336/EEC talcomo quedó enmendada por la normativa93/68/EEC.dbx Professional ProductsVicepresidente del Dpto. técnico8760 S. Sandy ParkwaySandy, Utah 84070, USAJuly 30, 1999Contacto en Europa: Su distribuidor dbx local o Harman Music Group8760 South Sandy ParkwaySandy, Utah84070 USA(801) 568-7638(801) 568-7642INDICE DEL MANUAL INTRODUCCION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 INSPECCION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 CONTROLES OPERATIVOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Felicidades por su compra de un ecualizador gráfico dbx. Todos los ecualizadores gráficos dbx son unidades multi-funcionales de alto rendimiento diseñadas para poner en manos de los profesionales toda la flexibilidad y potencialque estos requieren. Le recomendamos que dedique un momento a leer por completo este manual de instrucciones.En él podrá encontrar información que le ayudará en todos los pasos desde la configuración de su sistema hasta lasaplicaciones del EQ. Los ecualizadores de la Serie 12 incluyen las características siguientes:• Rango de corte/realce intercambiable entre ±6dB y ±15dB• Entradas y salidas balanceadas• Conectores XLR, TRS de 6,3 mm y regleta de bornes• Rango de ganancia de entrada -12dB/+12dB• Filtro de corte de graves de tipo Bessel de 40Hz y 18dB/octava• Posibilidad de desconexión de toma de tierra de chasis/señal• Transformador de fuente de alimentación interno• Bypass de desconexión por relé con retardo de dos segundos en el encendido INSPECCION Compruebe que dentro de la caja del ecualizador se encuentran los artículos siguientes:• Un ecualizador cuyo número de serie coincida con el marcado en el embalaje• Un cable de alimentación de CA• Manual de instrucciones• Tarjeta de registro• Cuatro tornillos y arandelas para el montaje en rackSi faltase cualquiera de estos artículos, póngase en contacto con el servicio de atención al usuario de dbx en el telé-fono que viene indicado en la contraportada de este manual. CONTROLES OPERATIVOS Paneles Frontales 1231 - ecualizador gráfico de canal dual de 31 bandas1215 - ecualizador gráfico de canal dual de 15 bandas

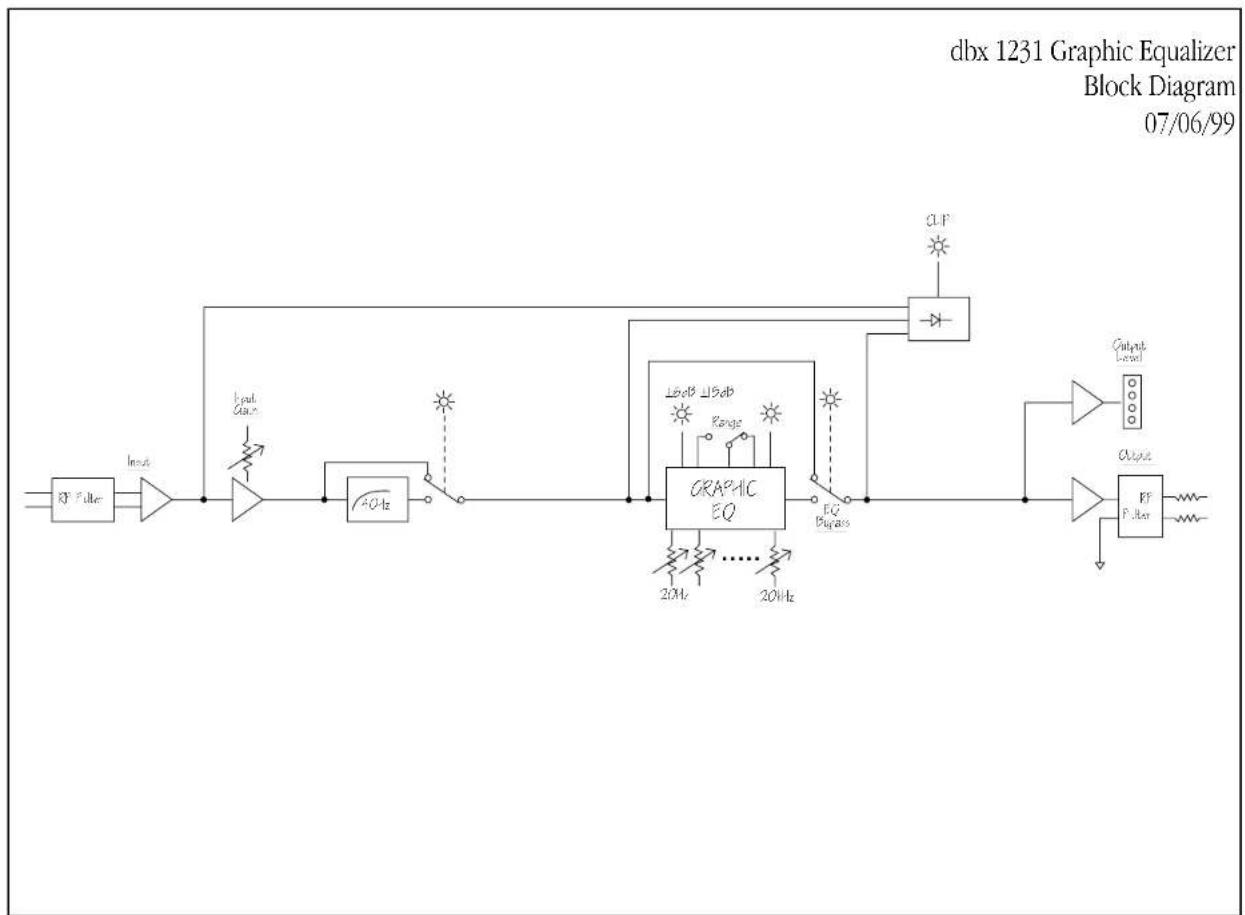

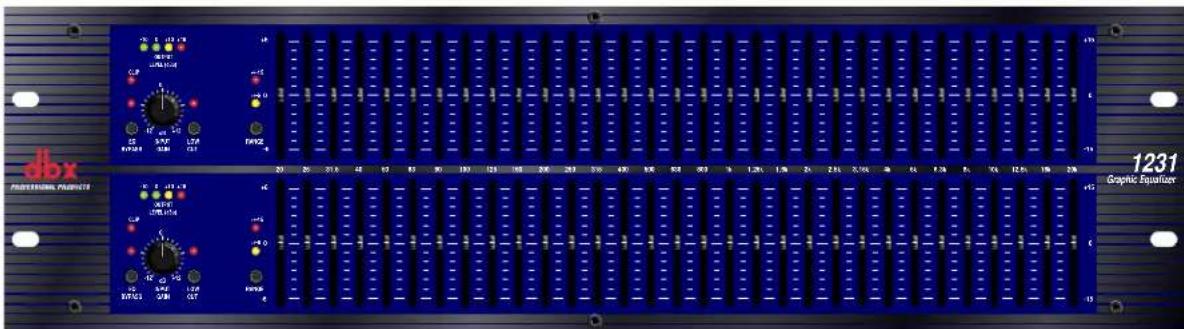

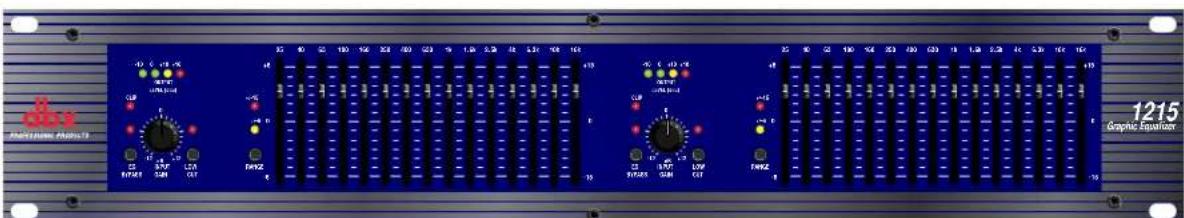

+15Control Input Gain: Este control ajusta el nivel de señal que va al ecualizador. Su capacidad es de -12dB a +12dB de ganancia. Su efecto es aparente con solo mirar el GRAFICO DE BARRAS DE NIVEL DE SALIDA. EQ Bypass: Este interruptor elimina la sección del ecualizador gráfico de la ruta de la señal. (Vea el diagrama de bloques de la página 8). El interruptor BYPASS, sin embargo, no afecta a la GANANCIA DE ENTRADA, ni a los filtros de CORTEDE GRAVES. Piloto EQ Bypass: Este LED rojo se ilumina cuando el EQ esté en el modo bypass. Tenga en cuenta que este modo de anu- lación solo afecta a la sección de ecualizador de los EQs de la Serie 12. Los controles INPUT GAIN y LOW CUT no se venafectados cuando el ecualizador queda en bypass. Interruptor y LEDs de selección de rango de realce/corte: Este interruptor elige cual de los dos rangos de realce/corte usará el ecualizador, si el de ±6dB o ±15dB. El piloto rojo se ilumina cuando se selecciona el rango ±15dB, y el amarillo se enciende cuando se elige el rango ±6dB. Observe que el interruptor BOOST/CUT está ligeramente hundido. Esto se ha hecho para evitar la activación del interruptor por accidente, lo que podría producir posiblemente daños en el resto de los componentes de su sistema. Gráfico de barras de nivel de salida: Estos cuatro LEDs indican el nivel de salida del ecualizador. El piloto rojo está 3dB por debajo de la saturación y está marcado como +18dBu. Este indicador gráfico se ocupa de monitorizar el nivel en la salida del ecualizador después del resto de procesados. LED Clip: Este piloto se ilumina siempre que el nivel de señal interno llega a los 3dB por debajo de la saturación, lo que puede ocurrir en cualquiera de estos casos: 1) cuando la señal de entrada es “más activa” que +22dBu, 2) cuando se aplica demasiada ganancia con el control de ganancia de entrada, o 3) cuando se aplica un realce excesivo por medio de los mandos deslizantes de frecuencia. Controles deslizantes de bandas de frecuencia: Cada uno de estos potenciómetros deslizantes realzarán o cortarán la fre- cuencia correspondiente en ±6dB o ±15dB, dependiendo de la posición del interruptor BOOST/CUT RANGE. Cuando todos estos controles estén en la posición con muesca central la salida del ecualizador será plana. Los centros de las bandas de fre- cuencia del 1231 están marcados a intervalos de 1/3 de octava en separaciones standard ISO, mientras que los centros de las bandas de frecuencia del 1215 están marcados a intervalos de 2/3 de octava a separaciones standard ISO. Interruptor de activación de corte de graves: El interruptor LOW-CUT introduce o suprime de la ruta de la señal el filtro Bessel de corte de graves de 40Hz y 18dB/octava. Cuando este interruptor LOW-CUT está pulsado, el filtro de CORTE DEGRAVES está ACTIVADO en la ruta audio.

CONEXION DEL EQ ASUSISTEMA

Los ecualizadores de la Serie 12 tienen entradas y salidas balanceadas que pueden ser usadas con cualquier unidad tanto bal- anceada como no balanceada con nivel de línea. Para tener una información más específica acerca de las posibilidades decableado, vaya a la sección titulada Consideraciones de instalación, Página 6.Para conectar el ecualizador a su sistema de sonido siga los pasos que detallamos a continuación:• Apague todos los aparatos antes de hacer ninguna conexión.• Monte el ecualizador en un rack de anchura standard.Instale el EQ en un rack por medio de los tornillos de montaje en rack incluidos. Puede colocarlo tanto encima comodebajo de cualquier unidad que no genere un calor excesivo. La temperatura de ambiente no debería sobrepasar los 45°C cuando se utilizase el aparato. Aunque la carcasa de la unidad está protegida contra las interferencias electromagnéticas y de frecuencias de radio, debe evitar los campos de RF o EMI extremadamente altos.• Realice las conexiones audio a través de los conectores XLR, TRS de 6,3 mm o la regleta de bornes (de acuerdo con las necesidades de su aplicación) Puede usar los tres tipos de conectores para las entradas y las salidas para conex- iones tanto balanceadas como no balanceadas. El uso de más de un conector simultáneo para las entradas puede desbal-ancear las líneas balanceadas, produciendo cancelaciones de fase, el corte de un conductor a masa, o produciendo dañosa otros aparatos que estén conectados al ecualizador. Puede utilizar simultáneamente más de una salida siempre que lacarga en paralelo combinada sea mayor de 600Ω.

• Elija el rango operativo con el interruptor BOOST/CUT RANGE SELECTION Nota: Asegúrese de reducir los niveles audio en las etapas de potencia cuando modifique el ajuste de este interruptor ya que puede generar un transitorio audible.
• Encienda el ecualizador Conecte el cable de red CA al receptáculo de corriente CA de la parte posterior del ecualizador. Introduzca el enchufe del otro extremo de ese cable en una salida de corriente que esté separada de las líneas audio. El apara- to puede ser conectado y desconectado con el interruptor de encendido del panel posterior o con un interruptor

ECUALIZADORES GRAFICOS SERIE 12de encendido de un sistema de control. Dado que los ecualizadores de la Serie 12 consumen una cantidad de poten- cia relativamente baja, puede dejar las unidades encendidas de forma continuada.

DESCRIPCIONES DEL PANEL POSTERIOR

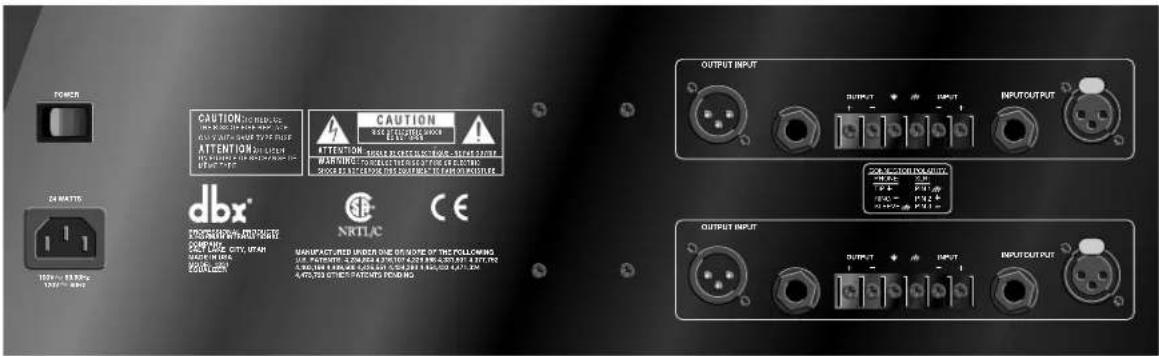

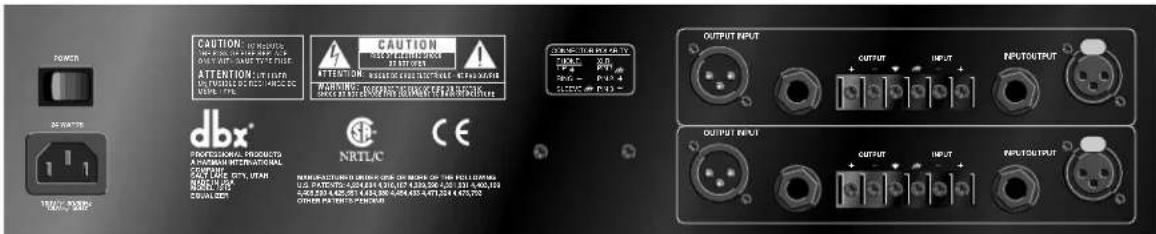

Paneles Posteriores 1231 - ecualizador gráfico de canal dual de 31 bandas 1215 - ecualizador gráfico de canal dual de 15 bandas Interruptor Power: Enciende y apaga la unidad. Realice siempre todas las conexiones audio con este interruptor colocado en la posición OFF. Receptáculo de cable de corriente: Conexión de entrada de la corriente alterna al ecualizador. Conectores de salida: Dispone de tres tipos de conectores de salida para las conexiones de salida: conectores de tipo XLR macho, conectores de tipo auriculares de punta-anillo-lateral de 6,3 mm y una regleta de bornes. Conectores de entrada: Dispone de tres tipos de conectores de entrada para las conexiones de entrada: conectores de tipo XLR hembra con pestaña de seguridad, conectores de tipo auriculares de punta-anillo-lateral de 6,3 mm y una regleta de conexiones de tipo borne. El nivel de entrada máxima que puede aceptar el ecualizador es de +22dBu (ref: 0.775Vrms). Banda de separación de la toma a tierra: Al quitar el puente que conecta los dos tornillos de la regleta de bornes, la toma de tierra del chasis se separa del circuito de toma de tierra del ecualizador. Esto es necesario a veces para evitar los “bucles a tierra” en un sistema de sonido. Cuando quite la banda de toma a tierra, deberá realizar una conexión desde la terminal de toma de tierra del circuito ( ) a algún otro punto de toma de tierra de su sistema de sonido para que el ecualizador pueda funcionar de forma correcta.

OUTPUT INPUTINPUTOUTPUTPROFESSIONAL PRODUCTSA HARMAN INTERNATIONALCOMPANYSALT LAKE CITY, UTAHMADE IN USAMODEL 1215EQUALIZERMANUFACTURED UNDER ONE OR MORE OF THE FOLLOWINGU.S. PATENTS: 4,234,804 4,316,107 4,329,598 4,331,931 4,403,1994,409,500 4,425,551 4,434,380 4,454,433 4,471,324 4,473,793OTHER PATENTS PENDINGWARNING: TO REDUCE THE RISK OF FIRE OR ELECTRICSHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURERISK OF ELECTRIC SHOCKDO NOT OPENATTENTION: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIRCAUTION: TO REDUCETHE RISK OF FIRE REPLACEONLY WITH SAME TYPE FUSE.ATTENTION: UTILISERUN FUSIBLE DE RECHANGE DEMEME TYPE.24 WATTSPOWER100V 50/60Hz120V 60HzCONSIDERACIONES PARA LA INSTALACION Cableado y colocación de clavijas: Los ecualizadores de la Serie 12 han sido diseñados para niveles nominales de +4dBu. Los ecualizadores pueden ser usados con fuentes tanto balanceadas como no balanceadas, y las salidas pueden ser usadas con cargas tanto balanceadas como no balanceadas, asumiendo que utilice los cables adecuados. Una línea balanceada se define como un cable de dos conductores y malla en el que los dos conductores centrales llevan la misma señal pero con una polaridad opuesta en relación a tierra. Una línea balanceada es generalmente un cable blindado con un único conductor que lleva la señal mientras que la malla o blindaje está a potencial de tierra. Configuraciones de cable de entrada: El ecualizador tiene una impedancia de entrada de 40kΩ balanceados y 20kΩ no balanceado. Esto hace que las entradas audio de los ecualizadores de la Serie 12 sean adecuadas para ser usadas prácticamente con cualquier fuente de baja impedancia (por debajo de 2kΩ). Configuraciones de cable de salida: La salida del ecualizador es capaz de controlar una carga de 600Ω hasta los +18dBu. Para conseguir el máximo rechazo a los zumbidos con una fuente balanceada, evite las tomas de tierra comunes en las entradas y salidas del ecualizador. La mayoría de cables balanceados (3 conductores) tienen la malla conectada en ambos extremos. Esto puede producir bucles de toma de tierra que producirán zumbidos. Si el zumbido persiste, pruebe a desconectar la malla en uno o más de los cables del sistema, preferiblemente en la entra- da de una unidad, no en la salida. NOTAS ACERCA DEL FUNCIONAMIENTO Y LAS APLICACIONES Los ecualizadores gráficos dbx de la Serie 12 son herramientas de procesado de la señal audio realmente útiles para situaciones en las que sea necesario un control preciso de la frecuencia en todo el espectro de frecuencias audibles. Cuando se usan con un analizador de espectro audio, los EQs pueden ajustar cualquier entorno acústico -- desde el estudio a la sala de conciertos -- para detener los repiques, aumentar la claridad y aplanar la respuesta de frecuencia global del entorno. Un analizador de espectro de tiempo real u otros tipos de analizadores de entornos audio son muy útiles para la determinación de la cantidad de ecualización necesaria. Inserte el ecualizador gráfico entre la fuente de señal (habitualmente una mesa de mezclas) y las etapas de potencia (o el crossover si es que hay alguno). Ajuste el nivel y la ecualización en la forma necesaria para conseguir la respuesta del sistema que desee. Los faders o mandos deslizantes de largo recorrido de los EQs permiten realizar ajustes precisos de la ecualización de cara a conseguir curvas de ecualización exactas. Para conseguir la mejor respuesta señal-ruido, deberá ajustar correctamente la estructura de ganancia del sistema de sonido. Cada uno de los componentes del sistema debería ser ajustado a su nivel operativo nominal, comenzando con el primer elemento del sistema, habitualmente una mesa de mezclas. Cada elemento debería funcionar a su nivel operativo nominal para sacar partido de las máximas propiedades de relación señal-ruido de dicho elemento. Las etapas de potencia, como último elemento de la cadena, deberían ser ajustadas solo tan alto como sea necesario, de cara a evitar la inducción innecesaria de ruido en el sistema.

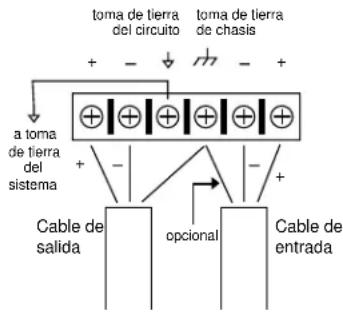

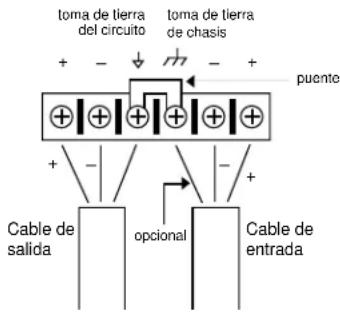

Sin el puente colocadoCon el puente en su sitiopuenteopcionaltoma de tierradel circuitotoma de tierrade chasisa tomade tierra del sistemaopcionalCable deentradaCable desalidaCable desalidaCable deentradatoma de tierradel circuitotoma de tierrade chasis Conexiones de cable con toma de tierra

ECUALIZADORES GRAFICOS SERIE 12SOPORTE TÉCNICO / REPARACIONES EN FABRICA Todos los EQs dbx de la Serie 12 son aparatos robustos que disponen de unos componentes escogidos por su alto rendimiento y excelente fiabilidad. Cada una de las unidades ha sido comprobada y verificada en cuanto a su fun- cionamiento en fábrica. No es necesario realizar ningún tipo de ajuste a lo largo de toda la vida de este aparato. Si en algún momento este aparato debe ser reparado, le recomendamos que envíe su EQ a fábrica. Para hacer esto, primero deberá conseguir un número de AUTORIZACION DE DEVOLUCION que le será facilitado por el depar- tamento de atención al cliente de dbx. Si necesita cualquier tipo de soporte técnico, contacte con el departamento de atención al cliente. Tenga a mano todo lo necesario para describir el problema con precisión. Deberá indicarnos el número de serie de la unidad (está impreso en una etiqueta pegada al chasis de la unidad). La información de contacto está en la contraportada de este manual.
