MODE D'EMPLOI 1231 DBX
ATTENTION: Pour réduire les risques d'incendie et d'électrocution n'expose pas cet apparéil à l'humidité ou à toute forme de liquide.
Les symboles internationaux illustrés ci-dessus signat un danger électriche potentiel. L'éclair indique la présence de tensions dangereuses dans l'appareil. Le point d'exclamation indique à l'utilisateur la nécessite de consulter le mode d'emploi.
Ces symboles vous indiquent que l'appareil ne contient aucune piece susceptible d'être remplaçaee par I'utilisateur. Ne pas ouvrir l'appareil. N'essayez pas de reparer l'appareil yours-memes. Consultez des personnes qualifiées. L'ouverture du boitier de l'apparil pour quelque raison que ce soit entraine instantanément la garantie constructeur. Ne mettez jamais l'appareil en contact avec des liquides. Si du liquide est renversé sur l'appareil, mettez-le immidiatement hors tension et confiez-le a un service de maintenance compétent ou a votre revendeur. En cas d'orage, déconnectez l'appareil du secteur.
CONSIGNES DE SECURITE
APPAREILS POURVUS D'UN CORDON SECTEUR.
ATTENTION: CET APPAREIL DOIT ETRE RELIE A LA TERRE.
Les cables du cordon secteur sont reperees par couleurs :
VERT et JAUNE - Terre BLEU - Neutre MARRON - Phase
Les couleurs utilisées par le cordon secteur de cet apparéil peuvent être différentes de celles utilisées par votre embase secteur :
- Le cable couleur verte et jaune doit être connecté au plot vert et jaune ou repéré par la dette E (ou le symbole de la Terre).
- Le cable bleu doit être raccordé au plot N ou noir de l'embase.
- Le cable marron doit être connecté au plot au plot L ou rouge de l'embase secteur.
Cet apparéil peut nécessiter l'utilisation d'un type différent de cordon secteur, d'une liaison différente, voir les deux, selon la source utilisée lors de l'installation. Si vous doivent modifier la fiche, consultez un personnel qualifié (code des couleurs indiquédans le tableau ci-dessous). Le cable jaune/vert doit être directement relié au chassis de l' apparéil.
| CONDUCTEUR | CODE DE COULEURS | ||
| Normal Alt | |||
| L | PHASE | MARRON | NOIR |
| N | NEUTRE | BLEU | BLANC |
| E | TERRE | VERT/JAUNE | VERT |
ATTENTION: En cas de découvertage de la terre, l'apparel peut désenter ou causer des dysfonctionnements pouvant entraîner des accidents graves ou mortels lors de contacts entre le chassis et la terre.
ATTENTIONVEUILLEZ LIRE CE QUI SUIT :
CONSERVEZ CES INSTRUCTIONS
RESPECTEZ TOUTES LES CONSIGNES
SUVEZ TOUTES LES INSTRUCTIONS
NETTOYEZ L'APPAREIL UNIQUEMENT AVEC UN LINGE HUMIDE.
NE BLOQUEZ PAS LES OUIES DE VENTILATION, RESPECTEZ LES CONSIGNES D'INSTALLATION DU FABRICANT.
N'INSTALLLEZ PAS L'APPAREIL À PROXIMATE DE SOURCES DE CHALEUR COMME DES RADIATEURS OU D'AUTRES APPAREILS SUSCEPTIBLES DE PRODUIRE DE LA CHALEUR (Y COMPRIS LES AMPLIFACTEURS).
UTILISEZ UNIQUEMENT LES APPAREILS OPTIONNELS/ACCESSOIRES RECOMMANDÉS PAR LE FABRICANT.
DEBRANCHEZ CET APPAREIL DURANT LES ORAGES OU LORSQUE VOUS NE L'UTILISEZ PAS PENDANT DE LONGUES PÉRIODES.
EAU ET HUMIDITE: L'appareil ne doit pas etre utiliser a proximite de liquides ou dans un endroit humide (salle de bain, sous-sol humide, pres d'une piscine, etc.). Veillez a ce qu'aucun objet ou liquide ne penetre dans l'appareil.
ALIMENTATION : L'appareil doit impérativement être connecté à un réseau secteur de la tension correspondant à celle inscrite dans le mode d'emploi ou sur l'appareil.
MISE à LA TERRE OU POLARISATION : Veillez à ne pas modifier la mise à la terre ou la polarisation de l'appareil.
PROTECTION DU CORDON SECTEUR : Les cordons d'alimentation doivent etre place des sort qu'il soit impossible de marcher dessus. Verifiez que les cordons ne sont pas pincés ou ecrasés par des objets places dessus ou a coté. Veillez au bon dégagement du cordon sur la prise secteur murale (ou multiprise) et sur l'appareil.
MAINTENANCE : Pour réduire les risques d'incendie et d'électrocution, l'utilisateur doit uniquement effectuer sur l'appareil les opérations indiquées dans le mode d'emploi. Les opérations de maintenance doivent être confiées à des personnes qualifiées.
POUR LES APPAREILS ÉQUIPÉS D'UN FUSIBLE ACCESSIBLE : Remplacez le fusible uniquement par un fusible du même type et du même calibre.
TENSION D'ENTRÉE MULTIPLE : Cet apparéil peut nécessiter un cordon et/ou une prise différentes, selon l'alimentation disponible à l'installation. Connectez uniquement cet apparéil au type d'alimentation indiqué en face arrêté de l' apparéil. Pour réduire le risque d'électrocution, confiez la maintenance à des personnes qualifiées.
CONSIGNES DE SECURITE IMPORTANTES
U.K. MAINS PLUG WARNING
Cet apparéil est conforme aux caractéristiques portée sur la déclaration de conformité (ci-contre). L'utilisation est soumise aux conditions suivantes :
- Cet apparéil ne doit causeur aucune interférence dangereuse.
- Cet apparéil doit accepter toutes les interférences reçues, y compris celles susceptibles d'engendrer un dysfonctionnement.
Évitez d'utiliser cet apparéil dans une zone soumise à d'importants champs electromagnétiques.
Utilisez uniquement des cables blindés.
DECLARATION DE CONFORMITE
Nom du fabricant : dbx Professional Products
Adresse du fabricant: 8760 S. Sandy Parkway
Sandy, Utah 84070, USA
Déclar que le produit :
Nom du produit : dbx 1231, dbx 1215
Option du produit: Non communiquée
est conforme aux caractéristiques suivantes :
Sécurité : EN 60065 (1993)
IEC65 (1985) avec
amendments 1,2,3
EMC:EN55013(1990)
EN 55020 (1991)
Informations supplémentaires :
Ce produit est conforme aux exigences de la norme de basse tension (Low Voltage Directive) 73/23/EEC et de la norme EMC 89/336/EEC telle qu'amendee par la norme 93/68/EEC.
Vice-Président du service technique
Contacteuropean:Votre revendeur local dbx ou
Harman Music Group

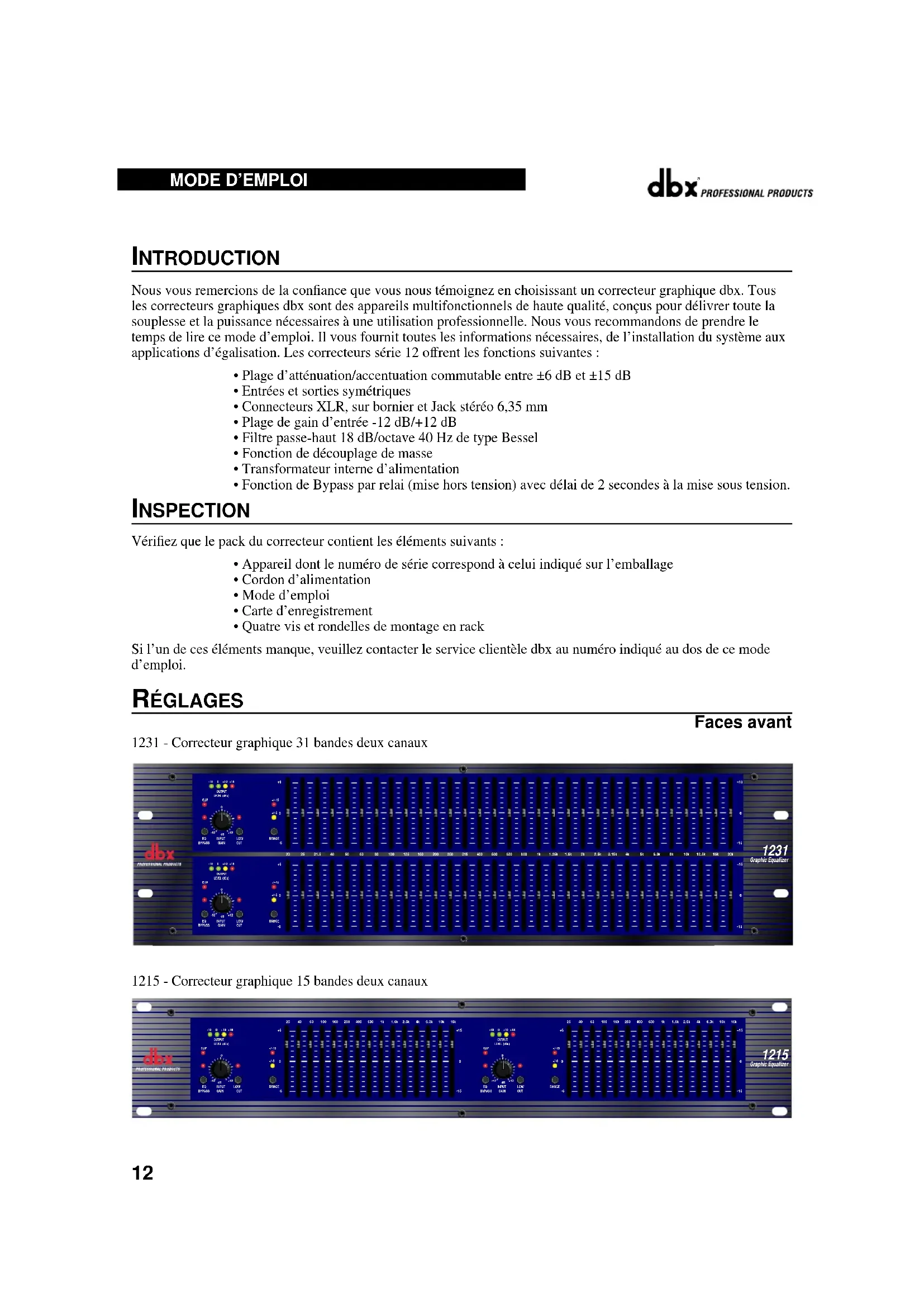

Nos you remercions de la confiance que you nou tmoignez en choisissant un correcteur graphique dbx. Tous les correcteurs graphiques dbx sont des appareils multifonctionnels de haute qualite, concus pour deliverr toute la souplesse et la puissance necessaires a une utilisation professionnelle. Nous you recommandons de prendre le temps de dire ce mode d'emploi. Il you fournit toutes les informations necessaires, de l'installation du systeme aux applications d'égalisation. Les correcteurs série 12 offrent les fonctions suivantes :
- Plage d'attenuation/accentuation commutable entre ± 6 dB et ± 15 dB
- Entrées et sorties symétriques
- Connecteurs XLR, sur bornier et Jack stéreo 6,35 mm
- Plage de gain d'entrée -12 dB/+12 dB
Filtre passe-haut 18 dB/octave 40Hz de type Bessel - Fonction de découplage de masse
- Transformateur interne d'alimentation
- Fonction de Bypass par reli (mise hors tension) avec delai de 2 secondes à la mise sous tension.
INSPECTION
Vérifiez que le pack du correcteur contient les éléments suivants :
Appareil dont le numero de série correspond à celui indiqué sur l'emballage
Cordon d'alimentation
Mode d'emploi
- Carte d'enregistrement
- Quatre vis et rondelles de montage en rack
Si l'un de ces éléments manque, veuillez contacter le service clientèle dbx au numero indiqué au dos de ce mode d'emploi.
RéGLAGES
Faces avant

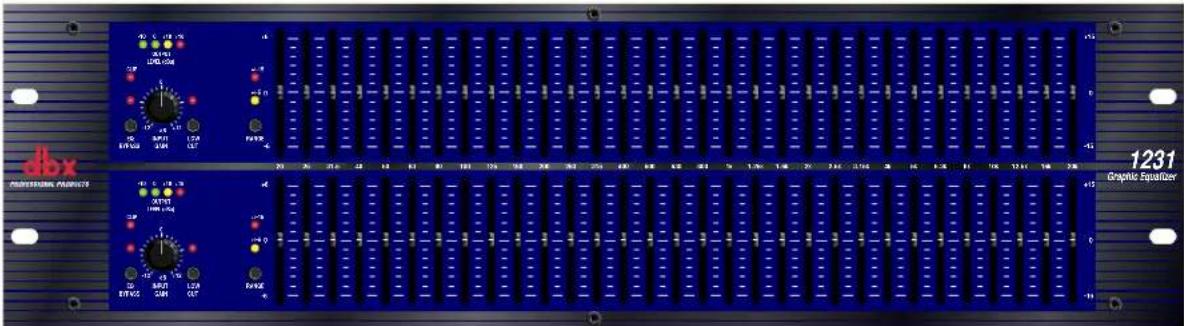

1231 - Correcteur graphique 31 bandes deux canaux

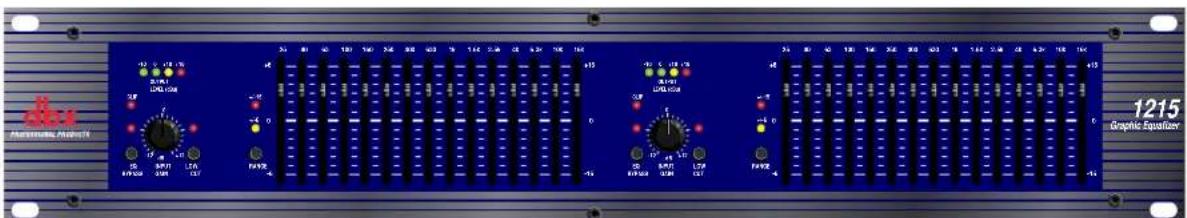

1215 - Correcteur graphique 15 bandes deux canaux

Potentiometre Input Gain: Ce réglage déterminé le niveau du signal en entrée du correcteur. Sa plage de réglage est de -12 dB à +12 dB. Vous pouvez visualiser son effet sur le Bargraph OUTPUT LEVEL.
Touche EQ Bypass : Cette touche permet de couper la section de correction du trajet du signal (voir Synoptique en page 8). La touche BYPASS n'afecte aucunement le réglage INPUT GAIN ou les filtres passer-haut LOW CUT.
Led EQ Bypass: Cette LED rouge s'allume lorsque le correcteur est en mode Bypass. Notez que le mode Bypass afferce uniquement la section de correction des correcteurs séries 12. Les réglages INPUT GAIN et LOW CUT ne sont pas modifiés lorsque le correcteur est bypassé.
Touches et Leds de selection de la plage d'accentuation/attenuation (RANGE): Cette touche permet de selec tionner la plage d'accentuation/attenuation utilisée par le correcteur: ± 6 dB ou ± 15 dB. La Led rouge s'allume lorsque la plage de ± 15 dB est selectionnée. La Led jaune s'allume lorsque la plage de ± 6 dB est selectionnée. Notez que la touche d'accentuation/attenuation est légèrement enforcée afin d'éviter toute activation accidentelle susceptible d'endommager les autres éléments du système.
Bargraph Output Level: Ces quatre LEDs indiquent le niveau de sortie du correcteur. La Led rouge est à 3 dB avant l'écretage et porte la valeur +18 dBu. Elle permet de contrôler le niveau en sortie du correcteur, après tous les autrestraitements.
Led Clip : Cette Led s'allume lorsqu'un signal interne atteint un niveau de 3 dB avant échéage, ce qui se produit lorsque : 1) le niveau du signal d'entrée est plus élevé que +22 dBu, 2) un niveau excessif est appliqué au réglage du gain d'entrée, ou 3) une accentuation excessive est appliquée à l'aide des curseurs de fréquences.
Curseurs des bandes de frquences : Chacun de ces curseurs accentue ou attene la frquence qui lui est affectec dans une plage de ± 6 dB ou ± 15 dB, selon la position de la touche RANGE d'accentuation/attenuation. Lorsque tous les curseurs sont en position crantee centrale, la sortie du correcteur est plate. Les centres des bandes de frquescs du 1231 sont espacees par des intervalles standards d'un tiers d'octave (norme ISO), alors que les ceteres des bandes de frquence du 1215 sont espacés par des intervalles de deux tiers d'octave standards (norme ISO).
Touche Low Cut : La touche LOW-CUT insère ou retire du trajet du signal le filtre passé-haut de 18 dB/octave 40Hz de type Bessel. Quand elle est enforcée, le filtre passé-haut est inséré dans le trajet du signal.
CONNEXION DU CORRECTEUR A VOTRE SYSTEME
Les correcteurs series 12 sont equipments d'entrées et de sorties symétriques pouvant être utilisées avec tout apparéil à niveau ligne symétrique ou asymétrique. Pour obtenir des informations plus spécifiques sur les possibilités de câblage, veuillez vous reporter à la section intitulée Installation, en page 5. Pour connecter le correcteur à votre système, consultez les instructions :
- Placez tous les apparèils hors tension avant d'effectuer les connexions.
Montez le correcteur dans un rack de largeur standard.
Installez le correcteur dans un rack à l'aide des vis spéciales fournies. Il ne doit pas être monté sur ou sous un apparéil générant une chaleur excessive. La température ambiente ne doit pas excéder 45^ lorsque vous utilisez l' apparéil. Bien que le chassis de l' apparéil soit blinde contre les HF et les interférences magnétiques, vous doivent éviter les champs trop importants de HF ou d'interférences electromagnétiques.
- Pour les connexions audio, utilisez les connecteurs XLR, sur bornier ou Jack stéreo (selon applications). Les 3 types de connecteurs des entrées/sorties permettent des connexions symétriques ou asymétriques. L'utilisation de plus d'un connecteur à la fois pour les entrées peut asymétriser les lignes symétriques, causer des annulations de phase, des court-circuits, ou endommager les appareils reliés au correcteur. Vous pouvez utiliser plusieurs sorties simultanément tant que la charge totale à supérieure à 600 Ω.
- Sélectionnéz la plage d'accentuation/atténuation à l'aide de la touche RANGE.
Note: Réduisez les niveaux audio des amplis de puissance pour modifier le réglage de cette touche afin d'éviter de générer des transitoires audibles.
Activez le correcteur.
Connectez le cordon d'alimentation à l'embase secteur en face arrêté du correcteur. Branchez le cordon d'ali
mentation à une prise ajustée, éloignée des lignes audio. L'appareil peut être activé/désactivé à l'aide de l'interrupteur secteur de la face arrête ou de linterrupteur de la prise secteur. comme les correcteurs des séries 12 consommment relativement peu, vous pouze les laisser continuèlement sous tension.
DESCRIPTION DES FACES ARRIERES

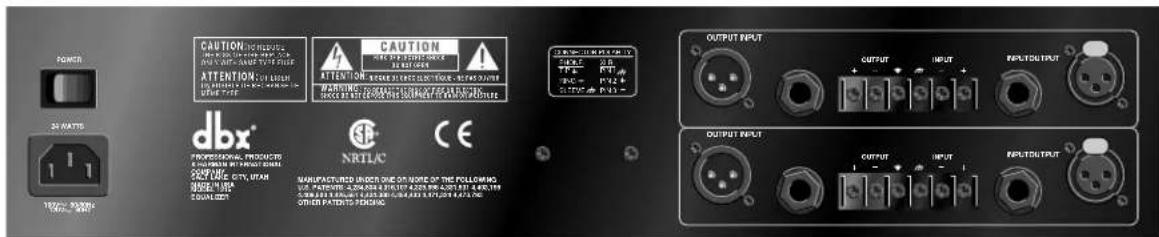

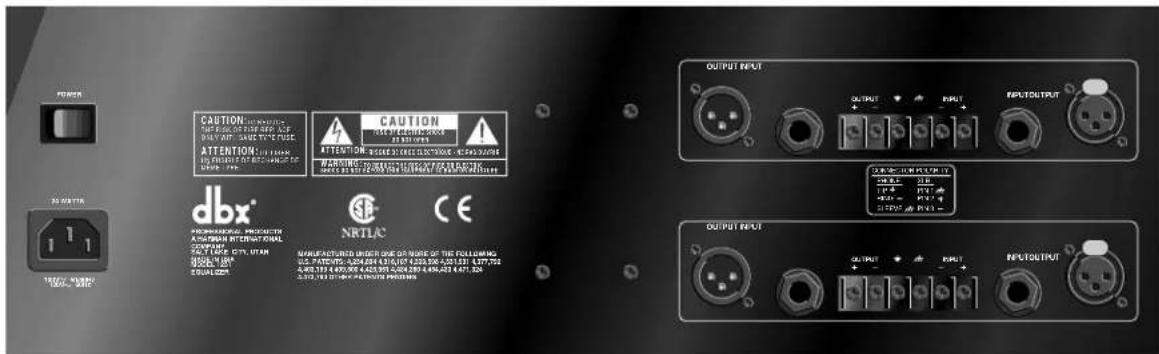

Faces arrières
1231 - Correcteur graphique 31 bandes deux canaux

1215 - Correcteur graphique 15 bandes deux canaux

Interrupteur Power : Permet de mettre l'apparéil sous tension ou hors tension. Effectuez toujours les connexions lorsque l'apparéil est hors tension (position OFF).
Embase secteur: Permet de relier l'appareil au secteur.
Connecteurs Output : L'appareil est équipé de trois types de connecteurs de sortie ; type XLR mâle, Jack stéreo 6,35 mm et sur bornier.
Connecteurs Input: L'appareil est équipé de trois types de connecteurs d'entrée : type XLR fémelle à verrouillage, Jack stéreo 6,35 mm et sur bornier. Le niveau d'entrée maximum que peut accepter le correcteur est de +22 dBu (réf.: 0,775 V eff.).
Découplage de masse: En-retirant le fil cavalier qui relié les deux vis du bornier, la masse mécanique est découlée de la masse électrique du correcteur. Cela s'avéré parfois nécessaire pour éviter les boucles de masse dans un système sonore. Lorsque vous retirez le fil de masse, vous doivent connecter la borne de masse électrique à un autre point de masse de votre système audio pour que le correcteur fonctionne correctement.

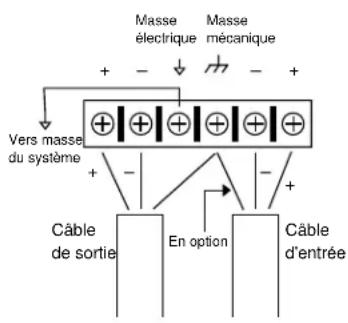

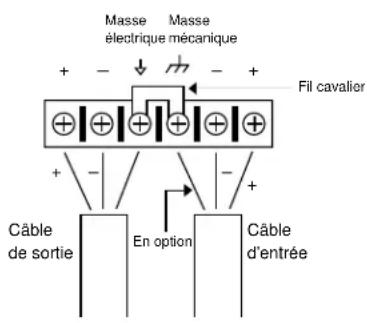

Connexions à la masse
Sans fil cavalier Avec fil cavalier


INSTALLATION
Cablages et connexions : Les correcteurs series 12 sont concus pour des niveaux nominaux +4 dBu. Les correcteurs peuvent etre utilisés avec des sources symétriques ou asymétriques et les sorties peuvent etre utilisées avec des charges symétriques ou asymétriques avec un cablage ajustat.
Une ligne symétrique est vehiculée par comme un cable blindé deux conducteurs dont les deux conducteurs centraux transportent le même signal mais de polarité opposée lorsqu'ils sont référencés à la masse. Une ligne asymétrique est généralement vehiculée par un cable blindé simple conducteur, dont le conducteur central transporte le signal et le blindage at ground potential.
Configurations des cables d'entrée : Le correcteur presente une impédance d'entrée de 40k symétrique et 20k asymétrique. Les entrées audio des correcteurs séries 12 sont donc adaptées à pratiquement toutes les sources basse impédance (sous 2k ).
Configurations des cables de sortie : La sortie du correcteur est capable de gerer une charge de 600 Ω à +18 dBu. Pour un rejet maximum du ronflement avec une source symétrique, évitez de réféencer les entrees et les sorties du correcteur à la même masse. Le blinding de la plupart des cables symétriques (3 conducteurs) est connecté aux deux extrémités. Cela peut entraîner des boucles de masse et donc du ronflement. Si le ronflement persiste, essayez de déconnecter le blinding d'un ou de plusieurs cables, de préférence à l'entrée d'un apparéil (non à la sortie).
NOTES SUR L'UTILISATION ET LES APPLICATIONS
Les correcteurs graphique des séries 12 sont des outils très pratiques dans le traitement des signaux audio : ils permettent un contrôle précis des fréquences sur le spectre audible.
Lorsqu'ils sont utilisés avec un analyseur de spectre audio, les correcteurs sont susceptibles d'accorder n'importe qu'environnement acoustique (du studio à la salle de concert) - ils peuvent attenuer la résonance, augmenter la clarté et homogenéisser la bande passante globale de l'environnement. L'utilisation d'un analyseur de spectre en temps réel ou d'autres types d'analyseurs d'environnement audio est très pratique pour déterminer la quantité de correction nécessaire.
Insérez le correcteur graphique entre la source sonore (généralement une console de mixage) et les amplis de puissance (ou le filtré actif, s'il y en a un). Déréminez le niveau et la correction nécessaires à la réponse souhaïée. Les Faders à longue course des correcteurs permettent des réglages très efficaces pour des courbes d'égalisation précises.
Pour obtenir un rapport signal/bruit optimum, la structure de gain du système doit être correctement configurée. Chaque élément du système sonore doit être régé à son niveau d'utilisation nominal (des le premier élément du système, qui est généralement une console de mixage). Chaque élément doit être utilisé à son niveau de fonctionnement nominal afin d'obtenir son meilleur rapport signal/bruit. Les amplificateurs, derniers éléments de la chaine doivent être régés à un niveau optimal, pour ne pas induire de bruit indésirable.
ASSISTANCE TECHNIQUE / SERVICE
Les correcteurs séries 12 dbx sont tous des apparciels à transistors avec des composants spécialément sélectionnés pour leur excellente qualité et leur fiabilité. Chaque apparéil a été mis sous tension, testé et régle en usine, et ne devrait donc nécessiter aucun réglage interne durant toute sa durée de vie.
Si une réparation s'avait nécessaire, nous vous recommendons de renvoyer l'appareil à l'usine. Vous doivent avoir demandé votre numéro d'autorisation de retour (RETURN AUTHORIZATION) au service clientèle de dbx.
Lorsque vous contactez les services de maintenance, préparez-vous à déscrie le problème de manière précise et à donner le numero de série de votre apparéil (imprimé sur un autocollant place sous l' apparéil).
Les informations concernant les services sont imprimées au dos de ce mode d'emploi.
DEUTSCH
Vice-Président du service technique
Nombre de produits: dbx 1231, dbx 1215
Connecteurs: Jacks 6,35 mm, XLR femelle (point chaud = broche 2) et bornier
Type: Symétrie, asymétrie électroniques, filtrées contre les interférences radio
Connecteurs: Jacks 6,35 mm, XLR femelle (point chaud =broche 2) et bornier
Type: Symétrique, asymétrique
System Performance / Caracteristiques système / Audiodaten / DATOS audio
Bandwidth: 20Hz to 20kHz, + 0.5 / - 1dB
Frequency Response: < 10Hz to >50kHz, + 0.5 / - 3dB
+/- 15db Range +/-6db Range
Dynamic Range: 109db 115db
Signal-to-Noise: 90db
THD+Noise: <0.005%
Connecteur secteur: Prise chassis IEC
Poids à l'expédition: 1215: 4,3 kg
Note: Caracteristiques sujettes à modifications.
