Type de produit	Correcteur graphique monophonique 31 bandes
Nombre de canaux	1 (mono)
Nombre de bandes	31 bandes, 1/3 d'octave (norme ISO)
Plage d'atténuation/accentuation	±6 dB ou ±15 dB (sélectionnable)
Impédance d'entrée	40 kΩ symétrique, 20 kΩ asymétrique
Niveau d'entrée maximal	+22 dBu
Niveau de sortie maximal	+18 dBu sous 600 Ω
Connecteurs d'entrée	XLR femelle, Jack 6,35 mm, bornier
Connecteurs de sortie	XLR mâle, Jack 6,35 mm, bornier
Réducteur de bruit	dbx Type III™, amélioration du rapport signal/bruit jusqu'à 20 dB
Limiteur	PeakPlus™, seuil réglable de 0 dBu à OFF (+24 dBu)
Filtre coupe-bas	40 Hz, 18 dB/octave, type Bessel, activable
Bypass	Contournement de la section égalisation, avec relais et temporisation de 2 s à la mise sous tension
Alimentation	100-120 V~ / 220-240 V~, 50/60 Hz (sélectionnable via transformateur intégré)
Consommation	15 W
Poids (expédition)	3,8 kg
Dimensions	19 pouces (rack standard), hauteur 1U (non spécifié, estimation standard)
Montage	Rack 19 pouces, vis fournies
Compatibilité électromagnétique	Conforme aux normes EN 55022, IEC 61000-4-2 à -4-11
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants. Aucune pièce réparable par l'utilisateur
Garantie	L'ouverture non autorisée annule la garantie constructeur

FOIRE AUX QUESTIONS - 2031 DBX

Quelle est la différence entre le DBX 2031 et le 2231 ?

Le DBX 2031 est un correcteur graphique monophonique 31 bandes, tandis que le 2231 est un double correcteur stéréo 31 bandes. Les deux offrent les mêmes fonctionnalités (Type III NR, PeakPlus, etc.) mais le 2231 dispose de deux canaux indépendants.

Comment activer le réducteur de bruit Type III ?

Appuyez sur le bouton TYPE III NR en face avant. La LED jaune s'allume lorsque le circuit est actif. Cela améliore le rapport signal/bruit jusqu'à 20 dB.

Comment utiliser le limiteur PeakPlus ?

Tournez le potentiomètre THRESHOLD pour régler le seuil de limitation (de 0 dBu à OFF). Lorsque le signal dépasse ce seuil, une réduction de gain de ∞:1 est appliquée. Les LEDs GAIN REDUCTION indiquent l'atténuation.

Puis-je utiliser des câbles asymétriques avec le 2031 ?

Oui, les entrées et sorties acceptent les connexions symétriques et asymétriques. Utilisez les connecteurs XLR, Jack ou bornier selon votre câblage. Pour l'asymétrique, reliez la masse au conducteur froid.

Comment régler le gain d'entrée ?

Utilisez le potentiomètre INPUT GAIN en face avant. La plage va de -12 dB à +12 dB. Le VUmètre OUTPUT LEVEL vous permet de visualiser le niveau de sortie.

Que faire si j'ai un ronflement (boucle de masse) ?

Essayez de retirer le strap de découplage de masse situé sur le bornier arrière. Cela sépare la masse du châssis de la masse électrique. Si le problème persiste, déconnectez la masse d'un câble du côté entrée.

Comment faire un bypass total du correcteur ?

Appuyez sur le bouton EQ BYPASS. La LED rouge s'allume. Cela ne contourne que la section égalisation ; le gain d'entrée et le filtre coupe-bas restent actifs.

Quelle est la plage de fréquences des tirettes ?

Les 31 tirettes couvrent la bande audio de 20 Hz à 20 kHz avec un pas de 1/3 d'octave. Les fréquences exactes sont indiquées sur le panneau avant (ex. 20, 25, 31.5, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1k, 1.25k, 1.6k, 2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k, 10k, 12.5k, 16k, 20k Hz).

Que signifie la LED CLIP ?

La LED CLIP s'allume lorsque le signal interne atteint 3 dB en dessous de la saturation. Cela peut être dû à un gain d'entrée excessif, une accentuation trop forte sur une tirette, ou un signal d'entrée supérieur à +22 dBu.

Comment choisir entre les plages ±6 dB et ±15 dB ?

Utilisez le bouton RANGE (en retrait) pour basculer. La LED rouge indique ±15 dB (plage large), la LED jaune indique ±6 dB (plage fine). Attention : changez ce réglage après avoir baissé le volume des amplis pour éviter des transitoires.

MODE D'EMPLOI 2031 DBX

Les symboles montrés ci-dessus sont internationaux et concernent les appareils électriques. Le symbole de gauche vous avertit de la présence d'une tension dangereuse, suffisante pour provoquer un choc électrique. Le symbole de droite vous avertit que les instructions de fonctionnement sont importantes. Prenez soin de lire le manuel.

Ces symboles indiquent qu'aucune pièce n'est accessible à l'intérieur de l'appareil. Ne pas ouvrir l'appareil. Ne pas essayer de dépanner. S'adresser à un technicien qualifié. L'ouverture de l'appareil sans raison annulera la garantie constructeur. Ne pas mouiller l'appareil. Si un liquide est renversé dessus, ételindre immédiatement l'appareil et le porter chez le distributeur pour dépannage. Débrancher l'appareil en cas d'orage pour éviter des dommages.

ATTENTION

POUR VOTRE PROTECTION, LISEZ CE OUI SUIT :

EAU ET MOISSURE : L'appareil ne doit pas être utilisé près d'une source d'eau (par exemple près d'une baignoire, cuvette, évier, dans un sous-sol humide, ou près d'une piscine, etc.). Faire attention à ce qu'aucun objet ou liquide ne pénètre dans l'appareil par certaines ouvertures.

ALIMENTATION : Veiller à respecter la tension secteur correspondante.

MASSE ET POLARITE : Prendre soin de respecter la polarité et la mise à la masse.

CORDON SECTEUR : Le cordon secteur doit être placé de manière à éviter d'être coincé par d'autres appareils et qu'on ne puisse pas marcher dessus, vérifier bien le cordon à son embase et à sa prise.

DEPANNAGE : Pour éviter le risque d'incendie et de choc électrique, l'utilisateur ne doit pas tenter de dépanner l'appareil en dehors des instructions indiquées dans le manuel d'utilisation. En cas de panne, s'adresser à un technicien qualifié.

POUR LES APPAREILS EQUIPES D'UN FUSIBLE ACCESSIBLE DE

L'EXTERIEUR : Remplacer le fusible par un fusible de même type et de même valeur.

INSTRUCTIONS DE SECURITE

NOTE CONCERNANT LES APPAREILS MUNIS D'UN CORDON SECTEUR

ATTENTION : L'APPAREIL DOIT ETRE RELIE A LA TERRE

Les conducteurs du câble secteur sont identifiés comme suit :

Vert/Jaune	Terre
Bleu	Neutre
Brun	Phase

Si la couleur des conducteurs du câble secteur de cet appareil ne correspond pas à la couleur des conducteurs de la prise, procéder comme suit :

- Le conducteur vert/jaune doit être relié au fil vert ou vert/jaune ou marqué avec la lettre E, ou avec le symbole Terre.

- Le conducteur bleu doit être relié au fil noir ou marqué avec la lettre N.

- Le conducteur brun doit être relié au fil rouge ou marqué avec la lettre L.

CONDUCTEUR		COULEUR
		Normal AU	TRE
L	PHASE	BRUN	NOIR
N	NEUTRE	BLEU	BLANC
E	TERRE	JAUNE/VERT	VERT

ATTENTION : si la mise à la terre est absente, certains problèmes peuvent apparaître dans l'appareil ou le système auquel il est connecté en cas de tension importante entre le châssis et la terre. De sérieux risques de blessures graves et même de mort existent en cas de contact simultané de la masse châssis et de la terre.

COMPATIBILITE ELECTROMAGNETIQUE

L'appareil est conforme aux normes indiquées sur la Déclaration de conformité.

- cet appareil ne provoquera pas de parasites nuisibles

- cet appareil supporte tout parasite, même un parasite qui pourrait causer un dysfonctionnement.

L'utilisation de cet appareil dans un champ électromagnétique important doit être évitée.

Déclare que le produit:

Nom du produit: dbx 2031, dbx2215 and dbx2231 Option du produit: Non communiquée

est conforme aux caractéristiques suivantes :

Sécurité: IEC 60065 -01+Amd 1

EMC:	EN 55022:2006 (N/A; Analog Product)
	IEC61000-4-2
	IEC61000-1-3
	IEC61000-4-4
	IEC61000-1-5
	IEC61000-1-6
	IEC61000-4-8
	IEC61000-1-11

Informations supplémentaires:

Ce produit est conforme aux exigences de:

En ce qui concerne la Directive 2005/32/EC et Règlement de CE 1275/2008 du 17 décembre 2008, ce produit est conçu, est

produit, et est classifié comme Equipement Audio Professionnel et est ainsi exempt de cette Directive.

Roger Johnsen

Contact européen: Votre revendeur local dbx ou

Harman Music Group

Nous vous félicitons d'avoir choisi le correcteur graphique dbx. Tous les correcteurs graphiques dbx sont des appareils de haute performance et fonctionnels, conçus pour des utilisateurs professionnels. Nous vous invitons à lire ce manuel pour tirer le meilleur profit de votre appareil. Les correcteurs de la série 20 affichent les caractéristiques suivantes :

• Réduction de bruit révolutionnaire dbx TYPE III™ capable de restaurer un rapport signal/bruit de 20 dB
• Système exclusif de limitation dbx PeakPlus™ pour une protection accrue
• Sélection de la plage d'efficacité (entre ±6 dB et ±15 dB)
• Entrées et sorties symétriques
• Connexions par XLR, bornier et Jacks 6,35 mm
• Plage de gain d'entrée de -12 dB/+12 dB
• Filtre coupe-bas 18 dB/octave à 40 Hz de type Bessel
• Possibilité de découplage de la terre et du châssis
• Transformateur d'alimentation intégré
• By-pass de mise hors tension par relais et retard de 2 sec. à la mise sous tension

VÉRIFICATION

Assurez-vous que l'emballage contient les articles suivants :

• Correcteur graphique (avec numéro de série identique à celui porté sur l'emballage)
  • Cordon d'alimentation
• Mode d'emploi
• Quatre vis de montage en rack avec rondelles

RÉGLAGES

Faces avant

2031 - Correcteur graphique monophonique 31 bandes

2231 - Double correcteur graphique 31 bandes

2215 - Double correcteur graphique 15 bandes

Réglage du gain d'entrée (Input Gain) : Ce réglage adapte le niveau du signal d'entrée au correcteur. La plage de gain varie de -12 dB à +12 dB. Son action est visualisable sur le Vumètre OUTPUT LEVEL.

EQ Bypass : Ce bouton laisse passer le signal sans correction (voir synoptique en page 32). Le bouton BYPASS n'affecte pas le gain d'entrée ou les filtres coupe-bas.

Led EQ Bypass : Cette Led rouge s'allume lorsque le correcteur est en mode "bypass". Notez que le mode "bypass" n'affecte que la section correcteur graphique. Les réglages "INPUT GAIN" et "LOW CUT" restent sans effet lorsque le correcteur est placé en mode "bypass".

Sélecteur "Range" et Leds : Ce bouton définit l'amplitude de l'atténuation/accentuation du correcteur : ±6 dB ou ±15 dB. La Led rouge s'allume pour vous indiquer la sélection de la plage ±15 dB, la Led jaune vous indiquant la sélection de la plage ±6 dB. Notez que le bouton "Range" est placé légèrement en retrait pour éviter toute fausse manipulation dangereuse pour vos matériels audio.

VUmètre Output Level : Ces quatre Leds indiquent le niveau de sortie du correcteur. La Led rouge s'allume à 3 dB en dessous de l'écrétage (marquée +18 dBu). Le VUmètre affiche le niveau du signal en sortie du correcteur, en aval de tous les traitements, limitation comprise.

Led de saturation Clip : Cette LED s'allume dès qu'un signal interne atteint 3 dB en dessous de la saturation. Celle-ci peut survenir dans les cas suivants : 1) le signal d'entrée est supérieur à +22 dBu, 2) le réglage de gain d'entrée est excessif, 3) il y a une accentuation excessive du signal sur les tirettes de fréquence.

VUmètre Gain Reduction : Ces quatre Leds indiquent la réduction de gain appliquée au signal par le réglage de seuil THRESHOLD du limiteur PeakPlus™ dès que le niveau du signal en sortie du correcteur excède ce seuil.

Réglage de seuil du limiteur PeakPlus™ : Ce réglage active le limiteur PeakPlus™. Il définit le seuil au-delà duquel une réduction de ∞:1 sera appliquée. Sa conception est issue du circuit de limitation breveté PeakStopPlus™ que l'on trouve sur les compresseurs/limiteurs dbx 1066 et 1046. Son efficacité varie sur une plage allant de 0 dBu à "OFF" (+24 dBu). Lorsque le réglage de seuil est sur "OFF", le limiteur est inopérant, aucune réduction de gain n'étant appliquée.

Bouton de réduction de bruit dbx Type III™ : Ce bouton active le circuit de réduction de bruit dbx Type III™.

Led du réducteur de bruit dbx Type III™ : La Led jaune s'allume lorsque le circuit de réduction de bruit dbx Type III™ est activé par le bouton TYPE III NR.

Tirettes de fréquence : Chacune de ces tirettes atténue ou accentue le signal à la fréquence spécifiée de ±6 dB ou ±15 dB, en fonction de la position du bouton RANGE. Lorsque toutes les tirettes sont en position centrale (crantée), la réponse du correcteur est plate. Les fréquences ajustables sur les modèles 2031 et 2231 sont espacées d'1/3 d'octave (valeur ISO), alors que les fréquences ajustables du modèle 2215 sont espacées de 2/3 d'octave (valeur ISO).

Bouton Low Cut : Le bouton LOW-CUT active ou désactive le filtre coupe-bas 40 Hz de 18 dB/octave de type Bessel. Lorsque le bouton LOW-CUT est enclenché, le filtre coupe-bas devient actif.

RACCORDEMENT DU CORRECTEUR À VOTRE SYSTÈME

Les correcteurs de la série 20 sont équipés de connecteurs entrée/sortie symétriques, mais peuvent être utilisés avec n'importe quel appareil à connexions symétriques ou asymétriques travaillant à niveau ligne. Pour obtenir de plus amples renseignements sur les possibilités de câblage, consultez le chapitre Considérations sur l'installation en page 13.

Pour raccorder le correcteur à votre système audio, suivez les étapes ci-dessous :

• Avant tout branchement, éteignez tous vos appareils.
• Installez le correcteur dans un rack standard.
  Montez le correcteur à l'aide des vis fournies. Il peut être installé sur ou sous tout appareil ne dégageant pas de chaleur excessive. La température ambiante ne doit pas dépasser 45°C lors de l'utilisation. Malgré que le boîtier soit blindé contre les fréquences radio et autres interférences électromagnétiques, évitez la proximité d'appareils pouvant être sources de ce type d'interférences.
• Réalisez les connexions audio par les XLR, bornier, ou Jacks 6,35 mm (en fonction des besoins de l'application).

Ces trois types de connexions d'entrée et de sortie peuvent être utilisés indifféremment pour des raccordements symétriques ou asymétriques. L'utilisation simultanée de plus d'un connecteur d'entrée pourrait asymétriser la connexion, causer des annulations de phase, court-circuiter deux conducteurs, voire endommager les appareils raccordés au correcteur. Vous pouvez utiliser simultanément plusieurs sorties tant que le résultat de la charge parallèle ne dépasse pas 600Ω.

- Sélectionnez la plage d'atténuation/accentuation avec le bouton RANGE

Note : Veillez à réduire le niveau de vos amplificateurs avant de modifier ce réglage car il est source de transitoire audible.

- Mettez le correcteur sous tension

Connectez le cordon secteur au dos du correcteur. Raccordez la prise au réseau par une prise de puissance suffisante éloignée des câbles audio. Vous pouvez maintenant allumer ou éteindre le correcteur par l'interrupteur situé en face arrière, ou par un interrupteur général déporté. Etant donné la faible consommation des correcteurs de la série 20, ceux-ci peuvent rester constamment sous tension.

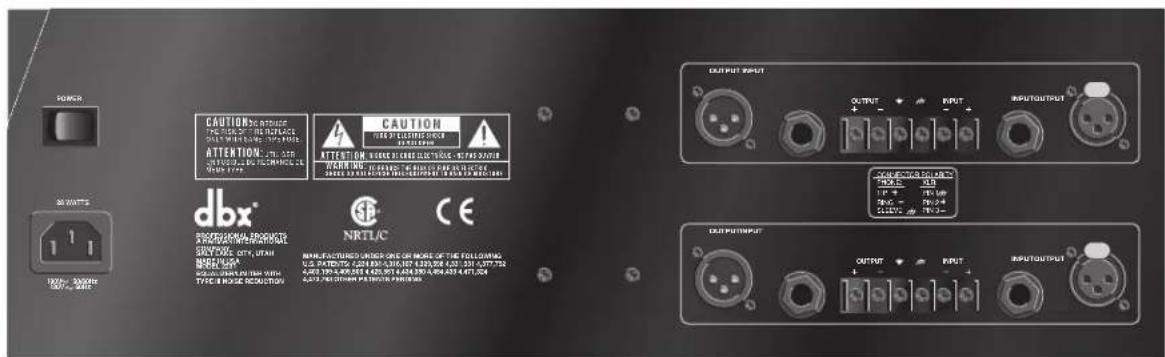

PANNEAU ARRIÈRE

Panneaux arrières

2031 - Correcteur graphique monophonique 31 bandes

2231 - Correcteur graphique à deux canaux 31 bandes

2215 - Correcteur graphique à deux canaux 15 bandes

Prise châssis secteur : Permet le raccordement du cordon secteur du correcteur.

Interrupteur Marche/Arrêt : Permet d'allumer ou d'éteindre le correcteur. Veillez à toujours réaliser les raccordements audio lorsque le correcteur est éteint.

Connexions d'entrée : Il existe trois types de connecteurs disponibles pour les entrées : XLR femelle à verrouillage, Jack stéréo 6,35 mm et bornier. Le niveau d'entrée maximal supporté par le correcteur est de +22 dBu (0.775 Vrms).

Connexions de sortie : Il y a trois types de connecteurs disponibles pour les sorties : XLR mâle, Jack stéréo 6,35 mm, et bornier.

Strap de découplage de masse : En supprimant le strap du bornier, la masse du châssis devient indépendante de la masse électrique du correcteur. Cette opération est parfois nécessaire pour résoudre les problèmes de boucle de masse. En découplant les masses par la suppression du strap, vous devez raccorder la masse du circuit à un autre point de masse de votre chaîne audio, de sorte que le correcteur fonctionne normalement.

Câblages

CONSIDÉRATIONS SUR L'INSTALLATION

Raccordements et câblage : Les correcteurs de la série 20 sont conçus pour travailler à un niveau nominal de +4 dBu. Les correcteurs d'entrée et de sortie peuvent être indifféremment connectés à des sources symétriques ou asymétriques, à condition d'effectuer un câblage correct.

Une ligne symétrique se caractérise par la présence de deux conducteurs portant le même signal, mais de polarité inverse par rapport à la masse. Une ligne asymétrique se caractérise par la présence d'un seul conducteur blindé transportant le signal, le blindage transportant la masse électrique.

Configuration des câbles d'entrée : L'impédance d'entrée du correcteur est de 40 kΩ symétrique et de 20 kΩ asymétrique. Cela rend les entrées des correcteurs de la série 20 parfaitement compatibles avec quasiment toutes les sources basse impédance (inférieures à 2 kΩ).

Configuration des câbles de sortie : Le niveau maximal des sorties des correcteurs sous 600Ω est de +18 dBu.

Pour un rejet optimal des ronflements, évitez de raccorder les masses du signal d'entrée et du signal de sortie du correcteur. La plupart des câbles symétriques (3-conducteurs) ont leur masse connectée aux deux extrémités. Ceci peut induire des boucles de masse et des ronflements. Si les ronflements persistent, essayez de déconnecter la masse d'un ou plusieurs câbles de la chaîne audio, de préférence du côté entrée et non du côté sortie de l'appareil.

UTILISATION ET NOTES DE FONCTIONNEMENT

Les correcteurs graphiques dbx de la série 20 sont des outils de traitement du signal utilisés lorsqu'un contôle précis de la fréquence s'avère nécessaire sur toute l'étendue du spectre sonore.

Utilisés conjointement avec un analyseur de spectre, les correcteurs peuvent permettre d'adapter un système audio à l'environnement acoustique (du studio à la salle de concert) évitant ainsi les résonnances, d'améliorer la clarté et d'aplanir la réponse globale en fréquence de l'environnement. L'analyseur de spectre en temps réel est un outil très utile pour déterminer la correction à appliquer.

Insérez le correcteur graphique entre le signal source (généralement la console) et les amplificateurs de puissance (ou le filtre actif si c'est le cas). Ajustez le niveau et la correction nécessaire pour obtenir la courbe de réponse recherchée. Les potentiomètres à course longue des correcteurs permettent des réglages précis de la courbe de réponse.

Pour obtenir un rapport signal/bruit optimisé, les réglages de gain des éléments de la chaîne audio doivent être correctement effectués. Chaque élément de cette chaîne doit être réglé sur son niveau de fonctionnement nominal en commençant par le premier maillon, en général la console de mixage. Chaque élément doit travailler à son niveau nominal pour obtenir un rapport signal/bruit optimal de cet élément. Les amplificateurs de puissance, derniers éléments de la chaîne, doivent être réglés à puissance maximale disponible pour éviter toute génération de bruit dans la chaîne.

Tous les correcteurs actifs, de par leur nature, induisent du bruit lors de l'atténuation ou de l'amplification des bandes de fréquence, qui altère le rapport signal/bruit du système audio pourtant déjà optimisé. Une correction excessive peut induire une perte de 20 dB ou plus du rapport signal/bruit. Le réducteur de bruit dbx Type III™ a été spécialement conçu pour de telles applications. Ce circuit améliore la réduction de bruit à hauteur de 20 dB, rétablissant ainsi la plage dynamique requise par les systèmes audio professionnels les plus exigeants. La conjonction d'un câblage adapté, d'une bonne gestion des gains associée à l'utilisation de la réduction de gain dbx TYPE III™ vous permettra de supprimer tout bruit de fond de votre système audio.

DEUTSCH

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR

Type : Symétrique, asymétrique

System Performance / Caractéristiques système / Audiodaten / Datos audio

Active la réduction de bruit dbx Type III™

"Bypasse" la section correcteur graphique

(enfoncé): Active le filtre passe-haut 40Hz 18dB/octave de type Bessel

(enfoncé): Sélectionne la plage d'atténuation/accentuation +/- 6dB ou +/- 15dB

VUmètre 4-Leds (verte, verte, jaune, rouge) à -10, 0, +10, et +18dBu

VUmètre 4-Leds (toutes rouges) à 0, 3, 6, et 10dB

Power Supply / Secteur / Netzteil / Alimentación de corriente

Operating Voltage: 100VAC 50/60Hz, 120VAC 60Hz; 230VAC 50/60Hz

Tension:

Netzspannung:

Tensión de regimen:

Power Consumption: 2031 15W; 2215 28W; 2231 28W

Consommation:

Leistungsaufnahme:

Consumo de energía:

Connecteur secteur : Prise châssis IEC

Poids à l'expédition: 2031: 3,8 kg

Note : Caractéristiques sujettes à modifications.
