BEDIENUNGSANLEITUNG MultiMix 10 ALESIS

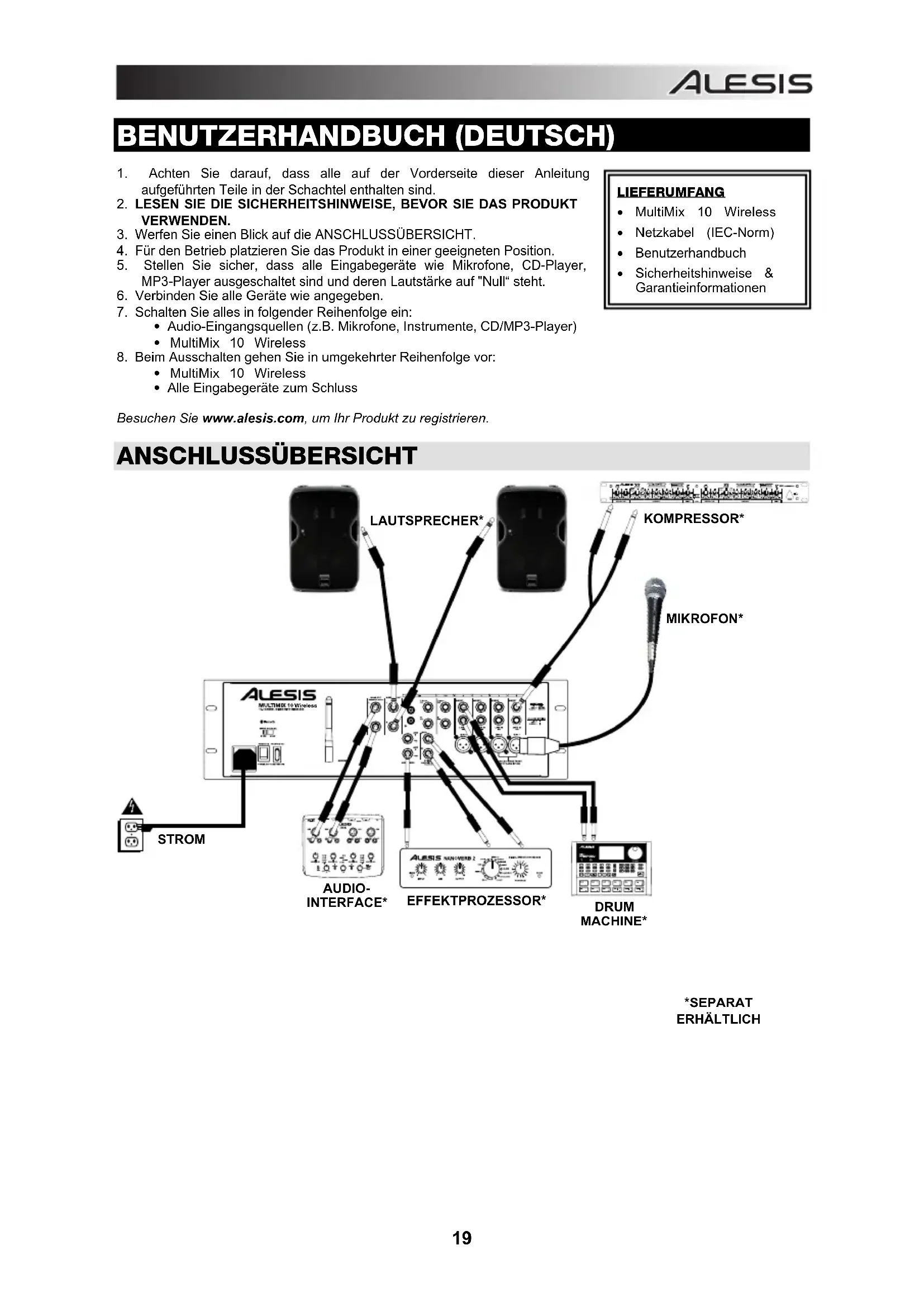

BENUTZERHANDBUCH (DEUTSCH)

1. Achten Sie darauf, dass alle auf der Vorderseite dieser Anleitung aufgeführten Teile in der Schachtel enthalten sind.
2. LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.
3. Werfen Sie einen Blick auf die ANSCHLUSSÜBERSICHT.
4. Für den Betrieb platzieren Sie das Produkt in einer geeigneten Position.
5. Stellen Sie sicher, dass alle Eingabeggeräte wie Mikrofone, CD-Player, MP3-Player ausgeschelt sind und deren Lautstärke auf "Null" stehen.
6. Verbinden Sie alle Geräte wie angegeben.
7. Schalten Sie alles in folgender Reihenfolge ein:

Audio-Eingangsquellen (z.B. Mikrofone, Instrumente, CD/MP3-Player)
MultiMix 10 Wireless

1. Beim Ausschalten gehen Sie in umgekehrter Reihenfolge vor:

MultiMix 10 Wireless
- Alle Eingabegeräte zum Schluss

Besuchen Sie www.alesis.com, um Ihr Produkt zu registrieren.

LIEFERUMFANG

MultiMix 10 Wireless
- Netzkabel (IEC-Norm)
Benutzerhandbuch
- Sicherheitshinweise & Garantieinformationen

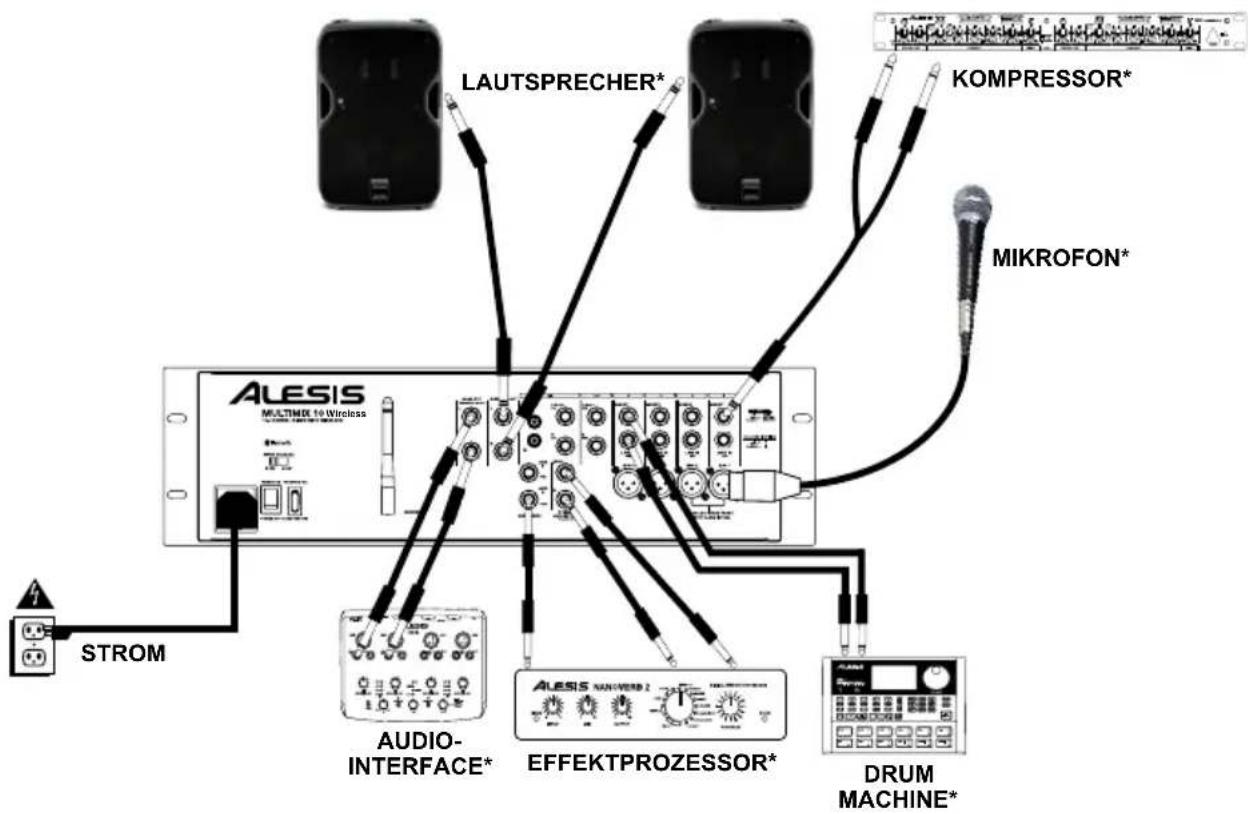

ANSCHLUSSÜBERSICHT

*SEPARAT ERHÄLTLICH

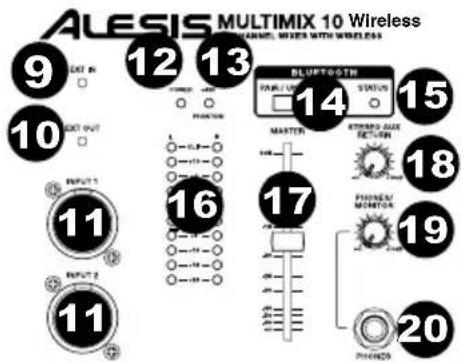

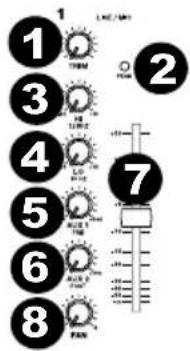

VORDERSEITE

1. Trim - Regelt den Eingangspegel des Kanals. Stellen Sie diesen Regler so ein, dass die Peak-LED bei der laustesten Passage aufleuchtet. Reduzieren Sie den Wert anschließend, damit die Peak-LED nicht mehr leuchtet.
2. Peak LED - Sobald das Signal übersteuert, blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des Gain-Reglers oder des Kanal-Faders. Hinweis: Vermeiden Sie unbedingt eine Übersteuerung ("Clipping") des Verstärkers. Clipping tritt auf, wenn die Endstufe verzerrt und über ihre Grenzgen goes. Verstärkerverzerrung ist DIE Hauptursache für Laatsprecherstörungen.
3. Hi EQ-Bis zu 15dB Anhebung oder Absenkung des 12 KHz Frequenzbereichs.
4. Lo EQ - Bis zu 15dB Anhebung oder Absenkung des 80 Hz Frequenzbereichs.
5. Aux 1 - Sendet das Kanalsignal an zusätzliche Prozessoren, Bühnenmonitore oder Kopfhörerversteller. Aux 1 ist ein Pre-Fader, d.h. das Signal wird vor der Kanal-Fader-Position verarbeitet. Aux 1 eignet sich ideal dafür, ein Signal an Monitore oder Kopfhörerversteller zu senden.
6. Aux 2 - Sendet das Kanalsignal an zusätzliche Prozessoren, Bühnenmonitore oder Kopfhörerversteller. Aux 2 ist Post-Fader, d.h. das Signal wird nach der Kanal-Fader-Position verarbeitet. Aux 2 ist ideal für das Senden eines Signals an externe Prozessoren.
7. Kanal-Fader - Steuert die Pegel der Mic- und Line-Eingänge.
8. Pan/Bal (Balance) - Leitet das Ausgangssignal an den linken oder rechten HAUPTAUSGANG. Panning-Regler finden sich bei Mono-Kanälen, und senden die Mono-Quelle entweder an den linken oder den rechten Laatsprecher oder irgendwo dazwischen. Balance-Regler finden sich auf Stereo-Kanälen, die eine Stereo-Quelle nehmen und die relative Lautstärke der Kanäle variieren, so dass der linke Kanal nicht aus dem rechten Laatsprecher kommt, wenn die Balance-Regler ganz nach rechts gedreht werden und umgekehrt.
9. Ext In - 1/8" Stereo-Line-Eingang für die Kanäle 9 und 10.
10. Ext Out - 1/8" Stereo-Ausgang, der die Hauptausgänge spiegelt.
11. Mic-Eingang 1/2 - XLR-1/4" Combo-Eingänge für die Verwendung mit dynamischen und Kondensatormikrofonen. Die Pegel werden entweder mit Kanal-Fader 1 oder 2 gesteuert. Wenn die Mic-Eingänge 1 und 2 an der Frontplatte verwendet werden, werden Mic-Eingänge 1 und 2 an der Rückseite deaktiviert.
12. Power LED - Zeigt an, ob MultiMix 10 Wireless ein- oder ausgeschaltet ist.
13. Phantomspeisung Power-LED - Zeigt an, ob die Phantomspeisung fur die Mikrofoneingänge aktiviert ist.
14. Koppeln/Entkoppeln - Drücken Sie die Taste Koppeln/Entkoppeln, um ein Bluetooth®-Gerät zu koppeln oder ein gekoppeltes Bluetooth-Gerät zu entkoppeln.
15. Koppel-LED - Die Koppelstatus-LED leuchtet auf, wenn MultiMix 10 Wireless mit einem Bluetooth-Audiogerät gekoppelt ist.
16. LED-Anzeigen - Zeigen die Pegel der Hauptausgabe an.
17. Master Fader - Regelt die Lautstärke des Hauptausgangs inklusive Mic-/Line-Eingänge, Ext. In und Audio eines gekoppelten Bluetooth-Geräts.
18. Stereo Aux Return - Steuert den Signalpegel, der von den Aux-Eingangen zurückgeschlaffen wird.
19. Regler Kopfhörer/Monitor - Regelt den Signalpegel, der an den Monitor- und Kopfhörerausgang gesendet wird.
20. Kopfhorerausgang - Schlieben Sie die Kopfhorer an diesen 1/4" Stereoausgang an.
    Hinweis: Um Unterbrechungen während der Wiedergabe zu vermeiden, empfehlen wir Ihnen, Ihr Bluetooth-Gerät in den Flugmodus zu bringen und jegliche Alarme oder Hinweise zu deaktivieren bevor Sie Bluetooth aktivieren.

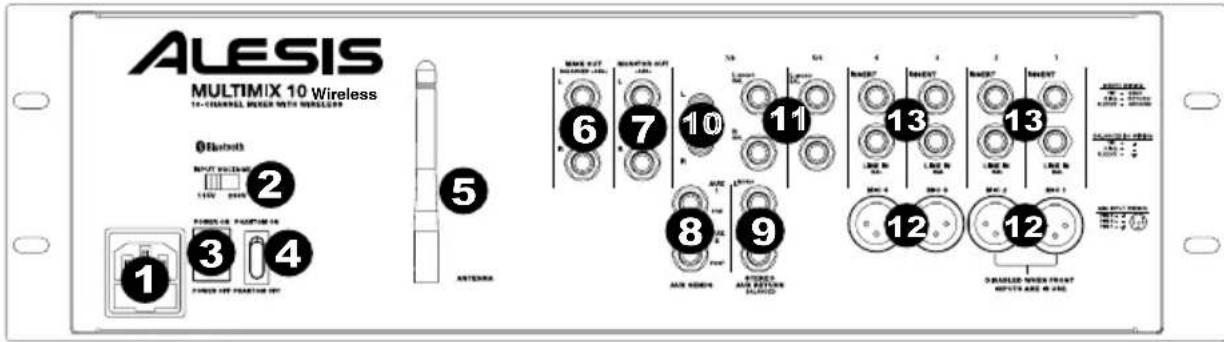

RÜCKSEITE

1. Stromkabeleingang (IEC) - Stecken Sie das mitgelieferte Netzkabel hier an.
2. Spannungswahlschalter* - Wenn Ihr Gerät über einen Spannungswahlschalter verfügbar, sollen den Sie die Einstellung nur bei Bedarfändern (z.B. wenn Sie in ein Land oder eine Region mit entsprechender Spannung reisen). Die Wahl der falschen Spannung kann das Gerät beschädigen.
3. Ein-/Ausschalter - Schaltet Ihr MultiMix 10 Wireless ein bzw. aus.
4. Schalter für Phantomspeisung - Phantomspeisung (+48V) für Kondensatormikrofone. Die Phantomspeisung liegt an den XLR-Mikrofoneingangen an.
5. Antenne - Stellt den Empfang des Signals ein, das von einer Bluetooth-Quelle wie PC, Mac, iOS-Gerät, Android® etc. empfangen wird.
6. HAUPTAUSGANG - Verwenden Sie handelsübliche 1/4"-Kabel, um diesen Ausgang an ihre HiFi-Anlage, ihren Recorder oder Ihr Verstärkersystem anzuschreiben. Regulieren Sie die Lautstärke dieses Ausgangs mit dem MASTER Fader.
7. MONITORAUSGANG - Verwenden Sie handelsübliche 1/4"-Kabel, um diesen Ausgang an Ihr Monitor- oder Verstärkersystem anzuschreiben. Regulieren Sie die Lautstärke dieses Ausgangs mit dem Regler KOPFHÖRER/MONITOR.
8. Aux Sends - Mit den zwei 1/4"TRS-Aux-Sends (Mono) können Sie Effekte verbinden, die mit dem Quellsignal (oder dem "trockenen" Signal) gemisch werden können. Ein typisches Beispiel wurde ein Aux Send für ein Hallgerät zu verwenden und das andere Aux Send für den Monitor-Mix für die Musiker.
9. Stereo Aux Return - Sie können die Ausgabe eines externen Gerätes über 1/4"-Mono-Kabel mit diesen Eingängen verbinden. Diese Eingänge werden üblicherweise für externe Effektgeräte verwendet, können aber auch wie zusätzliche Eingangskanäle für Synthesizer, Drum Machines u. Ä. verwendet werden. Wenn Sie über eine Mono-Tonquelle verfügen, so verbinden Sie diese mit der linken Buchse. Die Tonquelle wird sowohl links als auch rechts zu horen sein.
10. Ext In (RCA) - Diese Stereo-Cinch-Buchsen akzeptieren Signale von Endverbrauchergeräten (-10dBV), also Quellen wie Kassettenrekorder, CD-Player und MP3-Player. Schlieben Sie an diese Buchsen ausschließlich Endverbrauchergeräte an. Professionelle Geräte mit einer Betriebsfrequenz von +4 dBu wurden verzerren, es sei Denn Sie senken die Lautstärke solcher Geräte deutlich ab.
11. Stereo Line-Eingang - Schlieben Sie Line-Geräte mit 1/4 -Kabeln an diese Eingänge an.
12. Mic/Line In** - Die ersten vier Kanäle des Mixers akzeptieren Mikrofone über die XLR-Anschlüsse oder Mono Line-Quellen über die 1/4"-Anschlüsse. Die Kanäle 9/10 konnen mit Ext In oder mit einem gekoppelten Bluetooth-Gerät verwendet werden.

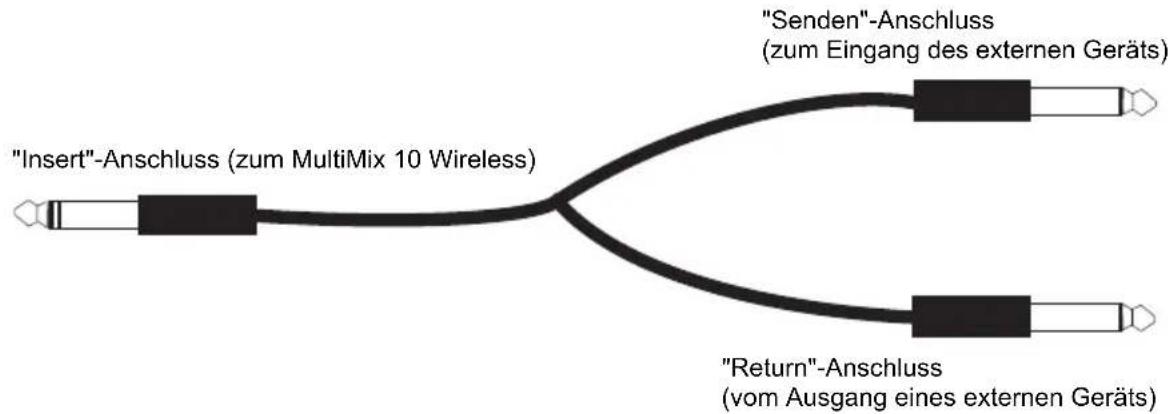

13. Insert - Mit den 1/4" TRS-Buchsen der Kanäle 1-4 konnen Sie externe Prozessoren (Gates, Kompressoren, Pitchkorrekturgeräte etc.) in den Signalpfad dieser Kanäle einbinden. Das Insert-Signal wird direkt nach dem Vorversteller (Steuerung über TRIM-Regler) und vor dem Kanal-EQ und Fader in den Kanal geschlossen. Die Insert-Buchsen erfordern die Verwendung eines "Insert"-Kabels, das einen TRS-Stecker (Tip-Ring-Sleeve) an einem Ende hat, um es mit dem MultiMix 10 Wireless zu verbinden, und zwei TS-Stecker (Tip-Sleeve) am anderen Ende. Stecken Sie den "Send"-Stecker in den EINGANG Ihres externen Prozessors. Dann stecken Sie die "Return"-Stecker in den AUSGANG Ihres Prozessors. Werfen Sie einen Blick auf die Anschlussübersicht für Insert-Kabel unter VERWENDUNG DES MULTIMIX 10 WIRELESS FÜR MULTITRACK AUDIO-RECORDING.
    *ACHTUNG: Wenn Ihr Gerät über einen Wahlschalter verfügt, sollenn Sie nur dann Änderungen vornehmen, wenn es notwendig ist (z.B. wenn Sie in ein Land oder eine Region mit entsprechlicher Spannung reisen). Die Wahl der falschen Spannung kann das Gerät beschädigen.
    **ACHTUNG: Die Kanale 1-4 haben jeweils Mic- und Line-Level-Eingänge. Schlieben Sie entweder ein Mikrofon oder ein 1 / 4" -Kabel an den Mic-/Line-Kanal an, verbinden Sie jedoch nie beiden Kabel mit dem gleichen Kanal. In extremen fällen konnte dies das Mikrofon beschädigen.
    Hinweis: Wenn Sie einen standardmäßigen Plattenspieler an Ihr MultiMix 10 Wireless anschließen möchten, verwenden Sie einen speziellen Phono-to-Line-Vorversteller.

ANSCHLUSS VON ELEKTRISCHEN GITARREN UND BASSEN

E-Gitarren und Basse konnen ebenfls an die 1/4" Line-Eingange angeschlssen werden. Die Kombination aus Trim-Steuerung und Fader-Pegel auf der Vorderseite bietet ausreichende Verstarkung, um diese Quellen zu verwenden. Beachten Sie jedoch, dass die Line-Eingange eine relativ niedrige Impedanz haben, während die meisten E-Gitarren und Basse am besten klingen, wenn sie an einen Eingang mit hoher Impedanz angeschlssen werden, etwa im Bereich um 200k Ohm oder hoher. Die daraus resultierende Fehlanpassung der Impedanz kann den Klang der Gitarre oder Bass dampfen. Wenn dies der Fall ist, verwenden Sie eine Direct Box, um hochohmige Instrumente an das MultiMix 10 Wireless anzuschreiben.

VERWENDUNG DES MULTIMIX 10 WIRELESS FÜR MULTITRACK AUDIO-RECORDING

Die Insert-Buchse kann auch als direkter Ausgang für Multitrack-Recorder verwendet werden. "Send" bietet das sauberste Mikrofonvorstärkersignal, indem das Signal an den Recorder gesendet wird, bevor es den EQ des Mixers und den Kanal-Fader erreicht. Verwenden Sie ein handelsübliches TRS-Kabel und stecken Sie den Stecker an der Seite ins Mischpult bis Sie das erste "Klick" horen (bis zum Ring-Anschluss). Dadurch wird das Vorverstärkersignal an den Rekorder gesendet, undzarohne den normalen Signafluss durch den Mixer zu unterbremen.

KOPPELN EINES BLUETOOTH-GERÄTS

1. Schalten Sie Ihr Bluetooth-Gerät ein.
2. Schalten Sie das MultiMix 10 Wireless ein.
3. Drücken Sie am MultiMix 10 Wireless die Taste Koppeln/Entkoppeln. Hinweis: Sie konnen iPhone®, iPad®, Computer (Mac/PC) oder Android-Geräte koppeln, die über Bluetooth verfügen und A2DP unterstützen. Android-Anwender sollenn eine Aktualisierung ihres OS in Betrachtziehen, wenn es beim Koppeln oder bei der Musikwiedergabe zu Problemen kommt.
4. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts,uchen Sie "Alesis MultiMix" und verbinden Sie die Geräte.
   Hinweis: Wenn Ihr Bluetooth-Gerät die Eingabe eines Koppel-Codes verlangt, geben Sie '0000' ein.
5. Die Koppel-LED des MultiMix 10 Wireless wird dauerhaft leuchten, wenn das Gerät gekoppelt ist. Hinweis: Wenn Ihr Bluetooth-Gerät nicht mit dem Mixer gekoppelt werden kann, drücken Sie am Mixer die Taste Koppeln/Entkoppeln, um alte Bluetooth-Verbindungen zu trennen und das Bluetooth-Modul zusückzusetzen.
6. Um zu trennen, drucken Sie am MultiMix 10 Wireless die Taste Koppeln/Entkoppeln.
7. Um ein anderes Bluetooth-Gerät zu verbinden, wiederholen Sie die Schritte 4-5.

Hinweis: Die bestmögliche Reichweite wird erreicht, wenn Sie Geräte mit Bluetooth 4.0 verwenden.

SPECIFICATIONS

Input Voltage: 115-230V AC, 50-60Hz

Frequency Response: 20Hz - 50kHz ± 0.5dB

Dynamic Range: 108dB
