BEDIENUNGSANLEITUNG MULTIMIX 8 LINE ALESIS

FRANÇAIS ( 13 – 17 ) KURZANLEITUNG DEUTSCH ( 18 – 22 )

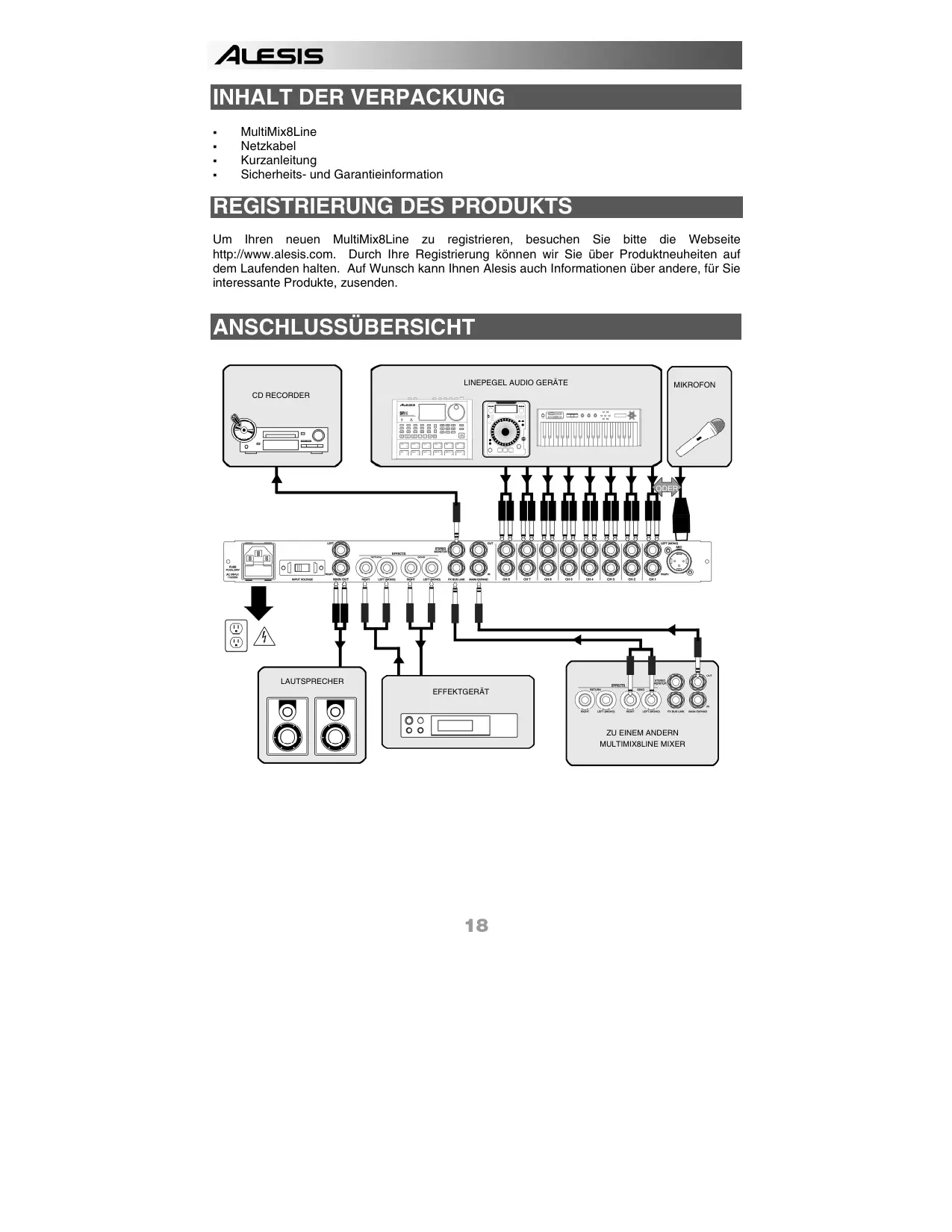

INHALT DER VERPACKUNG

MultiMix8Line Netzkabel Kurzanleitung Sicherheits- und Garantieinformation

REGISTRIERUNG DES PRODUKTS

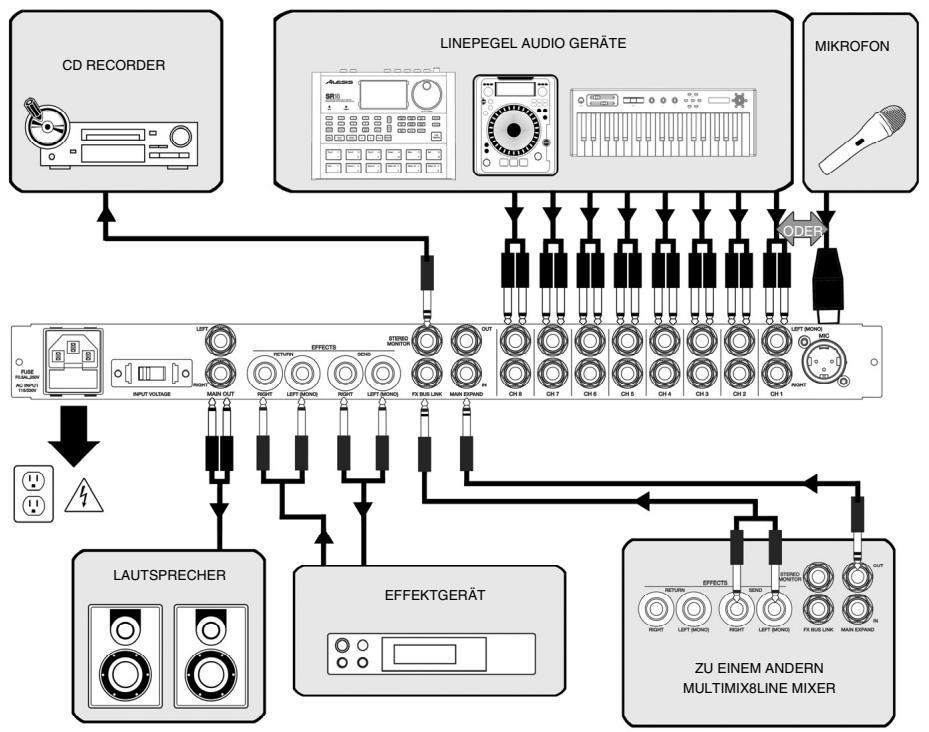

Um Ihren neuen MultiMix8Line zu registrieren, besuchen Sie bitte die Webseite http://www.alesis.com. Durch Ihre Registrierung können wir Sie über Produktneuheiten auf dem Laufenden halten. Auf Wunsch kann Ihnen Alesis auch Informationen über andere, für Sie interessante Produkte, zusenden. ANSCHLUSSÜBERSICHT

LINEPEGEL AUDIO GERÄTE

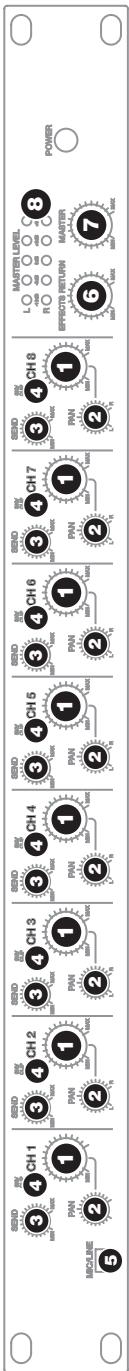

ÜBERBLICK ÜBER DIE VORDERSEITE

VOLUME Stellt die Lautstärke für jeden Kanal ein

MAX Stellt die Signalstärke ein, die zu einem externen Effektgerät gesendet wird. SEND arbeitet im "post-fader" Betrieb, was bedeutet, dass der gesendete Signalpegel zum externen Effekt durch die Einstellung des VOLUME Reglers des Kanals beeinflusst wird. MIN

CH 7 MIN Werden normale Signalpegel im Kanal abgespielt, leuchtet diese LED grün. Um Verzerrungen zu minimieren, sollten Sie die Lautstärke an der Signalquelle verringern, sobald die LED rot (Clip) blinkt.

MAX Für den ersten Kanal können Sie das Signal zwischen MICROPHONE Eingang oder LINE Eingang auswählen.

MAX Justiert die Stärke des Signals, welche von einem externen Effektgerät zurück in den Mixer gelangt.

Stellt die Gesamtlautstärke am MAIN OUTPUTS Ausgang ein.

MASTER LEVEL AUSSTEUERUNGSANZEIGEN

Hier wird Ihnen die Gesamtlautstärke für optimale Pegelaussteuerung angezeigt. Der Pegel des MultiMix8Line bei der 0dB Markierung der Aussteuerungsanzeigen entspricht 0dBu. MIN

SEND PAN Definiert die Signalposition im Stereopanorama. Bei Stereoanschlüssen funktioniert besitzt der Regler eine BALANCE Funktion, welche den Pegel der linken Signalseite absenkt, wenn der Regler nach rechts gedreht wird (und umgekehrt). MAX

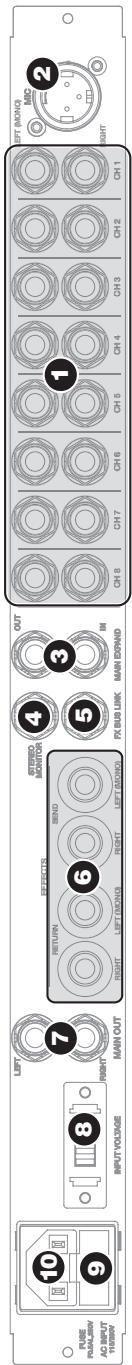

ÜBERBLICK ÜBER DIE RÜCKSEITE

Schließen Sie Stereoquellen an die (LEFT) und (RIGHT) Buchsen an. Bei Monoquellen verwenden Sie nur den (LEFT) Anschluss. Dadurch wird das Signal auf beide Eingänge geroutet. Die Eingänge sind unsymmetrisch verschaltet. CH 1 RIGHT

MAIN EXP EXPAND AND CH 7 CH 6 Sie müssen sich für das MIC oder LINE Signal im Kanal 1 entscheiden. Es ist nicht möglich, im Kanal 1 ein Mikrofon und ein Line Signal gleichzeitig zu verwenden. Da der MultiMix8Line keine Phantomspannung besitzt, sollten Sie sicherstellen, dass Ihr Mikrofon zum Betrieb keine Phantomspannung benötigt. Nachdem Sie alle Klangquellen angeschlossen haben, stellen Sie die Lautstärken, Panoramapositionen und Aux Send Pegel ein. (Aux Send und Return erklären wir weiter unten.)

115/230V AC INPUT F0.5AL,250V Der MAIN EXPAND OUT Signalweg wird vor den EFFECTS RETURN und MASTER Reglers abgeleitet. Deshalb wird jedes Signal dieser Buchse nicht durch die Position dieser Regler beeinflusst.

INPUT VOL VOLTAGE AGE RIGHT

FUSE MAIN EXPAND IN und OUT Buchsen Sie können so viele MultiMix8Line Mixer miteinander verschalten, wie Sie wollen. Dazu verbinden Sie die MAIN EXPAND OUT Buchse des Mixers A mit den MAIN EXPAND IN Buchse des Mixers B. Verbinden Sie auf die gleiche Art und Weise weitere Mixer (OUT B nach IN C, OUT C nach IN D, usw.). Für diese Verbindung benötigen Sie ein 6,3 mm Stereoklinkenkabel. Der letzte Mixer in der Kette regelt die Gesamtlautstärke für alle Signale, die an die verschiedenen Mixer angeschlossen sind. Den Master Mixer schließen Sie über die MAIN OUTPUT Ausgänge an Ihren Verstärker, Ihr Lautsprechersystem oder Ihr PA System an. RIGHT SEND RETURN

Wählen Sie mit dem Schalter auf der Vorderseite entweder den MIC oder LINE Eingang für Kanal 1. Bitte beachten Sie, dass ein Mikrofon mit einem XLR Kabel am XLR Eingang (3-Pin) angeschlossen sein muss und immer als Monosignal behandelt wird. CH 4 CH 3 CH 2 Verwenden Sie bitte 6,3 mm Monoklinkenkabel zur Verbindung. Der MultiMix8Line ermöglicht eine Gain Verstärkung, die für die meisten Anwendungen von 10dbV (Consumerpegel) und +4dBu (professioneller Pegel).

Diesen zusätzlichen unsymmetrischen Ausgang können Sie mit einem Kopfhörerverstärker, Auxiliary Recorder oder einem anderen Gerät verbinden. Dieses Signal wird NACH dem MASTER Regler abgegriffen: der Pegel wird durch die MASTER Lautstärkeneinstellung beeinflusst. Zum Anschluss des STEREO MONITOR Ausgangs an Stereo Geräte mit getrennten Links/Rechts Eingängen verwenden Sie ein 6,3mm Stereo/Dual Mono Kabel. Ein normales "Insert" Kabel eignet sich dafür hervorragend. Schließen Sie den Stereoklinkenstecker an den MultiMix8Line an. Dann verbinden Sie die beiden Monostecker mit dem Zielgerät – die Spitze führt das linke Signal und der Schaft das rechte Signal.

Falls Sie zwei MultiMix8Line Mixer einsetzen, können Sie diese so miteinander vernetzen, dass sie sich einen externen Effektprozessor teilen. Verwenden Sie dazu ein 6,3 mm Stereoklinke / Dual 6,3 mm Monoklinkenkabel, wie zum Beispiel ein normales "Insert" Kabel. Verbinden Sie die beiden 6,3 mm Monoklinken mit dem EFFECTS SEND des ersten Mixers (Spitze = links, Schaft = rechts). Schließen Sie die 6,3 mm Stereoklinke an den zweiten Mixer an. Verbinden Sie das externe Effektgerät mit dem EFFECTS SEND und EFFECTS RETURN Buchsen des zweiten Mixers. Die AUX SEND Pegel beider Mixer werden zum Effektgerät geführt. Die Lautstärke des Effektsignals können Sie mit dem EFFECTS RETURN Regler des zweiten Mixers einstellen.

STEREO EFFECTS SEND und RETURN Schließen Sie an diese Buchsen ein Hallgerät (wie das Alesis MidiVerb4) oder ein anderes Effektgerät an, um Ihren Mix durch Effekte zu veredeln. Verbinden Sie den EINGANG des Effektgerätes mit den EFFECTS SEND Buchsen des Mixers. Schließen Sie den AUSGANG des Effektgerätes an die EFFECTS RETURN Buchsen an. Sollten Sie einen Mono Effektprozessor verwenden, schließen Sie nur die LEFT (MONO) Buchsen des MultiMix8Line an. Indem Sie nur die LEFT (MONO) Buchse verwenden, hören Sie das Effects Return Signal an beiden LEFT und RIGHT Ausgangskanälen. Nachdem Sie das Effektgerät angeschlossen haben, können Sie mit dem AUX SEND Regler in jedem Kanal die Stärke des Effekts, der zum Kanalsignal hinzugemischt wird, einstellen. Stellen Sie Ihre Effektgerät auf "100% Effekt (Wet)" ein, damit er nur das Effektsignal zurück zum MultiMix8Line überträgt. Dadurch wird es Ihnen leichter fallen, den richtigen Effektpegel mit den AUX SEND Regler des jeweiligen Kanals und dem Master EFFECTS RETURN Regler zu bestimmen. Da diese Verbindungen unsymmetrisch Monoklinkenkabel zum Anschluss.

geführt werden, verwenden Sie 6,3

MAIN OUTPUTS Schließen Sie den MultiMix8Line über diese Summenausgänge an einen Verstärker, an aktive Monitore oder an Ihr PA System an. Die Ausgänge sind symmetrisch verschaltet, weshalb Sie die besten Ergebnis mit 6,3 mm Stereoklinkenkabel erzielen. Der MAIN OUTPUT Pegel wird mit dem MASTER Lautstärkeregler eingestellt.

SPANNUNGSWAHLSCHALTER SEHR WICHTIG! Schieben Sie den Spannungswahlschalter in die Positionsmarkierung, die der Spannung für Ihr Land entspricht.

SICHERUNG Anwender können die Sicherung selbst ersetzen. Um einen zuverlässigen Betrieb zu gewährleisten, sollten Sie die Sicherung nur durch eine, die auch die auf der Rückseite des Gerätes aufgedruckten Spezifikationen erfüllt, ersetzen.

NETZBUCHSE Der MultiMix8Line besitzt ein integriertes Netzteil. Bitte verwenden Sie ein IEC Netzkabel, um es mit einer Stromquelle zu verbinden.

SPEZIFIKATIONEN TEST CONDITIONS - Master Pegel = maximal - Effects Return Pegel= minimum - Signalführung zum links/Monoeinganskanal im Test - Für Kanal im Test, Gain = Mitte, Pan = Mitte, Effects = Minimalstellung - Für alle anderen Kanäle, Gain = Minimalstellung, Pan = Mitte, Effects = Minimalstellung
