BEDIENUNGSANLEITUNG IN 500 Compact MEDISANA

Bitte sorgfältig lesen!

DE Gebrauchsanweisung

1 Sicherheitshinweise 1
2 Wissenswertes 5
3 Anwendung 6
4 Verschiedenes 8
5 Garantie 13

GB Manual

Klappen Sie bitte diese Seite auf und lassen Sie sie zur schnellen Orientierung aufgeklappt.

① Geräte-Anschluss für Luftschlauch
② Luftfilter (mit Abdeckung)
3 Ein/Aus-Schalter
4 Tragegriff
⑤ Verriegelung für Staufachdeckel
6 Staufach
7 Lüftungsschlitze
8 Verneblerhalterung
9 Deckel für Netzkabelfach
10 Staufachdeckel

Verneblerset

11 Vernebler-Anschluss für Luftschlauch
12 Verneblertank
13 Stutzen
14 Zerstäuberkopf (blau, Partikelgröße 3,5 - 4,5 μm)
15 Vernebleroberteil
16 Verbindungsstück für Mundstück und Nasenadapter
17 Luftschlauch
18 Erwachsenenmaske mit Maskenverbindungsstück
19 Kindermaske mit Maskenverbindungs- stück
20 Nasenadapter für Erwachsene
21 Nasenadapter für Kinder
22 Mundstück
23 Ersatz-Luftfilter

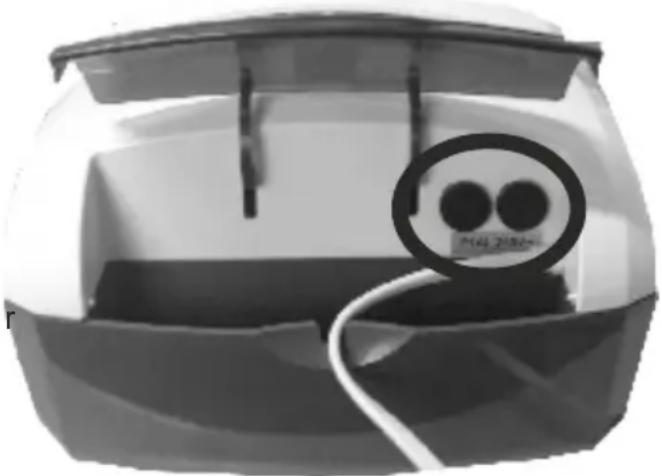

24 Ersatz-Sicherungen (nur Art. 54530)

25 Zerstäuberkopf (rot, Partikelgröße 4,5 - 6,0 μm, nur Art. 54530)

26 Zerstäuberkopf (gelb, Partikelgröße 3,0 - 4,0 μm, nur Art. 54530)

GB

Compressor unit

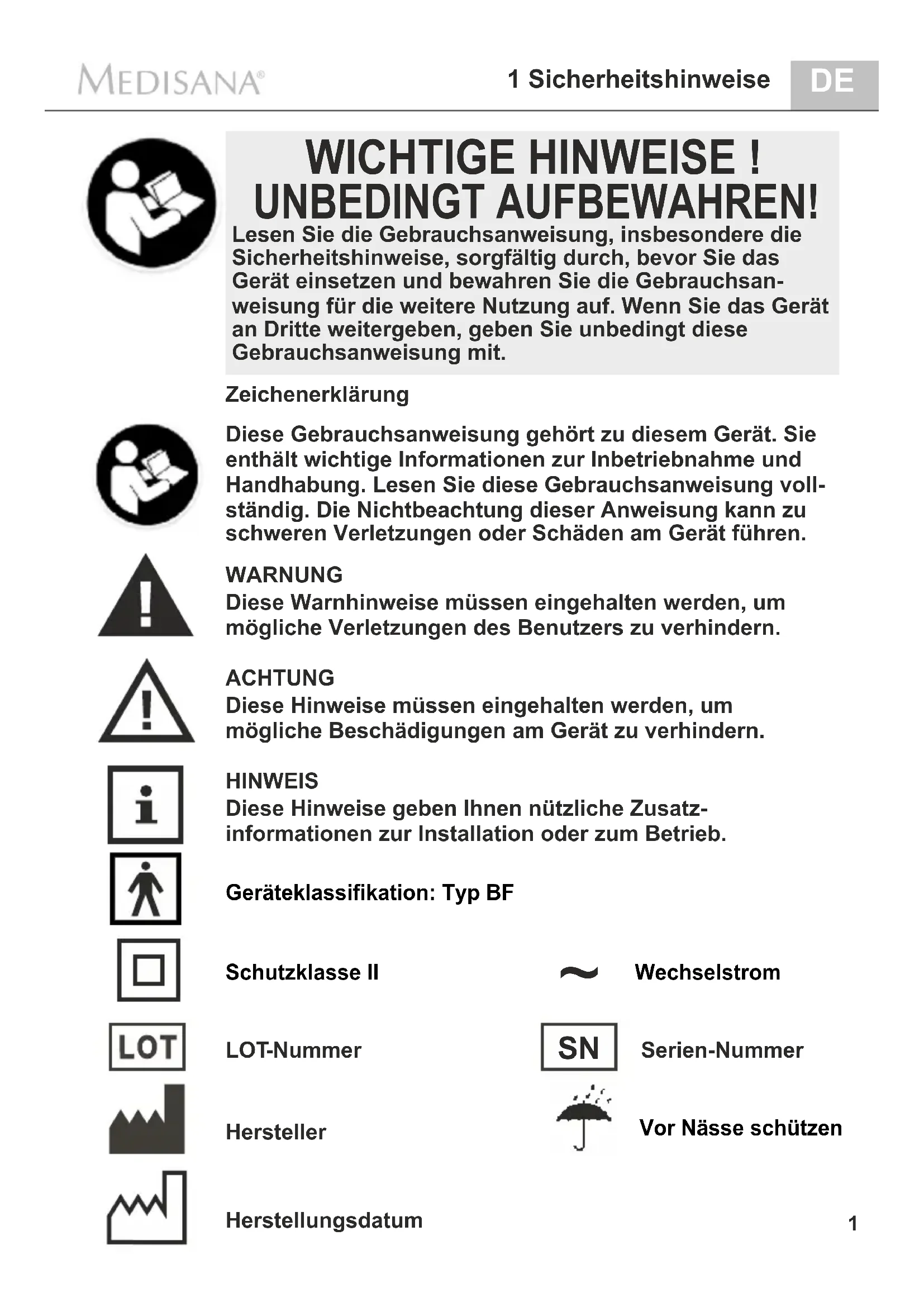

WICHTIGE HINWEISE! UNBEDINGT AUFBEWAHREN!

Lesen Sie die Gebrauchsanweisung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie die Gebrauchsanweisung für die weitere Nutzung auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie unbedingt diese Gebrauchsanweisung mit.

Zeichenerklärung

Diese Gebrauchsanweisung gehört zu diesem Gerät. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie diese Gebrauchsanweisung vollständig. Die Nichtbeachtung dieser Anweisung kann zu schweren Verletzungen oder Schäden am Gerät führen.

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät zu verhindern.

HINWEIS

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

Geräteklassifikation: Typ BF

Schutzklasse II

Wechselstrom

LOT-Nummer

Serien-Nummer

Hersteller

Vor Nässe schützen

Herstellungsdatum

1.1 Sicherheits- hinweise

Bestimmungsgemäßer Gebrauch

• Der MEDISANA Inhalator IN 500 Compact/ IN 550 Pro ist für die orale oder nasale Inhalationstherapie mit Medikamentenaerosol in privaten Haushalten bestimmt. Das Gerät darf nur von Patienten, die sich eingehend mit der Funktion des Gerätes vertraut gemacht haben und mit einem vom Arzt oder Apotheker verordneten bzw. empfohlenen, flüssigen Medikament benutzt werden.
• Der Benutzer muss vorher diese Gebrauchsanweisung gelesen, deren Inhalt und die Bedienung des Gerätes verstanden haben.
• Beachten Sie immer die Angaben in den Begleitinformationen des zu inhalierenden Medikaments bzw. folgen Sie den Anweisungen Ihres Arztes oder Apothekers.

Gegenanzeigen

• Der MEDISANA Inhalator IN 500 Compact/ IN 550 Pro darf nur von Personen benutzt werden, die selbstständig atmen können und bei Bewusstsein sind.

• Das Gerät ist nicht für Anwender geeignet, die über eine operativ hergestellte Öffnung der Luftröhre (Tracheostoma) atmen.

• Benutzen Sie das Gerät nur entsprechend seiner Bestimmung laut Gebrauchsanweisung. Bei Zweckentfremdung erlischt der Garantieanspruch.

• Jede andere Verwendung als die hier beschriebene ist nicht sachgemäß und als gefährlich einzustufen. Bei nicht bestimmungsgemäßer Verwendung geht die Haftung für die sichere Funktion des Gerätes auf den Anwender über.
  • Die Dauer einer einzelnen Anwendung darf 20 Minuten nicht übersteigen.
• Benutzen Sie nur originale Zusatz- und Ersatzteile des Herstellers.
• Verwenden Sie nur für die Inhalationstherapie geeignete Medikamente in flüssiger Form. Bevor Sie eine Therapie mit dem Gerät beginnen, besprechen Sie mit Ihrem Arzt oder Apotheker Anwendungsdauer, Dosierung, Anwendungshäufigkeit und die Auswahl der Medikamente.
• Benutzen Sie kein reines Wasser für die Verneblung.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Kleinteile wie z.B. der Luftfilter, könnten verschluckt werden. Lagern und entsorgen Sie deshalb alle Kleinteile für Kinder unerreichbar.
• Benutzen oder lagern Sie das Gerät nicht an Orten, wo es giftigen Dämpfen oder flüchtigen Substanzen ausgesetzt ist.
• Betreiben Sie das Gerät nicht in der Nähe von Anästhesiemittelgemischen, die durch Luft oder Sauerstoff entflammbar sind.
• Vermeiden Sie den Kontakt mit spitzen oder scharfen Gegenständen.
• Die Lüftungsschlitze ⑦ des Gerätes müssen immer frei sein. Stellen Sie das Gerät nicht an Orten auf, wo die Lüftungsschlitze blockiert werden könnten und legen Sie keine Gegenstände auf das Gerät (z.B. Handtücher, Decken usw.).

- Blockieren Sie in keinem Falle die Luftfilterabdeckung 2.

- Führen Sie keine Gegenstände oder Körperteile (Finger u.ä.) in das Geräteinnere ein.

- Das Gerät darf nicht auf Teppichböden oder in stark staubbelasteter Umgebung (wie z.B. unter dem Bett) betrieben werden.

- Der Vernebler ist nicht für die Verwendung in Anästhesie-Atemsystemen oder für Lungenbeatmungssysteme geeignet.

- Benutzen Sie das Gerät nie beim Baden oder Duschen.

- Benutzen Sie das Gerät nicht in Umgebungen mit mehr als 40°C Raumtemperatur.

- Lassen Sie das Gerät nicht draußen oder in feuchter Umgebung stehen. Das Gerät ist nicht wasserdicht.

- Betreiben und lagern Sie das Gerät nur an Orten, an denen ein sicherer Stand gewährleistet ist und das Gerät nicht herunterfallen kann. Es besteht Verletzungs- bzw. Bruchgefahr für darunter befindliche Lebewesen und Gegenstände.

- Betreiben Sie das Gerät nicht in der Nähe von hochfrequenten elektromagnetischen Sendern.

- Berühren Sie das Netzkabel niemals mit nassen Händen.

- Betreiben Sie das Gerät nicht mit einem defekten Netzkabel oder Netzstecker.

- Durch Ziehen des Netzsteckers aus der Steckdose kann das Gerät vollständig von der Stromversorgung getrennt werden.

- Schläuche und Leitungen des Gerätes müssen so verlegt werden, dass keine Stolpergefahr besteht, sie nicht geknickt werden und das Risiko einer Strangulation ausgeschlossen ist.

- Ziehen Sie das Netzkabel nicht über scharfe Kanten; klemmen Sie es nicht ein und verwenden Sie es nicht in der Nähe von Hitzequellen.

- Um die Gefahr eines Stromschlags zu vermeiden, ziehen Sie sofort den Netzstecker aus der Steckdose:

- bei Störungen während der Benutzung

- nach jedem Gebrauch

- vor jeder Reinigung und Pflege.

- Wickeln Sie das Netzkabel nicht um das Gerät herum.

- Wenn das Netzkabel beschädigt ist, darf es nur durch , einen MEDISANA autorisierten Fachhändler oder durch eine entsprechend qualifizierte Person ersetzt werden.

- Achten Sie darauf, dass in das Geräteinnere kein Wasser eindringt. Sollte das Gerät dennoch einmal mit Feuchtigkeit in Kontakt kommen, ziehen Sie sofort den Netzstecker und kontaktieren Sie die Servicestelle.

- Halten Sie das Gerät niemals zum Reinigen unter fließendes Wasser.

- Im Falle von Störungen reparieren Sie das Gerät nicht selbst. Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen.

- Transportieren Sie den Vernebler nicht und lassen Sie ihn nicht unbeaufsichtigt, während sich noch Medikamentenaerosol im Verneblertank befindet.

- Vermeiden Sie Erschütterungen des Gerätes und lassen Sie es nicht fallen.

- Wenden Sie das Gerät nicht bei Tieren an.

- Benutzen Sie das Gerät niemals bei Müdigkeit oder Schwindel.

- Im Falle einer Diabetes oder anderer Erkrankungen sollten Sie vor der Anwendung des Gerätes Rücksprache mit Ihrem Hausarzt halten.

- Schwangere sollten die notwendigen Vorsichtsmaßnahmen und ihre individuelle Belastbarkeit beachten, ggf. halten Sie Rücksprache mit Ihrem Arzt.

- Wenden Sie das Gerät nicht an, wenn der Anwendungsbereich Schwellungen, Verbrennungen, Entzündungen, Hautausschläge, Wunden oder empfindliche Stellen aufweist.

• Die Behandlung sollte angenehm sein. Spüren Sie Schmerzen oder empfinden die Anwendung als unangenehm, brechen Sie ab und halten Sie Rücksprache mit Ihrem Arzt.

vor der Benutzung

WARNUNG

Infektionsgefahr durch verunreinigten Vernebler!

Beachten Sie vor jeder Benutzung die allgemeinen Hygienemaßnahmen (z.B. gründliches Händewaschen) und stellen Sie sicher, dass der Vernebler gem. den unter "4.1 Reinigung und Pflege" gegebenen Hinweisen vor der ersten und nach jeder Benutzung gereinigt und desinfiziert wird!

• Desinfizieren Sie alle Teile des Verneblersets inklusive Mundstück und Maske vor dem ersten Gebrauch und später nach jeder Benutzung sowie bei längerem Nichtgebrauch, siehe Hinweise unter "4.1 Reinigung und Pflege".
• Nach der Desinfektion müssen alle Teile des Verneblers mit klarem, abgekochtem Wasser gespült werden.
• Kontrollieren Sie vor jeder Anwendung das Gehäuse, das Netzkabel, den Netzstecker, den Luftschlauch 17 und die Schlauchanschlussöffnungen (1 und 11) auf Unversehrtheit und prüfen Sie, ob das Gerät normal funktioniert.
• Ist das Gerät sichtbar beschädigt oder vermuten Sie einen Defekt, darf der Inhalator nicht in Betrieb genommen werden. Ziehen Sie sofort den Netzstecker aus der Steckdose und kontaktieren Sie die Servicestelle.
• Bevor Sie das Gerät an Ihre Stromversorgung anschließen, achten Sie darauf, dass die auf dem Typenschild angegebene Netzspannung mit der Ihres Stromnetzes übereinstimmt. Benutzen Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Befüllen Sie den Verneblertank niemals mit mehr als 10 ml einer geeigneten Inhalationsflüssigkeit.
• Stellen Sie sicher, dass alle Teile korrekt zusammengesetzt sind, bevor Sie das Gerät benutzen.
• Stellen Sie sicher, dass der Luftfilter 2 sauber ist. Sollte der Luftfilter eine Farbveränderung zeigen oder wurde der Luftfilter bereits seit 2 Monaten benutzt, muss er ausgetauscht werden. Stellen Sie sicher, dass er korrekt montiert ist.
• Um zu vermeiden, dass sich der Luftschlauch ^17 während des Betriebes löst, stellen Sie sicher, dass dieser an den jeweiligen Anschlüssen ( ① und ⑪ ) am Gerät und an der Verneblereinheit fest angeschlossen wurde. Ggf. kann der Schlauch beim Anschließen leicht gedreht werden.

während der Benutzung

• Benutzen Sie bei jeder Anwendung nur frisches Medikamentenaerosol.
• Blockieren Sie niemals die Öffnungen des Vernebleroberteils 15 .
• Benutzen Sie den Vernebler möglichst in senkrechter Position. Schütteln Sie ihn während der Anwendung nicht.
• Während des Betriebes tritt durch die Kompressorfunktion eine Vibration und eine Geräuschentwicklung auf. Dies ist normal und deutet nicht auf eine Fehlfunktion hin.

nach der Benutzung

- Trocknen Sie das Gerät niemals in einem Mikrowellengerät oder mit einem Fön.

• Lagern Sie das Gerät und alle Teile nur in vollständig getrocknetem und entleertem Zustand an einem trockenen und sauberen Ort.
• Nach der Inhalationsanwendung müssen eventuelle Reste des Medikamentenaerosols entfernt werden. Alle Teile müssen gründlich gereinigt und desinfiziert werden, siehe Kapitel 4.1 Reinigung und Pflege.
• Lagern Sie das Gerät nicht mit einem geknickten oder verdrehten Luftschlauch ^17 .

2 Wissenswertes

Vielen Dank

für Ihr Vertrauen und herzlichen Glückwunsch!

Mit dem Inhalator IN 500 Compact/ IN 550 Pro haben Sie ein Qualitätsprodukt von MEDISANA erworben. Damit Sie den gewünschten Erfolg erzielen und recht lange Freude an Ihrem MEDISANA Inhalator haben, empfehlen wir Ihnen, die nachstehenden Hinweise zum Gebrauch und zur Pflege sorgfältig zu lesen.

2.1 Lieferumfang und Verpackung

Bitte prüfen Sie zunächst, ob der Lieferumfang vollständig ist und der Artikel keinerlei Beschädigungen aufweist. Im Zweifelsfalle benutzen Sie den Artikel nicht und kontaktieren eine Servicestelle.

Zum Lieferumfang gehören:

• 1 MEDISANA Inhalator IN 500 Compact bzw. IN 550 Pro mit Verneblerset und Luftschlauch, 1 Mundstück, 1 Nasenadapter für Erwachsene, 1 Nasenadapter für Kinder, 1 Erwachsenenmaske und 1 Kindermaske
  • 5 Ersatz-Luftfilter
• 2 zusätzliche Zerstäuberköpfe (rot und gelb, nur für Art. 54530)
  • 2 Ersatz-Sicherungen (nur für Art. 54530)
  • 1 Gebrauchsanweisung

Verpackungen sind wiederverwertbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

WARNUNG

Achten Sie darauf, dass die Verpackungsfolien nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr!

2.2 Wissenswertes zur Inhalations- therapie

Erkrankungen der Atemwege oder der Lunge sind häufig langwierig, schmerzhaft und lebenseinschränkend. Rechtzeitige, effektive Therapien wie beispielsweise die Inhalationstherapie mit Aerosolen können hierbei unterstützen und helfen. Als Aerosol wird ein Gas + Teilchen-Gemisch bezeichnet; ein Beispiel hierfür, das in der Natur auftritt, ist der Nebel. Bei der Aerosoltherapie werden Medikamente in eine "luftgetragene" Form (z.B. vernebelt) gebracht und eingeatmet. Der große Vorteil dieser Therapie (im Gegensatz zu z.B. Tabletteneinnahme) besteht darin, dass die Medikamente direkt dort verabreicht werden, wo sie wirken sollen (über den Mund-Nase-Rachenraum in die Lunge), ohne andere Organe zu durchlaufen:

1. Die Wirkung erfolgt spürbar schnell.
2. Es entstehen keine (nennenswerten) Wirkungen bzw. Nebenwirkungen an anderen Organen.
3. Der Medikamenten-Einsatz ist gering.

3.1 Inhalation vorbereiten

! WARNING

Reinigen und Desinfizieren Sie das Verneblerset wie unter "4.1 Reinigung und Pflege" beschrieben, um eine mögliche Infektion durch verunreinigte Teile zu vermeiden! Zusätzlich müssen allgemeine Hygienemaßnahmen wie die Desinfektion der Hände, die hygienische Handhabung der Medikamente etc. eingehalten werden.

i HINWEIS

Sprechen Sie mit Ihrem Arzt vor Beginn der Therapie über die Länge, Dosierung und Häufigkeit der Anwendung. Je nach Therapieziel (z.B. Behandlung der Lunge = Mundstück-Anwendung oder Behandlung des Nasen-Rachen-Raumes = Masken-Anwendung) sollte die Anwendungsart gewählt werden. Beraten Sie sich auch hierzu mit Ihrem Arzt.

1. Drehen Sie das Vernebleroberteil 15 entgegen dem Uhrzeigersinn und nehmen Sie es vom Verneblertank 12 ab.
2. Platzieren Sie den Zerstäuberkopf 14 auf dem Stutzen 13.

⑭/25:

i HINWEIS

Beim Modell IN 550 Pro (Art. 54530) sind im Lieferumfang zwei zusätzliche Zerstäuberköpfe enthalten. Sie haben so die Möglichkeit, jeweils einen der insgesamt drei Köpfe (blau ^14 , rot ^25 oder gelb ^26 ) auf dem Stutzen ^13 zu platzieren - dies erlaubt eine noch gezieltere Anwendung. Partikelgrößen von ca. 4,5 bis 6,0 μm (roter Zerstäuberkopf) eignen sich insbesondere für die Anwendung im Mund- und Rachenraum, z. B. bei Kehlkopfentzündungen. Partikelgrößen von ca. 3,5 bis 4,5 μm (blauer Zerstäuberkopf) sind besser geeignet für die Atemwege und die obere Lunge bei z. B. Bronchitis und kleinere Partikelgrößen von ca. 3,0 bis 4,0 μm (gelber Zerstäuberkopf) sind ideal für die Anwendung tief in der Lunge, z. B. bei Asthma. Fragen Sie Ihren Arzt, welche Partikelgröße für Ihre persönliche Situation am besten geeignet ist.

26 : 1 3 2

1. Füllen Sie die vom Arzt oder Hersteller angewiesene Menge Inhalationslösung (Inhalt minimal 2 ml und maximal 10 ml) in den Vernebler-tank ^12 . Falls Sie den Tank überfüllt haben, entleeren Sie den Tank und reinigen Sie das Verneblerset wie unter "4.1 Reinigung und Pflege" angegeben.
2. Befestigen Sie das Vernebleroberteil 15 indem Sie es im Uhrzeigersinn auf den Verneblertank 12 aufdrehen, bis die Verbindung fest sitzt.
   5a. Stecken Sie dann entweder das Mundstück 22 oder einen Nasenadapter (20 oder 21) mit dem Verbindungsstück für Mundstück und Nasenadapter 16 auf das Vernebleroberteil auf. Dazu wird das Verbindungsstück 16 mit der längeren Seite auf den Ansatzstutzen auf der Oberseite des Vernebleroberteils 15 aufgeschoben und anschließend das Mundstück 22 oder der Nasenadapter (20 oder 21 in die kurze Seite des Verbindungsstücks 16 eingeschoben.

5b. Alternativ können Sie die Erwachsenen- oder Kindermaske (18 der 19) für die Inhalation benutzen. Hierzu benötigen Sie das Maskenverbindungsstück anstelle des Verbindungsstücks 16. Stellen Sie sicher, dass sich der Ein-/Aus-Schalter 3 in der Position Aus ("O") befindet und stecken Sie den Netzstecker in die Steckdose. Stecken Sie das eine Ende des Luftschlauches 17 fest auf den Anschluss für Luftschlauch 1 des Kompressors. Das andere Ende stecken Sie an den Anschluss für Luftschlauch 11 des Verneblersets.

i HINWEISE

• Vergewissern Sie sich, dass alle Teile fest miteinander verbunden sind. Die Schlauchanschlüsse müssen fest am Luftauslass des Kompressors und am Verneblerset stecken.
• Achten Sie darauf, keine Inhalationslösung zu verschütten.
• Nutzen Sie die Verneblerhalterung 8 für das temporäre Lagern des Verneblersets.

3.2 Inhalation durchführen

Setzen Sie sich in eine möglichst aufrechte Position.

a) Inhalation mit dem Mundstück:

Umschließen Sie das Mundstück 22 ganz mit den Lippen. Schalten Sie das Gerät mit dem EIN/AUS-Schalter 3 ein ("I"). Der Vernebler erzeugt einen sichtbaren Nebel (Aerosol). Atmen Sie nun langsam und tief durch den Mund ein und durch die Nase wieder aus. Wenn Sie eine Pause machen möchten, unterbrechen Sie kurz und nehmen das Mundstück 22 aus dem Mund. Nehmen Sie es erneut in den Mund (Lippen umschließen es dicht) und atmen Sie wieder langsam ein und aus.

b) Inhalation mit der Maske bzw. dem Nasenadapter:

Alternativ zum Mundstück 22 sind im Lieferumfang eine Kindermaske 19, eine Erwachsenenmaske 18, sowie Nasenadapter (20) und 21 enthalten. Damit kann das Aerosol über die Nase eingeatmet werden, was eine Anwendung mehr für die oberen Atemwege ermöglicht. Diese Anwendung wird besonders von Kindern als angenehmer empfunden.

Maske: Halten Sie die Maske leicht über die Nase gepresst. Die Maske muss die Nase dicht umschließen, jedoch ohne zu drücken.

Nasenadapter: Führen Sie die beiden Stege vorsichtig in die Nasenöffnungen ein und halten Sie sie während der Inhalation dort.

Schalten Sie das Gerät mit dem EIN/AUS-Schalter ③ ein ("I"). Der Vernebler erzeugt einen sichtbaren Nebel (Aerosol). Atmen Sie nun langsam und tief durch die Nase ein. Atmen Sie anschließend langsam wieder aus.

i HINWEISE

- Sie sollten die Verneblereinheit möglichst senkrecht halten. Eine geringe Schräglage beeinflusst die Anwendung jedoch nicht (auslaufsicher). Für eine volle Funktionsfähigkeit achten Sie bei der Inhalation darauf, dass Sie das Gerät nicht weiter als 45° je Richtung kippen.

HINWEISE

- Sie können die Wirkung der Therapie verbessern, wenn Sie nach dem Einatmen die Luft kurz anhalten. Dies ist aber für einen generellen Therapieerfolg nicht notwendig. Wichtig ist, dass Sie ruhig und entspannt bleiben, während Sie gleichmäßig ein- und ausatmen. Inhalieren Sie nicht zu schnell. Wenn Sie eine Pause machen möchten, unterbrechen Sie kurz.

WARNUNG

• Eine Inhalationsanwendung sollte 20 Minuten nicht überschreiten. Wird der Kompressor länger betrieben, besteht die Gefahr der Überhitzung und von Fehlfunktionen. Nach der Benutzung lassen Sie das Gerät für mindestens 40 Minuten abkühlen.
• Vermeiden Sie eine Abdeckung / Blockierung der Lüftungsschlitze und des Luftfilters.

3.3 Inhalation beenden

Schalten Sie das Gerät bei Beendigung der Inhalation durch Drücken des EIN/AUS-Schalters ③ ab ("O"), auch dann, wenn Sie nicht das gesamte Inhalat aufgebraucht haben. Schütten Sie restliches Inhalat aus. Verwenden Sie es nicht mehr. Reinigen Sie das Gerät sofort nach jeder Anwendung (siehe auch "4.1 Reinigung und Pflege").

HINWEISE

• Bei Verwendung der Maske bzw. des Nasenadapters verbleibt eine größere Aerosolmenge an der Schleimhaut im Nasen-Rachen-Raum als bei der Anwendung mit dem Mundstück.
• Nachdem das Mundstück eine Zeit lang benutzt wurde, kann es dazu kommen, dass sich bei Gebrauch einige Tropfen Lösungsmittel im Ansatzrohr des Mundstücks ansammeln. Das hat jedoch keinen Einfluss auf Betrieb und Funktion des Gerätes. Entfernen Sie die Tropfen nach der Anwendung mit einem weichen Tuch.

4 Verschiedenes

4.1 Reinigung und Pflege

Führen Sie die folgenden Schritte für die Reinigung und Desinfektion vor dem Erstgebrauch, nach jeder Benutzung sowie nach längerem (ca. 4 Wochen) Nichtgebrauch durch.

Reinigung

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
2. Trennen Sie den Luftschlauch 17 von der Verneblereinheit und zerlegen Sie den Vernebler in seine Einzelteile. Entsorgen Sie ggf. im Vernebler-tank befindliche Medikamentenreste. Im Sinne eines aktiven Gewässerschutzes sollten die Medikamentenreste nicht in die Kanalisation, sondern z.B. mit Zellstofftüchern über den Restmüll entsorgt werden.

3. Spülen Sie alle Teile des Verneblersets mit warmem Wasser (ca. 40°C) und etwas Spülmittel. Anschließend spülen Sie alle Teile nochmals mit warmem Wasser (ca. 40°C ohne Spülmittel) ab. Die Teile der Vernebler-einheit müssen nun noch desinfiziert werden - siehe unter "Desinfektion".

4. Den Kompressor können Sie mit einem weichen, leicht angefeuchteten Tuch abwischen. Benutzen Sie keine aggresiven Substanzen, wie z.B. Scheuermilch oder andere Mittel für die Reinigung. Das könnte die Oberfläche angreifen.

Desinfektion

1. Vor der Desinfektion der Verneblerteile führen Sie die unter "Reinigung" aufgeführten Schritte aus.
2. Für die Desinfektion ist die Verwendung von Alkohol oder handelsüblichen alkoholischen Sprühdesinfektionsmitteln möglich. Achten Sie darauf, dass keine Reste des Desinfektionsmittels an den Ansatzteilen verbleiben, um die nächste Inhalationsanwendung nicht zu gefährden.
3. Lassen Sie die Teile 4-5 Stunden vollständig trocknen. Die Vernebler-einheit einige Male schütteln, um Wassertropfen schneller zu entfernen.

WARNUNG

Achten Sie darauf, dass alle Einzelteile frei von Restfeuchte sind, bevor diese wieder zusammengesetzt werden. Legen Sie die Einzelteile nach der Desinfektion auf eine trockene, saubere und saugfähige Unterlage und lassen sie alle Teile vollständig trocknen.

Pflege des Luftschlauches

1. Prüfen Sie nach jeder Anwendung, ob sich im Luftschlauch ⑰Feuchtigkeit niedergeschlagen hat.
2. Ist dies der Fall, ziehen Sie diesen vom Vernebler ab und lassen den Kompressor so lange (jedoch niemals länger als 20 Minuten!) laufen, bis die Feuchtigkeit durch den Luftstrom getrocknet wurde. Sie verhindern so eine Verkeimung durch Restfeuchte.
3. Reinigen Sie den Schlauch nicht mit Reinigern oder anderen Desinfektionsmethoden. Auf der Außenseite können Sie den Schlauch mit einem in milde Seifenlauge getauchten Tuch abwischen. Zeigt der Schlauch Verschmutzungen auf der Innenseite, muss er ersetzt werden.

4.2 Filterwechsel

Bei sichtbarer Verschmutzung (z.B. Farbveränderung) oder Feuchtigkeit, spätestens jedoch alle 60 Tage, muss der Luftfilter ②n Kompressor gewechselt werden. Hierzu gehen Sie wie folgt vor:

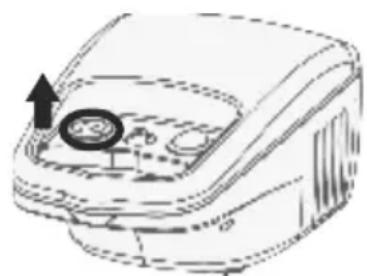

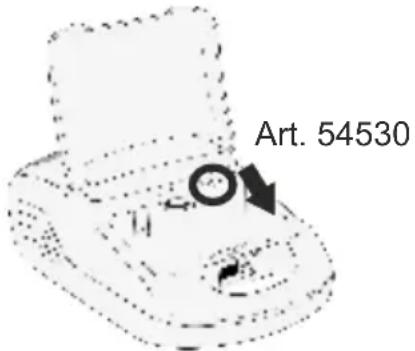

1. Entfernen Sie die Abdeckung des Luftfilters ② in Pfeilrichtung:

Art. 54530

1. Entfernen Sie den alten Filter z. B. mit einem neuen Zahnstocher.
2. Setzen Sie einen neuen Filter ein und setzen Sie die Abdeckung wieder auf ihre ursprüngliche Position.

WARNUNG

• Benutzen Sie ausschließlich neue Originalfilter von MEDISANA, die für dieses Produkt geeignet sind.
• Waschen Sie den Filter nicht aus.

4.3 Lebensdauer

Das Gerät hat bei einer Anwendungshäufigkeit von 10 Inhalationen am Tag zu je 20 Minuten bei Raumtemperatur (25°C) eine erwartete Lebensdauer von 3 Jahren (Kompressoreinheit). Die Zubehörteile haben eine davon abweichende Lebensdauer:

•Verneblereinheit: 100 Tage
- Mundstück / Nasenadapter: 3 Monate
•Luftschlauch: 1 Jahr
- Luftfilter: 2 Monate
•Maske: 1 Jahr

4.4 Fehler- behebung

Problem	Möglicher Grund	Lösung
Kompressor funktioniert nach dem Einschalten nicht	Der Netzstecker ist nicht korrekt an eine Steckdose angeschlossen.	Schalten Sie das Gerät aus ("O") und stecken Sie den Netzstecker in eine passende Steckdose. Benutzen Sie keine Verlängerungskabel etc. Schalten Sie das Gerät wieder ein.
Keine Verneblung	Zerstäuberkopf fehlt oder keine bzw. zu wenig Inhalations- lösung im Vernebler-tank.	Setzen Sie das Verneblerset korrekt zusammen. Füllen Sie min. 2 und max. 10 ml Inhalationslösung in den Verneblertank.
Keine oder nur geringe Verneblungs-leistung	Die Verneblereinheit ist nicht korrekt zusammengesetzt oder wird schief gehalten.	Folgen Sie den Anweisungen in Kapitel 3.1 Inhalation vorbe-reiten. Achten Sie bei der Inhalation darauf, dass Sie das Gerät nicht weiter als 45° je Richtung kippen.
Keine oder sehr geringe Verneblungs-leistung	Der Luftschlauch ist nicht korrekt montiert oder ist geknickt oder defekt.	Prüfen Sie die korrekte Verbindung des Luftschlauches an Kompressor und Ver-neblereinheit. Er darf nicht geknickt oder gequetscht werden. Ersetzen Sie den Schlauch, wenn er beschädigt ist.
Das Gerät wird sehr heiß	Das Gerät ist bedeckt oder läuft seit über 20 Minuten.	Das Gerät nicht bedecken. Lassen Sie das Gerät 40 Min. lang abkühlen.

4.5

Wechseln der Sicherungen (nur für Art. 54530 IN 550 Pro)

In der Kompressoreinheit des IN 550 Pro sind zum Schutz der elektrischen Komponenten 2 Sicherungen (Typ T1AL, 250V\~) eingebaut. Stellen Sie sicher, dass das Gerät nur an Stromanschlüssen betrieben wird, welche den Spezifikationen im Kapitel 4.8 Technische Daten entsprechen. Sollte es notwendig werden, die Sicherungen auszutauschen, verfahren Sie wie folgt:

1. Öffnen Sie den Deckel für das Netzkabelfach 9 auf der Rückseite des Kompressors.
2. Durch gleich zeitiges Drehen entgegen dem Uhrzeigersinn (z. B. mit einem Schraubendreher) und Eindrücken der Sicherungsabdeckungen (s. Markierung in nebenstehender Abbildung) öffnen Sie die Sicherungskammern.

Rückansicht Kompressor IN 550 Pro

1. Tauschen Sie die Sicherungen gegen neue Sicherungen gleichen Typs aus und schließen Sie die Abdeckungen wieder.

4.6

Richtlinien / Normen

Dieses Inhalationsgerät entspricht den Anforderungen der Richtlinie 93/42/EWG (EG-Richtlinie über Medizinprodukte) und der EN 13544-1:2007 Atemtherapiegeräte - Teil 1: Verneblersysteme und deren Bauteile.

Elektromagnetische Verträglichkeit:

Das Gerät entspricht den Forderungen der Norm EN 60601-1-2 für die Elektromagnetische Verträglichkeit. Einzelheiten zu diesen Messdaten können dem separaten Beiblatt entnommen werden.

4.7

Hinweis zur Entsorgung

Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alle elektrischen oder elektronischen Geräte, egal, ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Stadt oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Wenden Sie sich hinsichtlich der Entsorgung an Ihre Kommunalbehörde oder Ihren Händler.

4.8

Technische Daten

Name und Modell: MEDISANA Inhalator IN 500 Compact (Art. 54520) MEDISANA Inhalator IN 550 Pro (Art. 54530)

Spannungsversorgung: 230V\~50Hz.

Stromfluss: 0,6A

Durchflussmenge: 4 - 7 l/min

Maximales Füllvolumen: 10 ml

Partikelgröße: 3,5 - 4,5 μm (Zerstäuberkopf blau)

Verneblungsrate (mind.): 0,2 ml/Min.

Lautstärke: ≤ 65 dB

Kompressor-

betriebsdruck: > 205 kPa

Arbeitsbetriebsdruck: 100 - 190 kPa

Betriebsbedingungen: +10°C - +40°C, rel. Luftfeuchte ≤ 85 %

Lagerbedingungen: -10^ - +40^ , rel. Luftfeuchte ≤ 95%

Gewicht ca.: 1,3 kg (Art. 54520) / 2,0 kg (Art. 54530)

Abmessungen LxBxH ca.:19,5 x 13,5 x 9,2 cm (Art. 54520)

33 x 20 x 13,8 cm (Art. 54530)

Artikel-Nr.: 54520 / 54530

EAN-Nummer: 4015588 54520 7 / 4015588 54530 6

Ersatzteile: Art. 54524 Verbindungsstück für Mundstück und Nasenadapter

Art. 54525 Luftfilter und Verneblereinheit

Art. 54526 Mundstück und Nasenadapter

Art. 54527 Luftschlauch

Art. 54528 Kindermaske

Art. 54529 Erwachsenenmaske

Art. 54531 Zerstäuberkopf-Set (rot, gelb, blau)

CE 0297

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Die jeweils aktuelle Fassung dieser Gebrauchsanweisung finden Sie unter www.medisana.com

Garantie- und Reparaturbedingungen

Bitte wenden Sie sich im Garantiefall an Ihr Fachgeschäft oder direkt an die Servicestelle. Sollten Sie das Gerät einschicken müssen, geben Sie bitte den Defekt an und legen eine Kopie der Kaufquittung bei.

Es gelten dabei die folgenden Garantiebedingungen:

1. Auf MEDISANA Produkte wird ab Verkaufsdatum eine Garantie für 3 Jahre gewährt. Das Verkaufsdatum ist im Garantiefall durch Kaufquittung oder Rechnung nachzuweisen.
2. Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantiezeit kostenlos beseitigt.
3. Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit, weder für das Gerät noch für ausgewechselte Bauteile, ein.
4. Von der Garantie ausgeschlossen sind:

a. alle Schäden, die durch unsachgemäße Behandlung, z.B. durch Nichtbeachtung der Gebrauchsanweisung, entstanden sind.
b. Schäden, die auf Instandsetzung oder Eingriffe durch den Käufer oder unbefugte Dritte zurückzuführen sind.
c. Transportschäden, die auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsendung an die Servicestelle entstanden sind.
d. Zubehörteile, die einer normalen Abnutzung unterliegen.

1. Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerät verursacht werden, ist auch dann ausgeschlossen, wenn der Schaden an dem Gerät als ein Garantiefall anerkannt wird.

MEDISANA GmbH

Jagenbergstraße 19 41468 NEUSS Deutschland eMail: [e-mail] Internet: www.medisana.de

Die Service-Adresse finden Sie auf dem separaten Beilegeblatt.

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

Beschermingsklasse II

Wisselstroom

LOT-nummer

Serienummer

Producent

Droog houden

Productiedatum

Verneveling (min.): 0,2 ml/min

Gewicht ca.: 1,3 kg (Art. 54520) / 2,0 kg (Art. 54530)

Afmetingen ca.: 19,5 x 13,5 x 9,2 cm (Art. 54520)

33 x 20 x 13,8 cm (Art. 54530)

Artikel-nummer: 54520 / 54530

EAN-nummer: 4015588 54520 7 / 4015588 54530 6

eMail: [e-mail]

Internet: www.medisana.de

TÄRKEITÄ TIETOJA! SÄILYTÄ NÄMÄ OHJEET!

eMail: [e-mail]

Internet: www.medisana.de

Direktiv / standarder

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

eMail: [e-mail]

Internet: www.medisana.de
