BEDIENUNGSANLEITUNG LIFE X64004 (MD 44050) MEDION

1. Informationen zu dieser Bedienungsanleitung ........................................ 5

14. Anschlüsse auf der Geräterückseite ......................................................... 21

18. Lagerung bei Nichtbenutzung ................................................................. 23

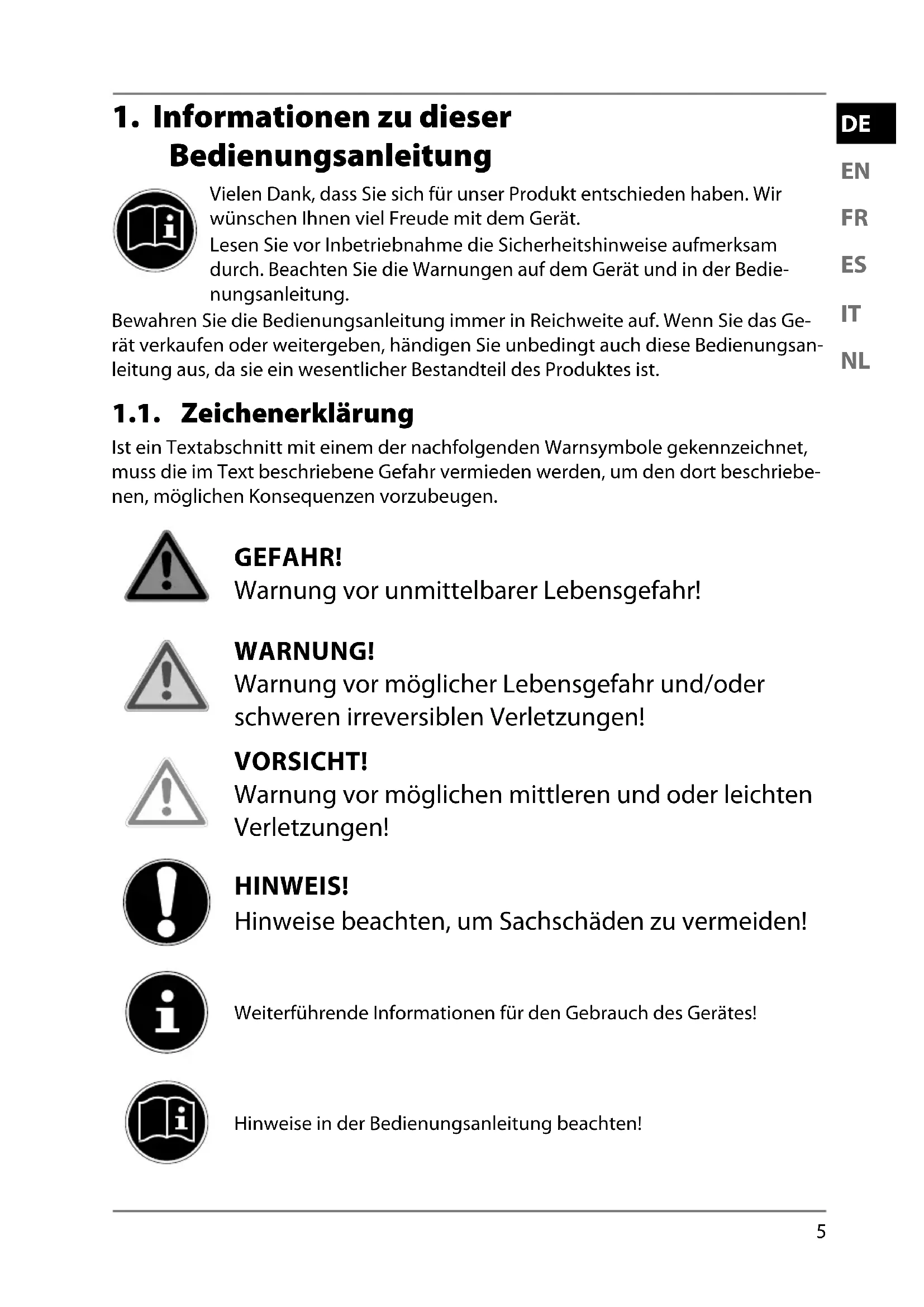

1. Informationen zu dieser

Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie- nungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Ge- rät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsan- leitung aus, da sie ein wesentlicher Bestandteil des Produktes ist. 1.1. Zeichenerklärung Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebe- nen, möglichen Konsequenzen vorzubeugen. GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! HINWEIS! Hinweise beachten, um Sachschäden zu vermeiden! Weiterführende Informationen für den Gebrauch des Gerätes! Hinweise in der Bedienungsanleitung beachten! 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 544050 ML Direct Sales MSN 5006 0037 Content Final.indb 5 16.10.2018 06:39:0816.10.2018 06:39:086 WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch hohe Lautstärke!

Aufzählungspunkt / Information über Ereignisse während der Bedie- nung Auszuführende Handlungsanweisung CE-Kennzeichnung Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien (siehe Kapitel „Konformitätsinformation“). Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchge- hend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäu- se eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Iso- lierung bilden. Symbol für Wechselstrom Symbol für Gleichstrom 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 644050 ML Direct Sales MSN 5006 0037 Content Final.indb 6 16.10.2018 06:39:0816.10.2018 06:39:08DE

1.2. Bestimmungsgemäßer Gebrauch Dies ist ein Gerät der Unterhaltungselektronik. Der Party-Lautsprecher dient zur Wiedergabe von Audiodateien von einem mobilen Gerät via Bluetooth®, von einem USB-Speicher, einer SD-Speicherkarte oder einem per AUX verbundenen Audioausgabegerät.

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie kei- ne nicht von uns genehmigten oder gelieferten Zusatzgeräte.

• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.

• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsge- mäß und kann zu Personen- oder Sachschäden führen.

• Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind: − hohe Luftfeuchtigkeit oder Nässe − extrem hohe oder tiefe Temperaturen − direkte Sonneneinstrahlung − offenes Feuer

2. Sicherheitshinweise

2.1. Eingeschränkter Personenkreis WARNUNG! Verletzungsgefahr! Verletzungsgefahr für Personen mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten (beispielswei- se teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfah- rung und Wissen (beispielsweise ältere Kinder). Bewahren Sie Gerät und Zubehör an einem für Kinder uner- reichbaren Platz auf. Überprüfen Sie vor jeder Benutzung den Party-Lautsprecher sowie alle Zubehörteile auf Beschädigungen. Defekte Geräte oder Komponenten dürfen nicht verwendet werden. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 744050 ML Direct Sales MSN 5006 0037 Content Final.indb 7 16.10.2018 06:39:0816.10.2018 06:39:088 Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchge- führt werden. GEFAHR! Erstickungsgefahr! Durch Einatmen oder Verschlucken von Folien oder Kleinteilen besteht Erstickungsgefahr. Halten Sie Verpackungen von Kindern fern. Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen. Verpackungsmaterial ist kein Spielzeug! 2.2. Gerät sicher aufstellen HINWEIS! Geräteschaden durch unsachgemäße Behandlung Neue Geräte können in den ersten Betriebsstunden ei- nen typischen, unvermeidlichen aber völlig ungefährlichen Ge- ruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ih- nen, den Raum regelmäßig zu lüften. Wir haben bei der Ent- wicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z. B. Va- sen, auf oder in die Nähe des Geräts oder Netzkabels. Das Ge- fäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. Schützen Sie das Gerät und alle angeschlossenen Geräte vor Feuchtigkeit, Tropf- und Spritzwasser. Vermeiden Sie Staub, 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 844050 ML Direct Sales MSN 5006 0037 Content Final.indb 8 16.10.2018 06:39:0816.10.2018 06:39:08DE

Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu verhindern. Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf bzw. in die Nähe der Geräte. Bedecken Sie den Netzstecker des Geräts nicht mit Gegen- ständen (Zeitschriften, Decken, etc.) um zu große Erwärmung zu vermeiden. Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten. Stellen und betreiben Sie alle Komponenten auf einer stabi- len, ebenen und vibrationsfreien Unterlage, um Stürze des Geräts zu vermeiden. Halten Sie mindestens einen Meter Abstand von hoch- frequenten und magnetischen Störquellen (Fernsehge- rät, anderen Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörun gen zu vermeiden. 2.3. Netzkabel anschließen Benutzen Sie ausschließlich das beiliegende Netzkabel. Die Steckdose muss sich immer in der Nähe des Geräts befin- den und leicht erreichbar sein. Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann. Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie den Netzstecker des Geräts aus der Steckdose. Hal- ten Sie beim Abziehen immer den Netzstecker selbst fest. Zie- hen Sie nie an der Leitung, um Beschädigungen zu vermei- den. Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 100-240 V ~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, fragen Sie beim betreffen- den Energieversorger nach. Verwenden Sie den Netzstecker des Geräts nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 944050 ML Direct Sales MSN 5006 0037 Content Final.indb 9 16.10.2018 06:39:0816.10.2018 06:39:0810 Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuel- les Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes. Bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen, nehmen Sie es vom Stromnetz. Ziehen Sie den Netzstecker bei Nichtgebrauch aus der Steck- dose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermei- den. 2.4. Umgebungstemperatur Betreiben Sie den Partylautsprecher ausschließlich bei einer Umgebungstemperatur von -10 °C bis +35 °C und einer relati- ven Luftfeuchtigkeit von 45 % bis 85 % (nicht kondensierend). Im ausgeschalteten Zustand kann das Gerät bei 0 °C bis +60 °C gelagert werden. Betreiben Sie das Gerät nur im Trockenen. GEFAHR! Stromschlaggefahr! Bei großen Temperatur- oder Feuchtigkeitsschwankun- gen kann es durch Kondensation zur Feuchtigkeitsbildung in- nerhalb des Gerätes kommen, die einen elektrischen Kurzschluss verursachen kann. Warten Sie nach einem Transport des Gerätes solange mit der Inbetriebnahme, bis es die Umgebungstemperatur angenom- men hat. 2.5. Bei Störungen Verwenden Sie den Party-Lautsprecher und das Netzka- bel nicht, wenn diese Beschädigungen, Rauchentwicklungen oder ungewöhnliche Betriebsgeräusche aufweisen. Trennen Sie gegebenenfalls unverzüglich die Stromversorgung. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1044050 ML Direct Sales MSN 5006 0037 Content Final.indb 10 16.10.2018 06:39:0916.10.2018 06:39:09DE

Versuchen Sie auf keinen Fall, den Party-Lautsprecher sel- ber zu öffnen und/oder zu reparieren. Wenden Sie sich im Stö- rungsfall an unseren Kundenservice. Wenden Sie sich ebenfalls an unseren Kundenservice, wenn: − das Netzkabel angeschmort oder beschädigt ist − Flüssigkeit in das Gerät eingedrungen ist − das Gerät nicht ordnungsgemäß funktioniert − das Gerät heruntergefallen oder das Gehäuse beschädigt ist. Überlassen Sie die Reparatur Ihres Gerätes ausschließlich qua- lifiziertem Fachpersonal.

GEFAHR! Erstickungsgefahr! Durch Einatmen oder Verschlucken von Folien oder Kleinteilen besteht Erstickungsgefahr. Halten Sie Verpackungen von Kindern fern. Lassen Sie Kinder nicht mit dem Verpackungsmateri- al spielen. Verpackungsmaterial ist kein Spielzeug! Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unse- ren Service bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Der Partylautsprecher muss vor jedem Gebrauch auf Beschädigungen überprüft werden. Wenden Sie sich auch bei Beschädigungen an unser Service Center. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

4.1. Oberseite STANDBYDRUM EFFECT

7 SD-Speicherkartenschacht 8 AUX Eingang (3,5 mm Klinke) 9 USB - Anschluss

Wiedergabe starten/pausieren 11 MODE Wiedergabemodus auswählen (AUX/bt (Bluetooth®)/USB/SD) 12 Nächsten Titel wiedergeben

Vorherigen Titel wiedergeben

MIC VOL. Mikrofon Lautstärkeregler 17 DRUM EFFECT Klanghöhe der Drum Effekte ändern

DEMO Vorinstallierte Demo-Aufnahmen abspielen; Gedrückt halten, um Demo zu pausieren. 19 REC Drumeffekte aufnehmen

Display Zeigt während des Betriebes den gewählten Wiedergabemodus (AUX/bt (Bluetooth®)/USB/SD) an. / Zeigt im Standby-Modus einen Dop- pelpunkt : an. 22 REC-LED leuchtet bei aktiver Aufnahme rot 23 PLAY/STOP Aufnahme beenden / Aufgenommene Drumeffekte abspielen 24 BLINK Schema für Blinkeffekt (Licht) auswählen 25 LIGHT Lichteffekt wählen / Lichteffekt ein-/ausschalten 26 EQUALIZER GRAPHIC Equalizereinstellungen vornehmen 27 MIC Mikrofon-Eingang (6,3 mm Klinke) 28 GT. IN Gitarren-Eingang (6,3 mm Klinke)

STANDBY Gerät aus dem Standby-Modus heraus einschalten / Gerät in den Standby-Modus versetzen

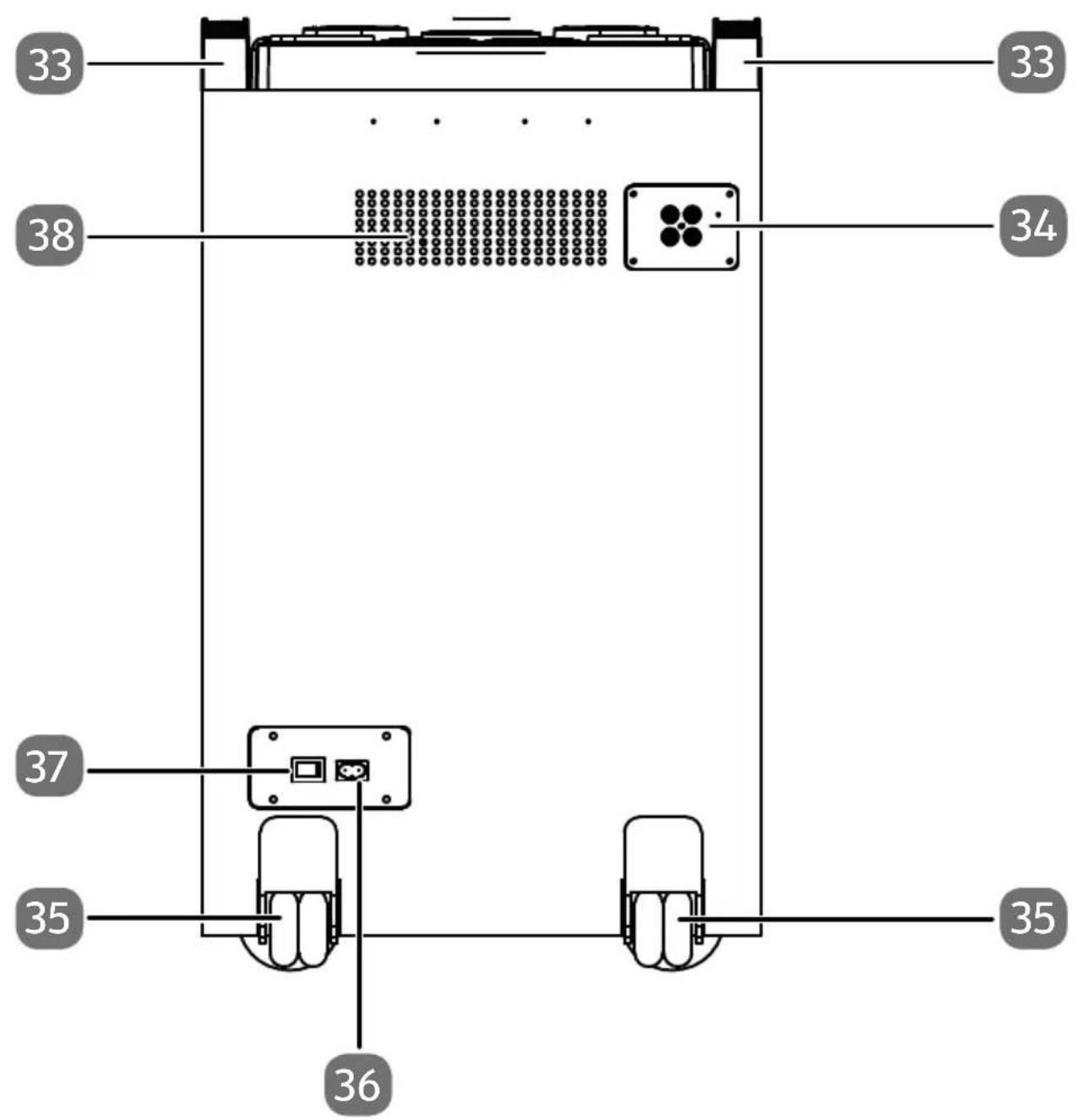

33 Tragegriffe 34 LINE OUT / AUX IN Audio-Eingänge/-Ausgänge 35 Transportrollen 36 Netzanschluss 100-240 V ~ 50/60 Hz 37 POWER Gerät ein-/ausschalten 38 Lüftungsöffnungen 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1444050 ML Direct Sales MSN 5006 0037 Content Final.indb 14 16.10.2018 06:39:1016.10.2018 06:39:10DE

5.1. Gerät aufstellen Stellen Sie das Gerät auf eine ebene, feste Oberfläche. Einige aggressive Möbel- lacke können die Gummifüße des Gerätes angreifen. Stellen Sie das Gerät ggf. auf eine feste Unterlage. Wenn Sie Anschlüsse an ein externes Gerät vornehmen, ziehen Sie vor- her den Netzstecker des Gerätes ab. 5.2. Netzkabel anschließen Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss AC 100-240 ~ 50/60Hz. Verbinden Sie den Stecker des Netzkabels mit einer Steckdose, die sich immer gut zugänglich in der Nähe des Gerätes befindet. 5.3. Gerät ein-/ausschalten Kippen Sie den Schalter POWER auf der Rückseite des Partylautsprechers auf die Position ON, um das Gerät einzuschalten. Die Beleuchtung der Drums schaltet sich ein und das Display zeigt den aktuell ge- wählten Abspielmodus. Kippen Sie den Schalter POWER auf der Rückseite des Partylautsprechers auf die Position OFF, um das Gerät auszuschalten. Die Stromversorgung wird getrennt, alle Lichter und Anzeigen am Gerät erlischen.

5.3.1. Standby-Modus

Drücken Sie die Taste STANDBY, um das Gerät in den Standby-Modus zu verset- zen. Das Display zeigt : an. Der Partylautsprecher schaltet sich nach 10 Minuten automatisch in den Standby-Modus. Drücken Sie die Taste STANDBY, um das Gerät aus dem automati- schen Standby heraus wieder einzuschalten. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1544050 ML Direct Sales MSN 5006 0037 Content Final.indb 15 16.10.2018 06:39:1116.10.2018 06:39:1116

6.1. Lautstärke anpassen Drehen Sie den Lautstärkeregler VOL in Richtung , um die Wiedergabe- lautstärke zu erhöhen oder in Richtung , um die Lautstärke zu verringern. Die Wiedergabe der Titel sowie die Lautstärke können sowohl an Ihrem Audioausgabegerät als auch am Partylautsprecher gesteuert werden. Welche Funktionen bei der Nutzung eines Audioausgabegerätes am Partylautsprecher verfügbar sind, hängt von Ihrem externen Gerät und der verwendeten Software ab. 6.2. Wiedergabe starten/anhalten Drücken Sie die Taste , um die Wiedergabe von Titeln zu starten. Drücken Sie die Taste erneut, um die Wiedergabe zu unterbrechen. Ein weite- rer Druck auf die Taste setzt die Wiedergabe fort. Die Wiedergabe der Titel sowie die Lautstärke können sowohl an Ihrem Audioausgabegerät als auch am Partylautsprecher gesteuert werden. Welche Funktionen bei der Nutzung eines Audioausgabegerätes am Partylautsprecher verfügbar sind, hängt von Ihrem externen Gerät und der verwendeten Software ab. 6.3. Titelwahl, Schneller Rück-/Vorlauf Drücken Sie die Taste , um zum Anfang des wiedergegebenen Titels zurück- zukehren. Drücken Sie die Taste noch einmal, um zum vorigen Titel zu sprin- gen. Drücken Sie die Taste , um zum nächsten Titel zu springen. Halten Sie die Taste gedrückt, um einen schnellen Vorlauf innerhalb eines Ti- tels durchzuführen. Halten Sie die Taste gedrückt, um einen schnellen Rück- lauf innerhalb eines Titels durchzuführen. Die Wiedergabe der Titel sowie die Lautstärke können sowohl an Ihrem Audioausgabegerät als auch am Partylautsprecher gesteuert werden. Welche Funktionen bei der Nutzung eines Audioausgabegerätes am Partylautsprecher verfügbar sind, hängt von Ihrem externen Gerät und der verwendeten Software ab. 6.4. Equalizer Betätigen Sie die verschiedenen Schieberegler der Equalizer Graphic, um Hö- hen und Tiefen nach Ihren Wünschen einzustellen. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1644050 ML Direct Sales MSN 5006 0037 Content Final.indb 16 16.10.2018 06:39:1116.10.2018 06:39:11DE

6.5. Lichteff ekt einstellen Drücken Sie die Taste LIGHT einmalig oder mehrmals, um eine der folgenden Lichteffekteinstellungen auszuwählen:

• alle Effektlichter einschalten

• äußeres Effektlicht einschalten

• inneres Effektlicht einschalten

• Effektlicht ausschalten

6.5.1. Blinkeffekt einstellen

Drücken Sie die Taste BLINK einmalig oder mehrmals, um eine Blinkeffektein- stellung gemäß folgender Tabelle auszuwählen: Displayanzeige Blinkeffekt L-01 Pulsierendes Licht mit Farbwechsel blau/rot/grün (nicht angepasst an den Rhythmus der Musik) L-02 Licht mit Farbwechsel blau/rot/grün (angepasst an den Rhythmus der Musik) L-03 Blaues Licht (angepasst an den Rhythmus der Musik) L-04 Rotes Licht (angepasst an den Rhythmus der Musik) L-05 Grünes Licht (angepasst an den Rhythmus der Musik) L-06 Schnell blinkendes, weißes Licht (nicht angepasst an den Rhythmus der Musik) L-07 Schnell blinkendes Licht mit Farbwechsel blau/rot/grün (nicht angepasst an den Rhythmus der Musik)

Auf der Oberseite des Partylautsprechers befinden sich sieben Drum Effekt Druck- flächen, mit denen Sie verschiedene Drum Effekte erzeugen können. Entnehmen Sie der Geräteübersicht auf Seite 12, hinter welcher Druckfläche sich welcher Drum Effekt verbirgt. Drücken Sie eine oder mehrere der sieben Drum Effekt Druckflächen, um die un- terschiedlichen Drum Effekte zu erzeugen. Drücken Sie die Taste DRUM EFFECT, um zwischen verschiedenen Klängen für die Drum Effekt Druckflächen zu wählen. Drücken Sie die Taste DRUM VOL , um die Lautstärke der Drum Effekte zu er- höhen und die Taste DRUM VOL , um die Lautstärke der Drum Effekte zu ver- ringern. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1744050 ML Direct Sales MSN 5006 0037 Content Final.indb 17 16.10.2018 06:39:1116.10.2018 06:39:1118 7.1. Drum Eff ekte aufnehmen Sie haben die Möglichkeit, die von Ihnen erzeugten Drum Effekte bzw. eine Drum Effekt Abfolge aufzunehmen, um Sie zu einem späteren Zeitpunkt vom Partylaut- sprecher wiedergeben zu lassen. Drücken Sie zum Start der Aufnahme die Taste REC. Die REC-LED leuchtet rot. Erzeugen Sie nun die gewünschten Drum Effekte, die auf- genommen werden sollen. Die Aufnahme wird im internen Speicher des Partylautsprechers gespeichert. Drücken Sie für die Wiedergabe und zum Stoppen Ihrer Aufnahme die Taste PLAY/STOP. Die REC-LED erlischt. Die Aufnahme ist solange verfügbar, bis der Partylautsprecher entweder ausgeschaltet bzw. in den Standby-Modus versetzt wird oder bis Sie eine erneute Aufnahme tätigen und damit die vorherige Aufnahme überschreiben.

8. Gerät über Bluetooth® verbinden

Der Bluetooth-Betrieb ermöglicht den kabellosen Empfang von Audiosignalen ei- nes externen, Bluetooth-fähigen Audioausgabegerätes. Achten Sie darauf, dass der Abstand zwischen beiden Geräten nicht größer als 10 Meter sein sollte. Es kann immer nur ein Bluetooth-Gerät mit dem Lautsprecher gekop- pelt werden. Eine gleichzeitige Verbindung mit einem Smartphone und einer anderen Audioausgabequelle ist nicht möglich.

8.1.1. Bluetooth-fähiges Audioausgabegerät verbinden

Um ein Bluetooth-fähiges Audioausgabegerät (z. B. Smartphone oder Tablet-PC) an- zuschließen, gehen Sie wie folgt vor: Schalten Sie den Partylautsprecher ein. Drücken Sie die Taste MODE einmal oder mehrmals, bis bt im Display angezeigt wird, um in den Bluetoothmodus zu wechseln. Der Partylautsprecher befindet sich nun im Such-Modus. Während der Suche blinkt bt im Display. Der Partylautsprecher versucht automatisch, sich mit dem zuletzt via Bluetooth verbundenen Audioausgabegerät zu verbinden. Ist dies nicht möglich, sendet der Partylautsprecher seine Geräteidentifikation via Bluetooth und bt blinkt im Display. Schalten Sie an Ihrem Audioausgabegerät die Bluetooth-Funktion ein und akti- vieren Sie den Such-Modus. Wählen Sie an Ihrem Audioausgabegerät in der Auf- listung der verfügbaren Geräte in der Nähe Ihren Partylautsprecher MD 44030 aus und koppeln Sie die Geräte entsprechend miteinander. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1844050 ML Direct Sales MSN 5006 0037 Content Final.indb 18 16.10.2018 06:39:1116.10.2018 06:39:11DE

Informationen über die Bluetooth-Funktion Ihres Audioausgabegeräts entnehmen Sie ggf. der dazugehörigen Bedienungsanleitung. Falls eine Passworteingabe erforderlich ist, geben Sie 0000 ein. Nach erfolgreicher Bluetooth-Kopplung ertönt ein Signal und im Display des Par- tylautsprechers leuchtet konstant bt. Die Wiedergabe der Titel sowie die Lautstärke können sowohl an Ihrem Audioausgabegerät als auch am Partylautsprecher gesteuert werden. Welche Funktionen bei der Nutzung eines Audioausgabegerätes am Partylautsprecher verfügbar sind, hängt von Ihrem externen Gerät und der verwendeten Software ab.

9. Externes Wiedergabegerät anschließen

Sie können den Anschluss AUX IN für die Verbindung zu einem externen Wiederga- begerät (z. B. CD-Player oder Mp3-Player) nutzen. Schalten Sie den Partylautsprecher aus. Schalten Sie Ihr externes Gerät aus. Stecken Sie das eine Ende eines 3,5 mm Klinkenkabels (nicht im Lieferumfang enthalten) in den AUX IN-Anschluss auf der Oberseite des Partylautsprechers. Verbinden Sie das andere Ende des Kabels mit Ihrem externen Gerät. Schalten Sie Ihr externes Gerät ein. Schalten Sie den Partylautsprecher ein. Drücken Sie die Taste MODE einmal oder mehrmals, bis AUX im Display ange- zeigt wird. Das Audiosignal Ihres externen Gerätes wird jetzt wiedergegeben. Die Wiedergabesteuerung der Titel erfolgt über das externe Gerät. Die Lautstärke kann sowohl an Ihrem externen Gerät als auch am Partylaut- sprecher gesteuert werden.

10. USB-Speicherstick einsetzen

Entfernen Sie ggf. die Schutzkappe und stecken Sie den USB-Speicher in den USB-Anschluss auf der Oberseite des Partylautsprechers. Drücken Sie die Taste MODE einmal oder mehrmals, um den gewünschten Ab- spielmodus zu wählen. Im Display erscheint Usb. Beachten Sie zum Anschluss eines USB-Speichers die folgenden Hinweise: 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 1944050 ML Direct Sales MSN 5006 0037 Content Final.indb 19 16.10.2018 06:39:1116.10.2018 06:39:1120

• Aufgrund der zahlreichen verschiedenen Dateisysteme und Dateiformate kann die Kompatibilität mit angeschlossenen Speichermedien nicht garantiert wer- den.

• Je nach Größe des Datenträgers kann es länger dauern, bis das System erkannt wird.

• Unterstützt wird das Dateisystem FAT32; das unterstützte Dateiformat ist Mp3.

• Es werden USB-Speicher bis zu einer Größe von 32 GB unterstützt.

• Externe Festplatten werden nicht unterstützt.

11. SD-Speicherkarte einsetzen

Stecken Sie die SD-Speicherkarte in den SD-Speicherkartenschacht auf der Oberseite des Partylautsprechers. Die Kontakte der Karte zeigen dabei in Rich- tung Gerätevorderseite. Im Display erscheint Sd. Beachten Sie zum Anschluss einer SD-Speicherkarte die folgenden Hin- weise:

• Aufgrund der Vielzahl von verschiedenen Speicherkarten auf dem Markt kann die Kompatibilität mit angeschlossenen Speichermedien nicht garantiert werden.

• Je nach Größe des Datenträgers kann es länger dauern, bis das System erkannt wird.

• Unterstützt wird das Dateiformat Mp3.

• Es werden SD-Speicherkarten bis zu einer Größe von 32 GB unterstützt.

12. Gitarre anschließen

Die Gitarre lässt sich in jedem Abspielmodus nutzen. Gehen Sie wie folgt vor, um eine Gitarre anzuschließen: Schalten Sie den Partylautsprecher ggf. aus. Stecken Sie das Anschlusskabel (6,3 mm Klinke) für die Gitarre in die Gitarren Buchse GT in. Verbinden Sie Ihre Gitarre entsprechend mit dem Anschlusskabel. Stellen Sie mit dem Regler GT. VOL die gewünschte Gitarrenlautstärke ein.

13. Mikrofon anschließen

Stecken Sie das Kabel des mitgelieferten Mikrofons in die Buchse MIC auf der Oberseite des Partylautsprechers. Stellen Sie mit dem Regler MIC VOL die gewünschte Mikrofonlautstärke ein. Stellen Sie mit den Regler ECHO einen ggf. gewünschten Echo Soundeffekt für das Mikrofon ein. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2044050 ML Direct Sales MSN 5006 0037 Content Final.indb 20 16.10.2018 06:39:1116.10.2018 06:39:11DE

Um das Mikrofon stummzuschalten, betätigen Sie den Schalter am Mikrofon. Die Wiedergabe des Mikrofontons erfolgt unabhängig vom gewählten Abspielmodus.

14. Anschlüsse auf der Geräterückseite

Auf der Geräterückseite befinden sich ein AUX IN Eingang sowie ein LINE OUT Ausgang zum Anschluss von externen Geräten. 14.1. AUX IN Der AUX IN Anschluss (Cinch) auf der Geräterückseite bietet Ihnen neben dem AUX Anschluss auf der Geräteoberseite (3,5 mm Klinke) eine weitere Möglichkeit, ein externes Audioausgabegerät an den Partylautsprecher anzuschließen. Stecken Sie das Cinch-Anschlusskabel in die AUX IN Anschlüsse auf der Geräte- rückseite. Beachten Sie dabei sowohl die farbliche Kennzeichnung als auch die Kennzeichnung für L (links) und R (rechts). Drücken Sie die Taste MODE einmal oder mehrmals, bis AUX im Display ange- zeigt wird. Das Audiosignal Ihres externen Gerätes wird jetzt wiedergegeben. 14.2. Line out Über den LINE OUT Anschluss haben Sie die Möglichkeit, einen externen Verstärker (Fernseher, Aufnahmegerät, Soundbar, Aktiv-Lautsprecher o. Ä.) an den Partylaut- sprecher anzuschließen. Stecken Sie das Cinch-Anschlusskabel in die LINE OUT Anschlüsse auf der Gerä- terückseite. Beachten Sie dabei sowohl die farbliche Kennzeichnung als auch die Kennzeichnung für L (links) und R (rechts). Bei Anschluss eines externen Verstärkers über den LINE OUT Anschluss ist nicht notwendig, einen Abspielmodus auszuwählen. Die Signalaus- gabe erfolgt konstant. LINE O U T L AU X I N LLINE O U T R AUX IN R 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2144050 ML Direct Sales MSN 5006 0037 Content Final.indb 21 16.10.2018 06:39:1216.10.2018 06:39:1222

Problem Mögliche Ursache Abhilfe Das Gerät lässt sich nicht einschalten.

• Das Netzkabel ist nicht richtig ange- schlossen.

• Der Schalter POWER steht auf OFF. Überprüfen Sie den korrekten Anschluss des Netzkabels. Stellen Sie sicher, dass der Schalter POWER auf der Rückseite des Partylautsprechers auf die Position ON ge- kippt ist. Sollte sich der Partylaut- sprecher dennoch nicht einschalten lassen, ist das Gerät defekt. Kontaktieren Sie in die- sem Fall unseren Service. Kein Ton

• Die Lautstärke ist zu gering eingestellt.

• Der falsche Abspielm- odus ist ausgewählt.

• Nicht unterstütztes Dateiformat. Stellen Sie die ge- wünschte höhere Lautstärke ein. Überprüfen Sie an Ih- rem externen Audio- wiedergabegerät die eingestellte Lautstär- ke und erhöhen Sie diese gegebenenfalls. Drücken Sie die Tas- te MODE einmal oder mehrmals, bis der kor- rekte Abspielmodus entsprechend dem angeschlossenen Ge- rät im Display ange- zeigt wird. Verwenden Sie nur Dateien im Format Mp3. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2244050 ML Direct Sales MSN 5006 0037 Content Final.indb 22 16.10.2018 06:39:1216.10.2018 06:39:12DE

Problem Mögliche Ursache Abhilfe Kein Ton vom Mikrofon

• Die Mikrofonlautstär- ke ist zu gering.

• Das Mikrofon ist stummgeschaltet. Stellen Sie eine höhe- re Mikrofon Lautstär- ke ein. Stellen Sie die Stumm- schaltung über den Schalter am Mikro- fon aus. Mp3-Dateien werden nicht abgespielt. Die Verbindung zum USB- Stick/zur SD-Karte ist un- terbrochen. Stellen Sie sicher, dass der USB-Stick/die SD- Karte korrekt einge- steckt ist.

16. Konformitätsinformation

Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstim- mung mit den grundlegenden Anforderungen und den übrigen einschlä- gigen Bestimmungen befindet:

• RE- Richtline 2014/53/EU

• Öko-Design Richtlinie 2009/125/EG

• RoHS-Richtlinie 2011/65/EU. Die vollständige EU-Konformitätserklärung kann unter www.medion.com/confor- mity heruntergeladen werden.

Bevor Sie das Gerät reinigen, ziehen Sie unbedingt immer zuerst den Netzste- cker. Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriftungen des Gerätes beschädigen können.

18. Lagerung bei Nichtbenutzung

Wenn Sie das Gerät für einen längeren Zeitraum nicht benutzen, trennen Sie es vom Stromnetz und lagern Sie es an einem trockenen, kühlen Ort. Achten Sie darauf, dass das Gerät vor Staub und extremen Temperaturschwan- kungen geschützt ist. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2344050 ML Direct Sales MSN 5006 0037 Content Final.indb 23 16.10.2018 06:39:1216.10.2018 06:39:1224 18.1. Informationen zu Markenzeichen Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von MEDION unter Lizenz verwendet. Die USB™ Wortmarke und die Logos sind eingetragene Marken der USB Implemen- ters Forum, Inc. und werden von MEDION unter Lizenz verwendet. Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

19. Technische Daten

Spannungsversorgung Eingangsspannung/Frequenz AC 100-240 V ~ 60/50Hz Leistungsaufnahme Betrieb max. 103 W Leistungsaufname Standby max. 0,3 W Anschlüsse für externe Funktionen AUX Eingang 3,5 mm Klinkenbuchse Mikrofon Eingang 6,3 mm Klinkenbuchse Gitarren Eingang 6,3 mm Klinkenbuchse AUX IN Eingang Cinch LINE OUT Ausgang Cinch Bluetooth Bluetooth Version 4.2 Bluetooth Frequenzband 2,4 GHz Bluetooth Frequenzbereich 2402 MHz - 2480 MHz Maximale Bluetooth Sendeleistung +2 dBm Mikrofon Frequenzgang 30 Hz ~ 15 KHz Empfindlichkeit -73dB +/ -3dB Impendanz 600 Ω USB-Anschluss¹ USB 2.0 bis 32 GB, 5 V 500 mA max. unterstütze Formate Mp3 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2444050 ML Direct Sales MSN 5006 0037 Content Final.indb 24 16.10.2018 06:39:1216.10.2018 06:39:12DE

Allgemeine Daten Abmessungen (BxHxT) 350 x 980 x 340 mm Gewicht 16,7 kg Ausgangsleistung 2 x 100 W RMS Umgebungsbedingungen (Betrieb) -10 °C bis +35 °C bei einer relativen Luft- feuchtigkeit von (nicht kondensierend) max. 85% Umgebungsbedingungen (Lage- rung) 0 °C bis +60°C bei einer relativen Luft- feuchtigkeit von (nicht kondensierend) max. 85% Schutzart Schutzklasse II ¹ USB Verlängerungskabel und Kartenleseadapter werden nicht unterstützt. Die Kompatibilität zu allen am Markt erhältlichen MP3-Playern, USB-Sticks oder Speicherkarten kann nicht garantiert werden. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2544050 ML Direct Sales MSN 5006 0037 Content Final.indb 25 16.10.2018 06:39:1216.10.2018 06:39:1226

VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu- geführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder ei- nem Wertstoffhof ab. Nehmen Sie vorher die Batterien aus dem Funk- mikrofon, und geben Sie diese getrennt an einer Sammelstelle für Alt- batterien ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2644050 ML Direct Sales MSN 5006 0037 Content Final.indb 26 16.10.2018 06:39:1216.10.2018 06:39:12DE

Sollte Ihr Partylautsprecher einmal nicht wie gewünscht und erwartet funktionie- ren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschie- dene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mit- arbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.

• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. Deutschland Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) Mo. - Fr.: 07:00 - 23:00 Sa. / So.: 10:00 - 18:00 0201 22099-111 Haushalt & Heimelektronik 0201 22099-222 Mobiltelefon; Tablet & Smartphone 0201 22099-333 Serviceadresse MEDION AG 45092 Essen Deutschland Österreich Öffnungszeiten Rufnummer Mo. - Fr.: 08:00 - 21:00 Sa. / So.: 10:00 - 18:00

Serviceadresse MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland Luxemburg Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 34-20 808 664 Serviceadresse MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland Deutschland Diese und viele weitere Bedienungsanleitungen ste- hen Ihnen über das Serviceportal www.medion.com/ de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scan- nen und die Bedienungsanleitung über das Service- portal auf Ihr mobiles Endgerät laden. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2844050 ML Direct Sales MSN 5006 0037 Content Final.indb 28 16.10.2018 06:39:1216.10.2018 06:39:12DE

Österreich Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/at/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Schweiz Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/ch/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Belgien Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Luxemburg Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/lu/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 2944050 ML Direct Sales MSN 5006 0037 Content Final.indb 29 16.10.2018 06:39:1216.10.2018 06:39:1230

Copyright © 2018 Stand: 16.10.2018 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon- taktieren Sie zuerst immer unseren Kundenservice. 44050 ML Direct Sales MSN 5006 0037 Content Final.indb 3044050 ML Direct Sales MSN 5006 0037 Content Final.indb 30 16.10.2018 06:39:1316.10.2018 06:39:13DE
