BTCSD002 - Schrauber Batavia - Kostenlose Bedienungsanleitung

Produkttyp	Akkuschrauber mit Ladegerät
Marke	Batavia
Modell	BTCSD002
Artikelnummer	7061166
Abmessungen Ladegerät	54 × 71 × 77 mm
Gewicht Ladegerät	592 g
Stromversorgung Ladegerät	230-240 V AC, 50/60 Hz
Ausgangsspannung Ladegerät	4,6 V DC
Leistungsaufnahme Ladegerät	40 W
Ladezeit	Ca. 60 Sekunden
Batterietyp	Flash Cell Lithium-Ionen
Spannung Schrauber	4,6 V DC
Maximales Drehmoment	2,5 Nm
Leerlaufdrehzahl	200 min⁻¹
Spannfutter und Bits	Magnetischer Bit-Halter
Hauptfunktionen	Schrauben, Lösen, LED-Taschenlampe, LED-Arbeitslicht
Griff	Verstellbar (Pistole oder gerade)
Drehrichtung	Rechts-/Linkslauf mit Mittelstellung (Arretierung)
Schalldruckpegel	58,7 dB(A)
Schallleistungspegel	69,7 dB(A)
Schutzklasse Ladegerät	II
Pflege und Reinigung	Trockenes oder leicht feuchtes Tuch, keine Scheuermittel
Lagerung	Trockener, staubfreier Ort, geschützt vor extremen Temperaturen
Sicherheit	Anweisungen lesen, PSA verwenden, vor Wartung Netzstecker ziehen
Garantie	2 Jahre

Häufig gestellte Fragen - BTCSD002 Batavia

Wie lange dauert die Ladezeit des Akkuschraubers Batavia BTCSD002?

Die vollständige Ladezeit beträgt ca. 60 Sekunden dank der Flash-Cell-Technologie.

Welchen Batterietyp verwendet der BTCSD002?

Er verwendet einen integrierten Flash-Cell-Lithium-Ionen-Akku. Keine anderen Akkus verwenden.

Wie hoch ist das maximale Drehmoment dieses Schraubers?

Das maximale Drehmoment beträgt 2,5 Nm, geeignet zum Schrauben in Holz, Metall, Keramik und Kunststoff.

Wie stellt man den Griff des Schraubers ein?

Drücken Sie die Entriegelungstaste oben und drehen Sie den Griff in die Position Pistole oder gerade.

Wie wechselt man den Schraubbit?

Stellen Sie den Drehrichtungsschalter auf Mittelstellung, ziehen Sie dann den magnetischen Bit heraus, um ihn zu ersetzen. Der Bit wird von einem Magneten gehalten.

Wie verwendet man die Taschenlampenfunktion?

Befestigen Sie den Taschenlampenaufsatz am Griff, drücken Sie dann den Lichtschalter, um die LED-Taschenlampe oder das Arbeitslicht einzuschalten.

Wie reinigt man den Akkuschrauber Batavia BTCSD002?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Keine ätzenden oder scheuernden Reinigungsmittel verwenden.

Wo und wie sollte das Gerät gelagert werden?

Bewahren Sie es an einem trockenen Ort, geschützt vor Staub, Schmutz und extremen Temperaturen, außerhalb der Reichweite von Kindern auf.

Welche Garantie hat dieses Produkt?

Batavia gewährt eine Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. Bewahren Sie den Kaufbeleg auf.

Ist das Ladegerät BT-FCC001 mit anderen Modellen kompatibel?

Nein, das Ladegerät BT-FCC001 ist speziell für das Modell BT-CSD002 ausgelegt. Kein anderes Ladegerät verwenden.

BEDIENUNGSANLEITUNG BTCSD002 Batavia

Bedienungsanleitung (Original)

Modell Nr. BT-CSD002

Art.Nr. 7061166

Akkuschrauber

Sicherheitshinweise. 4
Bestimmungsgemälter Gebrauch 7
Vor der ersten Benutzung. 8
Laden der Flash-Zelle des Schraubers.....8
Einsetzen/Wechsel des Schraubbits 8
Einstellbarer Griff. 8
Ein- und Ausschalten/Schrauben 9
Leuchtenaufsatz 9
Reinigung und Lagerung 9
Technische Daten 10
Entsorgung und Wiederverwertung 10
EG-Konformitätserklarung 11

Contents

1. Bit-Aufnahme
2. EIN/AUS-Schalter
3. Ladekontrollanzeige
4. Bit-Reservoir mit Bitveränderung
5. Netzkabel
6. Ladegerät
7. Drehrichtungsumschalter
8. Entriebelungstaste für einstellbaren Griff
9. Leuchtenaufssatz
10. Arbeits-LED-Leuchte
11. LED-Taschenleuche
12. EIN/AUS-Schalter für Leuchten
13. Bit Holder
14. ON/OFF Trigger
15. Charging LEDs
16. Bit Reservoir with Bit Extension
17. Power Cable
18. Charger
19. Rotating Direction Button
20. Unlocking Button for Twist-Grip
21. Light Attachment
22. LED Work Light
23. LED-Torch

24. ON/OFF Switch for Lights

25. Bithouder

26. AAN/UIT schakelaarindicator
27. LED Laadcontrole
28. Schroebithouder met bitverlenging
29. Netkabel
30. Laadapparaat
31. Draairichting schakelaar
32. Ontgrendelknop voor instelbare greed
33. Lichtunit
34. LED werklamp
35. LED zaklamp

36. Aan/Uit schakelaar voor lampen

37. Porte-Embout

38. Gachette
39. LED de chargement
40. Réserve d'embouts et rallonge
41. Cable
42. Chargeur
43. Inverseur du sens de rotation
44. Bouton de déblocage de la poignée régable
45. Embase de fixation torche
46. Eclairage de travail LED
47. Torche LED
48. Interrupteur d'éclairage

BATVIA TM

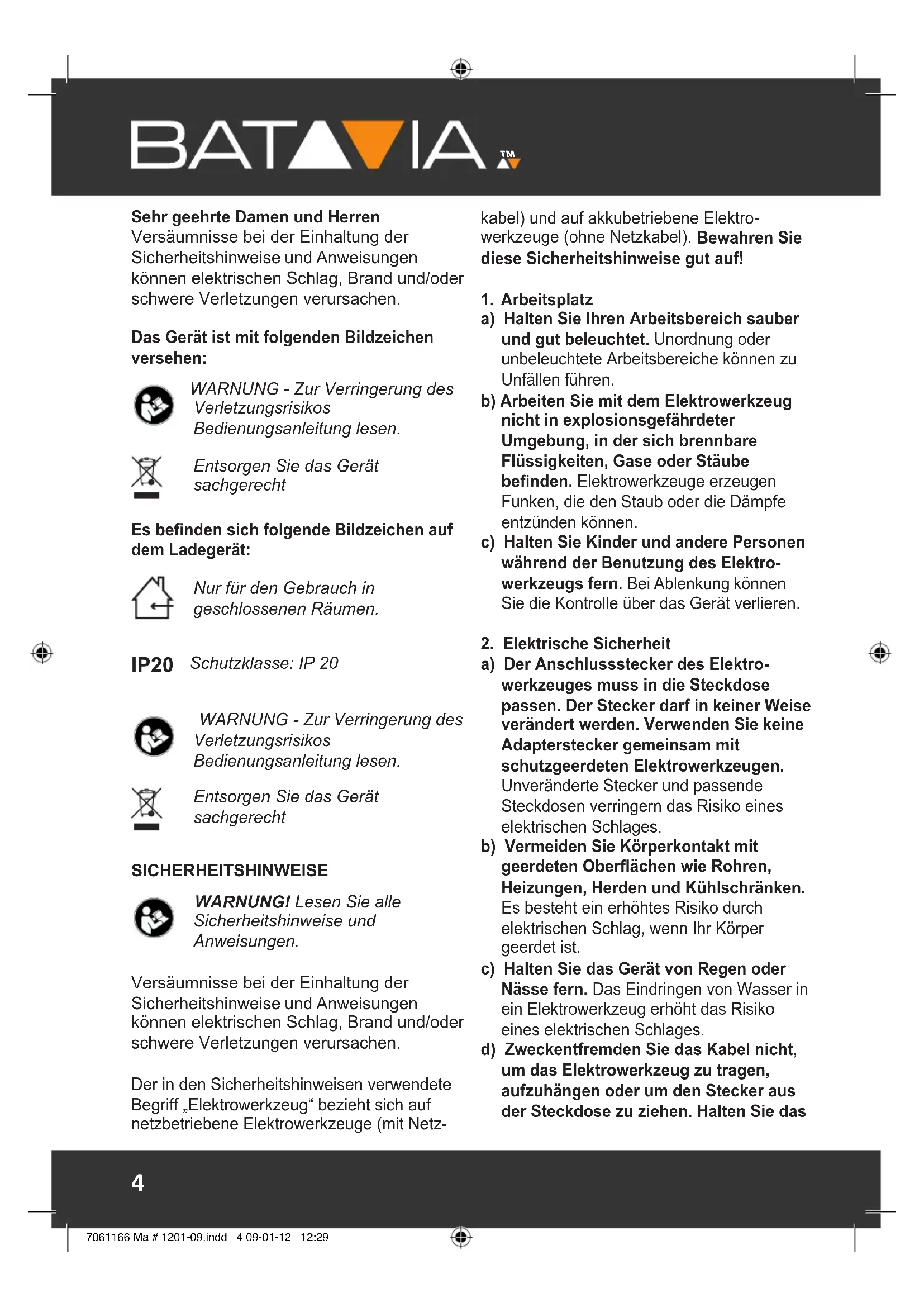

Sehr geehrte Damen und Herren

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Das Gerät ist mit folgenden Bildzeichen versehen:

WARNING - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.

Entsorgen Sie das Gerät sachgerecht

Es befinden sich folgende Bildzeichen auf dem Ladegerät:

Nur fur den Gebrauch in geschlossenen Räumen.

IP20

Schutzklasse: IP 20

WARNING - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.

Entsorgen Sie das Gerätsachgerecht

SICHERHEITSHINWEISE

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netz-

kabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Bewahren Sie diese Sicherheitschinweise gut auf!

1. Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das

DE

Kabel fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann diese zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffang einrichtungen montiert werden konnen, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden.Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

1. Sorgfälliger Umgang mit und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.

BATVIA TM

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Verwendung und Behandlung des Akkuwerkzeuges

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c. Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

1. Service
   a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
2. Sicherheitshinweise für Ladegeräte Halten Sie das Ladegerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

a) Laden Sie nur Batavia-Li-Ionen-Akkus

DE

oder solche in Batavia-Produkte eingebaute Akkus mit den in den technischen Daten angegebenen

Spannungen. Ansonsten besteht Brand- und Explosionsgesefahr.

b) Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
c) Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Offnen Sie das Ladegerät nicht selbst und{lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegerät, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
d) Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärung des Ladegerätes besteht Brandgefahr.
e) Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät speien.
f) Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedieren, dürfen these Ladegerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

SICHERHEITSHINWEISE FÜR SCHRAUBER

• Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann

auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
• Bringen Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung den Drehrrichtungsumschalter in Mittelstellung. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
  Schützen Sie das Elektrowerkzeug vor Hitze, z. B. auch vor dauernder Sonneneinstahrung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
• Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

• Dieser FlashCell-Schrauber für den privaten Gebrauch bestimmt und entwickelt. Er ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.
  Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben in Holz, Metall, Keramik und Kunststoff.
  Zur bestimmungsgemänen Verwendung gehort auch das Einhalten der Anleitung.
  Jede darüber hinausgehende Verwendung

BATVIA TM

(andere Medien, Gewaltanwendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsgemäß.

• Achtung:这意味着 Ladegerät ist nicht geeignet für das Laden herkömmlicher Batterien.

VOR DER ERSTEN BENUTZUNG

• Nehmen Sie den Schrauber und alle Zubehörteile aus der Verpackung.
• Überprüfen Sie alle Teile auf evtl.
  Transportschäden und benutzen Sie kein beschiediges Zubehör oder ein beschiediges Werkzeug.
• Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

LADEN DER FLASH-ZELLE DES SCHRAUBERS

Der FlashCell-Schrauberzeichnet sich durch eine einzigartig schnelle Ladetechnik aus. Bereits nach 60 Sekunden Ladezeit ist die Flash-Zelle wieder vollständig geladen, so dass der Schrauber bereits nach kürzester Zeit einsatzbereit ist.

Die Flash-Zelle des Schraubers kann unabhängig vom Ladezustand jederzeit geladen werden, ohne die Zelle zu schädigen. Laden Sie den Schrauber vor der ersten Inbetriebnahme komplett auf.

Achtung: das Lagegerät BT-FCC001 kann nur für den Schrauber BT-CSD002 benutzt werden.

1. Verbinden Sie das Netzkabel (5) des Ladegerats (6) mit einer Netzsteckdose. Die ersten LED der Ladekontrollanzeige (3) leuchtet rot.
2. Stecken Sie den Griff des Schraubers, wie im Übersichtsbild abgebildet, bis zum Anschlag in den Ladeschacht des Ladegerätes, indem Sie die Kontakte in die entsprechenden Aussparungen des Ladegeräts stecken.

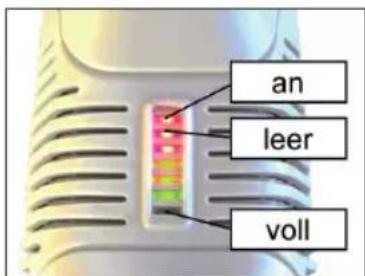

3. Die rote Ladekontrollanzeige beginnt zu blinken. Die Flash-Zelle ist vollständig geladen wenn alle LEDs leuchten. Das Gerät ist einsatzbereit.

Hinweis:

Achten Sie beim Einsetzen des Schraubers darauf, dass dieser sich leicht und ohne Widerstand in den Ladeschacht einsetzen lasst. Wenden Sie keine Gewalt an.

EINSETZEN/WECHSEL DES SCHRAUBBITS

• Drücken Sie vor dem Wechsel der Schraubbits den Drehrrichtungsschalter (7) in die mittlere Position, um ungewolltes Einsatzen zu vermeiden.
• Wechseln Sie das Schraubbit nur wenn das Gerät ausgeschaltet ist.
• Ziehen Sie das Schraubbit aus der Bit-Aufnahme (1) Heraus und setzen Sie das gewünschte Bit in die Aufnahme. Ein Magnet in der Aufnahme hält das Schraubbit an seinem Platz.

EINSTELLBARER GRIFF

Dieser Schrauber ist mit einem einstellbaren Griff ausgestattet, so dass der Schrauber in Pistolenform oder als Stabschrauber verwendet werden kann.

Drücken Sie auf die Entriegelungstaste (8) an der Oberseite des Schraubers und drehen Sie den Griff in die gewünschte Position.

DE

Stabschrauber

Pistolenform

EIN- UND AUSSCHALTEN/SCHRAUBEN

1. Zum Einschalten, drucken Sie den EIN/AUSchalter (2).Zum Anhalten des Schraubers, lessen Sie den Schalter wieder los.

2. Betätigten Sie den Drehrrichtungssumschalters (7) zur Umschaltung zwischen Rechts- und Linkslauf. In der Mittelposition wird der EIN/AUS-Schalter blockiert. Benutzen Sie diese Position, wenn Sie die Maschine ablegen, um unbeabsichtigtes Anlaufen zu verhindern.

3. Stellen Sie sicher, dass das entsprechende Bit korrekt eingesetzt ist bzw der Maschine zum Schrauben verwendet wird. Vermeiden Sie es, die Schraube zu fest anzuziehen. Dies konnte den Kopf oder das Gewinde der Schraube beschädigen. Drücken Sie beim Schrauben das Schraubbit mit einem konstanten Druck auf den Kopf der Schraube und führen Sie den Schraubvorgang durch.

4. Um eine Schraube loszuschrauben, stellen Sie die Drehrichtigung gegen den Uhrzeigersinn ein. Setzen Sie das Schraubbit ein. Halten Sie das Schraubbit gerade auf den Kopf der Schraube. Drücken Sie beim Losschrauben das Schraubbit mit einem konstanten Druck auf den Kopf der Schraube.

5. Setzen Sie den FlashCell-Schrauber nach erfolgter Schraubarkeit wieder in den Ladeschacht des Ladegerates. So bleibt das Gerät jederzeit einsatzbereit.

Hinweis:

Der Drehrichtungsumschafter kann nur betätigter werden, wenn Sie den EIN/AUS-Schalter loslassen.

LEUCHTENAUFSATZ

1. Nehmen Sie den Schrauber aus dem Ladegerät.
2. Stecken Sie den Leuchtenaufsatz (9) von unten auf den Griff des Schraubers, so dass dieser spürbar einrastet.
3. Drücken Sie einmal auf den EIN/AUS-Schalter (12) am Leuchtenaufsatz, um die LED-Taschenleuchte (11) einzuschalten.
4. Drücken Sie den EIN/AUS-Schalter (12) erneut, um die LED-Taschen-leuchte auszuschalten und die Arbeits-LED-Leuchte (10) einzuschalten.
5. Drücken Sie ein drittes Mal den EIN/AUS-Schalter (12), um beiden Leuchten auszuschalten.
6. Zum Entfernen des Leuchtenaufsatzesziehen Sie den Aufsatz gerade vom Griffdes Schraubers nach unten ab.

Hinweis:

Der Drehrchtungsumschafter kann nur betätig werden, wenn Sie den EIN/AUS-Schalter loslassen.

REINIGUNG UND LAGERUNG

• Ziehen Sie vor der Reinigung des Ladegerats das Netzkabel.
• Reinigen Sie ihr Gerät gegebenenfalls mit einem feuchten Tuch. Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen enthalten, wie z.B. Benzin, Verdünning u.a., da sie den Kunststoff angreifen konnen.

BATVIA

Lagern Sie das Gerät an einem trockenen, vor Staub, Schmutz und extremen Temperaturen geschützten Ort. Lagern Sie das Gerät außerhalb der Reichweite von Kindern.

TECHNISCHE DATEN

Ladegerät

Eingangsspannung 230-240 VAC

Ausgangsspannung 4,6 VDC

Leistungsaufnahme 40 W

Leistungsabgabe 2,4A

Aufladedauer ca.60s

Schutzklasse II

Gewicht 592

Abmessungen (ca.) 54 × 71 × 77 ~mm

FlashCell-Schauber

Spannung 4,6 VDC

Konduktor 2.3 VDC, 300F

(2)

Max. Drehmoment 2,5 Nm

Leerlaufdrehzahl n 200 min-1

Schalldruckpegel L_pA = 58,7 dB(A)

Unsicherheit K_BA^ = 3 dB(A)

Schalleistungspegel LwA=69,7 dB(A)

Unsicherheit K_WA = 3 dB(A)

Vibration a HD = 0,295 m/s^2

Unsicherheit K=1,5 m/s 2

Gewicht 366

Abmessungen (ca.) 53 × 185 × 145 ~mm

Leuchtenaufsatz

LEDs 5x

1xLEDweiB

Gewicht 62

Abmessungen (ca.) 54 × 71 × 77 ~mm

• Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden;

• Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendert werden.

• Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;
  Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar ingeschaltet ist, aber ohne Belastung lauft).

ENTSORGUNG UND WIEDERVERWERTUNG

Entsorgen Sie Werkzeuge nicht über den Hausmüll.

Das Werkzeug befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Werkzeug und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führten Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.

EN

EG-Konfirmitäserklarung

Wir, die Batavia GmbH, Blankenstein 180, NL-7943 PE Meppel, erklaren in alleiniger Verantwortung, dass das Produkt Duo Akkuschrauber, Articlel Nr. 7061166, Modell Nr. BT-CSD002 den wesentlichen Schutzanforderungen genugt, die in den Europäischen Richtlinien Elektromagnetische Verträgekeit 2004/108/EG (EMV), 2006/42/EG (Maschinen), 2006/95/EG (Niederspannung) und deren Änderungen festgelegt sind. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen: EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-2, EN 61000-3-2, EN 61000-3-3, EN 61000-6-3

Name und Anschrift der Person, die berechtigt, die technische Unterlagen, die in der Gemeinschaft ansässig sein kompilieren;

Meino Seinen, Qualitätsdirektor Batavia GmbH, Blankenstein 180, 7943 PE Meppel, Niederlande

Dear Customers

IP20 Beschermingsklasse: IP 20

VOOR HET EERSTE GEBRUIK

Beschermingsklasse II

Gewicht 592

Afmetingen (ca.) 54 × 71 × 77 ~mm

Flash Cell Schroevendraiaer

Ingang 4,6

ALLUMER, ÉTEINDRE ET PROCÉDER AU VISSAGE

Dieses Batavia Produkt hat 2 Jahre Garantie

Sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle.

Sollte these Gerät nicht einwandfrei sein, so wenden Sie sichitte immer zuerst an unseren Kunden-Service.itte bewahren Sie unbedingt den Kaufbeleg auf.

Die Garantieleistung gilt nur fur Material- oder Fabrikationsfehler. Ausgeschlossen sind Mangel die durch missbrächliche und unsachgemäß Behandlung oder Gewalteinwirkung verursacht worden sind.

Deutschland | Kundenservice

Montag bis Freitag von 9 bis 17 Uhr

*Nur €0,14 /Minute aus dem dt. Festnetz,

max. €0,42/Minute aus den Mobilfunknetzen.

BATABIA GmbH | Blankenstein 180 | 7943PE Meppel | Netherlands

www.batavia.eu | Email: [e-mail]

BATVIA TM

© 2012 Batavia GmbH

7061166/2
