BEDIENUNGSANLEITUNG TX212S ALTO

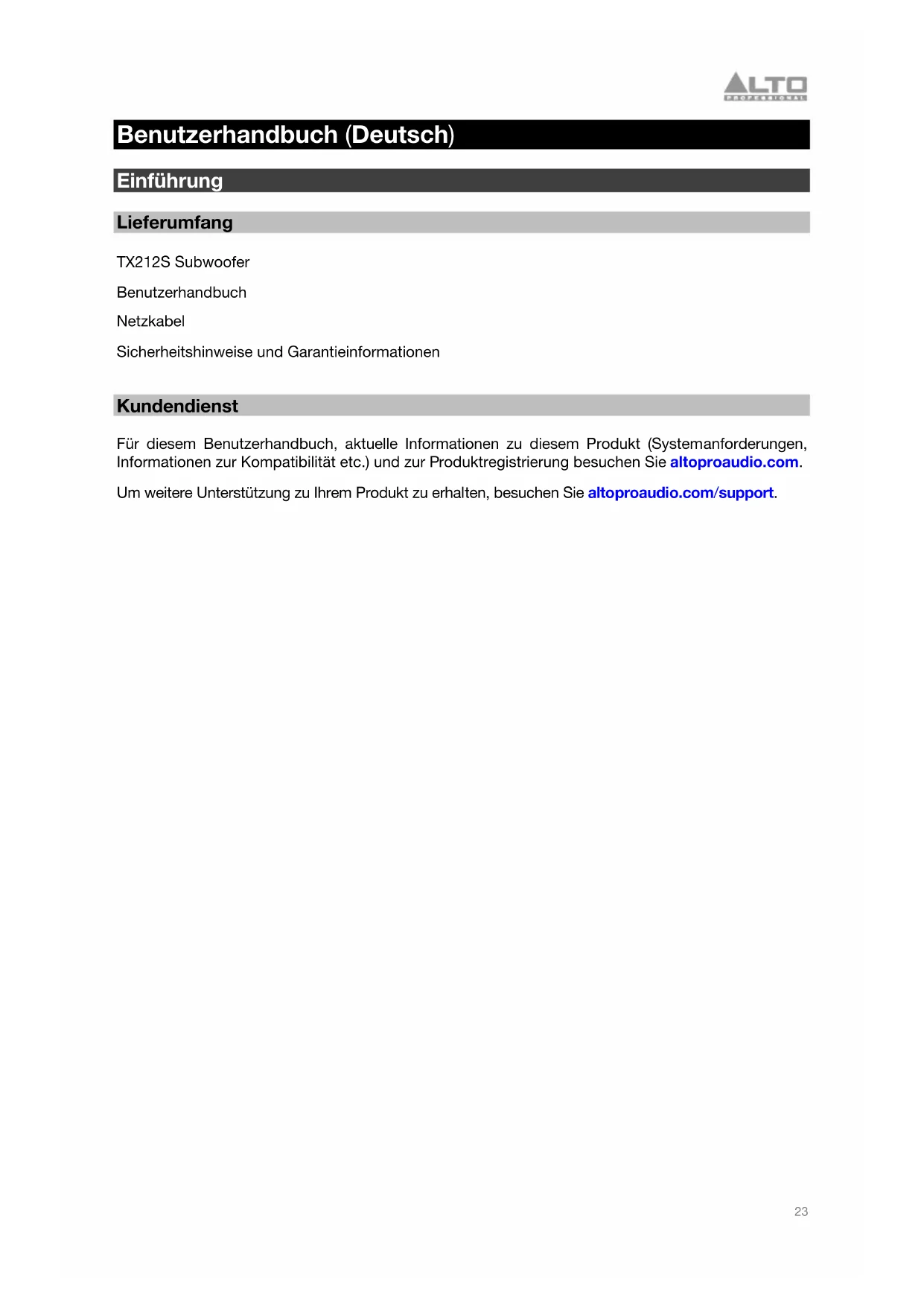

Benutzerhandbuch (Deutsch) Einführung Lieferumfang TX212S Subwoofer Benutzerhandbuch Netzkabel Sicherheitshinweise und Garantieinformationen

Kundendienst Für diesem Benutzerhandbuch, aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoproaudio.com. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie altoproaudio.com/support.24

Wichtige Sicherheitshinweise Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie den Subwoofer nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.

• Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.

• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.

• Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen.

• Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.

• Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.

• Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.

• Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann.

Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop- Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,5 110 Flughafen 0,25 oder weniger 115 Rock-Konzert25

Schnellstart Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Beispiel A: 1 Subwoofer & 2 Lautsprecher Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit den Eingängen des Subwoofers und schließen dann die Ausgänge des Subwoofers an den Eingang jedes Lautsprechers an.

Beispiel B: 2 Subwoofer & 2 Lautsprecher Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit Eingang 1 jedes Subwoofers und schließen den Ausgang jedes Subwoofers an den Eingang jedes Lautsprechers an.

Lautsprecher Mixer Steckdose Steckdose Subwoofer Lautsprecher Lautsprecher Subwoofer Lautsprecher Subwoofer Mixer Steckdose Steckdose Steckdose26

Funktionen Rückseite

1. Netzeingang: Verbinden Sie das mitgelieferte Netzkabel mit

diesem Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter auf off steht, wenn Sie das Kabel anschließen oder abstecken.

2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist,

schalten Sie den Subwoofer aus und ziehen das Netzkabel ab. Heben Sie dann diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Schaltet den Subwoofer ein/aus. Achten Sie

darauf, dass der Lautstärkeregler auf „Null“ steht, bevor Sie den Lautsprecher einschalten.

4. Power-LED: Leuchtet, wenn der Subwoofer eingeschaltet ist.

5. Ausgänge: Verwenden Sie handelsübliche XLR-Kabel, um

diese Ausgänge an einen Lautsprecher anzuschließen. Audiosignale mit Frequenzen über der Subwoofer- Trennfrequenz werden aus diesen Ausgängen gesendet. 1 ist der linke Ausgang, 2 der rechte.

6. Eingänge: Verwenden Sie handelsübliche XLR-Kabel (nicht im

Lieferumfang enthalten), um Ihre Tonquelle mit diesen Eingängen zu verbinden. 1 ist der linke Eingang und 2 ist der rechte.

7. Lautstärke: Drehen Sie diesen Regler, um die Ausgangslautstärke des Subwoofers einzustellen.

8. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet

wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

9. Polaritätswahlschalter: Drücken Sie diesen Schalter, um die Phase der Subwoofer-Ausgabe

umzukehren. Auf diese Weise können Sie Phasen oder Auslöschungen reduzieren, die sich durch den Standort des Subwoofers in einem Hörraum ergeben (Bässe haben längere Wellenlängen, die diesen unerwünschten Effekt verursachen können). Wichtig: Dies wirkt sich nur auf das Tonsignal aus, das an den Subwoofer-Verstärker geht, nicht das Signal, das an die Ausgänge gesendet wird.

10. DSP Output Mode: Betätigen Sie diesen Schalter, um zwischen den sechs Einstellungen zur

Anpassung von Delay, Crossover-Frequenz und dem Pegel der XLR-Ausgänge umzuschalten. Die ersten vier Einstellungen sind speziell auf die Vollbereichslautsprecher Alto Professional TX208, TX210, TX212 und TX215 zugeschnitten. Die beiden letzten Einstellungen können bei der Verwendung von anderen Lautsprechern als Alto Professional nützlich sein. Wenn eine Einstellung ausgewählt wurde, leuchtet die entsprechende LED. Siehe Betrieb > DSP- Ausgabemodus für weitere Einzelheiten. Hinweis: Der Subwoofer wird immer die Frequenzen unterhalb seiner Trennfrequenz spielen, unabhängig von der Schalterposition.

11. Extended LF: Betätigen Sie diesen Schalter, um den erweiterten Bassfrequenzgang des

Subwoofers zu aktivieren bzw. deaktivieren. Wenn dieser aktiviert ist, leuchtet die entsprechende LED und die tieferen Frequenzen des Subwoofers werden verstärkt. Hinweis: Wenn diese Funktion aktiviert ist, stellen Sie sicher, dass die erweiterten Frequenzen des Subwoofers nicht zu Phasing oder zu Auslöschungen führen, wenn sie sich mit den Frequenzen Ihres Lautsprechers überlappen.

Betrieb Ausgabemodus Für eine präzise Signalanpassung verwendet TX212S die digitale Signalverarbeitung (Digital Signal Processing, DSP). Diese Funktion verschafft Ihnen einen klareren, genaueren Klang. Die DSP regelt EQ, Verzerrungs-Erkennung/Begrenzung, Crossover-Frequenz und Signalverzögerungen mit virtueller Perfektion — und ohne die bei analoger Filterung inhärenten Produktionsschwankungen. Einfach ausgedrückt nimmt DSP ein analoges Signal, konvertiert es in ein digitales Signal und führt dann alle gewünschte Änderungen und Anpassungen im digitalen Bereich durch, der vollkommen frei von den Ungenauigkeiten und der Anfälligkeit für hinzugefügtes Rauschen ist, unter denen die analoge Signalverarbeitung leidet. DSP ist einer der Hauptgründe, warum die Subwoofer von Alto Professional so sauber, dynamisch und vielseitig sind. Über den DSP Output Mode-Schalter auf der Rückseite des TX212S können Sie zwischen sechs Einstellungen umstellen, die zur Anpassung von Delay, Crossover-Frequenz und dem Pegel der XLR-Ausgänge dienen. Diese Funktion optimiert die Leistung Ihres Lautsprechersystems und vereinfacht gleichzeitig das Setup von Vollbereichslautsprecher und Subwoofer. Wenn Sie einen Alto Professional TX2- Lautsprecher haben, können Sie mithilfe der richtigen Einstellung dafür sorgen, dass Ihr Lautsprecher und Ihr TX212S laufzeitkorrigiert sind, das Crossover auf der idealen Frequenz stattfindet und die Pegel aufeinander abgestimmt sind. Betätigen Sie den DSP Output Mode-Schalter, um zwischen den folgenden Einstellungen umzuschalten:

• TX208: Gleicht Ihren TX212S an den Alto Professional TX208-Vollbereichslautsprecher an.

• TX210: Gleicht Ihren TX212S an den Alto Professional TX210-Vollbereichslautsprecher an.

• TX212: Gleicht Ihren TX212S an den Alto Professional TX212-Vollbereichslautsprecher an.

• TX215: Gleicht Ihren TX212S an den Alto Professional TX215-Vollbereichslautsprecher an.

• High Pass: Verwendet eine 100-Hz-Crossover-Frequenz ohne Delay- oder Pegelanpassungen. Diese Einstellung funktioniert mit einer großen Anzahl von Lautsprechern anderer Hersteller als Alto Professional sehr gut.

• Bypass: Überspringt die DSP-Funktionen (es werden keine Anpassungen für Crossover, Delay oder Pegel vorgenommen). Diese Einstellung eignet sich ideal für die Verkettung von Subwoofern. Sobald Sie eine Einstellung ausgewählt haben, leuchtet die entsprechende LED. Bitte beachten Sie:

• Für die Optionen TX208, TX210, TX212 und TX215 wird der Pegel Ihres Systems angepasst, wenn die Lautstärkeregler für den TX212S und den TX2-Vollbereichslautsprecher auf 0 dB (12 Uhr) eingestellt sind. Dies vereinfacht das Setup und verbessert die Systemleistung insgesamt.

• Wenn Sie keine Alto Professional TX2-Vollbereichslautsprecher haben, können Sie trotzdem die ersten vier DSP-Einstellungen für Ihre vorhandenen Lautsprecher verwenden. Gehen Sie alle sechs Optionen durch, bis Sie den besten Klang gefunden haben, und nehmen Sie dann die gegebenenfalls erforderlichen Pegelanpassungen vor.2829
