MANUAL DE USUARIO TX212S ALTO

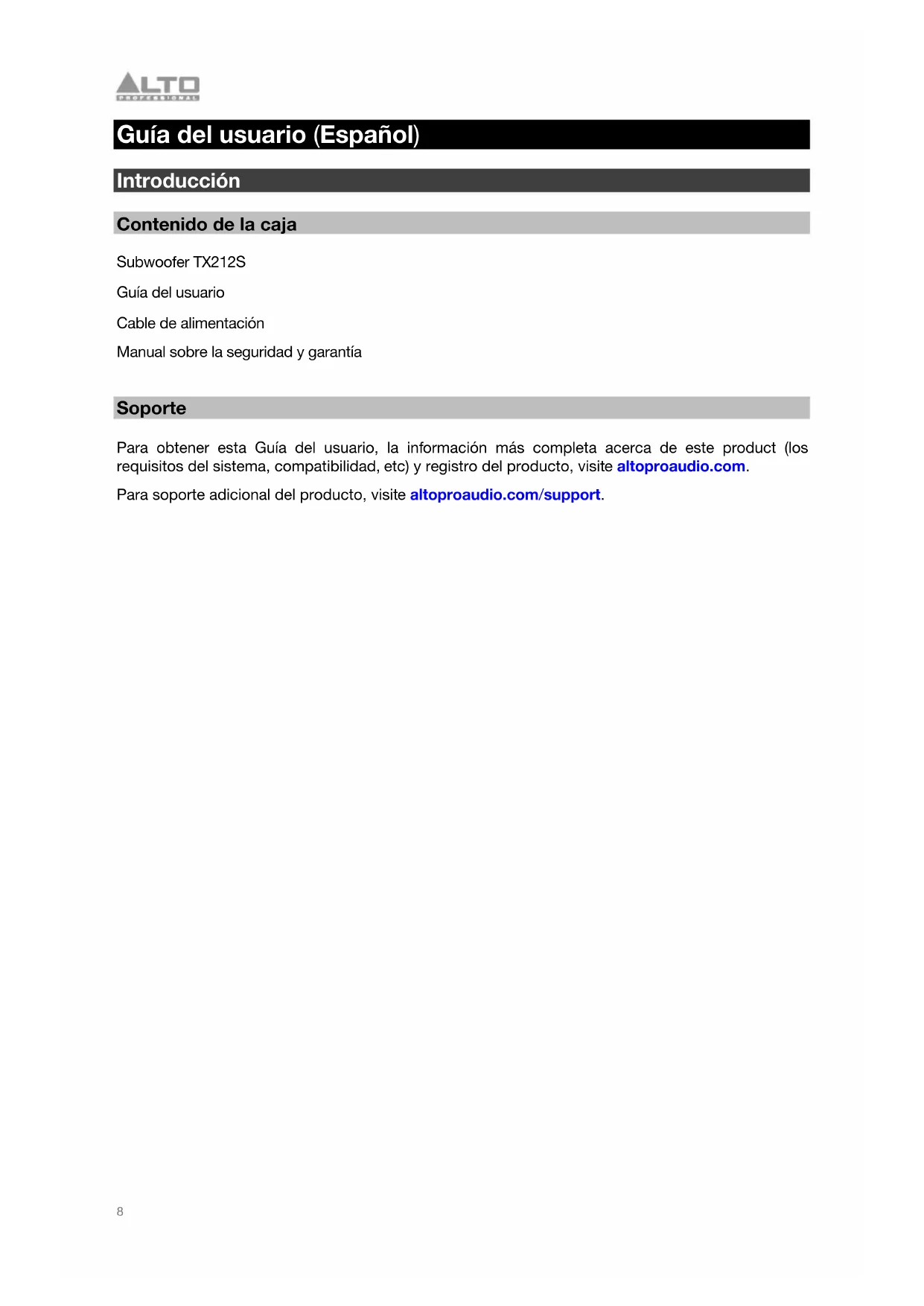

Guía del usuario (Español) Introducción Contenido de la caja Subwoofer TX212S Guía del usuario Cable de alimentación Manual sobre la seguridad y garantía

Soporte Para obtener esta Guía del usuario, la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoproaudio.com. Para soporte adicional del producto, visite altoproaudio.com/support.9

Precauciones importantes para la seguridad Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido. Precaución: Para reducir el riesgo de shock eléctrico, no conecte el subwoofer a una toma de corriente cuando la rejilla está desmontada.

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.

• Instale el subwoofer de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del subwoofer. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.

• No monte varios altavoces en el mismo soporte o columna.

• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable.

• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.

• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.

• Salvo que tenga confianza de que puede manejar el peso del subwoofer, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.

• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el subwoofer del soporte o columna.

Nivel de sonido La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento. Horas diarias SPL (dB) Ejemplo 8 90 Música de bajo volumen 6 92 Tren 4 95 Tren subterráneo 3 97 Monitores de escritorio de alto nivel 2 100 Concierto de música clásica 1,5 102 Remachadora 1 105 Máquina fabril 0,5 110 Aeropuerto 0,25 o menos 115 Concierto de rock10

Inicio rapido Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado. Ejemplo A: 1 subwoofer y 2 altavoces Conecte las salidas izquierda y derecha de su mezclador a las entradas de su subwoofer mediante cables XLR, y a continuación, conecte las salidas del subwoofer a la entrada de cada altavoz.

Ejemplo B: 2 subwoofers y 2 altavoces Conecte las salidas izquierda y derecha de su mezclador a la entrada 1 de cada subwoofer mediante cables XLR, y a continuación, conecte la salida de cada subwoofer a la entrada de cada altavoz.

Altavoz Mezclador Suministro eléctrico Suministro eléctrico Subwoofer Altavoz Altavoz Subwoofer Altavoz Subwoofer Mezclador Suministro eléctrico Suministros eléctricos11

1. Entrada de corriente: Conecte a esta entrada el cable de

alimentación incluido y luego conecte el otro extremo del cable al suministro eléctrico. Asegúrese de que el interruptor Power (Encendido) del subwoofer esté en off (apagado) cuando enchufe y desenchufe el cable.

2. Fusible: Si el fusible de la unidad está roto, apague el

subwoofer y desconectarlo de la toma de corriente, y luego levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

3. Interruptor de encendido: Activa y desactiva el

subwoofer. Asegúrese de que la perilla Volume (Volumen) esté ajustada a “cero” antes de encenderlo.

4. LED de encendido: Se ilumina cuando el subwoofer está

5. Salidas: Utilice cables XLR estándar para conectar estas

salidas a un altavoz. La señal de audio con frecuencias por encima de la frecuencia de crossover del subwoofer se enviará por estas salidas. 1 es la salida izquierda y 2 es la salida derecha.

6. Entradas: Utilice cables XLR estándar (no incluidos) para

conectar su fuente de sonido a estas entradas. 1 es la salida izquierda y 2 es la salida derecha.

7. Volumen: Gire esta perilla para ajustar el volumen de salida del subwoofer.

8. LED Señal/Límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el

subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido permanentemente, disminuya el volumen de su fuente de audio.

9. Selector de inversión de polaridad: Pulse este interruptor para invertir la fase de la salida del

subwoofer. Utilice esto para reducir los desplazamientos de fase o cancelaciones causadas por la ubicación del subwoofer en el espacio de escucha (las señales con frecuencias bajas tiene longitudes de onda mayores, lo que puede causar estos efectos no deseados). Importante: Esto afecta la señal que se envía al amplificador del subwoofer solamente, no la señal que se envía a las salidas.

10. DSP Output Mode: Interruptor para alternar entre los seis ajustes que configurar el retardo, la

frecuencia de crossover y el nivel de las salidas XLR. Los primeros cuatro ajustes están diseñados específicamente para los altavoces de rango completo Alto Professional TX208, TX210, TX212 y TX215. Los últimos dos ajustes pueden ser de utilidad con altavoces que no son de Alto Professional. Cuando se selecciona un ajuste, se ilumina su LED correspondiente. Consulte Funcionamiento > DSP Output Mode para obtener más detalles. Nota: El subwoofer siempre reproducirá frecuencias por debajo de su frecuencia de crossover, independientemente de la posición de este interruptor.

11. Extended LF: Pulse este interruptor para activar o desactivar la extensión de la respuesta de

baja frecuencia del subwoofer. Una vez activado, se encenderá el LED correspondiente y se reforzarán las frecuencias más bajas del subwoofer. Nota: Si esta función se encuentra activada, asegúrese de que las frecuencias extendidas del subwoofer no causen desplazamientos de fase o cancelaciones al solaparse con las frecuencias de sus altavoces.

Funcionamiento DSP Output Mode Para lograr un ajuste preciso de la señal, el TX212S emplea Procesamiento de Señales Digitales (DSP). Esta característica le brinda un sonido más limpio y preciso. El DSP controla la ecualización, detección/limitación de la distorsión, frecuencia de crossover y retardo de la señal de una forma casi perfecta—y sin la variabilidad debida a la producción inherente de los filtros analógicos. Dicho en pocas palabras, el DSP toma una señal analógica, la convierte a digital y luego lleva a cabo todas las modificaciones y ajustes deseados en el ámbito digital, en donde no existen las imprecisiones ni las susceptibilidades al ruido agregado que abundan en el procesamiento de señales analógicas. El DSP es la principal razón por la que los subwoofers Alto Professional son tan limpios, dinámicos y versátiles. El interruptor DSP Output Mode que se encuentran el panel trasero de su TX212S alterna entre los seis ajustes que configuran el retardo, la frecuencia de crossover y el nivel de las salidas XLR. Esta característica optimiza el rendimiento de su sistema de altavoces a la vez que simplifica la configuración de su altavoz de rango completo y subwoofer. Si usted cuenta con un altavoz Alto Professional TX2, el uso del ajuste correcto le permitirá a su altavoz y a su TX212S estar alineados en el tiempo, con un crossover ubicado en la frecuencia ideal y con niveles idénticos. Pulse el interruptor DSP Output Mode para seleccionar una de los siguientes ajustes:

• TX208: Configura su TX212S para funcionar en combinación con el altavoz de rango completo Alto Professional TX208.

• TX210: Configura su TX212S para funcionar en combinación con el altavoz de rango completo Alto Professional TX210.

• TX212: Configura su TX212S para funcionar en combinación con el altavoz de rango completo Alto Professional TX212.

• TX215: Configura su TX212S para funcionar en combinación con el altavoz de rango completo Alto Professional TX215.

• High Pass: Emplea una frecuencia crossover de 100 Hz sin retardo ni ajustes de nivel. Este ajuste funciona bastante bien con una amplia variedad de altavoces que no son de Alto Professional.

• Bypass: Omite las funciones del DSP (no habrá crossover, retardo ni ajustes de nivel). Este ajuste es ideal para conectar subwoofers en forma de cadena margarita. Una vez que haya seleccionado un ajuste, se encenderá su LED correspondiente. Para tener en cuenta:

• Para las opciones TX208, TX210, TX212 y TX215 el sistema tendrá los niveles igualados cuando el control de volumen del TX212S y el altavoz de rango completo del TX2 se ajusten a 0 dB (posición de las 12 en punto). Esto simplifica su configuración y aumenta el rendimiento general del sistema.

• Si usted no cuenta con altavoces de rango completo de Alto Professional TX2 aún puede utilizar los primeros cuatro ajustes del DSP para sus altavoces actuales. Recorra las seis opciones para encontrar el mejor sonido y luego realice cualquier ajuste de nivel que sea necesario.13
