TS410 - Lautsprecher ALTO - Kostenlose Bedienungsanleitung

Produkttyp	Aktivlautsprecher der TS4-Serie
Marke	Alto Professional
Modell	TS410
Lautsprecher	10 Zoll (Woofer) und 1 Zoll (Hochtöner)
Frequenzgang	55 Hz – 20 kHz (Schätzung)
Leistung	2000 W Spitze (Schätzung)
Audioeingänge	2 Combo-XLR/TRS-Eingänge (Line/Mikrofon)
Audioausgang	1 XLR-Ausgang
Bluetooth	Ja, Kopplung mit bis zu 5 Geräten
Stereo Link	Ja, drahtlose Verbindung zwischen zwei TS4-Lautsprechern
Stromversorgung	Netzstrom (Stromkabel enthalten)
Sicherung	Austauschbar, Nennwert auf dem Gerät aufgedruckt
USB-Anschluss	Aufladung 5 V / 2,1 A
DSP-Steuerung	Über Alto-App (6-Band parametrischer Equalizer)
Voreinstellungen	Live, DJ, User, EQ Aus
Hochpassfilter	Sub Size: Large, Medium, Small, Full Range
Enthaltenes Zubehör	Stromkabel, Software-Downloadkarte, Bedienungsanleitung
Sicherheit	Montage- und Installationshinweise beachten (siehe Anleitung)
Pflege	Mit einem trockenen Tuch reinigen; nicht Feuchtigkeit aussetzen

Häufig gestellte Fragen - TS410 ALTO

Wie kopple ich ein Bluetooth-Gerät mit dem Alto TS410?

Schalten Sie den Lautsprecher ein, halten Sie dann die Taste Pair 3 Sekunden lang gedrückt. Die Bluetooth-LED blinkt. Wählen Sie auf Ihrem Gerät 'Alto TS410' aus der Bluetooth-Liste. Wenn ein Code verlangt wird, geben Sie 0000 ein. Ein Tonsignal bestätigt die Verbindung.

Wie verbinde ich zwei TS4-Lautsprecher in Stereo?

Stellen Sie sicher, dass beide Lautsprecher eingeschaltet sind. Am Hauptlautsprecher (links) halten Sie die Taste Stereo Link 3 Sekunden lang gedrückt, wiederholen Sie dies am Zweitlautsprecher (rechts). Die LEDs blinken und werden dann orange, wenn die Verbindung hergestellt ist.

Was tun, wenn die Clipping-LED rot wird?

Die rote LED zeigt an, dass der Ausgangsbegrenzer/Schutz aktiviert ist. Verringern Sie die Lautstärke der Audioquelle, um den Signalpegel zu reduzieren. Wenn die LED rot bleibt, reduzieren Sie den Gain der Eingänge CH1/CH2.

Wie tausche ich die Sicherung des Alto TS410 aus?

Trennen Sie den Lautsprecher vom Strom. Heben Sie die Lasche des Sicherungshalters neben dem Netzeingang an. Ersetzen Sie die Sicherung durch eine mit gleicher Nennstromstärke (unter dem Eingang aufgedruckt). Verwenden Sie keine Sicherung mit anderer Nennstromstärke.

Kann ich ein Kondensatormikrofon mit dem Alto TS410 verwenden?

Der Lautsprecher liefert keine Phantomspeisung. Verwenden Sie ein dynamisches Mikrofon oder schließen Sie ein Kondensatormikrofon über eine externe Phantomspeisung vor dem Lautsprechereingang an.

Wie setze ich die DSP-Einstellungen über die App zurück?

Öffnen Sie die Alto-App und verbinden Sie sich mit dem Lautsprecher. Auf der Registerkarte EQ können Sie den 6-Band-parametrischen Equalizer einstellen. Um zu einer flachen Einstellung zurückzukehren, wählen Sie den Modus User und setzen Sie alle Bänder auf Null.

Wie ist die Vorgehensweise für eine Gitarre mit passiven Tonabnehmern?

Es wird empfohlen, eine Gitarre mit aktiven Tonabnehmern zu verwenden. Wenn Sie eine passive Gitarre verwenden, schließen Sie sie zuerst an einen externen Vorverstärker oder eine DI-Box an, bevor Sie den Line-Ausgang mit dem Lautsprecher verbinden.

Wie entkopple ich ein Bluetooth-Gerät vom Lautsprecher?

Halten Sie die Taste Pair 3 Sekunden lang gedrückt, um das verbundene Gerät zu entkoppeln. Um es aus dem Speicher zu löschen, halten Sie die Taste 10 Sekunden lang gedrückt.

Was bedeutet die Taste Sub Size?

Mit dieser Taste können Sie einen Hochpassfilter auswählen, der an die Größe des angeschlossenen Subwoofers angepasst ist (Large, Medium, Small). Wenn kein Subwoofer verwendet wird, stellen Sie auf Full Range, No Sub ein.

Kann ich mein Telefon über den USB-Anschluss aufladen?

Ja, der USB-Anschluss liefert 5 V / 2,1 A, ausreichend zum Aufladen eines Smartphones oder Tablets. Schließen Sie einfach Ihr USB-Kabel an.

BEDIENUNGSANLEITUNG TS410 ALTO

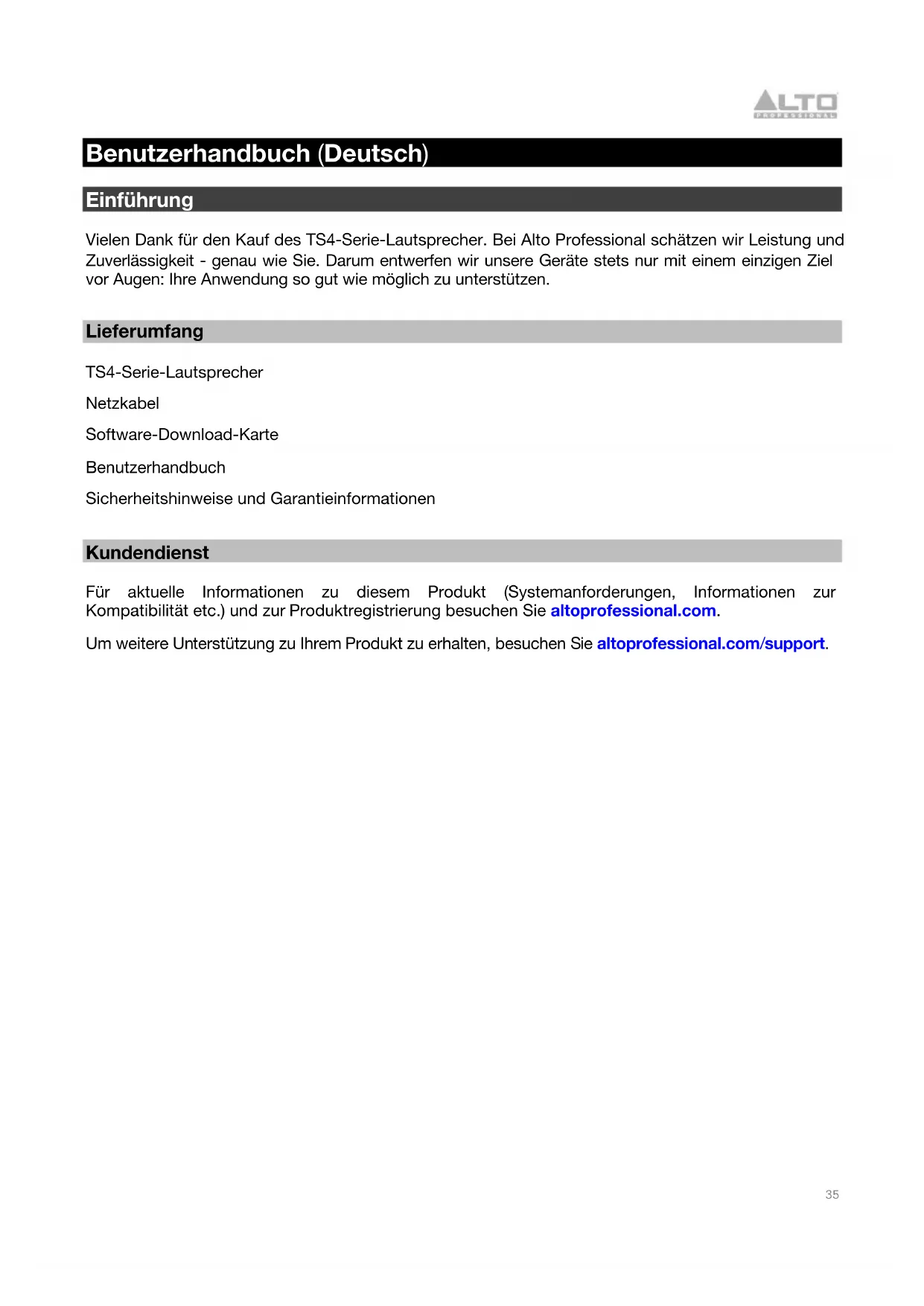

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des TS4-Serie-Lautsprecher. Bei Alto Professional schätzen wir Leistung und Zuverlösigkeit - einzel wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang

TS4-Serie-Lautsprecher

Netzkabel

Software-Download-Karte

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbrächliche Verwendung ihrer Produkte verantwortlich, die durch verabsamte Inspektions- und Wartungsarbeiten verursacht wurde.itte beachten Sie das mitgelieferte Handbuch fur Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlagen zu verringn, sollen den Sie TS4-Serie-Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

Allgemeinhinweis zur Konformitätserkläung: Hiermit erklären wir, daß sich desses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 2014/53/EU befindet. Die vollständige EG Konformitätserkläung kann unter folgender Adresse angefordert werden:

inMusic GmbH
Harkortstr. 12 - 32
DE - 40880
Ratingen

Gefahr: Die Montage oder Überkopfauhängung von schweren Lasten kann zu schweren Verletzungen und Sachschäden führen. Diese Arbeiten sollen von qualifizierten Personen durchgeführt werden, die sichere Montage- oder Aufhangungspraktiken in Übereinstimmung mit allen geltenden Sicherheits- und Bauvorschriften befolgen. Diese Personen müssen die zulässige Tragfähigkeit und Bemessungsfaktoren ermitteln. Sie müssen die Befestigung- oder Aufhangungsmethoden bestimmen, die statischen, dynamischen, Stöß- und anderen Belastungsforderungen entsprechen. All these Arbeiten müssen alle lokalen Vorschriften sowie alle Bundes- und Landesvorschriften befolgen, die solche Arbeiten regeln.

Vorbereitung

Überprüfen Sie vor dem Aufstellen, Installieren, Montieren oder Aufhängen eines Laufsprecherprodukts Materialien, Aufhängungen, Gehäuse, Wandler, Halterungen und zugehörige Ausrüstung auf Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten können die Festigkeit der Installation oder Platzierung erheblich verringn. Oben genannte (und andere, ähnliche) Bedingungen beeinträchtigen die Sicherheit der Montage erheblich und sollena sofort behoben werden. Verwenden Sie nur Materialien, die auf die Belastungsbedingungen der Montage und eine mögliche kurzfristige, unerwartete Überlastung ausgelegt sind. Sorgen Sie damit, dass alle lokalen, staatlichen und nationalen Vorschriften in Bezug auf die Sicherheit und den Betrieb von Laufsprechem und zugehörigen Geräten verstanden und befolgt werden, und beachten Sie darauf insbesondere die geltenden Elektro- und Bauvorschriften.

Feste Montage

Hinweis: Feste Montage bezieht sich auf Installationen, die eine permanente oder semipermanentente Montage und Aufhängung haben, sowie auf die für diese Montage und Aufhängung verwendeten Materialien.

Die feste Montage eines Lautsprechers erfordert die Feststellung, dass die Verfahren, die Materialien und die Struktur statischen, dynamischen und anderen Stoß- und Belastungsanforderungen zum Tragen des Lautsprechers entsprechen.

Die feste Montage von Lautsprechem kann mit Alto Professional-Zubehör oder mit belastbaren Materialien erfolgen, die von zahlreichen Dritten bietern erhältlich sind. Aufgrund der Gefährlichkeit solcher Arbeiten sowie der möglichen gesetzlichen Haftpflicht sollen den sich nach Möglichkeit mit Personen oder Unternehmen in Verbindung setzen, die sich auf die Herstellung von Materialien, Montageplanung und die Installation fester Montagesysteme spezialisiert haben.

Montage am Ständer

Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Laufsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Laufsprechers halten kann. Beachten Sie außer dem alle Sicherheitschinweise des Herstellers.
Montieren Sie niemals mehrere Laufsprecher am selbst Ständer oder Mast.
Sorgen Sie stets darauf, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Flache stehen.
- Überprüfen Sie den Ständer (oder Mastamt zugehöriger Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlussen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten.
- Wenn Sie sich nicht sicher sind, ob Sie den Laufsprecher alleine haben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
Sorgen Sie damit, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpiegel festgelegt. Laut OSHA konnen Belastungen durch Schaldruckpegel (SPL), die diese Grenzwerte überschreiben, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schaldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel	Konzert
8	90	Kleines	mit
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke
2	100	Konzert
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger	115	Rock-Konzert

Setup

Beispiele

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

Hinweis: Diese Beispiele zeigen die Rückseite der TS410-, TS412- und TS415-Modelle, obwohl alle vier Modelle der TS4-Serie denselben Eingang und Ausgang haben.

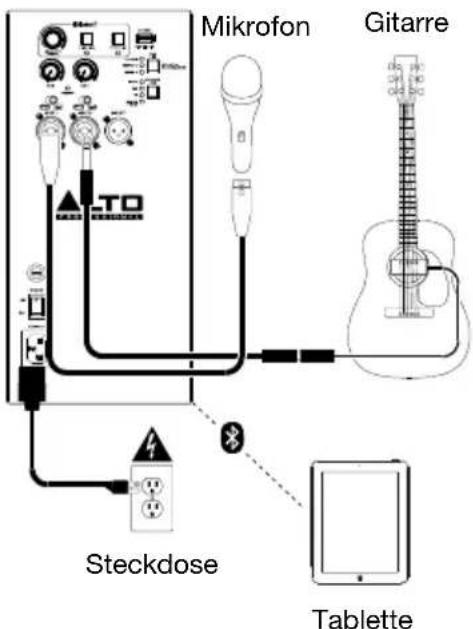

Beispiel A: Ein Laufsprecher

Schlieben Sie ein dynamisches Mikrofon an den Eingang 1 mit einem XLR- oder 6,35mm Klinkenkabel an. Schlieben Sie eine Gitarre mit einem aktiven Pickup an den Eingang 2 mit einem 6,35mm TS-Kabel oder TRS-Kabel an.

Hinweis: Wenn Sie TS4-Serie-Lautsprecher mit einer Gitarre verwenden, empfehlen wir die Verwendung von aktivenstatt passiven Pickups. Wenn Sie eine Gitarre mit passiven Pickups verwenden, schlieben Sie sie an einen externen Vorversteller oder eine DI-Box (Direct Input) an und verbinden den Line-Level-Ausgang mit dem Lautsprecher.

Darüber hinaus empfehlen wir mit dem TS4-Serie-Lautsprecher dynamische Mikrofone anstelle von Kondensatormikrofonen zu verwenden. Wenn Sie ein Mikrofon verwenden, das +48V Phantomspeitung erfordert, empfehlen wir, es mit einer externen Phantomspeitung zu verbinden bevor Sie es an das Lautsprecher anschließen.

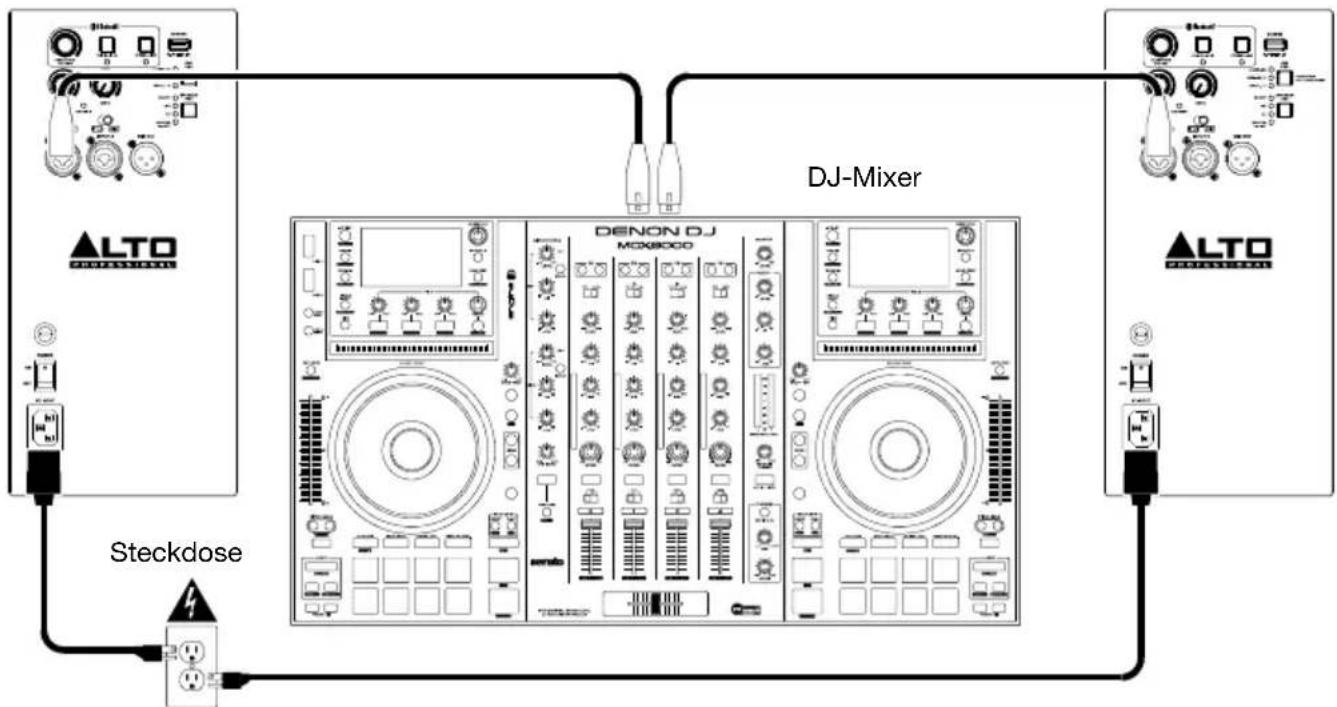

Beispiel B: Zwei Laufsprecher

Verbinden Sie den linken und rechten Ausgang Ihres DJ-Mixers, Controller etc. mit Eingang 1 auf beiden Lautsprechern mit einem XLR- oder 1/4'' (6,35 mm) Klinkenkabel.

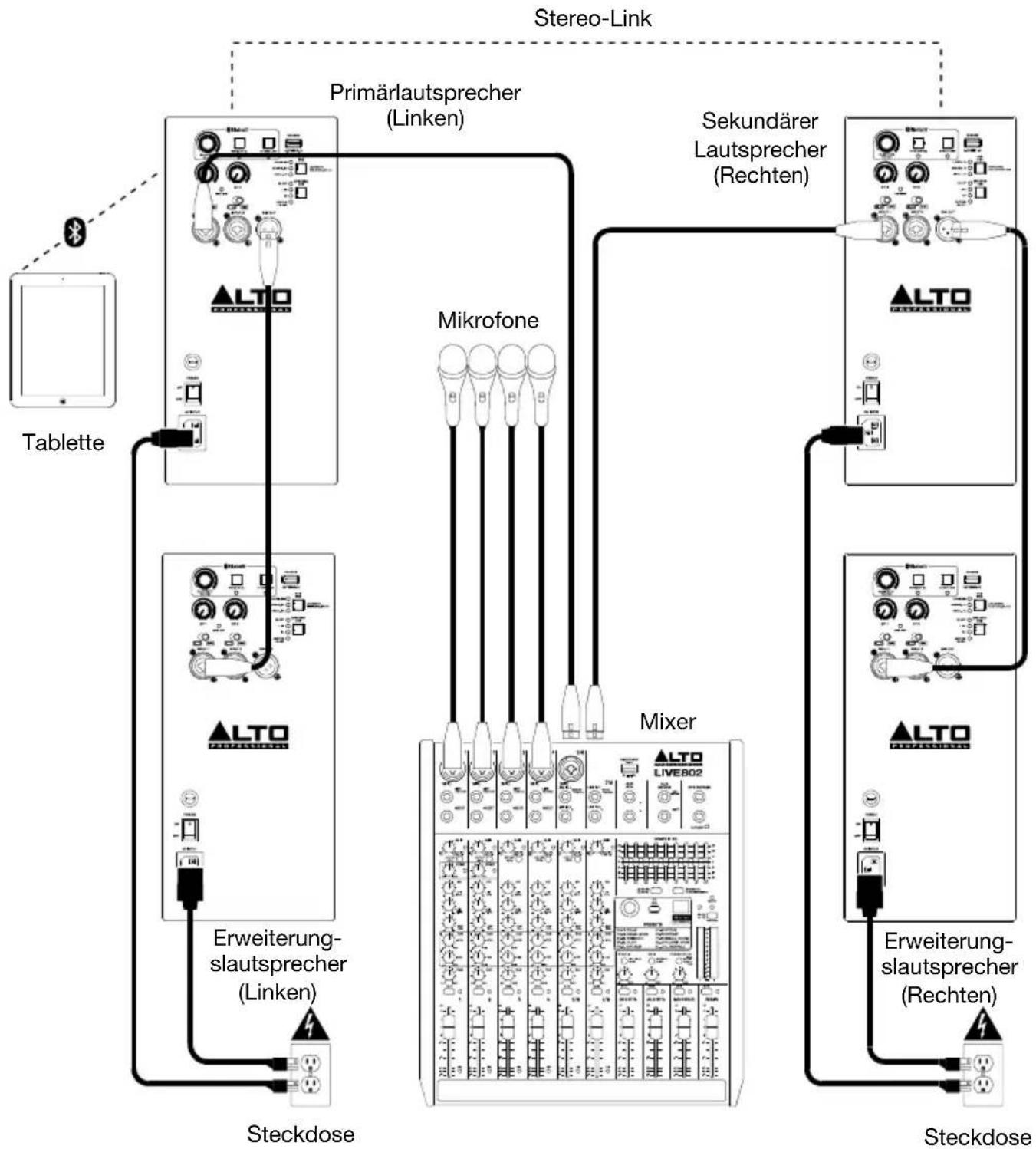

Beispiel C: Zwei Stereo-Linked Laufsprecher + zwei Erweiterungen

Verbinden Sie jeder der Hauptausgabe Ihr's Mixers mit Eingang 1 der Primären und Sekundären Laufsprecher. Verbinden Sie den Mix-Ausgang des linken Primärlautsprechers und des rechten Sekundärlaufsprechers mit den Erweiterungslautsprechem. Stereo-Link der Primär- und Sekundärlaufsprecher miteinander. Die Primäre/Sekundäre Zuordnung hangt davon ab, welche Laufsprecher mit dem Bluetooth-Gerät verbunden ist. Der Stereo-Link leitet nur das Bluetooth-Audiosignal weiter.

Funktionen

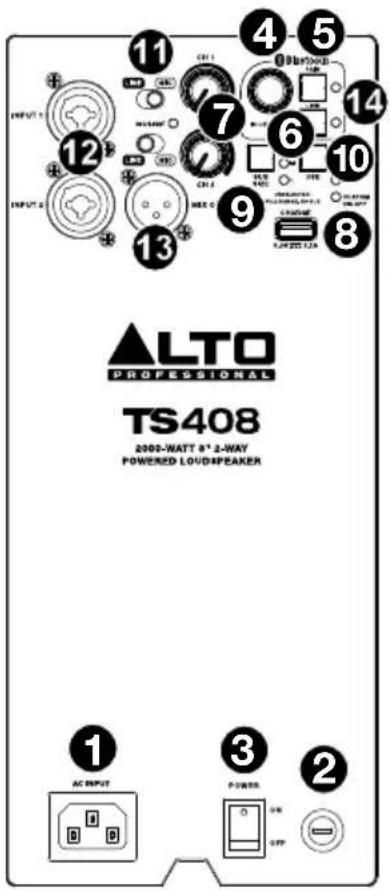

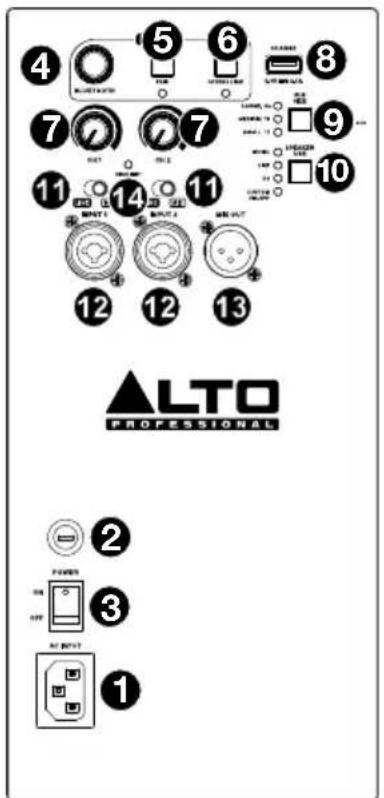

Rückseite

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dazu, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, haben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitz (siehe Aufdruck unter dem Netzkabbeingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Laufsprecher ein-oder auszuschalten.
4. Bluetooth-Lautstärkeregler: Passen Sie die Eingangslautstärke für Ihr verbundenes Bluetooth-Gerät an.
5. Koppeln: Halten Sie diese Taste 3 Sekunden lang gedrückt, um ein Bluetooth-Gerät zu koppeln oder zu entkoppeln. Die LED blinkt beim Koppeln in 1-Sekunden-Intervallen und leuchtet dauerhaft blau, wenn eine Bluetooth-Verbindung besteht.
6. Stereo-Link: Halten Sie diese Taste 3 Sekunden lang gedrückt, um einen anderen Laatsprecher der TS4-Serie zu verbinden oder zu trennen. Die LED blinkt beim Koppeln in 1-Sekunden-Intervallen und leuchtet dauerhaft orange, wenn eine Link-Verbindung besteht.
7. CH 1/CH 2 Eingangspegel: Stellt jeder Pegel für die Eingänge 1 und 2 ein.
8. USB-Ladeanschluss (5V, 2.1A): Schlieben Sie hier Ihr Smartphone, Tablet oder ähnliches Gerät an.
9. Sub Size-Taste: Drücken Sie diese Taste, um eine Hochpassfilter-Einstellung basierend auf der große eines angeschlossenen Subwoofer (Groß, Mittel, Klein) auszuwahlen. Wenn kein Subwoofer angeschlossen ist oder erhöhte Bassfrequenzen nicht erwünscht sind, stellen Sie hier Full Range, No Sub ein.
10. Taste Laufsprecher Verwendung: Drücken Sie diese Taste, um den auf das Signal angewendeten Front-End-EQ für Live-Auftritte (Bass-Anhebung, Hochfrequenz-Roll-Off) DJ (verstärkte Niederfrequenz- und Hochfrequenz-Anhebung)einzustellen, eine individuelle Benutzereinstellung (Standardeinstellung ist eine flache Freqenz), die in der App angepasst werden kann bzw. EQ Aus.
11. Line/Mic-Schalter: Passen Sie diese Schalter für jeder Eingang an, um ein Line- oder Mic-Signal zu empfangen.
12. Eingänge 1/2: Verwenden Sie ein handelsübliches 1 / 4'' (6,35 mm) XLR-Kabel (nicht im Lieferumfang enthalten), um ihre Tonquelle mit diesen Eingängen zu verbinden.
13. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Laufsprechers zu verbinden (z.B. mit einem anderen TS4-Laufsprecher).
14. Signal/Limit-LED: These LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

App-Steuierung

Die App gibt Ohnen die Kontrolle über DSP-Einstellungen und andere Funktionen der TS4-Lautsprecherserie.

Die in der App verfügbaren Steuerelemente sind:

• Ändern der Einstellung „Lautsprecher Verwendung“
• Parametrischer 6-Band-EQ (zum Erstellen von Benutzer-EQ-Presents)
• Bluetooth-Lautstärkeregelung
• Aändern Sie die Einstellung „Subwoofer-Gröbe"

Hinweis: Änderungen am physischen Laufsprecher werden in der App in Echtzeit angezeigt.

Befolgen Sie diese Schritte, um die kostenlose App auf Ihr Gewerber herunterzuladen:

WICHTIG: Um die bestmögliche Erfahrung mit der App zu gewährleisten, verwenden Sie das aktuellste Android OS oder iOS auf Ihr Gemär.

1. Öffnen Sie den Apple App Store oder Google Play auf Ihr Gemär. Suchen Sie dann nach der Alto-App.
2. Befolgen Sie die Anweisungen auf dem Bildschirm zum Herunterladen und Installieren der App. Nach dem Herunterladen erscheint die App am Startbildschirm Ihr's Geräts.
3. Öffnen Sie die App und sie wird ihren angeschlossenen Lautsprecher scannen unduchen.
4. Passen Sie den DSP und die Funktionen für den Laufsprecher von ihrem Gerät an.

Koppeln eines Bluetooth-Geräts

1. Schalten Sie den Lautsprecher der TS4-Serie ein.
2. Halten Sie die Koppel-Taste 3 Sekunden lang gedrückt. Sie horen einen Ton und die Bluetooth-Koppel-LED blinkt in 1-Sekunden-Intervallen im Koppel-Modus.

Hinweis: Halten Sie die Koppel-und Link-Tasten 3 Sekunden lang gedrückt um Bluetooth ein-/auszuschalten.

Hinweis: Drücken Sie während des Koppelvorgangs erneut die Koppel-Taste, um den Verbindungsvorgang abzubrechen. Wenn kein Bluetooth-Gerät erkannt wird, wechselt der Laufsprecher nach 2 Minuten in den Standby-Modus.

1. Navigieren Sie zum Einrichtungsbildschirm Ihres Bluetooth-Geräts,uchen Sie ihren AltoLautsprecher (Alto TS408, Alto TS410, Alto oder Alto TS415) und stellen Sie eine Verbindung her.
2. Wenn das Gerät verbunden ist, ertönt ein Ton und die Koppel-LED leuchtet durchgehend blau.

Hinweis: Wenn Ihr Bluetooth-Gerät einen Koppel-Code erfordert: Verwenden Sie "0000".

1. Stellen Sie die Lautstärke am Bluetooth-Gerät ein.

Hinweis: Im Bluetooth-Koppel-Speicher konnen bis zu 5 Benutzgeräte gespeichert werden.

Um ein Gerät zu trennen, halten Sie die Koppel-Taste 3 Sekunden lang gedrückt. Halten Sie die Koppel-Taste 10 Sekunden lang gedrückt, um ein Gerät zu entkoppeln und aus dem Speicher zu entfernen.

Stereo-Verknüpfung von zwei Lautsprechnern

1. Befolgen Sie die Schritte 1 bis 5 im Abschnitt Koppeln eines Bluetooth-Geräts.
2. Halten Sie die Link-Taste am primären (linken) Lautsprecher 3 Sekunden lang gedrückt. Drucken Sie dann die Link-Taste 3 Sekunden lang auf dem sekundären (rechten) Lautsprecher.
3. Beide Laatsprecher-Link-LEDs blinken in 1-Sekunden-Intervallen. Es ist ein Ton zu horen, während jeder Laatsprecher nach dem anderen sicht.
4. Bei erfolglicher Verbindung wird ein Ton aus beiden Laufsprechem zu horen sein und die LinkLEDs leuchten durchgehend orange.

Hinweis: Der standardmäßige Linking-Ablauf erhöglich eine Stereo-Wiedergabe, indem jeder Laufsprecher das halbe Stereo-Audiosignals bereitgestellt wird.

Um die Verbindung beider Lautsprecher zu trennen, halten Sie die Link-Taste 3 Sekunden lang gedrückt.
