BEDIENUNGSANLEITUNG ASW825 BOWERS & WILKINS

Bedienungsanleitung...15

Beschränkte Garantie .21

Espanol

Manual de

instrucciones 22

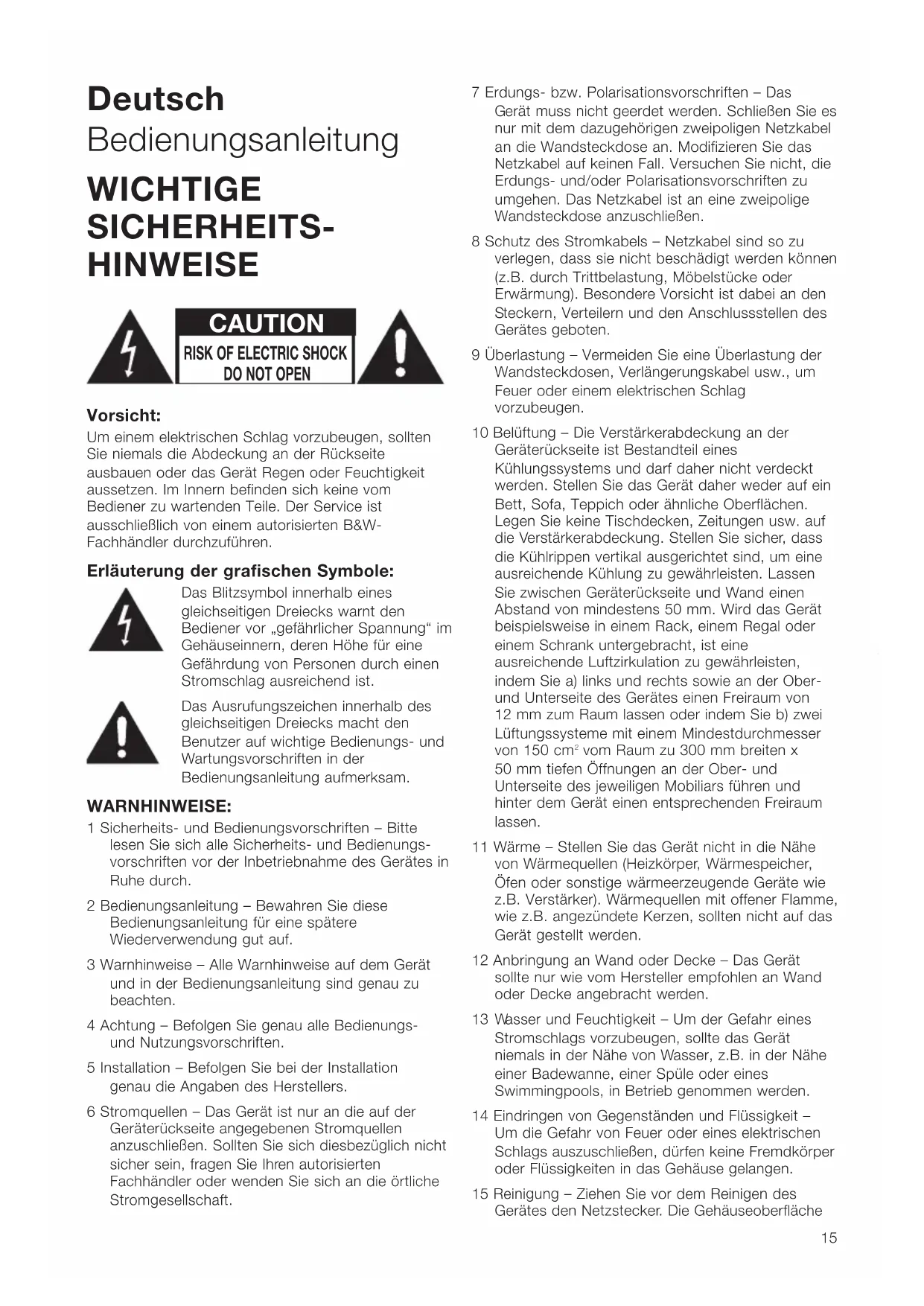

Um einem elektrischen Schlag vorzubeugen, sollenn Sie niemals die Abdeckung an der Rückseite ausbauen oder das Gerät Regen oder Feuchtigkeit aussetzen. Im Innern befinden sich keine vom Bediener zu wartenden Teile. Der Service ist ausschließlich von einem autorisierten B&W-Fachhändler durchzuführen.

Erläuterung der grafischen Symbole:

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Bediener vor „gefährlicher Spannung" im Gehäuseinnern, deren Höhe für eine Gefährung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufungszeichen innerhalb des gleichseitigen Dreiecks macht den Benutzer auf wichtige Bedienungs- und Wartungsvorschriften in der Bedienungsanleitung aufmerksam.

WARNHINWEISE:

1 Sicherheits- und Bedienungsvorschriften -itte lessen Sie sich alle Sicherheits- und Bedienungsvorschriften vor der Inbetriebnahme des Gerätes in Ruhe durch.
2 Bedienungsanleitung - Bewahren Sie diese Bedienungsanleitung für eine später Wiederverwendung gut auf.
3 Warnhinweise - Alle Warnhinweise auf dem Gerät und in der Bedienungsanleitung sind bereits zu beachten.
4 Achtung - Befolgen Sie bereits alle Bedienungs- und Nutzungsvorschriften.
5 Installation - Befolgen Sie bei der Installation genau die Angaben des Herstellers.
6 Stromquellen - Das Gerät ist nur an die auf der Geräterückseite angegebenen Stromquellen anzuschreiben. Sollten Sie sich diesbezüglich nicht sicherein, fragen Sie ihren autorisierten Fachhändler oder wenden Sie sich an die örtliche Stromgesellschaft.

7 Erdungs- bzw. Polarisationsvorschriften - Das Gerät muss nicht geerdet werden. Schlieben Sie es nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschreiben.
8 Schutz des Stromkabels - Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist bzw. an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.
9 Überlastung - Vermeiden Sie eine Überlastung der Wandsteckdosen, Verlängerungskabel usw., um Feuer oder einem elektrischen Schlag vorzubeugen.
10 Belüftung - Die Verstärkerabdeckung an der Geräterückseite ist Bestandteil eines Kühlungssystems und darauf nicht verdeckt werden. Stellen Sie das Gerät dazu auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Legen Sie keine Tischdecken, Zeitungen usw. auf die Verstärkerabdeckung. Stellen Sie sichere, dass die Kühlrippen vertikal ausgerichtet sind, um eine ausreichende Kühlung zu gewährleisten. Lassen Sie zwischen Geräterückseite und Wand einen Abstand von mindestens 50 mm. Wird das Gerät beispielsweise in einem Rack, einem Regal oder einem Schrank untergebracht, ist eine ausreichende Luftzirkulation zu gewährleisten, indem Sie a) links und rechts sowie an der Oberund Unterseite des Gerätes einen Freiraum von 12 mm zum Raum{llassen oder indem Sie b) zwei Luftungssysteme mit einem Mindestdurchmesser von 150~cm^2 vom Raum zu 300 mm breiten x 50 mm tiefen Öffnungen an der Ober- und Unterseite des jeweiligen Mobiliars führen und hinter dem Gerät einen entsprechenden Freiraum {.<|im_start|>
11 Wärme - Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte wie z.B. Verträker). Wärmequellen mit offener Flamme, wie z.B. angezündete Kerzen, sollenn nicht auf das Gerät gestellt werden.
12 Anbringung an Wand oder Decke - Das Gerät sollte nur wie vom Hersteller empfohlen an Wand oder Decke angebracht werden.
13 Wasser und Feuchtigkeit - Um der Gefahr eines Stromschlags vorzubeugen, sollte das Gerät niemals in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle oder eines Swimmingpools, in Betrieb genommen werden.
14 Eindringen von Gegenständen und Flüssigkeit - Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Fremdkörpers oder Flüssigkeiten in das Gehäuse gelangen.
15 Reinigung - Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker. Die Gehäuseoberfläche

muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfernen Sie vor dem Reinigen zunachst vorsichtig die Abdeckung vom Gehäuse. Spruhen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Die Abdeckung kann nach dem Entfernen mit einer weichen Bürste gereinigt werden.

16 Befestigungen - Verwenden Sie ausschließlich Befestigungsmöglichkeiten, die vom Hersteller empfohlen werden, da es ansonsten zu Störungen kommt kann.
17 Zubehor - Stellen Sie das Gerät nicht auf eine instabile Sackkarre, einen instabilen Ständer, einen Dreifuß, eine Halterung oder einen Tisch. Durch ein herunterfallendes Gerät konnen Kinder und Erwachsene schwer verletzt und das Gerät stark beschädigt werden. Verwenden Sie für den Transport oder das Aufstellen des Gerätes nur vom Hersteller empfohlenes Zubehor oder solches, das mit dem Produkt verkauft wird. Montieren Sie das Gerät nur entsprechend den vom Handler gegebenen Hinweisen und verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehor.
18 Transport - Das Gerät sollte mit größter Vorsicht

auf einer Sackkarre transportiert werden. Ruckartiges Anhalten, übermöger Kraftaufwand und unebene Oberflächen können zu einem Umfallen von Sackkarre samt

Gerät führen. Stellen Sie sicher, dass sich unter dem Teppich keine Kabel befinden, die durch die Spikes beschädigt werden konnten. Bewegen Sie das Gerät nicht auf den Spikes, da diese sich hierbei vom Gehäuse losen konnen. Dies kann zu Beschädigungen führen. Achten Sie daraufuf, dass Sie sich beim Hebden des Gerätes nicht an den Spikes verletzen.

19 Phasen der Nichtbenutzung - Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät für eine langere Zeit nicht in Betriebnehmen aus der Steckdose.
20 Service - Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollen den vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.
21 Durch geschultes Fachpersonal zu reparierende Schaden - Schalten Sie das Gerät sofort aus undziehen Sie geschultes Personal zu Rate, wenn:

a Das Netzkabel oder der Stecker beschädigt sind.
b Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind.
c Das Gerät Regen ausgesetzt war.
d Das Gerät trotz Beachen der Bedienhinweise nicht ordnungsgemäß Funktioniert. Stellen Sie nur die Bedienelemente ein, die in der Anleitung

entsprechend ausgewiesen sind. Ein nicht ordnungsgemäßes Einstellen anderer Bedienelemente kann zu Schaden führen, die anschließend von einem qualifizierten Techniker behoben werden müssen, um das Gerät in seinen normalen Betriebszustand zurückzusetzen.

e Das Gerät hingefallen ist bzw. beschädigt wurde.
f Das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist.

22 Ersatzteile - Werden Ersatzteile benötigt, vergewissern Sie sich, dass der Servicetechniker die vom Hersteller empfohlen Teile verwendet, oder solche, die dieselben Technischen Daten aufweisen wie das Originalteil. Nicht zugelassene Ersatzteile können zu Feuer, einem elektrischen Schlag oder sonstigen Gefahren führen.

23 Netzsicherungen - Um eine Brandgebung auszuschreiben, sind nur Sicherungen des vom Hersteller angegebenen Typs mit den vom Hersteller angegebenen Nenndaten zu verwenden. Der Veränder ist für einen Betrieb bei Wechselspannungen von 100 bis 230 Volt ausgelegt, jedoch sind abhängig von der Netzspannung unterschiedliche Sicherungstypen einzusetzen. Die Technischen Daten für die in den einzelnen Spanningsbereichen zu verwendenden Sicherungen sind auf dem Gerät angegeben.
24 Sicherheitsprüfung - Nach Beendigung der Service- bzw. Reparaturarbeiten bitten Sie den Servicetechniker, eine Sicherheitsprüfung durchzuführen. Dadurch wird sichergestellt, dass das Gerät ordnungsgemäß Funktioniert.
25 Magnetische Streufelder - Das Gerät erzeugt ein magnetisches Streufeld. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (Fernseh- und Computerbildschirmen, Mechanischen Armbanduhren, Audio- und Videobändern usw.) und Laufsprecher zu bewahren.

Einleitung

Vielen Dank, daß Sie sich für diesen aktiven B&W-Subwoofer ASW entschieden haben.

Seit der Gründung 1966 war B&Ws oberstes Anliegen die perfekte Klangwiedergabe. Inspiriert durch den Firmengründer John Bowers wird thisem Streben nicht nur durch hohe Investitionen in die Audio-Technologie und stetige Innovationen Rechnung getragen, sondern auch durch die Liebe zur Musik, um sicherzustellen, daß die Technologie auch in neuen Anwendungsbereichen wie HiFi-Cinema optimal eingesetzt wird.

Dieser Subwoofer ist für HiFi-Cinema-Anwendungen geeignet. In 2-Kanal-Audio-Anwendungen besteht seine Aufgabe darin, die Tieftonleistung von „Full Range“-Lautsprechern, d.h. Lautsprechern, die das komplette Klangspektrum abdecken, zu steigern. Die Verwendung these Subwoofer erweitert nicht nur den Baß im Tieftonbereich, sondern verbessert auch die Transparenz im Mitteltonbereich durch Entlastung der anderen Lautsprecher im Tieftonbereich.

Bitte lessen Sie sich diese Bedienungsanleitung vor Inbetriebnahme des Subwoofoers aufmerksam durch. Das Aufstellen von Beschallungsanlagen verlangt eine Planung und Experimentierfreudigkeit, wenn Sie das bestmögliche Ergebnis erzielen möchten. Diese Bedienungsanleitung wird Ihnen damit helfen.

Bevor Sie den Subwoofer an das Netz anschließen, sollenn Sie sich mit den Sicherheitshinweisen vertraut machen. Beachten Sie alle Warnhinweise.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

B&W liefert in über 60 Länder und verfügt weltweit über ein Netz erfahrner Distributen, die Ihnen zusammen mit den autorisierten B&W-Fachhandlern weiterhelfen, um Ihnen den Musikgenuß zu Hause zu erhögbaren.

Umweltinformation

B&W-Produkte entsprechen den interna- tionalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher

Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die hier abgebildeten Symbole stehen für deren Einhaltung und besagen, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen. Erkundigen Sie sich diesbezüglich bei der örtlichen Abfallentsorgung.

Auspacken

(Abbildung 1)

Gehen Sie beim Auspacken des Subwoofer folgendermaßen vor:

• Klappen Sie die Kartonlaschen nach hinten und drehen Sie Karton samt Inhalt um.
  Ziehen Sie den Karton vom Inhalt ab.

Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren.

Neben dieser Bedienungsanleitung sollte der Karton enthalten:

1 Subwoofer
1 Zubehörpaket bestehend aus:

4 GummifüBen
4 Spikes
4 Kontermuttern

1 International Warranty Booklet (Hinweise zur Garantie, mehrsprachig)

Ausstattungsmerkmale des Subwoofer

(Abbildung 2)

1 Power/Standby-Anzeige
2 Lautstärkeregler
3 Frequenzregelung des Low-Pass-Filters
4 MODE ON/AUTO/STANDBY-Schalter
5 EQualisation-Schalter
6 LOW-PASS FILTER EIN/AUS
7 PHASE-Schalter
8 LINE IN
9 LINE OUT
10 LINK OUT
11 POWER EIN/AUS
12 Sicherungshalter
13 Netzeingang

Positionieren des Subwoofoers

Da der Subwoofer ausschließlich Basse produziert, ist seine Positionierung in gewisser Hinsicht nicht so schwierig wie die von „Full-Range“-Lautsprechern. Die gerichtete Information ist welt weniger genau, so daß Sie von verschiedenen Positionen aus ein gutes Ergebnis erzielen können. Die besten Resultate erhalten Sie jedoch, wenn der Subwoofer zwischen die Satellitenlautsprecher oder in die Höhe eines Satellitenlautsprechers gestellt wird. Bei Verwendung von zwei Subwoofern sollen jeweils einer darüber einen Satellitenlautsprecher stehen.

Eine Plazierung des Subwoofoers hinter den Zuhörern führt im allgemeinen zu einer Verschlechterung des Klangbildes. Dies gilt auch für Surroundanwendungen. Jedoch kann hierin ein akzeptabler Kompromiß bestehen, falls die örtlichen Gegebenheiten es nicht anders zulassen.

Wie bei allen Lautsprechern, wird die Klangqualität des Subwoofoers durch die Nähe von Wänden beeinflübt. Der Baß wird stets intensiver, je größter die Oberflächen in nachster Nähe der Lautsprecher sind. Im Gegensatz zu „Full-Range“-Lautsprechern kann die Klangbalance des Gesamtsystems einfach durch Einstellen des Subwoofer-Lautstärkereglers optimiert werden. Je größter die Verständung durch den Raum ist,estoewiger muß der Subwoofer leisten.Jedoch hat dies nicht nur Vorteile.So werden tiefe Raumresonanzen durch die Plazierung in den Ecken eines Raumes verstärkt, wodurch die Tieftonwiedergabe nicht im Einklang mit der Frequenz steht.Letztendlich gibt es kein Patentrezept, da sich der Klang mit dem Raum verändert.Daher sollen den Sie mehrere Positionen ausprobieren,bevor Sie ihre Entscheidung treffen.Ein Musikstück mit längeren, variierenden Baßpassagen erleichtert die Einstellung, um schließlich eine erstklassige Tieftonwiedergabe Sicherzustellen.Achten Sie auf betonte oder ruhigere Passagen.Durch die Verwendung eines weiteren Subwoofoers kann der Klang der Anlage im Hinblick auf Raumresonanzen optimiert werden,undzar

unabhängig von der Plazierung der Satellinenlautsprecher zur Verbesserung des Klangbildes.

Wird der Subwoofer auf begrenztem Raum betrieben (z.B. in speziellem Mobiliar), muß für eine ausreichende Belüftung des Gerätes gesorgt werden. Lassen Sie sich von Ihr autorisierten Fachhändler beraten.

Zum Lieferumfang des Subwooers gehoren vier Spikes. Die Spikes bohren sich durch Teppich (boden) und liegen direkt auf dem Boden auf. Ohne Beschädigungen hervorzurufen, verleihen Sie dem Subwoofer eine hervorragende Standfestigkeit.

Steht das Gerät auf einer empfindlichen Oberfläche, wie z.B. auf einem Holzfußboden, legen Sie entweder eine Schutzscheibe unter die Spikes oder bringen anstelle der Spikes die vier Gummifübe an. Beim Anbringen der Gummifübe bzw. Spikes schrauben Sie zunachst die Kontermuttern vollständig auf das Gewinde und anschließend die Fußbe bzw. Spikes in die Gewindebohrungen im Gehäuseboden. Steht das Gerät instabil, lösEN Sie die beiden betreffenden, gegenüberliegenden Fußbe bzw. Spikes, bis die optimale Standfestigkeit erreicht ist. Ziehen Sie die Kontermuttern anschließend gegen die Bohrung fest.

Vergewissern Sie sich, daß unter dem Teppich(boden) keine Kabel liegen, die durch die Spikes beschädigt werden konnten.

Bewegen Sie das Gerät nicht auf den Spikes, da diese sich hierbei vom Gehäuse losen können. Dies kann zu Beschädigungen führen.

Achten Sie darauf, daß Sie sich beim Hebden des Gerätes nicht an den Spikes verletzen.

Elektrische Anschlüsse

Die zum System gehörenden Geräte sollenn zunachst unterinander verbunden werden (achten Sie darauf auf die korrekte Polarität der Anschlüssel), bevor die Anlage ans Stromnetz angeschlossen wird. Dadurch konnen Beschädigungen vermieden werden.

Innerhalb einer Anlagenkette erhält der Subwoofer seine Informationen von den Verständern, trennt diese, wo es für 2-Kanal-Audio-Anwendungen erforderlich ist, in niedrige Tieftonfrequenzen und höhere Frequenzen auf und leitet die letztgenannten zurück zu den Satellitenlautsprechern. Gegebenenfalls konnen die Eingangssignale der rechten und linken Kanäe zusammengeführrt und als ein Mono-Tiefbaßsignal dem Subwoofer-Lautsprecherchassis zugeleitet werden.

Der Subwoofer empfängt und sendet Hochpegelsignale über die Cinch-Buchsen an der Geräterückseite.

Die folgenden Hinweise halten Ihnen beim korrekten Anschluß ihrer Anlage:

Anwendung: HiFi-Cinema

Der Subwoofer kann mit jedem Decoder kombiniert werden, der über einen Line-Level-Subwooferausgang verfügbar (dies ist in der Regel eine Cinch-Buchse). Die beiden Decoders mit eingebauter Endstufe senden die Subwoofer- oder LFE (Low Frequency Effects)-Signale über Line-Level-Anschlüsse.

• Decoder mit einem oder mehreren Subwoofern - Abbildung 3

Anwendung: 2-Kanal-Audio

Separate Vor- und Endstufen:

a Ein oder mehrere Subwoofer mit zu einem Mono-Signal gekoppeltem Ausgangssignal - Abbildung 4

b Zwei Subwoofer, je einer pro Kanal - Abbildung 5

Der Subwoofer ist für den Anschluß an 2-Kanal-Vollversteller nicht geeignet.

Einsatz von mehr als einem Subwoofer

Durch die Verwendung mehr als eines Subwoofoers in einem System kann:

• Eine prazise Stereokanaltrennung bis hin zu tiefsten Frenzen sichergestellt werden.
  Die Wiedergabequalität in größeren Hörräumen optimiert werden.
• Die Wiedergabe tiefster Frenzen verbessert werden - dies ist oftmals bei der Wiedergabe von Spezialeffekten in HiFi-Cinema-Anwendungen sinnvoll.
• Der Klang im Hinblick auf Raumresonanzen optimiert werden.

Bei Verwendung von zwei Subwoofern für 2-Kanal-Audio wird die Stereokanaltrennung verbessert, weil jeder Kanal seinen eigenen Subwoofer besitzt. Achten Sie darauf, daß jeder Subwoofer in der Höhe des jeweiligen Satellitenlautsprechers aufgestellt wird. Schließen Sie die Subwoofer wie in Abbildung 4 dargestellt an, wenn Sie die Subwoofer nicht in der Höhe des jeweiligen Satellitenlautsprechers unterbringen können.

Prüfen der Anschlüsse

Bevor Sie mit der Klangoptimierung Ihres neuen Systems beginnen und die Komponenten aufeinander abstammen, sollen den Sie noch einmal die Anschlüsse prufen. Ist der Klang des Systems nicht optimal, obwohl die Bedienelemente des Gerätes richtig eingestellt wurden, so kann dies darauf auf zurückzu-fahren sein, daß ein Gerät einfach nicht korrekt angeschlossen wurde. Stellen Sie davon sicher, daß:

Die Polarität korrekt ist. Verbinden Sie die positiven Anschlußklemmen der Satellitenlautsprecher stets mit den positivem Anschlüssen am Verständner und die negativen Anschlußklemmen an der Satellitenlautsprechem mit den negativen Anschlüssen am Verständner. Ansonsten ist der Klang unprüzise mit einem umgenauen Klangbild, schwachem Baß bzw. einer Kombination aus beidem.
Die Signale aus dem rechten und linken Kanal nicht vermisch werden - das kann z.B. dazu führen, daß die Musik eines Orchesters genau Seitenverkehr wahrgenommen wird oder, was noch schlimmer ist, daß der Ton aus ihrer HiFi-Cinema-Anlage nicht zur Handlung auf dem Bildschirm paßt.

Ein- und Ausschalten

Wir empfehlen Ihnen, den Subwoofer einzuschalten, bevor die Verstärker Signale vom Subwoofer erhalten. Entsprechend sollte der Subwoofer als letztes Gerä ausgeschaltet werden.

Der MODE On/Auto/Standby-Schalter (4) trennt den Verständner nicht vollständig vom Netz. Er hält ein geringes Eingangssignal für einen zusätzlichen Schaltkreis bereit.

Der Schalter (4) verfügbar über die folgenden Einstellungsmöglichkeiten:

On:
Befindet sich der Schalter in dieser Position, ist der Verständner permanent eingeschaltet.

Auto:

Wird der Schalter in die Auto-Position gesetzt, wird der Verstärker vollständig aktiviert. Liegt 5 Minuten lang kein Eingangssignal an, schaltet der Verstärker automatisch in den Standby-Modus. Wird ein Eingangssignal empfangen, wird der Verstärker automatisch aktiviert.

Standby: In dieser Position befindet sich der Veränderpermanent im Standby-Modus.

Wird der Subwoofer über einen längeren Zeitraum nicht genutzt, empfehlen wir,ihn von der Stromversorgung zu trennen. Drücken Sie dazu entweder den POWER-Schalter oderziehen Sie den Netzstecker.

Einstellen der Regler bzw. Schalter

Es stehen f芮f Regler bzw. Schalter zur Verfügung:

Lautstärkeregler (2)
Regler zur Einstellung der LOW-PASS-FILTERFREQUENCY (3)
PHASE-Schalter (7)
- LOW PASS FILTER-Schalter (6)
- EQualisation-Schalter (5)

Die optimale Einstellung hängt von den jeweils mit dem Subwoofer kombinierten Geräten ab. Stellen Sie bei Verwendung von mehr als einem Subwoofer sicher, daß die Regler und Schalter bei allen Subwooern gleich eingestellt sind.

Kombination mit HiFi-Cinema-Decodern

Der ASW von B&W ist nicht THX®-lizensiert, kann gegebenenfalls aber auch mit einem THX®-Controller verwendet werden.

• Setzen Sie den Lautstärkeregler für den Decoder in die 12-Uhr-Position.
  Die Einstellung der LOW-PASS-FILTERFREQUENCY spielt keine Rolle.
• Setzen Sie den PHASE-Schalter zunachst auf 0^ .
• Setzen Sie den Schalter LOW PASS FILTER in die Position OUT.
• Setzen Sie den EQ-Schalter zunachst in Position A.

Siehe auch Abschnitt „Feinabstimmung“ unter.

Stellen Sie bei Verwendung eines THX®-Controllers sicher, daß die Subwoofer-Funktion aktiviert ist. Bei dieser Einstellung ist gewährleistet, daß alle für den Subwoofer erforderlichen Filter- und Pegeleinstellungen in allen Modi verfügbar sind. Zur Pegeleinstellung sollen den Testton- und Kanalpegeleinstell-möglichkeiten des THX®-Controllers genutzt werden. In allen Fällen sollen den Pegel mit Hilfe des Testtons in Hörposition auf 75 dB SPL (C-weighting) eingestellt werden.

Bei anderen Decodern wahlen Sie für die Front- und Surroundlautsprecher die Einstellung „large" oder "small", bevor Sie die Pegel einstellen. Nutzen Sie den internen Testton und die Lautstärkeregler des Decoders, um die Pegel aller Lautsprecher einzustellen. Ändern Sie die Einstellung des Lautstärkereglers am Subwoofer nur, wenn der Decoder nicht genugend Spielraum zur Einstellung der korrekten Pegel liefert.

Preisgūnstige Schallpegelmesser sind in Elektronik-Fachgeschäften erhältlich. Sie sollen zur Pegeleinstellung verwendet werden.

Im Modus 2-Kanal-Audio

• Setzen Sie den Lautstärkeregler zunachst in die 12-Uhr-Position.
• Setzen Sie den Regler für die LOW-PASS-FILTERFREQUENCY zunachst auf 80 Hz.
• Setzen Sie den Schalter LOW PASS FILTER in die IN-Position.
• Setzen Sie den EQ-Schalter zunachst in Position A.
• Setzen Sie den PHASE-Schalter zunachst auf 0^ .

Siehe auch Abschnitt „Feinabstimmung“ unter.

Feinabstimmung

Der EQ-Schalter bietet zwei Einstellmöglichkeiten. Position B ermittelcht dem Subwoofer die Wiedergabe hochster Pegel, während Position A eine verstärkte Tieftonwiedergabe ermittelcht.

2-Kanal-Audio

Es besteht ein Zusammenhang zwischen der optimalen Einstellung des PHASE- und des LOW-PASS-FREQUENCY-Reglers, die ferner auch von der Tiefton-Trennfrequency der Satellitenlautsprecher und der relativen Positionen aller Lautsprecher eines Systems abhängt.

Setzen Sie das System in die von Ihnen bevorzugte Position und speilen Sie Stücke mit kontinuierlichen Baßpassagen. Die optimale Einstellung für die LOW-PASS-FREQUENCY hangt von mehreren Variablen ab: den Möglichkeit der Satellitenlautsprecher bei der Wiedergabe tiefer Frenquenzen, der Nennbelastbarkeit der Satellitenlautsprecher, der Anzahl der verwendenten Subwoofer und ihrer relativen Position zu den Satellitenlautsprechem. Der Bereich zwischen 80 und 90Hz ist einGreater Ausgangspunkt fur den LOW-PASS-Filter. Werden nicht zwei Subwoofer zur Signalübertragung des linken und rechten Kanals verwendet und in der Höhe des jeweiligen Satellitenlautsprechers aufgestellt, kann eine hochere Trennfrequency zu einem

schlechteren Stereoklangbild führen und sollene nur in Betracht gezogen werden, wenn die Tieftonwiedergabe der Satellitenlautsprecher ausgesprochen gegrenzt ist.

Bei jeder Einstellung der Trennfrequency sollte der Phase-Schalter in beiden Positionen gesetzt und ein Hörtest gemacht werden. Bei korrekter Einstellung klingt der Baß voller. Das hangt von der Tieftoncharakteristik der Satellitenlautsprecher und der relativen Entfernung von Subwoofer(n) und Satellitenlautsprechern zu den Zuhörem ab. Bei Einsatz von mehr als einem Subwoofer sollenn Sie sicherstellen, daß Trennfrequency und Phase-Schalter jeweils gleich eingestellt sind.

Stellen Sie die Lautstärke des Subwoofer so ein, daß sie im Einklang mit den Satellitensystemen stehen. Nutzen Sie dazu eine große Programmbandbreite, um eine optimale Einstellung zu gewährleisten. Was bei einem Stück beeindruckend klingt, kann bei einem anderen als unangenehm empfunden werden. Horen Sie bei normalen Lautstärke, da sich die Wahrnehmung der Balance mit dem Schallpegel verändert.

HiFi-Cinema

HiFi-Cinema-Anwendungen untersenden sich in gewisser Weise von 2-Kanal-Audio-Anwendungen. Das Subwoofer (LFE)-Signal ist bei HiFi-Cinema-Anwendungen ein separator Kanal. Der LOW-PASS-Filter ist ausgeschelt, da der Decoder die Filterfungtion fur die auf „small" eingestelltten Lautsprecher übernimmt. Jedoch gilt es, die optimale Position fur den Phase-Schalter zu finden. In der Regel wird der Phase-Schalter auf 0^ gesetzt. Steht der Subwoofer deutlich von den anderen Lautsprechem entfernt oder kehrt der die anderen Lautsprecher anteibende Endversteller das Signal um, so ist möglicherweise die 180^ -Position zu bevorzugen. Setzen Sie den Schalter in beiden Positionen und entscheiden Sie sich fur die Position, bei der der Klang am vollsten ist. Ist kein deutlicher Unterschied wahrnehmbar,让他们 den Schalter auf 0^ .

Decoder verfügen normalerweise über einen eingebauten Testtongenerator, der zur Einstellung der relativen Pegel aller Lautsprecher genutzt werden kann. Sie sollenn sich jedoch nicht scheuen, die Einstellungen Himrem persönlichen Geschmack entsprechend zu verändern. Man neigt halten dazu, sich von den Möglichkeit, die der Subwoofer bietet (besonderss bei Spezialeffekten), beeindrucken zu halten. Oftmals ist aber eine realistischere Wiedergabe langfristig zufriedenstellender. Dazu sollte die Einstellung des Subwooferpegels unter dem Standardpegel liegen.

Alle Anwendungen

Werden bestimmte Baßpassagen mehr betont als andere, ist der Klang der Anlage vermutlich nicht optimal an den Raum angepaßt. Hierbei loht es sich, die Position des Subwoofer's solange zu verändern, bis er optimal plaziert ist. Selfest kleiste Änderungen in der Position - z.B. 15 cm - konnen einen erheblichen Einflüß auf den Klang haben. Versuchen

Sie, einen Abstand zwischen Boden und Subwoofer zu schaffen oder den Subwoofer hin und her zu bewegen. Der Einsatz von mehreren Subwoofern kann de Wirkung von Raumresonanzen mildern, da jeder Subwoofer in entsprechenden Frequenzbereichen Resonanzen erzeugen wird. Wir der relative Abstand von Subwoofer(n) zu den Satellitenlautsprechern verändert, kann es unter Umständen erforderlich sein, die Einstellung des Phase-Schalters zu ändern. Ferner ist die Pegeleinstellung des Subwoofers zu prufen (entweder über die Decoder-Ausgangspiegel oder die Lautstärkeregelung am Verträker des Subwoofer), aber erst, nachdem die Phase korrekt eingestellt wurde.

Pflege

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reiners entfernen Sie zunachst vorsichtig die Abdeckung vom Gehäuse. Sprufen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle, da eine Reinigungsvprodukte manche Oberflächen beschädigten konnen. Verwenden Sie keine scharfen bzw. sareoder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Der Stoff kann nach dem Entfernen der Abdeckung mit einer normalen Kleiderbürste gereinigt werden.

Bitte berücksichtigten Sie, dass Holz ein Naturwerkstoff ist, der auf die Einflüsse der Umgebung reagiert. Halten Sie daher, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkörpern und Warmluftventilatoren. Das Holz ist zum Schutz gegen Sonnenlicht mit einem Spezialack behandelt worden. Auf diese Weise werden die im Laufe der Zeit aufttretenden Farbveränderungen minimiert. Trotzem bleiben keine Veränderungen in der Regel nicht aus. So verändern insbesondere die unter der Abdeckung oder im Schatten befindlichen Bereiche ihre Farbe langsamer als andere. Farbunterschiede können Sie ausgleichen, indem Sie alle Furnieroberflächen gleichmäß dem Licht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder)sagar Wochen dauern,ässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen.

Benutzen Sie den Subwoofer nicht als Ablagefläche. Auf der Oberfläche abgestellte Gegenstände können wackeln und so die Klangqualität beeinträchtigen. Besonderss Flüssigkeiten (z.B. Getränke oder Blumenvasen mit Wasser) sollenn niemals auf den Subwoofer gestellt werden.

Wird Ihr System für längerere Zeit nicht in Betrieb genommen, ziehen Sie den Netzstecker aus der Steckdose.

Hinweis: Bei Überlastung schaltet sich der Subwoofer automatisch ab. In diesen Fall setzen Sie den Subwoofer zurück, indem Sie den POWER-Schalter am Veränder in die OFF- und anschließend wieder in die ON-Position bringen.

Beschränkte Garantie

Dieses Produkt wurde nach den hochsten Qualitätsstandards entwickelt und hergestellt. Sollte Dennoch der unwahrscheinliche Fall eintreten, dass Sie als Kunde Grund zur Reklamation haben, werden die B&W Group Ltd. und ihre nationalen Vertriebsgesellschaften das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jedem Land, in dem eine offizielle B&W-Vertriebsgesellschaft vertreten ist, reparieren.

Die Garantiezeit beträgt fünf Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile.

Garantiebedingungen

1. Die Garantie ist auf die Reparatur der Geräte beschrankt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbaus, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.
2. These Garantie gilt nur für den Originalbesitzer. Sie ist nicht übertragbar.
3. These Garantie ist nur dann gültig, wenn zum Zeitpunkt des Kaufs Fabrikations- und/oder Materialfehler vorliegen und nicht:
   a. bei Schaden durch unfachmännische Installation, falsches Anschlieben oder unsachgemäßes Verpacken,
   b. bei Schäden, die auf einen nicht in der Bedienungsanleitung genommen Einsatzzweck, auf Fahrlösigkeit, Modifikationen oder die Verwendung von Teilen zurückzuführen sind, die nicht von B&W hergestellt bzw. zugelassen wurden,
   c. bei Schaden durch defekte oder ungeeignete Zusatzgeräte,
   d. bei Schaden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder sonstige Energiee, die nicht der Kontrolle von B&W und seinen Vertriebsgesellschaften unterliegen,
   e. für Produkte, deren Seriennnummern geändert, gelöscht, entfernt oder unleserlich gemacht wurden,
   f. wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.
4. These Garantie ergänzt die nationalen/regionalen gesetzlichen Verpflichtungen der Handler bzw. der nationalen Vertriebsgesellschaften und schrankt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein.

Inanspruchnahme von Garantieleistungen

Sollten Sie unseren Service in Anspruchnehmen,müssen,gehen Sieitte folgendermaBen vor:

1. Befindet sich das Gerät in dem Land, in dem Sie geskauf haben, setzen Sie sich mit ihrem autorisierten B&W-Fachhändler in Verbindung.
2. Befindet sich das Gerät außerhalb des Landes, in dem Sie es gekauft haben, wenden Sie sichitte

an die nationale B&W-Vertriebsgesellschaft des Landes, in dem Sie live. Diese wird Ohnen Auskunft darüber geben, wo Sie das Gerät reparieren halten können. Die Adresse der für das jeweilige Land zuständigen Vertriebsgesellschaft erhalten Sie bei B&W in Großbritannien oder über unsere Website.

Garantieleistungen werden nur nach Vorlage des Garantie-Booklets (vollständig ausgefüllt und mit dem Handlerstempel und dem Kaufdatum versehen) erbracht. Alternativ können Sie die Originalrechnung oder einen anderen, mit Kaufdatum versehenen Beleg einreichen, der Sie als Eigentümer des Gerätes ausweist.
