BEDIENUNGSANLEITUNG HTM71 S2 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgegliedte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in ihrer Zuhause sind. Wir teilen seine Meinung und jedem von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen dazu, sich ein weniger Zeit zunehmen und diese Bedienungsanleitung vor der Installation zulesen. Fortsetzung auf Seite 15

1 Schaumstoffeinsatz
4 selbstklebende GummifüBe

HTM71 S2

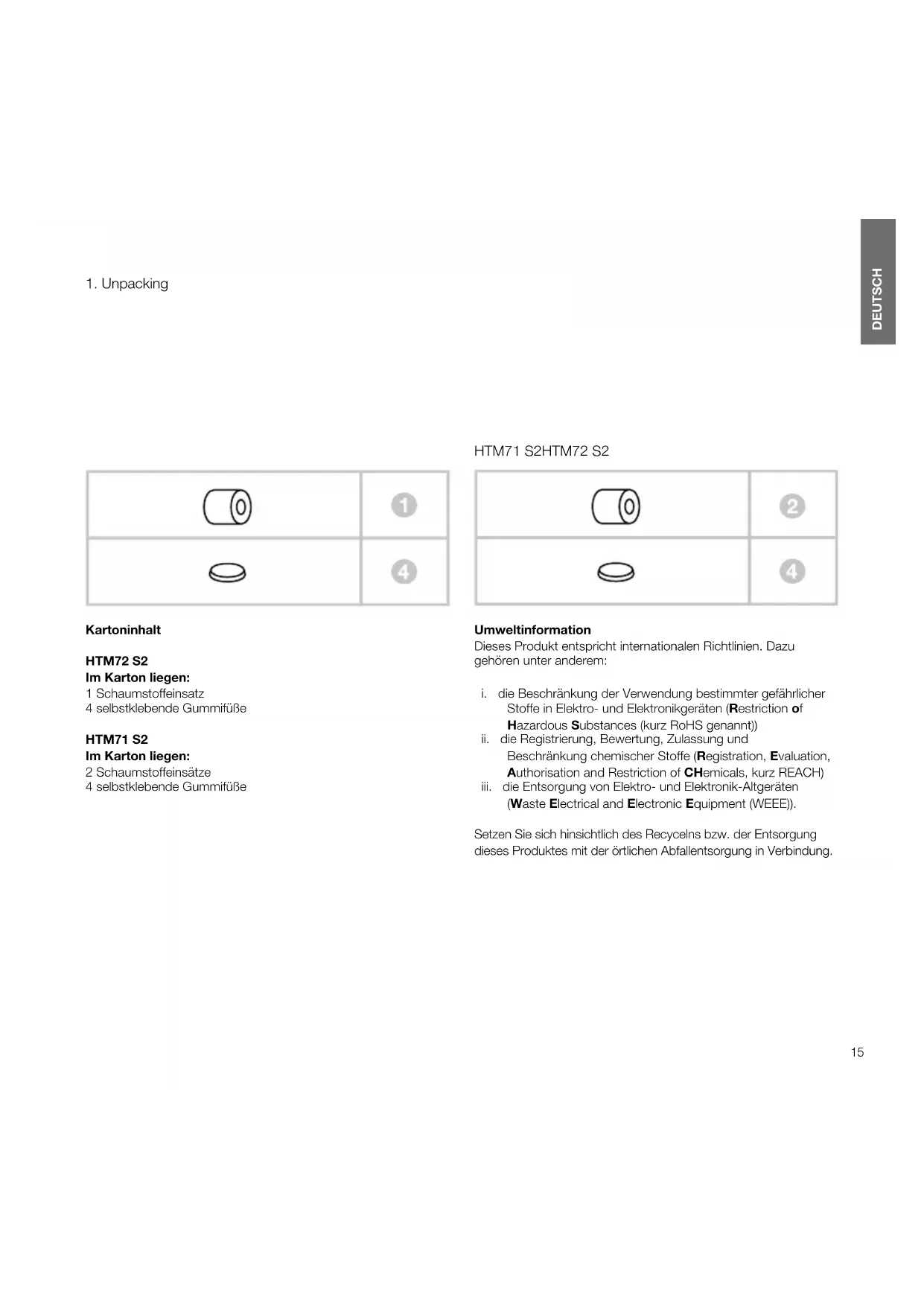

Im Karton liegen:

2 Schaumstoffeinsätze
4 selbstklebende GummifüBe

HTM71 S2HTM72 S2

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehoren unter anderem:

i. die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHEmicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recyclelsbzw. der Entsorgung these Produkte mit der ortlichen Abfallentsorgung in Verbindung.

1. Positionierung

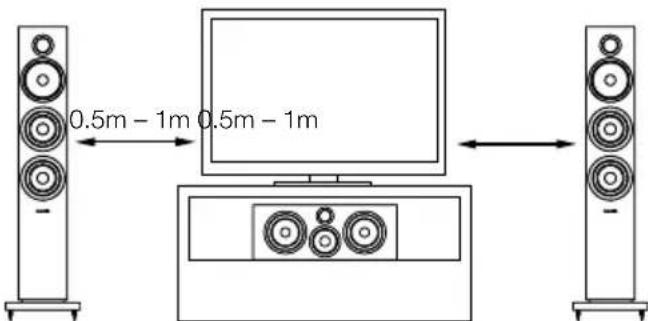

Positionierung der Laufsprecher

Platzieren Sie den Laufsprecher mittig hinter dem Bildschirm, wenn Sie einen Projektkonsumente mit akustisch transparentem Bildschirm verwenden. Ansonsten positionieren Sie ihn direkt über oder unter dem Bildschirm, je nachdem, welche Position der Höhe ihrer Ohren am nachsten kommt. Richten Sie die Laufsprecherfront ungebahr in einer Linie zum Bildschirm aus. Am besten stellen Sie den Laufsprecher auf ein stables Regal, auf einen stabilen Laufsprecherstandener oder befestigen ihn an einer Wandhalterung. Wird der Laufsprecher auf ein Regal oder in ein Rack gestellt, in dem sich weitere AV-Komponenten befinden, so bringen Sie die vier selbstklebenden Gummifübe an der Unterseite des Laufsprechers an, um ihn so vor Vibrationen zu schätzen.

Magnetische Streufelder

Die Lautspricherchassis erzeugen ein magnetisches Streufeld, das über die Gehausegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautspricher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschlieben der Laufsprecher

HTM72 S2

Schalten Sie alle Gerät während des Anschliebens ab.

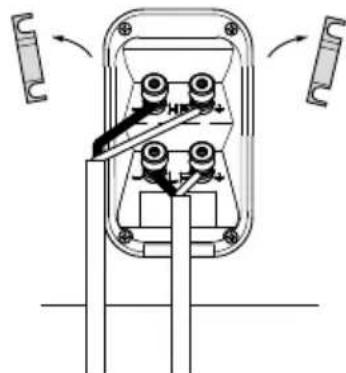

An der Lautspracherrückseite sind jeweils zwei

Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe links ganz oben bzw. oben rechts, linke Seite) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben links, Abbildung unter bzw. oben rechts, rechte Seite), müssen zunachst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

HTM71 S2

Stellen Sie sicher, dass die positiven (roten und mit + gekennneichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Veränder und die negativen (schwarzen und mit - gekennneichneten) Anschlussklemmen mit dem negativen Ausgang am Veränder verbunden werden. Ein nicht korrektes Anschlieben der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.
Lassen Sie sich bei der Auswahl der Lautsprecherkabel von ihrer autorisierten Fachhändler beraten.

4. Feinabstimmung

Vergewissem Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

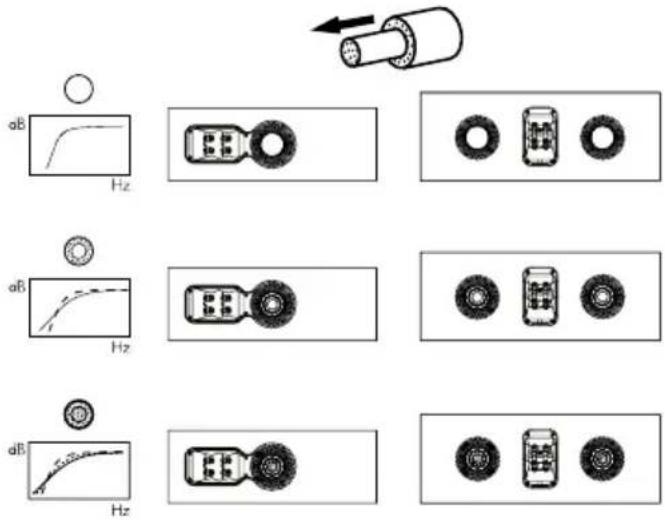

Ein großerer Abstand zwischen Laufsprechem und Wänden führt zu einer Reduzierung des Bassniveauaus. Der Raum hinter den Laufsprechem schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Laufsprecher bisher an die Wände gestellt werden. Mochten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Laufsprechem und Wand zu vermögen, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frenz, so ist dies auf starke Resonanzen im Raum zureckzuführen. Selbst kleinste Änderungen bei der Laufsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frenzungen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, ihre Hörposition zu verändern oder ihre Laufsprecher an eine andere Wand zu stellen.

Haben Sie diese Möglichkeit nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber bereits Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveauaus größter als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Laufsprechers. Werde er in einer kühlen Umgebung gelagert, so wird es eine Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Laufsprecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager-und Einsatzbedingungen. Grundsatzlich kann man sagen, dass es eine Woche dauert, bis sich die Laufsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprehen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle, da eine Reinigungssprodukte manche Oberflächen beschädigten konnen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche konnen mit einer verdünnten, parlumfrei Seifenlösung entfern wirden. Streifen konnen mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Laatsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Echtholzfurniere werden zur Minimierung von Farbveränderungen mit einem Speziallack behandelt. Trotzdem ist, wie bei allen Naturwerkstoffen, mit der Zeit mit gingefugigen Farbveränderungen zu rechnen. Diese können ausgeglichen werden, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann lange dauern,{lssst sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Sie konnen Rissen im Furnier vorbeugen, indem Sie einen ausreichenden Abstand zwischen den Lautsprechn und direkten Wärmequellen (z. B. Heizkörpern und Warmluftventilatoren) halten.
